2023 TOYOTA RAV4 Návod na použití (in Czech)

207
4
4-1. Před jízdou
Jízda
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneuma- tik o 20,0 kPa (0,2 kgf/cm2 nebo bar;
3 psi) oproti doporučené hodnotě.
( S.546)
●Zvyšte tlak vzduchu pneumatik přívě- su s ohledem na celkovou hmotnost
přívěsu a s přihlé dnutím k hodnotám
doporučeným výrobcem vašeho pří- věsu.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili ma-
ximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připo jení přívěsu zvýší zátěž
vozidla. Ujistěte se také, že celková
zátěž vozidla je v rozsahu hmotnost- ních limitů vozidla. ( S.209)
●Zajistěte, aby náklad na přívěsu byl
zajištěn.
●V případě, že ve st andardních zpět-
ných zrcátkách nevid íte provoz za vo- zidlem, měli byste použít přídavná
zpětná zrcátka. Nastavte prodlouže-
ná ramena těchto zrcátek na obou stranách vozidla tak, aby vždy posky-
tovala maximální výhled dozadu.
■Když táhnete přívěs
Deaktivujte následující systémy, protože nemusí fungovat správně.
●LTA (Asistent pro udržení v pruhu)
(je-li ve výbavě) ( S.272)
●Adaptivní tempomat s plným rychlost-
ním rozsahem (je-li ve výbavě) ( S.287)
●Adaptivní tempomat (je-li ve výbavě) ( S.300)
●Tempomat (je-li ve výbavě) (S.311)
●PKSB (Brzdění při parkování) (je-li ve
výbavě) ( S.337)
●BSM (Sledování slepého úhlu) (je-li ve
výbavě) ( S.316)
●Parkovací asistent Toyota (je-li ve vý-
bavě) ( S.321)
●Funkce RCTA (Výstraha pohybu za
vozidlem) (je-li ve výbavě) ( S.316)
VÝSTRAHA
Řiďte se instrukcemi popsanými
v této kapitole.
Jejich nedodržení může způsobit ne- hodu s následky smrti nebo vážných
zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistě te, že není překro-
čen žádný z hmotnostních limitů.
( S.209)
■Abyste zabránili nehodě nebo
zranění
●Vozidla s kompaktním rezervním kolem:
Netáhněte přívěs, když je na vozid-
le namontováno kompaktní rezerv- ní kolo.
●Vozidla se sadou pro nouzovou opravu pneumatiky:
Netáhněte přívěs, když je namonto-
vaná pneumatika opravena pomocí sady pro nouzovou opravu pneu-
matiky.
●Nepoužívejte ada ptivní tempomat
(je-li ve výbavě) nebo tempomat
(je-li ve výbavě), když táhnete pří- věs.
■Rychlost vozidla při tažení
Dodržujte maximáln í povolené rych-
losti stanovené pro tažení přívěsu.
■Před prudkým nebo táhlým kle-
sáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete
z prudkého kopce nebo při dlouhém klesání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého
sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.

2084-1. Před jízdou
Před tažením zkontrolujte přípust-
nou hmotnost přípojného vozidla,
celkovou hmotnost vozidla (GVM),
maximální zatížení nápravy (MPAC)
a maximální svislé zatížení tažného
háku. ( S.532)
Toyota doporučuje používat na va-
šem vozidle originální tažné zaříze-
ní Toyota. Můžete použít také jiné
tažné zařízení vyh ovujících vlast-
ností a srovnatelné kvality.
U vozidel, kde tažn é zařízení zakrý-
vá jakékoliv světlo nebo registrační
značku, musí být dodrženo následu-
jící:
 Nepoužívejte tažná zařízení, kte-
rá nelze snadno vyjmout nebo
přemístit.
 Tažná zařízení musí být odstra-
něna nebo přemístěna, když se
nepoužívají.
Když instalujete osvětlení přívěsu,
konzultujte to s kte rýmkoliv autorizo-
vaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli-
vým servisem, protože nesprávná
instalace může způsobit poškození
osvětlení vozidla. Když instalujete
osvětlení přívěsu, dodržujte místní
předpisy.
Hmotnostní limity
Tažné zařízení
Připojení světel přívěsu
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu napřímo.
Napřímo připojené osvětlení přívěsu
může poškodit elektrický systém va- šeho vozidla a způsobit tak poruchu.

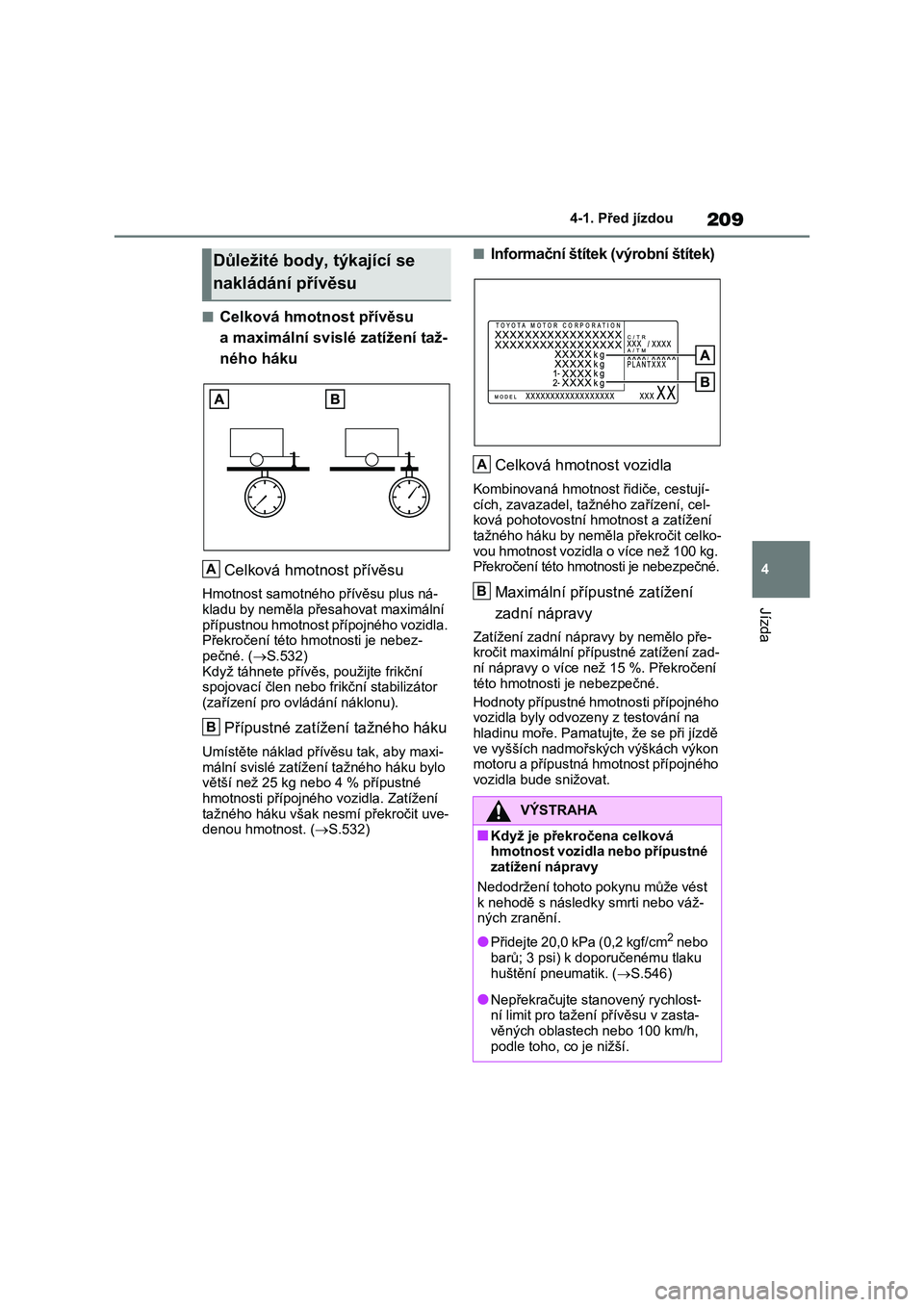

209
4
4-1. Před jízdou
Jízda
■Celková hmotnost přívěsu
a maximální svislé zatížení taž-
ného háku
Celková hmotnost přívěsu
Hmotnost samotného přívěsu plus ná- kladu by neměla přes ahovat maximální
přípustnou hmotnost přípojného vozidla.
Překročení této hm otnosti je nebez- pečné. ( S.532)
Když táhnete přívěs, použijte frikční
spojovací člen nebo frikční stabilizátor (zařízení pro ovládání náklonu).
Přípustné zatížení tažného háku
Umístěte náklad přívěsu tak, aby maxi-
mální svislé zatížení tažného háku bylo větší než 25 kg nebo 4 % přípustné
hmotnosti přípojného vozidla. Zatížení
tažného háku však nesmí překročit uve-
denou hmotnost. ( S.532)
■Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestují-
cích, zavazadel, tažného zařízení, cel-
ková pohotovostní hmotnost a zatížení tažného háku by neměla překročit celko-
vou hmotnost vozidla o více než 100 kg.
Překročení této hmotnosti je nebezpečné.
Maximální přípustné zatížení
zadní nápravy
Zatížení zadní nápravy by nemělo pře- kročit maximální přípustné zatížení zad-
ní nápravy o více než 15 %. Překročení
této hmotnosti je nebezpečné.
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny z testování na
hladinu moře. Pamatuj te, že se při jízdě
ve vyšších nadmoř ských výškách výkon motoru a přípustná hmotnost přípojného
vozidla bude snižovat.
Důležité body, týkající se
nakládání přívěsu
A
B
9é675$+$
■Když je překročena celková
hmotnost vozidla nebo přípustné zatížení nápravy
Nedodržení tohoto pokynu může vést
k nehodě s násled ky smrti nebo váž- ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm2 nebo
barů; 3 psi) k dopo ručenému tlaku huštění pneumatik. ( S.546)
●Nepřekračujte stanovený rychlost- ní limit pro tažení přívěsu v zasta-
věných oblastech nebo 100 km/h,
podle toho, co je nižší.
A
B

2104-1. Před jízdou
457 mm
461 mm
536 mm
538 mm
538 mm
536 mm
461 mm
457 mm
Montážní rozměry pro tažné zařízení a tažný hák
A
B
C
D
E
F
G
H

211
4
4-1. Před jízdou
Jízda
3 mm
14 mm
30 mm
36 mm
394 mm
332 mm
370 mm
570 mm
601 mm
1 074 mm
A
B
C
D
E
F
G
H
I
J

2124-1. Před jízdou
Při tažení přívěsu se bude ovládat
vozidlo jinak. Abyst e zabránili neho-
dě, nebo smrti nebo zranění, mějte
při tažení na mysli následující:
■Kontrola zapojení přívěsu
a osvětlení
Po ujetí kratší vzdálenosti zastavte
a zkontrolujte připojení přívěsu
a jeho osvětlení, s tejně jako před
začátkem cesty.
■Zkouška jízdy s připojeným pří-
věsem
 Vyzkoušejte si zatáčení, zastavo-
vání a couvání s připojeným pří-
věsem na míste ch, kde není
žádný nebo jen slabý provoz.
 Při couvání s připojeným přívě-
sem uchopte spodní část volantu
a otočte rukou doleva, abyste za-
točili přívěs dol eva, nebo dopra-
va, abyste zato čili přívěs
doprava. Vždy otáčejte volantem
plynule, aby nedošlo k chybě ří-
zení. Při couván í se nechejte,
kvůli snížení rizika nehody, navá-
dět jinou osobou.
■Zvětšení vzdálenosti mezi vozi-
dly
Na každých 10 km/h by měla být
vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stej-
ná nebo větší, než je délka vašeho
vozidla a přívěsu. Vyhýbejte se
prudkému brzdění, které může způ-
sobit smyk.
UPOZORNĚNÍ
■Když je materiál výztuhy zadní-
ho nárazníku hliník
Zajistěte, aby část ocelového tažného zařízení nepřišla do přímého kontaktu
s touto oblastí.
Když přijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, která
může zeslabit příslušnou část, což
může způsobit pošk ození. Při připev-
ňování ocelového tažného zařízení na tyto části, které přijdou do kontak-
tu, naneste inhibitor koroze.
Návod

213
4 4-1. Před jízdou
Jízda
Jinak se vozidlo může stát neovla-
datelné. To platí hlavně na mokrých
nebo kluzkých površích vozovek.
■Náhlé zrychlení/zatočení/odbo-
čení
Při prudkém zatočení při tažení by
mohl přívěs narazit do vašeho vozi-
dla. Před odbočením zpomalte
a jeďte pomalu a opatrně, abyste se
vyhnuli prudkému brzdění.
■Důležité body, týkající se odbo-
čování
Při zatáčení budou kola přívěsu blí-
že ke vnitřku zatáčky než kola vozi-
dla. To kompenzujte větším
poloměrem zatáčení než to děláte
normálně.
■Důležité body, týkající se stabi-
lity
Pohyb vozidla způsobený nerovným
povrchem vozovky a silný boční vítr
zhoršují ovládání. Vozidlo se může
také rozhoupat při předjíždění auto-
busů nebo velkých kamionů. Často
kontrolujte provoz za vozidlem, když
jedete vedle takových vozidel. Jak-
mile takový pohyb vozidla nastane,
ihned začněte plynule zpomalovat
pomalým brzděním. Při brzdění
vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověř-
te celkovou délku vašeho vozidla
a přívěsu a ujistěte se, že vzdále-
nost mezi vozidly je dostatečná.
■Informace o řazení
Vozidla s automatickou převo-
dovkou
Z důvodu udržení účinnosti brzdění
motorem, když používáte brzdění
motorem, nepoužívejte převodovku
v D. Pokud je v režimu S, poloha za-
řazeného rozsahu řazení musí být 6
nebo nižší. (S.221)
Vozidla s Multidrive
Z důvodu udržení účinnosti brzdění
motorem, když používáte brzdění
motorem, nepoužívejte převodovku
v D. (S.226)
Vozidla s manuální převodovkou
Z důvodu udržení účinnosti brzdění
motorem a výkonu systému dobíje-
ní, když používáte brzdění moto-
rem, nepoužívejte převodovku v 5.
převodovém stupni nebo vyšším.
(S.231)
■Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém
a prudkém stoupání při teplotách
přes 30 °C může způsobit přehřátí
motoru. Pokud ukazatel teploty
chladicí kapaliny motoru signalizuje,
že se motor přehřívá, ihned vypněte
klimatizaci, sjeďte ze silnice a za-
stavte vozidlo na bezpečném místě.
(S.526)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i pří-
věsu klíny. Pevně zabrzděte parko-
vací brzdu a přesuňte řadicí páku do
P pro automatickou převodovku
a Multidrive, a do 1 nebo R pro ma-
nuální převodovku.

2144-1. Před jízdou
■Záběh vozidla
Toyota doporučuje, aby vozidla vybave-
ná novými agregáty nebyla používána
pro tažení přívěsu během prvních
800 km jízdy.
■Údržba
●Při používání vozidla k tažení přívěsu
je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při
normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem
dotáhněte všechny šroubové spoje
tažného zařízení a háku.
■Pokud se přívěs rozhoupe
Jeden nebo více faktorů (boční vítr, mí-
jející vozidla, nerovné vozovky atd.) mo-
hou nepříznivě ovlivnit ovládání vašeho
vozidla a přívěsu, což způsobí nestabi-
litu.
●Pokud se přívěs rozhoupe:
• Uchopte pevně volant. Udržujte přímý
směr.
Nezkoušejte ovládat houpání přívěsu
otáčením volantu.
• Ihned začněte uvolňovat plynový pe-
dál, ale velmi plynule, abyste snížili
rychlost.
Nezvyšujte rychlost. Nepoužívejte brz-
dy vozidla.
Pokud nebudete provádět extrémní ko-
rekce pomocí řízení nebo brzd, vaše vo-
zidlo a přívěs by se měly stabilizovat
(také Trailer Sway Control, pokud je za-
pnuto, může pomoci stabilizovat vozidlo
a přívěs).
●Poté, co se houpání přívěsu zastaví:
• Zastavte na bezpečném místě.
Nechte všechny cestující vystoupit
z vozidla.
• Zkontrolujte pneumatiky vozidla a pří-
věsu.
• Zkontrolujte náklad v přívěsu.
Ujistěte se, že se náklad neposunul.
Pokud je to možné, ujistěte se, že tlak
přívěsové spojky je odpovídající.
• Zkontrolujte náklad ve vozidle.
Ujistěte se, že vozidlo není přetíženo
poté, co cestující nastoupí dovnitř.Pokud nenajdete žádné problémy, pak
rychlost, při které došlo k rozhoupání
přívěsu, je za limitem vaší konkrétní
kombinace vozidlo-přívěs. Jeďte nižší
rychlostí, abyste předešli nestabilitě. Pa-
matujte si, že rozhoupání vozidla-přívě-
su při tažení se zvyšuje se zvyšováním
rychlosti.
