821-4. Zabezpečovací systém
●Akumulátor vozidla je dobíjen nebo
vyměňován, když je vozidlo zamk- nuto. ( S.521)
■Alarmem ovládaný zámek dveří
V následujících případech se v závislosti
na situaci mohou dveře automaticky
uzamknout, aby se zabránilo nespráv- nému nástupu do vozidla:
●Když osoba zůstávající ve vozidle odemkne dveře a je aktivován alarm.
●Jakmile je aktivován alarm, osoba zů-stávající ve vozidle odemkne dveře.
●Když dobíjíte nebo měníte akumulá- tor.
■Přizpůsobení (je-li ve výbavě)
Alarm může být nas taven tak, aby se
deaktivoval, když je pro odemknutí pou- žit klíč (vozidla bez systému Smart Entry
& Start) nebo mechan ický klíč (vozidla
se systémem Smart Entry & Start). (Přizpůsobitelné funkce: S.552)
■Detekce senzoru vniknutí
a senzoru náklonu
 Senzor vniknutí detekuje naruši-
tele nebo pohyb ve vozidle.
 Senzor náklonu detekuje změny
naklonění vozidla, např., pokud je
vozidlo odtahováno.
Tento systém je určen k tomu, aby
odstrašil zloděje a zabránil krádeži,
ale nezaručuje absolutní bezpeč-
nost proti veškerým vniknutím.
■Nastavení senzoru vniknutí
a senzoru náklonu
Senzor vniknutí a senzor náklonu
bude automaticky nastaven, když je
nastaven alarm. ( S.81)
■Zrušení senzoru vniknutí
a senzoru náklonu
Když ponecháváte domácí zvířata
nebo jiné pohybující se předměty
uvnitř vozidla, zruš te senzor vniknutí
a senzor náklonu před nastavením
alarmu, protože ty reagují na pohyb
uvnitř vozidla.
1 Přepněte spínač motoru do VY-
PNUTO.
2 Stiskněte spínač zrušení senzo-
ru vniknutí a s enzoru náklonu.
Opětovným stisknutím spínače se čin- nost senzoru vniknutí a senzoru náklonu
obnoví.
Při každém zrušení/nastavení senzoru vniknutí a senzoru náklonu se na multi-
informačním displeji zobrazí hlášení.
UPOZORNĚNÍ
■Zajištění správné funkce systému
Neupravujte ani n eodstraňujte sys-
tém. Pokud je systém upravován nebo odstraněn, řádná funkce systému ne-
může být zaručena.
Senzor vniknutí a senzor
náklonu (je-li ve výbavě)

1363-1. Informace o klíčích
1Uvolnění
Pro odjištění klíče stiskněte tlačítko.
2Sklopení
Pro uložení klíče zpět do jeho pouzdra
zatlačte klíč zpět d o uložené polohy při
stisknutí tlačítka.
Pro vytáhnutí mechanického klíče
posuňte uvolňovací páčku a vy-
táhněte klíč ven.
Mechanický klíč můž e být zasunut pou-
ze v jednom směru, protože klíč má
drážku pouze na jedné straně. Pokud
nejde zasunout klíč do zámku, otočte ho
a znovu ho zasuňte.
Mechanický klíč po jeho použití uložte
do elektronického k líče. Noste mecha-
nický klíč společně s elektronickým klí-
čem. Pokud se baterie elektronického
klíče vybije nebo funkce nastupování
řádně nefunguje, b udete potřebovat
mechanický klíč. ( S.518)
■Když je potřeba přenechat klíč od
vozidla obsluze parkoviště (vozidla s odkládací schránkou typu B)
Pokud to vyžadují oko lnosti, zamkněte
odkládací schránku. ( S.396) Vyjměte mechanický klíč pro vaše vlast-
ní použití a obsluze parkoviště přene-
chejte pouze elek tronický klíč.
■Pokud ztratíte klíče
 S.518
■Pokud je použit špatný klíč
Zámek se volně protáčí, aby izoloval
vnitřní mechanismus.
Používání hlavního klíče
(vozidla bez systému Smart
Entry & Start)
Používání mechanického
klíče (vozidla se systémem
Smart Entry & Start)
A

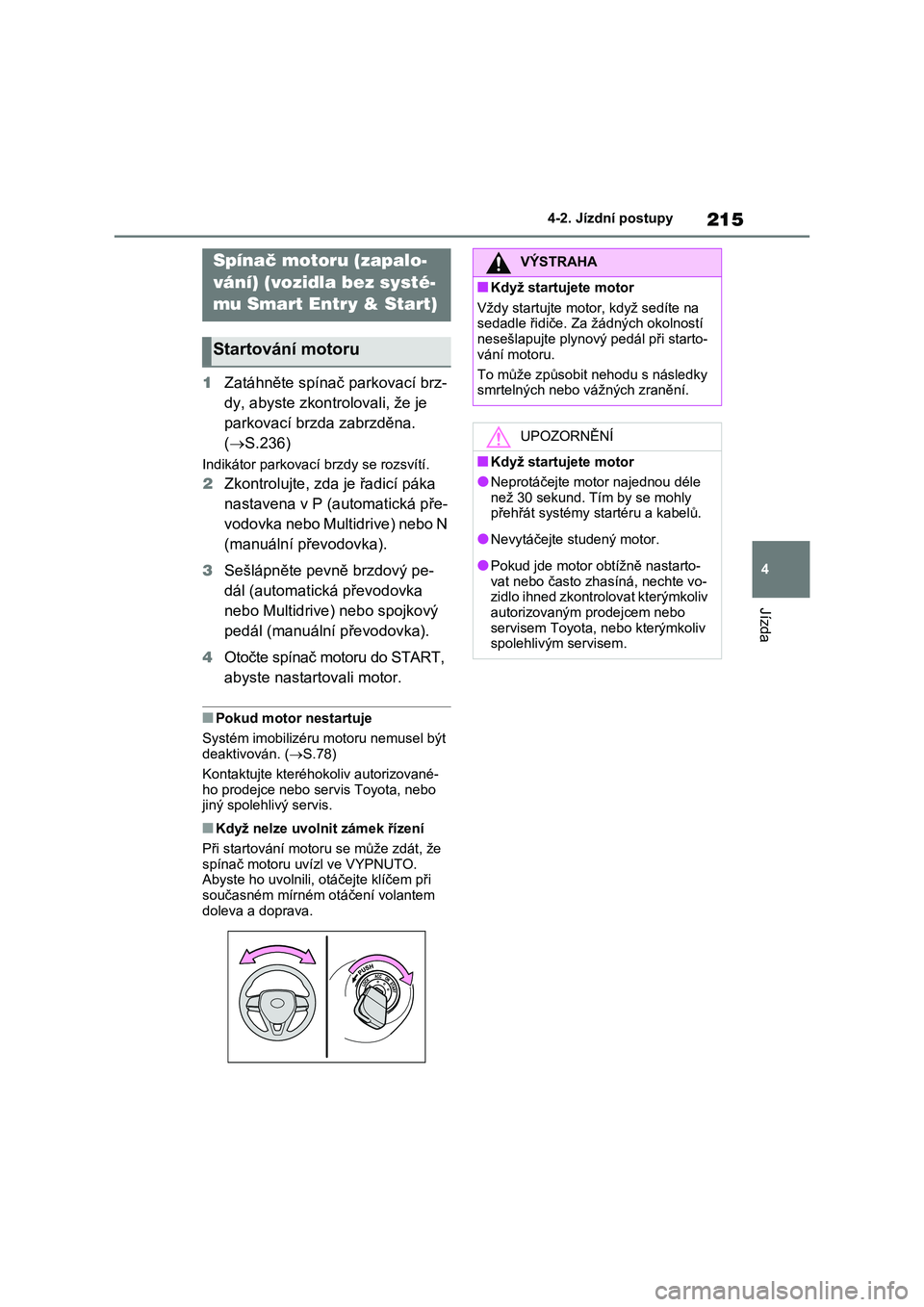

215
4
4-2. Jízdní postupy
Jízda
4-2.Jízdní postupy
1 Zatáhněte spínač parkovací brz-
dy, abyste zkontrolovali, že je
parkovací brzda zabrzděna.
( S.236)
Indikátor parkovací brzdy se rozsvítí.
2Zkontrolujte, zda je řadicí páka
nastavena v P (automatická pře-
vodovka nebo Multidrive) nebo N
(manuální převodovka).
3 Sešlápněte pevně brzdový pe-
dál (automati cká převodovka
nebo Multidrive) nebo spojkový
pedál (manuální převodovka).
4 Otočte spínač motoru do START,
abyste nastartovali motor.
■Pokud motor nestartuje
Systém imobilizéru motoru nemusel být
deaktivován. ( S.78)
Kontaktujte kteréhok oliv autorizované-
ho prodejce nebo se rvis Toyota, nebo jiný spolehlivý servis.
■Když nelze uvolnit zámek řízení
Při startování motor u se může zdát, že
spínač motoru uv ízl ve VYPNUTO. Abyste ho uvolnili, otáčejte klíčem při
současném mírném o táčení volantem
doleva a doprava.
Spínač motoru (zapalo-
vání) (vozidla bez systé-
mu Smart Entry & Start)
Startování motoru
VÝSTRAHA
■Když startujete motor
Vždy startujte motor, když sedíte na
sedadle řidiče. Za žádných okolností nesešlapujte plynový pedál při starto-
vání motoru.
To může způsobit nehodu s následky smrtelných nebo vážných zranění.
UPOZORNĚNÍ
■Když startujete motor
●Neprotáčejte motor najednou déle než 30 sekund. Tím by se mohly
přehřát systémy st artéru a kabelů.
●Nevytáčejte studený motor.
●Pokud jde motor obtížně nastarto- vat nebo často zhasíná, nechte vo-
zidlo ihned zkontro lovat kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.

217
4
4-2. Jízdní postupy
Jízda
1 Zatáhněte spínač parkovací brz-
dy, abyste zkontrolovali, že je
parkovací brzda zabrzděna.
( S.236)
Indikátor parkovací brzdy se rozsvítí.
2Zkontrolujte, zda je řadicí páka
nastavena v P (automatická pře-
vodovka nebo Multidrive) nebo N
(manuální převodovka).
3 Sešlápněte pevně brzdový pe-
dál (automati cká převodovka
nebo Multidrive) nebo spojkový
pedál (manuální převodovka).
a hlášení se zobr azí na multiinfor-
mačním displeji.
Pokud se nezobrazí, motor nelze na-
startovat.
4 Stiskněte spínač motoru krátce
a pevně.
Když ovládáte spínač motoru, postačí jeden krátký, pevný stisk. Není nutné
spínač stisknout a držet.
Motor se bude protáč et, až nastartuje,
nebo až 30 sekund, podle toho, co na-
stane dříve.
Držte sešlápnutý br zdový pedál (auto-
matická převodovka n ebo Multidrive) nebo spojkový pedál (manuální převo-
dovka), až bude motor úplně nastartovaný.
Motor může být nastartován z kterého-
koliv režimu s pínače motoru.
■Pokud motor nestartuje
●Systém imobilizéru motoru nemusel
být deaktivován. ( S.78)
Kontaktujte kteréhok oliv autorizova- ného prodejce nebo servis Toyota,
nebo jiný spolehlivý servis.
●Pokud se na multiinformačním displeji
zobrazí hlášení týkají cí se startování, přečtěte si hlášení a postupujte podle
pokynů.
●Pokud jsou dveře zamknuty mecha-
nickým klíčem, motor nemůže být na- startován použitím systému Smart
Entry & Start. Viz S.520 pro nastarto-
vání motoru. Pokud však máte u sebe elektronický klíč uvnitř vozidla a dveře
jsou zamknuty ( S.142), motor může
být nastartován.
■Pokud se vybije akumulátor
Motor nemůže být nastartován použitím
systému Smart Entry & Start. Viz S.521
pro opětovné nastartování motoru.
■Vybití baterie elektronického klíče
 S.132
■Podmínky ovlivňující činnost
 S.160
■Poznámky k funkci nastupování
 S.161
■Funkce zámku řízení (je-li ve výbavě)
●Po vypnutí spínače motoru a otevření
a zavření dveří se uzamkne volant
z důvodu funkce zá mku řízení. Opě- tovným ovládáním spínače motoru se
zámek řízení automaticky zruší.
Spínač motoru (zapalová-
ní) (vozidla se systémem
Smart Entry & Start)
Provedením následujících čin-
ností, když máte u sebe elektro-
nický klíč, nastartujete motor
nebo přepínáte režimy spínače
motoru.
Startování motoru

2184-2. Jízdní postupy
●Když zámek volantu nelze uvolnit, na
multiinformačním displeji se zobrazí "Stiskněte tlačítko ENGINE, a zároveň
otočte volantem libovolným směrem".
Zkontrolujte, zda je řadicí páka v P. Stiskněte krátce a pevně spínač moto-
ru, přičemž otáčejt e volantem vlevo
a vpravo.
●Abyste předešli přehř átí elektromotoru
zámku řízení, činn ost elektromotoru může být pozastavena, pokud je mo-
tor opakovaně zapínán a vypínán bě-
hem krátké doby. V tom případě ze zdržte používání motoru. Po cca
10 sekundách začne elektromotor
zámku řízení o pět fungovat.
■Pokud se v systému Smart Entry & Start vyskytne porucha
Pokud se na multiinformačním displeji
zobrazí "Porucha in tel. systému Entry & Start", systém můž e mít poruchu.
Nechte vozidlo ihned prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
■Baterie elektronického klíče
 S.456
■Ovládání spínače motoru
●Pokud není spínač stisknut krátce
a pevně, režim spí nače motoru se ne- musí přepnout nebo se motor nemusí
nastartovat.
●Pokud se pokusíte znovu nastartovat
motor ihned po vypnutí spínače moto-
ru, v určitých případech nemusí být
možné motor nastartovat. Po vypnutí spínače motoru počkejte několik
sekund, než budete znovu startovat
motor.
■Přizpůsobení
Pokud byl systém Smart Entry & Start deaktivován v přiz působeném nastave-
ní, viz S.520.
VÝSTRAHA
■Když startujete motor
Vždy startujte motor, když sedíte na
sedadle řidiče. Za žádných okolností
nesešlapujte plynový pedál při starto-
vání motoru. To může způsobit nehodu, mající za
následek smrt nebo vážná zranění.
■Výstraha při jízdě (vozidla s funk-
cí zámku řízení)
Pokud motor selže, když je vozidlo v pohybu, nezamyke jte nebo neoteví-
rejte dveře, dokud vozidlo nebude
bezpečně a úplně zastaveno. Aktiva- ce zámku řízení za takových okolnos-
tí může vést k nehodě s následky
smrtelných nebo vážných zranění.
UPOZORNĚNÍ
■Když startujete motor
●Nevytáčejte studený motor.
●Pokud jde motor obtížně nastarto-
vat nebo často zhasíná, nechte vo-
zidlo ihned zkontro lovat kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Příznaky indikující poruchu spí-
nače motoru
Pokud se zdá, že s pínač motoru fun-
guje jinak než ob vykle, např. spínač
se lehce zasekává, mohlo dojít k po- ruše. Ihned kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo jiný spolehlivý servis.

223
4
4-2. Jízdní postupy
Jízda
Když je spínač motoru
v ZAPNUTO a brzdový pedál je se-
šlápnutý*, přesuňte řadicí páku při
stlačení uvolňovacího tlačítka řaze-
ní na hlavici řadicí páky.
Přesuňte řadicí páku při
stlačení uvolňovacího tlačítka řaze-
ní na hlavici řadicí páky.
Přesuňte řadicí páku nor-
málně.
Když přesunujete řadicí páku mezi P
a D, ujistěte se, že j e vozidlo úplně za- staveno.*: Aby bylo vozidlo schopno vyřadit z P,
musí být brzdový pedál sešlápnut před- tím, než je stlačeno uvolňovací tlačítko
řazení. Pokud je uvolňovací tlačítko řa-
zení stlačeno jako první, zámek řaze- ní nebude uvolněn.
■Systém zámku řazení
Systém zámku řazení je systém, který
brání nesprávnému ovládání řadicí páky
při rozjezdu. Řadicí páku je možné přesunout z P pou-
ze tehdy, když je spí nač motoru v ZA-
PNUTO, brzdový pedál je sešlápnutý a uvolňovací tlačítko řazení je stlačeno.
■Když nelze přesunout řadicí páku
z P
Nejprve zkontrolujte, zda je sešlápnut brzdový pedál.
Pokud nelze řadicí páku přesunout, ač-
koliv je brzdový pedál sešlápnutý a uvol- ňovací tlačítko řazen í stlačeno, může
být nějaký problém se systémem zámku
řazení. Nechte vozidlo ihned prohlédnout kterýmkoliv autoriz ovaným prodejcem
nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem. Následující kroky mohou být použity
jako nouzové opatření pro přesunutí řa-
dicí páky.
Uvolnění zámku řazení:
1 Zatáhněte spínač parkovací brzdy,
abyste zkontrolovali , že je parkovací
brzda zabrzděna. ( S.235)
2 Přepněte spínač motoru do VYP- NUTO.
3 Sešlápněte brzdový pedál.
4 Vypačte kryt nahoru pomocí ploché- ho šroubováku nebo podobného ná-
stroje.
Abyste zabránili poškození krytu, překryjte špičku šroubováku hadří-
kem.
Řazení řadicí pákou

2244-2. Jízdní postupy
5 Stiskněte a držte tlačítko vyřazení
zámku řazení a pak stlačte tlačítko na hlavici řadicí páky.
Řadicí páka může být přesunuta,
když jsou obě tla čítka stisknuta.
S.353, 358
Pro jízdu použitím dočasné volby
rozsahu řazení ovládejte pádlový
spínač řazení "-" . Rozsah řazení
pak může být volen ovládáním pád-
lových spínačů řazení "-" a "+".
Změna rozsahu řazení umožňuje
omezení nejvyššího převodového
stupně, čímž se předejde řazení na-
horu a umožní se tím volba úrovně
brzdné síly motoru.
1 Řazení nahoru
2 Řazení dolů
Zvolený rozsah řazení, od D1 do D8, se zobrazí na multiinformačním displeji.
■Rozsahy řazení a jejich funkce
●Můžete vybírat ze 8 úrovní síly akce-
lerace a síly br zdění motorem.
●Nižší rozsah řazení poskytuje silnější
účinek akcelerace a brzdění motorem než vyšší rozsah řazení a zvýší se
také otáčky motoru.
■Výstražný bzučák omezení podřa-
zení
Aby byla zajištěna bezpečnost a jízdní výkon, může být v některých případech
omezeno podřazení. Za určitých okol-
ností nemusí být možné podřadit, i když ovládáte pádlový spínač řazení. (Dva-
krát zazní bzučák.)
VÝSTRAHA
■Abyste zabránili nehodě, když uvolňujete zámek řazení
Před stisknutím tlačítka vyřazení
zámku řazení se ujis těte, že je zabrz- děna parkovací brzda a sešlápněte
brzdový pedál.
Pokud je omylem se šlápnut plynový pedál namísto brzdového pedálu,
když je stisknuto tlačítko vyřazení
zámku řazení a řadicí páka je přesu- nuta mimo P, vozidlo se může náhle
rozjet, což může vést k nehodě s ná-
sledkem smrtelného nebo vážného zranění.
Volba jízdního režimu a reži-
mu Snow (je-li ve výbavě)
Volba rozsahů řazení v polo-
ze D (vozidla s pádlovými
spínači řazení)

229
4
4-2. Jízdní postupy
Jízda
5 Stiskněte a držte tlačítko vyřazení
zámku řazení a pak stlačte tlačítko na hlavici řadicí páky.
Řadicí páka může být přesunuta,
když jsou obě tla čítka stisknuta.
S.353, 358
Pro jízdu v režimu dočasné volby
převodových stupň ů ovládejte pád-
lové spínače řazen í "-" a "+". Převo-
dové stupně pak budou voleny
ovládáním pádlových spínačů řaze-
ní "-" a "+". Volbou převodového
stupně použitím pádlových spínačů
řazení můžete ovládat sílu brzdění
motorem.
1 Řazení nahoru
2 Řazení dolů
Zvolený převodový stupeň, od D1 do
D10, se zobrazí na přístroji.
■Funkce převodových stupňů
●Můžete vybírat ze 10 úrovní síly akce- lerace a síly br zdění motorem.
●Nižší převodový stupeň bude poskyto- vat silnější akcelera ci a sílu brzdění
motorem než vyšší rozsah převodový
stupeň, a zvýší se také otáčky motoru.
■Výstražný bzučák omezení podřa-
zení
Aby byla zajištěna bezpečnost a jízdní
výkon, může být v některých případech
omezeno podřazení. Za určitých okol- ností nemusí být možné podřadit, i když
ovládáte pádlový spínač řazení. (Dva-
krát zazní bzučák.)
VÝSTRAHA
■Abyste zabránili nehodě, když uvolňujete zámek řazení
Před stisknutím tlačítka vyřazení
zámku řazení se ujis těte, že je zabrz- děna parkovací brzda a sešlápněte
brzdový pedál.
Pokud je omylem se šlápnut plynový pedál namísto brzdového pedálu,
když je stisknuto tlačítko vyřazení
zámku řazení a řadicí páka je přesu- nuta mimo P, vozidlo se může náhle
rozjet, což může vést k nehodě s ná-
sledkem smrtelného nebo vážného zranění.
Volba jízdního režimu a reži-
mu Snow (je-li ve výbavě)
Režim dočasné volby převo-
dových stupňů v poloze D
(vozidla s pádlovými spína-
či řazení)
