2023 TOYOTA MIRAI Instructieboekje (in Dutch)

WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het
systeem, omdat dit kan leiden tot een
ongeval.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
Afhankelijk van de auto en de conditie
van de weg, de weersomstandigheden,
enz. werkt het systeem mogelijk niet.
De signaleringsmogelijkheden van
sensoren en radars zijn beperkt.
Controleer altijd de omgeving van uw
auto tijdens het rijden.
• De bestuurder is zelf
verantwoordelijk voor een veilig
rijgedrag. Rijd altijd voorzichtig en
houd rekening met de omgeving. Het
Parking Support Brake-systeem is
ontworpen om te helpen de ernst
van een aanrijding te verminderen.
Onder sommige omstandigheden is
het echter mogelijk dat het systeem
niet werkt.
• Het Parking Support Brake-systeem
is niet ontworpen om de auto
volledig tot stilstand te brengen.
Bovendien is het, zelfs wanneer het
systeem de auto tot stilstand heeft
gebracht, noodzakelijk om
onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt
uitgeschakeld.
• Het is extreem gevaarlijk om de
werking van het systeem te
controleren door opzettelijk met de
auto in de richting van een muur, enz.
te rijden. Doe dit nooit.
Wanneer moet de Parking Support
Brake uitgeschakeld worden
Schakel in de onderstaande situaties de
Parking Support Brake uit, omdat het
systeem anders mogelijk zelfs werkt als
er geen kans op een aanrijding is.
• Bij een controle van de auto op een
rollenbank o.i.d.
WAARSCHUWING!(Vervolg)
• Wanneer de auto op een schip,
vrachtwagen of ander
transportmiddel wordt geladen
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager
of sneeuwploeg, is geplaatst
• Als gebruik wordt gemaakt van een
wasstraat
• Als de auto niet stabiel functioneert,
zoals na een ongeval of tijdens een
storing
• Als sportief met de auto wordt
gereden of als op onverharde wegen
wordt gereden
• Als de banden niet de juiste
bandenspanning hebben
• Als de banden zeer versleten zijn
• Wanneer er sneeuwkettingen
worden gebruikt, een compact
reservewiel is gemonteerd of een
bandenreparatieset is gebruikt
• Als de auto een aanhangwagen trekt
Voorzorgsmaatregelen met
betrekking tot de wielophanging
Wijzig de wielophanging van de auto
niet. Als de hoogte of de hellingshoek
van de auto wordt gewijzigd, kunnen de
sensoren signaleerbare objecten
mogelijk niet signaleren en werkt het
systeem mogelijk niet goed, hetgeen
kan leiden tot een ongeval.
Inschakelen/uitschakelen van de
Parking Support Brake
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies van
de Parking Support Brake (voor
stilstaande objecten voor en achter de
auto, voor voertuigen die achterlangs
5.5 Gebruik van de ondersteunende systemen
247
5
Rijden

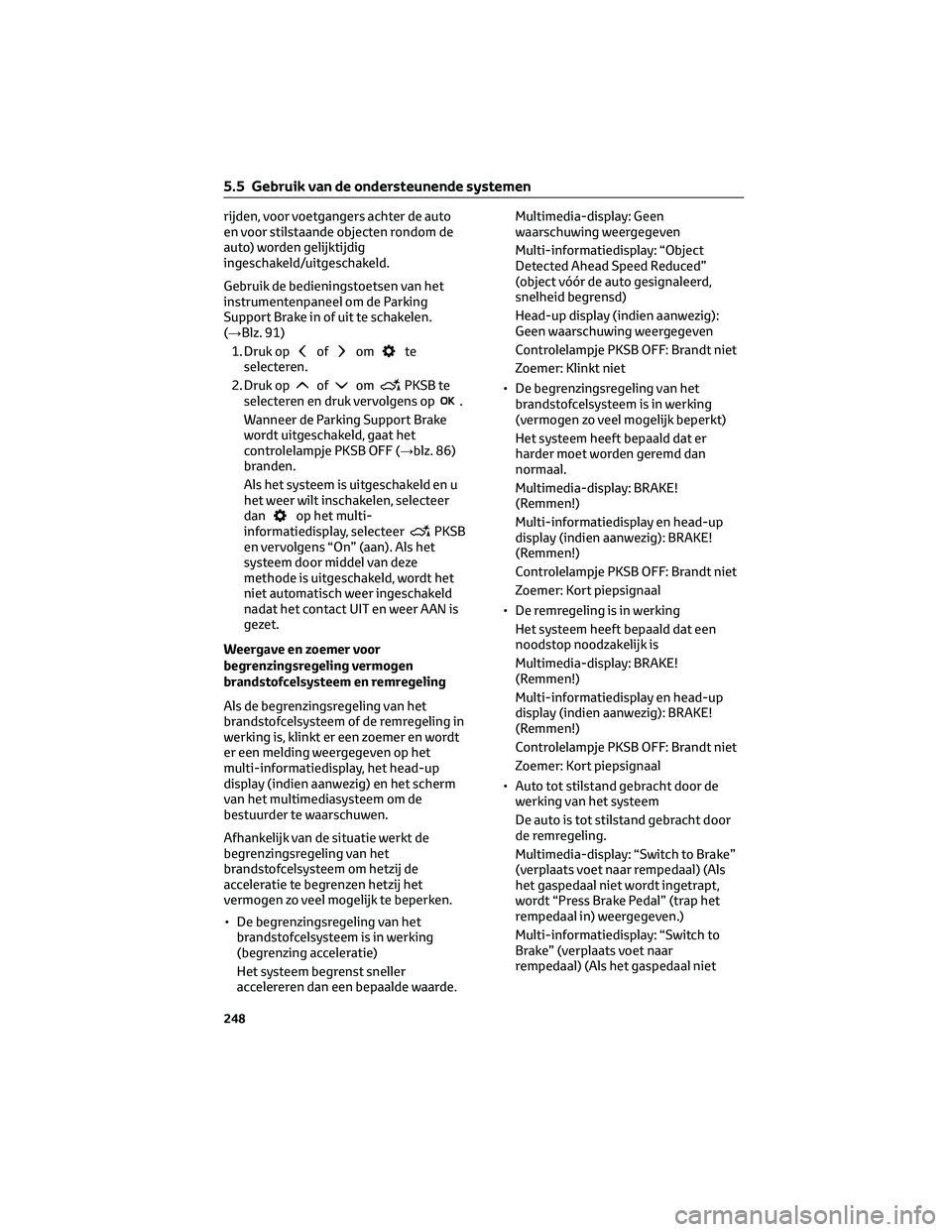

rijden, voor voetgangers achter de auto
en voor stilstaande objecten rondom de
auto) worden gelijktijdig
ingeschakeld/uitgeschakeld.
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(→Blz. 91)
1. Druk op
ofomte
selecteren.
2. Druk op
ofomPKSB te
selecteren en druk vervolgens op.
Wanneer de Parking Support Brake
wordt uitgeschakeld, gaat het
controlelampje PKSB OFF (→blz. 86)
branden.
Als het systeem is uitgeschakeld en u
het weer wilt inschakelen, selecteer
dan
op het multi-
informatiedisplay, selecteerPKSB
en vervolgens “On” (aan). Als het
systeem door middel van deze
methode is uitgeschakeld, wordt het
niet automatisch weer ingeschakeld
nadat het contact UIT en weer AAN is
gezet.
Weergave en zoemer voor
begrenzingsregeling vermogen
brandstofcelsysteem en remregeling
Als de begrenzingsregeling van het
brandstofcelsysteem of de remregeling in
werking is, klinkt er een zoemer en wordt
er een melding weergegeven op het
multi-informatiedisplay, het head-up
display (indien aanwezig) en het scherm
van het multimediasysteem om de
bestuurder te waarschuwen.
Afhankelijk van de situatie werkt de
begrenzingsregeling van het
brandstofcelsysteem om hetzij de
acceleratie te begrenzen hetzij het
vermogen zo veel mogelijk te beperken.
• De begrenzingsregeling van het
brandstofcelsysteem is in werking
(begrenzing acceleratie)
Het systeem begrenst sneller
accelereren dan een bepaalde waarde.Multimedia-display: Geen
waarschuwing weergegeven
Multi-informatiedisplay: “Object
Detected Ahead Speed Reduced”
(object vóór de auto gesignaleerd,
snelheid begrensd)
Head-up display (indien aanwezig):
Geen waarschuwing weergegeven
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
• De begrenzingsregeling van het
brandstofcelsysteem is in werking
(vermogen zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er
harder moet worden geremd dan
normaal.
Multimedia-display: BRAKE!
(Remmen!)
Multi-informatiedisplay en head-up
display (indien aanwezig): BRAKE!
(Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
• De remregeling is in werking
Het systeem heeft bepaald dat een
noodstop noodzakelijk is
Multimedia-display: BRAKE!
(Remmen!)
Multi-informatiedisplay en head-up
display (indien aanwezig): BRAKE!
(Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
• Auto tot stilstand gebracht door de
werking van het systeem
De auto is tot stilstand gebracht door
de remregeling.
Multimedia-display: “Switch to Brake”
(verplaats voet naar rempedaal) (Als
het gaspedaal niet wordt ingetrapt,
wordt “Press Brake Pedal” (trap het
rempedaal in) weergegeven.)
Multi-informatiedisplay: “Switch to
Brake” (verplaats voet naar
rempedaal) (Als het gaspedaal niet
5.5 Gebruik van de ondersteunende systemen
248

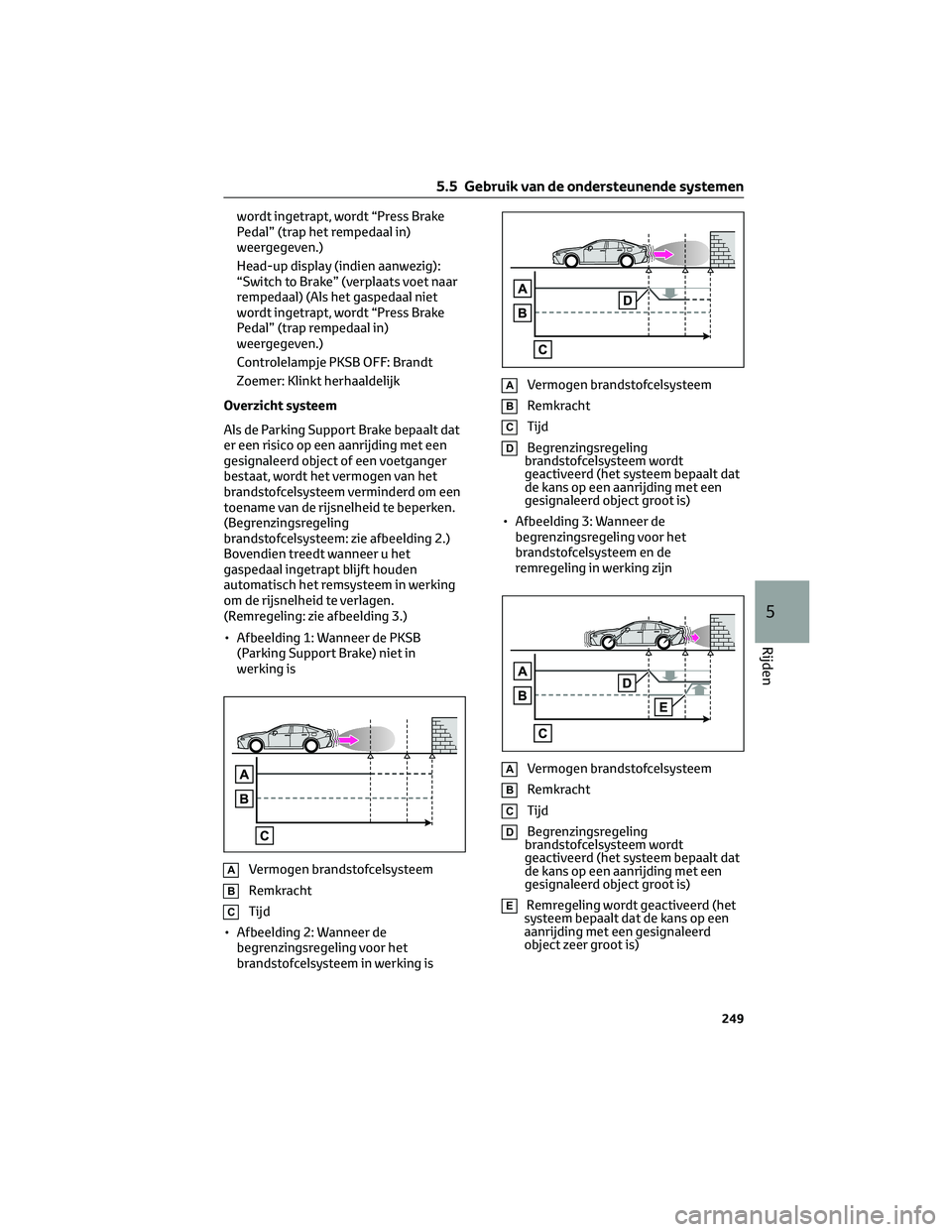

wordt ingetrapt, wordt “Press Brake
Pedal” (trap het rempedaal in)
weergegeven.)
Head-up display (indien aanwezig):
“Switch to Brake” (verplaats voet naar
rempedaal) (Als het gaspedaal niet
wordt ingetrapt, wordt “Press Brake
Pedal” (trap rempedaal in)
weergegeven.)
Controlelampje PKSB OFF: Brandt
Zoemer: Klinkt herhaaldelijk
Overzicht systeem
Als de Parking Support Brake bepaalt dat
er een risico op een aanrijding met een
gesignaleerd object of een voetganger
bestaat, wordt het vermogen van het
brandstofcelsysteem verminderd om een
toename van de rijsnelheid te beperken.
(Begrenzingsregeling
brandstofcelsysteem: zie afbeelding 2.)
Bovendien treedt wanneer u het
gaspedaal ingetrapt blijft houden
automatisch het remsysteem in werking
om de rijsnelheid te verlagen.
(Remregeling: zie afbeelding 3.)
• Afbeelding 1: Wanneer de PKSB
(Parking Support Brake) niet in
werking is
AVermogen brandstofcelsysteem
BRemkracht
CTijd
• Afbeelding 2: Wanneer de
begrenzingsregeling voor het
brandstofcelsysteem in werking is
AVermogen brandstofcelsysteem
BRemkracht
CTijd
DBegrenzingsregeling
brandstofcelsysteem wordt
geactiveerd (het systeem bepaalt dat
de kans op een aanrijding met een
gesignaleerd object groot is)
• Afbeelding 3: Wanneer de
begrenzingsregeling voor het
brandstofcelsysteem en de
remregeling in werking zijn
AVermogen brandstofcelsysteem
BRemkracht
CTijd
DBegrenzingsregeling
brandstofcelsysteem wordt
geactiveerd (het systeem bepaalt dat
de kans op een aanrijding met een
gesignaleerd object groot is)
ERemregeling wordt geactiveerd (het
systeem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object zeer groot is)
5.5 Gebruik van de ondersteunende systemen
249
5
Rijden

Als de Parking Support Brake in
werking is getreden
Als de auto is stilgezet door de werking
van de Parking Support Brake, wordt de
Parking Support Brake uitgeschakeld en
gaat het controlelampje PKSB OFF
branden. Als de Parking Support Brake
onnodig in werking treedt, kan de
remregeling worden geannuleerd door
het rempedaal in te trappen of door
ongeveer 2 seconden te wachten totdat
deze automatisch wordt geannuleerd.
Vervolgens kunt u verder rijden door het
gaspedaal in te trappen.
Opnieuw inschakelen van de Parking
Support Brake
Wanneer de Parking Support Brake is
uitgeschakeld door de werking ervan,
kunt u zelf het systeem weer inschakelen
(→blz. 247) of het contact UIT en
vervolgens weer AAN zetten.
Bovendien wordt het systeem weer
automatisch ingeschakeld en gaat het
controlelampje PKSB OFF uit, als aan een
van onderstaande voorwaarden wordt
voldaan:
• Stand P is geselecteerd
• Het obstakel bevindt zich niet langer
in de rijrichting van de auto.
• De rijrichting van de auto wijzigt
*
*
Behalve wanneer “voetgangers achter
de auto” in werking was.
Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het
multi-informatiedisplay wordt
weergegeven en het controlelampje
PKSB OFF brandt
Als de auto is stilgezet door de werking
van de Parking Support Brake, wordt de
Parking Support Brake uitgeschakeld en
gaat het controlelampje PKSB OFF
branden.
• Mogelijk is een van de sensoren
bedekt met bijvoorbeeld condens, ijs,
sneeuw of vuil. Verwijder dan de
condens, het ijs, de sneeuw, het vuile.d. van de sensor om te zorgen dat
het systeem weer normaal werkt. Ook
wordt er bij lage temperaturen
mogelijk een waarschuwingsmelding
weergegeven doordat zich ijs vormt
op een sensor en een sensor daardoor
mogelijk geen obstakels signaleert.
Zodra het ijs smelt, zal het systeem
weer normaal werken.
• Als deze melding alleen wordt
weergegeven als de selectiehendel in
stand R staat, is de lens van de camera
achter mogelijk vuil. Reinig de lens van
de camera. Wanneer deze melding
wordt weergegeven wanneer de
selectiehendel in een andere stand
dan R staat, is een sensor op de voor-
of achterbumper mogelijk vuil. Reinig
de sensoren en het omliggende
gebied op de bumpers.
• Als deze melding na het schoonmaken
van de sensor nog steeds wordt
weergegeven of wordt weergegeven
ondanks dat de sensor schoon is, laat
uw auto dan controleren door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Zoemer Toyota Parking Assist-sensor
Als, ongeacht of de zoemer van de
Toyota Parking Assist-sensor is
ingeschakeld of niet, de PKSB (Parking
Support Brake-systeem) is ingeschakeld
en de sensoren voor en achter een
stilstaand object signaleren en de
remregeling wordt uitgevoerd, klinkt de
zoemer van de Toyota Parking
Assist-sensor om de geschatte afstand
tot het obstakel aan te geven.
5.5 Gebruik van de ondersteunende systemen
250

5.5.11 Parking Support
Brake-functie (stilstaande
objecten voor en achter de
auto/stilstaande objecten rond de
auto
*)
*Indien aanwezig
Als de sensoren een stilstaand object, zoals
een muur, signaleren in de rijrichting van de
auto en het systeem oordeelt dat zich een
aanrijding voor kan doen doordat de auto
plotseling naar voren beweegt doordat het
gaspedaal per ongeluk wordt ingetrapt,
wanneer de auto de verkeerde kant op rijdt
doordat de verkeerde schakelstand wordt
geselecteerd of tijdens het parkeren of het
rijden met een lage snelheid, werkt het
systeem om de gevolgen van een aanrijding
met het gesignaleerde stilstaande object zo
veel mogelijk te beperken.
Voorbeelden van het in werking treden
van de functie (stilstaande objecten
voor en achter de auto)
Deze functie werkt in situaties zoals
hieronder aangegeven wanneer in de
rijrichting van de auto een object wordt
gesignaleerd.
Er wordt langzaam gereden en het
rempedaal wordt niet of te laat ingetraptWanneer het gaspedaal diep wordt
ingetrapt
Wanneer de auto de verkeerde kant op
rijdt doordat de verkeerde schakelstand
is geselecteerd
5.5 Gebruik van de ondersteunende systemen
251
5
Rijden

Voorbeelden van het in werking treden
van de functie (stilstaande objecten
rond de auto) (auto's met Advanced
Park)
Het systeem werkt in de volgende
situaties wanneer in de omgeving van de
auto een stilstaand object wordt
gesignaleerd.
Als er bij vooruitrijden een kans bestaat
op een aanrijding met een stilstaand
object aan de binnenzijde van een bochtAls er bij achteruitrijden een kans
bestaat op een aanrijding met een
stilstaand object aan de buitenzijde van
een bocht
Soorten sensoren
→Blz. 228
WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
→Blz. 229
Als het PKSB-systeem (Parking
Support Brake) onnodig wordt
geactiveerd, bijvoorbeeld op een
spoorwegovergang
→Blz. 250
Opmerkingen bij het wassen van de
auto
→Blz. 229
Voorwaarden voor werking van de
Parking Support Brake-functie
(stilstaande objecten voor en achter de
auto)
De functie werkt als het controlelampje
PKSB OFF niet brandt (→blz. 86, blz. 387)
en aan alle onderstaande voorwaarden
wordt voldaan:
• Begrenzingsregeling vermogen
brandstofcelsysteem
5.5 Gebruik van de ondersteunende systemen
252

– De Parking Support Brake is
ingeschakeld.
– De rijsnelheid is ongeveer 15 km/h
of lager.
– Er bevindt zich een stilstaand object
in de rijrichting van de auto, op een
afstand van ongeveer 2 tot 4 m.
– De Parking Support Brake stelt vast
dat er harder dan normaal moet
worden geremd om een aanrijding
te voorkomen.
• Remregeling
– De begrenzingsregeling van het
brandstofcelsysteem is in werking.
– De Parking Support Brake stelt vast
dat er onmiddellijk moet worden
geremd om een aanrijding te
voorkomen.
Voorwaarden voor werking van de
Parking Support Brake-functie
(stilstaande objecten rond de auto)
(auto's met Advanced Park)
Deze functie werkt wanneer niet alleen
aan een van de onderstaande
voorwaarden wordt voldaan, maar ook
aan de werkingsvoorwaarden voor
stilstaande objecten voor en achter de
auto.
• Nadat het brandstofcelsysteem is
gestart, heeft de auto maximaal 7 m
gereden
• Stand R is geselecteerd.
• Nadat de transmissie vanuit stand R in
stand D is gezet en de auto maximaal
7 m heeft gereden
Voorwaarden voor het stoppen van de
werking van de Parking Support
Brake-functie (stilstaande objecten
voor en achter de auto/stilstaande
objecten rond de auto)
De werking van de functie stopt als aan
één van de volgende voorwaarden wordt
voldaan:
• Begrenzingsregeling vermogen
brandstofcelsysteem
– De Parking Support Brake is
uitgeschakeld.– Het systeem stelt vast dat de
aanrijding voorkomen kan worden
met normaal remmen.
– Het statische object bevindt zich
niet langer op een afstand van
ongeveer 2 tot 4 m van de auto in de
rijrichting van de auto.
• Remregeling
– De Parking Support Brake is
uitgeschakeld.
– Er zijn ongeveer 2 seconden
verstreken nadat de auto door de
remregeling tot stilstand is
gebracht.
– Het rempedaal wordt ingetrapt
nadat de auto tot stilstand is
gebracht door de remregeling.
– Het statische object bevindt zich
niet langer op een afstand van
ongeveer 2 tot 4 m van de auto in de
rijrichting van de auto.
Detectiegebied
Het detectiebereik van de Parking
Support Brake-functie (stilstaande
objecten voor en achter de
auto/stilstaande objecten rond de auto)
verschilt van dat van de Toyota Parking
Assist-sensor. (→Blz. 233) Daardoor
wordt de PKSB (Parking Support Brake)
mogelijk niet geactiveerd, ook al
signaleert de Toyota Parking
Assist-sensor een object en wordt er een
waarschuwing gegeven.
Objecten die mogelijk niet goed
worden gesignaleerd door het systeem
→Blz. 230
Zijsensoren en zijcamera's
→Blz. 236
Situaties waarin het systeem mogelijk
niet goed werkt
→Blz. 231
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
→Blz. 232
5.5 Gebruik van de ondersteunende systemen
253
5
Rijden

Omstandigheden waaronder het
systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is
(stilstaande objecten rond de auto)
(auto's met Advanced Park)
Behalve in de situaties waarin stilstaande
objecten voor en achter de auto
(→blz. 252) mogelijk niet door de
sensoren worden gesignaleerd, werkt
het systeem mogelijk ook niet in het
volgende geval:
• Bij zijdelingse verplaatsingen, zoals
fileparkeren
5.5.12 Parking Support
Brake-functie (bewegende
voertuigen achter de auto)
*
*Indien aanwezig
Als een radarsensor achter een voertuig
signaleert dat van rechts of links achter
nadert en het systeem bepaalt dat de
kans op een aanrijding groot is, activeert
deze functie de remmen om de kans op
een aanrijding met het naderende
voertuig te verkleinen.Voorbeelden van het in werking treden
van de functie
Deze functie treedt in werking in situaties
zoals hieronder aangegeven wanneer in
de rijrichting van de auto een auto wordt
gesignaleerd.
Bij het achteruitrijden nadert een auto en
het rempedaal wordt niet of te laat
ingetrapt
Soorten sensoren
→Blz. 224
WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
→Blz. 224
Het systeem werkt wanneer
De functie werkt als het controlelampje
PKSB OFF niet brandt (→blz. 86, blz. 387)
en aan alle onderstaande voorwaarden
wordt voldaan:
• Begrenzingsregeling vermogen
brandstofcelsysteem
– De Parking Support Brake is
ingeschakeld.
– De rijsnelheid is ongeveer 15 km/h
of lager.
– Er naderen voertuigen de auto van
rechts of links achter met een
snelheid van ongeveer 8 km/h of
meer.
– De transmissie staat in stand R.
– De Parking Support Brake stelt vast
5.5 Gebruik van de ondersteunende systemen
254
