Detectiegebieden RCTA
Hieronder staan de gebieden aangegeven
waarin voertuigen kunnen worden
gesignaleerd.
De zoemer kan waarschuwen voor
snellere auto's die van verder weg
naderen.
Bijvoorbeeld:
Naderende
autoSnelheid
A
Afstand
waarschu-
wing (bij
benadering)
Snel 56 km/h 40 m
Langzaam 8 km/h 5,5 m
De RCTA werkt wanneer
De RCTA werkt wanneer aan alle
onderstaande voorwaarden wordt
voldaan:
• Het contact staat AAN.
• De RCTA is ingeschakeld.
• Schakelstand R is geselecteerd.• De rijsnelheid is lager dan ongeveer
15 km/h.
• De rijsnelheid van de naderende auto
ligt tussen ongeveer 8 km/h en
56 km/h.
Aanpassen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het
instrumentenpaneel. (→Blz. 91)
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om
te
selecteren.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om RCTA te
selecteren en houd vervolgens
ingedrukt.
3. Druk op
om het volume te
selecteren.
Elke keer dat de toets wordt
ingedrukt, wijzigt het volume tussen
1,2en3.
Tijdelijk dempen van het geluid van een
zoemer
Als er een object wordt gesignaleerd,
wordt de toets voor tijdelijk dempen
weergegeven op het multimedia-display.
Selecteer
om de zoemer van de
Toyota Parking Assist-sensor, de RCTA en
de RCD
*te dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de stand van de selectiehendel
wordt gewijzigd.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
5.5 Gebruik van de ondersteunende systemen
239
5
Rijden

• Als het contact UIT wordt gezet.
*Indien aanwezig
Situaties waarin het systeem geen
auto signaleert
De RCTA is niet ontworpen om de
volgende typen voertuigen en/of
objecten te signaleren:
• Auto's die direct van achteren naderen
• Voertuigen die achteruit inparkeren in
een parkeerruimte naast uw auto
• Voertuigen die niet kunnen worden
gesignaleerd door de sensoren als
gevolg van obstakels
• Vangrails, muren, bebording,
geparkeerde auto's en vergelijkbare
stilstaande objecten
*
• Kleine motorfietsen, fietsen,
voetgangers, enz.*
• Voertuigen die van de auto af
bewegen
• Voertuigen die naderen vanuit
parkeerruimtes naast uw auto
*
• De afstand tussen de sensor en de
naderende auto wordt te klein
*Afhankelijk van de omstandigheden
wordt er mogelijk een auto en/of object
gesignaleerd.Situaties waarin het systeem mogelijk
niet goed werkt
Onder de volgende omstandigheden
signaleert de RCTA auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd
doordat de sensor of de omgeving
ervan is blootgesteld aan hevige
schokken
• Wanneer de sensor of de omgeving
ervan op de achterbumper is bedekt
door modder, sneeuw of ijs of
wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als
gevolg van slecht weer, zoals zware
regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen
met slechts weinig ruimte tussen elke
auto
• Wanneer een auto met hoge snelheid
nadert
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Bij het achteruitrijden op een helling
met een grote verandering in het
hellingspercentage
5.5 Gebruik van de ondersteunende systemen
240

• Bij het onder een scherpe hoek
achteruit uitrijden van een
parkeerplaats
• Direct nadat de RCTA is ingeschakeld
• Direct nadat het brandstofcelsysteem
is gestart terwijl de RCTA is
ingeschakeld
• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Bij het rijden met een aanhangwagen
• Bij een duidelijk verschil in hoogte
tussen uw auto en de auto die binnen
het detectiegebied komt
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Wanneer u achteruitrijdend een bocht
maakt• Wanneer een voertuig een bocht
maakt in het detectiegebied
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is
de kans dat de RCTA onnodig een
voertuig en/of object signaleert groter:
• Wanneer de parkeerplaats uitkijkt op
een straat en er auto's over die straat
rijden
• Wanneer de afstand tussen uw auto
en metalen objecten, zoals een
vangrail, wand, verkeersbord of
geparkeerde auto, die mogelijk
elektrische golven richting de
achterzijde van de auto reflecteren,
kort is
5.5 Gebruik van de ondersteunende systemen
241
5
Rijden

• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Wanneer een voertuig uw auto van
opzij passeert
• Wanneer een gesignaleerde
naderende auto een bocht maakt
• Als er zich ronddraaiende objecten,
zoals een ventilator van een
airco-unit, in de buurt van de auto
bevinden• Als er water op de achterbumper spat
of gespoten wordt, bijvoorbeeld van
een sproeier
• In geval van bewegende objecten
(vlaggen, uitlaatgassen, grote
regendruppels of sneeuwvlokken,
plassen op het wegdek, enz.)
• Wanneer de afstand tussen uw auto
en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
• Roosters en goten
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
5.5.9 RCD (Rear Camera
Detection)*
*Indien aanwezig
Wanneer de auto achteruitrijdt, kan de
Rear Camera Detection-functie
voetgangers signaleren in het
detectiegebied achter de auto. Als een
voetganger wordt gesignaleerd, klinkt er
een zoemer en wordt er een icoon
weergegeven op het multimedia-display
om de bestuurder over de voetganger te
informeren.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De herkennings- en
regelmogelijkheden voor dit systeem
zijn beperkt.
De bestuurder moet voorzichtig rijden
door altijd zijn verantwoordelijkheid te
nemen zonder te veel op het systeem te
vertrouwen en inzicht te hebben in de
situaties om hem heen.
5.5 Gebruik van de ondersteunende systemen
242

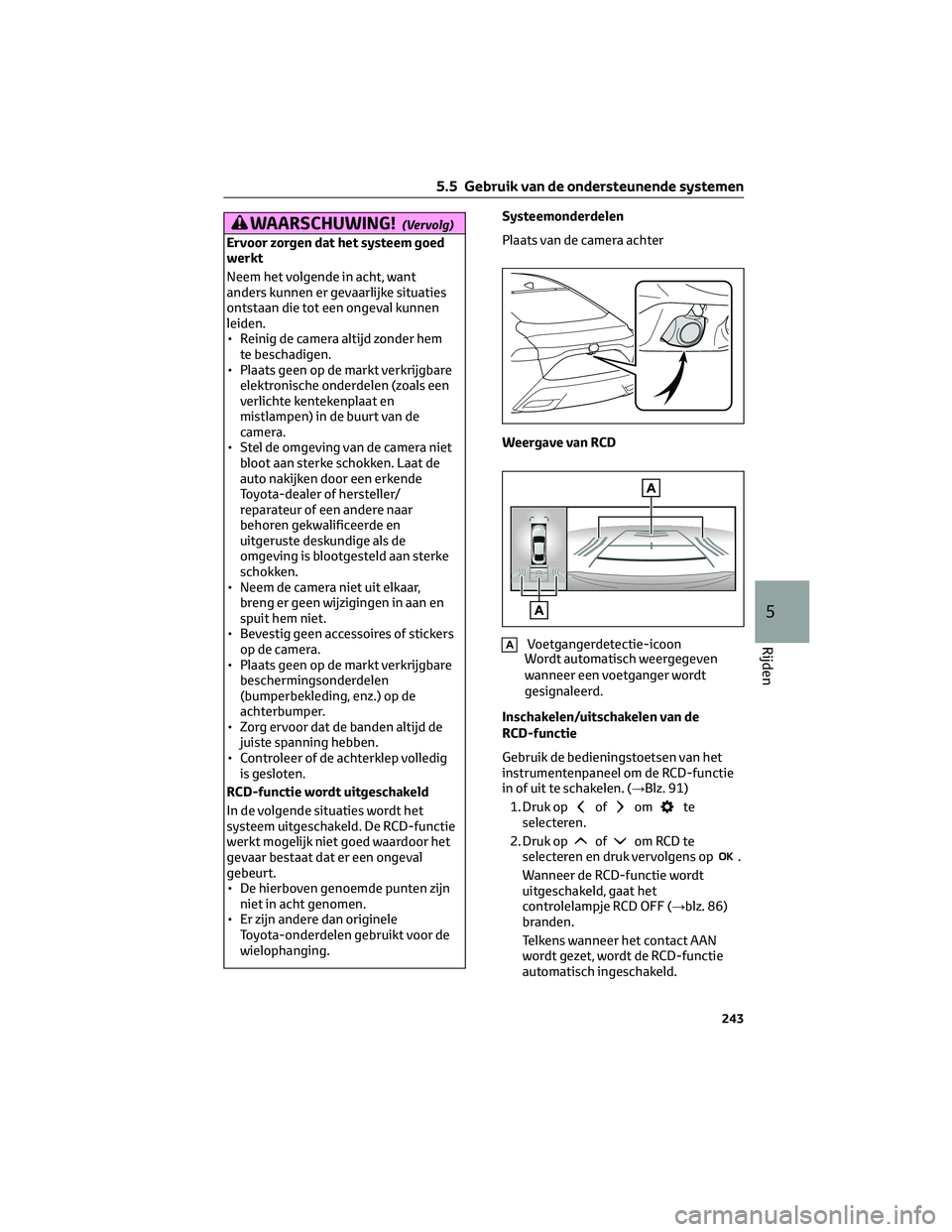

WAARSCHUWING!(Vervolg)
Ervoor zorgen dat het systeem goed
werkt
Neem het volgende in acht, want
anders kunnen er gevaarlijke situaties
ontstaan die tot een ongeval kunnen
leiden.
• Reinig de camera altijd zonder hem
te beschadigen.
• Plaats geen op de markt verkrijgbare
elektronische onderdelen (zoals een
verlichte kentekenplaat en
mistlampen) in de buurt van de
camera.
• Stel de omgeving van de camera niet
bloot aan sterke schokken. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als de
omgeving is blootgesteld aan sterke
schokken.
• Neem de camera niet uit elkaar,
breng er geen wijzigingen in aan en
spuit hem niet.
• Bevestig geen accessoires of stickers
op de camera.
• Plaats geen op de markt verkrijgbare
beschermingsonderdelen
(bumperbekleding, enz.) op de
achterbumper.
• Zorg ervoor dat de banden altijd de
juiste spanning hebben.
• Controleer of de achterklep volledig
is gesloten.
RCD-functie wordt uitgeschakeld
In de volgende situaties wordt het
systeem uitgeschakeld. De RCD-functie
werkt mogelijk niet goed waardoor het
gevaar bestaat dat er een ongeval
gebeurt.
• De hierboven genoemde punten zijn
niet in acht genomen.
• Er zijn andere dan originele
Toyota-onderdelen gebruikt voor de
wielophanging.Systeemonderdelen
Plaats van de camera achter
Weergave van RCD
AVoetgangerdetectie-icoon
Wordt automatisch weergegeven
wanneer een voetganger wordt
gesignaleerd.
Inschakelen/uitschakelen van de
RCD-functie
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de RCD-functie
in of uit te schakelen. (→Blz. 91)
1. Druk op
ofomte
selecteren.
2. Druk op
ofom RCD te
selecteren en druk vervolgens op.
Wanneer de RCD-functie wordt
uitgeschakeld, gaat het
controlelampje RCD OFF (→blz. 86)
branden.
Telkens wanneer het contact AAN
wordt gezet, wordt de RCD-functie
automatisch ingeschakeld.
5.5 Gebruik van de ondersteunende systemen
243
5
Rijden

Wanneer een voetganger wordt
gesignaleerd
Als de Rear Camera Detection-functie
een voetganger in het detectiegebied
signaleert, werken de zoemer en de
voetgangerdetectie als volgt:
AWanneer een voetganger wordt
gesignaleerd in gebiedAZoemer: Klinkt herhaaldelijk
Voetgangerdetectie-icoon: Knippert
BWanneer een voetganger wordt
gesignaleerd in gebiedBZoemer (als de auto stilstaat): Klinkt
driemaal
Zoemer (als de auto achteruitrijdt, als
een voetganger de achterzijde van de
auto nadert): Klinkt herhaaldelijk
Voetgangerdetectie-icoon: Knippert
CAls het systeem oordeelt dat de kans
bestaat dat uw auto een voetganger
in gebied
Craakt
Zoemer: Klinkt herhaaldelijk
Voetgangerdetectie-icoon: Knippert
De Rear Camera Detection-functie
werkt wanneer
• Het contact AAN staat.
• De RCD-functie is ingeschakeld.
• De transmissie staat in stand R.
• Advanced Park is uitgeschakeld.Instellen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het
instrumentenpaneel. (→Blz. 91)
Tijdelijk dempen van het geluid van
een zoemer
Als er een object wordt gesignaleerd,
wordt de toets voor tijdelijk dempen
weergegeven op het multimedia-
display. Selecteer
om het geluid
van de zoemer van de Toyota Parking
Assist-sensor, de RCTA en de RCD te
dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de stand van de selectiehendel
wordt gewijzigd.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
Als “Rear Camera Detection
Unavailable Remove the Dirt From
Rear Camera” (Rear Camera Detection
niet beschikbaar, verwijder het vuil
van de camera achter) wordt
weergegeven op het
multi-informatiedisplay
Mogelijk is de lens van de camera achter
vuil of bedekt met sneeuw of ijs.
Wanneer dit in zo'n geval van de lens van
de camera achter wordt verwijderd,
moet het systeem weer normaal werken.
(Het is wellicht nodig om enige tijd met
de auto te rijden voordat het systeem
weer normaal werkt.)
5.5 Gebruik van de ondersteunende systemen
244

Als “Rear Camera Detection
Unavailable” (Rear Camera Detection
niet beschikbaar) wordt weergegeven
op het multi-informatiedisplay
• Als de achterklep niet geheel gesloten
is, zorg er dan voor dat deze goed
wordt gesloten.
• Als deze melding alleen wordt
weergegeven als de selectiehendel in
stand R staat, is de lens van de camera
achter mogelijk vuil. Reinig de lens van
de camera achter.
Situaties waarin het systeem mogelijk
niet goed werkt
• Sommige voetgangers, zoals
onderstaande, worden mogelijk niet
gesignaleerd door de Rear Camera
Detection-functie, waardoor de
functie niet goed werkt:
– Voetgangers die voorover buigen of
hurken
– Voetgangers die liggen
– Voetgangers die rennen
– Voetgangers die plotseling binnen
het detectiegebied komen
– Personen op een fiets, skateboard
of een ander klein vervoermiddel
– Voetgangers die ruimvallende
kleding, zoals een regenjas of een
lange rok, dragen waardoor hun
silhouet vaag wordt
– Voetgangers van wie het lichaam
gedeeltelijk verborgen is achter een
object, zoals een winkelwagen of
paraplu
– Voetgangers die niet te zien zijn
door donkerte, bijvoorbeeld 's
nachts
• In bepaalde situaties, zoals
onderstaande, worden voetgangers
mogelijk niet gesignaleerd door de
Rear Camera Detection-functie,
waardoor de functie niet goed werkt:
– Bij achteruitrijden in slecht weer
(regen, sneeuw, mist, enz.)
– Wanneer de camera achter is bedekt
(er zit vuil, sneeuw, ijs, enz. op) of als
er krassen op zitten
– Wanneer een zeer fel licht,bijvoorbeeld de zon of de
koplampen van een ander voertuig,
rechtstreeks in de camera achter
schijnt
– Wanneer er achteruit wordt
gereden op een plek waar de
helderheid van het omgevingslicht
plotseling verandert, zoals bij het
in- of uitrijden van een garage of
ondergrondse parkeergarage
– Wanneer er achteruit wordt
gereden in het duister, zoals in de
schemering of in een ondergrondse
parkeergarage
– Als de positie en richting van de
camera afwijken
– Als er een trekhaak gemonteerd is
– Als er waterdruppels over de
cameralens lopen
– Als de wagenhoogte extreem
veranderd is (neus omhoog, neus
omlaag)
– Als er sneeuwkettingen of een
bandenreparatieset worden
gebruikt
– Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
– Als een elektronisch onderdeel,
zoals een kentekenplaat met
achtergrondverlichting of een
mistachterlicht, in de buurt van de
camera achter is geplaatst
– Als er een bumperbeschermer, zoals
een extra beschermstrip, is
geplaatst op de achterbumper
Situaties waarin het systeem mogelijk
onverwacht ingeschakeld wordt
• Hoewel er zich geen voetgangers in
het detectiegebied bevinden, worden
bepaalde objecten, zoals
onderstaande, mogelijk gesignaleerd,
waardoor de Rear Camera
Detection-functie mogelijk in werking
treedt.
– Driedimensionale objecten, zoals
een paal, pylon, hek of geparkeerd
voertuig
– Bewegende objecten, zoals een auto
of motorfiets
5.5 Gebruik van de ondersteunende systemen
245
5
Rijden

– Objecten die in de richting van uw
auto bewegen als u achteruitrijdt,
zoals vlaggen of plassen (of materie
in de lucht, zoals rook, stoom, regen
of sneeuw)
– Straten met kinderkopjes of grind,
tramrails, wegwerkzaamheden,
witte lijnen, zebrapaden of gevallen
bladeren op de weg
– Metalen afdekkingen (roosters),
zoals gebruikt boven afvoergoten
– Objecten die gereflecteerd worden
in een plas of op een nat wegdek
– Schaduwen op de weg
• In bepaalde situaties, zoals
onderstaande, werkt de Rear Camera
Detection-functie mogelijk terwijl er
zich geen voetgangers in het
detectiegebied bevinden.
– Bij achteruitrijden richting de
wegkant of een kuil in de weg
– Bij heuvelop/heuvelaf
achteruitrijden
– Als de achterzijde van de auto
omhoog of omlaag staat door de
belading van de auto
– Als er een bumperbeschermer, zoals
een extra beschermstrip, is
geplaatst op de achterbumper
– Als de stand van de camera achter is
gewijzigd
– Wanneer een sleepoog op de
achterzijde van de auto is
gemonteerd
– Wanneer er water over de lens van
de camera achter stroomt
– Wanneer de camera achter is bedekt
(er zit vuil, sneeuw, ijs, enz. op) of als
er krassen op zitten
– Als er zich een knipperende lamp in
het detectiegebied bevindt, zoals de
alarmknipperlichten van een ander
voertuig
– Als er sneeuwkettingen of een
bandenreparatieset worden
gebruikt
• Omstandigheden waaronder de
werking van de Rear Camera
Detection-functie mogelijk niet opvalt
– De zoemer is mogelijk moeilijk tehoren wanneer er veel
omgevingsgeluid is, het volume van
het audiosysteem hoog staat, de
airconditioning is ingeschakeld, enz.
– Als de temperatuur in het interieur
extreem hoog of laag is, werkt het
scherm van het audiosysteem
mogelijk niet goed.
5.5.10 PKSB (Parking Support
Brake)*
*Indien aanwezig
Het Parking Support Brake-systeem
bestaat uit de volgende functies die
werken bij rijden met een lage snelheid of
achteruitrijden, bijvoorbeeld bij het
parkeren. Wanneer het systeem oordeelt
dat de kans op een aanrijding met een
object of voetganger groot is, wordt een
waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te
wijken. Wanneer het systeem oordeelt
dat de kans op een aanrijding met een
gesignaleerd object of een voetganger
zeer groot is, worden de remmen
automatisch bekrachtigd om te helpen
een aanrijding te voorkomen of om de
impact van een aanrijding te helpen
verminderen.
PKSB-systeem (Parking Support Brake)
Parking Support Brake-functie
(stilstaande objecten voor en achter de
auto/stilstaande objecten rond de auto
*)
→Blz. 251
Parking Support Brake-functie
(bewegende voertuigen achter de auto)
→Blz. 254
Parking Support Brake-functie
(voetgangers achter de auto)
→Blz. 255
*Indien aanwezig
5.5 Gebruik van de ondersteunende systemen
246
