• De voorligger heeft een extreem grote
bodemvrijheid
Omstandigheden waaronder de
afstandsregelmodus mogelijk niet
goed werkt
Bedien indien nodig in onderstaande
gevallen het rempedaal (of, afhankelijk
van de situatie, het gaspedaal).
Doordat de sensor voorliggers mogelijk
niet op de juiste manier signaleert, werkt
het systeem mogelijk niet goed.
• Als de weg erg bochtig is of de
rijstroken erg smal zijn
• Als u veelvuldig stuurcorrecties moet
uitvoeren of frequent van rijstrook
wisselt• Als uw voorligger plotseling
decelereert
• Als u op een weg rijdt die wordt
omgeven door een constructie, zoals
in een tunnel of op een ijzeren brug
• Als de rijsnelheid afneemt tot de
ingestelde snelheid na acceleratie van
de auto door intrappen van het
gaspedaal.
Situaties waarin de functie voor
verlaging van de bochtensnelheid
mogelijk niet goed werkt
In situaties zoals de onderstaande, werkt
de functie voor verlaging van de
bochtensnelheid mogelijk niet goed:
• Wanneer met de auto in een bocht op
een helling wordt gereden
• Wanneer de koers van de auto afwijkt
van de vorm van de bocht
• Wanneer de rijsnelheid bij het ingaan
van de bocht zeer hoog is
• Wanneer het stuurwiel plotseling
wordt bediend
4.5.5 RSA (Road Sign Assist)*
*Indien aanwezig
Het RSA-systeem herkent bepaalde
verkeersborden door gebruik te maken van
de camera voor en/of het navigatiesysteem
(als er informatie over de snelheidslimiet
beschikbaar is) en voorziet de bestuurder
via het display van informatie.
Als het systeem vaststelt dat de
snelheidslimiet wordt overschreden of
wanneer er bijvoorbeeld verboden acties
ten opzichte van de herkende
4.5 Gebruik van de ondersteunende systemen
231
4
Rijden

verkeersborden worden uitgevoerd,
wordt de bestuurder gewaarschuwd door
middel van een waarschuwingsdisplay en
waarschuwingszoemer.
WAARSCHUWING!
Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het
RSA-systeem. De RSA is een systeem
dat de bestuurder ondersteunt middels
het bieden van informatie, maar het is
geen vervanging van het eigen inzicht
en de oplettendheid van de bestuurder.
Rijd voorzichtig door altijd goed op de
verkeersregels te letten.
Weergave op het multi-
informatiedisplay
Wanneer de camera voor een
verkeersbord herkent en/of er informatie
over een verkeersbord beschikbaar is via
het navigatiesysteem, wordt het bord
weergegeven op het
multi-informatiedisplay.
• Auto's met 7 inch display: Wanneer de
informatie van het ondersteunende
systeem wordt geselecteerd, kunnen
er maximaal 3 verkeersborden worden
weergegeven. (→Blz. 82)
Auto's met 12,3 inch display: Er
kunnen maximaal 2 verkeersborden
worden weergegeven. (→Blz. 90)
AAuto's met 7 inch display
BAuto's met 12,3 inch display• Auto's met 7 inch display: Wanneer
een ander tabblad dan dat van het
ondersteunende systeem is
geselecteerd, worden alleen de
volgende typen verkeersborden
weergegeven. (→Blz. 82)
– Verkeersbord begin/einde
snelheidslimiet
– Verkeersbord met aan de
snelheidslimiet gerelateerde
informatie (autosnelweg, autoweg,
bebouwde kom, erf )
– Verkeersbord einde verboden
– Verkeersbord verboden in te rijden
*
(indien een melding nodig is)
– Verkeersbord maximaal toegestane
snelheid met aanvullend bord
(alleen op- en afritten)
*Auto's met navigatiesysteem
Als er andere verkeersborden dan die
met de maximaal toegestane snelheid
worden herkend, worden deze
trapsgewijs weergegeven onder het
verkeersbord met de maximaal
toegestane snelheid.
Ondersteunde soorten verkeersborden
De volgende soorten verkeersborden,
inclusief elektronische verkeersborden
en knipperende verkeersborden, worden
weergegeven.
Niet-officiële (niet aan het Verdrag van
Wenen voldoende) of recentelijk
geïntroduceerde verkeersborden worden
mogelijk niet weergegeven.
4.5 Gebruik van de ondersteunende systemen
232

• Verkeersborden snelheidslimiet*
Snelheidslimiet begint/
zone maximumsnelheid
begint
Snelheidslimiet eindigt/
zone maximumsnelheid
eindigt
*Er wordt geen informatie over de
snelheidslimietweergegeven
wanneer er geen verkeersbord met een
snelheidslimiet of daaraan gerelateerde
informatie beschikbaar is.
• Aan snelheidslimiet gerelateerde
informatie
*1, 2
Oprit snelweg
Afrit snelweg
Begin autosnelweg
Einde autoweg
Begin bebouwde kom
Einde bebouwde kom
Begin bebouwde kom
Einde bebouwde kom
Begin erf
Einde erf
*1Wordt weergegeven wanneer een
verkeersbord wordt herkend maar de
informatie over de snelheidslimiet voor
de weg niet beschikbaar is in het
navigatiesysteem
*2Er wordt geen informatie over de
snelheidslimietweergegeven
wanneer er geen verkeersbord met een
snelheidslimiet of daaraan gerelateerde
informatie beschikbaar is.
• Verkeersborden inhaalverbod
Begin inhaalverbod
Einde inhaalverbod
• Andere verkeersborden
Verboden in te rijden*
4.5 Gebruik van de ondersteunende systemen
233
4
Rijden

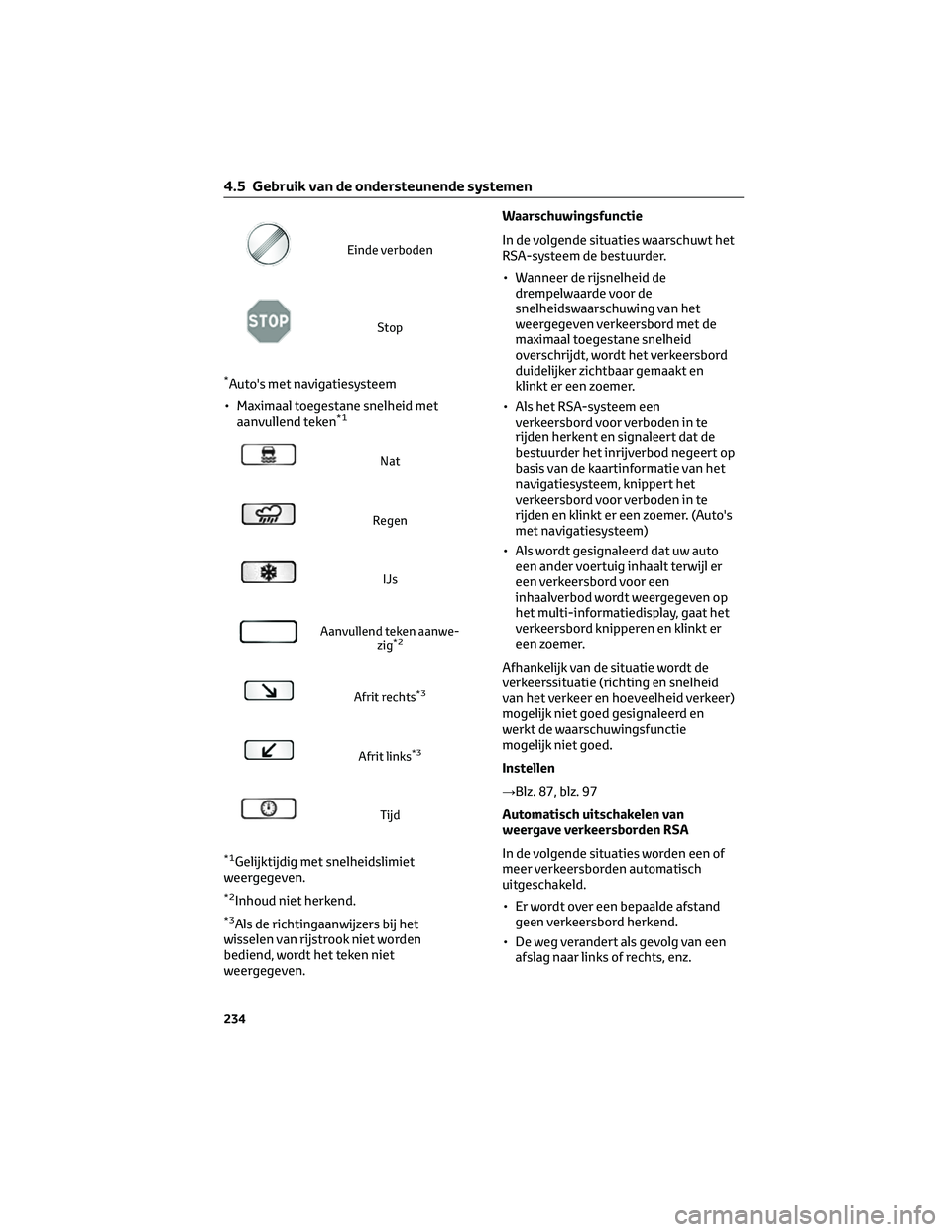

Einde verboden
Stop
*Auto's met navigatiesysteem
• Maximaal toegestane snelheid met
aanvullend teken
*1
Nat
Regen
IJs
Aanvullend teken aanwe-
zig*2
Afrit rechts*3
Afrit links*3
Tijd
*1Gelijktijdig met snelheidslimiet
weergegeven.
*2Inhoud niet herkend.
*3Als de richtingaanwijzers bij het
wisselen van rijstrook niet worden
bediend, wordt het teken niet
weergegeven.Waarschuwingsfunctie
In de volgende situaties waarschuwt het
RSA-systeem de bestuurder.
• Wanneer de rijsnelheid de
drempelwaarde voor de
snelheidswaarschuwing van het
weergegeven verkeersbord met de
maximaal toegestane snelheid
overschrijdt, wordt het verkeersbord
duidelijker zichtbaar gemaakt en
klinkt er een zoemer.
• Als het RSA-systeem een
verkeersbord voor verboden in te
rijden herkent en signaleert dat de
bestuurder het inrijverbod negeert op
basis van de kaartinformatie van het
navigatiesysteem, knippert het
verkeersbord voor verboden in te
rijden en klinkt er een zoemer. (Auto's
met navigatiesysteem)
• Als wordt gesignaleerd dat uw auto
een ander voertuig inhaalt terwijl er
een verkeersbord voor een
inhaalverbod wordt weergegeven op
het multi-informatiedisplay, gaat het
verkeersbord knipperen en klinkt er
een zoemer.
Afhankelijk van de situatie wordt de
verkeerssituatie (richting en snelheid
van het verkeer en hoeveelheid verkeer)
mogelijk niet goed gesignaleerd en
werkt de waarschuwingsfunctie
mogelijk niet goed.
Instellen
→Blz. 87, blz. 97
Automatisch uitschakelen van
weergave verkeersborden RSA
In de volgende situaties worden een of
meer verkeersborden automatisch
uitgeschakeld.
• Er wordt over een bepaalde afstand
geen verkeersbord herkend.
• De weg verandert als gevolg van een
afslag naar links of rechts, enz.
4.5 Gebruik van de ondersteunende systemen
234

Omstandigheden waaronder de
functie mogelijk niet goed werkt of
niet goed signaleert
In de volgende situaties werkt de RSA
niet normaal en worden verkeersborden
mogelijk niet herkend, worden onjuiste
verkeersborden weergegeven, enz. Dit
duidt echter niet op een storing.
• De camera voor is niet goed uitgelijnd
doordat de sensor, enz. is blootgesteld
aan hevige schokken.
• Er zit(ten) vuil, sneeuw, stickers, enz.
op de voorruit in de buurt van de
camera voor.
• Onder barre weersomstandigheden,
bijvoorbeeld bij zware regenval, mist,
sneeuw of zandstormen
• Licht van een tegenligger, de zon, enz.
dringt de camera voor binnen.
• Het verkeersbord is vuil of vervaagd,
staat scheef of is krom.
• Het elektronische verkeersbord heeft
weinig contrast.
• Het verkeersbord gaat helemaal of
gedeeltelijk verscholen achter
boombladeren, een paal, o.i.d.
• Het verkeersbord is alleen korte tijd
zichtbaar voor de camera voor.
• De omgeving (bij afslaan,
rijstrookwisseling, enz.) wordt onjuist
beoordeeld.
• Wanneer een verkeersbord niet van
toepassing is op de rijstrook waar op
dat moment op wordt gereden, maar
dit bord wel direct na een vertakking
van de snelweg staat of bij een
aangrenzende rijstrook net voordat
rijstroken samenkomen.
• Er zitten stickers op de achterzijde van
de voorligger.
• Er wordt een verkeersbord herkend
dat lijkt op een verkeersbord dat
compatibel is met het systeem.
• Mogelijk worden verkeersborden met
de snelheidslimiet voor parallelwegen
gesignaleerd en weergegeven(wanneer deze in het zicht van de
camera voor staan) terwijl de auto op
de hoofdweg rijdt.
• Mogelijk worden verkeersborden met
de maximaal toegestane snelheid voor
afslagen van rotondes gesignaleerd
en weergegeven (wanneer deze in het
zicht van de camera voor staan) terwijl
de auto op de rotonde rijdt.
• De voorzijde van de auto staat
omhoog of omlaag door de belading
van de auto.
•
De helderheid van het omgevingslicht is
niet voldoende of verandert plotseling.
• Wanneer een verkeersbord voor
trucks, enz. wordt herkend.
• Er wordt met de auto in een land
gereden waar het verkeer aan de
andere kant rijdt.
•
De kaartgegevens van het navigatie-
systeem zijn niet meer up-to-date.
• Het navigatiesysteem werkt niet.
• De snelheidsinformatie die op het
instrumentenpaneel wordt
weergegeven verschilt mogelijk van
de informatie die wordt weergegeven
op het navigatiesysteem als gevolg
van de gebruikte kaartgegevens van
het navigatiesysteem.
Weergave verkeersbord snelheidslimiet
Als het contact de laatste keer UIT werd
gezet terwijl er een verkeersbord met de
maximaal toegestane snelheid op het
multi-informatiedisplay werd weerge-
geven, wordt datzelfde verkeersbord
weer weergegeven wanneer het contact
AAN wordt gezet.
Als “RSA Malfunction Visit Your
Dealer” (Storing in RSA. Ga naar uw
dealer) wordt weergegeven
Er is mogelijk een storing in het systeem
aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
4.5 Gebruik van de ondersteunende systemen
235
4
Rijden

Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aange-
past aan de persoonlijke voorkeur.
(Systemen met mogelijkheden voor perso-
onlijke voorkeursinstellingen:→
blz. 415)
4.5.6 BSM (Blind Spot Monitor)
De Blind Spot Monitor is een systeem dat
radarsensoren aan de linker en rechter
binnenzijde van de achterbumper gebruikt
om de bestuurder te helpen de veiligheid te
controleren bij het wisselen van rijstrook.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd veilig
en houd rekening met de omgeving.
De Blind Spot Monitor is een aanvullende
functie die de bestuurder er attent op
maakt dat er zich een auto in de dode
hoek van de buitenspiegels bevindt of
snel van achteren nadert richting de dode
hoek. Vertrouw niet blindelings op de
Blind Spot Monitor. Omdat de functie niet
kan beoordelen of het veilig is om van
rijstrook te wisselen, kan, als uitsluitend
op het systeem wordt vertrouwd, een
aanrijding het gevolg zijn, waardoor
dodelijk of ernstig letsel kan ontstaan.
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed
werkt, dient de bestuurder altijd zelf de
veiligheid te controleren.
Systeemonderdelen
ABedieningstoetsen
instrumentenpaneel
In-/uitschakelen van de Blind Spot
Monitor.
BIndicatoren in buitenspiegel
Tijdens het rijden:
Wanneer een auto wordt
gesignaleerd in de dode hoek van de
buitenspiegels of van achteren snel
de dode hoek nadert, gaat de
indicator in de buitenspiegel aan die
zijde branden. Als de
richtingaanwijzerschakelaar wordt
bediend in de richting van de zijde
waar een auto wordt gesignaleerd,
gaat de indicator in de buitenspiegel
knipperen.
CControlelampje BSM OFF
Gaat branden wanneer de Blind Spot
Monitor wordt uitgeschakeld.
Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buiten-
spiegels bij fel zonlicht niet goed te zien.
Wanneer “Blind Spot Monitor
Unavailable” (Blind Spot Monitor niet
beschikbaar) wordt weergegeven op
het multi-informatiedisplay
Er bevindt zich mogelijk ijs, sneeuw,
modder, enz. bij de sensoren op de
achterbumper. (→Blz. 237) Na het
verwijderen van het ijs, de sneeuw, de
modder, enz. van de achterbumper moet
het systeem weer normaal gaan werken.
Ook werken de sensoren mogelijk niet
normaal bij extreem warm of koud weer.
Wanneer “Blind Spot Monitor
Malfunction Visit Your Dealer” (Storing
in Blind Spot Monitor. Ga naar uw
dealer) op het multi-informatiedisplay
wordt weergegeven
Er zit mogelijk een storing in de sensor of
de sensor is niet goed uitgelijnd. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
4.5 Gebruik van de ondersteunende systemen
236

Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden
aangepast aan de persoonlijke voorkeur.
(→Blz. 415)
WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
Er zijn Blind Spot Monitor-sensoren
geplaatst in respectievelijk de linker-
en rechterzijde van de achterbumper.
Houd u aan het volgende om ervoor te
zorgen dat de Blind Spot Monitor goed
werkt.
• Houd de sensoren en de omgeving
ervan op de achterbumper te allen
tijde schoon.
Als een sensor of de omgeving ervan op
de achterbumper vuil is of bedekt is
met sneeuw, werkt de Blind Spot
Monitor mogelijk niet en wordt er een
waarschuwingsmelding (→
blz. 236)
weergegeven. Veeg in dat geval het
vuil of de sneeuw weg en rijd gedu-
rende ongeveer 10 minuten met de
auto terwijl aan de bedrijfscondities
voor de BSM-functie (→blz. 239)
wordt voldaan. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige wanneer de
waarschuwingsmelding niet
verdwijnt.
•Bevestig geen accessoires,
(doorzichtige) stickers, aluminium
tape, enz. op een sensor of het
omliggende gebied op de
achterbumper.
WAARSCHUWING!(Vervolg)
• Stel de sensor en de omgeving ervan
op de achterbumper niet bloot aan
krachtige schokken. Als een sensor
ook maar iets wordt verplaatst,
werkt het systeem mogelijk niet
goed meer en worden auto's
mogelijk niet meer correct
gesignaleerd. Laat in de volgende
gevallen uw auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
– Een sensor of de omgeving ervan is
blootgesteld aan krachtige
schokken.
– Als er krassen op of deuken in de
omgeving van de sensor aanwezig
zijn of als een deel van de sensoren
is losgekomen.
• Neem de sensor niet uit elkaar.
• Breng geen wijzigingen aan de sensor
of de omgeving ervan op de
achterbumper aan.
• Neem contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als een sensor
of de achterbumper moet worden
verwijderd/geplaatst of vervangen.
• Breng geen andere kleur lak dan een
officiële Toyota-kleur aan op de
achterbumper.
In-/uitschakelen van de Blind Spot
Monitor
De Blind Spot Monitor
kan worden
ingeschakeld/uitgeschakeld viavan
het multi-informatiedisplay. (→Blz. 415)
Wanneer de BSM-functie wordt
uitgeschakeld, gaat het controlelampje
BSM OFF branden. (Telkens wanneer het
contact UIT en weer AAN wordt gezet,
wordt de Blind Spot Monitor automatisch
ingeschakeld.)
4.5 Gebruik van de ondersteunende systemen
237
4
Rijden

Werking Blind Spot Monitor
Objecten die kunnen worden gesignaleerd tijdens het rijden
De Blind Spot Monitor maakt gebruik van radarsensoren opzij achter om de volgende
soorten auto's te signaleren die in een aangrenzende rijstrook rijden en brengt de
bestuurder hiervan op de hoogte via de indicatoren in de buitenspiegels.
AAuto's die in het gebied rijden dat
niet in de buitenspiegels te zien in (de
dode hoek)BAuto's die snel van achteren naderen
in het gebied dat niet in de
buitenspiegels te zien in (de dode
hoek)
Detectiebereik tijdens het rijden
Hieronder staan de gebieden aangegeven waarin voertuigen kunnen worden
gesignaleerd.
AOngeveer 0,5 m - 3,5 m vanaf de
zijkanten van de auto*1
BOngeveer 1 m vóór de achterbumper
COngeveer 3 m achter de
achterbumper
DOngeveer3m-60machter de
achterbumper*2
*1Het gebied tussen de zijkanten van de auto en 0,5 m vanaf de zijkant van de auto kan
niet worden gesignaleerd.
Het detectiegebied reikt tot:
4.5 Gebruik van de ondersteunende systemen
238
