4.5.13 RCTA (Rear Crossing
Traffic Alert)*
*Indien aanwezig
De RCTA gebruikt de radarsensoren opzij
achter van de BSM in de achterbumper.
Deze functie is bedoeld om de bestuurder
te helpen gebieden te controleren die bij
het achteruitrijden niet goed zichtbaar
zijn.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd
veilig en houd rekening met de
omgeving. De RCTA is slechts een
aanvullende functie die de bestuurder
waarschuwt wanneer er een auto van
rechts of links achter de auto nadert.
Aangezien de RCTA onder bepaalde
omstandigheden mogelijk niet goed
werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren.
Uitsluitend op deze functie vertrouwen
kan leiden tot een ongeval met dodelijk
of ernstig letsel tot gevolg.
Ervoor zorgen dat het systeem goed
werkt
→Blz. 211
Systeemonderdelen
ABedieningstoetsen
instrumentenpaneel
Inschakelen/uitschakelen van de
RCTA.
BIndicatoren in buitenspiegel
Wanneer een auto wordt
gesignaleerd die van links of rechts
achter nadert, gaan de indicatoren in
beide buitenspiegels knipperen en
klinkt er een zoemer.
CScherm audiosysteem
Wanneer een auto wordt
gesignaleerd die van rechts of links
achter nadert, wordt het RCTA-icoon
(→blz. 224) voor de desbetreffende
zijde weergegeven op het scherm van
het audiosysteem. In deze
afbeelding
*wordt een voorbeeld
getoond van auto's die van zowel
links als rechts achter naderen.
*Afhankelijk van de uitvoering van de
auto en de uitrusting kan het
werkelijke scherm afwijken van deze
afbeelding.
DControlelampje Driving
Assist-informatie
Wanneer de Rear Cross Traffic Alert is
uitgeschakeld, wordt de melding
“Rear Cross Traffic Alert OFF” (Rear
Cross Traffic Alert uit) weergegeven
op het multi-informatiedisplay.
Inschakelen/uitschakelen van de RCTA
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de RCTA in of uit
te schakelen. (→Blz. 82)
1. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
2. Druk op
ofom RCTA te
selecteren en druk vervolgens op.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje Driving
Assist-informatie (→blz. 72) branden. De
melding “Rear Cross Traffic Alert OFF”
(Rear Cross Traffic Alert uit) wordt dan
weergegeven op het multi-
informatiedisplay. De RCTA wordt iedere
keer wanneer het contact AAN wordt
gezet ingeschakeld.
4.5 Gebruik van de ondersteunende systemen
223
4
Rijden

Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de
buitenspiegels bij fel zonlicht niet goed te
zien.Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer
het volume van het audiosysteem hoog
staat.
Radarsensoren opzij achter
→Blz. 211
RCTA
Werking van de RCTA
De RCTA maakt gebruik van radarsensoren achter om auto's die van rechts of links achter
naderen te signaleren en waarschuwt de bestuurder voor de aanwezigheid van dergelijke
auto's door de indicatoren in de buitenspiegels te laten knipperen en een zoemer te laten
klinken.
ANaderende auto'sBDetectiegebieden voor naderende
auto's
Weergave RCTA-icoon
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, wordt
het volgende weergegeven op het
scherm van het audiosysteem.• Voorbeeld (Toyota Parking Assist
Monitor): Er naderen auto's van beide
kanten
4.5 Gebruik van de ondersteunende systemen
224

Detectiegebieden RCTA
Hieronder staan de gebieden aangegeven waarin voertuigen kunnen worden gesignaleerd.
De zoemer kan de bestuurder waarschuwen voor snellere auto's die van verder weg
naderen.
Bijvoorbeeld:
Snelheid nade-
rende autoA
Afstand waarschu-
wing (bij benade-
ring)
56 km/h (snel) 40 m
8 km/h (langzaam) 5,5 m
De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle
onderstaande voorwaarden wordt
voldaan:
• Het contact staat AAN.
• De RCTA is ingeschakeld.
• De selectiehendel staat in stand R.
• De rijsnelheid is lager dan ongeveer
15 km/h.
• De rijsnelheid van de naderende auto
ligt tussen ongeveer 8 km/h en
56 km/h.
Instellen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het
instrumentenpaneel. (→Blz. 82)
1. Selecteer
van het
multi-informatiedisplay.2. Druk op
ofom RCTA te
selecteren en houd vervolgens op
ingedrukt.
3. Selecteer het volume en druk
vervolgens op
.
Elke keer dat de toets wordt
ingedrukt, wijzigt het volume tussen
1,2en3.
Tijdelijk dempen van het geluid van een
zoemer
Als er een object wordt gesignaleerd,
wordt de toets voor tijdelijk dempen
weergegeven op het scherm van het
audiosysteem. Selecteer
om de
zoemer van de Toyota Parking
Assist-sensor, de RCTA en de RCD (indien
aanwezig) te dempen.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de stand van de selectiehendel
wordt gewijzigd.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
4.5 Gebruik van de ondersteunende systemen
225
4
Rijden

Situaties waarin het systeem geen
auto signaleert
De RCTA is niet ontworpen om de
volgende typen voertuigen en/of
objecten te signaleren:
• Auto's die direct van achteren naderen
• Voertuigen die achteruit inparkeren ineen parkeerruimte naast uw auto
• Voertuigen die niet kunnen worden gesignaleerd door de sensoren als
gevolg van obstakels
• Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare
stilstaande objecten
*
• Kleine motorfietsen, fietsen,voetgangers, enz.*
• Voertuigen die van de auto afbewegen*
• Voertuigen die naderen vanuitparkeerruimtes naast uw auto*
• De afstand tussen de sensor en denaderende auto wordt te klein
*Afhankelijk van de omstandigheden
wordt er mogelijk een auto en/of object
gesignaleerd.
Situaties waarin het systeem mogelijk
niet goed werkt
Onder de volgende omstandigheden
signaleert de RCTA auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving
ervan is blootgesteld aan hevige
schokken • Wanneer de sensor of de omgeving
ervan op bovenstaande positie op de
achterbumper is bedekt door modder,
sneeuw of ijs of wanneer er een
sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware
regenval, sneeuw, of mist
•
Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
• Wanneer een auto met hoge snelheid nadert
• Als er uitrusting die een sensor kan hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Bij het achteruitrijden op een helling met een grote verandering in het
hellingspercentage
• Bij het onder een scherpe hoek achte- ruit uitrijden van een parkeerplaats
4.5 Gebruik van de ondersteunende systemen
226

• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is
gestart terwijl de RCTA is
ingeschakeld
• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Bij het rijden met een aanhangwagen
• Bij een duidelijk verschil in hoogte
tussen uw auto en de auto die binnen
het detectiegebied komt
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Wanneer u achteruitrijdend een bocht
maakt
• Wanneer een voertuig een bocht
maakt in het detectiegebiedSituaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is
de kans dat de RCTA onnodig een
voertuig en/of object signaleert groter:
• Wanneer de parkeerplaats uitkijkt op
een straat en er auto's over die straat
rijden
• Wanneer de afstand tussen uw auto
en metalen objecten, zoals een
vangrail, wand, verkeersbord of
geparkeerde auto, die mogelijk
elektrische golven richting de
achterzijde van de auto reflecteren,
kort is
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Wanneer een voertuig uw auto van
opzij passeert
4.5 Gebruik van de ondersteunende systemen
227
4
Rijden

• Wanneer een gesignaleerde
naderende auto een bocht maakt
• Als er zich ronddraaiende objecten,
zoals een ventilator van een
airco-unit, in de buurt van de auto
bevinden
• Als er water op de achterbumper spat
of gespoten wordt, bijvoorbeeld van
een sproeier
• In geval van bewegende objecten
(vlaggen, uitlaatgassen, grote
regendruppels of sneeuwvlokken,
plassen op het wegdek, enz.)
• Wanneer de afstand tussen uw auto
en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
• Roosters en goten
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
4.5.14 RCD-functie (Rear Camera
Detection)*
*Indien aanwezig
Wanneer de auto achteruitrijdt, kan de
Rear Camera Detection-functie
voetgangers signaleren in het
detectiegebied achter de auto. Als een
voetganger wordt gesignaleerd, klinkt er
een zoemer en wordt er een icoon
weergegeven op het scherm van het
audiosysteem om de bestuurder over de
voetganger te informeren.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De herkennings- en
regelmogelijkheden voor dit systeem
zijn beperkt.
De bestuurder moet voorzichtig rijden
door altijd zijn verantwoordelijkheid te
nemen zonder te veel op het systeem te
vertrouwen en inzicht te hebben in de
situaties om hem heen.
Ervoor zorgen dat het systeem goed
werkt
Neem het volgende in acht, want
anders kunnen er gevaarlijke situaties
ontstaan die tot een ongeval kunnen
leiden.
• Reinig de camera altijd zonder hem
te beschadigen.
• Plaats geen op de markt verkrijgbare
elektronische onderdelen (zoals een
verlichte kentekenplaat en
mistlampen) in de buurt van de
camera.
• Stel de omgeving van de camera niet
bloot aan sterke schokken. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als de
omgeving is blootgesteld aan sterke
schokken.
4.5 Gebruik van de ondersteunende systemen
228

WAARSCHUWING!(Vervolg)
• Neem de camera niet uit elkaar,
breng er geen wijzigingen in aan en
spuit hem niet.
• Bevestig geen accessoires of stickers
op de camera.
• Plaats geen op de markt verkrijgbare
beschermingsonderdelen
(bumperbekleding, enz.) op de
achterbumper.
• Zorg ervoor dat de banden altijd de
juiste spanning hebben.
• Zorg ervoor dat de achterklep geheel
is gesloten.
RCD-functie wordt uitgeschakeld
In de volgende situaties wordt het
systeem uitgeschakeld. De RCD-functie
werkt mogelijk niet goed waardoor het
gevaar bestaat dat er een ongeval
gebeurt.
• De hierboven genoemde punten zijn
niet in acht genomen.
• Er zijn andere dan originele
Toyota-onderdelen gebruikt voor de
wielophanging.

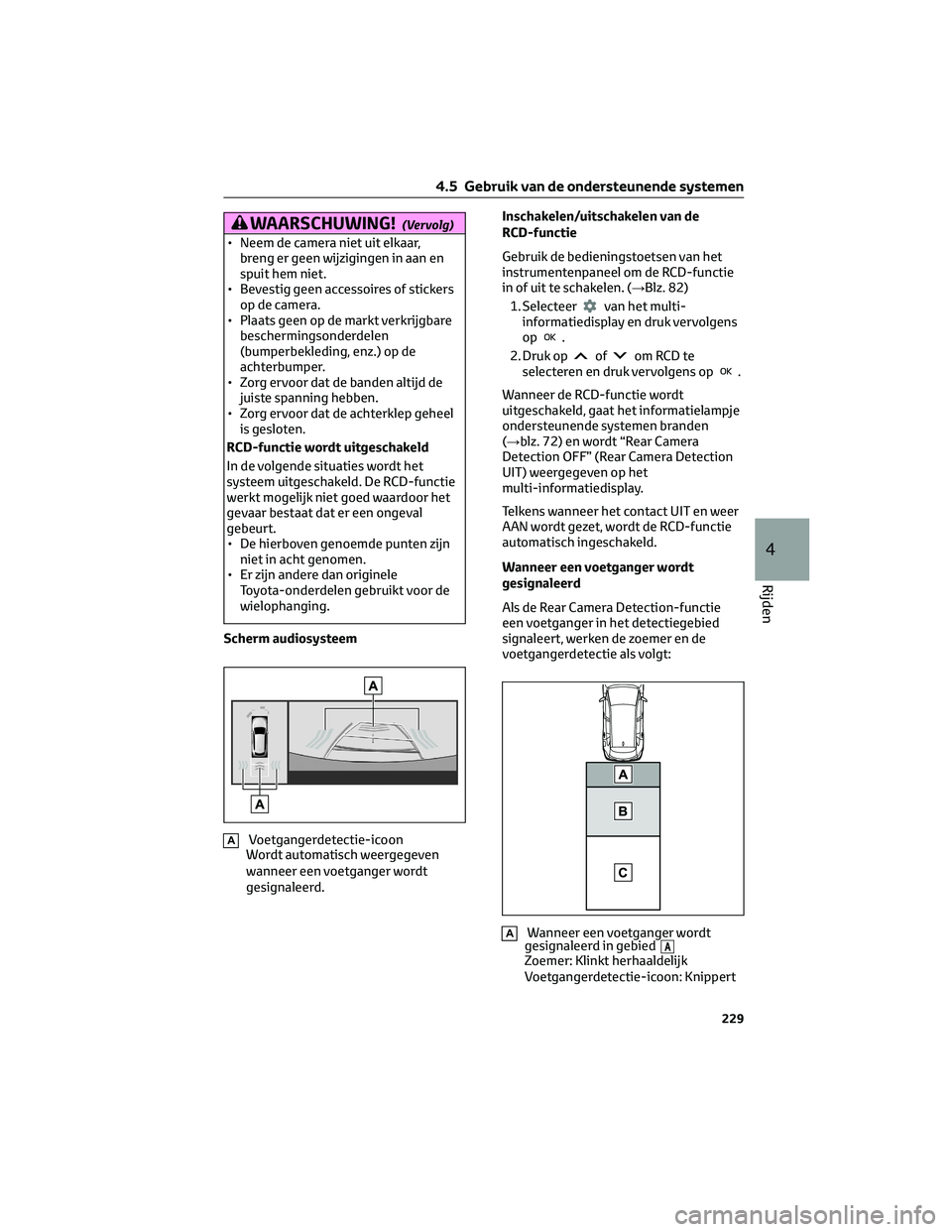

Scherm audiosysteem
AVoetgangerdetectie-icoon
Wordt automatisch weergegeven
wanneer een voetganger wordt
gesignaleerd.Inschakelen/uitschakelen van de
RCD-functie
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de RCD-functie
in of uit te schakelen. (→Blz. 82)
1. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
2. Druk op
ofom RCD te
selecteren en druk vervolgens op.
Wanneer de RCD-functie wordt
uitgeschakeld, gaat het informatielampje
ondersteunende systemen branden
(→blz. 72) en wordt “Rear Camera
Detection OFF” (Rear Camera Detection
UIT) weergegeven op het
multi-informatiedisplay.
Telkens wanneer het contact UIT en weer
AAN wordt gezet, wordt de RCD-functie
automatisch ingeschakeld.
Wanneer een voetganger wordt
gesignaleerd
Als de Rear Camera Detection-functie
een voetganger in het detectiegebied
signaleert, werken de zoemer en de
voetgangerdetectie als volgt:
AWanneer een voetganger wordt
gesignaleerd in gebiedAZoemer: Klinkt herhaaldelijk
Voetgangerdetectie-icoon: Knippert
4.5 Gebruik van de ondersteunende systemen
229
4
Rijden

BWanneer een voetganger wordt
gesignaleerd in gebiedBZoemer (als de auto stilstaat): Klinkt
driemaal
Zoemer (als de auto achteruitrijdt, als
een voetganger de achterzijde van de
auto nadert): Klinkt herhaaldelijk
Voetgangerdetectie-icoon: Knippert
CAls het systeem oordeelt dat de kans
bestaat dat uw auto een voetganger
in gebied
Craakt
Zoemer: Klinkt herhaaldelijk
Voetgangerdetectie-icoon: Knippert
De Rear Camera Detection-functie
werkt wanneer
• Het contact staat AAN.
• De RCD-functie is ingeschakeld.
• De selectiehendel staat in stand R.
• Advanced Park is uitgeschakeld
Instellen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Het volume van de zoemers voor de
Toyota Parking Assist-sensor, RCTA en
RCD worden gelijktijdig aangepast.
(→Blz. 220)
Tijdelijk dempen van het geluid van
een zoemer
Op het scherm van het audiosysteem
wordt een toets MUTE weergegeven
wanneer een object wordt gesignaleerd.
Selecteer
om het geluid van de
zoemer te dempen.
Het geluid van de zoemers voor de
Toyota Parking Assist-sensor, de RCTA
en de RCD-functie wordt gelijktijdig
gedempt.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de stand van de selectiehendel
wordt gewijzigd.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
Situaties waarin het systeem mogelijk
niet goed werkt
• Sommige voetgangers, zoals
onderstaande, worden mogelijk niet
gesignaleerd door de Rear Camera
Detection-functie, waardoor de
functie niet goed werkt:
– Voetgangers die voorover buigen of
hurken
– Voetgangers die liggen
– Voetgangers die rennen
– Voetgangers die plotseling binnen
het detectiegebied komen
– Personen op een fiets, skateboard
of een ander klein vervoermiddel
– Voetgangers die ruimvallende
kleding, zoals een regenjas of een
lange rok, dragen waardoor hun
silhouet vaag wordt
– Voetgangers van wie het lichaam
gedeeltelijk verborgen is achter een
object, zoals een winkelwagen of
paraplu
– Voetgangers die niet te zien zijn
door donkerte, bijvoorbeeld 's
nachts
• In bepaalde situaties, zoals
onderstaande, worden voetgangers
mogelijk niet gesignaleerd door de
Rear Camera Detection-functie,
waardoor de functie niet goed werkt:
– Bij achteruitrijden in slecht weer
(regen, sneeuw, mist, enz.)
– Wanneer de camera achter is bedekt
(er zit vuil, sneeuw, ijs, enz. op) of als
er krassen op zitten
–
Wanneer een zeer fel licht,
bijvoorbeeld de zon of de koplampen
van een ander voertuig, rechtstreeks
in de camera achter schijnt
4.5 Gebruik van de ondersteunende systemen
230
