1.4

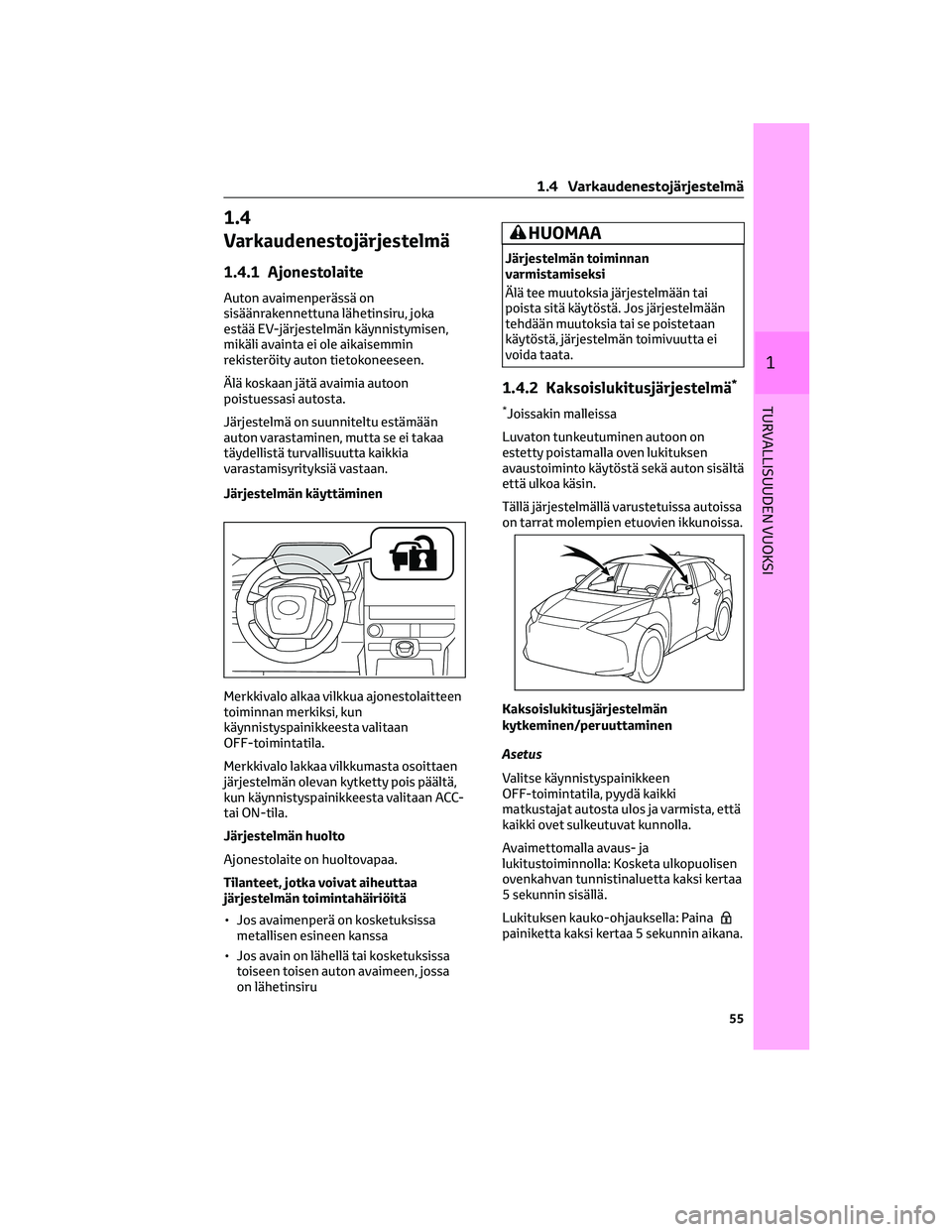

Varkaudenestojärjestelmä
1.4.1 Ajonestolaite
Auton avaimenperässä on
sisäänrakennettuna lähetinsiru, joka
estää EV-järjestelmän käynnistymisen,
mikäli avainta ei ole aikaisemmin
rekisteröity auton tietokoneeseen.
Älä koskaan jätä avaimia autoon
poistuessasi autosta.
Järjestelmä on suunniteltu estämään
auton varastaminen, mutta se ei takaa
täydellistä turvallisuutta kaikkia
varastamisyrityksiä vastaan.
Järjestelmän käyttäminen
Merkkivalo alkaa vilkkua ajonestolaitteen
toiminnan merkiksi, kun
käynnistyspainikkeesta valitaan
OFF-toimintatila.
Merkkivalo lakkaa vilkkumasta osoittaen
järjestelmän olevan kytketty pois päältä,
kun käynnistyspainikkeesta valitaan ACC-
tai ON-tila.
Järjestelmän huolto
Ajonestolaite on huoltovapaa.
Tilanteet, jotka voivat aiheuttaa
järjestelmän toimintahäiriöitä
• Jos avaimenperä on kosketuksissa
metallisen esineen kanssa
• Jos avain on lähellä tai kosketuksissa
toiseen toisen auton avaimeen, jossa
on lähetinsiru
HUOMAA
Järjestelmän toiminnan
varmistamiseksi
Älä tee muutoksia järjestelmään tai
poista sitä käytöstä. Jos järjestelmään
tehdään muutoksia tai se poistetaan
käytöstä, järjestelmän toimivuutta ei
voida taata.
1.4.2 Kaksoislukitusjärjestelmä*
*Joissakin malleissa
Luvaton tunkeutuminen autoon on
estetty poistamalla oven lukituksen
avaustoiminto käytöstä sekä auton sisältä
että ulkoa käsin.
Tällä järjestelmällä varustetuissa autoissa
on tarrat molempien etuovien ikkunoissa.
Kaksoislukitusjärjestelmän
kytkeminen/peruuttaminen
Asetus
Valitse käynnistyspainikkeen
OFF-toimintatila, pyydä kaikki
matkustajat autosta ulos ja varmista, että
kaikki ovet sulkeutuvat kunnolla.
Avaimettomalla avaus- ja
lukitustoiminnolla: Kosketa ulkopuolisen
ovenkahvan tunnistinaluetta kaksi kertaa
5 sekunnin sisällä.
Lukituksen kauko-ohjauksella: Paina
painiketta kaksi kertaa 5 sekunnin aikana.
1 .4 Varkaudenestojärjestelmä
55
1
TURVALLISUUDEN VUOKSI

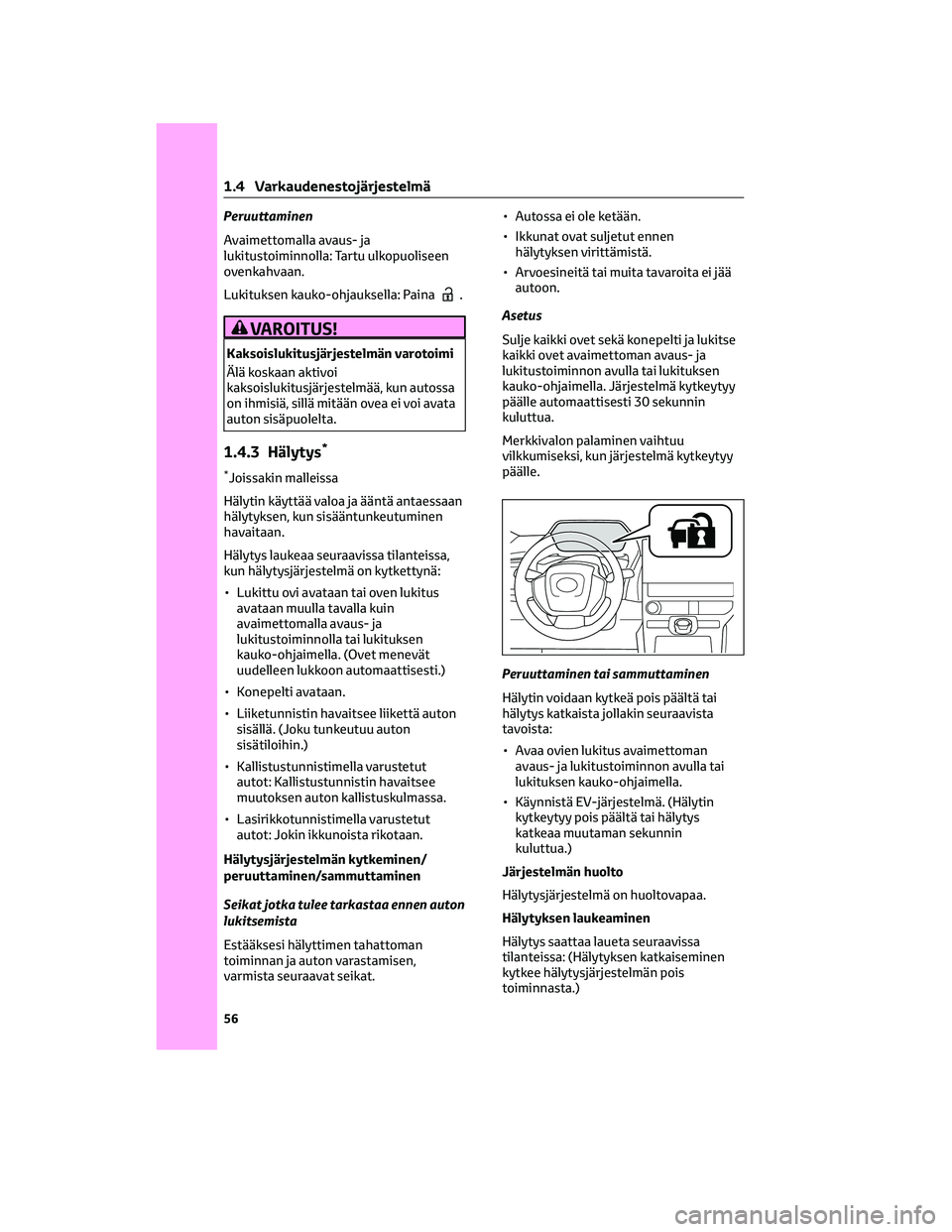

Peruuttaminen
Avaimettomalla avaus- ja
lukitustoiminnolla: Tartu ulkopuoliseen
ovenkahvaan.
Lukituksen kauko-ohjauksella: Paina
.
VAROITUS!
Kaksoislukitusjärjestelmän varotoimi
Älä koskaan aktivoi
kaksoislukitusjärjestelmää, kun autossa
on ihmisiä, sillä mitään ovea ei voi avata
auton sisäpuolelta.
1.4.3 Hälytys*
*Joissakin malleissa
Hälytin käyttää valoa ja ääntä antaessaan
hälytyksen, kun sisääntunkeutuminen
havaitaan.
Hälytys laukeaa seuraavissa tilanteissa,
kun hälytysjärjestelmä on kytkettynä:
• Lukittu ovi avataan tai oven lukitus
avataan muulla tavalla kuin
avaimettomalla avaus- ja
lukitustoiminnolla tai lukituksen
kauko-ohjaimella. (Ovet menevät
uudelleen lukkoon automaattisesti.)
• Konepelti avataan.
• Liiketunnistin havaitsee liikettä auton
sisällä. (Joku tunkeutuu auton
sisätiloihin.)
• Kallistustunnistimella varustetut
autot: Kallistustunnistin havaitsee
muutoksen auton kallistuskulmassa.
• Lasirikkotunnistimella varustetut
autot: Jokin ikkunoista rikotaan.
Hälytysjärjestelmän kytkeminen/
peruuttaminen/sammuttaminen
Seikat jotka tulee tarkastaa ennen auton
lukitsemista
Estääksesi hälyttimen tahattoman
toiminnan ja auton varastamisen,
varmista seuraavat seikat.• Autossa ei ole ketään.
• Ikkunat ovat suljetut ennen
hälytyksen virittämistä.
• Arvoesineitä tai muita tavaroita ei jää
autoon.
Asetus
Sulje kaikki ovet sekä konepelti ja lukitse
kaikki ovet avaimettoman avaus- ja
lukitustoiminnon avulla tai lukituksen
kauko-ohjaimella. Järjestelmä kytkeytyy
päälle automaattisesti 30 sekunnin
kuluttua.
Merkkivalon palaminen vaihtuu
vilkkumiseksi, kun järjestelmä kytkeytyy
päälle.
Peruuttaminen tai sammuttaminen
Hälytin voidaan kytkeä pois päältä tai
hälytys katkaista jollakin seuraavista
tavoista:
• Avaa ovien lukitus avaimettoman
avaus- ja lukitustoiminnon avulla tai
lukituksen kauko-ohjaimella.
• Käynnistä EV-järjestelmä. (Hälytin
kytkeytyy pois päältä tai hälytys
katkeaa muutaman sekunnin
kuluttua.)
Järjestelmän huolto
Hälytysjärjestelmä on huoltovapaa.
Hälytyksen laukeaminen
Hälytys saattaa laueta seuraavissa
tilanteissa: (Hälytyksen katkaiseminen
kytkee hälytysjärjestelmän pois
toiminnasta.)
1 .4 Varkaudenestojärjestelmä
56

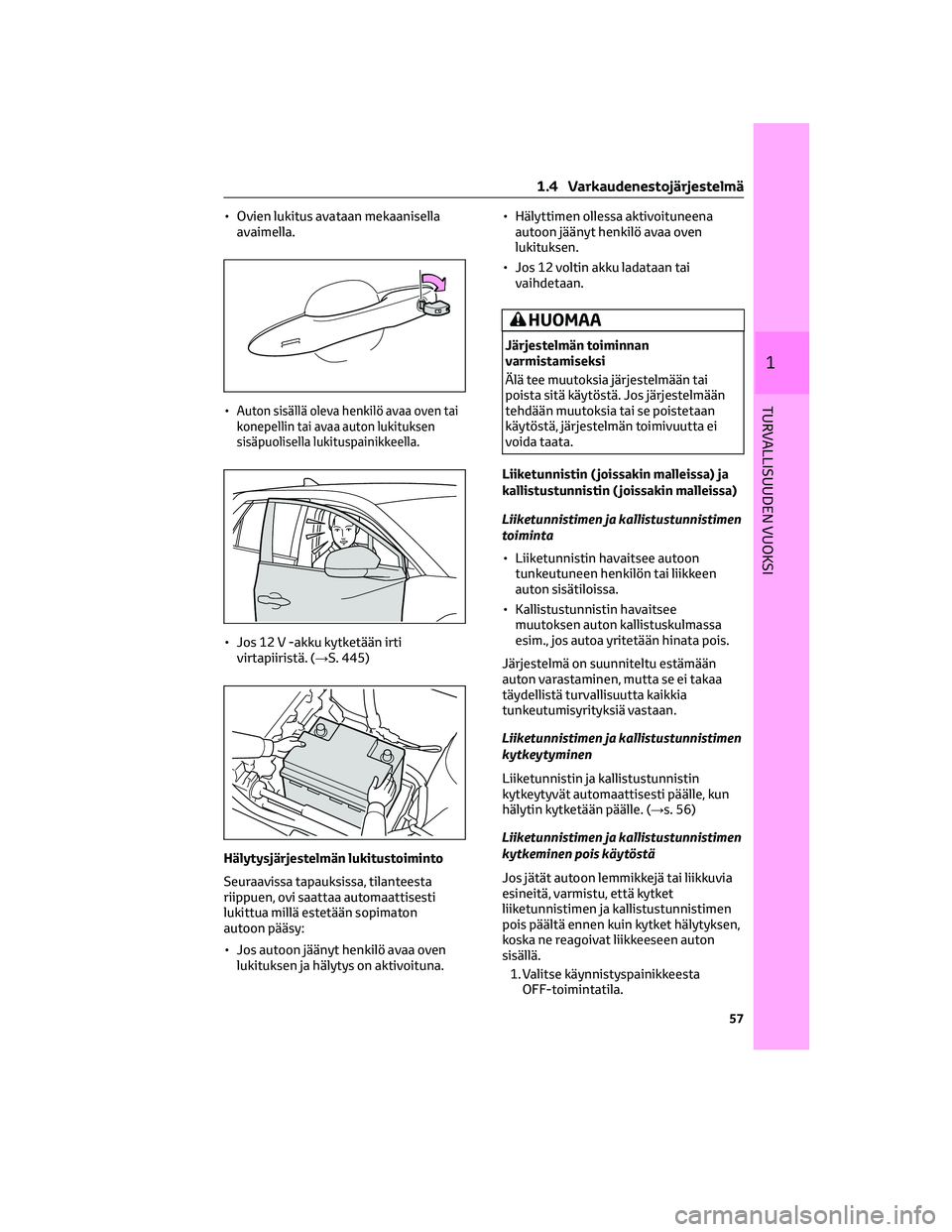

• Ovien lukitus avataan mekaanisella
avaimella.
•
Auton sisällä oleva henkilö avaa oven tai
konepellin tai avaa auton lukituksen
sisäpuolisella lukituspainikkeella.
• Jos 12 V -akku kytketään irti
virtapiiristä. (→S. 445)
Hälytysjärjestelmän lukitustoiminto
Seuraavissa tapauksissa, tilanteesta
riippuen, ovi saattaa automaattisesti
lukittua millä estetään sopimaton
autoon pääsy:
• Jos autoon jäänyt henkilö avaa oven
lukituksen ja hälytys on aktivoituna.• Hälyttimen ollessa aktivoituneena
autoon jäänyt henkilö avaa oven
lukituksen.
• Jos 12 voltin akku ladataan tai
vaihdetaan.
HUOMAA
Järjestelmän toiminnan
varmistamiseksi
Älä tee muutoksia järjestelmään tai
poista sitä käytöstä. Jos järjestelmään
tehdään muutoksia tai se poistetaan
käytöstä, järjestelmän toimivuutta ei
voida taata.
Liiketunnistin ( joissakin malleissa) ja
kallistustunnistin ( joissakin malleissa)
Liiketunnistimen ja kallistustunnistimen
toiminta
• Liiketunnistin havaitsee autoon
tunkeutuneen henkilön tai liikkeen
auton sisätiloissa.
• Kallistustunnistin havaitsee
muutoksen auton kallistuskulmassa
esim., jos autoa yritetään hinata pois.
Järjestelmä on suunniteltu estämään
auton varastaminen, mutta se ei takaa
täydellistä turvallisuutta kaikkia
tunkeutumisyrityksiä vastaan.
Liiketunnistimen ja kallistustunnistimen
kytkeytyminen
Liiketunnistin ja kallistustunnistin
kytkeytyvät automaattisesti päälle, kun
hälytin kytketään päälle. (→s. 56)
Liiketunnistimen ja kallistustunnistimen
kytkeminen pois käytöstä
Jos jätät autoon lemmikkejä tai liikkuvia
esineitä, varmistu, että kytket
liiketunnistimen ja kallistustunnistimen
pois päältä ennen kuin kytket hälytyksen,
koska ne reagoivat liikkeeseen auton
sisällä.
1. Valitse käynnistyspainikkeesta
OFF-toimintatila.
1 .4 Varkaudenestojärjestelmä
57
1
TURVALLISUUDEN VUOKSI

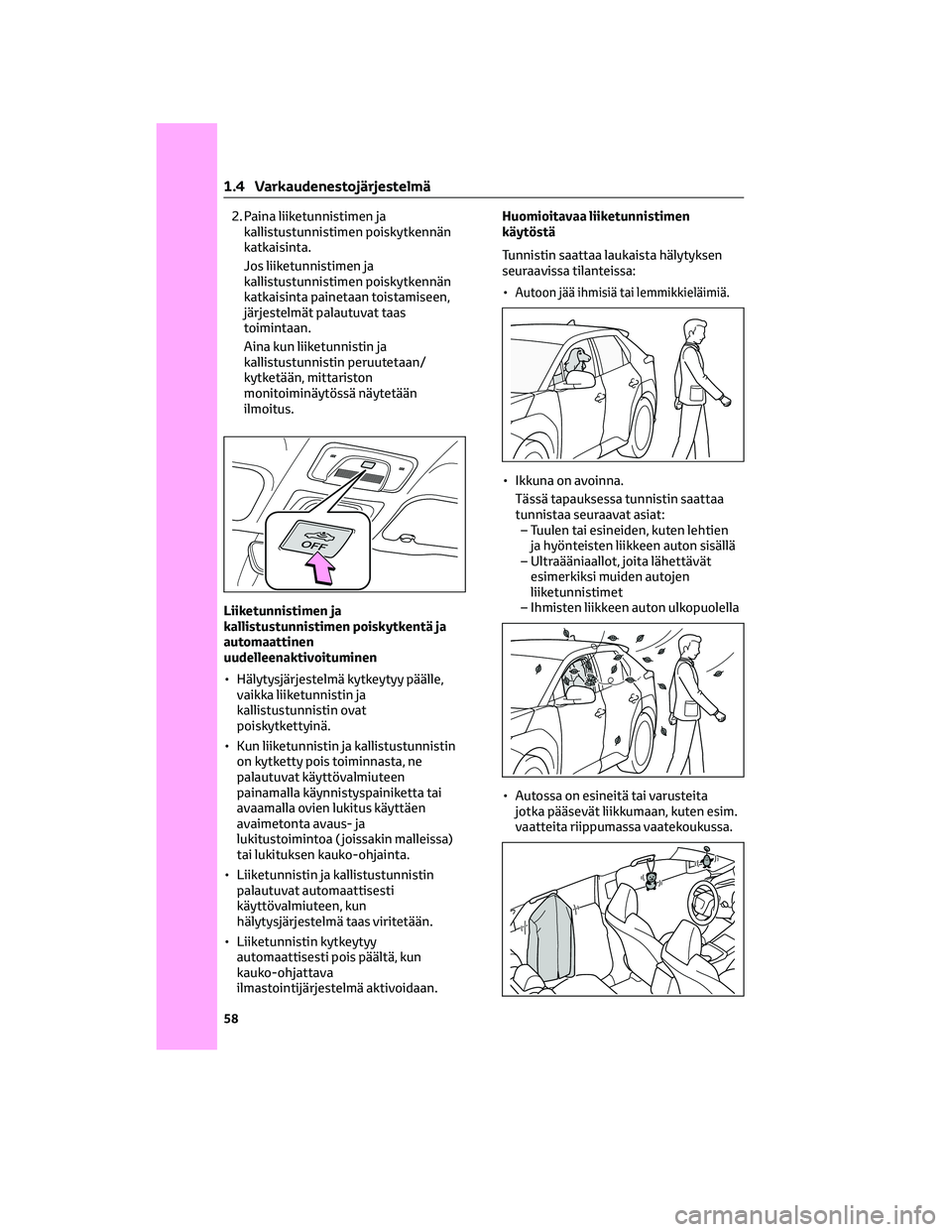

2. Paina liiketunnistimen ja
kallistustunnistimen poiskytkennän
katkaisinta.
Jos liiketunnistimen ja
kallistustunnistimen poiskytkennän
katkaisinta painetaan toistamiseen,
järjestelmät palautuvat taas
toimintaan.
Aina kun liiketunnistin ja
kallistustunnistin peruutetaan/
kytketään, mittariston
monitoiminäytössä näytetään
ilmoitus.
Liiketunnistimen ja
kallistustunnistimen poiskytkentä ja
automaattinen
uudelleenaktivoituminen
• Hälytysjärjestelmä kytkeytyy päälle,
vaikka liiketunnistin ja
kallistustunnistin ovat
poiskytkettyinä.
• Kun liiketunnistin ja kallistustunnistin
on kytketty pois toiminnasta, ne
palautuvat käyttövalmiuteen
painamalla käynnistyspainiketta tai
avaamalla ovien lukitus käyttäen
avaimetonta avaus- ja
lukitustoimintoa ( joissakin malleissa)
tai lukituksen kauko-ohjainta.
• Liiketunnistin ja kallistustunnistin
palautuvat automaattisesti
käyttövalmiuteen, kun
hälytysjärjestelmä taas viritetään.
• Liiketunnistin kytkeytyy
automaattisesti pois päältä, kun
kauko-ohjattava
ilmastointijärjestelmä aktivoidaan.Huomioitavaa liiketunnistimen
käytöstä
Tunnistin saattaa laukaista hälytyksen
seuraavissa tilanteissa:
•
Autoon jää ihmisiä tai lemmikkieläimiä.
• Ikkuna on avoinna.
Tässä tapauksessa tunnistin saattaa
tunnistaa seuraavat asiat:
– Tuulen tai esineiden, kuten lehtien
ja hyönteisten liikkeen auton sisällä
– Ultraääniaallot, joita lähettävät
esimerkiksi muiden autojen
liiketunnistimet
– Ihmisten liikkeen auton ulkopuolella
• Autossa on esineitä tai varusteita
jotka pääsevät liikkumaan, kuten esim.
vaatteita riippumassa vaatekoukussa.
1 .4 Varkaudenestojärjestelmä
58

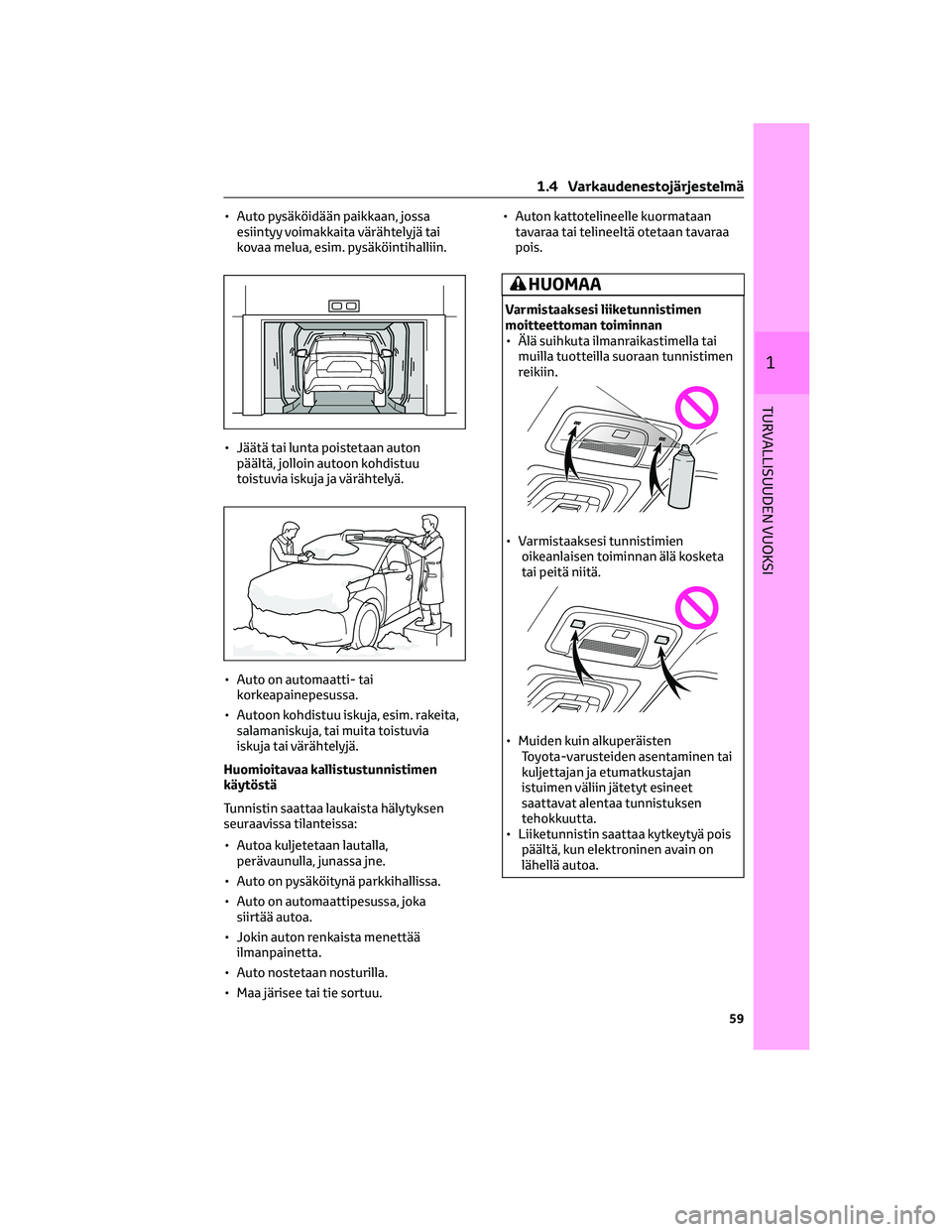

• Auto pysäköidään paikkaan, jossa
esiintyy voimakkaita värähtelyjä tai
kovaa melua, esim. pysäköintihalliin.
• Jäätä tai lunta poistetaan auton
päältä, jolloin autoon kohdistuu
toistuvia iskuja ja värähtelyä.
• Auto on automaatti- tai
korkeapainepesussa.
• Autoon kohdistuu iskuja, esim. rakeita,
salamaniskuja, tai muita toistuvia
iskuja tai värähtelyjä.
Huomioitavaa kallistustunnistimen
käytöstä
Tunnistin saattaa laukaista hälytyksen
seuraavissa tilanteissa:
• Autoa kuljetetaan lautalla,
perävaunulla, junassa jne.
• Auto on pysäköitynä parkkihallissa.
• Auto on automaattipesussa, joka
siirtää autoa.
• Jokin auton renkaista menettää
ilmanpainetta.
• Auto nostetaan nosturilla.
• Maa järisee tai tie sortuu.• Auton kattotelineelle kuormataan
tavaraa tai telineeltä otetaan tavaraa
pois.
HUOMAA
Varmistaaksesi liiketunnistimen
moitteettoman toiminnan
• Älä suihkuta ilmanraikastimella tai
muilla tuotteilla suoraan tunnistimen
reikiin.
• Varmistaaksesi tunnistimien
oikeanlaisen toiminnan älä kosketa
tai peitä niitä.
• Muiden kuin alkuperäisten
Toyota-varusteiden asentaminen tai
kuljettajan ja etumatkustajan
istuimen väliin jätetyt esineet
saattavat alentaa tunnistuksen
tehokkuutta.
• Liiketunnistin saattaa kytkeytyä pois
päältä, kun elektroninen avain on
lähellä autoa.
1 .4 Varkaudenestojärjestelmä
59
1
TURVALLISUUDEN VUOKSI

1 .4 Varkaudenestojärjestelmä
60

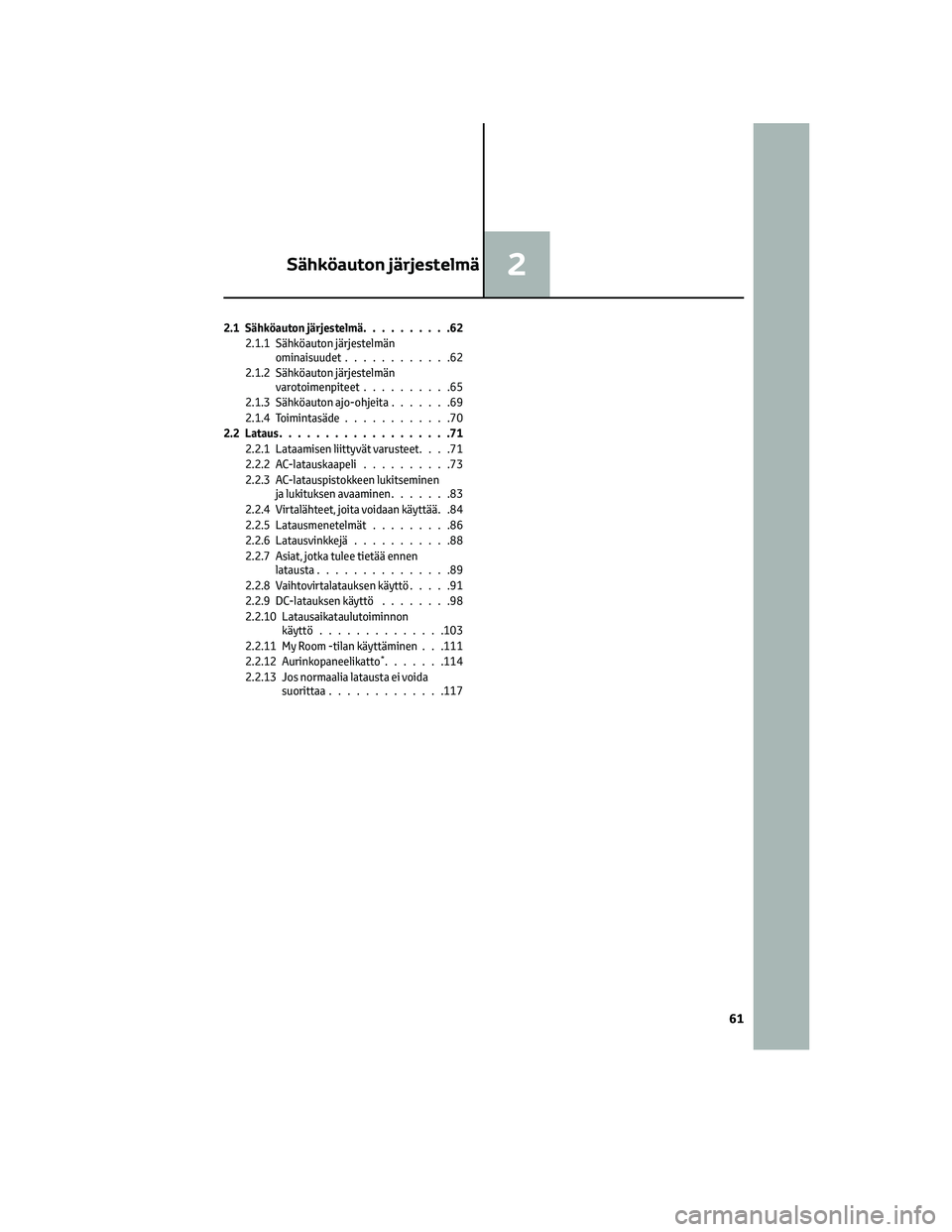

2.1 Sähköauton järjestelmä..........62
2.1.1 Sähköauton järjestelmän
ominaisuudet............62
2.1.2 Sähköauton järjestelmän
varotoimenpiteet..........65
2.1.3 Sähköauton ajo-ohjeita.......69
2.1.4 Toimintasäde............70
2.2Lataus...................71
2.2.1 Lataamisen liittyvät varusteet....71
2.2.2 AC-latauskaapeli..........73
2.2.3 AC-latauspistokkeen lukitseminen
ja lukituksen avaaminen.......83
2.2.4 Virtalähteet, joita voidaan käyttää. .84
2.2.5 Latausmenetelmät.........86
2.2.6 Latausvinkkejä...........88
2.2.7 Asiat, jotka tulee tietää ennen
latausta...............89
2.2.8 Vaihtovirtalatauksen käyttö.....91
2.2.9 DC-latauksen käyttö........98
2.2.10 Latausaikataulutoiminnon
käyttö..............103
2.2.11 My Room -tilan käyttäminen . . .111
2.2.12 Aurinkopaneelikatto
*.......114
2.2.13 Jos normaalia latausta ei voida
suorittaa.............117
Sähköauton järjestelmä2
61

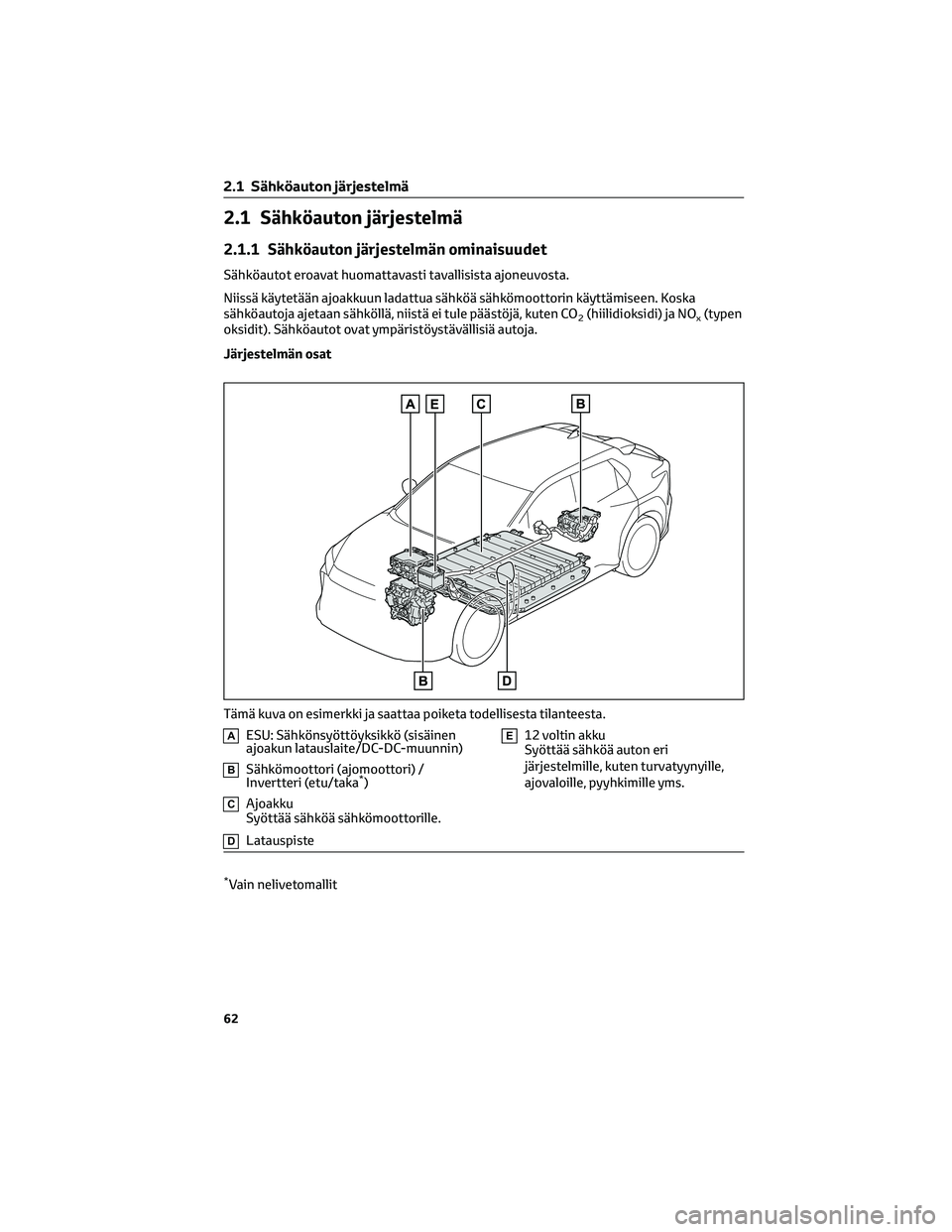

2.1 Sähköauton järjestelmä
2.1.1 Sähköauton järjestelmän ominaisuudet
Sähköautot eroavat huomattavasti tavallisista ajoneuvosta.
Niissä käytetään ajoakkuun ladattua sähköä sähkömoottorin käyttämiseen. Koska
sähköautoja ajetaan sähköllä, niistä ei tule päästöjä, kuten CO
2(hiilidioksidi) ja NOx(typen
oksidit). Sähköautot ovat ympäristöystävällisiä autoja.
Järjestelmän osat
AESU: Sähkönsyöttöyksikkö (sisäinen
ajoakun latauslaite/DC-DC-muunnin)
BSähkömoottori (ajomoottori) /
Invertteri (etu/taka*)
CAjoakku
Syöttää sähköä sähkömoottorille.
DLatauspiste
E12 voltin akku
Syöttää sähköä auton eri
järjestelmille, kuten turvatyynyille,
ajovaloille, pyyhkimille yms.
*Vain nelivetomallit
Tämä kuva on esimerkki ja saattaa poiketa todellisesta tilanteesta.
