2.2.10 Latausaikataulutoiminnon
käyttö
AC-lataus voidaan suorittaa haluttuun
aikaan rekisteröimällä latausaikataulu.
Kalenterin asetukset
Latausaikataulu suoritetaan
monitoiminäytöllä olevan päivämäärän ja
kellonajan mukaisesti. Katso
“Asetukset-näyttö” (→s. 137)
Jos kalenterin asetusten tarkastusnäyttö
tulee näkyviin, kun latausaikataulua
yritettiin rekisteröidä, tarkista että oikea
päivämäärä on asetettu. Jos se on
virheellinen, korjaa se.
Jos kalenterin tiedot ovat virheelliset,
latausaikataulutoiminto ei toimi
normaalisti.
Latausaikataulun asetukset
Kun rekisteröit latausaikataulua,
seuraavia asetuksia voidaan muuttaa.
Valitse lataustapa
Yksi seuraavista lataustavoista voidaan
valita.
“Lähtö”
Aloittaa latauksen asetettuna
ajankohtana
*ja lopettaa latauksen, kun
akku on täyteen varattu.
“Start-Stop” (aloitus, lopetus)
AC-lataus suoritetaan asetetun
aloitusajan ja lopetusajan mukaan.
*
*
Ajoakun tilasta riippuen latauksen
aloittamisen ajoituksessa saattaa olla
pieni poikkeama.
Toistuva asetus
Voit asettaa säännöllisen
latausaikataulun valitsemalla haluamasi
viikon päivä. Valitse yksi tai useampi
viikonpäivä suorittaaksesi
latausaikataulun."Lataa nyt" -toiminnon kytkeminen
päälle ja pois päältä
Halutessasi aloittaa latauksen latausaika-
taulun asetusta muuttamatta kytke ”Lataa
nyt” -toiminto päälle ohittaaksesi tilapäi-
sesti latausaikataulun ja mahdollistaaksesi
latauksen alkamisen AC-latauspistokkeen
kiinnittämisen jälkeen.
*
*Jos latauspistoke irrotetaan latauksen
aikana latausaikataulun ollessa
rekisteröitynä ja "Lataa nyt" -toiminnon
ollessa päälle kytkettynä, "Lataa nyt"
-toiminto kytkeytyy pois toiminnasta.
"Seur. tapahtuma"
Rekisteröidyistä latausaikatauluista lähin
latausaikataulu kuluvan ajan jälkeen on
nimeltään “Seur. tapahtuma”.
Latausaikataulua varten AC-lataus
suoritetaan seuraavan tapahtuman
mukaisesti.
Latausaikataulun rekisteröinti
Latausaikataulu voidaan rekisteröidä
monitoiminäytöllä tai mediakeskuksen
kautta.
• Toimenpiteet monitoiminäytöllä:
→S. 104
• Toimenpiteet mediakeskuksessa:
→S. 107
Latausaikataulu
• Latausaikataulua ei voi muuttaa ajon
aikana.
• Enimmillään 15 latausaikataulua
voidaan rekisteröidä.
2.2 Lataus
103
2
Sähköauton järjestelmä

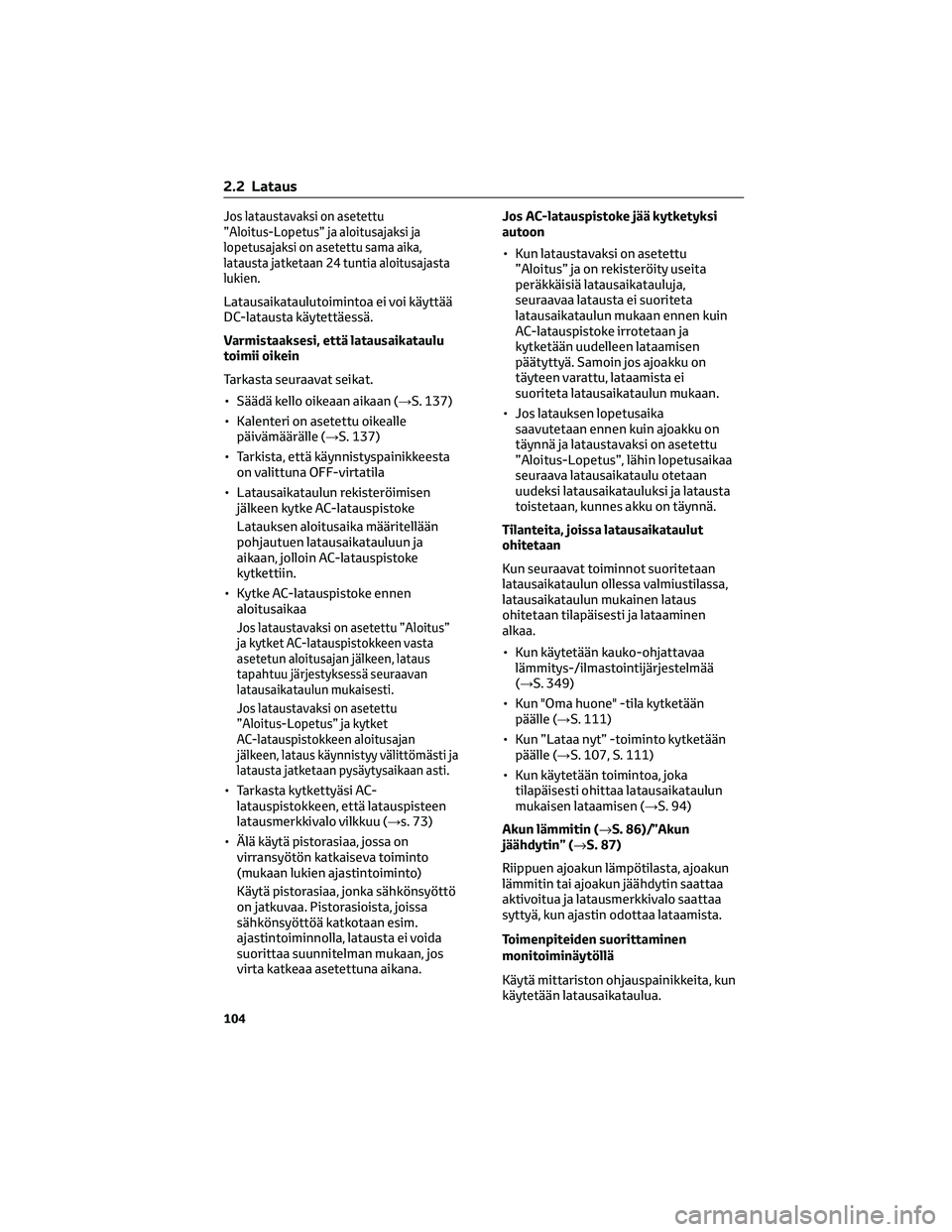

Jos lataustavaksi on asetettu
”Aloitus-Lopetus” ja aloitusajaksi ja
lopetusajaksi on asetettu sama aika,
latausta jatketaan 24 tuntia aloitusajasta
lukien.
Latausaikataulutoimintoa ei voi käyttää
DC-latausta käytettäessä.
Varmistaaksesi, että latausaikataulu
toimii oikein
Tarkasta seuraavat seikat.
• Säädä kello oikeaan aikaan (→S. 137)
• Kalenteri on asetettu oikealle
päivämäärälle (→S. 137)
• Tarkista, että käynnistyspainikkeesta
on valittuna OFF-virtatila
• Latausaikataulun rekisteröimisen
jälkeen kytke AC-latauspistoke
Latauksen aloitusaika määritellään
pohjautuen latausaikatauluun ja
aikaan, jolloin AC-latauspistoke
kytkettiin.
• Kytke AC-latauspistoke ennen
aloitusaikaa
Jos lataustavaksi on asetettu ”Aloitus”
ja kytket AC-latauspistokkeen vasta
asetetun aloitusajan jälkeen, lataus
tapahtuu järjestyksessä seuraavan
latausaikataulun mukaisesti.
Jos lataustavaksi on asetettu
”Aloitus-Lopetus” ja kytket
AC-latauspistokkeen aloitusajan
jälkeen, lataus käynnistyy välittömästi ja
latausta jatketaan pysäytysaikaan asti.
• Tarkasta kytkettyäsi AC-
latauspistokkeen, että latauspisteen
latausmerkkivalo vilkkuu (→s. 73)
• Älä käytä pistorasiaa, jossa on
virransyötön katkaiseva toiminto
(mukaan lukien ajastintoiminto)
Käytä pistorasiaa, jonka sähkönsyöttö
on jatkuvaa. Pistorasioista, joissa
sähkönsyöttöä katkotaan esim.
ajastintoiminnolla, latausta ei voida
suorittaa suunnitelman mukaan, jos
virta katkeaa asetettuna aikana.Jos AC-latauspistoke jää kytketyksi
autoon
• Kun lataustavaksi on asetettu
”Aloitus” ja on rekisteröity useita
peräkkäisiä latausaikatauluja,
seuraavaa latausta ei suoriteta
latausaikataulun mukaan ennen kuin
AC-latauspistoke irrotetaan ja
kytketään uudelleen lataamisen
päätyttyä. Samoin jos ajoakku on
täyteen varattu, lataamista ei
suoriteta latausaikataulun mukaan.
• Jos latauksen lopetusaika
saavutetaan ennen kuin ajoakku on
täynnä ja lataustavaksi on asetettu
”Aloitus-Lopetus”, lähin lopetusaikaa
seuraava latausaikataulu otetaan
uudeksi latausaikatauluksi ja latausta
toistetaan, kunnes akku on täynnä.
Tilanteita, joissa latausaikataulut
ohitetaan
Kun seuraavat toiminnot suoritetaan
latausaikataulun ollessa valmiustilassa,
latausaikataulun mukainen lataus
ohitetaan tilapäisesti ja lataaminen
alkaa.
• Kun käytetään kauko-ohjattavaa
lämmitys-/ilmastointijärjestelmää
(→S. 349)
• Kun "Oma huone" -tila kytketään
päälle (→S. 111)
• Kun ”Lataa nyt” -toiminto kytketään
päälle (→S. 107, S. 111)
• Kun käytetään toimintoa, joka
tilapäisesti ohittaa latausaikataulun
mukaisen lataamisen (→S. 94)
Akun lämmitin (→S. 86)/”Akun
jäähdytin” (→S. 87)
Riippuen ajoakun lämpötilasta, ajoakun
lämmitin tai ajoakun jäähdytin saattaa
aktivoitua ja latausmerkkivalo saattaa
syttyä, kun ajastin odottaa lataamista.
Toimenpiteiden suorittaminen
monitoiminäytöllä
Käytä mittariston ohjauspainikkeita, kun
käytetään latausaikataulua.
2.2 Lataus
104

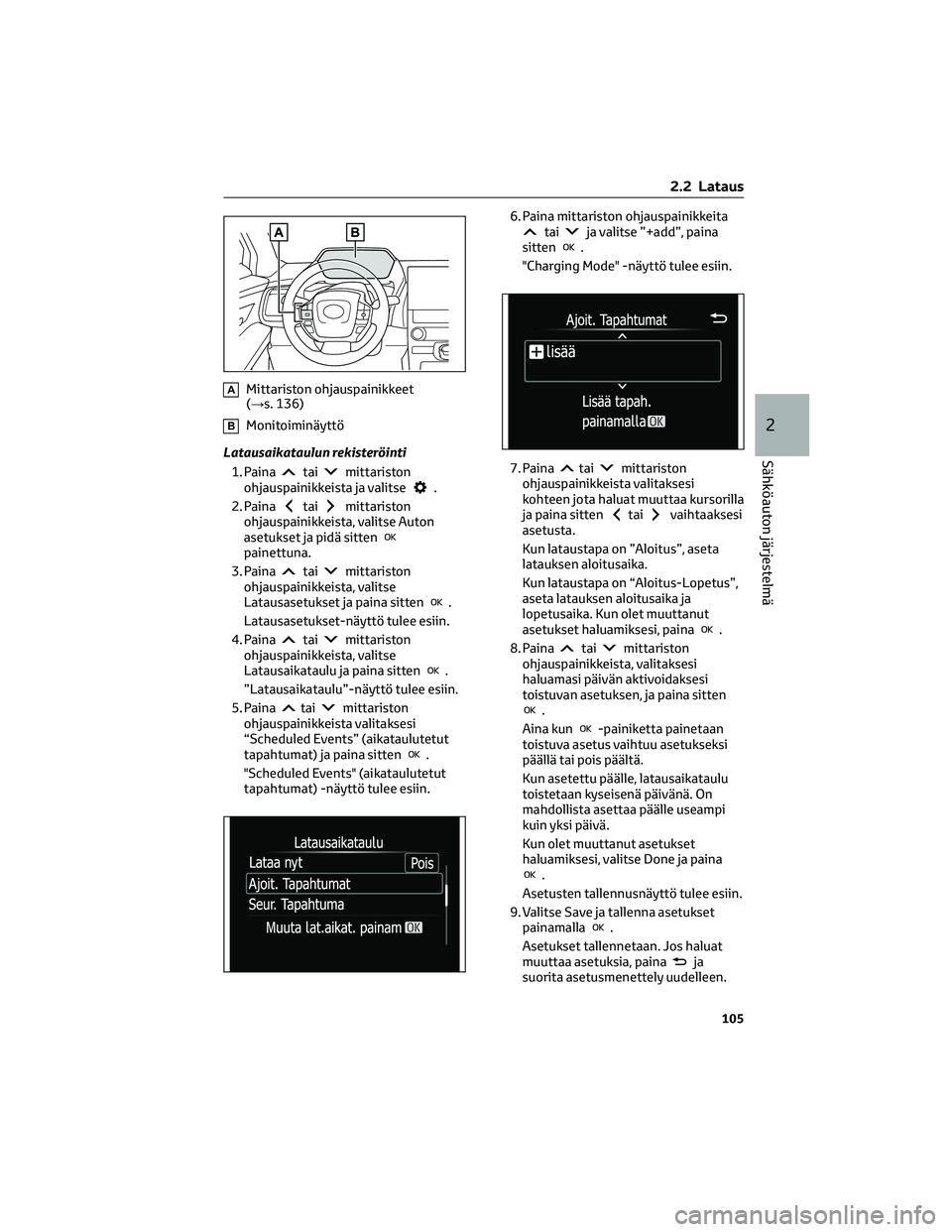

AMittariston ohjauspainikkeet
(→s. 136)
BMonitoiminäyttö
Latausaikataulun rekisteröinti
1. Paina
taimittariston
ohjauspainikkeista ja valitse.
2. Paina
taimittariston
ohjauspainikkeista, valitse Auton
asetukset ja pidä sitten
painettuna.
3. Paina
taimittariston
ohjauspainikkeista, valitse
Latausasetukset ja paina sitten
.
Latausasetukset-näyttö tulee esiin.
4. Paina
taimittariston
ohjauspainikkeista, valitse
Latausaikataulu ja paina sitten
.
”Latausaikataulu”-näyttö tulee esiin.
5. Paina
taimittariston
ohjauspainikkeista valitaksesi
“Scheduled Events” (aikataulutetut
tapahtumat) ja paina sitten
.
"Scheduled Events" (aikataulutetut
tapahtumat) -näyttö tulee esiin.6. Paina mittariston ohjauspainikkeita
taija valitse ”+add”, paina
sitten.
"Charging Mode" -näyttö tulee esiin.
7. Paina
taimittariston
ohjauspainikkeista valitaksesi
kohteen jota haluat muuttaa kursorilla
ja paina sitten
taivaihtaaksesi
asetusta.
Kun lataustapa on ”Aloitus”, aseta
latauksen aloitusaika.
Kun lataustapa on “Aloitus-Lopetus”,
aseta latauksen aloitusaika ja
lopetusaika. Kun olet muuttanut
asetukset haluamiksesi, paina
.
8. Paina
taimittariston
ohjauspainikkeista, valitaksesi
haluamasi päivän aktivoidaksesi
toistuvan asetuksen, ja paina sitten
.
Aina kun
-painiketta painetaan
toistuva asetus vaihtuu asetukseksi
päällä tai pois päältä.
Kun asetettu päälle, latausaikataulu
toistetaan kyseisenä päivänä. On
mahdollista asettaa päälle useampi
kuin yksi päivä.
Kun olet muuttanut asetukset
haluamiksesi, valitse Done ja paina
.
Asetusten tallennusnäyttö tulee esiin.
9. Valitse Save ja tallenna asetukset
painamalla
.
Asetukset tallennetaan. Jos haluat
muuttaa asetuksia, paina
ja
suorita asetusmenettely uudelleen.
2.2 Lataus
105
2
Sähköauton järjestelmä

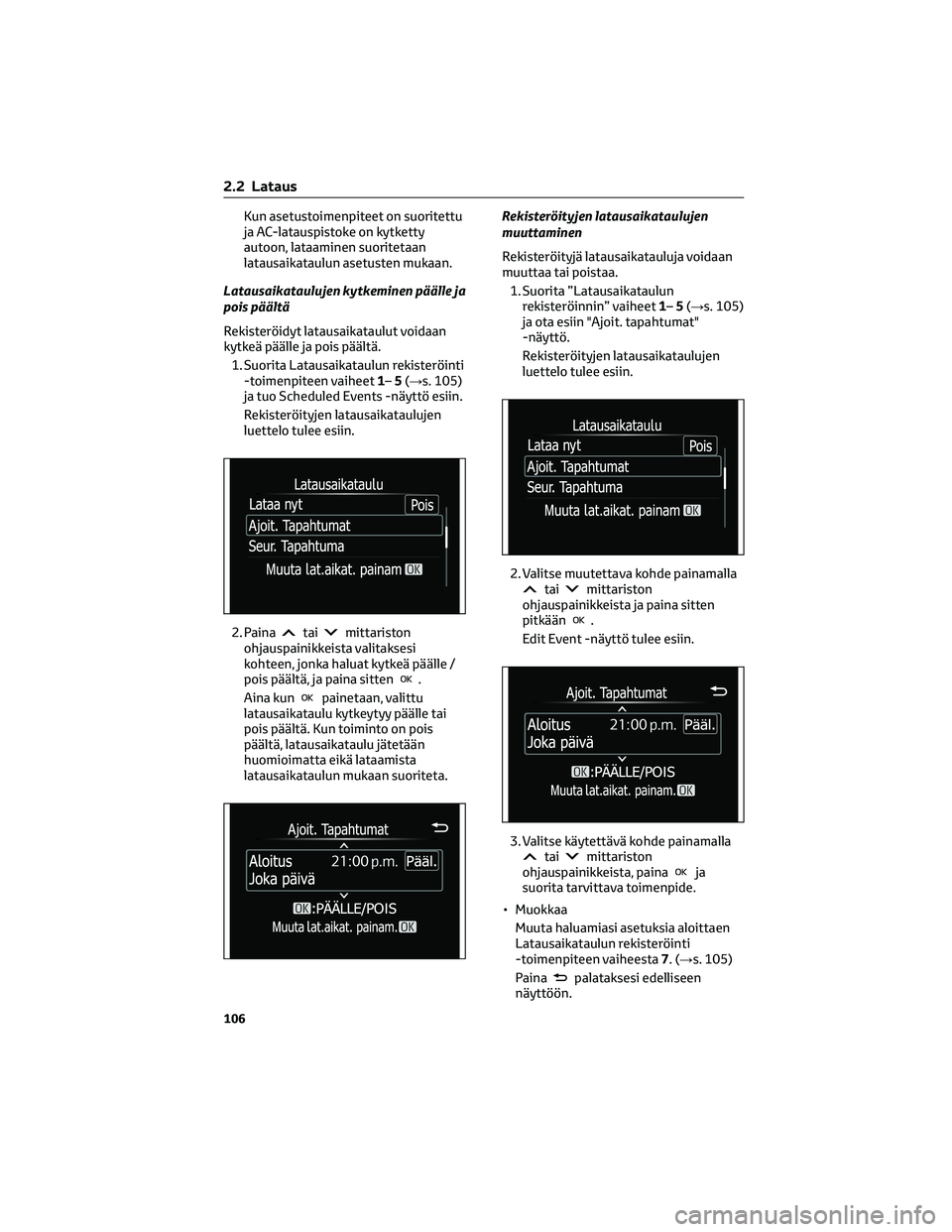

Kun asetustoimenpiteet on suoritettu
ja AC-latauspistoke on kytketty
autoon, lataaminen suoritetaan
latausaikataulun asetusten mukaan.
Latausaikataulujen kytkeminen päälle ja
pois päältä
Rekisteröidyt latausaikataulut voidaan
kytkeä päälle ja pois päältä.
1. Suorita Latausaikataulun rekisteröinti
-toimenpiteen vaiheet1–5(→s. 105)
ja tuo Scheduled Events -näyttö esiin.
Rekisteröityjen latausaikataulujen
luettelo tulee esiin.
2. Paina
taimittariston
ohjauspainikkeista valitaksesi
kohteen, jonka haluat kytkeä päälle /
pois päältä, ja paina sitten
.
Aina kun
painetaan, valittu
latausaikataulu kytkeytyy päälle tai
pois päältä. Kun toiminto on pois
päältä, latausaikataulu jätetään
huomioimatta eikä lataamista
latausaikataulun mukaan suoriteta.Rekisteröityjen latausaikataulujen
muuttaminen
Rekisteröityjä latausaikatauluja voidaan
muuttaa tai poistaa.
1. Suorita ”Latausaikataulun
rekisteröinnin” vaiheet1–5(→s. 105)
ja ota esiin "Ajoit. tapahtumat"
-näyttö.
Rekisteröityjen latausaikataulujen
luettelo tulee esiin.
2. Valitse muutettava kohde painamalla
taimittariston
ohjauspainikkeista ja paina sitten
pitkään
.
Edit Event -näyttö tulee esiin.
3. Valitse käytettävä kohde painamalla
taimittariston
ohjauspainikkeista, painaja
suorita tarvittava toimenpide.
• Muokkaa
Muuta haluamiasi asetuksia aloittaen
Latausaikataulun rekisteröinti
-toimenpiteen vaiheesta7.(→s. 105)
Paina
palataksesi edelliseen
näyttöön.
2.2 Lataus
106

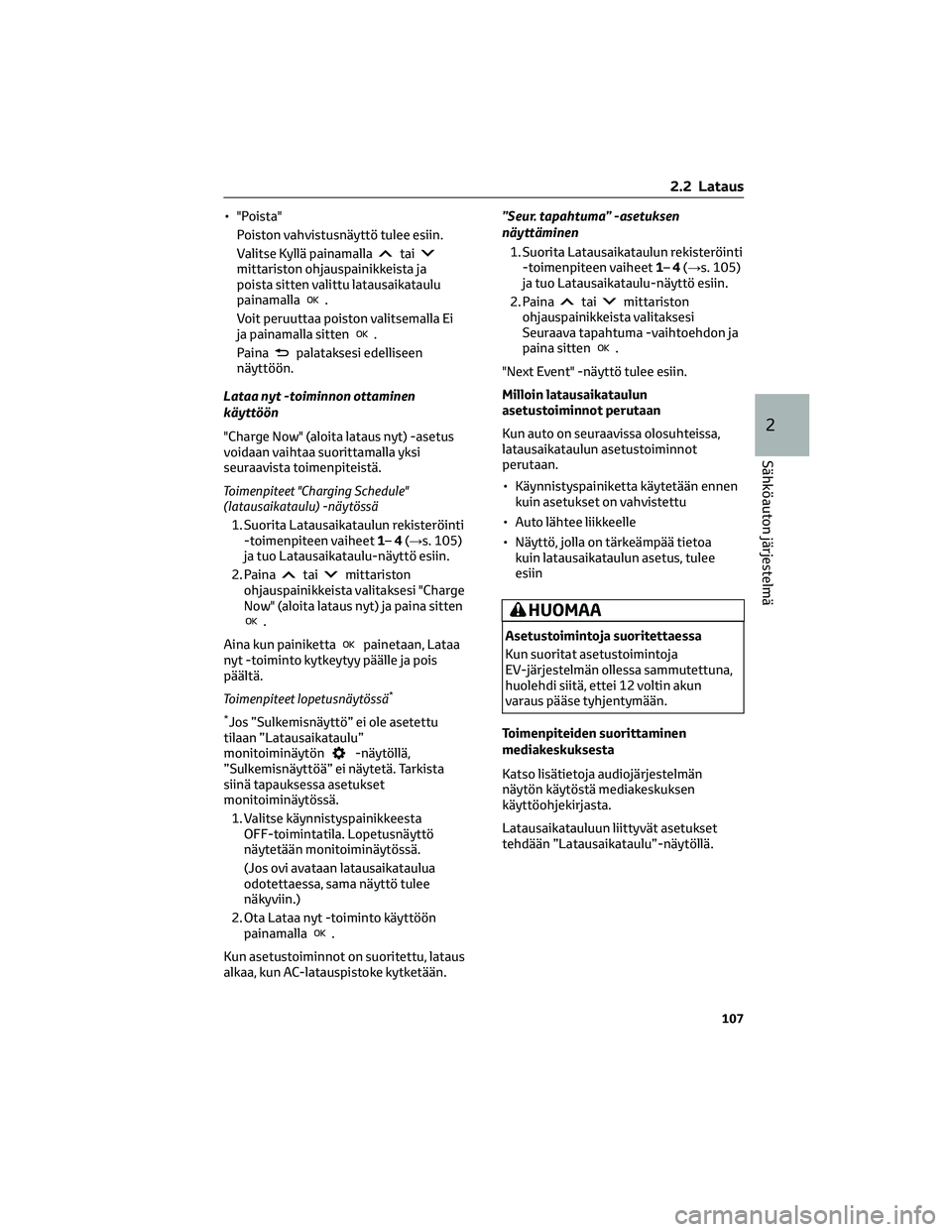

• "Poista"
Poiston vahvistusnäyttö tulee esiin.
Valitse Kyllä painamalla
taimittariston ohjauspainikkeista ja
poista sitten valittu latausaikataulu
painamalla
.
Voit peruuttaa poiston valitsemalla Ei
ja painamalla sitten
.
Paina
palataksesi edelliseen
näyttöön.
Lataa nyt -toiminnon ottaminen
käyttöön
"Charge Now" (aloita lataus nyt) -asetus
voidaan vaihtaa suorittamalla yksi
seuraavista toimenpiteistä.
Toimenpiteet "Charging Schedule"
(latausaikataulu) -näytössä
1. Suorita Latausaikataulun rekisteröinti
-toimenpiteen vaiheet1–4(→s. 105)
ja tuo Latausaikataulu-näyttö esiin.
2. Paina
taimittariston
ohjauspainikkeista valitaksesi "Charge
Now" (aloita lataus nyt) ja paina sitten
.
Aina kun painiketta
painetaan, Lataa
nyt -toiminto kytkeytyy päälle ja pois
päältä.
Toimenpiteet lopetusnäytössä
*
*
Jos ”Sulkemisnäyttö” ei ole asetettu
tilaan ”Latausaikataulu”
monitoiminäytön
-näytöllä,
”Sulkemisnäyttöä” ei näytetä. Tarkista
siinä tapauksessa asetukset
monitoiminäytössä.
1. Valitse käynnistyspainikkeesta
OFF-toimintatila. Lopetusnäyttö
näytetään monitoiminäytössä.
(Jos ovi avataan latausaikataulua
odotettaessa, sama näyttö tulee
näkyviin.)
2. Ota Lataa nyt -toiminto käyttöön
painamalla
.
Kun asetustoiminnot on suoritettu, lataus
alkaa, kun AC-latauspistoke kytketään.”Seur. tapahtuma” -asetuksen
näyttäminen
1. Suorita Latausaikataulun rekisteröinti
-toimenpiteen vaiheet1–4(→s. 105)
ja tuo Latausaikataulu-näyttö esiin.
2. Paina
taimittariston
ohjauspainikkeista valitaksesi
Seuraava tapahtuma -vaihtoehdon ja
paina sitten
.
"Next Event" -näyttö tulee esiin.
Milloin latausaikataulun
asetustoiminnot perutaan
Kun auto on seuraavissa olosuhteissa,
latausaikataulun asetustoiminnot
perutaan.
• Käynnistyspainiketta käytetään ennen
kuin asetukset on vahvistettu
• Auto lähtee liikkeelle
• Näyttö, jolla on tärkeämpää tietoa
kuin latausaikataulun asetus, tulee
esiin
HUOMAA
Asetustoimintoja suoritettaessa
Kun suoritat asetustoimintoja
EV-järjestelmän ollessa sammutettuna,
huolehdi siitä, ettei 12 voltin akun
varaus pääse tyhjentymään.
Toimenpiteiden suorittaminen
mediakeskuksesta
Katso lisätietoja audiojärjestelmän
näytön käytöstä mediakeskuksen
käyttöohjekirjasta.
Latausaikatauluun liittyvät asetukset
tehdään ”Latausaikataulu”-näytöllä.
2.2 Lataus
107
2
Sähköauton järjestelmä

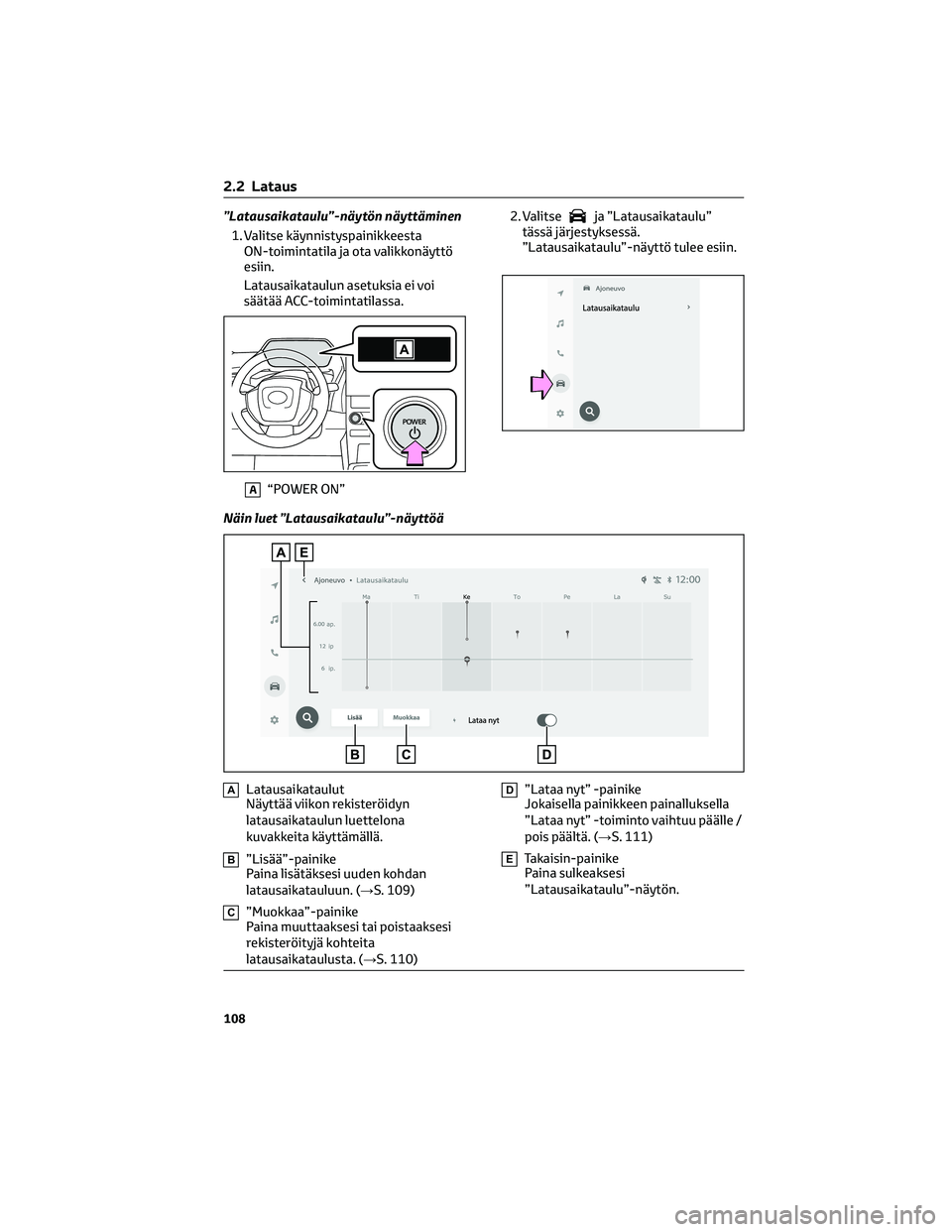

”Latausaikataulu”-näytön näyttäminen
1. Valitse käynnistyspainikkeesta
ON-toimintatila ja ota valikkonäyttö
esiin.
Latausaikataulun asetuksia ei voi
säätää ACC-toimintatilassa.
A“POWER ON”2. Valitse
ja ”Latausaikataulu”
tässä järjestyksessä.
”Latausaikataulu”-näyttö tulee esiin.
Näin luet ”Latausaikataulu”-näyttöä
ALatausaikataulut
Näyttää viikon rekisteröidyn
latausaikataulun luettelona
kuvakkeita käyttämällä.
B”Lisää”-painike
Paina lisätäksesi uuden kohdan
latausaikatauluun. (→S. 109)
C”Muokkaa”-painike
Paina muuttaaksesi tai poistaaksesi
rekisteröityjä kohteita
latausaikataulusta. (→S. 110)
D”Lataa nyt” -painike
Jokaisella painikkeen painalluksella
”Lataa nyt” -toiminto vaihtuu päälle /
pois päältä. (→S. 111)
ETakaisin-painike
Paina sulkeaksesi
”Latausaikataulu”-näytön.
2.2 Lataus
108

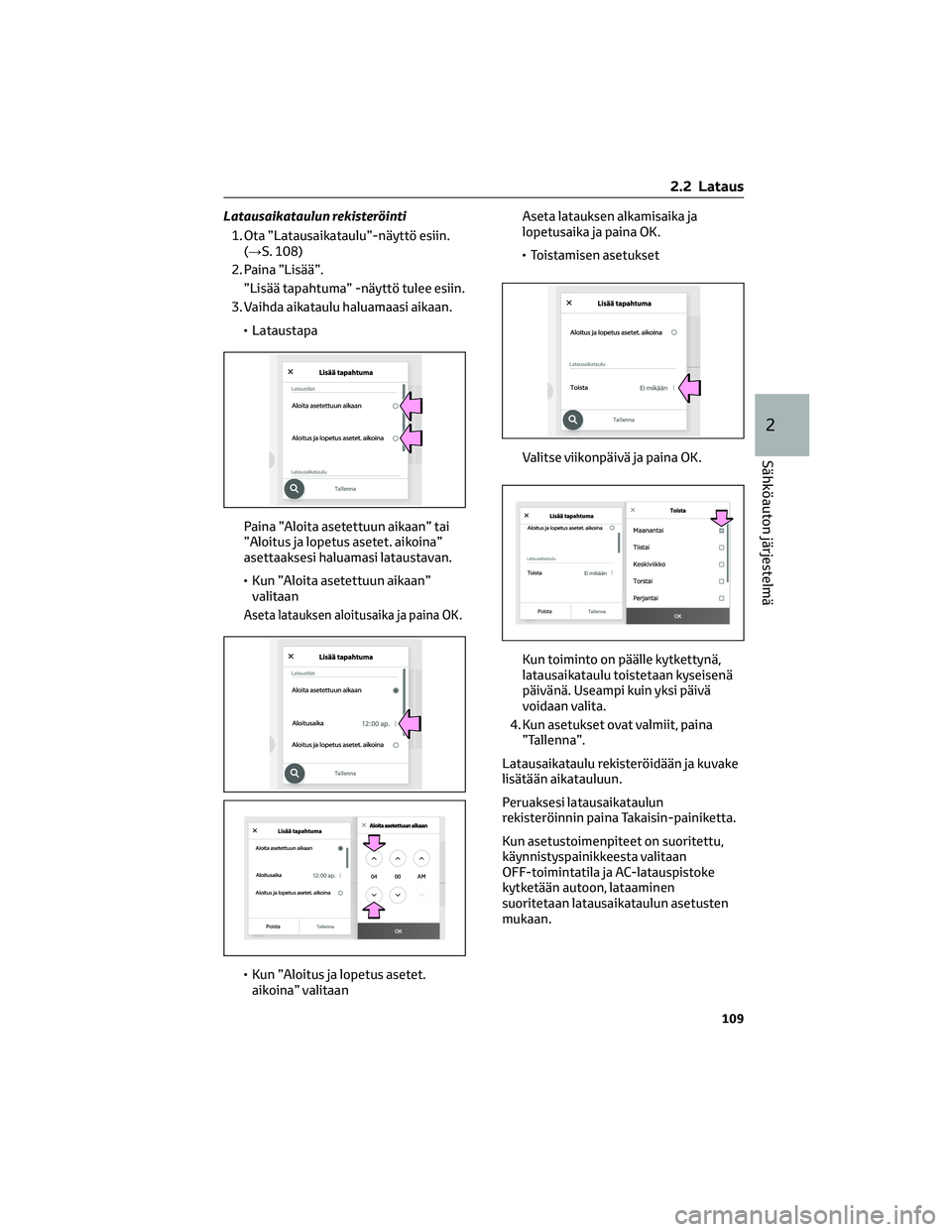

Latausaikataulun rekisteröinti
1. Ota ”Latausaikataulu”-näyttö esiin.
(→S. 108)
2. Paina ”Lisää”.
”Lisää tapahtuma” -näyttö tulee esiin.
3. Vaihda aikataulu haluamaasi aikaan.
• Lataustapa
Paina ”Aloita asetettuun aikaan” tai
”Aloitus ja lopetus asetet. aikoina”
asettaaksesi haluamasi lataustavan.
• Kun ”Aloita asetettuun aikaan”
valitaan
Aseta latauksen aloitusaika ja paina OK.
• Kun ”Aloitus ja lopetus asetet.
aikoina” valitaanAseta latauksen alkamisaika ja
lopetusaika ja paina OK.
• Toistamisen asetukset
Valitse viikonpäivä ja paina OK.
Kun toiminto on päälle kytkettynä,
latausaikataulu toistetaan kyseisenä
päivänä. Useampi kuin yksi päivä
voidaan valita.
4. Kun asetukset ovat valmiit, paina
”Tallenna”.
Latausaikataulu rekisteröidään ja kuvake
lisätään aikatauluun.
Peruaksesi latausaikataulun
rekisteröinnin paina Takaisin-painiketta.
Kun asetustoimenpiteet on suoritettu,
käynnistyspainikkeesta valitaan
OFF-toimintatila ja AC-latauspistoke
kytketään autoon, lataaminen
suoritetaan latausaikataulun asetusten
mukaan.
2.2 Lataus
109
2
Sähköauton järjestelmä

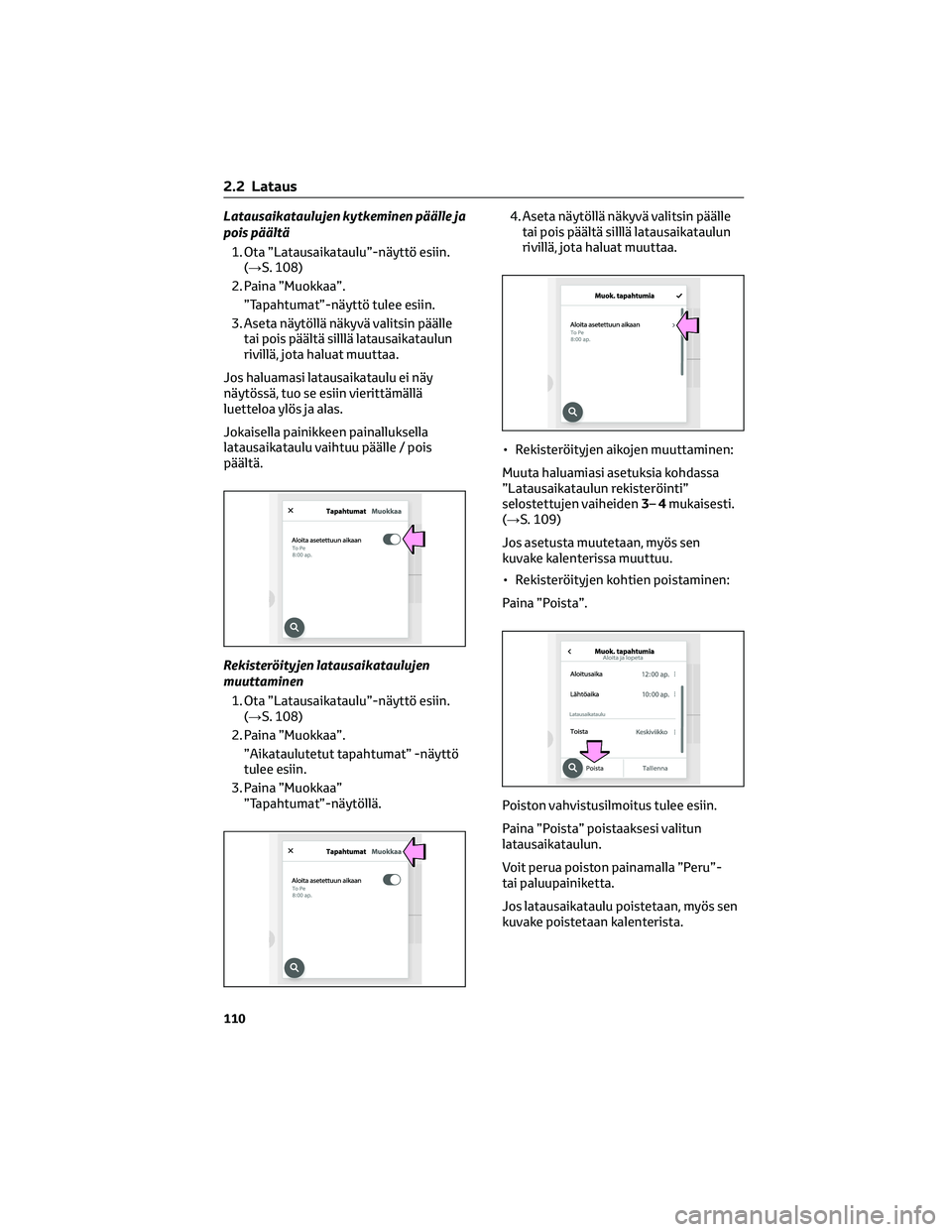

Latausaikataulujen kytkeminen päälle ja
pois päältä
1. Ota ”Latausaikataulu”-näyttö esiin.
(→S. 108)
2. Paina ”Muokkaa”.
”Tapahtumat”-näyttö tulee esiin.
3. Aseta näytöllä näkyvä valitsin päälle
tai pois päältä silllä latausaikataulun
rivillä, jota haluat muuttaa.
Jos haluamasi latausaikataulu ei näy
näytössä, tuo se esiin vierittämällä
luetteloa ylös ja alas.
Jokaisella painikkeen painalluksella
latausaikataulu vaihtuu päälle / pois
päältä.
Rekisteröityjen latausaikataulujen
muuttaminen
1. Ota ”Latausaikataulu”-näyttö esiin.
(→S. 108)
2. Paina ”Muokkaa”.
”Aikataulutetut tapahtumat” -näyttö
tulee esiin.
3. Paina ”Muokkaa”
”Tapahtumat”-näytöllä.4. Aseta näytöllä näkyvä valitsin päälle
tai pois päältä silllä latausaikataulun
rivillä, jota haluat muuttaa.
• Rekisteröityjen aikojen muuttaminen:
Muuta haluamiasi asetuksia kohdassa
”Latausaikataulun rekisteröinti”
selostettujen vaiheiden3–4mukaisesti.
(→S. 109)
Jos asetusta muutetaan, myös sen
kuvake kalenterissa muuttuu.
• Rekisteröityjen kohtien poistaminen:
Paina ”Poista”.
Poiston vahvistusilmoitus tulee esiin.
Paina ”Poista” poistaaksesi valitun
latausaikataulun.
Voit perua poiston painamalla ”Peru”-
tai paluupainiketta.
Jos latausaikataulu poistetaan, myös sen
kuvake poistetaan kalenterista.
2.2 Lataus
110
