2022 TOYOTA BZ4X Omistajan Käsikirja (in Finnish)

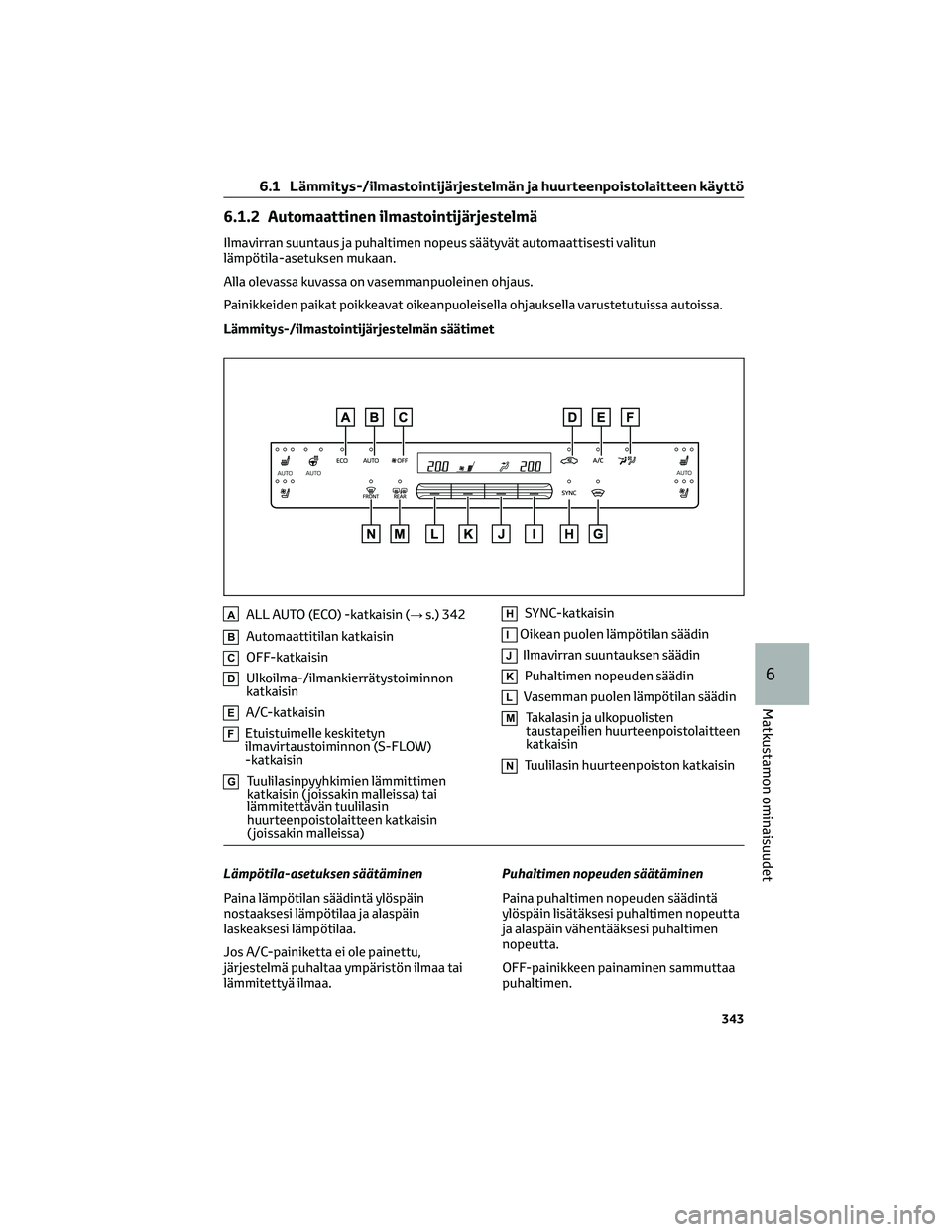

6.1.2 Automaattinen ilmastointijärjestelmä
Ilmavirran suuntaus ja puhaltimen nopeus säätyvät automaattisesti valitun
lämpötila-asetuksen mukaan.
Alla olevassa kuvassa on vasemmanpuoleinen ohjaus.
Painikkeiden paikat poikkeavat oikeanpuoleisella ohjauksella varustetutuissa autoissa.
Lämmitys-/ilmastointijärjestelmän säätimet
AALL AUTO (ECO) -katkaisin (→s.) 342
BAutomaattitilan katkaisin
COFF-katkaisin
DUlkoilma-/ilmankierrätystoiminnon
katkaisin
EA/C-katkaisin
FEtuistuimelle keskitetyn
ilmavirtaustoiminnon (S-FLOW)
-katkaisin
GTuulilasinpyyhkimien lämmittimen
katkaisin ( joissakin malleissa) tai
lämmitettävän tuulilasin
huurteenpoistolaitteen katkaisin
( joissakin malleissa)
HSYNC-katkaisin
IOikean puolen lämpötilan säädin
JIlmavirran suuntauksen säädin
KPuhaltimen nopeuden säädin
LVasemman puolen lämpötilan säädin
MTakalasin ja ulkopuolisten
taustapeilien huurteenpoistolaitteen
katkaisin
NTuulilasin huurteenpoiston katkaisin
Lämpötila-asetuksen säätäminen
Paina lämpötilan säädintä ylöspäin
nostaaksesi lämpötilaa ja alaspäin
laskeaksesi lämpötilaa.
Jos A/C-painiketta ei ole painettu,
järjestelmä puhaltaa ympäristön ilmaa tai
lämmitettyä ilmaa.Puhaltimen nopeuden säätäminen
Paina puhaltimen nopeuden säädintä
ylöspäin lisätäksesi puhaltimen nopeutta
ja alaspäin vähentääksesi puhaltimen
nopeutta.
OFF-painikkeen painaminen sammuttaa
puhaltimen.
6.1 Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
343
6
Matkustamon ominaisuudet

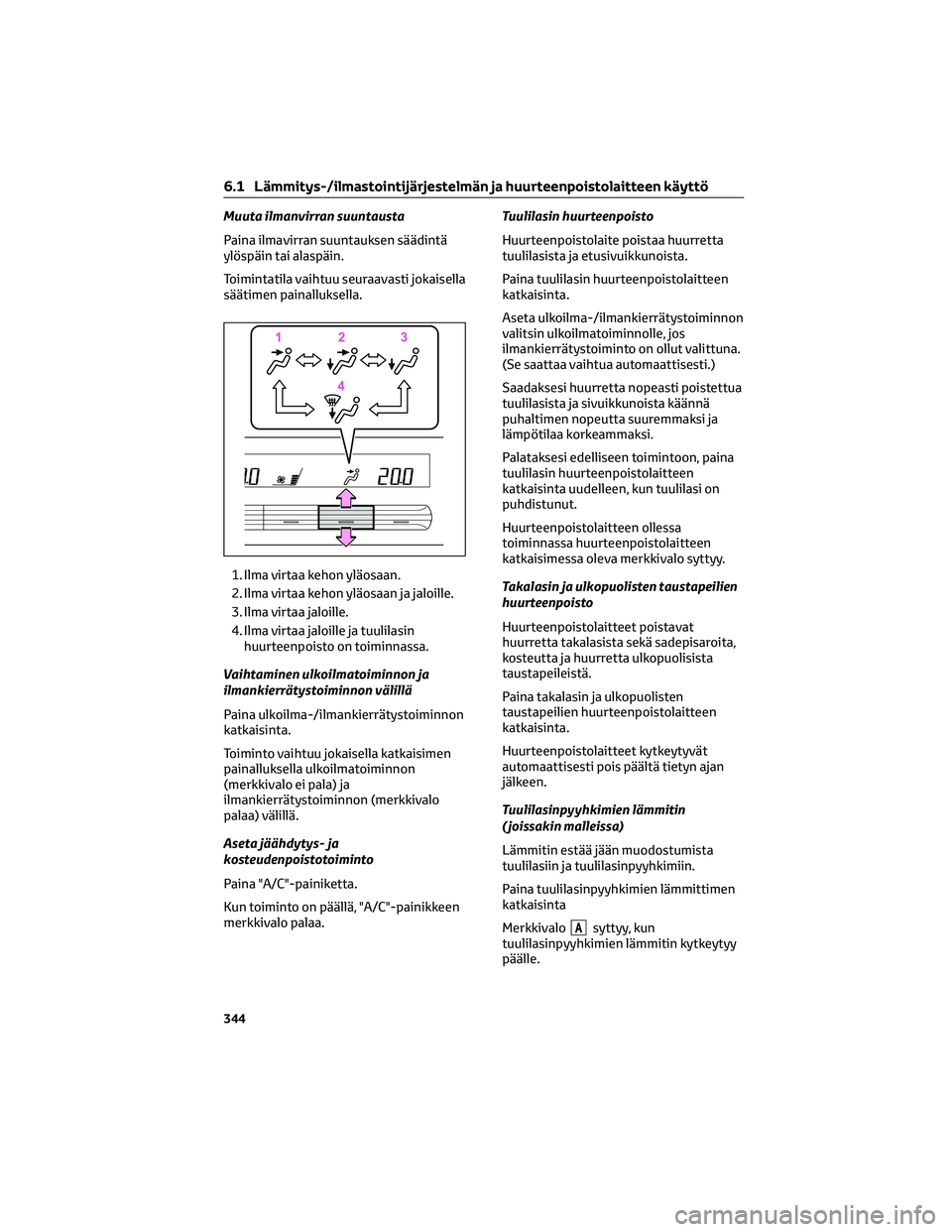

Muuta ilmanvirran suuntausta
Paina ilmavirran suuntauksen säädintä
ylöspäin tai alaspäin.
Toimintatila vaihtuu seuraavasti jokaisella
säätimen painalluksella.
1. Ilma virtaa kehon yläosaan.
2. Ilma virtaa kehon yläosaan ja jaloille.
3. Ilma virtaa jaloille.
4. Ilma virtaa jaloille ja tuulilasin
huurteenpoisto on toiminnassa.
Vaihtaminen ulkoilmatoiminnon ja
ilmankierrätystoiminnon välillä
Paina ulkoilma-/ilmankierrätystoiminnon
katkaisinta.
Toiminto vaihtuu jokaisella katkaisimen
painalluksella ulkoilmatoiminnon
(merkkivalo ei pala) ja
ilmankierrätystoiminnon (merkkivalo
palaa) välillä.
Aseta jäähdytys- ja
kosteudenpoistotoiminto
Paina "A/C"-painiketta.
Kun toiminto on päällä, "A/C"-painikkeen
merkkivalo palaa.Tuulilasin huurteenpoisto
Huurteenpoistolaite poistaa huurretta
tuulilasista ja etusivuikkunoista.
Paina tuulilasin huurteenpoistolaitteen
katkaisinta.
Aseta ulkoilma-/ilmankierrätystoiminnon
valitsin ulkoilmatoiminnolle, jos
ilmankierrätystoiminto on ollut valittuna.
(Se saattaa vaihtua automaattisesti.)
Saadaksesi huurretta nopeasti poistettua
tuulilasista ja sivuikkunoista käännä
puhaltimen nopeutta suuremmaksi ja
lämpötilaa korkeammaksi.
Palataksesi edelliseen toimintoon, paina
tuulilasin huurteenpoistolaitteen
katkaisinta uudelleen, kun tuulilasi on
puhdistunut.
Huurteenpoistolaitteen ollessa
toiminnassa huurteenpoistolaitteen
katkaisimessa oleva merkkivalo syttyy.
Takalasin ja ulkopuolisten taustapeilien
huurteenpoisto
Huurteenpoistolaitteet poistavat
huurretta takalasista sekä sadepisaroita,
kosteutta ja huurretta ulkopuolisista
taustapeileistä.
Paina takalasin ja ulkopuolisten
taustapeilien huurteenpoistolaitteen
katkaisinta.
Huurteenpoistolaitteet kytkeytyvät
automaattisesti pois päältä tietyn ajan
jälkeen.
Tuulilasinpyyhkimien lämmitin
( joissakin malleissa)
Lämmitin estää jään muodostumista
tuulilasiin ja tuulilasinpyyhkimiin.
Paina tuulilasinpyyhkimien lämmittimen
katkaisinta
Merkkivalo
Asyttyy, kun
tuulilasinpyyhkimien lämmitin kytkeytyy
päälle.
6.1 Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
344

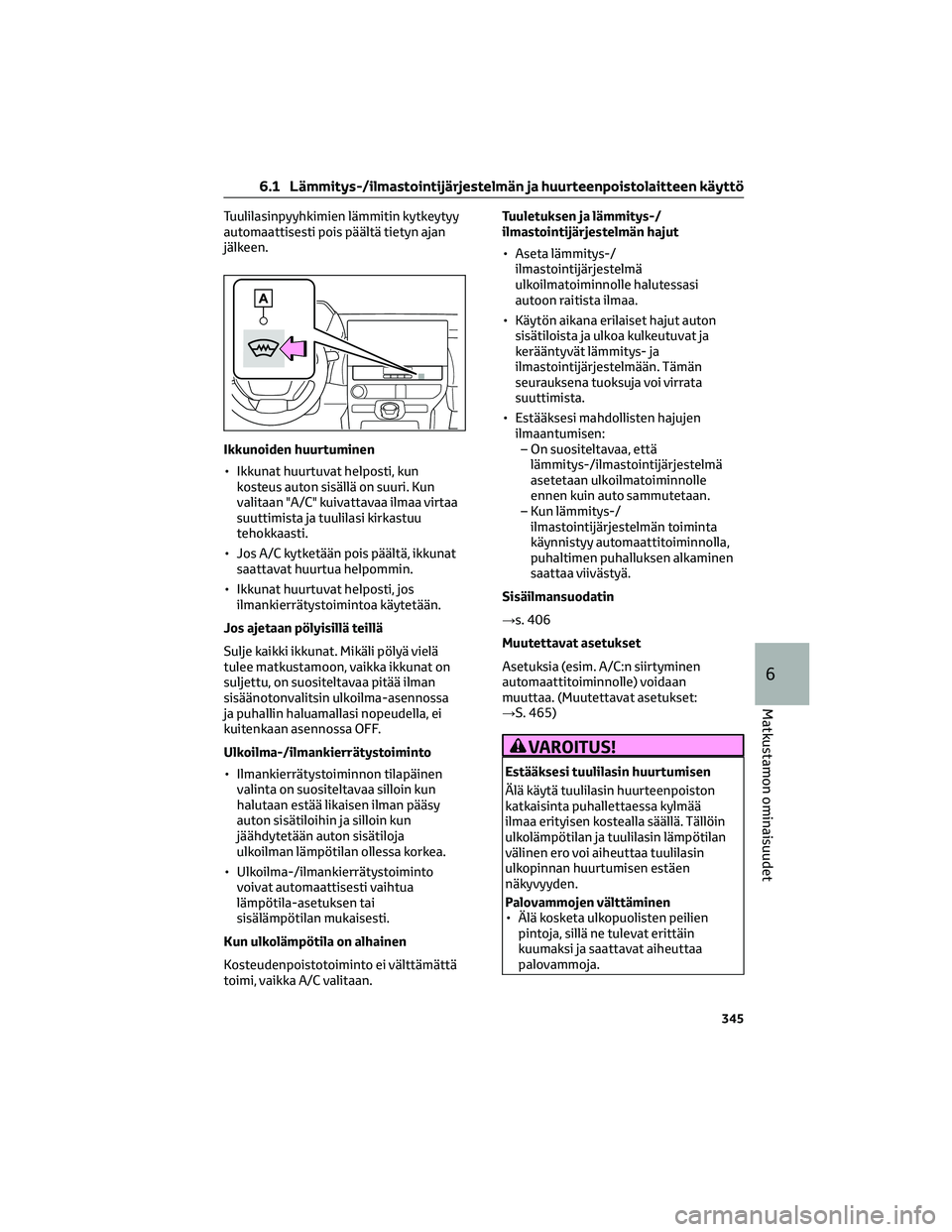

Tuulilasinpyyhkimien lämmitin kytkeytyy
automaattisesti pois päältä tietyn ajan
jälkeen.
Ikkunoiden huurtuminen
• Ikkunat huurtuvat helposti, kun
kosteus auton sisällä on suuri. Kun
valitaan "A/C" kuivattavaa ilmaa virtaa
suuttimista ja tuulilasi kirkastuu
tehokkaasti.
• Jos A/C kytketään pois päältä, ikkunat
saattavat huurtua helpommin.
• Ikkunat huurtuvat helposti, jos
ilmankierrätystoimintoa käytetään.
Jos ajetaan pölyisillä teillä
Sulje kaikki ikkunat. Mikäli pölyä vielä
tulee matkustamoon, vaikka ikkunat on
suljettu, on suositeltavaa pitää ilman
sisäänotonvalitsin ulkoilma-asennossa
ja puhallin haluamallasi nopeudella, ei
kuitenkaan asennossa OFF.
Ulkoilma-/ilmankierrätystoiminto
• Ilmankierrätystoiminnon tilapäinen
valinta on suositeltavaa silloin kun
halutaan estää likaisen ilman pääsy
auton sisätiloihin ja silloin kun
jäähdytetään auton sisätiloja
ulkoilman lämpötilan ollessa korkea.
• Ulkoilma-/ilmankierrätystoiminto
voivat automaattisesti vaihtua
lämpötila-asetuksen tai
sisälämpötilan mukaisesti.
Kun ulkolämpötila on alhainen
Kosteudenpoistotoiminto ei välttämättä
toimi, vaikka A/C valitaan.Tuuletuksen ja lämmitys-/
ilmastointijärjestelmän hajut
• Aseta lämmitys-/
ilmastointijärjestelmä
ulkoilmatoiminnolle halutessasi
autoon raitista ilmaa.
• Käytön aikana erilaiset hajut auton
sisätiloista ja ulkoa kulkeutuvat ja
kerääntyvät lämmitys- ja
ilmastointijärjestelmään. Tämän
seurauksena tuoksuja voi virrata
suuttimista.
• Estääksesi mahdollisten hajujen
ilmaantumisen:
– On suositeltavaa, että
lämmitys-/ilmastointijärjestelmä
asetetaan ulkoilmatoiminnolle
ennen kuin auto sammutetaan.
– Kun lämmitys-/
ilmastointijärjestelmän toiminta
käynnistyy automaattitoiminnolla,
puhaltimen puhalluksen alkaminen
saattaa viivästyä.
Sisäilmansuodatin
→s. 406
Muutettavat asetukset
Asetuksia (esim. A/C:n siirtyminen
automaattitoiminnolle) voidaan
muuttaa. (Muutettavat asetukset:
→S. 465)
VAROITUS!
Estääksesi tuulilasin huurtumisen
Älä käytä tuulilasin huurteenpoiston
katkaisinta puhallettaessa kylmää
ilmaa erityisen kostealla säällä. Tällöin
ulkolämpötilan ja tuulilasin lämpötilan
välinen ero voi aiheuttaa tuulilasin
ulkopinnan huurtumisen estäen
näkyvyyden.
Palovammojen välttäminen
• Älä kosketa ulkopuolisten peilien
pintoja, sillä ne tulevat erittäin
kuumaksi ja saattavat aiheuttaa
palovammoja.
6.1 Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
345
6
Matkustamon ominaisuudet

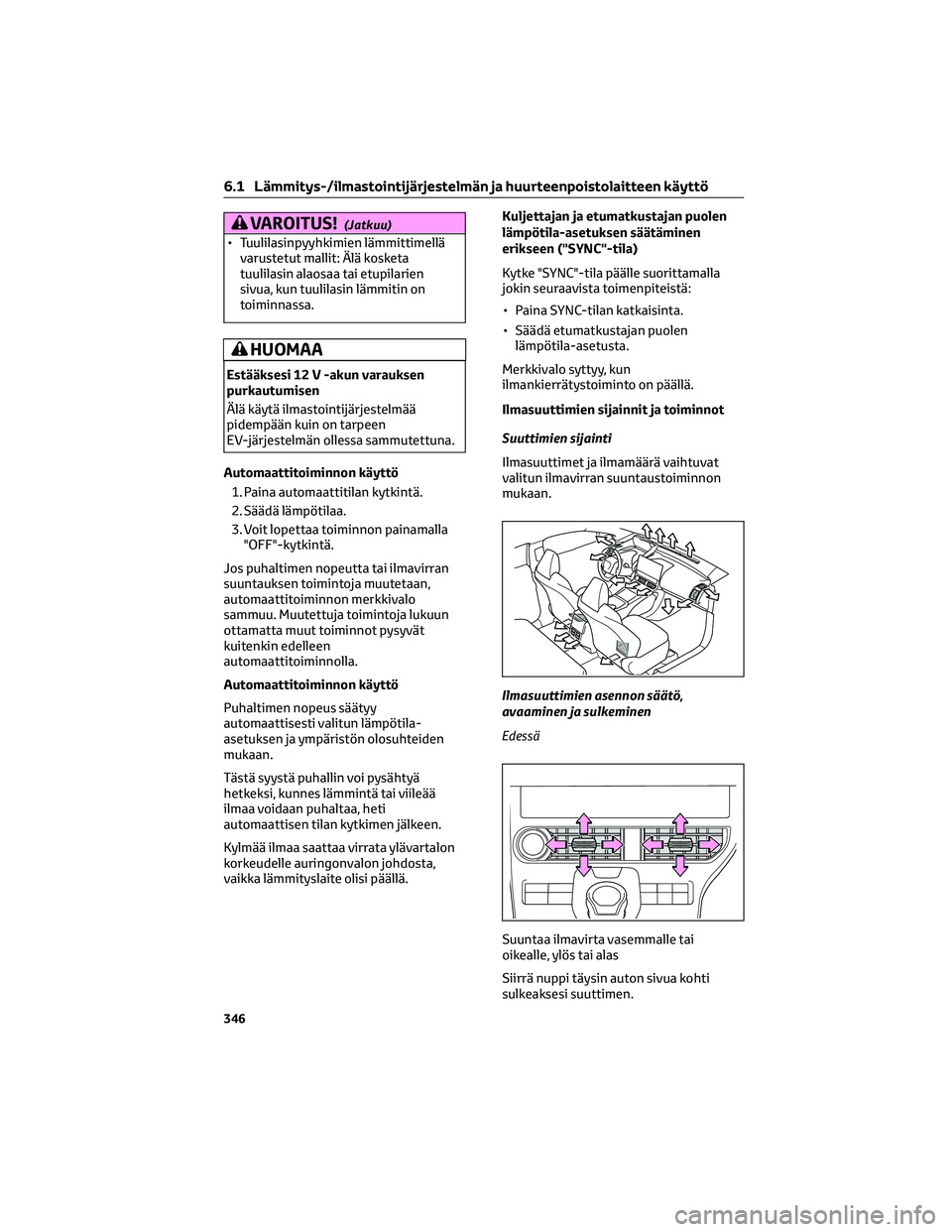

VAROITUS!(Jatkuu)
• Tuulilasinpyyhkimien lämmittimellä
varustetut mallit: Älä kosketa
tuulilasin alaosaa tai etupilarien
sivua, kun tuulilasin lämmitin on
toiminnassa.
HUOMAA
Estääksesi 12 V -akun varauksen
purkautumisen
Älä käytä ilmastointijärjestelmää
pidempään kuin on tarpeen
EV-järjestelmän ollessa sammutettuna.
Automaattitoiminnon käyttö
1. Paina automaattitilan kytkintä.
2. Säädä lämpötilaa.
3. Voit lopettaa toiminnon painamalla
"OFF"-kytkintä.
Jos puhaltimen nopeutta tai ilmavirran
suuntauksen toimintoja muutetaan,
automaattitoiminnon merkkivalo
sammuu. Muutettuja toimintoja lukuun
ottamatta muut toiminnot pysyvät
kuitenkin edelleen
automaattitoiminnolla.
Automaattitoiminnon käyttö
Puhaltimen nopeus säätyy
automaattisesti valitun lämpötila-
asetuksen ja ympäristön olosuhteiden
mukaan.
Tästä syystä puhallin voi pysähtyä
hetkeksi, kunnes lämmintä tai viileää
ilmaa voidaan puhaltaa, heti
automaattisen tilan kytkimen jälkeen.
Kylmää ilmaa saattaa virrata ylävartalon
korkeudelle auringonvalon johdosta,
vaikka lämmityslaite olisi päällä.Kuljettajan ja etumatkustajan puolen
lämpötila-asetuksen säätäminen
erikseen ("SYNC"-tila)
Kytke "SYNC"-tila päälle suorittamalla
jokin seuraavista toimenpiteistä:
• Paina SYNC-tilan katkaisinta.
• Säädä etumatkustajan puolen
lämpötila-asetusta.
Merkkivalo syttyy, kun
ilmankierrätystoiminto on päällä.
Ilmasuuttimien sijainnit ja toiminnot
Suuttimien sijainti
Ilmasuuttimet ja ilmamäärä vaihtuvat
valitun ilmavirran suuntaustoiminnon
mukaan.
Ilmasuuttimien asennon säätö,
avaaminen ja sulkeminen
Edessä
Suuntaa ilmavirta vasemmalle tai
oikealle, ylös tai alas
Siirrä nuppi täysin auton sivua kohti
sulkeaksesi suuttimen.
6.1 Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
346

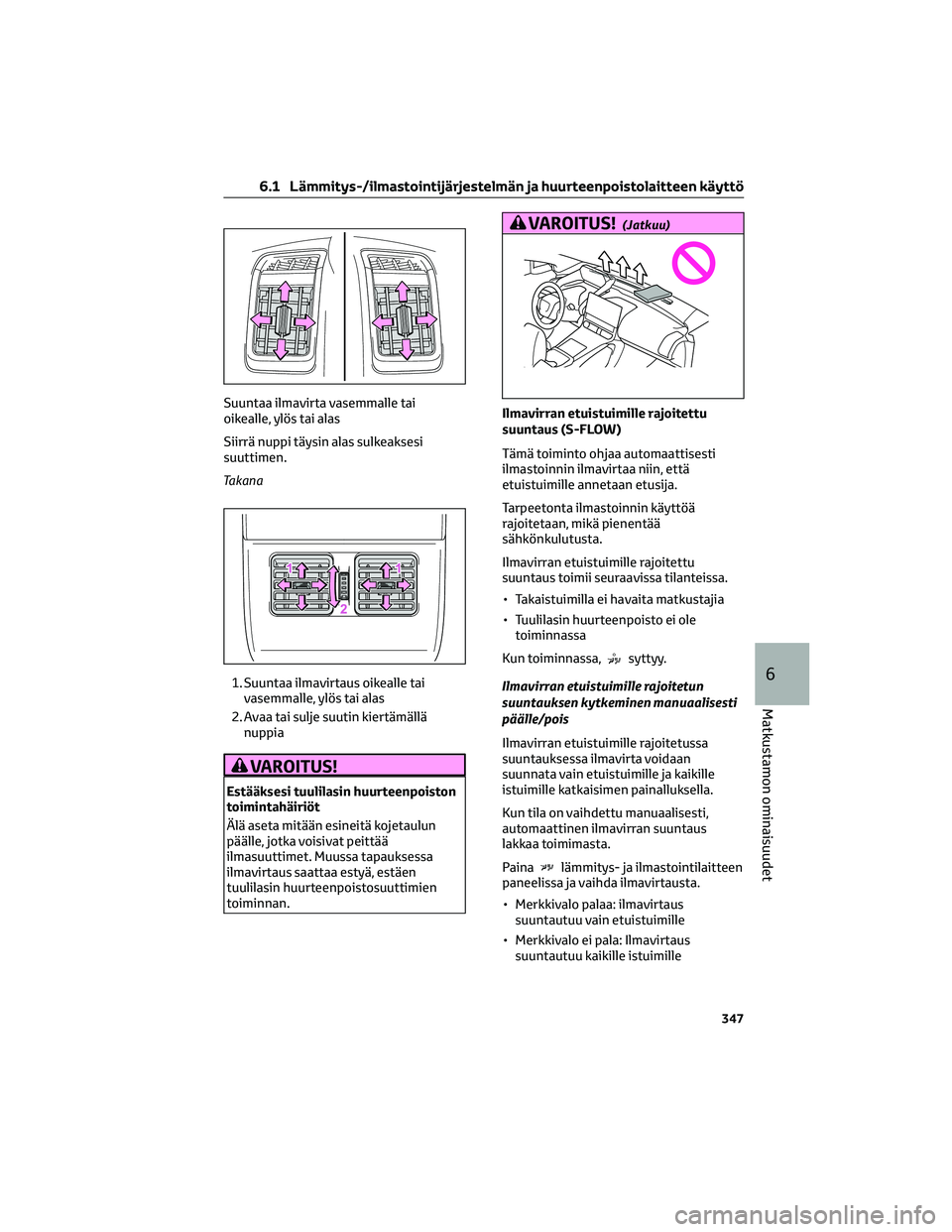

Suuntaa ilmavirta vasemmalle tai
oikealle, ylös tai alas
Siirrä nuppi täysin alas sulkeaksesi
suuttimen.
Takana
1. Suuntaa ilmavirtaus oikealle tai
vasemmalle, ylös tai alas
2. Avaa tai sulje suutin kiertämällä
nuppia
VAROITUS!
Estääksesi tuulilasin huurteenpoiston
toimintahäiriöt
Älä aseta mitään esineitä kojetaulun
päälle, jotka voisivat peittää
ilmasuuttimet. Muussa tapauksessa
ilmavirtaus saattaa estyä, estäen
tuulilasin huurteenpoistosuuttimien
toiminnan.
VAROITUS!(Jatkuu)
Ilmavirran etuistuimille rajoitettu
suuntaus (S-FLOW)
Tämä toiminto ohjaa automaattisesti
ilmastoinnin ilmavirtaa niin, että
etuistuimille annetaan etusija.
Tarpeetonta ilmastoinnin käyttöä
rajoitetaan, mikä pienentää
sähkönkulutusta.
Ilmavirran etuistuimille rajoitettu
suuntaus toimii seuraavissa tilanteissa.
• Takaistuimilla ei havaita matkustajia
• Tuulilasin huurteenpoisto ei ole
toiminnassa
Kun toiminnassa,
syttyy.
Ilmavirran etuistuimille rajoitetun
suuntauksen kytkeminen manuaalisesti
päälle/pois
Ilmavirran etuistuimille rajoitetussa
suuntauksessa ilmavirta voidaan
suunnata vain etuistuimille ja kaikille
istuimille katkaisimen painalluksella.
Kun tila on vaihdettu manuaalisesti,
automaattinen ilmavirran suuntaus
lakkaa toimimasta.
Paina
lämmitys- ja ilmastointilaitteen
paneelissa ja vaihda ilmavirtausta.
• Merkkivalo palaa: ilmavirtaus
suuntautuu vain etuistuimille
• Merkkivalo ei pala: Ilmavirtaus
suuntautuu kaikille istuimille
6.1 Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
347
6
Matkustamon ominaisuudet

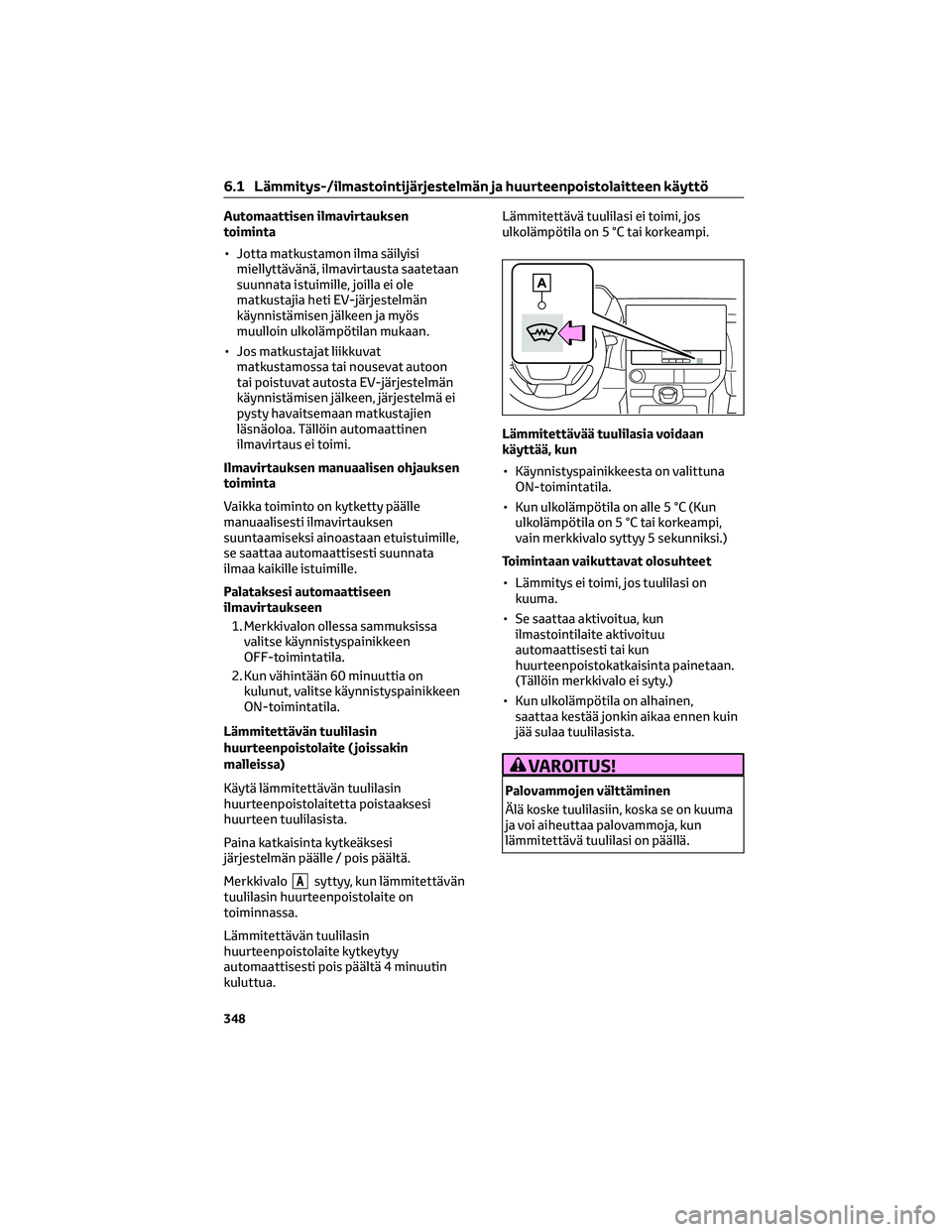

Automaattisen ilmavirtauksen
toiminta
• Jotta matkustamon ilma säilyisi
miellyttävänä, ilmavirtausta saatetaan
suunnata istuimille, joilla ei ole
matkustajia heti EV-järjestelmän
käynnistämisen jälkeen ja myös
muulloin ulkolämpötilan mukaan.
• Jos matkustajat liikkuvat
matkustamossa tai nousevat autoon
tai poistuvat autosta EV-järjestelmän
käynnistämisen jälkeen, järjestelmä ei
pysty havaitsemaan matkustajien
läsnäoloa. Tällöin automaattinen
ilmavirtaus ei toimi.
Ilmavirtauksen manuaalisen ohjauksen
toiminta
Vaikka toiminto on kytketty päälle
manuaalisesti ilmavirtauksen
suuntaamiseksi ainoastaan etuistuimille,
se saattaa automaattisesti suunnata
ilmaa kaikille istuimille.
Palataksesi automaattiseen
ilmavirtaukseen
1. Merkkivalon ollessa sammuksissa
valitse käynnistyspainikkeen
OFF-toimintatila.
2. Kun vähintään 60 minuuttia on
kulunut, valitse käynnistyspainikkeen
ON-toimintatila.
Lämmitettävän tuulilasin
huurteenpoistolaite ( joissakin
malleissa)
Käytä lämmitettävän tuulilasin
huurteenpoistolaitetta poistaaksesi
huurteen tuulilasista.
Paina katkaisinta kytkeäksesi
järjestelmän päälle / pois päältä.
Merkkivalo
Asyttyy, kun lämmitettävän
tuulilasin huurteenpoistolaite on
toiminnassa.
Lämmitettävän tuulilasin
huurteenpoistolaite kytkeytyy
automaattisesti pois päältä 4 minuutin
kuluttua.Lämmitettävä tuulilasi ei toimi, jos
ulkolämpötila on 5 °C tai korkeampi.
Lämmitettävää tuulilasia voidaan
käyttää, kun
• Käynnistyspainikkeesta on valittuna
ON-toimintatila.
• Kun ulkolämpötila on alle 5 °C (Kun
ulkolämpötila on 5 °C tai korkeampi,
vain merkkivalo syttyy 5 sekunniksi.)
Toimintaan vaikuttavat olosuhteet
• Lämmitys ei toimi, jos tuulilasi on
kuuma.
• Se saattaa aktivoitua, kun
ilmastointilaite aktivoituu
automaattisesti tai kun
huurteenpoistokatkaisinta painetaan.
(Tällöin merkkivalo ei syty.)
• Kun ulkolämpötila on alhainen,
saattaa kestää jonkin aikaa ennen kuin
jää sulaa tuulilasista.
VAROITUS!
Palovammojen välttäminen
Älä koske tuulilasiin, koska se on kuuma
ja voi aiheuttaa palovammoja, kun
lämmitettävä tuulilasi on päällä.
6.1 Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
348

6.1.3 Kauko-ohjattava
lämmitys-/ilmastointijärjestelmä
Kauko-ohjattava ilmastointijärjestelmä
käyttää ajoakkuun varastoitua sähköä,
jonka avulla ilmastointijärjestelmää
voidaan käyttää kauko-ohjaimella.
Jos kauko-ohjattavaa
ilmastointijärjestelmää käytetään
latauskaapelin ollessa kytkettynä autoon,
ajoakun latauksen alennusta rajoitetaan,
jotta voisit käyttää sähköä ulkoisesta
virtalähteestä.
Lataus tapahtuu automaattisesti sen
jälkeen, kun kauko-ohjattavan
lämmitys-/ilmastointijärjestelmä on
kytketty pois päältä.
Ennen kuin poistut auton luota
Tarkista kauko-ohjattavan
ilmastointijärjestelmän lämpötila-asetus.
(→s. 343)
Kauko-ohjattava lämmitys-/
ilmastointijärjestelmä toimii
lämmitys-/ilmastointijärjestelmän
lämpötila-asetuksen mukaisesti.
Kauko-ohjattavan lämmitys-/
ilmastointijärjestelmän kytkeminen
päälle
Pidä kauko-ohjaimen “A/C”-painiketta
painettuna, kun haluat käyttää
kauko-ohjattavaa
lämmitys-/ilmastointijärjestelmää.
Järjestelmä kytkeytyy pois päältä, mikäli
jokin ovista avataan.
Järjestelmän toiminta voidaan keskeyttää
painamalla "A/C"-painiketta kahdesti.Toimintaedellytykset
Järjestelmä toimii vain, jos kaikki
seuraavat ehdot täyttyvät:
• Käynnistyspainike on
OFF-toimintatilassa.
• Kaikki ovet ovat suljetut.
• Konepelti on suljettu.
Kauko-ohjattavan lämmitys-/
ilmastointijärjestelmän
kytkeytyminen pois päältä
Järjestelmä kytkeytyy pois päältä
automaattisesti seuraavissa tilanteissa:
• Järjestelmä on ollut toiminnassa noin
20 minuuttia
• Jokin edellä mainituista ehdoista ei
täyty
Järjestelmä voi myös kytkeytyä pois
päältä, jos ajoakun varaustaso laskee
alhaiseksi.
Toimintaan vaikuttavat olosuhteet
Järjestelmä ei välttämättä käynnisty
seuraavissa tilanteissa:
• Ajoakun varaustaso on alhainen
• Kun EV-järjestelmä on kylmä
(esimerkiksi silloin, kun auto on jätetty
pitkäksi aikaa alhaiseen lämpötilaan)
6.1 Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
349
6
Matkustamon ominaisuudet

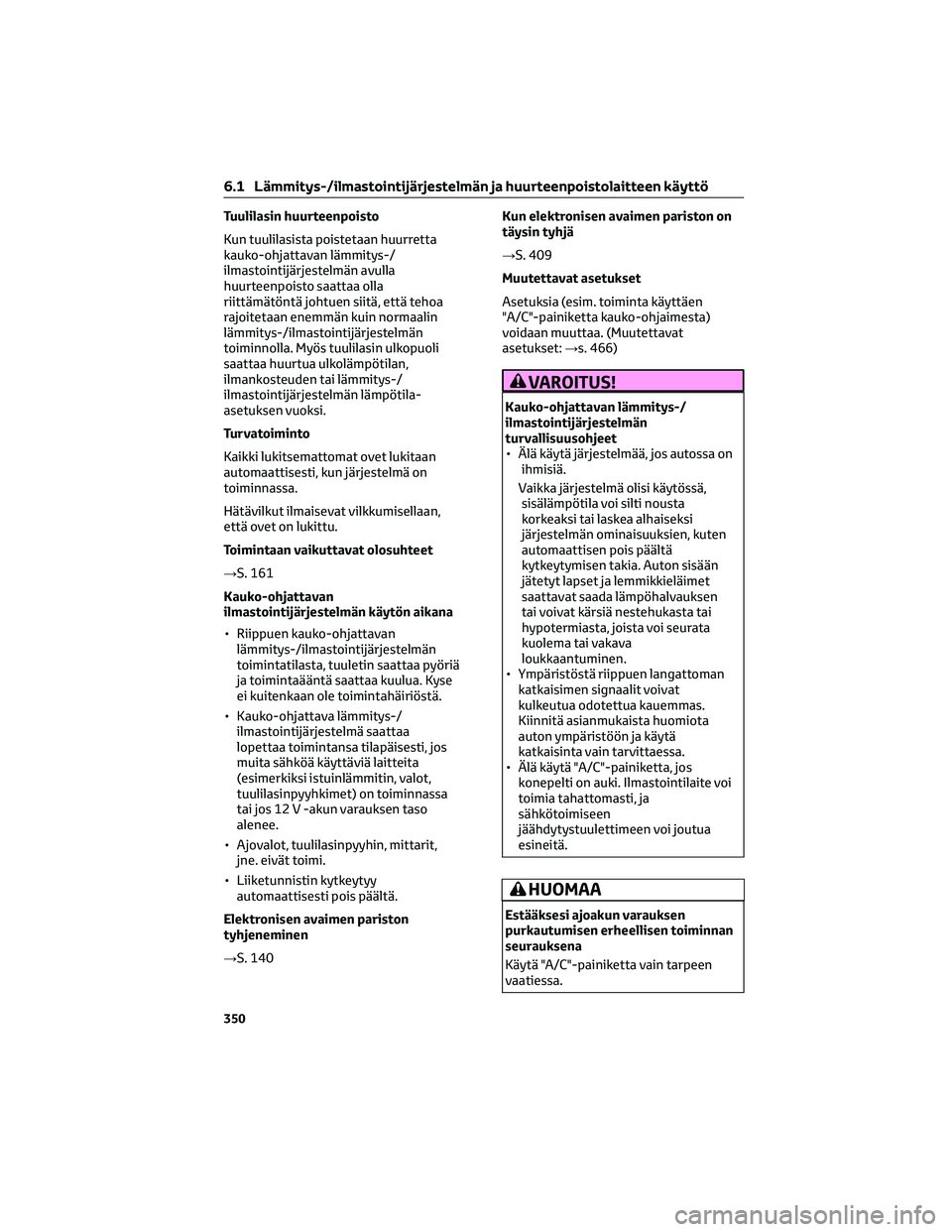

Tuulilasin huurteenpoisto
Kun tuulilasista poistetaan huurretta
kauko-ohjattavan lämmitys-/
ilmastointijärjestelmän avulla
huurteenpoisto saattaa olla
riittämätöntä johtuen siitä, että tehoa
rajoitetaan enemmän kuin normaalin
lämmitys-/ilmastointijärjestelmän
toiminnolla. Myös tuulilasin ulkopuoli
saattaa huurtua ulkolämpötilan,
ilmankosteuden tai lämmitys-/
ilmastointijärjestelmän lämpötila-
asetuksen vuoksi.
Turvatoiminto
Kaikki lukitsemattomat ovet lukitaan
automaattisesti, kun järjestelmä on
toiminnassa.
Hätävilkut ilmaisevat vilkkumisellaan,
että ovet on lukittu.
Toimintaan vaikuttavat olosuhteet
→S. 161
Kauko-ohjattavan
ilmastointijärjestelmän käytön aikana
• Riippuen kauko-ohjattavan
lämmitys-/ilmastointijärjestelmän
toimintatilasta, tuuletin saattaa pyöriä
ja toimintaääntä saattaa kuulua. Kyse
ei kuitenkaan ole toimintahäiriöstä.
• Kauko-ohjattava lämmitys-/
ilmastointijärjestelmä saattaa
lopettaa toimintansa tilapäisesti, jos
muita sähköä käyttäviä laitteita
(esimerkiksi istuinlämmitin, valot,
tuulilasinpyyhkimet) on toiminnassa
tai jos 12 V -akun varauksen taso
alenee.
• Ajovalot, tuulilasinpyyhin, mittarit,
jne. eivät toimi.
• Liiketunnistin kytkeytyy
automaattisesti pois päältä.
Elektronisen avaimen pariston
tyhjeneminen
→S. 140Kun elektronisen avaimen pariston on
täysin tyhjä
→S. 409
Muutettavat asetukset
Asetuksia (esim. toiminta käyttäen
"A/C"-painiketta kauko-ohjaimesta)
voidaan muuttaa. (Muutettavat
asetukset:→s. 466)
VAROITUS!
Kauko-ohjattavan lämmitys-/
ilmastointijärjestelmän
turvallisuusohjeet
• Älä käytä järjestelmää, jos autossa on
ihmisiä.
Vaikka järjestelmä olisi käytössä,
sisälämpötila voi silti nousta
korkeaksi tai laskea alhaiseksi
järjestelmän ominaisuuksien, kuten
automaattisen pois päältä
kytkeytymisen takia. Auton sisään
jätetyt lapset ja lemmikkieläimet
saattavat saada lämpöhalvauksen
tai voivat kärsiä nestehukasta tai
hypotermiasta, joista voi seurata
kuolema tai vakava
loukkaantuminen.
• Ympäristöstä riippuen langattoman
katkaisimen signaalit voivat
kulkeutua odotettua kauemmas.
Kiinnitä asianmukaista huomiota
auton ympäristöön ja käytä
katkaisinta vain tarvittaessa.
• Älä käytä "A/C"-painiketta, jos
konepelti on auki. Ilmastointilaite voi
toimia tahattomasti, ja
sähkötoimiseen
jäähdytystuulettimeen voi joutua
esineitä.
HUOMAA
Estääksesi ajoakun varauksen
purkautumisen erheellisen toiminnan
seurauksena
Käytä "A/C"-painiketta vain tarpeen
vaatiessa.
6.1 Lämmitys-/ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
350
