2022 TOYOTA BZ4X Omistajan Käsikirja (in Finnish)

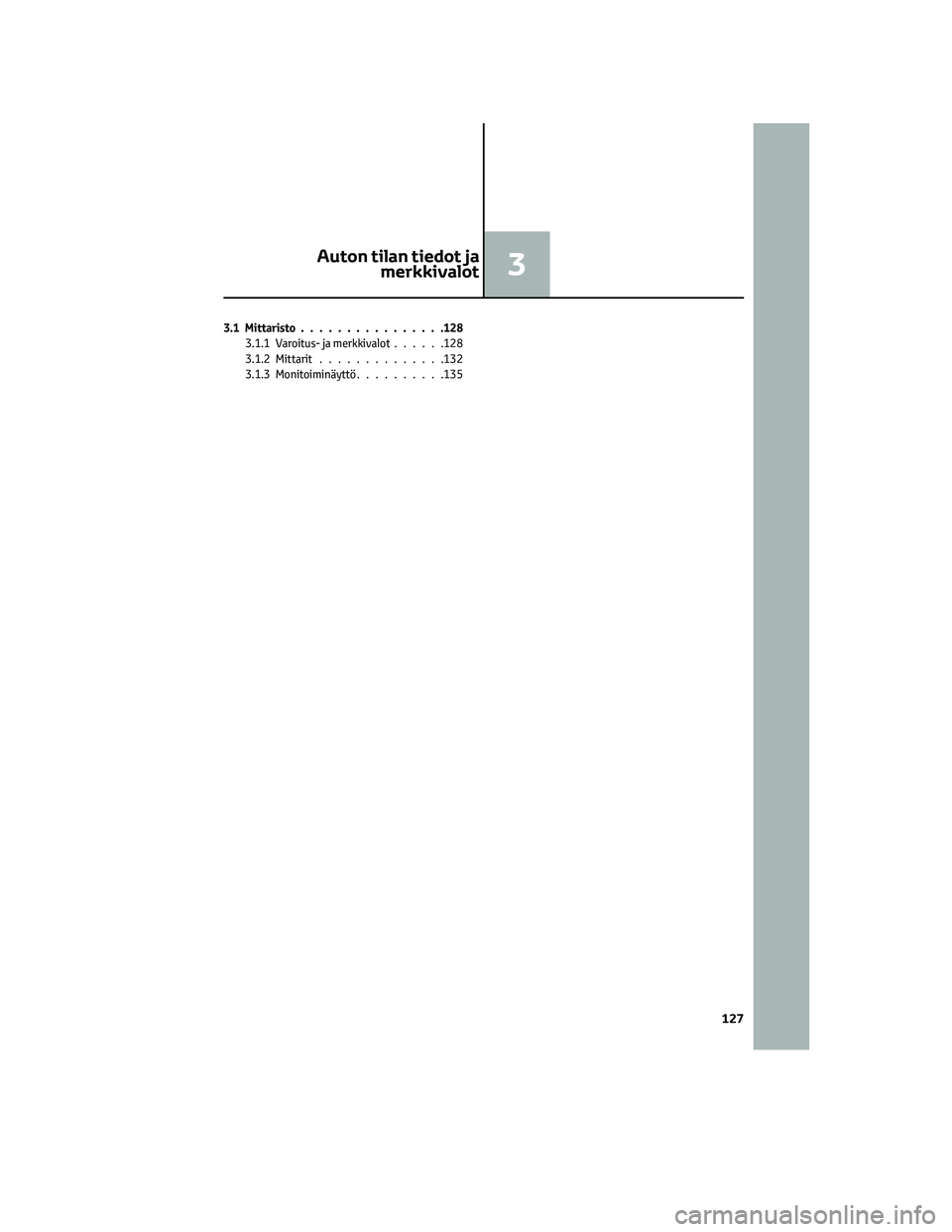

3.1Mittaristo................128
3.1.1Varoitus-jamerkkivalot......128
3.1.2 Mittarit..............132
3.1.3 Monitoiminäyttö..........135
Auton tilan tiedot ja
merkkivalot3
127

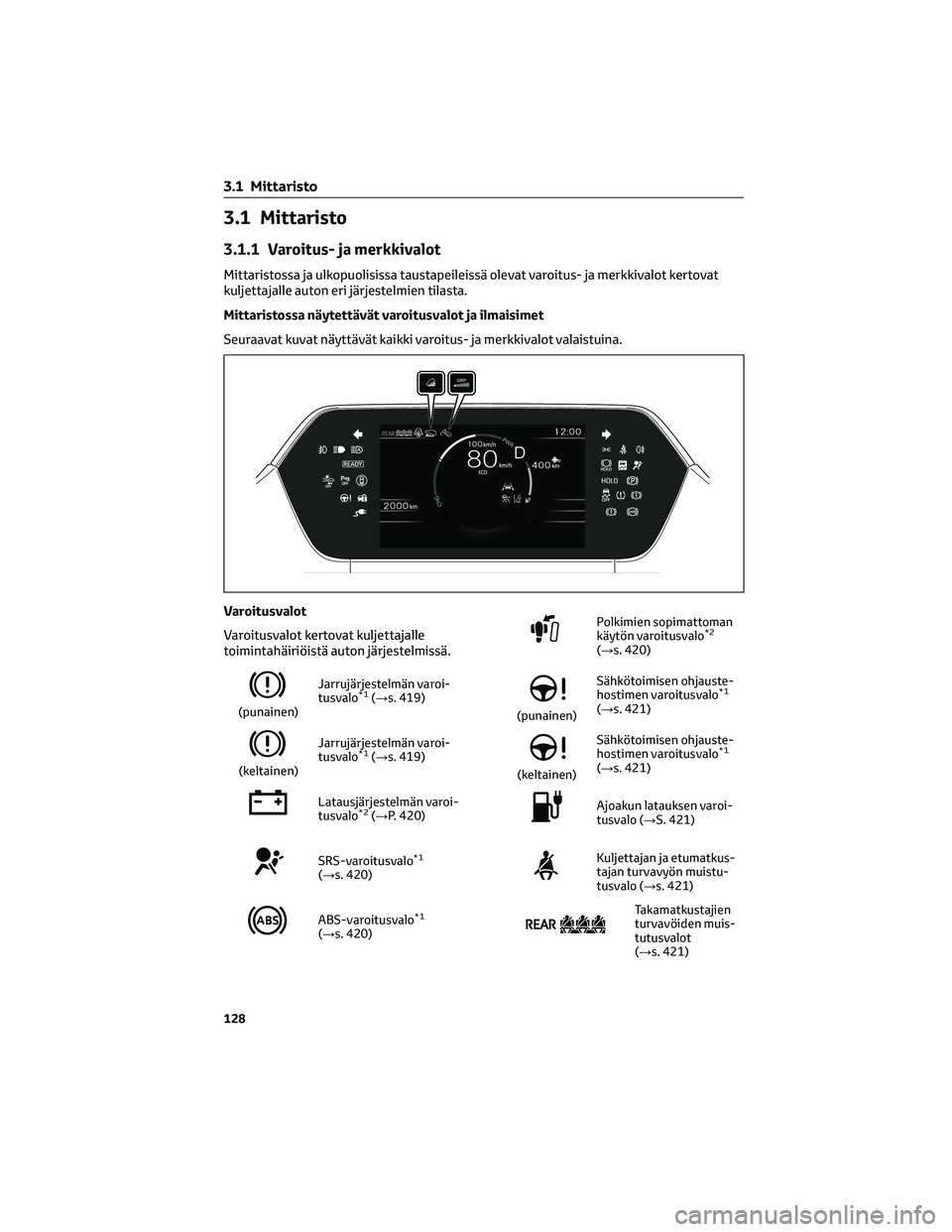

3.1 Mittaristo
3.1.1 Varoitus- ja merkkivalot
Mittaristossa ja ulkopuolisissa taustapeileissä olevat varoitus- ja merkkivalot kertovat
kuljettajalle auton eri järjestelmien tilasta.
Mittaristossa näytettävät varoitusvalot ja ilmaisimet
Seuraavat kuvat näyttävät kaikki varoitus- ja merkkivalot valaistuina.
Varoitusvalot
Varoitusvalot kertovat kuljettajalle
toimintahäiriöistä auton järjestelmissä.
(punainen)Jarrujärjestelmän varoi-
tusvalo
*1(→s. 419)
(keltainen)Jarrujärjestelmän varoi-
tusvalo
*1(→s. 419)
Latausjärjestelmän varoi-
tusvalo*2(→P. 420)
SRS-varoitusvalo*1
(→s. 420)
ABS-varoitusvalo*1
(→s. 420)
Polkimien sopimattoman
käytön varoitusvalo*2
(→s. 420)
(punainen)Sähkötoimisen ohjauste-
hostimen varoitusvalo
*1
(→s. 421)
(keltainen)Sähkötoimisen ohjauste-
hostimen varoitusvalo
*1
(→s. 421)
Ajoakun latauksen varoi-
tusvalo (→S. 421)
Kuljettajan ja etumatkus-
tajan turvavyön muistu-
tusvalo (→s. 421)
Takamatkustajien
turvavöiden muis-
tutusvalot
(→s. 421)
3.1 Mittaristo
128

Rengaspaineiden varoi-
tusvalo*1(→s. 422)
(Oranssi)Kaistavahdin (LDA) merk-
kivalo (→s. 422)
(Oranssi)LTA-merkkivalo (→s. 422)
Ajamista avustavien toi-
mintojen merkkivalo*1
(→s. 422)
(Vilkkuu)Pysäköintitutkan OFF-
merkkivalo
*1( joissakin
malleissa) (→s. 423)
(Oranssi)Vakionopeussäätimen
merkkivalo (→s. 423)
(Oranssi)Mukautuvan vakiono-
peustoiminnon osoitin
(→s. 423)
(Oranssi)Nopeudenrajoittimen
merkkivalo ( joissakin
malleissa) (→s. 423)
(Vilkkuu tai
palaa)PCS-varoitusvalo
*1
(→s. 423)
Luiston merkkivalo*1
(→s. 423)
(Vilkkuu)Seisontajarrun merkki-
valo (→s. 424)
(Vilkkuu)Jarrunpitojärjestelmän
toiminnan merkkivalo
*1
(→s. 424)
*1Nämä valot syttyvät, kun
käynnistyspainikkeesta valitaan
ON-toimintatila, sen merkiksi, että
järjestelmän toimintaa tarkastetaan. Ne
sammuvat, kun EV-järjestelmä on
käynnistynyt, tai muutaman sekunnin
kuluttua. Mikäli jokin valoista ei syty tai
sammu, saattaa järjestelmässä olla
toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tutkia auto.
*2Tämä valo syttyy monitoiminäytössä ja
viesti näytetään.
VAROITUS!
Jos turvajärjestelmän varoitusvalo ei
syty
Jos turvajärjestelmien, kuten
ABS-jarrujen ja SRS-turvatyynyjen
varoitusvalot eivät syty, kun käynnistät
EV-järjestelmän, se saattaa tarkoittaa
sitä, että kyseiset järjestelmät eivät ole
suojaamassa sinua onnettomuuden
sattuessa, jolloin seurauksena saattaa
olla kuolema tai vakava
loukkaantuminen. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon
tarkastaa auto välittömästi.
Merkkivalot
Merkkivalot kertovat kuljettajalle auton
eri järjestelmien tilasta.
Suuntavalon merkkivalo
(→s. 201)
Takavalojen merkkivalo
(→s. 206)
Kaukovalojen merkkivalo
(→s. 208)
AHS-merkkivalo ( joissa-
kin malleissa) (→S. 209)
AHB-merkkivalo ( joissa-
kin malleissa) (→s. 212)
3.1 Mittaristo
129
3
Auton tilan tiedot ja merkkivalot

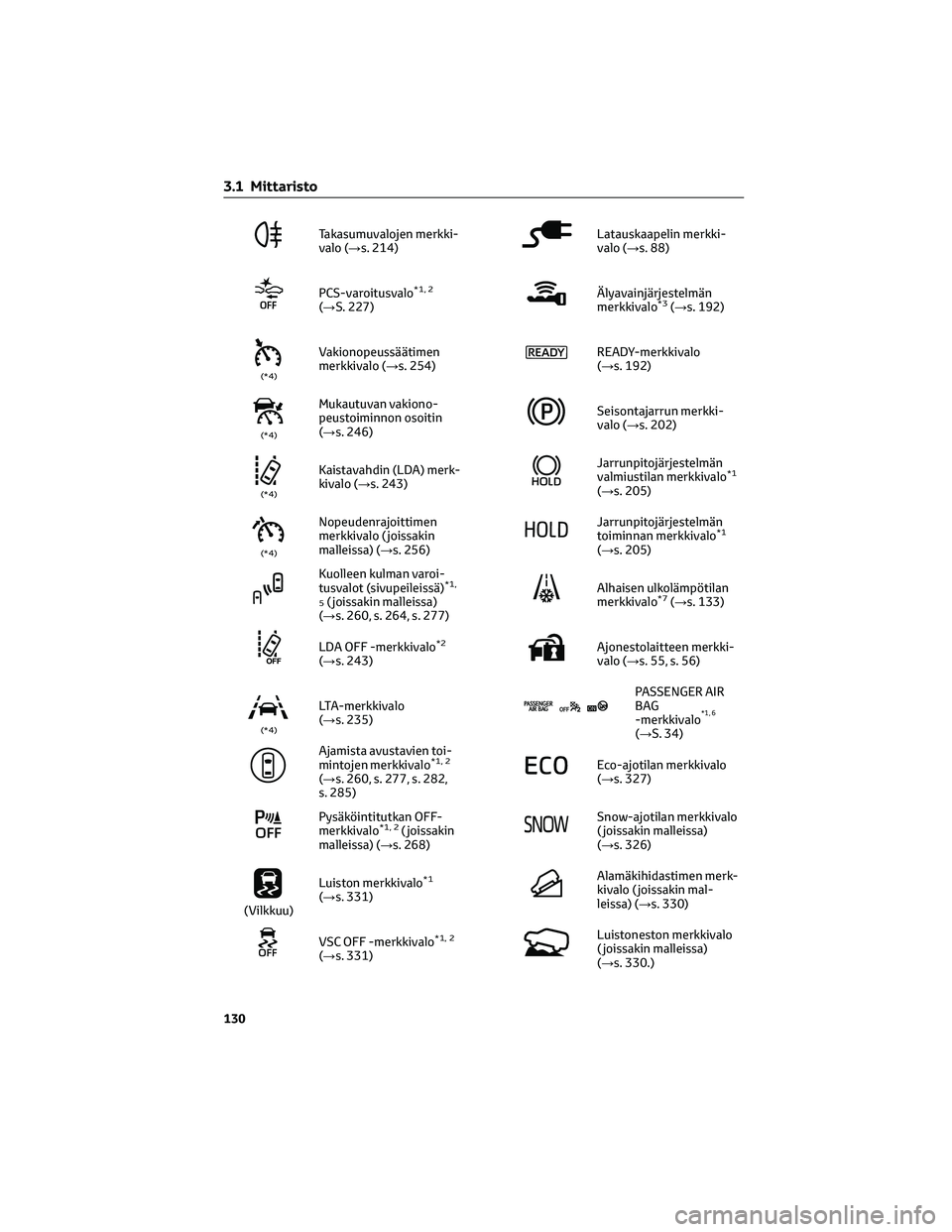

Takasumuvalojen merkki-
valo (→s. 214)
PCS-varoitusvalo*1, 2
(→S. 227)
(*4)
Vakionopeussäätimen
merkkivalo (→s. 254)
(*4)
Mukautuvan vakiono-
peustoiminnon osoitin
(→s. 246)
(*4)
Kaistavahdin (LDA) merk-
kivalo (→s. 243)
(*4)
Nopeudenrajoittimen
merkkivalo ( joissakin
malleissa) (→s. 256)
Kuolleen kulman varoi-
tusvalot (sivupeileissä)*1,
5
( joissakin malleissa)
(→s. 260, s. 264, s. 277)
LDA OFF -merkkivalo*2
(→s. 243)
(*4)
LTA-merkkivalo
(→s. 235)
Ajamista avustavien toi-
mintojen merkkivalo*1, 2
(→s. 260, s. 277, s. 282,
s. 285)
Pysäköintitutkan OFF-
merkkivalo*1, 2( joissakin
malleissa) (→s. 268)
(Vilkkuu)Luiston merkkivalo
*1
(→s. 331)
VSC OFF -merkkivalo*1, 2
(→s. 331)
Latauskaapelin merkki-
valo (→s. 88)
Älyavainjärjestelmän
merkkivalo*3(→s. 192)
READY-merkkivalo
(→s. 192)
Seisontajarrun merkki-
valo (→s. 202)
Jarrunpitojärjestelmän
valmiustilan merkkivalo*1
(→s. 205)
Jarrunpitojärjestelmän
toiminnan merkkivalo*1
(→s. 205)
Alhaisen ulkolämpötilan
merkkivalo*7(→s. 133)
Ajonestolaitteen merkki-
valo (→s. 55, s. 56)
PASSENGER AIR
BAG
-merkkivalo
*1, 6
(→S. 34)
Eco-ajotilan merkkivalo
(→s. 327)
Snow-ajotilan merkkivalo
( joissakin malleissa)
(→s. 326)
Alamäkihidastimen merk-
kivalo ( joissakin mal-
leissa) (→s. 330)
Luistoneston merkkivalo
( joissakin malleissa)
(→s. 330.)
3.1 Mittaristo
130

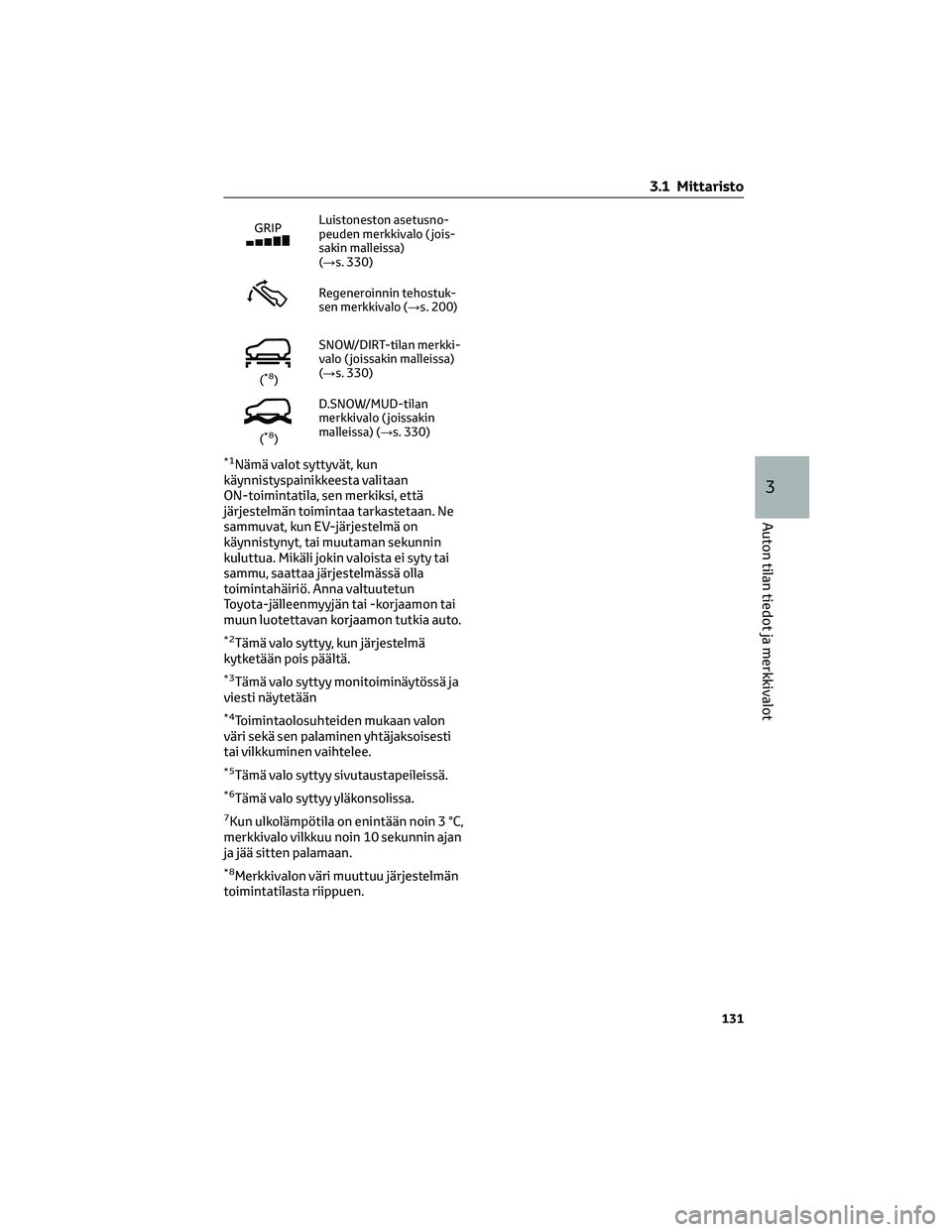

Luistoneston asetusno-
peuden merkkivalo ( jois-
sakin malleissa)
(→s. 330)
Regeneroinnin tehostuk-
sen merkkivalo (→s. 200)
(*8)SNOW/DIRT-tilan merkki-
valo ( joissakin malleissa)
(→s. 330)
(*8)D.SNOW/MUD-tilan
merkkivalo ( joissakin
malleissa) (→s. 330)
*1Nämä valot syttyvät, kun
käynnistyspainikkeesta valitaan
ON-toimintatila, sen merkiksi, että
järjestelmän toimintaa tarkastetaan. Ne
sammuvat, kun EV-järjestelmä on
käynnistynyt, tai muutaman sekunnin
kuluttua. Mikäli jokin valoista ei syty tai
sammu, saattaa järjestelmässä olla
toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tutkia auto.
*2Tämä valo syttyy, kun järjestelmä
kytketään pois päältä.
*3Tämä valo syttyy monitoiminäytössä ja
viesti näytetään
*4Toimintaolosuhteiden mukaan valon
väri sekä sen palaminen yhtäjaksoisesti
tai vilkkuminen vaihtelee.
*5Tämä valo syttyy sivutaustapeileissä.
*6Tämä valo syttyy yläkonsolissa.
7Kun ulkolämpötila on enintään noin 3 °C,
merkkivalo vilkkuu noin 10 sekunnin ajan
ja jää sitten palamaan.
*8Merkkivalon väri muuttuu järjestelmän
toimintatilasta riippuen.
3.1 Mittaristo
131
3
Auton tilan tiedot ja merkkivalot

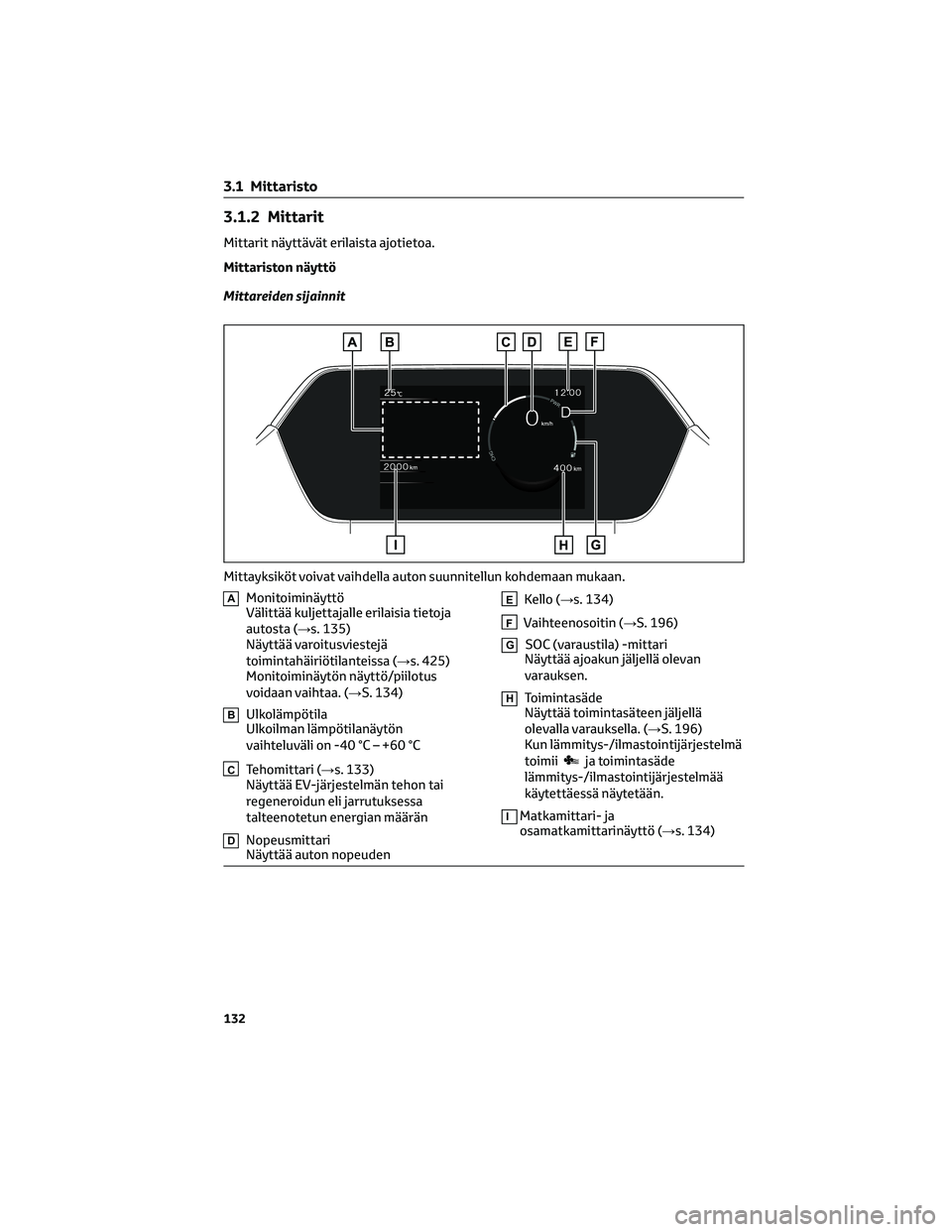

3.1.2 Mittarit
Mittarit näyttävät erilaista ajotietoa.
Mittariston näyttö
Mittareiden sijainnit
AMonitoiminäyttö
Välittää kuljettajalle erilaisia tietoja
autosta (→s. 135)
Näyttää varoitusviestejä
toimintahäiriötilanteissa (→s. 425)
Monitoiminäytön näyttö/piilotus
voidaan vaihtaa. (→S. 134)
BUlkolämpötila
Ulkoilman lämpötilanäytön
vaihteluväli on -40 °C – +60 °C
CTehomittari (→s. 133)
Näyttää EV-järjestelmän tehon tai
regeneroidun eli jarrutuksessa
talteenotetun energian määrän
DNopeusmittari
Näyttää auton nopeuden
EKello (→s. 134)
FVaihteenosoitin (→S. 196)
GSOC (varaustila) -mittari
Näyttää ajoakun jäljellä olevan
varauksen.
HToimintasäde
Näyttää toimintasäteen jäljellä
olevalla varauksella. (→S. 196)
Kun lämmitys-/ilmastointijärjestelmä
toimii
ja toimintasäde
lämmitys-/ilmastointijärjestelmää
käytettäessä näytetään.
IMatkamittari- ja
osamatkamittarinäyttö (→s. 134)
Mittayksiköt voivat vaihdella auton suunnitellun kohdemaan mukaan.
3.1 Mittaristo
132

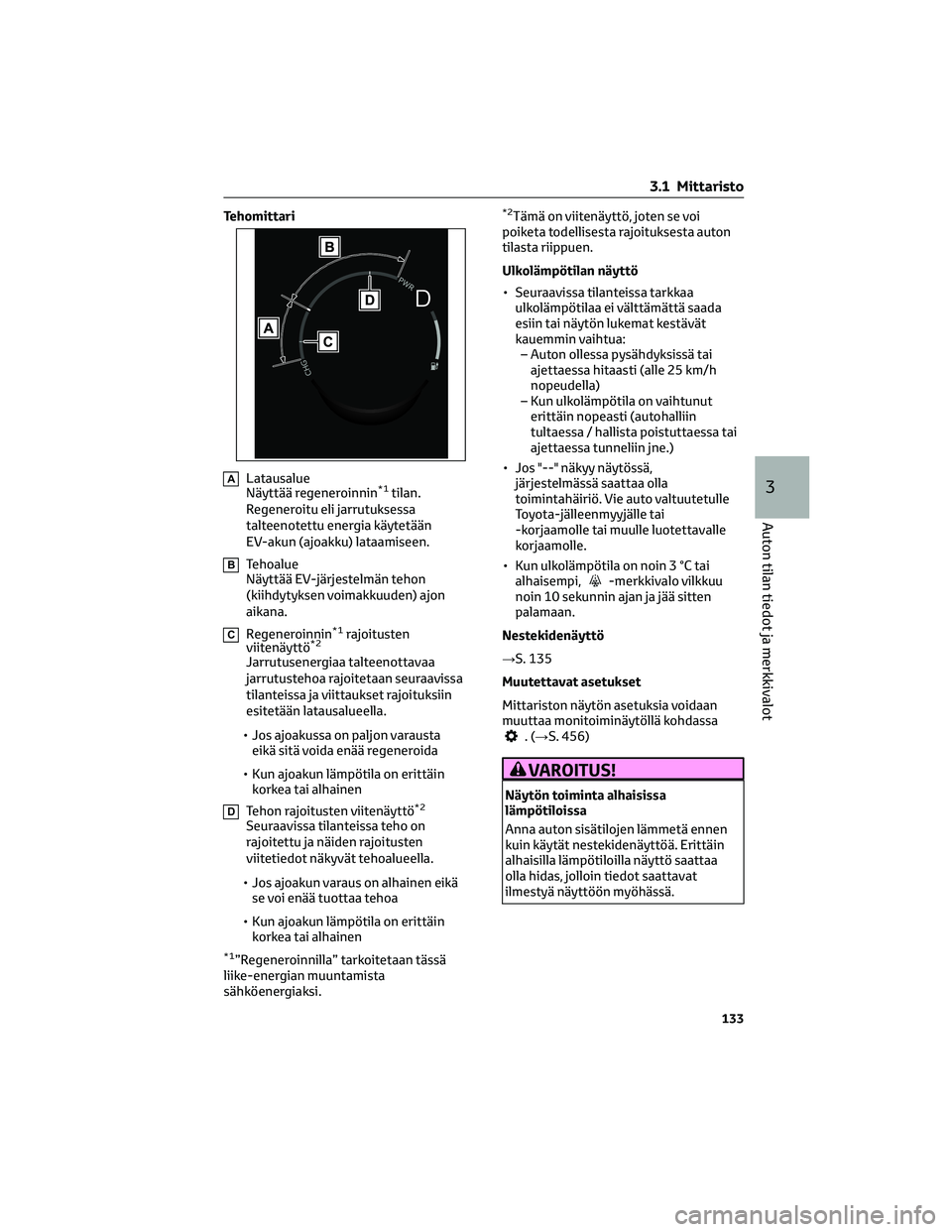

Tehomittari
ALatausalue
Näyttää regeneroinnin*1tilan.
Regeneroitu eli jarrutuksessa
talteenotettu energia käytetään
EV-akun (ajoakku) lataamiseen.
BTehoalue
Näyttää EV-järjestelmän tehon
(kiihdytyksen voimakkuuden) ajon
aikana.
CRegeneroinnin*1rajoitusten
viitenäyttö*2
Jarrutusenergiaa talteenottavaa
jarrutustehoa rajoitetaan seuraavissa
tilanteissa ja viittaukset rajoituksiin
esitetään latausalueella.
• Jos ajoakussa on paljon varausta eikä sitä voida enää regeneroida
• Kun ajoakun lämpötila on erittäin korkea tai alhainen
DTehon rajoitusten viitenäyttö*2
Seuraavissa tilanteissa teho on
rajoitettu ja näiden rajoitusten
viitetiedot näkyvät tehoalueella.
• Jos ajoakun varaus on alhainen eikä se voi enää tuottaa tehoa
• Kun ajoakun lämpötila on erittäin korkea tai alhainen
*1”Regeneroinnilla” tarkoitetaan tässä
liike-energian muuntamista
sähköenergiaksi.
*2Tämä on viitenäyttö, joten se voi
poiketa todellisesta rajoituksesta auton
tilasta riippuen.
Ulkolämpötilan näyttö
• Seuraavissa tilanteissa tarkkaa ulkolämpötilaa ei välttämättä saada
esiin tai näytön lukemat kestävät
kauemmin vaihtua:– Auton ollessa pysähdyksissä tai ajettaessa hitaasti (alle 25 km/h
nopeudella)
– Kun ulkolämpötila on vaihtunut erittäin nopeasti (autohalliin
tultaessa / hallista poistuttaessa tai
ajettaessa tunneliin jne.)
• Jos "--" näkyy näytössä, järjestelmässä saattaa olla
toimintahäiriö. Vie auto valtuutetulle
Toyota-jälleenmyyjälle tai
-korjaamolle tai muulle luotettavalle
korjaamolle.
• Kun ulkolämpötila on noin 3 °C tai alhaisempi,
-merkkivalo vilkkuu
noin 10 sekunnin ajan ja jää sitten
palamaan.
Nestekidenäyttö
→S. 135
Muutettavat asetukset
Mittariston näytön asetuksia voidaan
muuttaa monitoiminäytöllä kohdassa
.( →S. 456)
VAROITUS!
Näytön toiminta alhaisissa
lämpötiloissa
Anna auton sisätilojen lämmetä ennen
kuin käytät nestekidenäyttöä. Erittäin
alhaisilla lämpötiloilla näyttö saattaa
olla hidas, jolloin tiedot saattavat
ilmestyä näyttöön myöhässä.
3.1 Mittaristo
133
3
Auton tilan tiedot ja merkkivalot

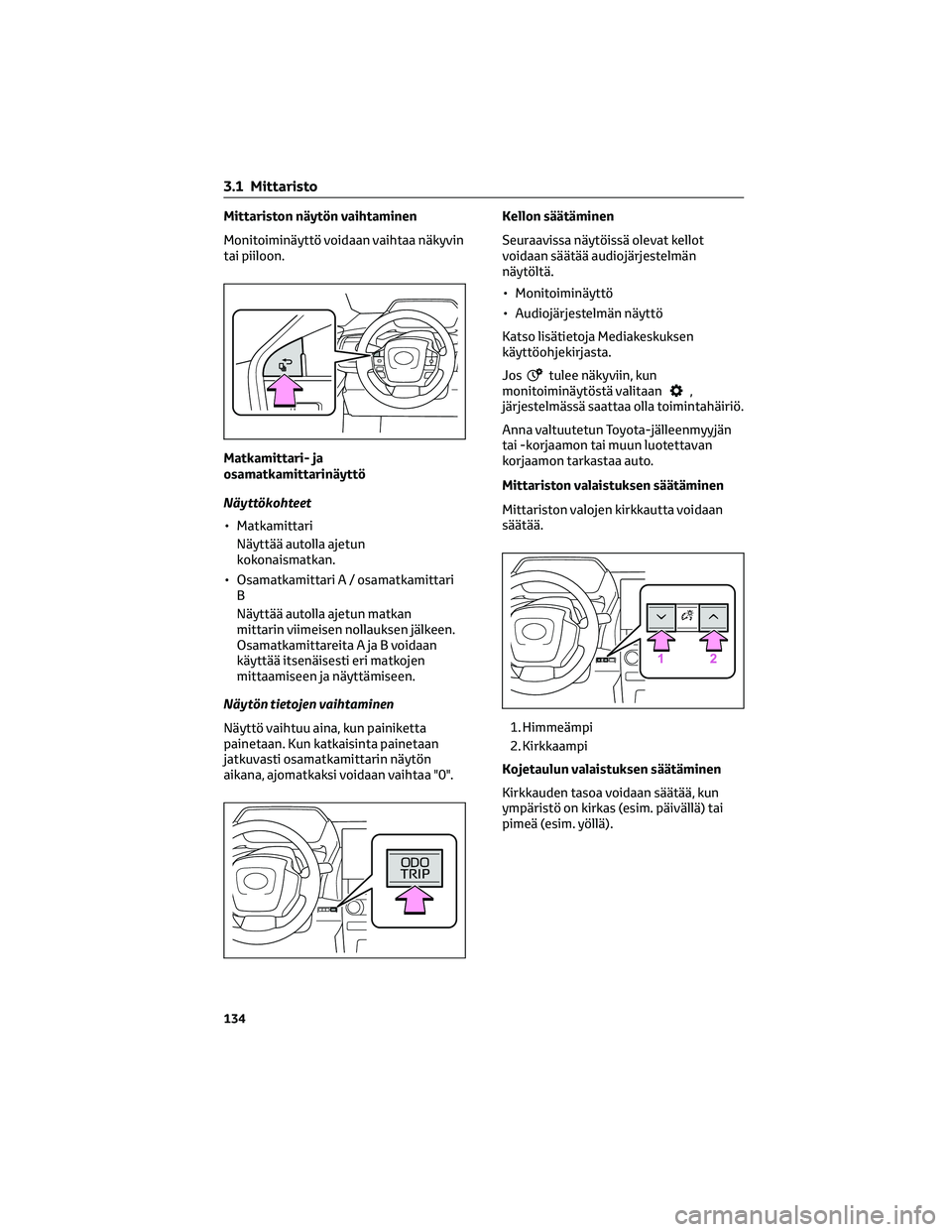

Mittariston näytön vaihtaminen
Monitoiminäyttö voidaan vaihtaa näkyvin
tai piiloon.
Matkamittari- ja
osamatkamittarinäyttö
Näyttökohteet
• Matkamittari
Näyttää autolla ajetun
kokonaismatkan.
• Osamatkamittari A / osamatkamittari
B
Näyttää autolla ajetun matkan
mittarin viimeisen nollauksen jälkeen.
Osamatkamittareita A ja B voidaan
käyttää itsenäisesti eri matkojen
mittaamiseen ja näyttämiseen.
Näytön tietojen vaihtaminen
Näyttö vaihtuu aina, kun painiketta
painetaan. Kun katkaisinta painetaan
jatkuvasti osamatkamittarin näytön
aikana, ajomatkaksi voidaan vaihtaa "0".Kellon säätäminen
Seuraavissa näytöissä olevat kellot
voidaan säätää audiojärjestelmän
näytöltä.
• Monitoiminäyttö
• Audiojärjestelmän näyttö
Katso lisätietoja Mediakeskuksen
käyttöohjekirjasta.
Jos
tulee näkyviin, kun
monitoiminäytöstä valitaan,
järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun luotettavan
korjaamon tarkastaa auto.
Mittariston valaistuksen säätäminen
Mittariston valojen kirkkautta voidaan
säätää.
1. Himmeämpi
2. Kirkkaampi
Kojetaulun valaistuksen säätäminen
Kirkkauden tasoa voidaan säätää, kun
ympäristö on kirkas (esim. päivällä) tai
pimeä (esim. yöllä).
3.1 Mittaristo
134
