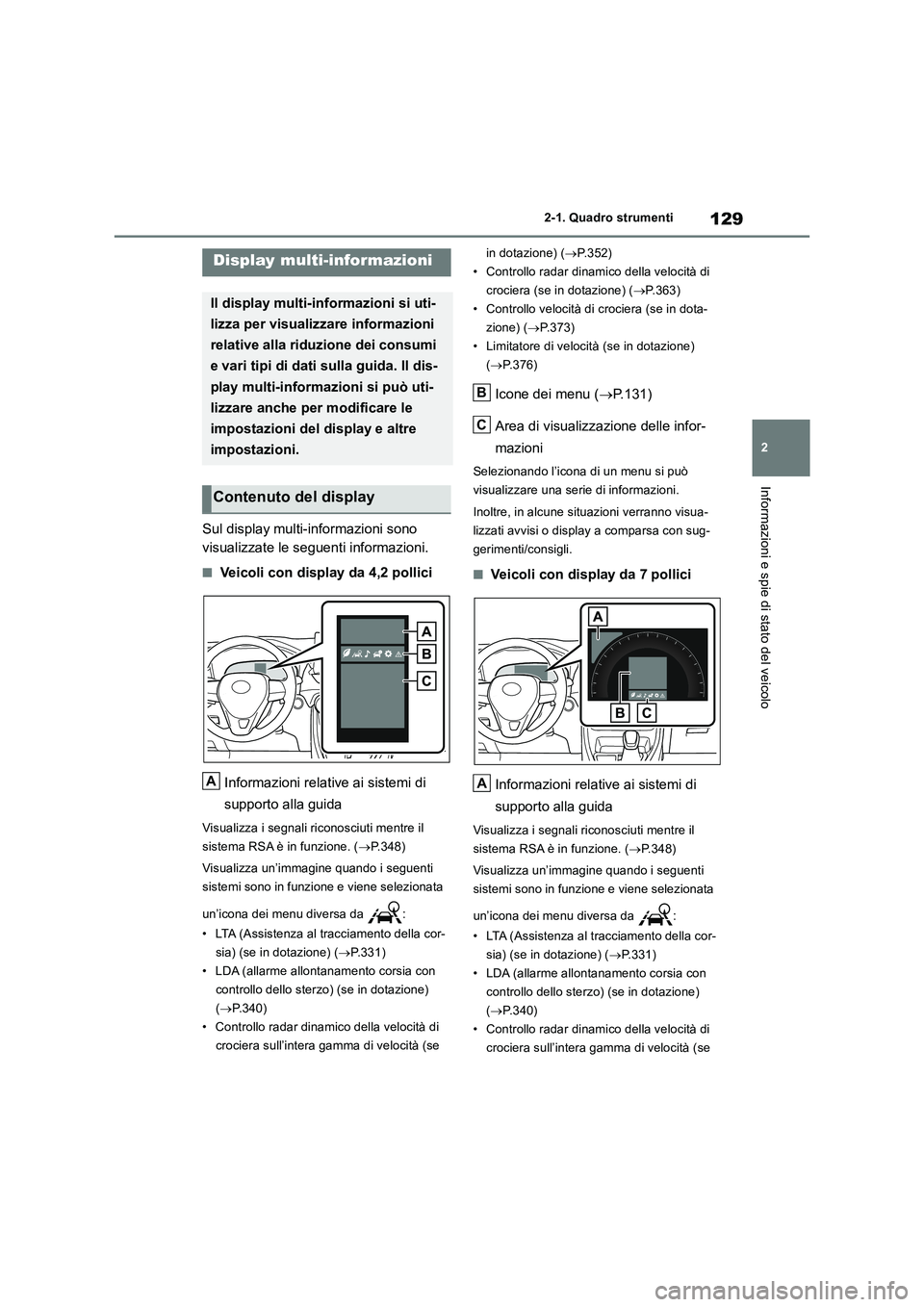

2018 TOYOTA RAV4 Manuale duso (in Italian)

129
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Sul display multi-informazioni sono
visualizzate le seguenti informazioni.
■Veicoli con display da 4,2 pollici
Informazioni relative ai sistemi di
supporto alla guida
Visualizza i segnali riconosciuti mentre il
sistema RSA è in funzione. ( P.348)
Visualizza un’immagine quando i seguenti
sistemi sono in funzione e viene selezionata
un’icona dei menu diversa da :
• LTA (Assistenza al tracciamento della cor-
sia) (se in dotazione) ( P.331)
• LDA (allarme allontanamento corsia con
controllo dello sterzo) (se in dotazione)
( P.340)
• Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità (se
in dotazione) ( P.352)
• Controllo radar dinamico della velocità di
crociera (se in dotazione) ( P.363)
• Controllo velocità di crociera (se in dota-
zione) ( P.373)
• Limitatore di velocità (se in dotazione)
( P.376)
Icone dei menu (P.131)
Area di visualizzazione delle infor-
mazioni
Selezionando l’icona di un menu si può
visualizzare una serie di informazioni.
Inoltre, in alcune situazioni verranno visua-
lizzati avvisi o display a comparsa con sug-
gerimenti/consigli.
■Veicoli con display da 7 pollici
Informazioni relative ai sistemi di
supporto alla guida
Visualizza i segnali riconosciuti mentre il
sistema RSA è in funzione. ( P.348)
Visualizza un’immagine quando i seguenti
sistemi sono in funzione e viene selezionata
un’icona dei menu diversa da :
• LTA (Assistenza al tracciamento della cor-
sia) (se in dotazione) ( P.331)
• LDA (allarme allontanamento corsia con
controllo dello sterzo) (se in dotazione)
( P.340)
• Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità (se
Display multi-informazioni
Il display multi-informazioni si uti-
lizza per visualizzare informazioni
relative alla riduzione dei consumi
e vari tipi di dati sulla guida. Il dis-
play multi-informazioni si può uti-
lizzare anche per modificare le
impostazioni del display e altre
impostazioni.
Contenuto del display
A
B
C
A

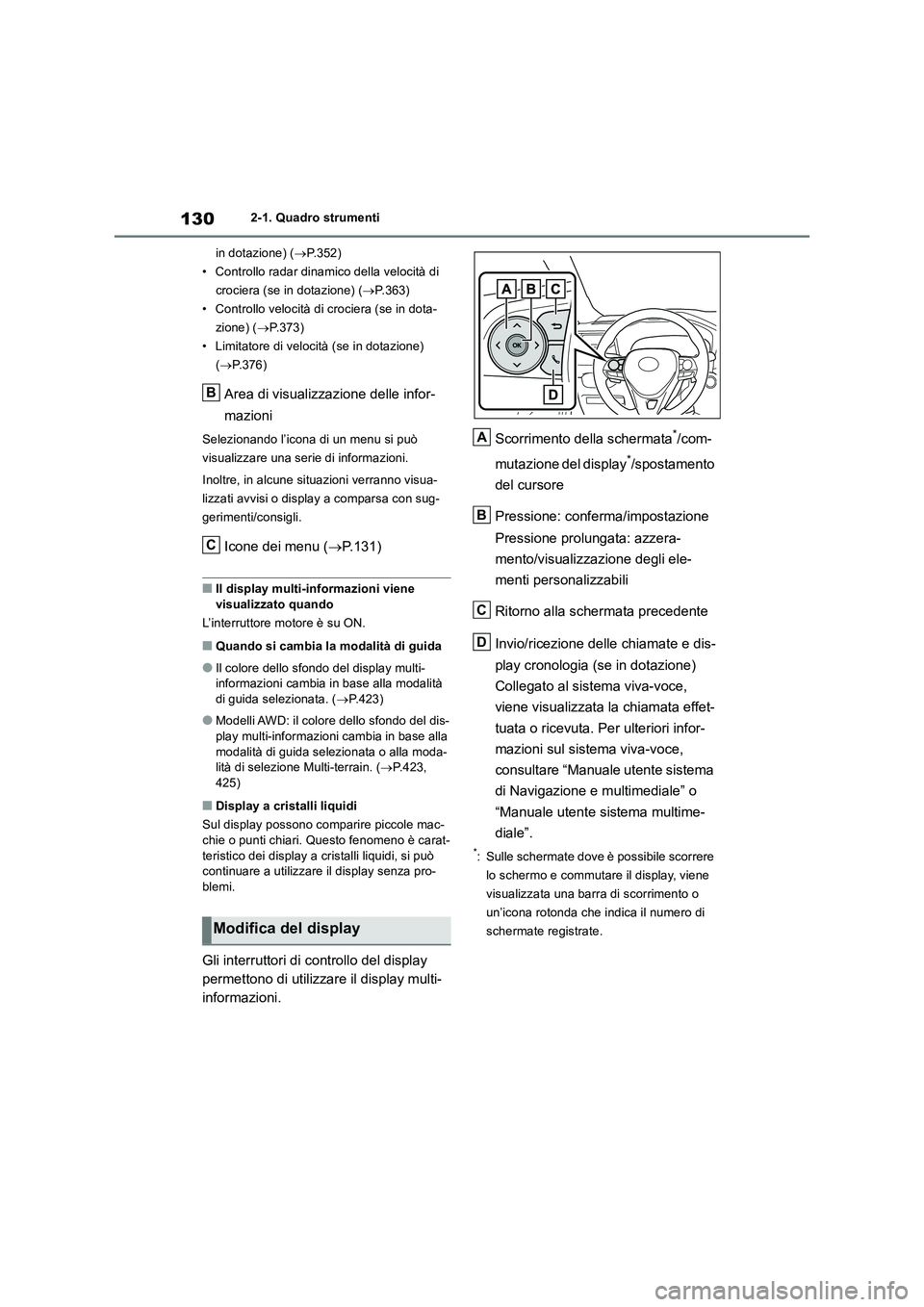

1302-1. Quadro strumenti
in dotazione) (P.352)
• Controllo radar dinamico della velocità di
crociera (se in dotazione) (P.363)
• Controllo velocità di crociera (se in dota-
zione) (P.373)
• Limitatore di velocità (se in dotazione)
(P.376)
Area di visualizzazione delle infor-
mazioni
Selezionando l’icona di un menu si può
visualizzare una serie di informazioni.
Inoltre, in alcune situazioni verranno visua-
lizzati avvisi o display a comparsa con sug-
gerimenti/consigli.
Icone dei menu (P.131)
■Il display multi-informazioni viene
visualizzato quando
L’interruttore motore è su ON.
■Quando si cambia la modalità di guida
●Il colore dello sfondo del display multi-
informazioni cambia in base alla modalità
di guida selezionata. (P.423)
●Modelli AWD: il colore dello sfondo del dis-
play multi-informazioni cambia in base alla
modalità di guida selezionata o alla moda-
lità di selezione Multi-terrain. (P.423,
425)
■Display a cristalli liquidi
Sul display possono comparire piccole mac-
chie o punti chiari. Questo fenomeno è carat-
teristico dei display a cristalli liquidi, si può
continuare a utilizzare il display senza pro-
blemi.
Gli interruttori di controllo del display
permettono di utilizzare il display multi-
informazioni.Scorrimento della schermata
*/com-
mutazione del display
*/spostamento
del cursore
Pressione: conferma/impostazione
Pressione prolungata: azzera-
mento/visualizzazione degli ele-
menti personalizzabili
Ritorno alla schermata precedente
Invio/ricezione delle chiamate e dis-
play cronologia (se in dotazione)
Collegato al sistema viva-voce,
viene visualizzata la chiamata effet-
tuata o ricevuta. Per ulteriori infor-
mazioni sul sistema viva-voce,
consultare “Manuale utente sistema
di Navigazione e multimediale” o
“Manuale utente sistema multime-
diale”.
*: Sulle schermate dove è possibile scorrere
lo schermo e commutare il display, viene
visualizzata una barra di scorrimento o
un’icona rotonda che indica il numero di
schermate registrate.
Modifica del display
B
C
A
B
C
D

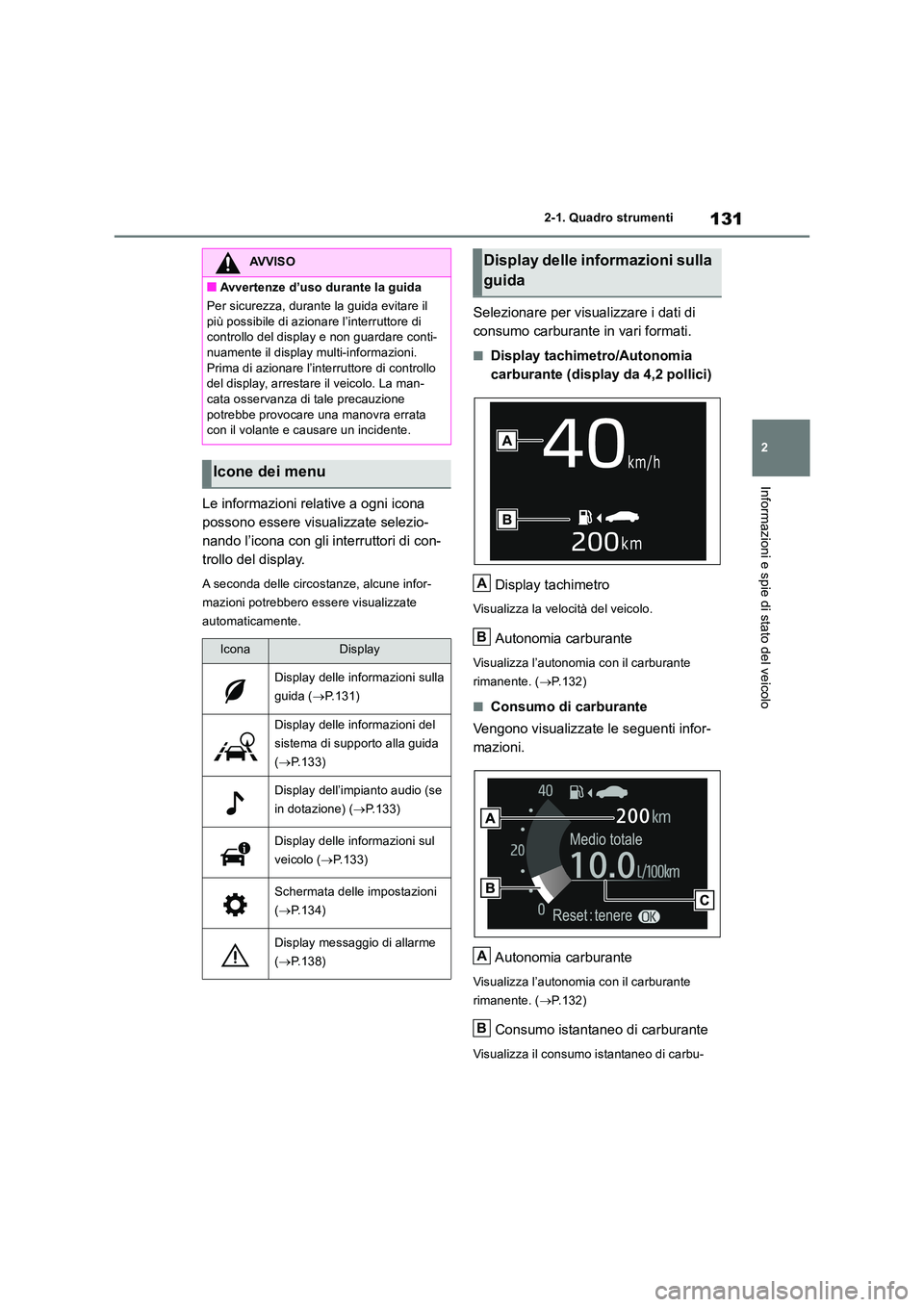

131
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Le informazioni relative a ogni icona
possono essere visualizzate selezio-
nando l’icona con gli interruttori di con-
trollo del display.
A seconda delle circostanze, alcune infor-
mazioni potrebbero essere visualizzate
automaticamente.
Selezionare per visualizzare i dati di
consumo carburante in vari formati.
■Display tachimetro/Autonomia
carburante (display da 4,2 pollici)
Display tachimetro
Visualizza la velocità del veicolo.
Autonomia carburante
Visualizza l’autonomia con il carburante
rimanente. ( P.132)
■Consumo di carburante
Vengono visualizzate le seguenti infor-
mazioni.
Autonomia carburante
Visualizza l’autonomia con il carburante
rimanente. ( P.132)
Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carbu-
AVVISO
■Avvertenze d’uso durante la guida
Per sicurezza, durante la guida evitare il
più possibile di azionare l’interruttore di controllo del display e non guardare conti-nuamente il display multi-informazioni.
Prima di azionare l’interruttore di controllo del display, arrestare il veicolo. La man-cata osservanza di tale precauzione
potrebbe provocare una manovra errata con il volante e causare un incidente.
Icone dei menu
IconaDisplay
Display delle informazioni sulla
guida ( P.131)
Display delle informazioni del
sistema di supporto alla guida
( P.133)
Display dell’impianto audio (se
in dotazione) ( P.133)
Display delle informazioni sul
veicolo ( P.133)
Schermata delle impostazioni
( P.134)
Display messaggio di allarme
( P.138)
Display delle informazioni sulla
guida
A
B
A
B

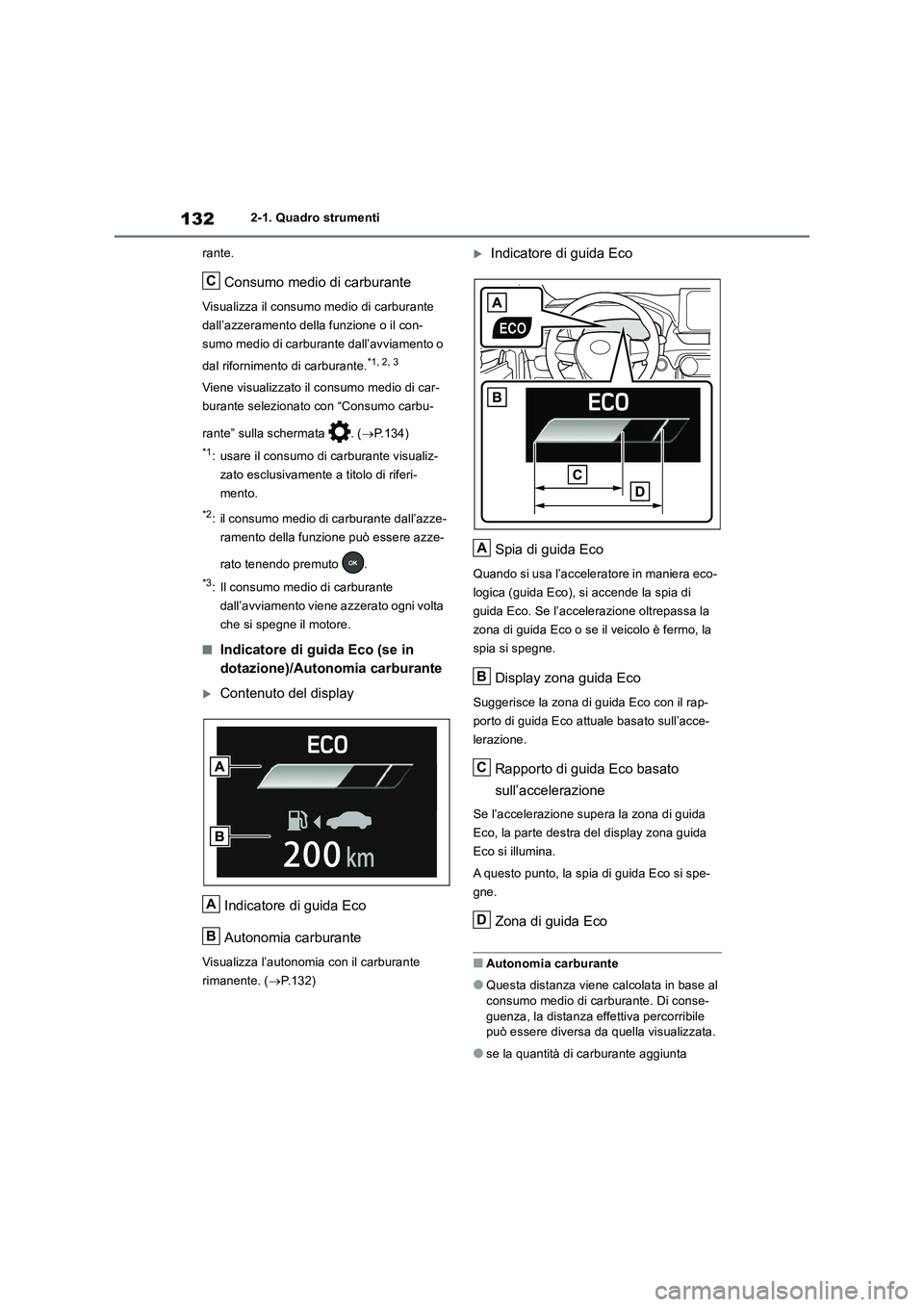

1322-1. Quadro strumenti
rante.
Consumo medio di carburante
Visualizza il consumo medio di carburante
dall’azzeramento della funzione o il con-
sumo medio di carburante dall’avviamento o
dal rifornimento di carburante.
*1, 2, 3
Viene visualizzato il consumo medio di car-
burante selezionato con “Consumo carbu-
rante” sulla schermata . (P.134)
*1: usare il consumo di carburante visualiz-
zato esclusivamente a titolo di riferi-
mento.
*2: il consumo medio di carburante dall’azze-
ramento della funzione può essere azze-
rato tenendo premuto .
*3: Il consumo medio di carburante
dall’avviamento viene azzerato ogni volta
che si spegne il motore.
■Indicatore di guida Eco (se in
dotazione)/Autonomia carburante
Contenuto del display
Indicatore di guida Eco
Autonomia carburante
Visualizza l’autonomia con il carburante
rimanente. (P.132)
Indicatore di guida Eco
Spia di guida Eco
Quando si usa l’acceleratore in maniera eco-
logica (guida Eco), si accende la spia di
guida Eco. Se l’accelerazione oltrepassa la
zona di guida Eco o se il veicolo è fermo, la
spia si spegne.
Display zona guida Eco
Suggerisce la zona di guida Eco con il rap-
porto di guida Eco attuale basato sull’acce-
lerazione.
Rapporto di guida Eco basato
sull’accelerazione
Se l’accelerazione supera la zona di guida
Eco, la parte destra del display zona guida
Eco si illumina.
A questo punto, la spia di guida Eco si spe-
gne.
Zona di guida Eco
■Autonomia carburante
●Questa distanza viene calcolata in base al
consumo medio di carburante. Di conse-
guenza, la distanza effettiva percorribile
può essere diversa da quella visualizzata.
●se la quantità di carburante aggiunta
C
A
B
A
B
C
D

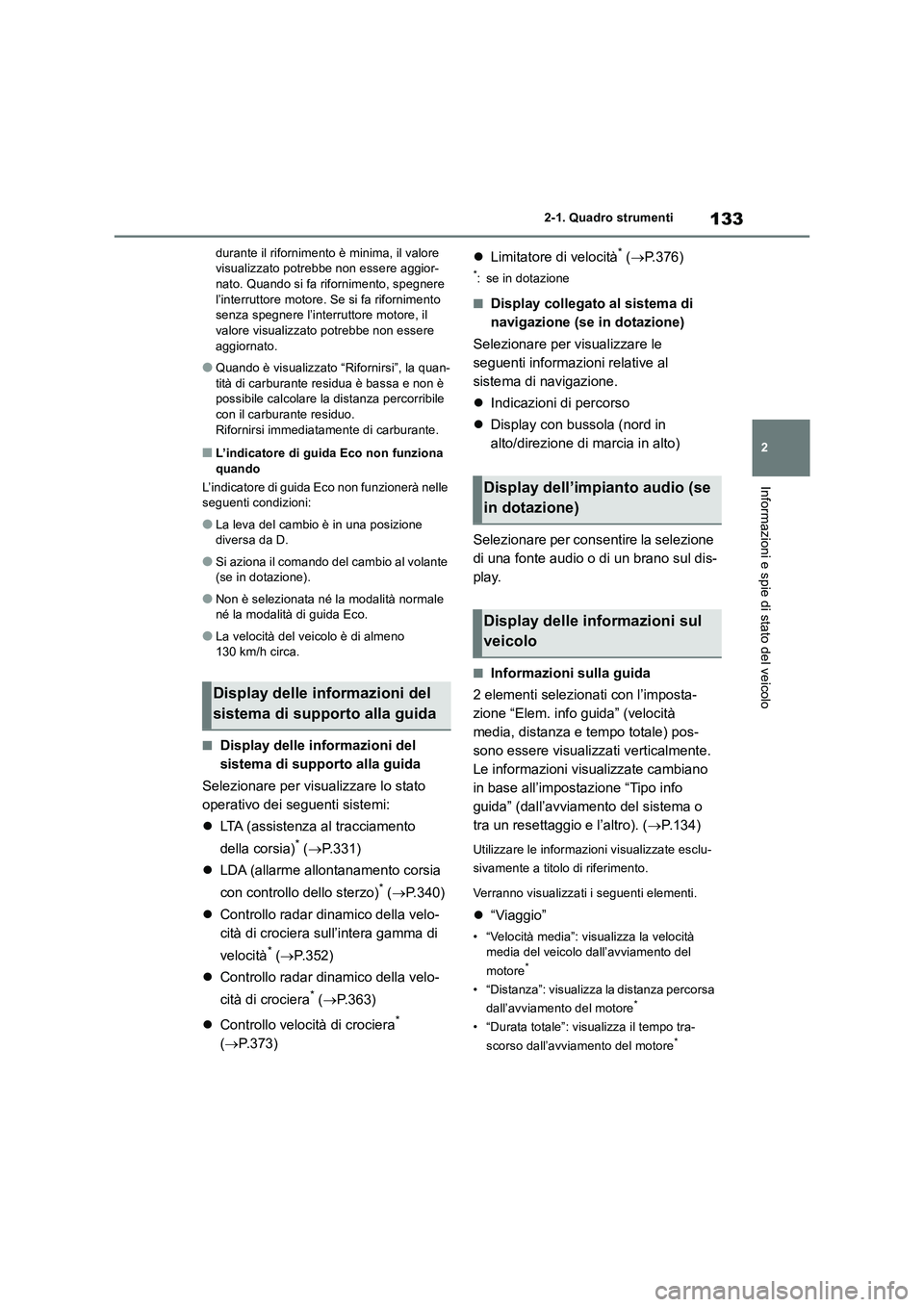

133
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
durante il rifornimento è minima, il valore
visualizzato potrebbe non essere aggior-
nato. Quando si fa rifornimento, spegnere
l’interruttore motore. Se si fa rifornimento
senza spegnere l’interruttore motore, il
valore visualizzato potrebbe non essere
aggiornato.
●Quando è visualizzato “Rifornirsi”, la quan-
tità di carburante residua è bassa e non è
possibile calcolare la distanza percorribile
con il carburante residuo.
Rifornirsi immediatamente di carburante.
■L’indicatore di guida Eco non funziona
quando
L’indicatore di guida Eco non funzionerà nelle
seguenti condizioni:
●La leva del cambio è in una posizione
diversa da D.
●Si aziona il comando del cambio al volante
(se in dotazione).
●Non è selezionata né la modalità normale
né la modalità di guida Eco.
●La velocità del veicolo è di almeno
130 km/h circa.
■Display delle informazioni del
sistema di supporto alla guida
Selezionare per visualizzare lo stato
operativo dei seguenti sistemi:
LTA (assistenza al tracciamento
della corsia)
* (P.331)
LDA (allarme allontanamento corsia
con controllo dello sterzo)
* (P.340)
Controllo radar dinamico della velo-
cità di crociera sull’intera gamma di
velocità
* (P.352)
Controllo radar dinamico della velo-
cità di crociera
* (P.363)
Controllo velocità di crociera
*
(P.373)Limitatore di velocità
* (P.376)
*: se in dotazione
■Display collegato al sistema di
navigazione (se in dotazione)
Selezionare per visualizzare le
seguenti informazioni relative al
sistema di navigazione.
Indicazioni di percorso
Display con bussola (nord in
alto/direzione di marcia in alto)
Selezionare per consentire la selezione
di una fonte audio o di un brano sul dis-
play.
■Informazioni sulla guida
2 elementi selezionati con l’imposta-
zione “Elem. info guida” (velocità
media, distanza e tempo totale) pos-
sono essere visualizzati verticalmente.
Le informazioni visualizzate cambiano
in base all’impostazione “Tipo info
guida” (dall’avviamento del sistema o
tra un resettaggio e l’altro). (P.134)
Utilizzare le informazioni visualizzate esclu-
sivamente a titolo di riferimento.
Verranno visualizzati i seguenti elementi.
“Viaggio”
• “Velocità media”: visualizza la velocità
media del veicolo dall’avviamento del
motore
*
• “Distanza”: visualizza la distanza percorsa
dall’avviamento del motore*
• “Durata totale”: visualizza il tempo tra-
scorso dall’avviamento del motore*
Display delle informazioni del
sistema di supporto alla guida
Display dell’impianto audio (se
in dotazione)
Display delle informazioni sul
veicolo

1342-1. Quadro strumenti
*: Questi elementi vengono azzerati ogni
volta che si spegne il motore.
“Totale”
• “Velocità media”: visualizza la velocità
media del veicolo dall’azzeramento del
display
*
• “Distanza”: visualizza la distanza percorsa
dall’azzeramento del display*
• “Durata totale”: visualizza il tempo tra-
scorso dall’azzeramento del display*
*
: Per azzerare, visualizzare l’elemento
desiderato e tenere premuto .
■Display sistema AWD (modelli
AWD )
Display direzione pneumatici ante-
riori
Visualizza l’entità e la direzione della ster-
zata tramite lo spostamento degli pneumatici
anteriori sul display.
Display ripartizione di coppia
Visualizza la spinta generata da ciascuna
ruota in 6 livelli, da 0 a 5.
Display forza G*
Visualizza l’entità e la direzione delle forze G
che agiscono sul veicolo tramite gli sposta-
menti della sfera sul display.
Traiettoria della forza G massima*
Questo elemento è relazionato al display
forza G e visualizza la traiettoria dell’ultimo movimento della sfera.
Tenere premuto per resettare i dati
memorizzati.
Segnalazione pattinamento ruote
Quando uno pneumatico sta pattinando, la
relativa icona sul display cambia di colore e
lampeggia.
*: questo elemento viene visualizzato solo
quando si seleziona la modalità di guida
sportiva.
Le impostazioni del veicolo e il conte-
nuto visualizzato sullo schermo pos-
sono essere modificati con gli
interruttori di controllo del display.
■Procedura di impostazione
1Azionare o sugli interruttori
di controllo del display e selezionare
.
2Azionare o sugli interruttori
di controllo del display e selezionare
la voce desiderata.
• Se la funzione viene attivata e disat-
tivata o il volume, ecc., viene modifi-
cato sulla schermata delle
impostazioni, l’impostazione viene
modificata ogni volta che si preme
.
• Per le funzioni che consentono di
selezionare il contenuto delle opera-
zioni, il contenuto del display, ecc.
appare la schermata di impostazione
quando si tiene premuto .
Quando è visualizzata la schermata
delle impostazioni, selezionare
l’impostazione o il valore desiderato
A
B
C
D
Schermata impostazioni
E

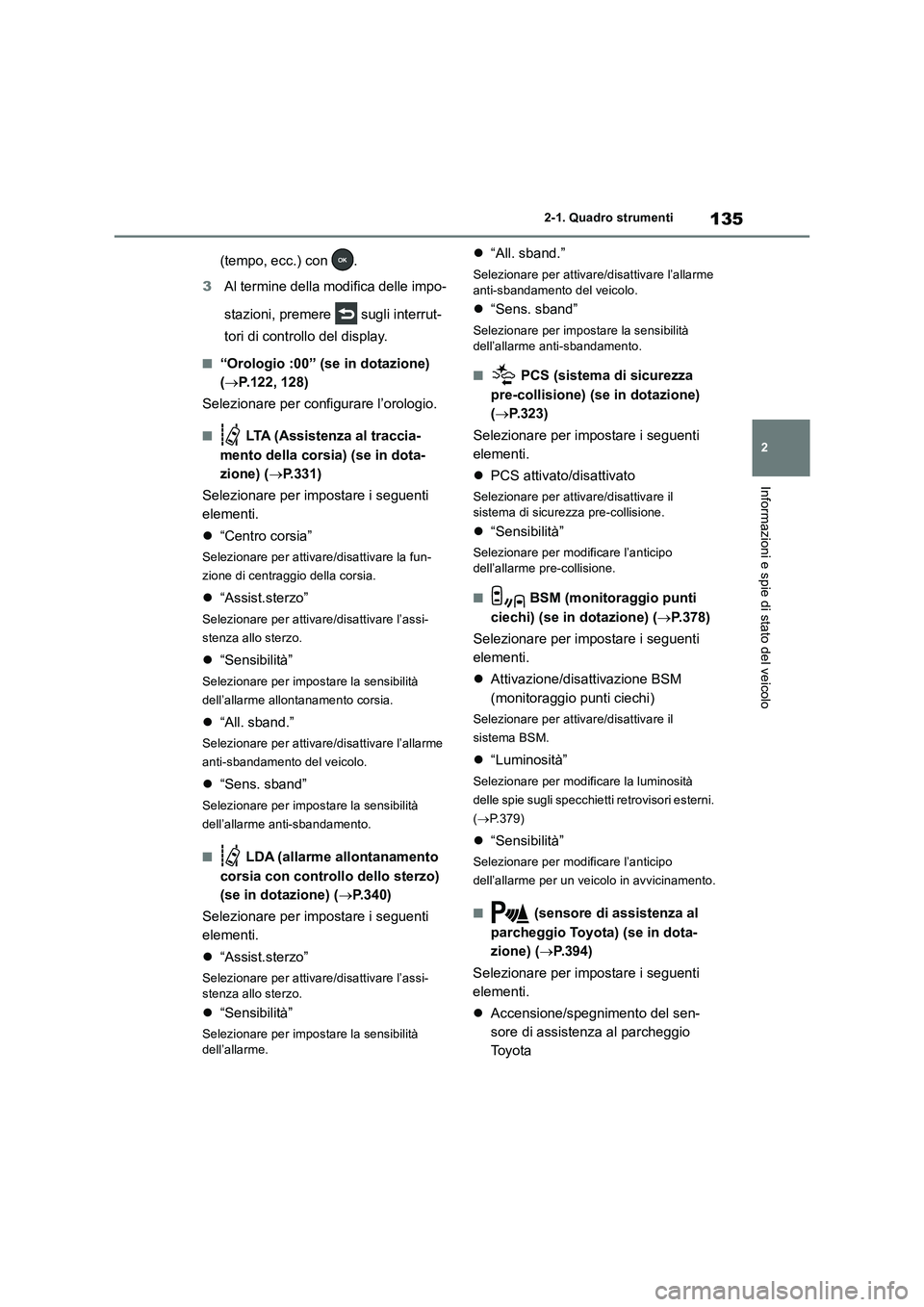

135
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
(tempo, ecc.) con .
3Al termine della modifica delle impo-
stazioni, premere sugli interrut-
tori di controllo del display.
■“Orologio :00” (se in dotazione)
(P.122, 128)
Selezionare per configurare l’orologio.
■ LTA (Assistenza al traccia-
mento della corsia) (se in dota-
zione) (P.331)
Selezionare per impostare i seguenti
elementi.
“Centro corsia”
Selezionare per attivare/disattivare la fun-
zione di centraggio della corsia.
“Assist.sterzo”
Selezionare per attivare/disattivare l’assi-
stenza allo sterzo.
“Sensibilità”
Selezionare per impostare la sensibilità
dell’allarme allontanamento corsia.
“All. sband.”
Selezionare per attivare/disattivare l’allarme
anti-sbandamento del veicolo.
“Sens. sband”
Selezionare per impostare la sensibilità
dell’allarme anti-sbandamento.
■ LDA (allarme allontanamento
corsia con controllo dello sterzo)
(se in dotazione) (P.340)
Selezionare per impostare i seguenti
elementi.
“Assist.sterzo”
Selezionare per attivare/disattivare l’assi-
stenza allo sterzo.
“Sensibilità”
Selezionare per impostare la sensibilità
dell’allarme.
“All. sband.”
Selezionare per attivare/disattivare l’allarme
anti-sbandamento del veicolo.
“Sens. sband”
Selezionare per impostare la sensibilità
dell’allarme anti-sbandamento.
■ PCS (sistema di sicurezza
pre-collisione) (se in dotazione)
(P.323)
Selezionare per impostare i seguenti
elementi.
PCS attivato/disattivato
Selezionare per attivare/disattivare il
sistema di sicurezza pre-collisione.
“Sensibilità”
Selezionare per modificare l’anticipo
dell’allarme pre-collisione.
■ BSM (monitoraggio punti
ciechi) (se in dotazione) (P.378)
Selezionare per impostare i seguenti
elementi.
Attivazione/disattivazione BSM
(monitoraggio punti ciechi)
Selezionare per attivare/disattivare il
sistema BSM.
“Luminosità”
Selezionare per modificare la luminosità
delle spie sugli specchietti retrovisori esterni.
(P.379)
“Sensibilità”
Selezionare per modificare l’anticipo
dell’allarme per un veicolo in avvicinamento.
■ (sensore di assistenza al
parcheggio Toyota) (se in dota-
zione) (P.394)
Selezionare per impostare i seguenti
elementi.
Accensione/spegnimento del sen-
sore di assistenza al parcheggio
To y o t a

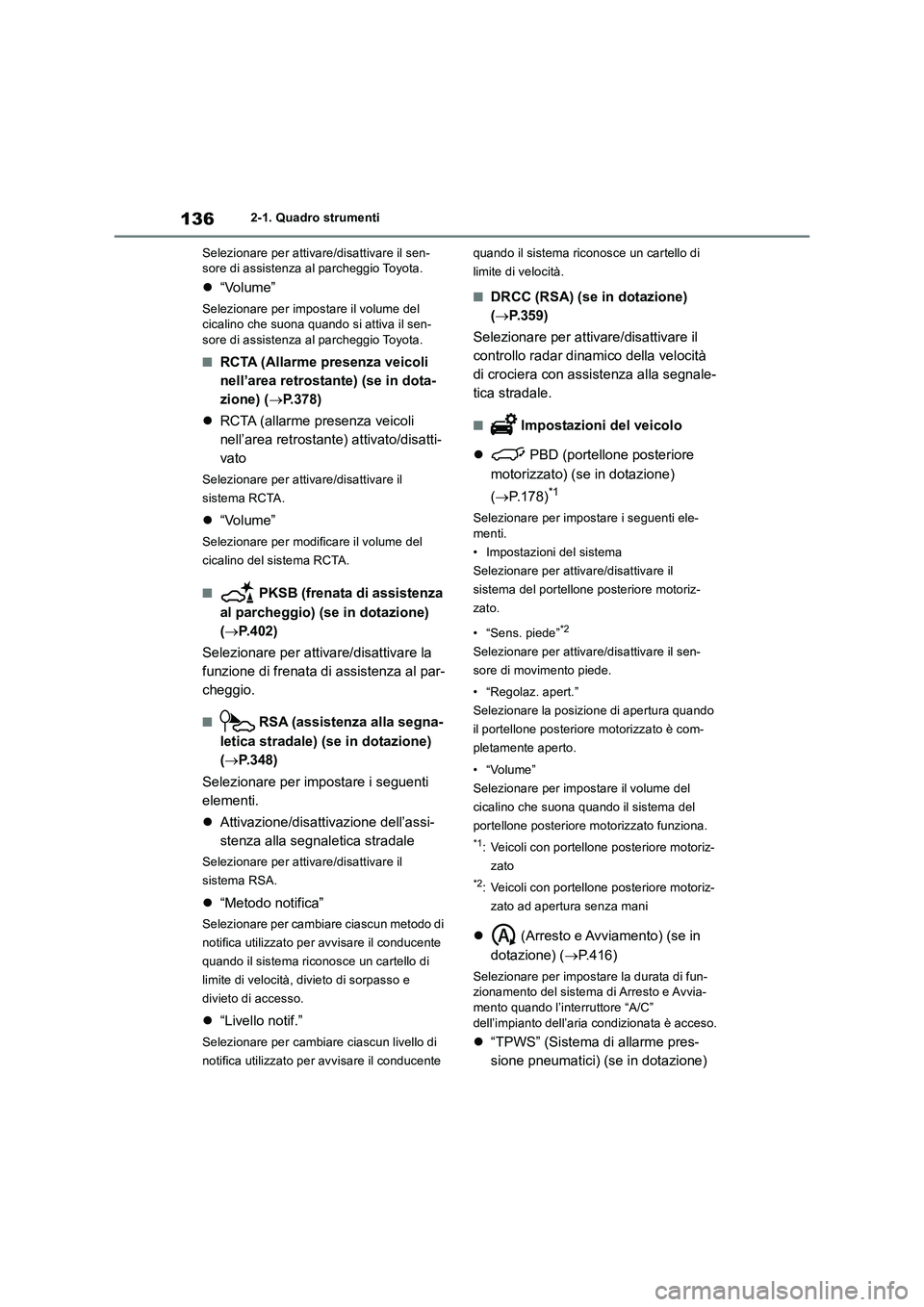

1362-1. Quadro strumenti
Selezionare per attivare/disattivare il sen-
sore di assistenza al parcheggio Toyota.
“Volume”
Selezionare per impostare il volume del
cicalino che suona quando si attiva il sen-
sore di assistenza al parcheggio Toyota.
■RCTA (Allarme presenza veicoli
nell’area retrostante) (se in dota-
zione) (P.378)
RCTA (allarme presenza veicoli
nell’area retrostante) attivato/disatti-
vato
Selezionare per attivare/disattivare il
sistema RCTA.
“Volume”
Selezionare per modificare il volume del
cicalino del sistema RCTA.
■ PKSB (frenata di assistenza
al parcheggio) (se in dotazione)
(P.402)
Selezionare per attivare/disattivare la
funzione di frenata di assistenza al par-
cheggio.
■ RSA (assistenza alla segna-
letica stradale) (se in dotazione)
(P.348)
Selezionare per impostare i seguenti
elementi.
Attivazione/disattivazione dell’assi-
stenza alla segnaletica stradale
Selezionare per attivare/disattivare il
sistema RSA.
“Metodo notifica”
Selezionare per cambiare ciascun metodo di
notifica utilizzato per avvisare il conducente
quando il sistema riconosce un cartello di
limite di velocità, divieto di sorpasso e
divieto di accesso.
“Livello notif.”
Selezionare per cambiare ciascun livello di
notifica utilizzato per avvisare il conducente quando il sistema riconosce un cartello di
limite di velocità.
■DRCC (RSA) (se in dotazione)
(P.359)
Selezionare per attivare/disattivare il
controllo radar dinamico della velocità
di crociera con assistenza alla segnale-
tica stradale.
■ Impostazioni del veicolo
 PBD (portellone posteriore
motorizzato) (se in dotazione)
(P.178)
*1
Selezionare per impostare i seguenti ele-
menti.
• Impostazioni del sistema
Selezionare per attivare/disattivare il
sistema del portellone posteriore motoriz-
zato.
• “Sens. piede”
*2
Selezionare per attivare/disattivare il sen-
sore di movimento piede.
• “Regolaz. apert.”
Selezionare la posizione di apertura quando
il portellone posteriore motorizzato è com-
pletamente aperto.
•“Volume”
Selezionare per impostare il volume del
cicalino che suona quando il sistema del
portellone posteriore motorizzato funziona.
*1: Veicoli con portellone posteriore motoriz-
zato
*2: Veicoli con portellone posteriore motoriz-
zato ad apertura senza mani
 (Arresto e Avviamento) (se in
dotazione) (P.416)
Selezionare per impostare la durata di fun-
zionamento del sistema di Arresto e Avvia-
mento quando l’interruttore “A/C”
dell’impianto dell’aria condizionata è acceso.
“TPWS” (Sistema di allarme pres-
sione pneumatici) (se in dotazione)
