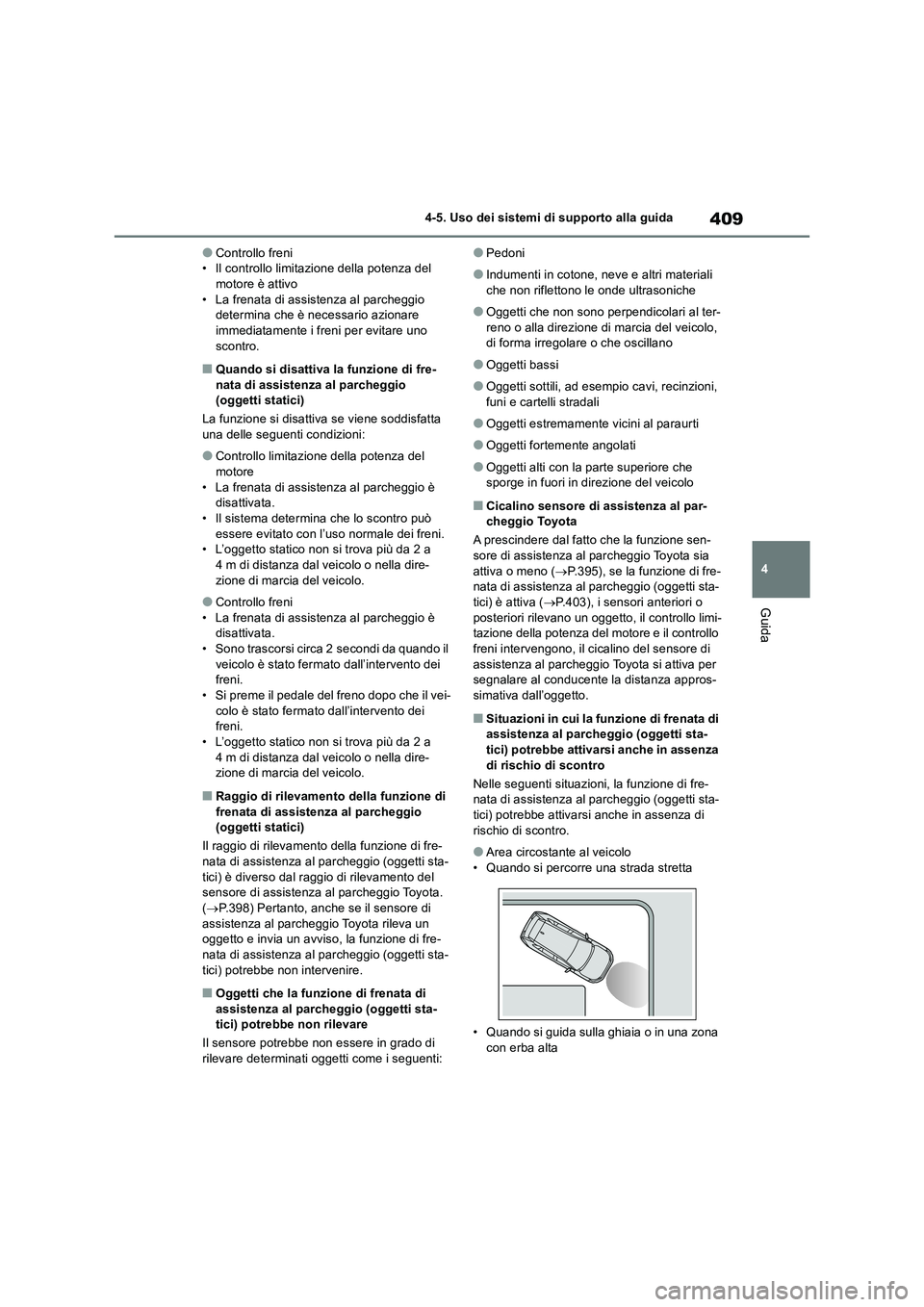

2018 TOYOTA RAV4 Manuale duso (in Italian)

409
4 4-5. Uso dei sistemi di supporto alla guida
Guida
●Controllo freni
• Il controllo limitazione della potenza del
motore è attivo
• La frenata di assistenza al parcheggio
determina che è necessario azionare
immediatamente i freni per evitare uno
scontro.
■Quando si disattiva la funzione di fre-
nata di assistenza al parcheggio
(oggetti statici)
La funzione si disattiva se viene soddisfatta
una delle seguenti condizioni:
●Controllo limitazione della potenza del
motore
• La frenata di assistenza al parcheggio è
disattivata.
• Il sistema determina che lo scontro può
essere evitato con l’uso normale dei freni.
• L’oggetto statico non si trova più da 2 a
4 m di distanza dal veicolo o nella dire-
zione di marcia del veicolo.
●Controllo freni
• La frenata di assistenza al parcheggio è
disattivata.
• Sono trascorsi circa 2 secondi da quando il
veicolo è stato fermato dall’intervento dei
freni.
• Si preme il pedale del freno dopo che il vei-
colo è stato fermato dall’intervento dei
freni.
• L’oggetto statico non si trova più da 2 a
4 m di distanza dal veicolo o nella dire-
zione di marcia del veicolo.
■Raggio di rilevamento della funzione di
frenata di assistenza al parcheggio
(oggetti statici)
Il raggio di rilevamento della funzione di fre-
nata di assistenza al parcheggio (oggetti sta-
tici) è diverso dal raggio di rilevamento del
sensore di assistenza al parcheggio Toyota.
(P.398) Pertanto, anche se il sensore di
assistenza al parcheggio Toyota rileva un
oggetto e invia un avviso, la funzione di fre-
nata di assistenza al parcheggio (oggetti sta-
tici) potrebbe non intervenire.
■Oggetti che la funzione di frenata di
assistenza al parcheggio (oggetti sta-
tici) potrebbe non rilevare
Il sensore potrebbe non essere in grado di
rilevare determinati oggetti come i seguenti:
●Pedoni
●Indumenti in cotone, neve e altri materiali
che non riflettono le onde ultrasoniche
●Oggetti che non sono perpendicolari al ter-
reno o alla direzione di marcia del veicolo,
di forma irregolare o che oscillano
●Oggetti bassi
●Oggetti sottili, ad esempio cavi, recinzioni,
funi e cartelli stradali
●Oggetti estremamente vicini al paraurti
●Oggetti fortemente angolati
●Oggetti alti con la parte superiore che
sporge in fuori in direzione del veicolo
■Cicalino sensore di assistenza al par-
cheggio Toyota
A prescindere dal fatto che la funzione sen-
sore di assistenza al parcheggio Toyota sia
attiva o meno (P.395), se la funzione di fre-
nata di assistenza al parcheggio (oggetti sta-
tici) è attiva (P.403), i sensori anteriori o
posteriori rilevano un oggetto, il controllo limi-
tazione della potenza del motore e il controllo
freni intervengono, il cicalino del sensore di
assistenza al parcheggio Toyota si attiva per
segnalare al conducente la distanza appros-
simativa dall’oggetto.
■Situazioni in cui la funzione di frenata di
assistenza al parcheggio (oggetti sta-
tici) potrebbe attivarsi anche in assenza
di rischio di scontro
Nelle seguenti situazioni, la funzione di fre-
nata di assistenza al parcheggio (oggetti sta-
tici) potrebbe attivarsi anche in assenza di
rischio di scontro.
●Area circostante al veicolo
• Quando si percorre una strada stretta
• Quando si guida sulla ghiaia o in una zona
con erba alta

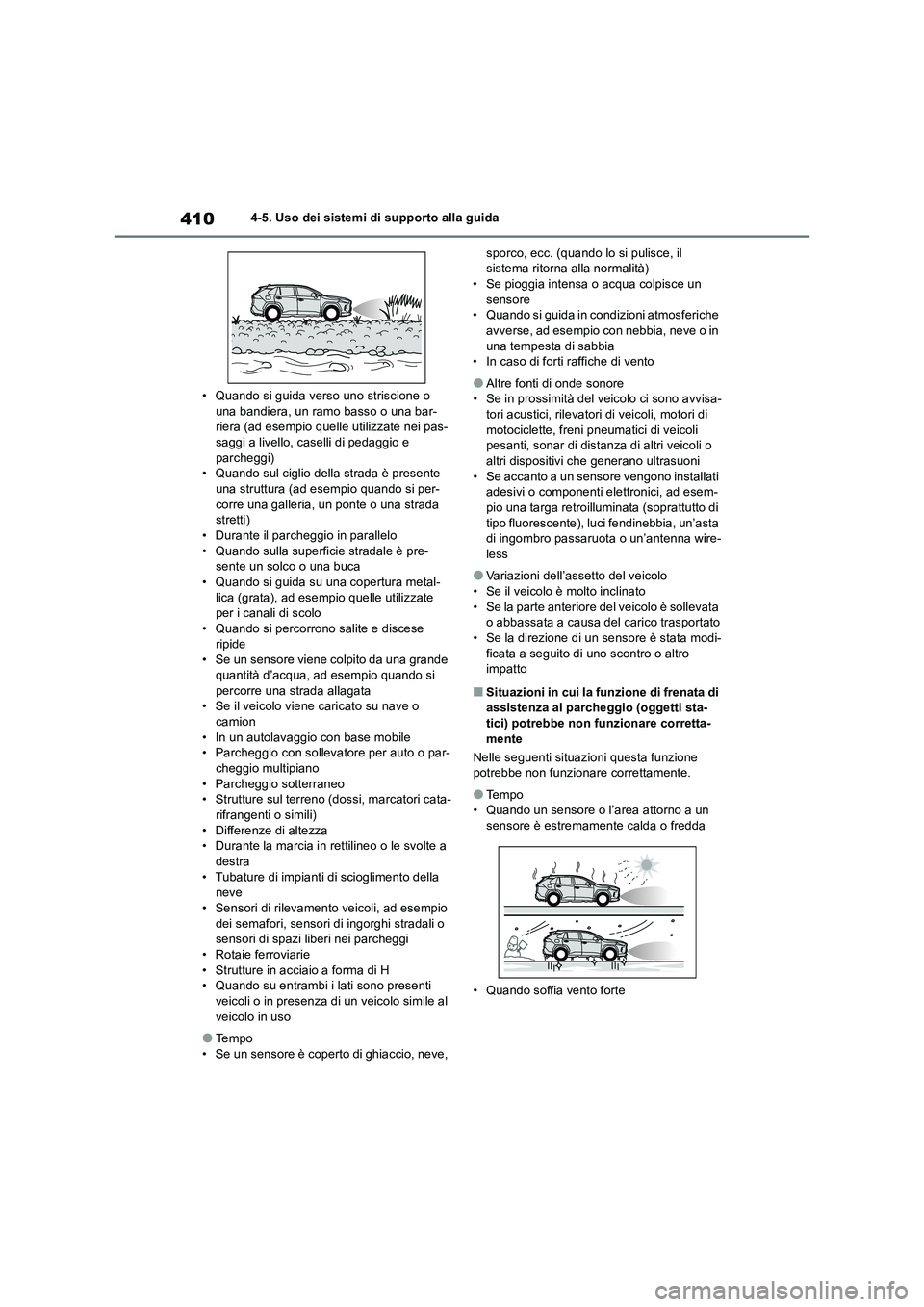

4104-5. Uso dei sistemi di supporto alla guida
• Quando si guida verso uno striscione o
una bandiera, un ramo basso o una bar-
riera (ad esempio quelle utilizzate nei pas-
saggi a livello, caselli di pedaggio e
parcheggi)
• Quando sul ciglio della strada è presente
una struttura (ad esempio quando si per-
corre una galleria, un ponte o una strada
stretti)
• Durante il parcheggio in parallelo
• Quando sulla superficie stradale è pre-
sente un solco o una buca
• Quando si guida su una copertura metal-
lica (grata), ad esempio quelle utilizzate
per i canali di scolo
• Quando si percorrono salite e discese
ripide
• Se un sensore viene colpito da una grande
quantità d’acqua, ad esempio quando si
percorre una strada allagata
• Se il veicolo viene caricato su nave o
camion
• In un autolavaggio con base mobile
• Parcheggio con sollevatore per auto o par-
cheggio multipiano
• Parcheggio sotterraneo
• Strutture sul terreno (dossi, marcatori cata-
rifrangenti o simili)
• Differenze di altezza
• Durante la marcia in rettilineo o le svolte a
destra
• Tubature di impianti di scioglimento della
neve
• Sensori di rilevamento veicoli, ad esempio
dei semafori, sensori di ingorghi stradali o
sensori di spazi liberi nei parcheggi
• Rotaie ferroviarie
• Strutture in acciaio a forma di H
• Quando su entrambi i lati sono presenti
veicoli o in presenza di un veicolo simile al
veicolo in uso
●Te m p o
• Se un sensore è coperto di ghiaccio, neve, sporco, ecc. (quando lo si pulisce, il
sistema ritorna alla normalità)
• Se pioggia intensa o acqua colpisce un
sensore
• Quando si guida in condizioni atmosferiche
avverse, ad esempio con nebbia, neve o in
una tempesta di sabbia
• In caso di forti raffiche di vento
●Altre fonti di onde sonore
• Se in prossimità del veicolo ci sono avvisa-
tori acustici, rilevatori di veicoli, motori di
motociclette, freni pneumatici di veicoli
pesanti, sonar di distanza di altri veicoli o
altri dispositivi che generano ultrasuoni
• Se accanto a un sensore vengono installati
adesivi o componenti elettronici, ad esem-
pio una targa retroilluminata (soprattutto di
tipo fluorescente), luci fendinebbia, un’asta
di ingombro passaruota o un’antenna wire-
less
●Variazioni dell’assetto del veicolo
• Se il veicolo è molto inclinato
• Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato
• Se la direzione di un sensore è stata modi-
ficata a seguito di uno scontro o altro
impatto
■Situazioni in cui la funzione di frenata di
assistenza al parcheggio (oggetti sta-
tici) potrebbe non funzionare corretta-
mente
Nelle seguenti situazioni questa funzione
potrebbe non funzionare correttamente.
●Te m p o
• Quando un sensore o l’area attorno a un
sensore è estremamente calda o fredda
• Quando soffia vento forte

411

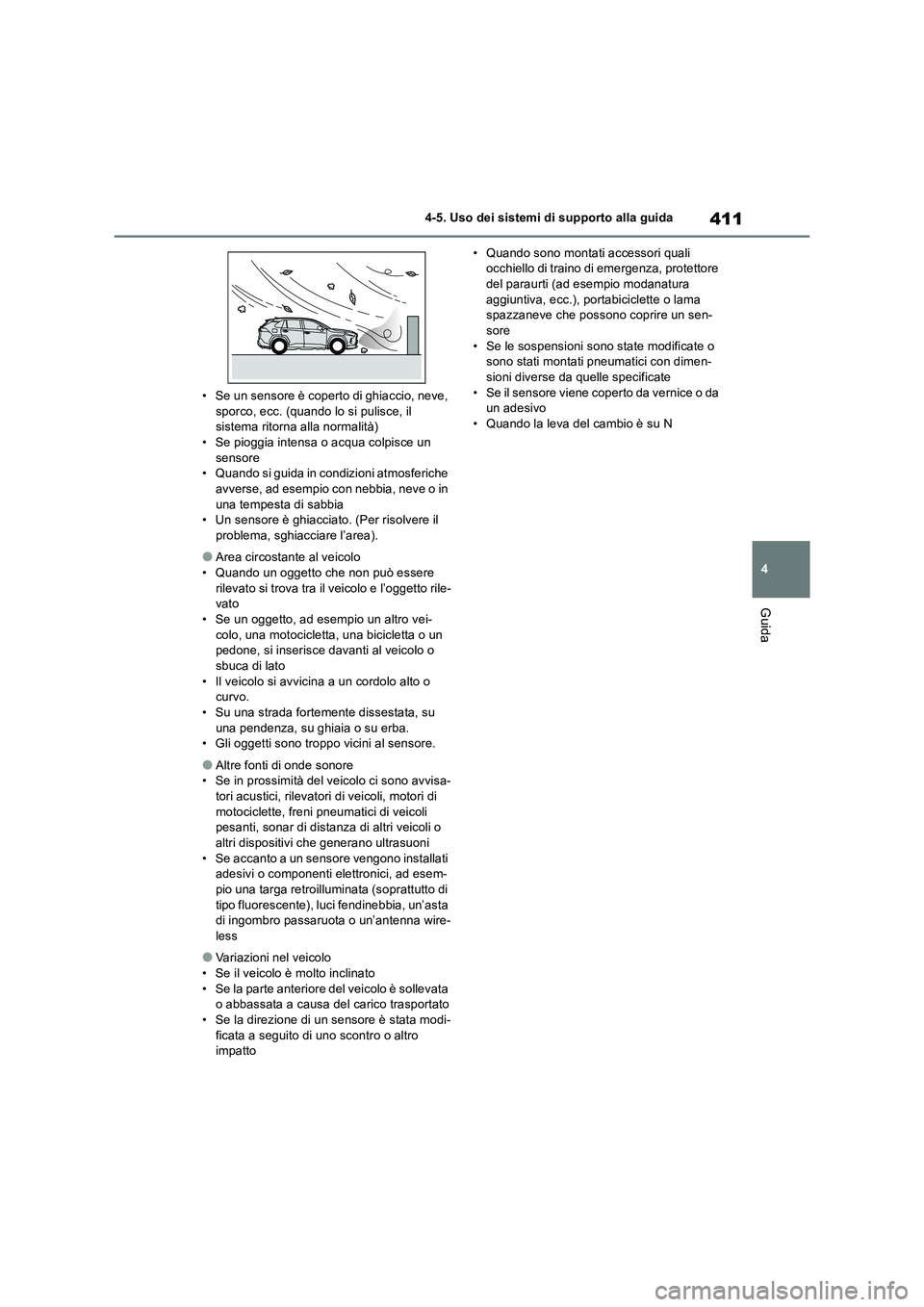

4 4-5. Uso dei sistemi di supporto alla guida
Guida
• Se un sensore è coperto di ghiaccio, neve,
sporco, ecc. (quando lo si pulisce, il
sistema ritorna alla normalità)
• Se pioggia intensa o acqua colpisce un
sensore
• Quando si guida in condizioni atmosferiche
avverse, ad esempio con nebbia, neve o in
una tempesta di sabbia
• Un sensore è ghiacciato. (Per risolvere il
problema, sghiacciare l’area).
●Area circostante al veicolo
• Quando un oggetto che non può essere
rilevato si trova tra il veicolo e l’oggetto rile-
vato
• Se un oggetto, ad esempio un altro vei-
colo, una motocicletta, una bicicletta o un
pedone, si inserisce davanti al veicolo o
sbuca di lato
• Il veicolo si avvicina a un cordolo alto o
curvo.
• Su una strada fortemente dissestata, su
una pendenza, su ghiaia o su erba.
• Gli oggetti sono troppo vicini al sensore.
●Altre fonti di onde sonore
• Se in prossimità del veicolo ci sono avvisa-
tori acustici, rilevatori di veicoli, motori di
motociclette, freni pneumatici di veicoli
pesanti, sonar di distanza di altri veicoli o
altri dispositivi che generano ultrasuoni
• Se accanto a un sensore vengono installati
adesivi o componenti elettronici, ad esem-
pio una targa retroilluminata (soprattutto di
tipo fluorescente), luci fendinebbia, un’asta
di ingombro passaruota o un’antenna wire-
less
●Variazioni nel veicolo
• Se il veicolo è molto inclinato
• Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato
• Se la direzione di un sensore è stata modi-
ficata a seguito di uno scontro o altro
impatto• Quando sono montati accessori quali
occhiello di traino di emergenza, protettore
del paraurti (ad esempio modanatura
aggiuntiva, ecc.), portabiciclette o lama
spazzaneve che possono coprire un sen-
sore
• Se le sospensioni sono state modificate o
sono stati montati pneumatici con dimen-
sioni diverse da quelle specificate
• Se il sensore viene coperto da vernice o da
un adesivo
• Quando la leva del cambio è su N

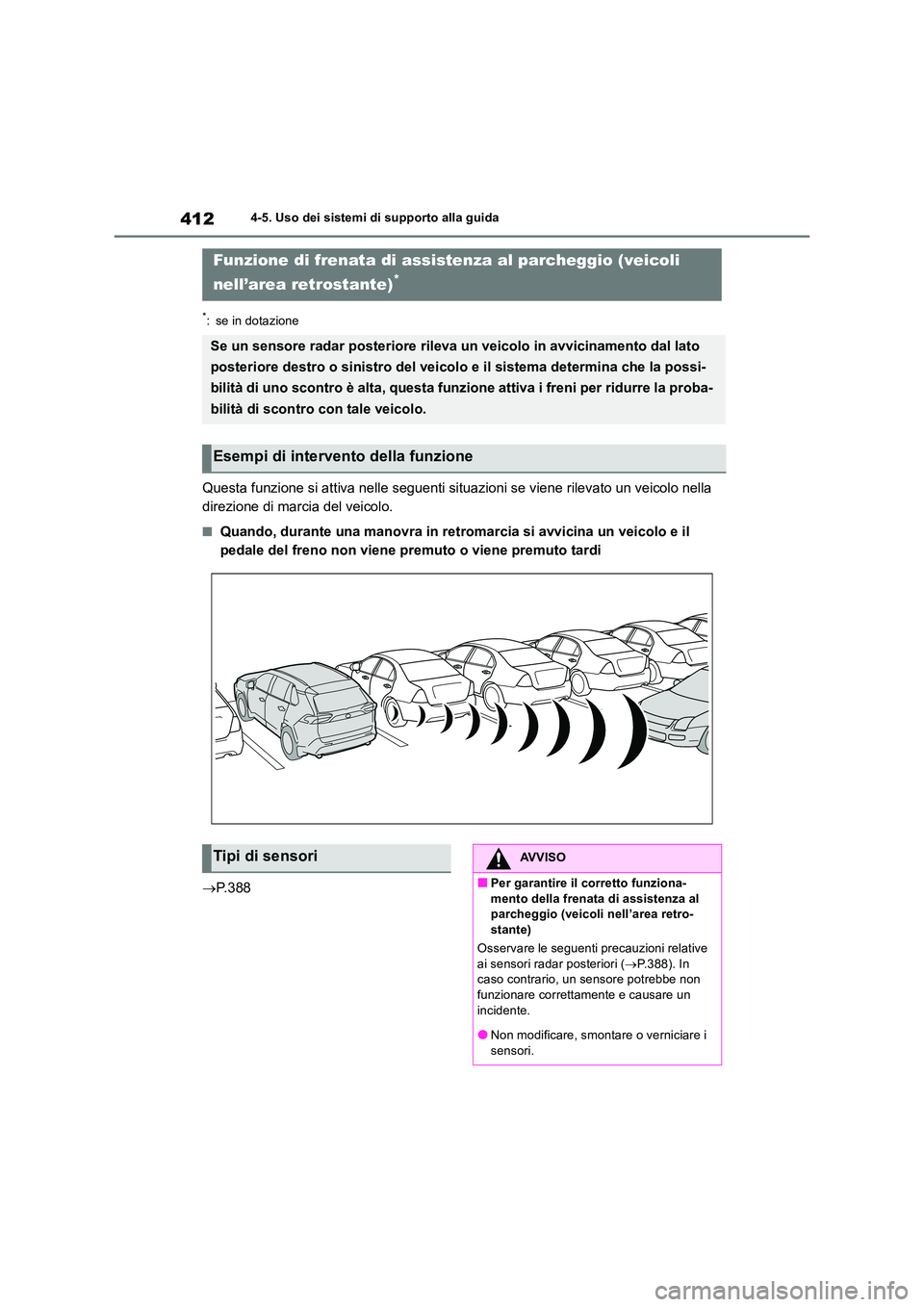

4124-5. Uso dei sistemi di supporto alla guida
*: se in dotazione
Questa funzione si attiva nelle seguenti situazioni se viene rilevato un veicolo nella
direzione di marcia del veicolo.
■Quando, durante una manovra in retr omarcia si avvicina un veicolo e il
pedale del freno non viene premuto o viene premuto tardi
 P. 3 8 8
Funzione di frenata di assistenza al parcheggio (veicoli
nell’area retrostante)*
Se un sensore radar posteriore rileva un veicolo in avvicinamento dal lato
posteriore destro o sinistro del veicolo e il sistema determina che la possi-
bilità di uno scontro è alta, questa funzione attiva i freni per ridurre la proba-
bilità di scontro con tale veicolo.
Esempi di intervento della funzione
Tipi di sensoriAVVISO
■Per garantire il corretto funziona-
mento della frenata di assistenza al parcheggio (veicoli nell’area retro-stante)
Osservare le seguenti precauzioni relative
ai sensori radar posteriori ( P.388). In caso contrario, un sensore potrebbe non funzionare correttamente e causare un
incidente.
●Non modificare, smontare o verniciare i sensori.

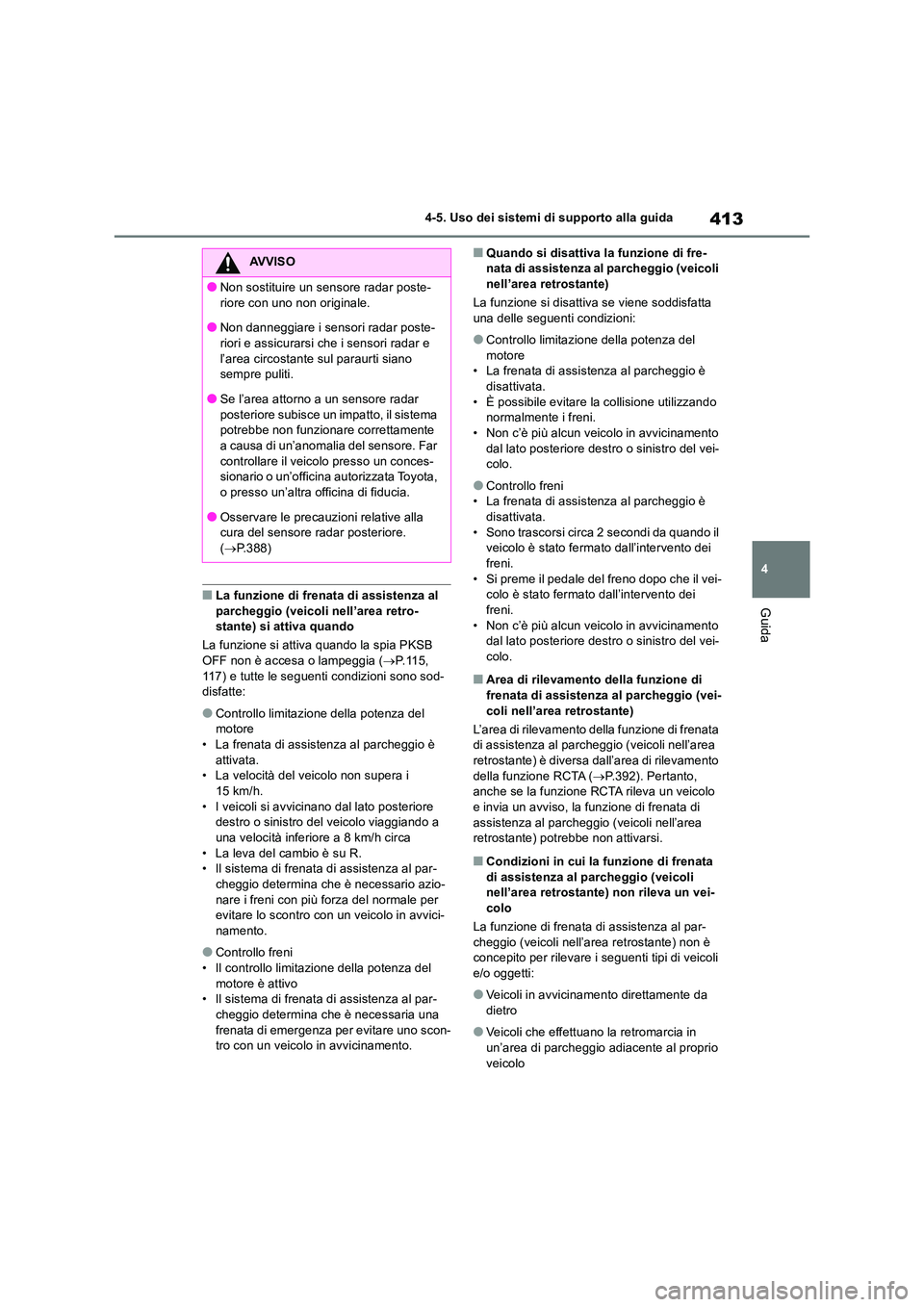

413
4
4-5. Uso dei sistemi di supporto alla guida
Guida■La funzione di frenata di assistenza al parcheggio (veicoli nell’area retro-stante) si attiva quando
La funzione si attiva quando la spia PKSB
OFF non è accesa o lampeggia ( P.115, 117) e tutte le seguenti condizioni sono sod-disfatte:
●Controllo limitazione della potenza del motore
• La frenata di assistenza al parcheggio è attivata.• La velocità del veicolo non supera i
15 km/h. • I veicoli si avvicinano dal lato posteriore destro o sinistro del veicolo viaggiando a
una velocità inferiore a 8 km/h circa • La leva del cambio è su R.• Il sistema di frenata di assistenza al par-
cheggio determina che è necessario azio- nare i freni con più forza del normale per evitare lo scontro con un veicolo in avvici-
namento.
●Controllo freni
• Il controllo limitazione della potenza del motore è attivo• Il sistema di frenata di assistenza al par-
cheggio determina che è necessaria una frenata di emergenza per evitare uno scon-tro con un veicolo in avvicinamento.
■Quando si disattiva la funzione di fre-nata di assistenza al parcheggio (veicoli nell’area retrostante)
La funzione si disattiva se viene soddisfatta
una delle seguenti condizioni:
●Controllo limitazione della potenza del
motore • La frenata di assistenza al parcheggio è disattivata.
• È possibile evitare la collisione utilizzando normalmente i freni.• Non c’è più alcun veicolo in avvicinamento
dal lato posteriore destro o sinistro del vei- colo.
●Controllo freni• La frenata di assistenza al parcheggio è disattivata.
• Sono trascorsi circa 2 secondi da quando il veicolo è stato fermato dall’intervento dei freni.
• Si preme il pedale del freno dopo che il vei- colo è stato fermato dall’intervento dei freni.
• Non c’è più alcun veicolo in avvicinamento dal lato posteriore destro o sinistro del vei-colo.
■Area di rilevamento della funzione di
frenata di assistenza al parcheggio (vei- coli nell’area retrostante)
L’area di rilevamento della funzione di frenata di assistenza al parcheggio (veicoli nell’area
retrostante) è diversa dall’area di rilevamento della funzione RCTA ( P.392). Pertanto, anche se la funzione RCTA rileva un veicolo
e invia un avviso, la funzione di frenata di assistenza al parcheggio (veicoli nell’area retrostante) potrebbe non attivarsi.
■Condizioni in cui la funzione di frenata
di assistenza al parcheggio (veicoli nell’area retrostante) non rileva un vei-colo
La funzione di frenata di assistenza al par-
cheggio (veicoli nell’area retrostante) non è concepito per rilevare i seguenti tipi di veicoli e/o oggetti:
●Veicoli in avvicinamento direttamente da dietro
●Veicoli che effettuano la retromarcia in un’area di parcheggio adiacente al proprio
veicolo
AVVISO
●Non sostituire un sensore radar poste-
riore con uno non originale.
●Non danneggiare i sensori radar poste- riori e assicurarsi che i sensori radar e
l’area circostante sul paraurti siano sempre puliti.
●Se l’area attorno a un sensore radar
posteriore subisce un impatto, il sistema potrebbe non funzionare correttamente a causa di un’anomalia del sensore. Far
controllare il veicolo presso un conces- sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Osservare le precauzioni relative alla cura del sensore radar posteriore. ( P.388)

4144-5. Uso dei sistemi di supporto alla guida
●Veicoli che i sensori non sono in grado di
rilevare a causa di ostacoli
●Veicoli che accelerano o decelerano
improvvisamente nelle vicinanze del pro-
prio veicolo
●Guard-rail, muri, cartelli, veicoli parcheg-
giati e altri oggetti immobili analoghi*
●Motorini, biciclette, pedoni e simili*
●Veicoli in allontanamento dal proprio vei-
colo
●Veicoli in avvicinamento dalle aree di par-
cheggio adiacenti al proprio veicolo*
●Oggetti estremamente vicini a un sensore
radar*
●Veicoli in avvicinamento dal lato posteriore
destro o sinistro del veicolo che viaggiano
a una velocità inferiore a 8 km/h circa
●Veicoli in avvicinamento dal lato posteriore
destro o sinistro del veicolo che viaggiano
a una velocità superiore a 28 km/h circa
*: a seconda delle condizioni, il rilevamento
di un veicolo e/o di un oggetto potrebbe
verificarsi ugualmente.
■Situazioni in cui il sistema potrebbe
intervenire anche in assenza di rischio
di scontro
Nelle seguenti situazioni la funzione di fre-
nata di assistenza al parcheggio (veicoli
nell’area retrostante) potrebbe attivarsi anche
in assenza di rischio di scontro.
●Se l’area di parcheggio è affacciata su una
via percorsa da altri veicoli
●Quando il veicolo rilevato svolta mentre si
avvicina al proprio veicolo
●Se un veicolo passa accanto alla fiancata
del proprio veicolo
●In caso di distanza ridotta tra il proprio vei-
colo e oggetti metallici, ad esempio un
guard-rail, un muro, un cartello o un vei-
colo parcheggiato, che potrebbero riflettere
onde elettriche verso il retro del veicolo
●Quando ci sono oggetti che ruotano in
prossimità del proprio veicolo, ad esempio
il ventilatore di un impianto di climatizza-
zione
●Quando viene schizzata o spruzzata acqua

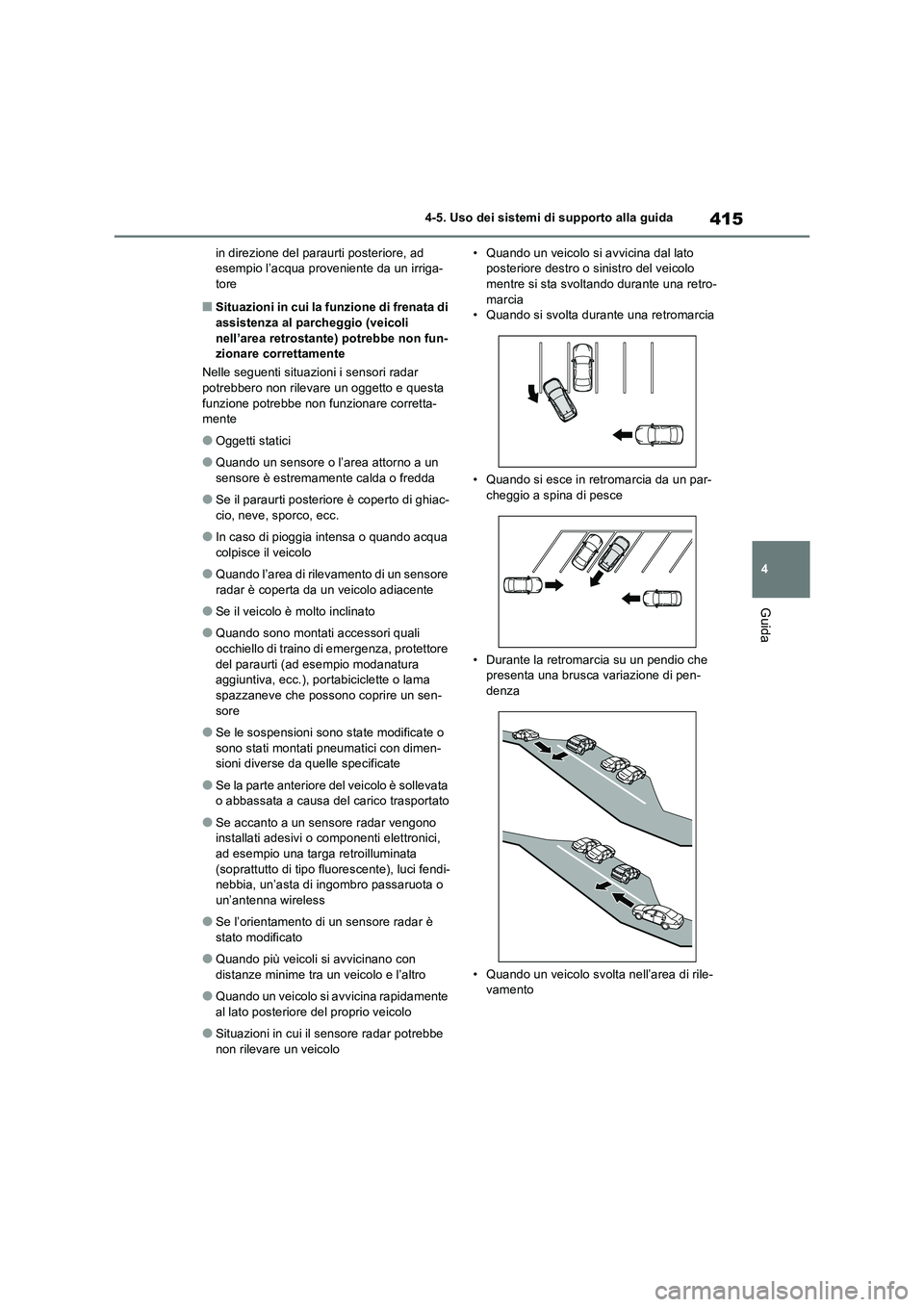

415
4 4-5. Uso dei sistemi di supporto alla guida
Guida
in direzione del paraurti posteriore, ad
esempio l’acqua proveniente da un irriga-
tore
■Situazioni in cui la funzione di frenata di
assistenza al parcheggio (veicoli
nell’area retrostante) potrebbe non fun-
zionare correttamente
Nelle seguenti situazioni i sensori radar
potrebbero non rilevare un oggetto e questa
funzione potrebbe non funzionare corretta-
mente
●Oggetti statici
●Quando un sensore o l’area attorno a un
sensore è estremamente calda o fredda
●Se il paraurti posteriore è coperto di ghiac-
cio, neve, sporco, ecc.
●In caso di pioggia intensa o quando acqua
colpisce il veicolo
●Quando l’area di rilevamento di un sensore
radar è coperta da un veicolo adiacente
●Se il veicolo è molto inclinato
●Quando sono montati accessori quali
occhiello di traino di emergenza, protettore
del paraurti (ad esempio modanatura
aggiuntiva, ecc.), portabiciclette o lama
spazzaneve che possono coprire un sen-
sore
●Se le sospensioni sono state modificate o
sono stati montati pneumatici con dimen-
sioni diverse da quelle specificate
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato
●Se accanto a un sensore radar vengono
installati adesivi o componenti elettronici,
ad esempio una targa retroilluminata
(soprattutto di tipo fluorescente), luci fendi-
nebbia, un’asta di ingombro passaruota o
un’antenna wireless
●Se l’orientamento di un sensore radar è
stato modificato
●Quando più veicoli si avvicinano con
distanze minime tra un veicolo e l’altro
●Quando un veicolo si avvicina rapidamente
al lato posteriore del proprio veicolo
●Situazioni in cui il sensore radar potrebbe
non rilevare un veicolo• Quando un veicolo si avvicina dal lato
posteriore destro o sinistro del veicolo
mentre si sta svoltando durante una retro-
marcia
• Quando si svolta durante una retromarcia
• Quando si esce in retromarcia da un par-
cheggio a spina di pesce
• Durante la retromarcia su un pendio che
presenta una brusca variazione di pen-
denza
• Quando un veicolo svolta nell’area di rile-
vamento

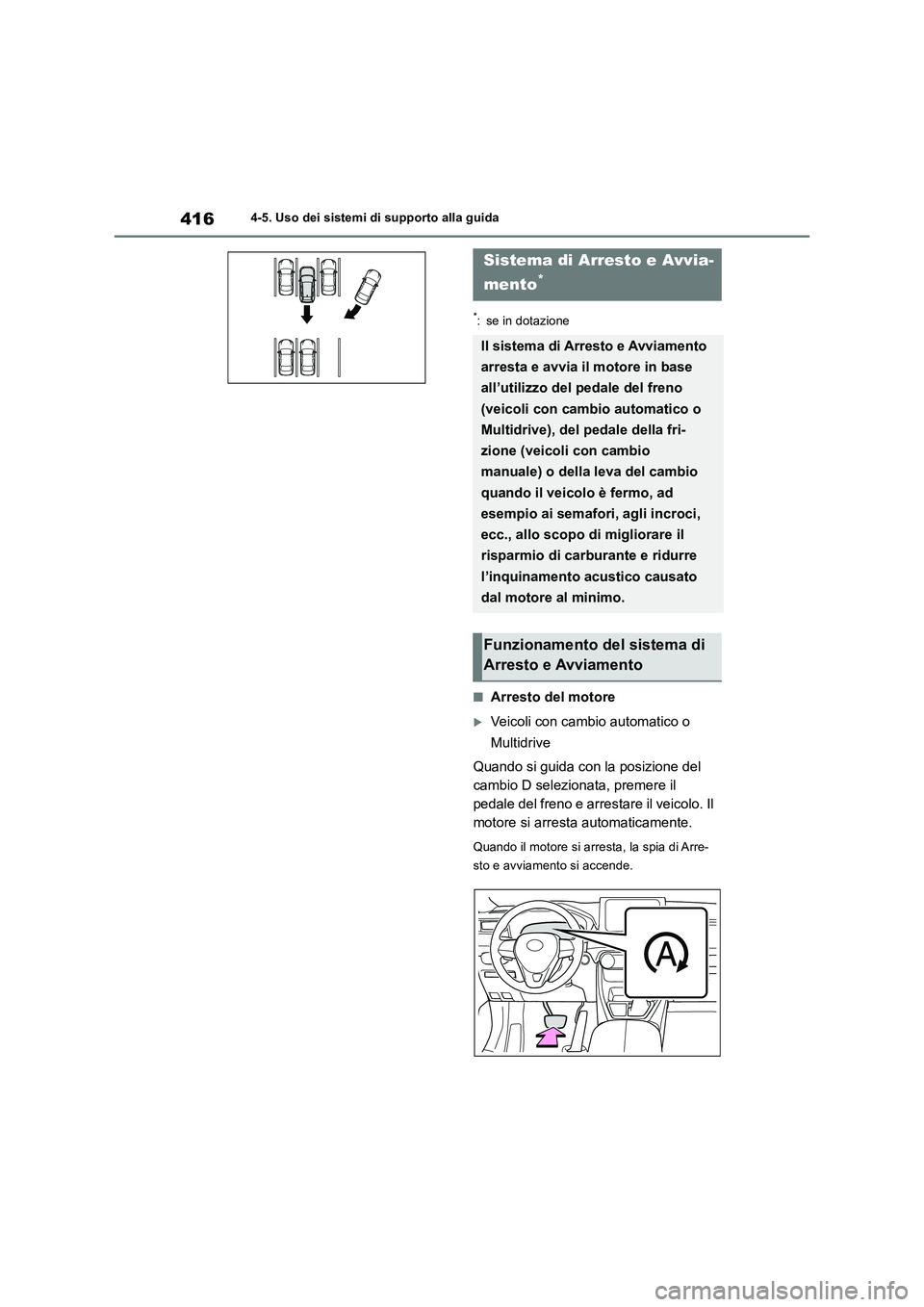

4164-5. Uso dei sistemi di supporto alla guida
*: se in dotazione
■Arresto del motore
Veicoli con cambio automatico o
Multidrive
Quando si guida con la posizione del
cambio D selezionata, premere il
pedale del freno e arrestare il veicolo. Il
motore si arresta automaticamente.
Quando il motore si arresta, la spia di Arre-
sto e avviamento si accende.
Sistema di Arresto e Avvia-
mento
*
Il sistema di Arresto e Avviamento
arresta e avvia il motore in base
all’utilizzo del pedale del freno
(veicoli con cambio automatico o
Multidrive), del pedale della fri-
zione (veicoli con cambio
manuale) o della leva del cambio
quando il veicolo è fermo, ad
esempio ai semafori, agli incroci,
ecc., allo scopo di migliorare il
risparmio di carburante e ridurre
l’inquinamento acustico causato
dal motore al minimo.
Funzionamento del sistema di
Arresto e Avviamento
