2018 TOYOTA RAV4 Manuale duso (in Italian)

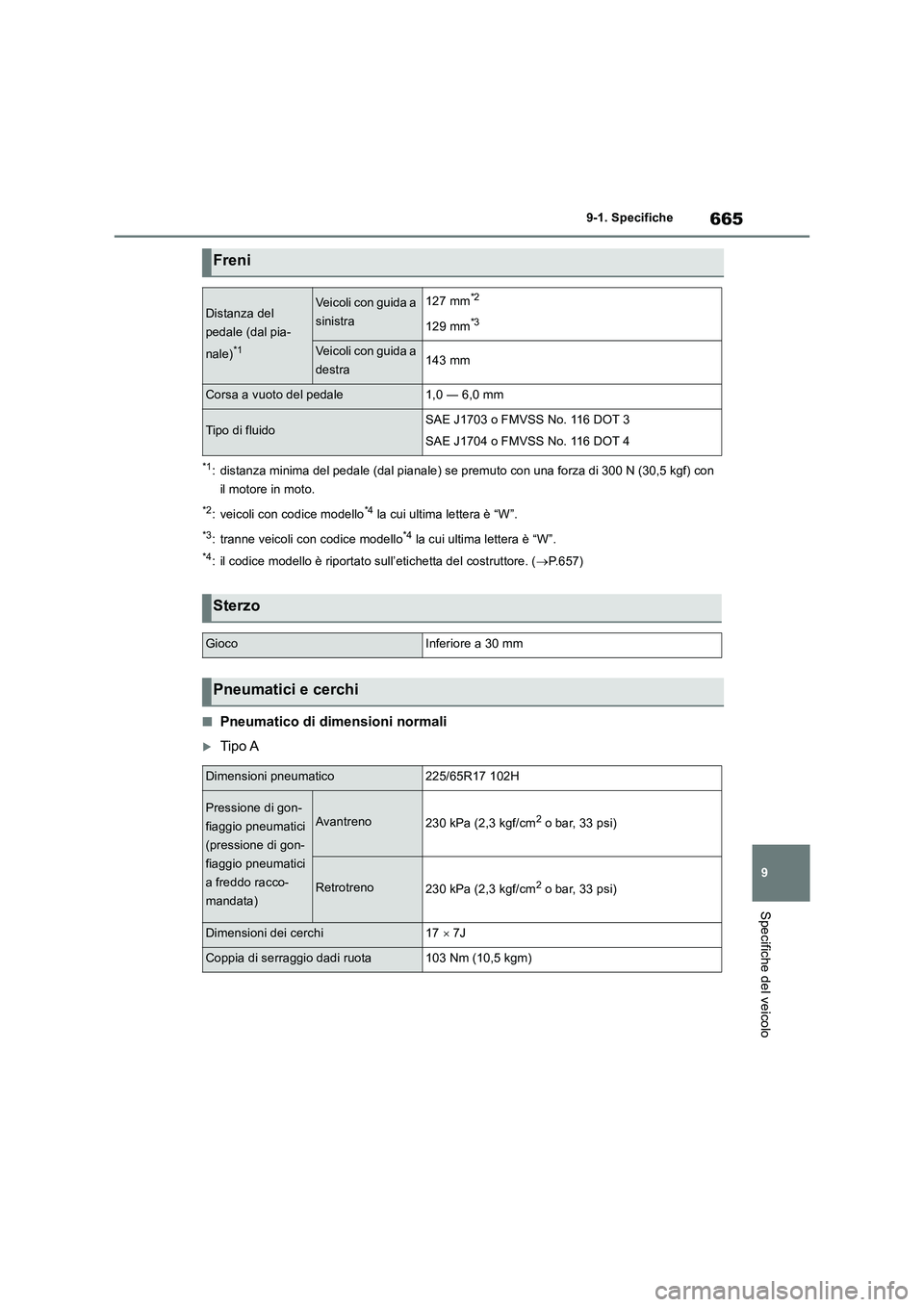

665
9 9-1. Specifiche
Specifiche del veicolo
*1: distanza minima del pedale (dal pianale) se premuto con una forza di 300 N (30,5 kgf) con
il motore in moto.
*2: veicoli con codice modello*4 la cui ultima lettera è “W”.
*3: tranne veicoli con codice modello*4 la cui ultima lettera è “W”.
*4: il codice modello è riportato sull’etichetta del costruttore. (P.657)
■Pneumatico di dimensioni normali
Tipo A
Freni
Distanza del
pedale (dal pia-
nale)
*1
Veicoli con guida a
sinistra127 mm*2
129 mm*3
Veicoli con guida a
destra143 mm
Corsa a vuoto del pedale1,0 ― 6,0 mm
Tipo di fluidoSAE J1703 o FMVSS No. 116 DOT 3
SAE J1704 o FMVSS No. 116 DOT 4
Sterzo
GiocoInferiore a 30 mm
Pneumatici e cerchi
Dimensioni pneumatico225/65R17 102H
Pressione di gon-
fiaggio pneumatici
(pressione di gon-
fiaggio pneumatici
a freddo racco-
mandata)Avantreno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Retrotreno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni dei cerchi17  7J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)

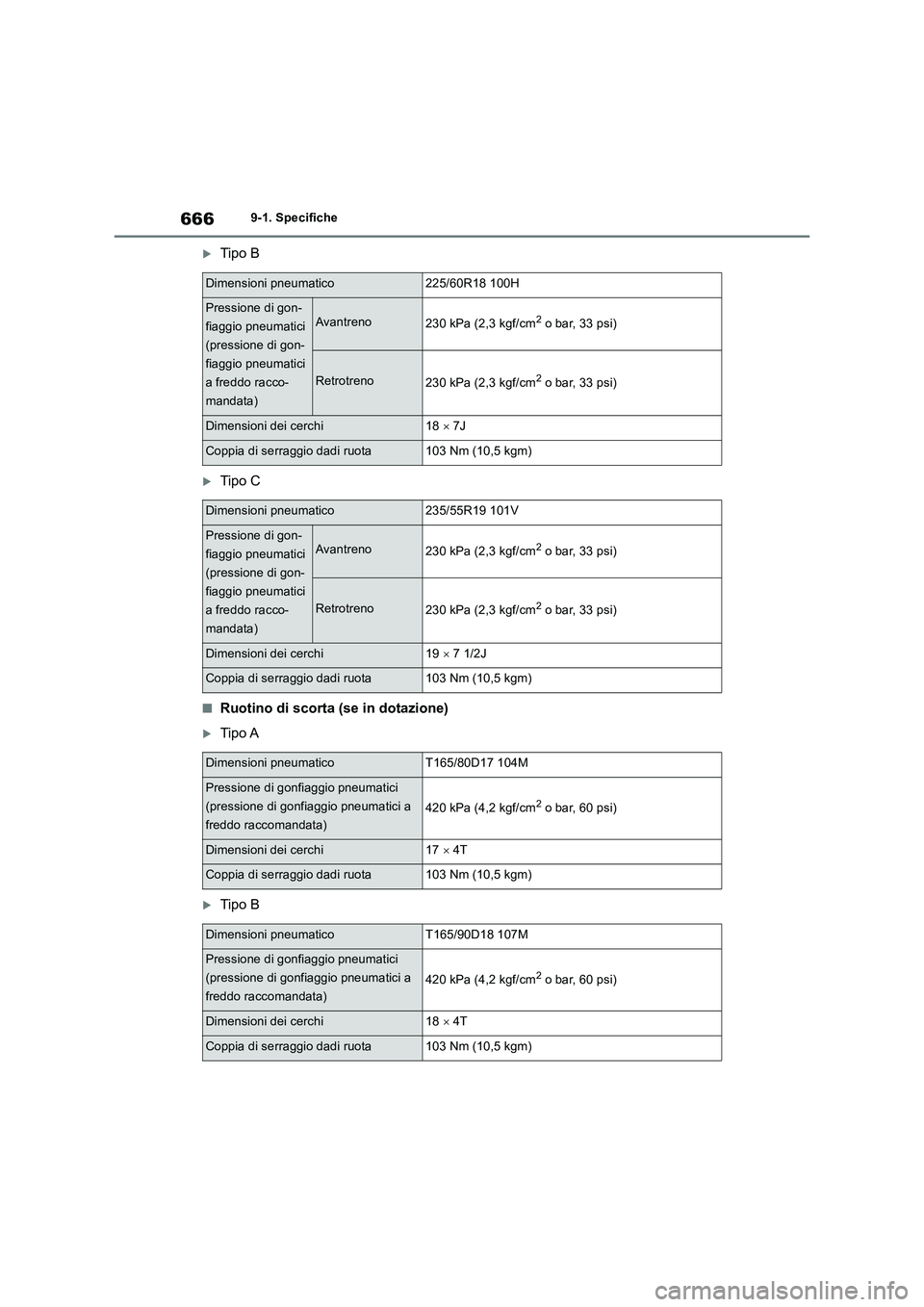

6669-1. Specifiche
Tipo B
Tipo C
■Ruotino di scorta (se in dotazione)
Tipo A
Tipo B
Dimensioni pneumatico225/60R18 100H
Pressione di gon-
fiaggio pneumatici
(pressione di gon-
fiaggio pneumatici
a freddo racco-
mandata)Avantreno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Retrotreno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni dei cerchi18  7J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumatico235/55R19 101V
Pressione di gon-
fiaggio pneumatici
(pressione di gon-
fiaggio pneumatici
a freddo racco-
mandata)Avantreno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Retrotreno230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni dei cerchi19  7 1/2J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumaticoT165/80D17 104M
Pressione di gonfiaggio pneumatici
(pressione di gonfiaggio pneumatici a
freddo raccomandata)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni dei cerchi17  4T
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumaticoT165/90D18 107M
Pressione di gonfiaggio pneumatici
(pressione di gonfiaggio pneumatici a
freddo raccomandata)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni dei cerchi18  4T
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)

667
9 9-1. Specifiche
Specifiche del veicolo

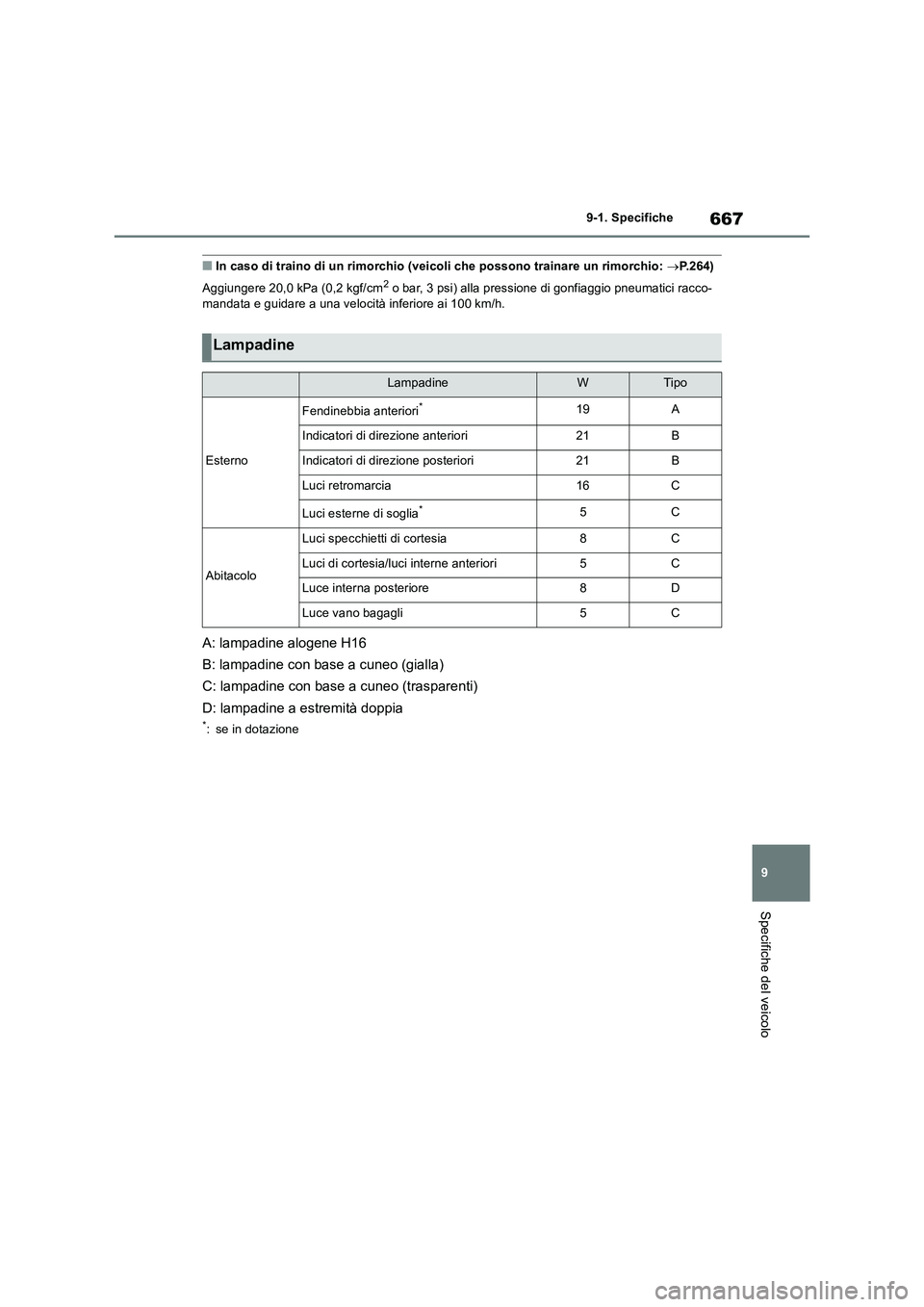

■In caso di traino di un rimorchio (veicoli che possono trainare un rimorchio: P.264)
Aggiungere 20,0 kPa (0,2 kgf/cm
2 o bar, 3 psi) alla pressione di gonfiaggio pneumatici racco-
mandata e guidare a una velocità inferiore ai 100 km/h.
A: lampadine alogene H16
B: lampadine con base a cuneo (gialla)
C: lampadine con base a cuneo (trasparenti)
D: lampadine a estremità doppia
*: se in dotazione
Lampadine
LampadineWTipo
Esterno
Fendinebbia anteriori*19A
Indicatori di direzione anteriori21B
Indicatori di direzione posteriori21B
Luci retromarcia16C
Luci esterne di soglia*5C
Abitacolo
Luci specchietti di cortesia8C
Luci di cortesia/luci interne anteriori5C
Luce interna posteriore8D
Luce vano bagagli5C

6689-1. Specifiche
■Uso di benzina con etanolo in un
motore a benzina
Toyota permette l’uso di benzina con etanolo,
se la quantità di etanolo non supera il 10%.
Assicurarsi che la benzina con etanolo da
usare abbia un numero di ottani (RON) con-
forme al valore sopra riportato.
■Se il motore batte in testa
●Rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra officina di fiducia.
●Tuttavia, occasionalmente si potrebbe udire brevemente un lieve battito in testa durante l’accelerazione o la marcia in
salita. Ciò è normale e non deve destare preoccupazione.
Informazioni sul carbu-
rante
Quando si trovano questi simboli
dei carburanti nelle stazioni di ser-
vizio, usare esclusivamente il car-
burante con le seguenti
denominazioni.
Unione europea:
il veicolo deve usare esclusiva-
mente benzina senza piombo con-
forme alla normativa europea
EN228.
Per prestazioni ottimali del
motore, utilizzare benzina senza
piombo con numero di ottani
(RON) non inferiore a 95.
Fuori dall’Unione europea:
usare esclusivamente benzina
senza piombo.
Per prestazioni ottimali del
motore, utilizzare benzina senza
piombo con numero di ottani
(RON) non inferiore a 91.
NOTA
■Avvertenza sulla qualità del carbu-
rante
●Non usare carburanti inadatti. Se ven- gono utilizzati carburanti inadatti, il motore subirà dei danni.
●Non utilizzare benzina contenente addi-tivi metallici, quali manganese, ferro o piombo, poiché ciò potrebbe danneg-
giare il motore o il sistema di controllo delle emissioni.
●Non aggiungere al carburante additivi
non originali contenenti metalli.
●Non usare benzina miscelata con meta- nolo come M15, M85, M100.
L’uso di benzina contenente metanolo può causare danni o guasti al motore.
●Nell’Unione Europea: non utilizzare né carburante a base di bioetanolo com-mercializzato con nomi quali “E50” o
“E85” né carburante contenente etanolo in grandi quantità. L’uso di tali carburanti danneggia l’impianto di alimentazione
carburante del veicolo. In caso di dubbi, rivolgersi a un concessionario o un’offi-cina autorizzata Toyota, o a un’altra offi-
cina di fiducia.

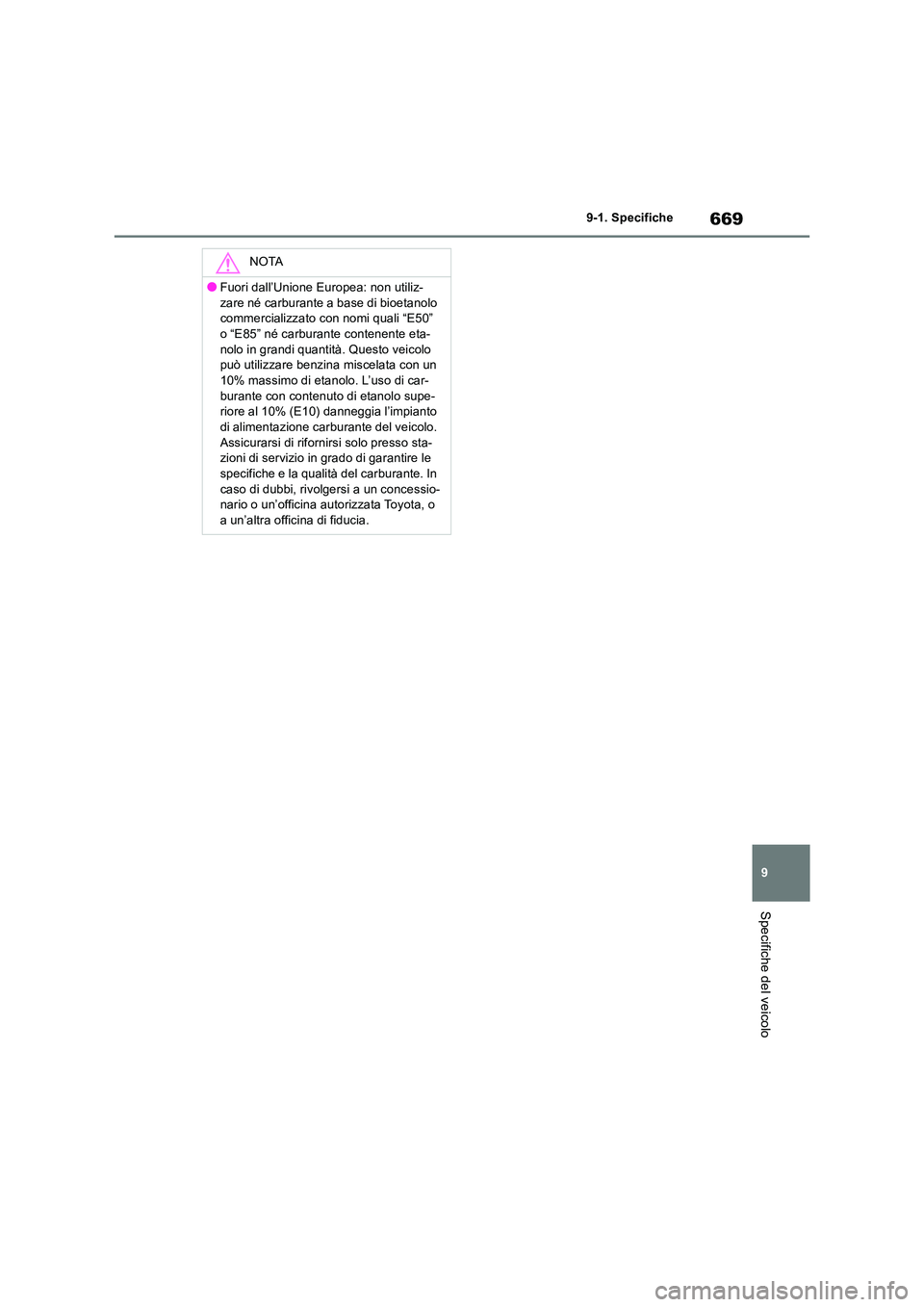

669
9
9-1. Specifiche
Specifiche del veicolo
NOTA
●Fuori dall’Unione Europea: non utiliz-
zare né carburante a base di bioetanolo commercializzato con nomi quali “E50” o “E85” né carburante contenente eta-
nolo in grandi quantità. Questo veicolo può utilizzare benzina miscelata con un 10% massimo di etanolo. L’uso di car-
burante con contenuto di etanolo supe- riore al 10% (E10) danneggia l’impianto di alimentazione carburante del veicolo.
Assicurarsi di rifornirsi solo presso sta- zioni di servizio in grado di garantire le specifiche e la qualità del carburante. In
caso di dubbi, rivolgersi a un concessio- nario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.

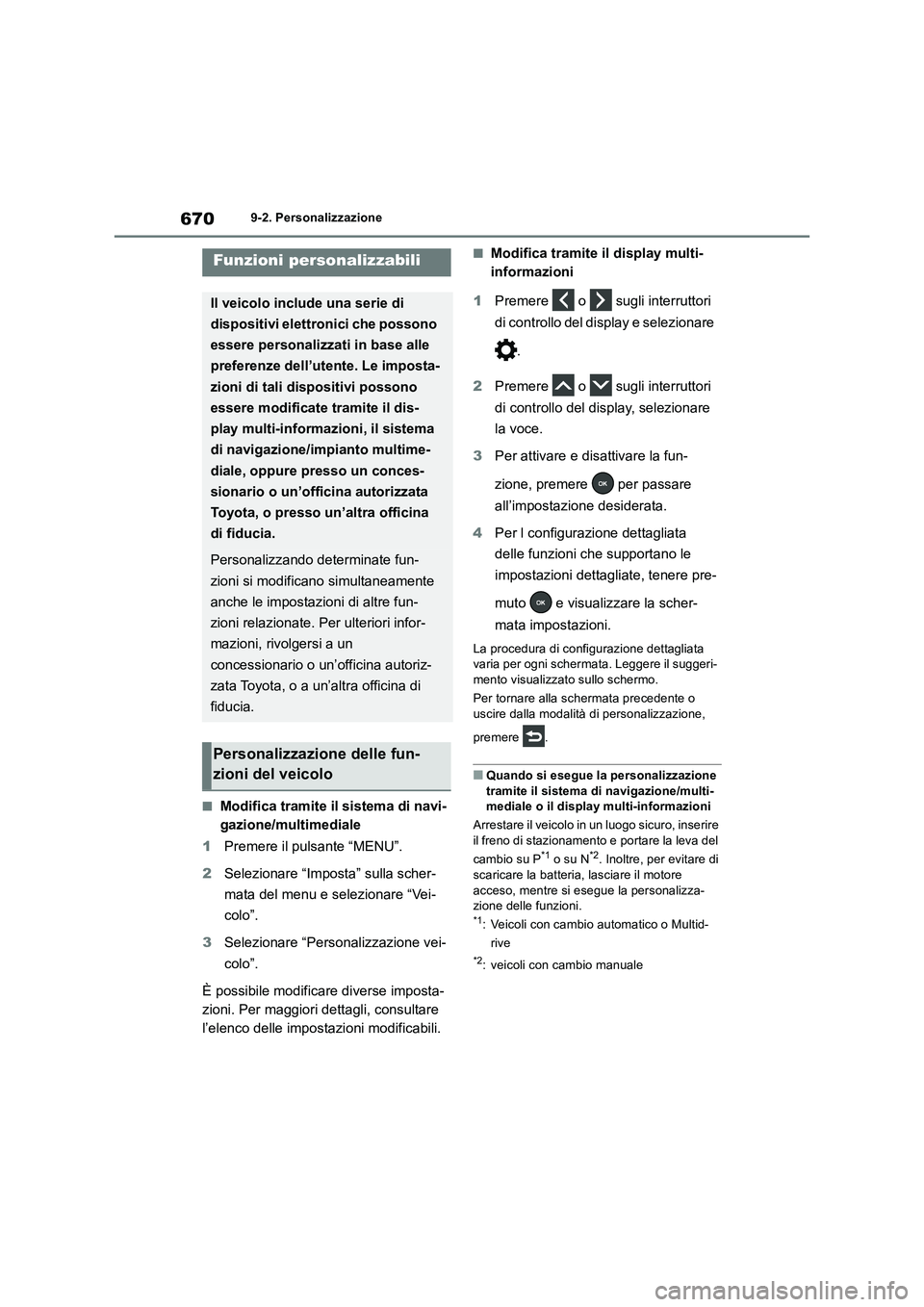

6709-2. Personalizzazione
9-2.Persona lizza zione
■Modifica tramite il sistema di navi-
gazione/multimediale
1Premere il pulsante “MENU”.
2Selezionare “Imposta” sulla scher-
mata del menu e selezionare “Vei-
colo”.
3Selezionare “Personalizzazione vei-
colo”.
È possibile modificare diverse imposta-
zioni. Per maggiori dettagli, consultare
l’elenco delle impostazioni modificabili.
■Modifica tramite il display multi-
informazioni
1Premere o sugli interruttori
di controllo del display e selezionare
.
2Premere o sugli interruttori
di controllo del display, selezionare
la voce.
3Per attivare e disattivare la fun-
zione, premere per passare
all’impostazione desiderata.
4Per l configurazione dettagliata
delle funzioni che supportano le
impostazioni dettagliate, tenere pre-
muto e visualizzare la scher-
mata impostazioni.
La procedura di configurazione dettagliata
varia per ogni schermata. Leggere il suggeri-
mento visualizzato sullo schermo.
Per tornare alla schermata precedente o
uscire dalla modalità di personalizzazione,
premere .
■Quando si esegue la personalizzazione
tramite il sistema di navigazione/multi-
mediale o il display multi-informazioni
Arrestare il veicolo in un luogo sicuro, inserire
il freno di stazionamento e portare la leva del
cambio su P
*1 o su N*2. Inoltre, per evitare di
scaricare la batteria, lasciare il motore
acceso, mentre si esegue la personalizza-
zione delle funzioni.
*1: Veicoli con cambio automatico o Multid-
rive
*2: veicoli con cambio manuale
Funzioni personalizzabili
Il veicolo include una serie di
dispositivi elettronici che possono
essere personalizzati in base alle
preferenze dell’utente. Le imposta-
zioni di tali dispositivi possono
essere modificate tramite il dis-
play multi-informazioni, il sistema
di navigazione/impianto multime-
diale, oppure presso un conces-
sionario o un’officina autorizzata
Toyota, o presso un’altra officina
di fiducia.
Personalizzando determinate fun-
zioni si modificano simultaneamente
anche le impostazioni di altre fun-
zioni relazionate. Per ulteriori infor-
mazioni, rivolgersi a un
concessionario o un’officina autoriz-
zata Toyota, o a un’altra officina di
fiducia.
Personalizzazione delle fun-
zioni del veicolo

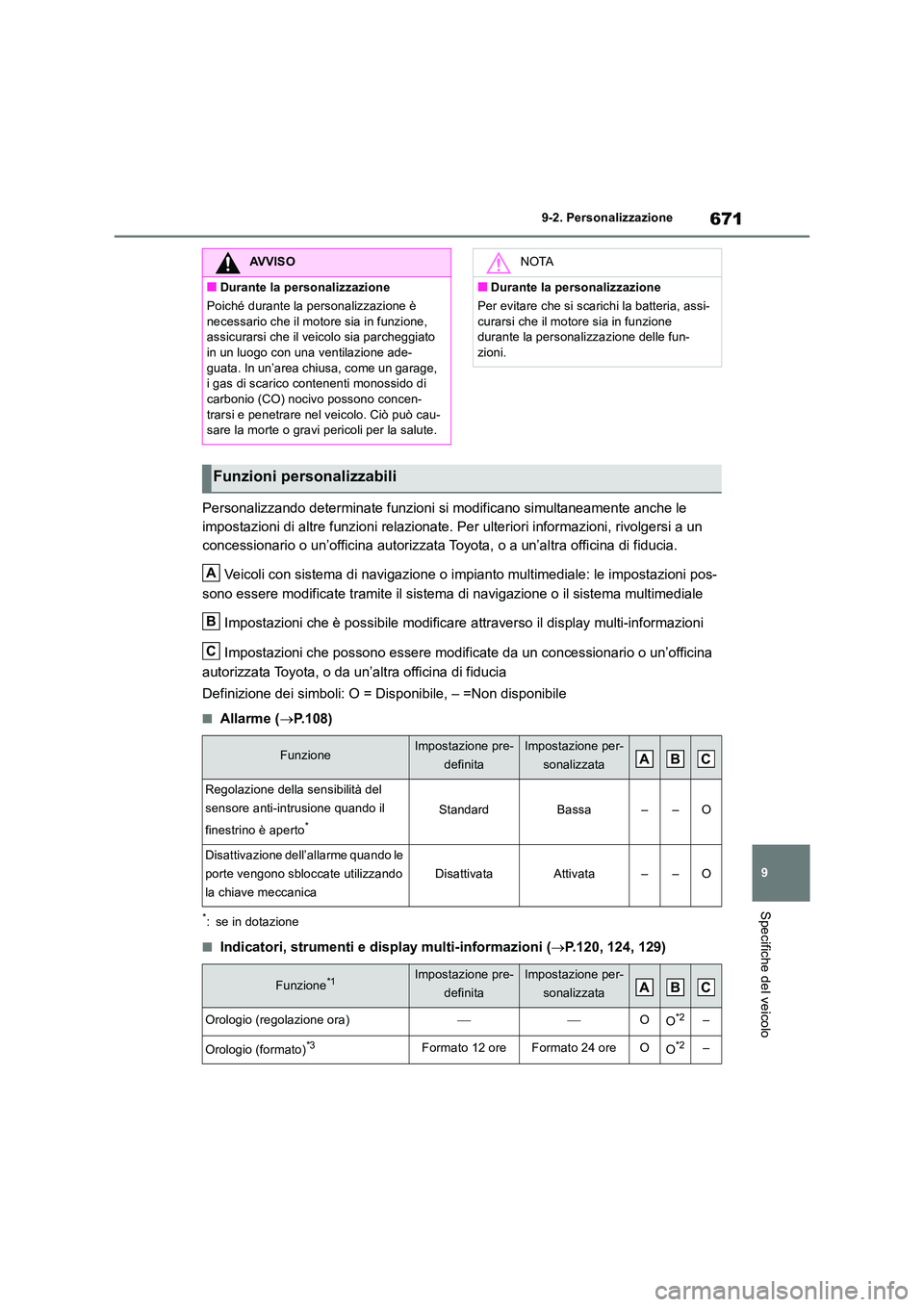

671
9
9-2. Personalizzazione
Specifiche del veicolo
Personalizzando determinate funzioni si modificano simultaneamente anche le
impostazioni di altre funzioni relazionate. Per ulteriori informazioni, rivolgersi a un
concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Veicoli con sistema di navigazione o impianto multimediale: le impostazioni pos-
sono essere modificate tramite il sistema di navigazione o il sistema multimediale
Impostazioni che è possibile modificare attraverso il display multi-informazioni
Impostazioni che possono essere modificate da un concessionario o un’officina
autorizzata Toyota, o da un’altra officina di fiducia
Definizione dei simboli: O = Disponibile, – =Non disponibile
■Allarme ( P.108)
*: se in dotazione
■Indicatori, strumenti e display multi-informazioni (P.120, 124, 129)
AVVISO
■Durante la personalizzazione
Poiché durante la personalizzazione è
necessario che il motore sia in funzione, assicurarsi che il veicolo sia parcheggiato in un luogo con una ventilazione ade-
guata. In un’area chiusa, come un garage, i gas di scarico contenenti monossido di carbonio (CO) nocivo possono concen-
trarsi e penetrare nel veicolo. Ciò può cau- sare la morte o gravi pericoli per la salute.
NOTA
■Durante la personalizzazione
Per evitare che si scarichi la batteria, assi-
curarsi che il motore sia in funzione durante la personalizzazione delle fun-zioni.
Funzioni personalizzabili
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Regolazione della sensibilità del
sensore anti-intrusione quando il
finestrino è aperto*StandardBassa––O
Disattivazione dell’allarme quando le
porte vengono sbloccate utilizzando
la chiave meccanica
DisattivataAttivata––O
Funzione*1Impostazione pre-
definita
Impostazione per-
sonalizzata
Orologio (regolazione ora)OO*2–
Orologio (formato)*3Formato 12 oreFormato 24 oreOO*2–
A
B
C
ABC
ABC

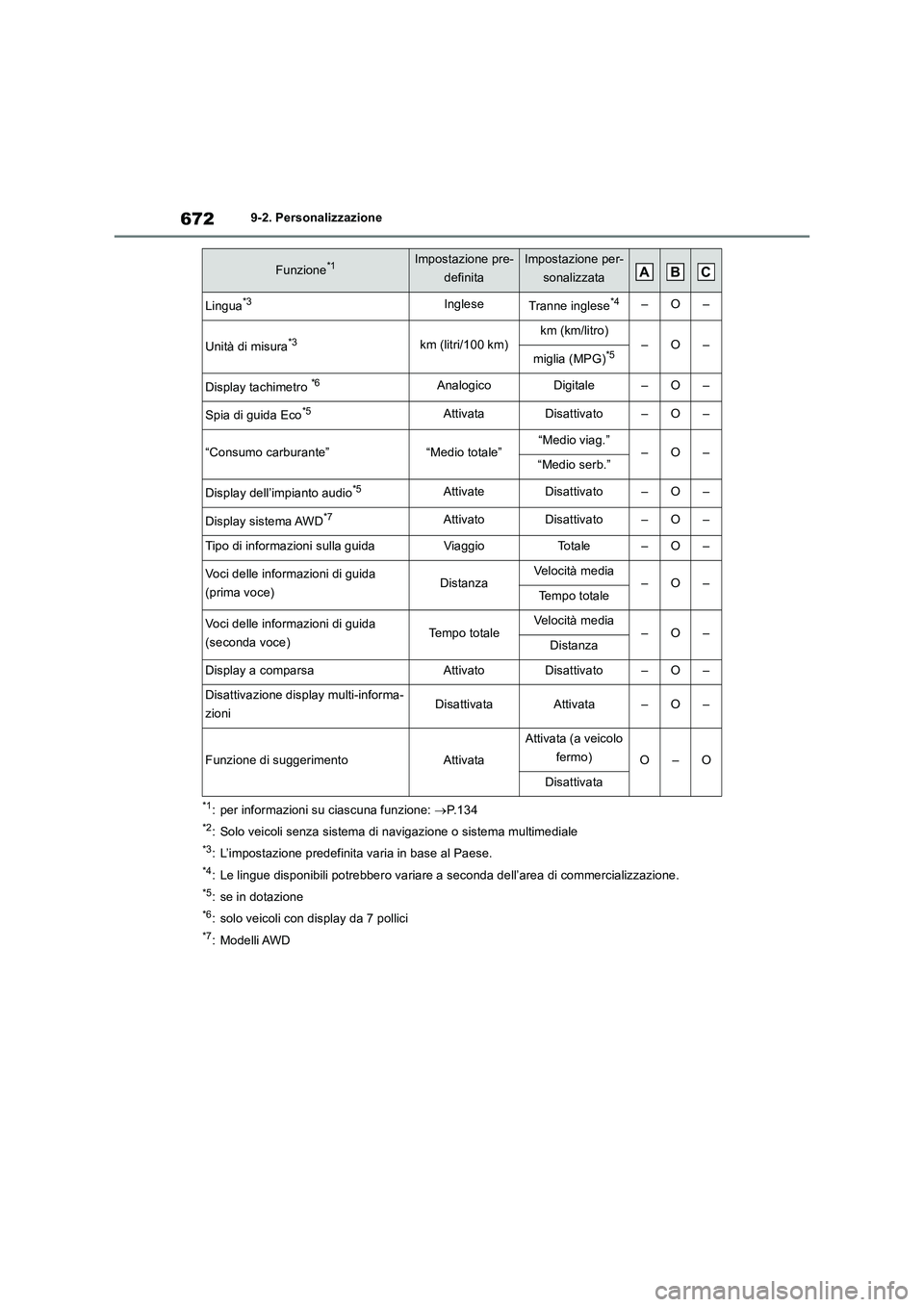

6729-2. Personalizzazione
*1: per informazioni su ciascuna funzione: P. 1 3 4
*2: Solo veicoli senza sistema di navigazione o sistema multimediale
*3: L’impostazione predefinita varia in base al Paese.
*4: Le lingue disponibili potrebbero variare a seconda dell’area di commercializzazione.
*5: se in dotazione
*6: solo veicoli con display da 7 pollici
*7: Modelli AWD
Lingua*3IngleseTranne inglese*4–O–
Unità di misura*3km (litri/100 km)km (km/litro)–O–miglia (MPG)*5
Display tachimetro *6AnalogicoDigitale–O–
Spia di guida Eco*5AttivataDisattivato–O–
“Consumo carburante”“Medio totale”“Medio viag.”–O–“Medio serb.”
Display dell’impianto audio*5AttivateDisattivato–O–
Display sistema AWD*7AttivatoDisattivato–O–
Tipo di informazioni sulla guidaViaggioTo t a l e–O–
Voci delle informazioni di guida
(prima voce)DistanzaVelocità media–O–Tempo totale
Voci delle informazioni di guida
(seconda voce)Tempo totaleVelocità media–O–Distanza
Display a comparsaAttivatoDisattivato–O–
Disattivazione display multi-informa-
zioniDisattivataAttivata–O–
Funzione di suggerimentoAttivata
Attivata (a veicolo
fermo)
O–O
Disattivata
Funzione*1Impostazione pre-
definitaImpostazione per-
sonalizzataABC
