2018 TOYOTA RAV4 Manuale duso (in Italian)

657
9
9-1. Specifiche

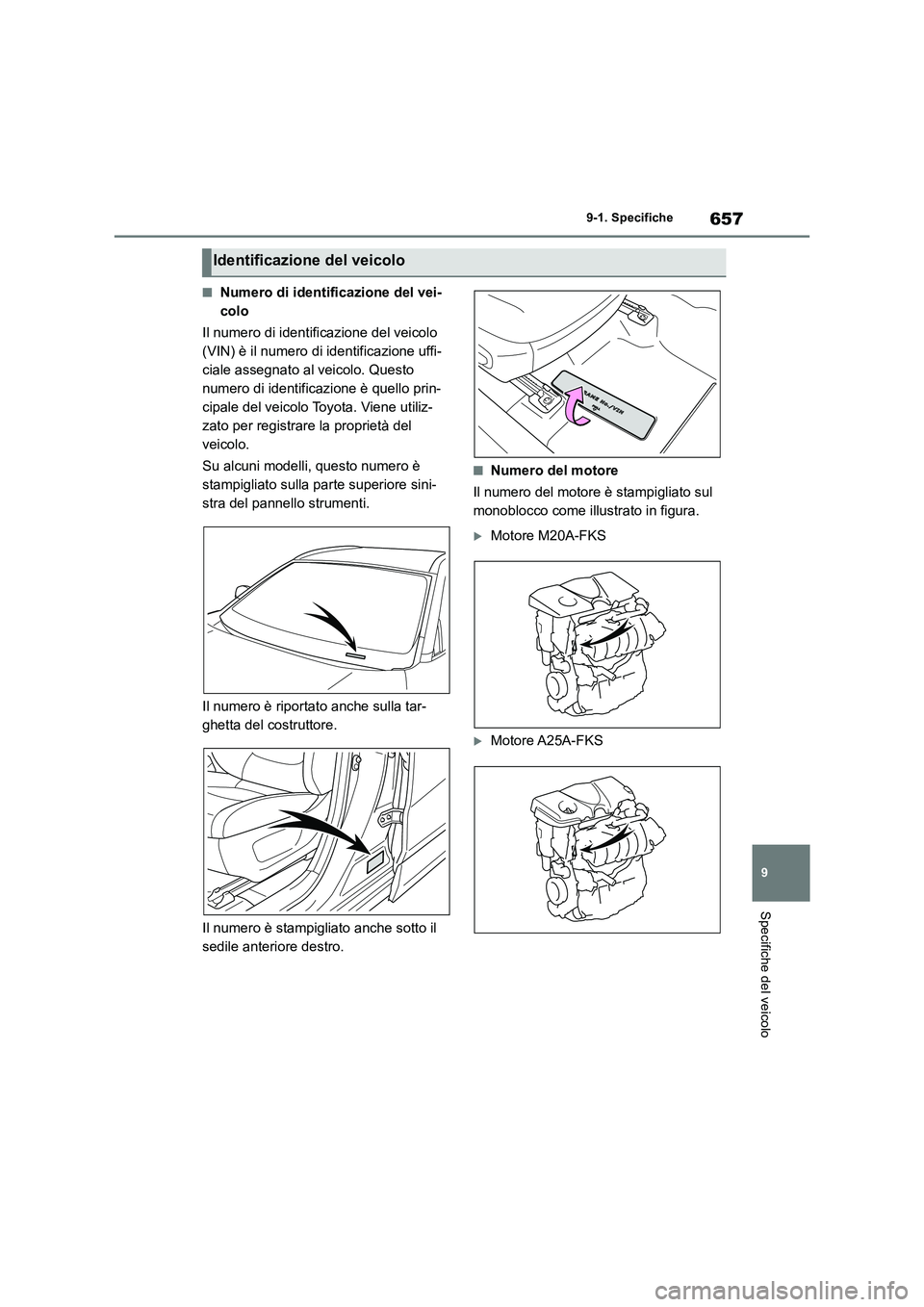

Specifiche del veicolo
■Numero di identificazione del vei-
colo
Il numero di identificazione del veicolo
(VIN) è il numero di identificazione uffi-
ciale assegnato al veicolo. Questo
numero di identificazione è quello prin-
cipale del veicolo Toyota. Viene utiliz-
zato per registrare la proprietà del
veicolo.
Su alcuni modelli, questo numero è
stampigliato sulla parte superiore sini-
stra del pannello strumenti.
Il numero è riportato anche sulla tar-
ghetta del costruttore.
Il numero è stampigliato anche sotto il
sedile anteriore destro.
■Numero del motore
Il numero del motore è stampigliato sul
monoblocco come illustrato in figura.
Motore M20A-FKS
Motore A25A-FKS
Identificazione del veicolo

6589-1. Specifiche
M20A-FKS
A25A-FKS

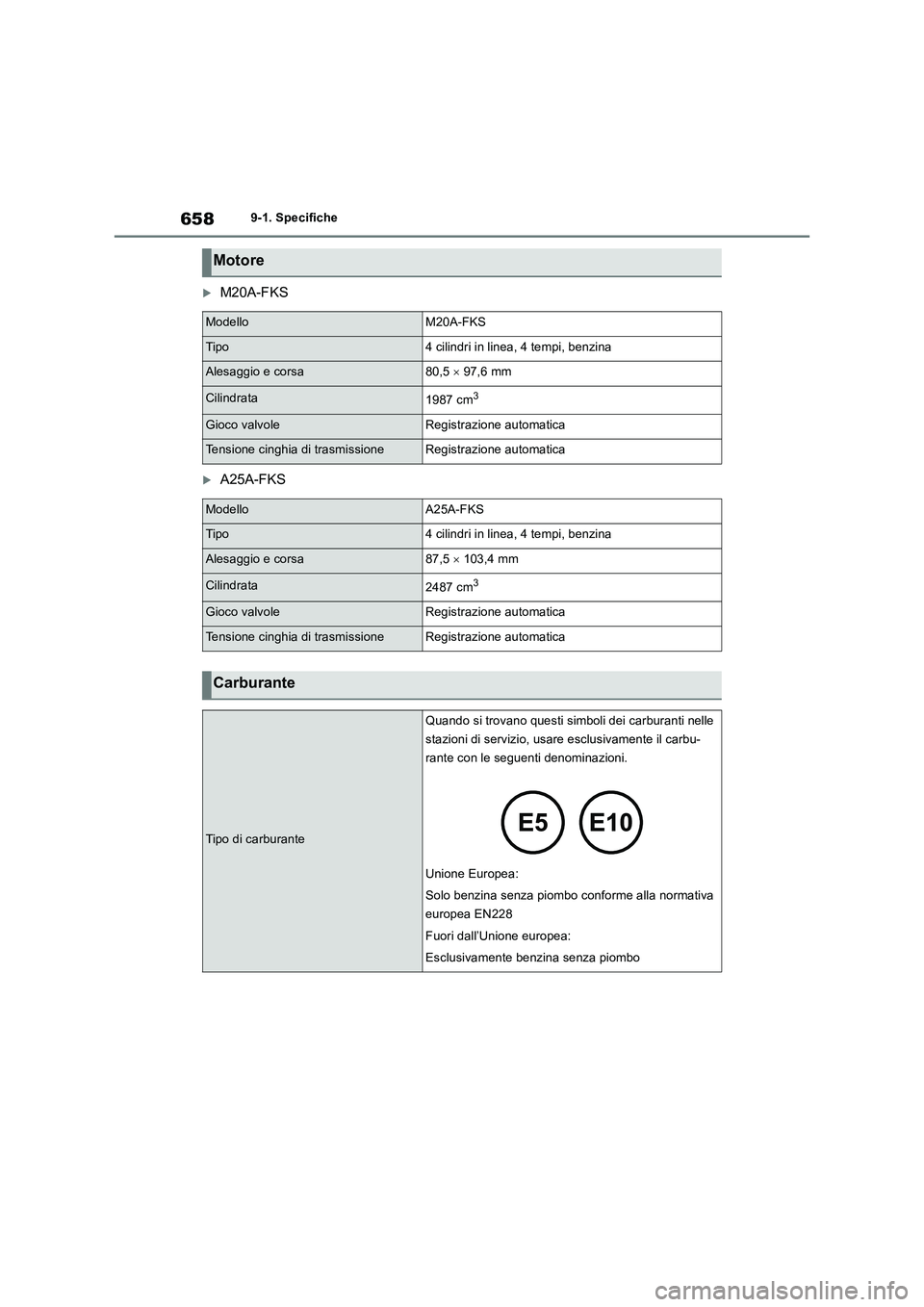

Motore
ModelloM20A-FKS
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5  97,6 mm
Cilindrata1987 cm3
Gioco valvoleRegistrazione automatica
Tensione cinghia di trasmissioneRegistrazione automatica
ModelloA25A-FKS
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa87,5  103,4 mm
Cilindrata2487 cm3
Gioco valvoleRegistrazione automatica
Tensione cinghia di trasmissioneRegistrazione automatica
Carburante
Tipo di carburante
Quando si trovano questi simboli dei carburanti nelle
stazioni di servizio, usare esclusivamente il carbu-
rante con le seguenti denominazioni.
Unione Europea:
Solo benzina senza piombo conforme alla normativa
europea EN228
Fuori dall’Unione europea:
Esclusivamente benzina senza piombo

659
9 9-1. Specifiche
Specifiche del veicolo

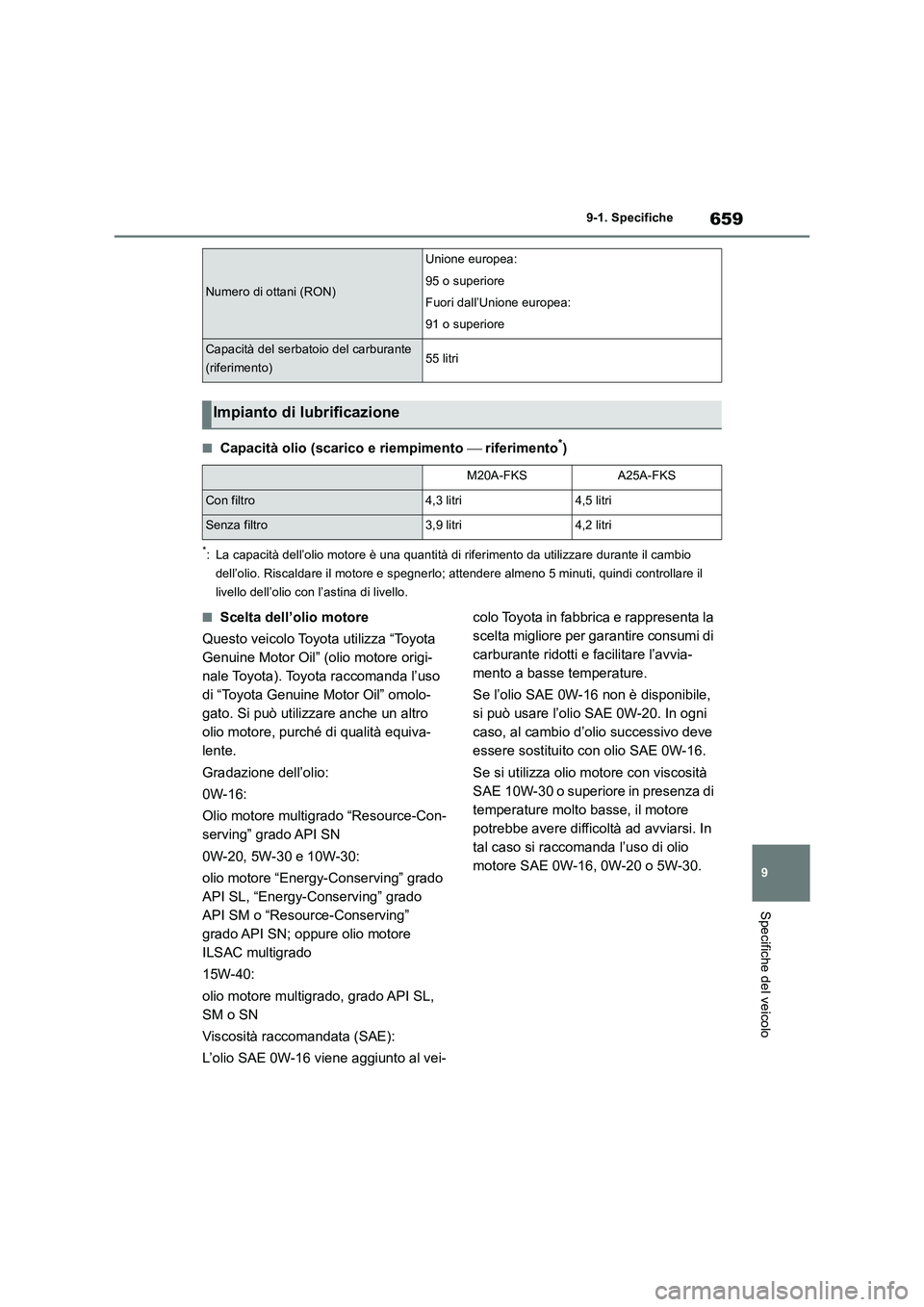

■Capacità olio (scarico e riempimento  riferimento*)
*: La capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cambio
dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi controllare il
livello dell’olio con l’astina di livello.
■Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota
Genuine Motor Oil” (olio motore origi-
nale Toyota). Toyota raccomanda l’uso
di “Toyota Genuine Motor Oil” omolo-
gato. Si può utilizzare anche un altro
olio motore, purché di qualità equiva-
lente.
Gradazione dell’olio:
0W-16:
Olio motore multigrado “Resource-Con-
serving” grado API SN
0W-20, 5W-30 e 10W-30:
olio motore “Energy-Conserving” grado
API SL, “Energy-Conserving” grado
API SM o “Resource-Conserving”
grado API SN; oppure olio motore
ILSAC multigrado
15W-40:
olio motore multigrado, grado API SL,
SM o SN
Viscosità raccomandata (SAE):
L’olio SAE 0W-16 viene aggiunto al vei-colo Toyota in fabbrica e rappresenta la
scelta migliore per garantire consumi di
carburante ridotti e facilitare l’avvia-
mento a basse temperature.
Se l’olio SAE 0W-16 non è disponibile,
si può usare l’olio SAE 0W-20. In ogni
caso, al cambio d’olio successivo deve
essere sostituito con olio SAE 0W-16.
Se si utilizza olio motore con viscosità
SAE 10W-30 o superiore in presenza di
temperature molto basse, il motore
potrebbe avere difficoltà ad avviarsi. In
tal caso si raccomanda l’uso di olio
motore SAE 0W-16, 0W-20 o 5W-30.
Numero di ottani (RON)
Unione europea:
95 o superiore
Fuori dall’Unione europea:
91 o superiore
Capacità del serbatoio del carburante
(riferimento)55 litri
Impianto di lubrificazione
M20A-FKSA25A-FKS
Con filtro4,3 litri4,5 litri
Senza filtro3,9 litri4,2 litri

6609-1. Specifiche

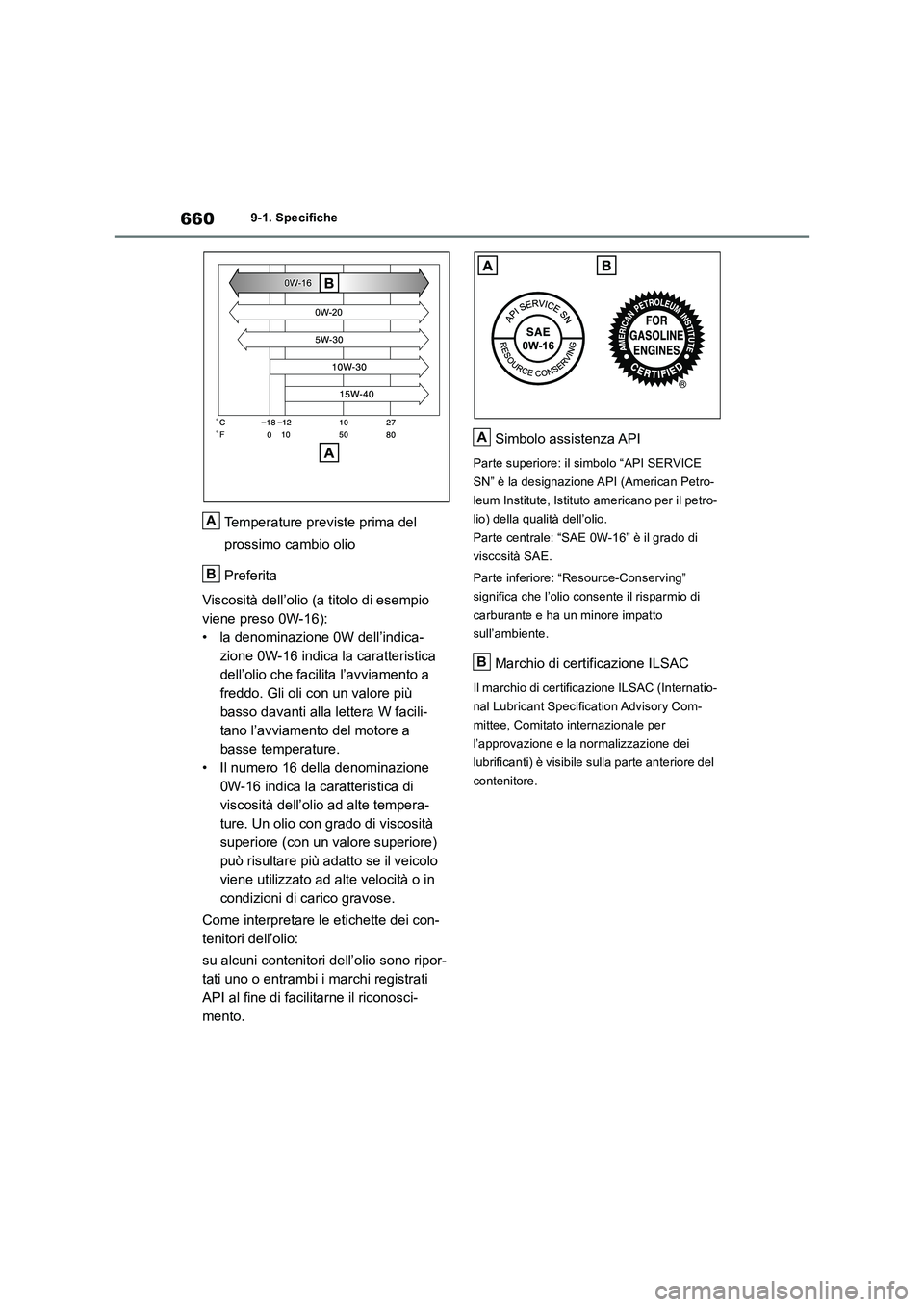

Temperature previste prima del
prossimo cambio olio
Preferita
Viscosità dell’olio (a titolo di esempio
viene preso 0W-16):
• la denominazione 0W dell’indica-
zione 0W-16 indica la caratteristica
dell’olio che facilita l’avviamento a
freddo. Gli oli con un valore più
basso davanti alla lettera W facili-
tano l’avviamento del motore a
basse temperature.
• Il numero 16 della denominazione
0W-16 indica la caratteristica di
viscosità dell’olio ad alte tempera-
ture. Un olio con grado di viscosità
superiore (con un valore superiore)
può risultare più adatto se il veicolo
viene utilizzato ad alte velocità o in
condizioni di carico gravose.
Come interpretare le etichette dei con-
tenitori dell’olio:
su alcuni contenitori dell’olio sono ripor-
tati uno o entrambi i marchi registrati
API al fine di facilitarne il riconosci-
mento.Simbolo assistenza API
Parte superiore: il simbolo “API SERVICE
SN” è la designazione API (American Petro-
leum Institute, Istituto americano per il petro-
lio) della qualità dell’olio.
Parte centrale: “SAE 0W-16” è il grado di
viscosità SAE.
Parte inferiore: “Resource-Conserving”
significa che l’olio consente il risparmio di
carburante e ha un minore impatto
sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (Internatio-
nal Lubricant Specification Advisory Com-
mittee, Comitato internazionale per
l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del
contenitore.
A
B
A
B

661
9 9-1. Specifiche
Specifiche del veicolo

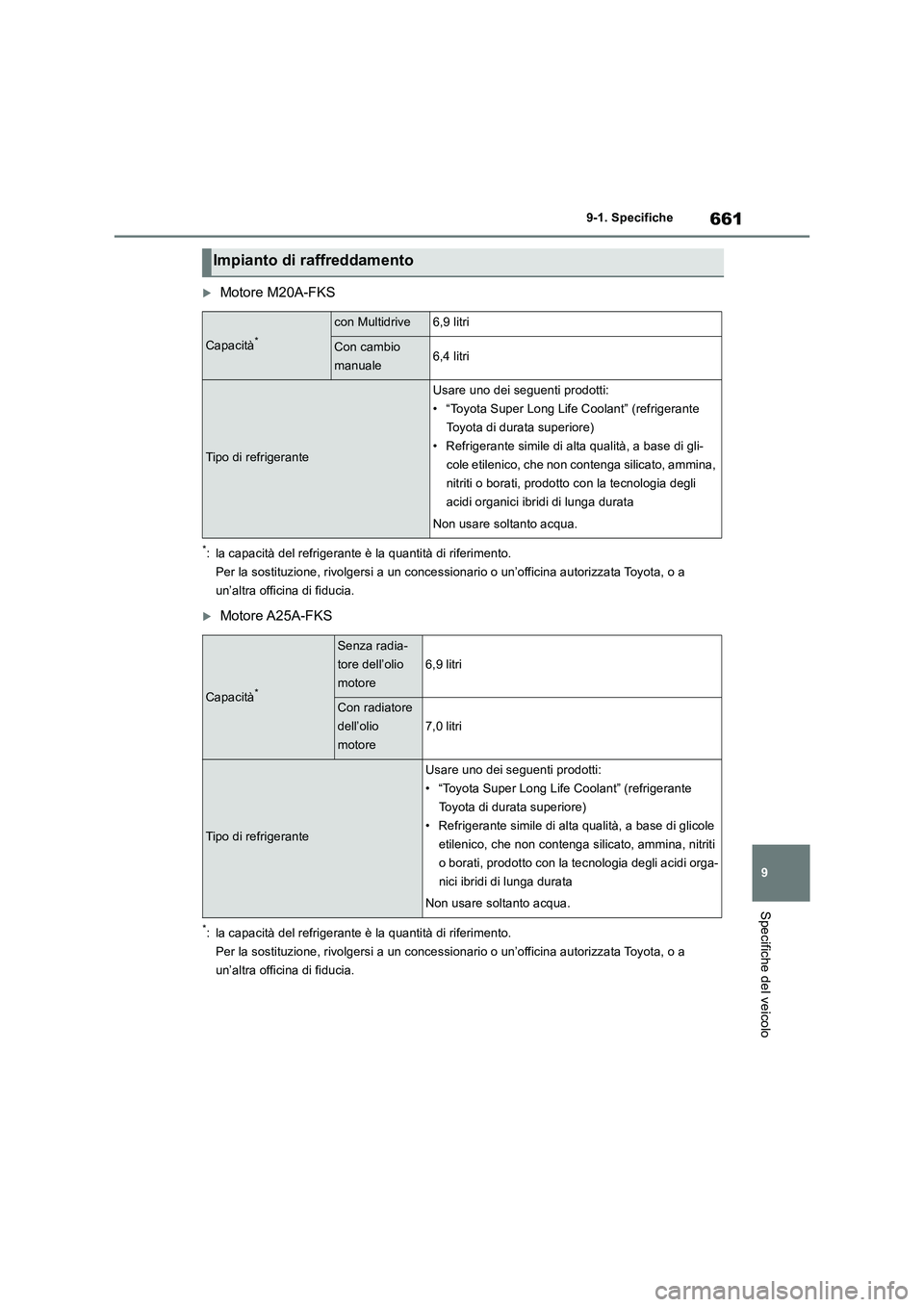

Motore M20A-FKS
*: la capacità del refrigerante è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
Motore A25A-FKS
*: la capacità del refrigerante è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
Impianto di raffreddamento
Capacità*
con Multidrive6,9 litri
Con cambio
manuale6,4 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti:
• “Toyota Super Long Life Coolant” (refrigerante
Toyota di durata superiore)
• Refrigerante simile di alta qualità, a base di gli-
cole etilenico, che non contenga silicato, ammina,
nitriti o borati, prodotto con la tecnologia degli
acidi organici ibridi di lunga durata
Non usare soltanto acqua.
Capacità*
Senza radia-
tore dell’olio
motore
6,9 litri
Con radiatore
dell’olio
motore
7,0 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti:
• “Toyota Super Long Life Coolant” (refrigerante
Toyota di durata superiore)
• Refrigerante simile di alta qualità, a base di glicole
etilenico, che non contenga silicato, ammina, nitriti
o borati, prodotto con la tecnologia degli acidi orga-
nici ibridi di lunga durata
Non usare soltanto acqua.

6629-1. Specifiche
*: la capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.

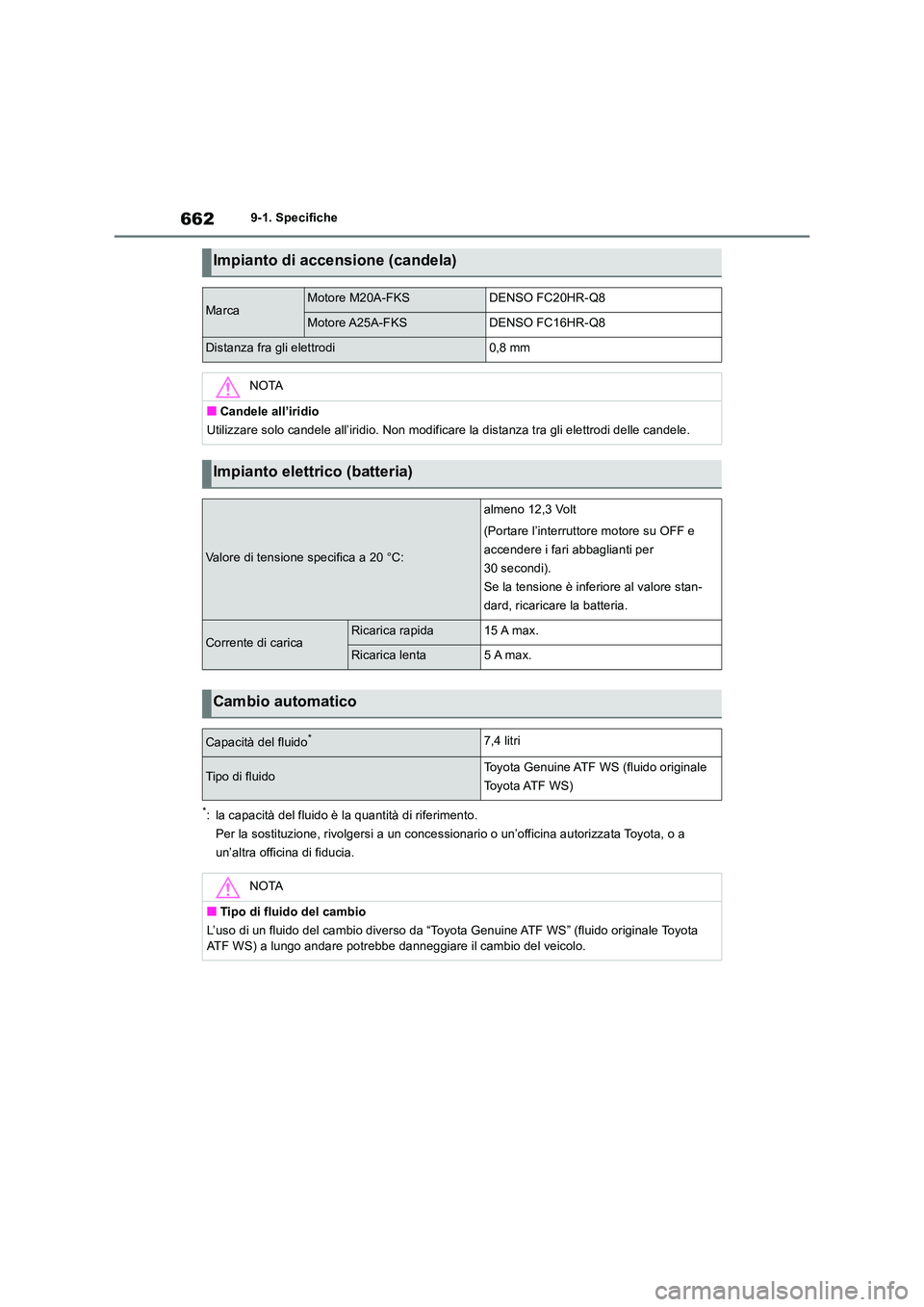

Impianto di accensione (candela)
MarcaMotore M20A-FKSDENSO FC20HR-Q8
Motore A25A-FKSDENSO FC16HR-Q8
Distanza fra gli elettrodi0,8 mm
NOTA
■Candele all’iridio
Utilizzare solo candele all’iridio. Non modificare la distanza tra gli elettrodi delle candele.
Impianto elettrico (batteria)
Valore di tensione specifica a 20 °C:
almeno 12,3 Volt
(Portare l’interruttore motore su OFF e
accendere i fari abbaglianti per
30 secondi).
Se la tensione è inferiore al valore stan-
dard, ricaricare la batteria.
Corrente di caricaRicarica rapida15 A max.
Ricarica lenta5A max.
Cambio automatico
Capacità del fluido*7,4 litri
Tipo di fluidoToyota Genuine ATF WS (fluido originale
Toyota ATF WS)
NOTA
■Tipo di fluido del cambio
L’uso di un fluido del cambio diverso da “Toyota Genuine ATF WS” (fluido originale Toyota ATF WS) a lungo andare potrebbe danneggiare il cambio del veicolo.

663
9
9-1. Specifiche
Specifiche del veicolo
*: la capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.

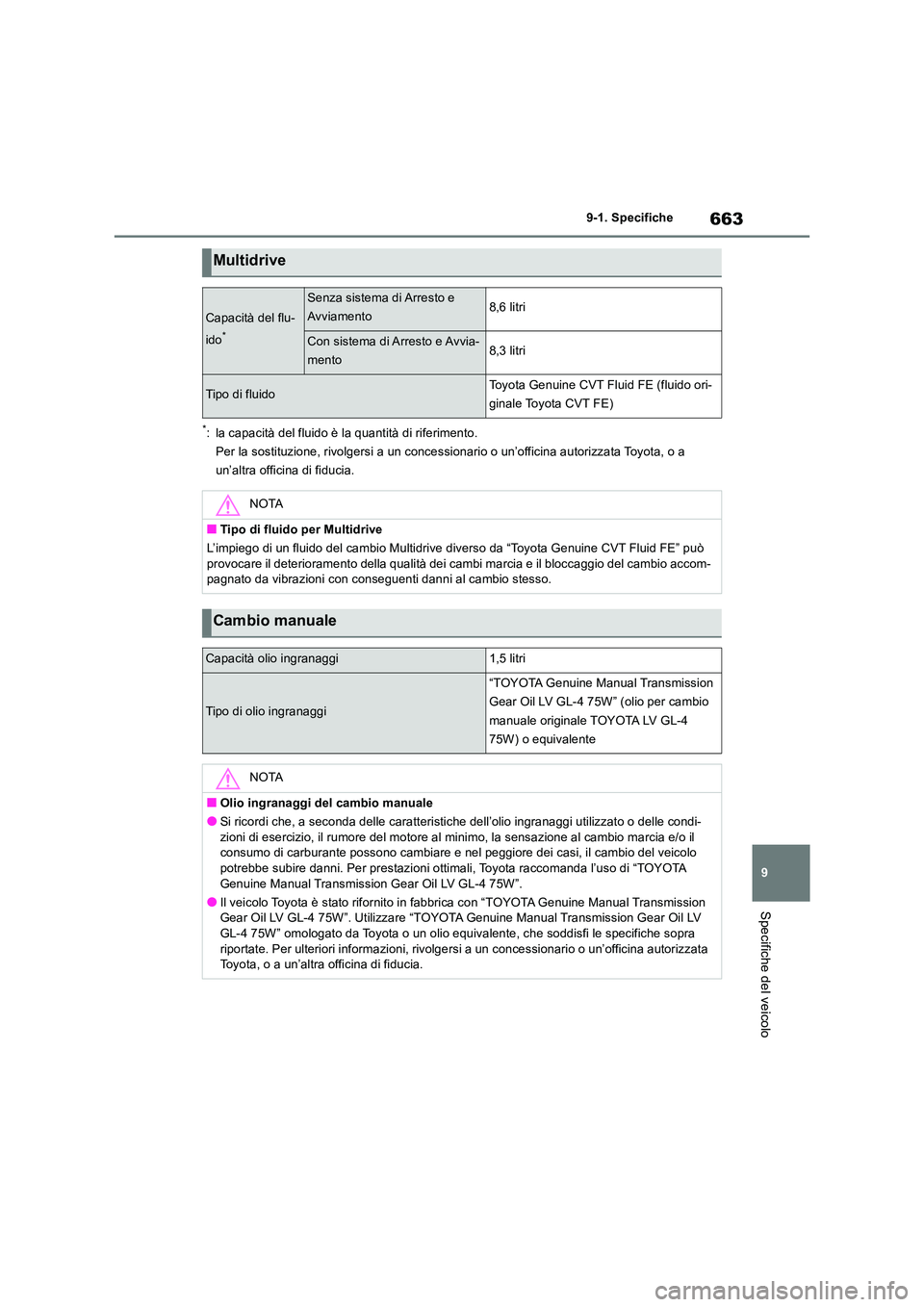

Multidrive
Capacità del flu-
ido*
Senza sistema di Arresto e
Avviamento8,6 litri
Con sistema di Arresto e Avvia-
mento8,3 litri
Tipo di fluidoToyota Genuine CVT Fluid FE (fluido ori-
ginale Toyota CVT FE)
NOTA
■Tipo di fluido per Multidrive
L’impiego di un fluido del cambio Multidrive diverso da “Toyota Genuine CVT Fluid FE” può
provocare il deterioramento della qualità dei cambi marcia e il bloccaggio del cambio accom- pagnato da vibrazioni con conseguenti danni al cambio stesso.
Cambio manuale
Capacità olio ingranaggi1,5 litri
Tipo di olio ingranaggi
“TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” (olio per cambio
manuale originale TOYOTA LV GL-4
75W) o equivalente
NOTA
■Olio ingranaggi del cambio manuale
●Si ricordi che, a seconda delle caratteristiche dell’olio ingranaggi utilizzato o delle condi- zioni di esercizio, il rumore del motore al mi nimo, la sensazione al cambio marcia e/o il consumo di carburante possono cambiare e nel peggiore dei casi, il cambio del veicolo
potrebbe subire danni. Per prestazioni ottimali, Toyota raccomanda l’uso di “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W”.
●Il veicolo Toyota è stato rifornito in fabbrica con “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W”. Utilizzare “TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W” omologato da Toyota o un olio equiva lente, che soddisfi le specifiche sopra riportate. Per ulteriori informazioni, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.

6649-1. Specifiche
Il veicolo Toyota è stato rifornito in fabbrica con “Toyota Genuine Differential Gear
Oil”.
Utilizzare “Toyota Genuine Differential Gear Oil” omologato da Toyota, o un olio
equivalente, per soddisfare le specifiche sopra riportate. Per ulteriori informazioni,
rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di
fiducia.
Il veicolo Toyota è stato rifornito in fabbrica con “Toyota Genuine Differential Gear
Oil”.
Utilizzare “Toyota Genuine Differential Gear Oil” omologato da Toyota, o un olio
equivalente, per soddisfare le specifiche sopra riportate. Per ulteriori informazioni,
rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di
fiducia.

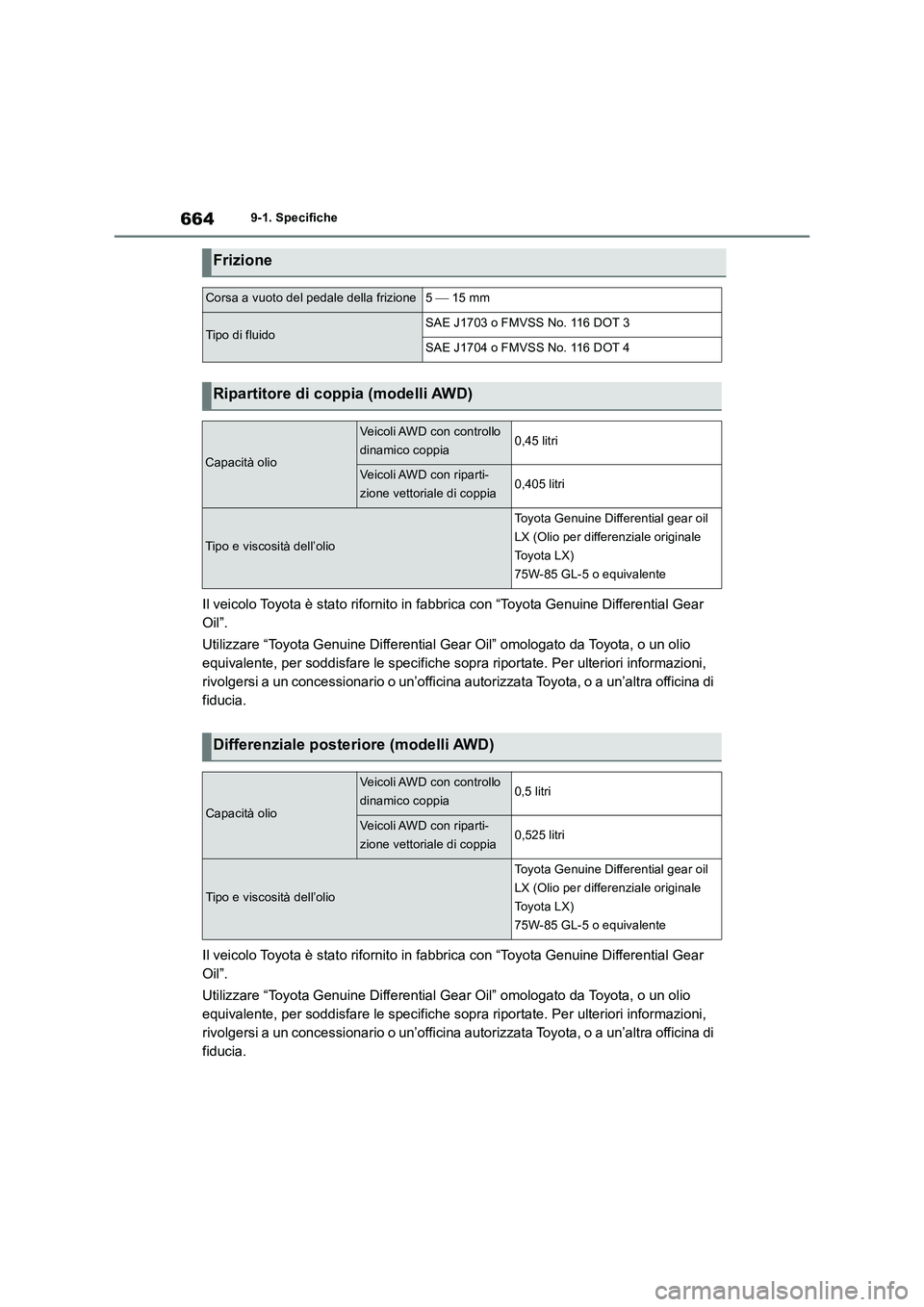

Frizione
Corsa a vuoto del pedale della frizione5  15 mm
Tipo di fluidoSAE J1703 o FMVSS No. 116 DOT 3
SAE J1704 o FMVSS No. 116 DOT 4
Ripartitore di coppia (modelli AWD)
Capacità olio
Veicoli AWD con controllo
dinamico coppia0,45 litri
Veicoli AWD con riparti-
zione vettoriale di coppia0,405 litri
Tipo e viscosità dell’olio
Toyota Genuine Differential gear oil
LX (Olio per differenziale originale
Toyota LX)
75W-85 GL-5 o equivalente
Differenziale posteriore (modelli AWD)
Capacità olio
Veicoli AWD con controllo
dinamico coppia0,5 litri
Veicoli AWD con riparti-
zione vettoriale di coppia0,525 litri
Tipo e viscosità dell’olio
Toyota Genuine Differential gear oil
LX (Olio per differenziale originale
Toyota LX)
75W-85 GL-5 o equivalente
