345
4 4-5. Uso dei sistemi di supporto alla guida
Guida
sterzo è attiva.
Lampeggiante di colore arancione: la fun-
zione di allarme allontanamento corsia è in
funzione.
Display di attivazione dell’ausilio
controllo volante
Viene visualizzato quando il display multi-
informazioni passa al display informativo del
sistema di supporto alla guida.
Indica che l’assistenza allo sterzo della fun-
zione di assistenza allo sterzo è attiva.
Display della funzione di allarme
allontanamento corsia
Viene visualizzato quando il display multi-
informazioni passa al display informativo del
sistema di supporto alla guida.
L’interno delle linee visualizzate è
bianco
Indica che il sistema riconosce le linee bian-
che (gialle) o il ciglio della strada*. Quando il
veicolo si allontana dalla propria corsia, la
linea bianca visualizzata sul lato da cui il vei-
colo si allontana lampeggia di colore aran-
cione.
L’interno delle linee visualizzate è
nero
Indica che il sistema non è in grado di rico-
noscere le linee bianche (gialle) o il ciglio
della strada
* o è momentaneamente disatti-
vato.
*: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
■Condizioni operative di ogni funzione
●Funzione di allarme allontanamento corsia
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• Il sistema LDA è acceso.
• La velocità del veicolo è almeno 50 km/h
circa.
• Il sistema riconosce le linee bianche
(gialle) o il ciglio della strada
*. (Quando la
linea bianca [gialla] o il ciglio della strada*
viene riconosciuto su un solo lato, il
sistema funzionerà solo su tale lato).
• La larghezza della corsia è di almeno 3 m
circa.
• La leva indicatore di direzione non viene
azionata. (Veicoli con monitoraggio punti
ciechi: tranne quando un altro veicolo si
trova nella corsia sul lato per cui è stato
attivato l’indicatore di direzione)
• Il veicolo non percorre una curva pronun-
ciata.
• Non vengono rilevate anomalie del
sistema. (P.347)
*: margine tra asfalto e il lato della strada, ad
esempio erba, terreno o un cordolo
●Funzione di assistenza allo sterzo
Questa funzione si attiva quando sono soddi-
B
C

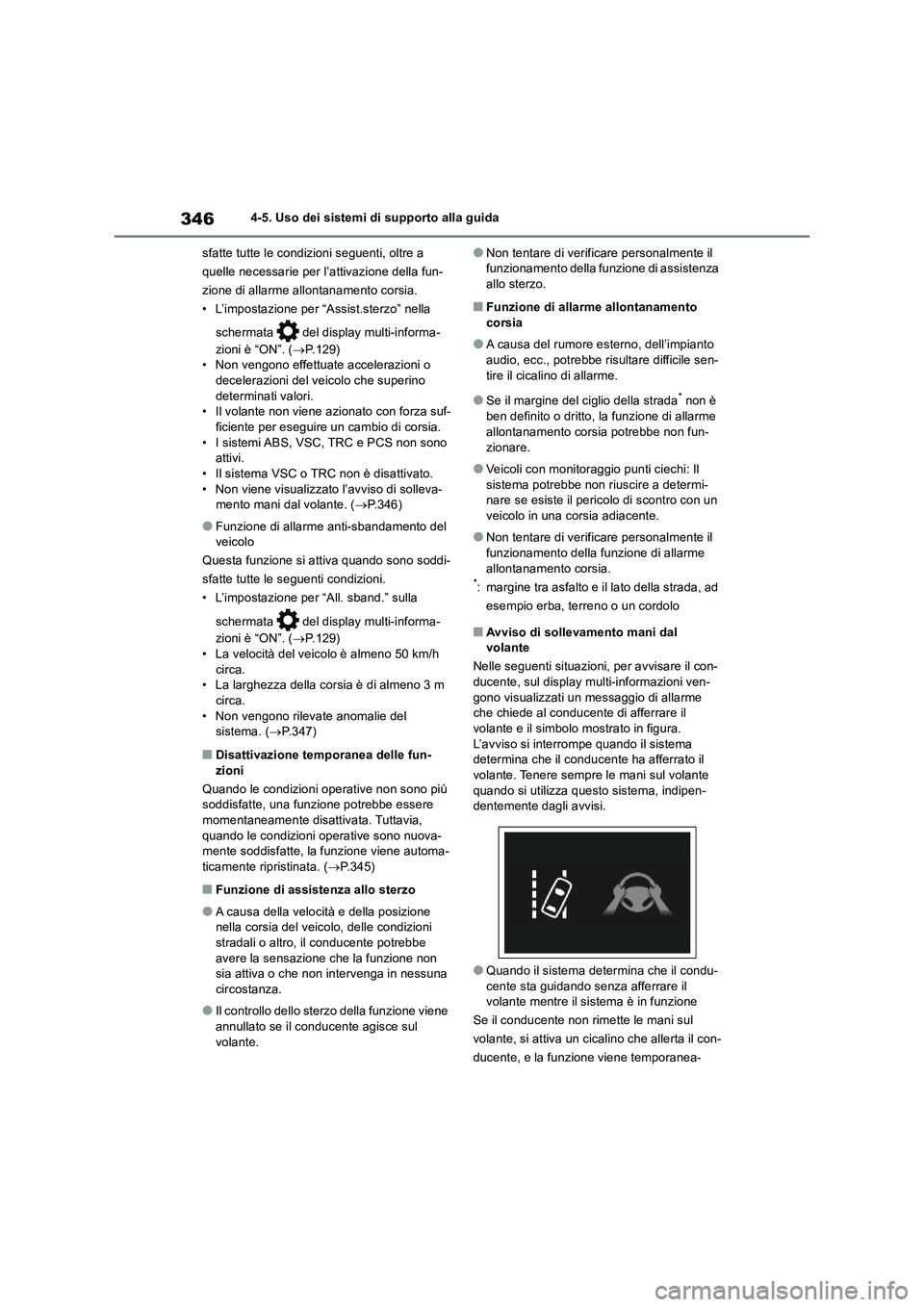

3464-5. Uso dei sistemi di supporto alla guida
sfatte tutte le condizioni seguenti, oltre a
quelle necessarie per l’attivazione della fun-
zione di allarme allontanamento corsia.
• L’impostazione per “Assist.sterzo” nella
schermata del display multi-informa-
zioni è “ON”. (P.129)
• Non vengono effettuate accelerazioni o
decelerazioni del veicolo che superino
determinati valori.
• Il volante non viene azionato con forza suf-
ficiente per eseguire un cambio di corsia.
• I sistemi ABS, VSC, TRC e PCS non sono
attivi.
• Il sistema VSC o TRC non è disattivato.
• Non viene visualizzato l’avviso di solleva-
mento mani dal volante. (P.346)
●Funzione di allarme anti-sbandamento del
veicolo
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• L’impostazione per “All. sband.” sulla
schermata del display multi-informa-
zioni è “ON”. (P.129)
• La velocità del veicolo è almeno 50 km/h
circa.
• La larghezza della corsia è di almeno 3 m
circa.
• Non vengono rilevate anomalie del
sistema. (P.347)
■Disattivazione temporanea delle fun-
zioni
Quando le condizioni operative non sono più
soddisfatte, una funzione potrebbe essere
momentaneamente disattivata. Tuttavia,
quando le condizioni operative sono nuova-
mente soddisfatte, la funzione viene automa-
ticamente ripristinata. (P.345)
■Funzione di assistenza allo sterzo
●A causa della velocità e della posizione
nella corsia del veicolo, delle condizioni
stradali o altro, il conducente potrebbe
avere la sensazione che la funzione non
sia attiva o che non intervenga in nessuna
circostanza.
●Il controllo dello sterzo della funzione viene
annullato se il conducente agisce sul
volante.
●Non tentare di verificare personalmente il
funzionamento della funzione di assistenza
allo sterzo.
■Funzione di allarme allontanamento
corsia
●A causa del rumore esterno, dell’impianto
audio, ecc., potrebbe risultare difficile sen-
tire il cicalino di allarme.
●Se il margine del ciglio della strada* non è
ben definito o dritto, la funzione di allarme
allontanamento corsia potrebbe non fun-
zionare.
●Veicoli con monitoraggio punti ciechi: Il
sistema potrebbe non riuscire a determi-
nare se esiste il pericolo di scontro con un
veicolo in una corsia adiacente.
●Non tentare di verificare personalmente il
funzionamento della funzione di allarme
allontanamento corsia.
*: margine tra asfalto e il lato della strada, ad
esempio erba, terreno o un cordolo
■Avviso di sollevamento mani dal
volante
Nelle seguenti situazioni, per avvisare il con-
ducente, sul display multi-informazioni ven-
gono visualizzati un messaggio di allarme
che chiede al conducente di afferrare il
volante e il simbolo mostrato in figura.
L’avviso si interrompe quando il sistema
determina che il conducente ha afferrato il
volante. Tenere sempre le mani sul volante
quando si utilizza questo sistema, indipen-
dentemente dagli avvisi.
●Quando il sistema determina che il condu-
cente sta guidando senza afferrare il
volante mentre il sistema è in funzione
Se il conducente non rimette le mani sul
volante, si attiva un cicalino che allerta il con-
ducente, e la funzione viene temporanea-

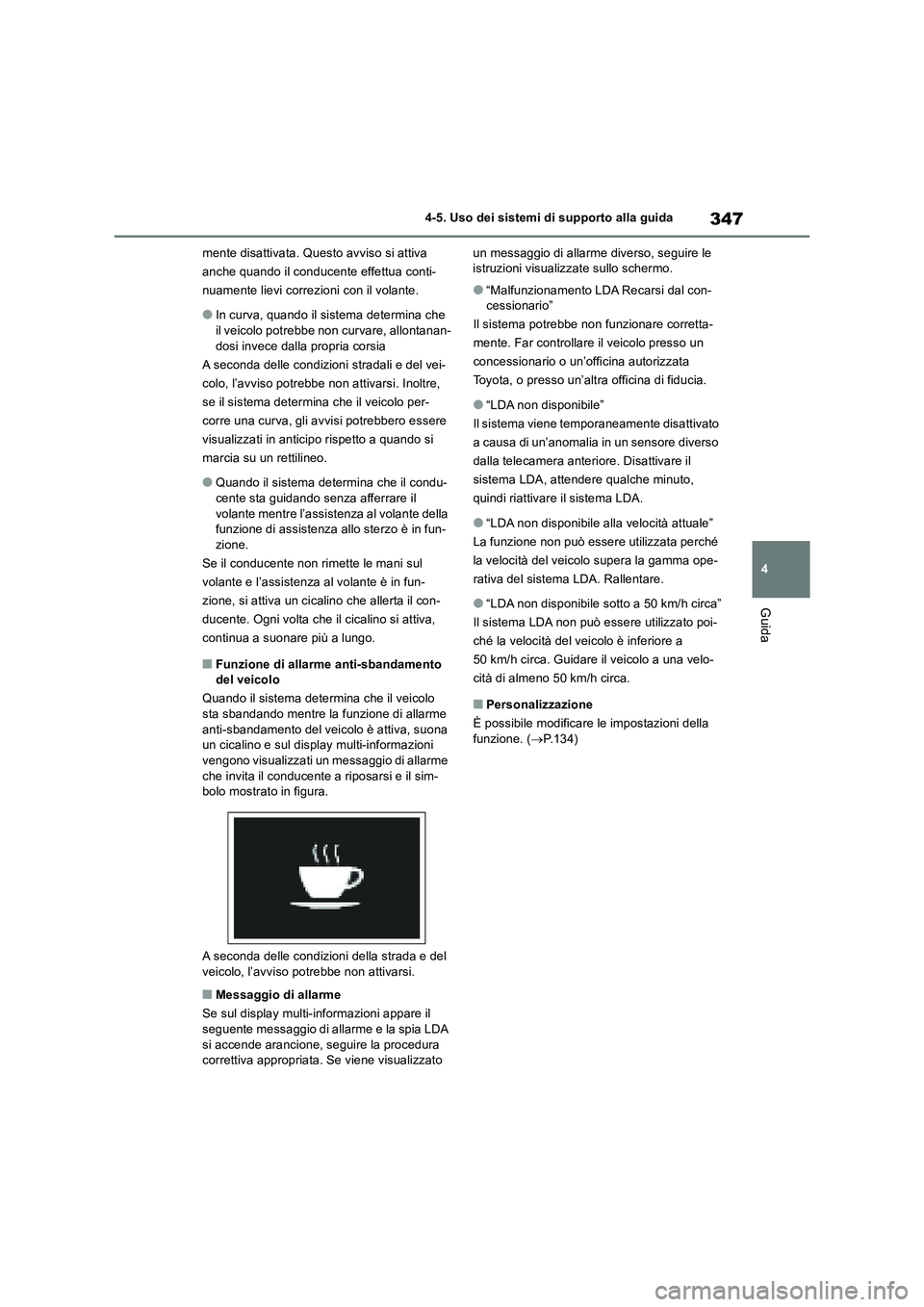

347
4 4-5. Uso dei sistemi di supporto alla guida
Guida
mente disattivata. Questo avviso si attiva
anche quando il conducente effettua conti-
nuamente lievi correzioni con il volante.
●In curva, quando il sistema determina che
il veicolo potrebbe non curvare, allontanan-
dosi invece dalla propria corsia
A seconda delle condizioni stradali e del vei-
colo, l’avviso potrebbe non attivarsi. Inoltre,
se il sistema determina che il veicolo per-
corre una curva, gli avvisi potrebbero essere
visualizzati in anticipo rispetto a quando si
marcia su un rettilineo.
●Quando il sistema determina che il condu-
cente sta guidando senza afferrare il
volante mentre l’assistenza al volante della
funzione di assistenza allo sterzo è in fun-
zione.
Se il conducente non rimette le mani sul
volante e l’assistenza al volante è in fun-
zione, si attiva un cicalino che allerta il con-
ducente. Ogni volta che il cicalino si attiva,
continua a suonare più a lungo.
■Funzione di allarme anti-sbandamento
del veicolo
Quando il sistema determina che il veicolo
sta sbandando mentre la funzione di allarme
anti-sbandamento del veicolo è attiva, suona
un cicalino e sul display multi-informazioni
vengono visualizzati un messaggio di allarme
che invita il conducente a riposarsi e il sim-
bolo mostrato in figura.
A seconda delle condizioni della strada e del
veicolo, l’avviso potrebbe non attivarsi.
■Messaggio di allarme
Se sul display multi-informazioni appare il
seguente messaggio di allarme e la spia LDA
si accende arancione, seguire la procedura
correttiva appropriata. Se viene visualizzato un messaggio di allarme diverso, seguire le
istruzioni visualizzate sullo schermo.
●“Malfunzionamento LDA Recarsi dal con-
cessionario”
Il sistema potrebbe non funzionare corretta-
mente. Far controllare il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
●“LDA non disponibile”
Il sistema viene temporaneamente disattivato
a causa di un’anomalia in un sensore diverso
dalla telecamera anteriore. Disattivare il
sistema LDA, attendere qualche minuto,
quindi riattivare il sistema LDA.
●“LDA non disponibile alla velocità attuale”
La funzione non può essere utilizzata perché
la velocità del veicolo supera la gamma ope-
rativa del sistema LDA. Rallentare.
●“LDA non disponibile sotto a 50 km/h circa”
Il sistema LDA non può essere utilizzato poi-
ché la velocità del veicolo è inferiore a
50 km/h circa. Guidare il veicolo a una velo-
cità di almeno 50 km/h circa.
■Personalizzazione
È possibile modificare le impostazioni della
funzione. (P.134)

3484-5. Uso dei sistemi di supporto alla guida
*: se in dotazioneQuando la telecamera anteriore ricono-
sce un cartello e quando le informazioni
di un cartello sono disponibili sul
sistema di navigazione, questo viene
visualizzato sul display multi-informa-
zioni.
 Quando il display informativo del
sistema di supporto alla guida è
selezionato, possono essere visua-
lizzati fino a 3 cartelli. ( P.129)
 Se si seleziona una scheda diversa
dal display informativo del sistema di
supporto alla guida, verrà visualiz-
zato solo un cartello di limite di velo-
cità, di divieto di accesso (quando la
notifica è necessaria), di super-
strada, di autostrada o di zona resi-
denziale. ( P.129)
I cartelli di divieto di sorpasso o di limite di
velocità con informazioni aggiuntive non
vengono visualizzati. Se vengono tuttavia
RSA (assistenza alla
segnaletica stradale)*
Il sistema RSA riconosce determi-
nati cartelli stradali tramite la tele-
camera anteriore e il sistema di
navigazione (quando sono dispo-
nibili dati) e fornisce informazioni
al conducente tramite il display.
Se il sistema ritiene che la velocità
del veicolo superi il limite previ-
sto, che si commettano infrazioni
del codice stradale o altro in base
ai cartelli stradali riconosciuti,
avvisa il conducente visualiz-
zando un allarme e attivando un
cicalino di allarme.
AVVISO
■Prima dell’uso del sistema RSA
Non fare affidamento esclusivamente sul sistema RSA. Il sistema RSA assiste il conducente fornendo informazioni, ma
non per questo il conducente può permet- tersi di distrarsi dalla guida. Guidare sem-pre in modo prudente e prestare
particolare attenzione al codice stradale.
Indicazione sul display multi-
informazioni

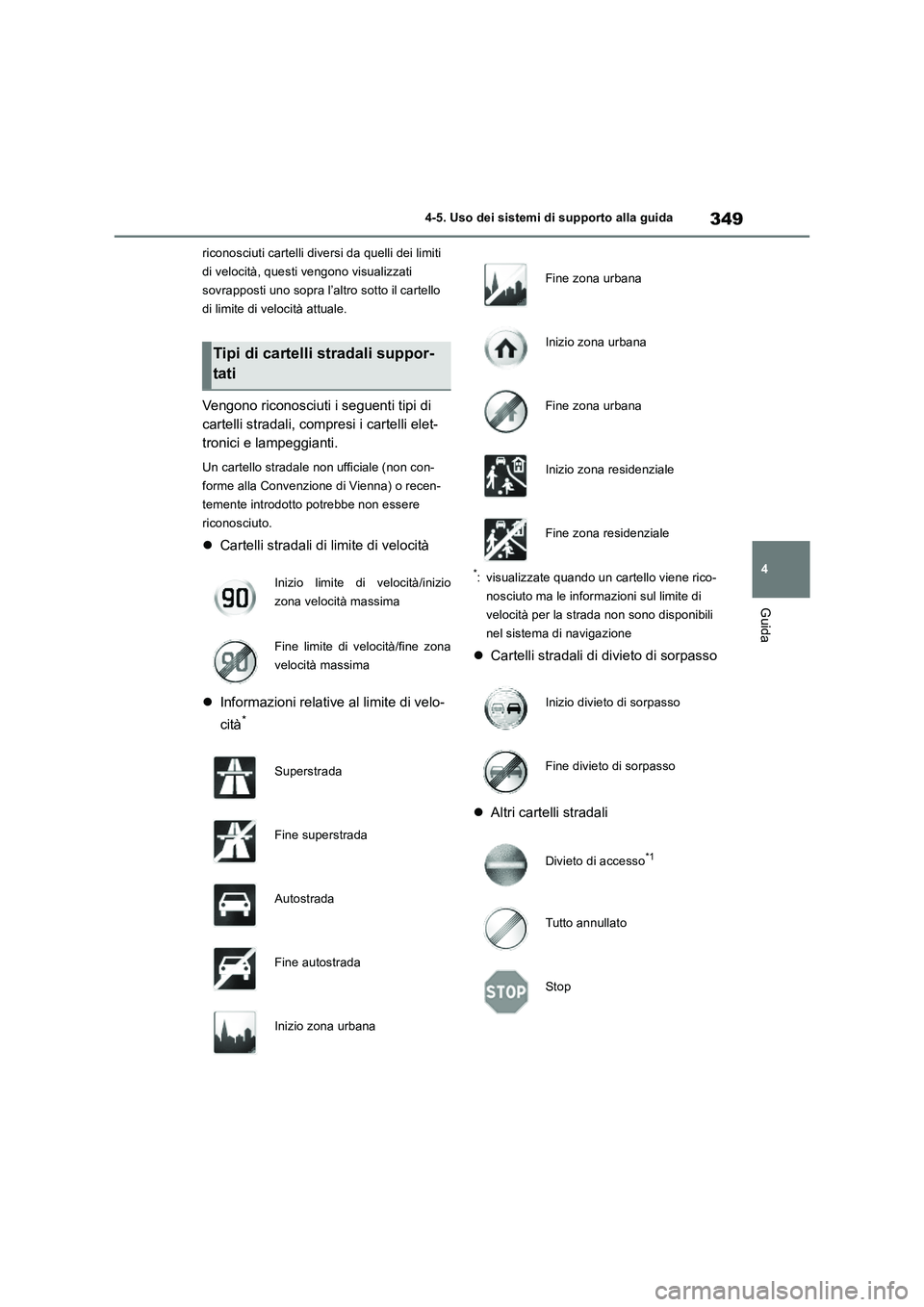

349
4 4-5. Uso dei sistemi di supporto alla guida
Guida
riconosciuti cartelli diversi da quelli dei limiti
di velocità, questi vengono visualizzati
sovrapposti uno sopra l’altro sotto il cartello
di limite di velocità attuale.
Vengono riconosciuti i seguenti tipi di
cartelli stradali, compresi i cartelli elet-
tronici e lampeggianti.
Un cartello stradale non ufficiale (non con-
forme alla Convenzione di Vienna) o recen-
temente introdotto potrebbe non essere
riconosciuto.
Cartelli stradali di limite di velocità
Informazioni relative al limite di velo-
cità
*
*: visualizzate quando un cartello viene rico-
nosciuto ma le informazioni sul limite di
velocità per la strada non sono disponibili
nel sistema di navigazione
Cartelli stradali di divieto di sorpasso
Altri cartelli stradali
Tipi di cartelli stradali suppor-
tati
Inizio limite di velocità/inizio
zona velocità massima
Fine limite di velocità/fine zona
velocità massima
Superstrada
Fine superstrada
Autostrada
Fine autostrada
Inizio zona urbana
Fine zona urbana
Inizio zona urbana
Fine zona urbana
Inizio zona residenziale
Fine zona residenziale
Inizio divieto di sorpasso
Fine divieto di sorpasso
Divieto di accesso
*1
Tutto annullato
Stop

3504-5. Uso dei sistemi di supporto alla guida
Limite di velocità con informazioni
aggiuntive
*2
*1: per i veicoli con sistema di navigazione
*2: visualizzato insieme al limite di velocità
*3: contenuto non riconosciuto.
*4: se non si aziona l’indicatore di direzione
quando si cambia corsia, il simbolo non
viene visualizzato.
Nelle seguenti situazioni, il sistema
RSA avvisa il conducente.
Quando la velocità del veicolo
supera la soglia di avvertenza velo-
cità del cartello del limite di velocità
visualizzato, il display del cartello
viene accentuato e suona un cica-
lino.
Veicoli con sistema di navigazione:
quando il sistema RSA riconosce un
cartello di divieto di accesso e rileva
che il veicolo è entrato in un’area in
cui l’accesso è vietato in base ai dati
della mappa del sistema di naviga-zione, il cartello di divieto di accesso
lampeggia e suona un cicalino.
Se viene rilevato che il veicolo sta
effettuando un sorpasso quando sul
display multi-informazioni è visualiz-
zato un cartello di divieto di sor-
passo, il cartello lampeggia e suona
un cicalino.
A seconda della situazione, le condi-
zioni di circolazione (direzione del traf-
fico, unità di misura di velocità)
possono causare errori di valutazione e
la visualizzazione di un allarme
potrebbe non essere appropriata.
■Procedura di impostazione
P.134
■Disattivazione automatica della visua-
lizzazione dei cartelli RSA
Uno o più cartelli vengono disattivati automa-
ticamente nelle seguenti situazioni.
●Un nuovo cartello non viene riconosciuto
per una determinata distanza.
●La strada cambia a seguito di una svolta a
sinistra o a destra, o circostanze simili.
■Situazioni in cui la funzione potrebbe
non attivarsi o eseguire un rilevamento
errato
Nei seguenti casi, il sistema RSA non fun-
ziona normalmente e potrebbe non ricono-
scere i cartelli, visualizzare il cartello errato,
ecc., anche se ciò non indica un’anomalia.
●La telecamera anteriore non è allineata
correttamente a seguito del forte impatto
subito dal sensore, ecc.
●Sul parabrezza, accanto alla telecamera
anteriore, è presente sporco, neve, adesivi
o simili.
●In presenza di condizioni atmosferiche
avverse, come pioggia intensa, nebbia,
neve o tempeste di sabbia
●La luce proveniente da un veicolo in avvici-
namento, i raggi del sole, ecc. colpiscono
la telecamera anteriore.
●Il cartello è sporco, sbiadito, inclinato o pie- Bagnato
Pioggia
Ghiaccio
Presenza di informazioni
aggiuntive
*3
Rampa di uscita a destra*4
Rampa di uscita a sinistra *4
Orario*4
Indicazione di avviso

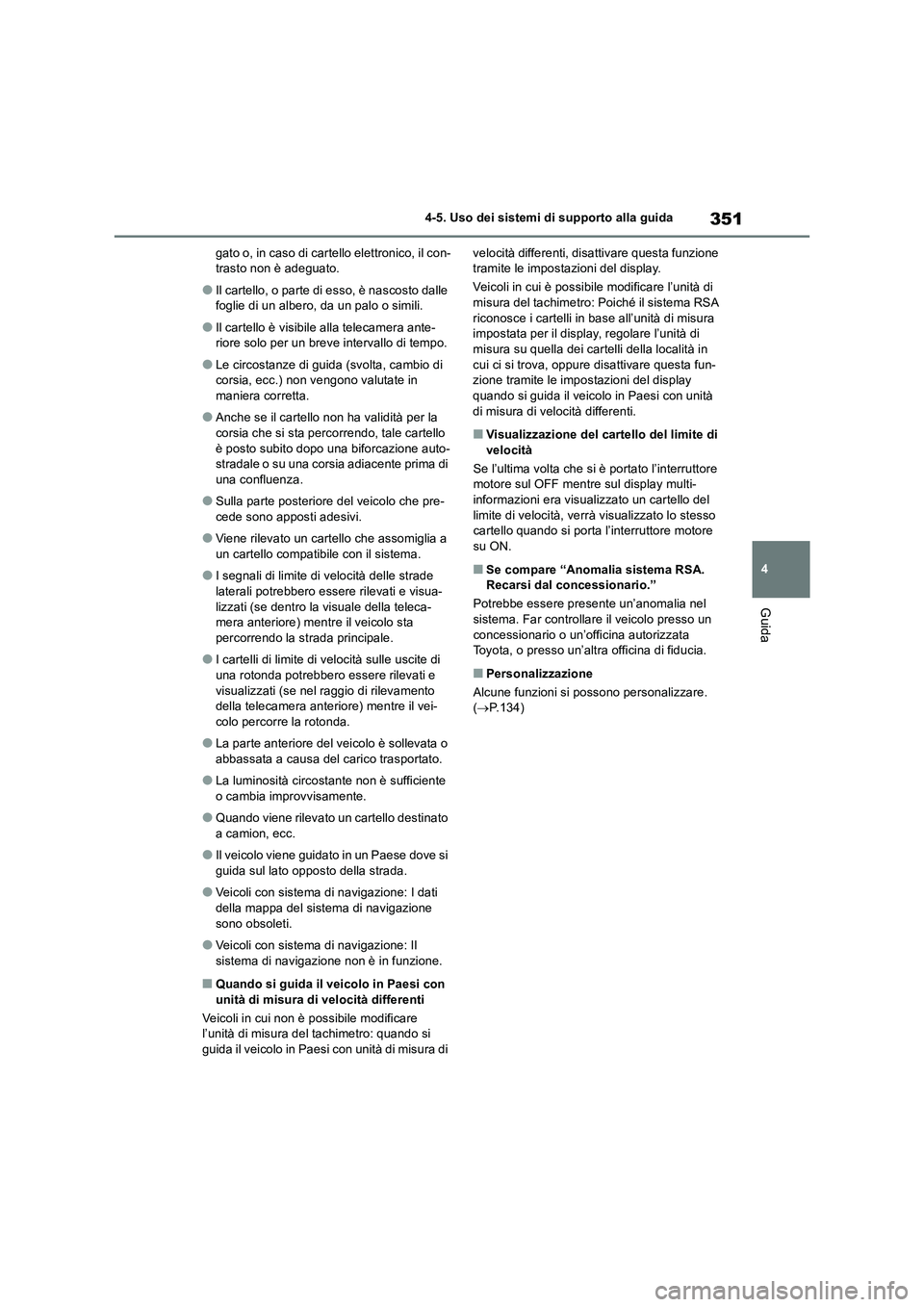

351
4 4-5. Uso dei sistemi di supporto alla guida
Guida
gato o, in caso di cartello elettronico, il con-
trasto non è adeguato.
●Il cartello, o parte di esso, è nascosto dalle
foglie di un albero, da un palo o simili.
●Il cartello è visibile alla telecamera ante-
riore solo per un breve intervallo di tempo.
●Le circostanze di guida (svolta, cambio di
corsia, ecc.) non vengono valutate in
maniera corretta.
●Anche se il cartello non ha validità per la
corsia che si sta percorrendo, tale cartello
è posto subito dopo una biforcazione auto-
stradale o su una corsia adiacente prima di
una confluenza.
●Sulla parte posteriore del veicolo che pre-
cede sono apposti adesivi.
●Viene rilevato un cartello che assomiglia a
un cartello compatibile con il sistema.
●I segnali di limite di velocità delle strade
laterali potrebbero essere rilevati e visua-
lizzati (se dentro la visuale della teleca-
mera anteriore) mentre il veicolo sta
percorrendo la strada principale.
●I cartelli di limite di velocità sulle uscite di
una rotonda potrebbero essere rilevati e
visualizzati (se nel raggio di rilevamento
della telecamera anteriore) mentre il vei-
colo percorre la rotonda.
●La parte anteriore del veicolo è sollevata o
abbassata a causa del carico trasportato.
●La luminosità circostante non è sufficiente
o cambia improvvisamente.
●Quando viene rilevato un cartello destinato
a camion, ecc.
●Il veicolo viene guidato in un Paese dove si
guida sul lato opposto della strada.
●Veicoli con sistema di navigazione: I dati
della mappa del sistema di navigazione
sono obsoleti.
●Veicoli con sistema di navigazione: Il
sistema di navigazione non è in funzione.
■Quando si guida il veicolo in Paesi con
unità di misura di velocità differenti
Veicoli in cui non è possibile modificare
l’unità di misura del tachimetro: quando si
guida il veicolo in Paesi con unità di misura di velocità differenti, disattivare questa funzione
tramite le impostazioni del display.
Veicoli in cui è possibile modificare l’unità di
misura del tachimetro: Poiché il sistema RSA
riconosce i cartelli in base all’unità di misura
impostata per il display, regolare l’unità di
misura su quella dei cartelli della località in
cui ci si trova, oppure disattivare questa fun-
zione tramite le impostazioni del display
quando si guida il veicolo in Paesi con unità
di misura di velocità differenti.
■Visualizzazione del cartello del limite di
velocità
Se l’ultima volta che si è portato l’interruttore
motore sul OFF mentre sul display multi-
informazioni era visualizzato un cartello del
limite di velocità, verrà visualizzato lo stesso
cartello quando si porta l’interruttore motore
su ON.
■Se compare “Anomalia sistema RSA.
Recarsi dal concessionario.”
Potrebbe essere presente un’anomalia nel
sistema. Far controllare il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
■Personalizzazione
Alcune funzioni si possono personalizzare.
(P.134)

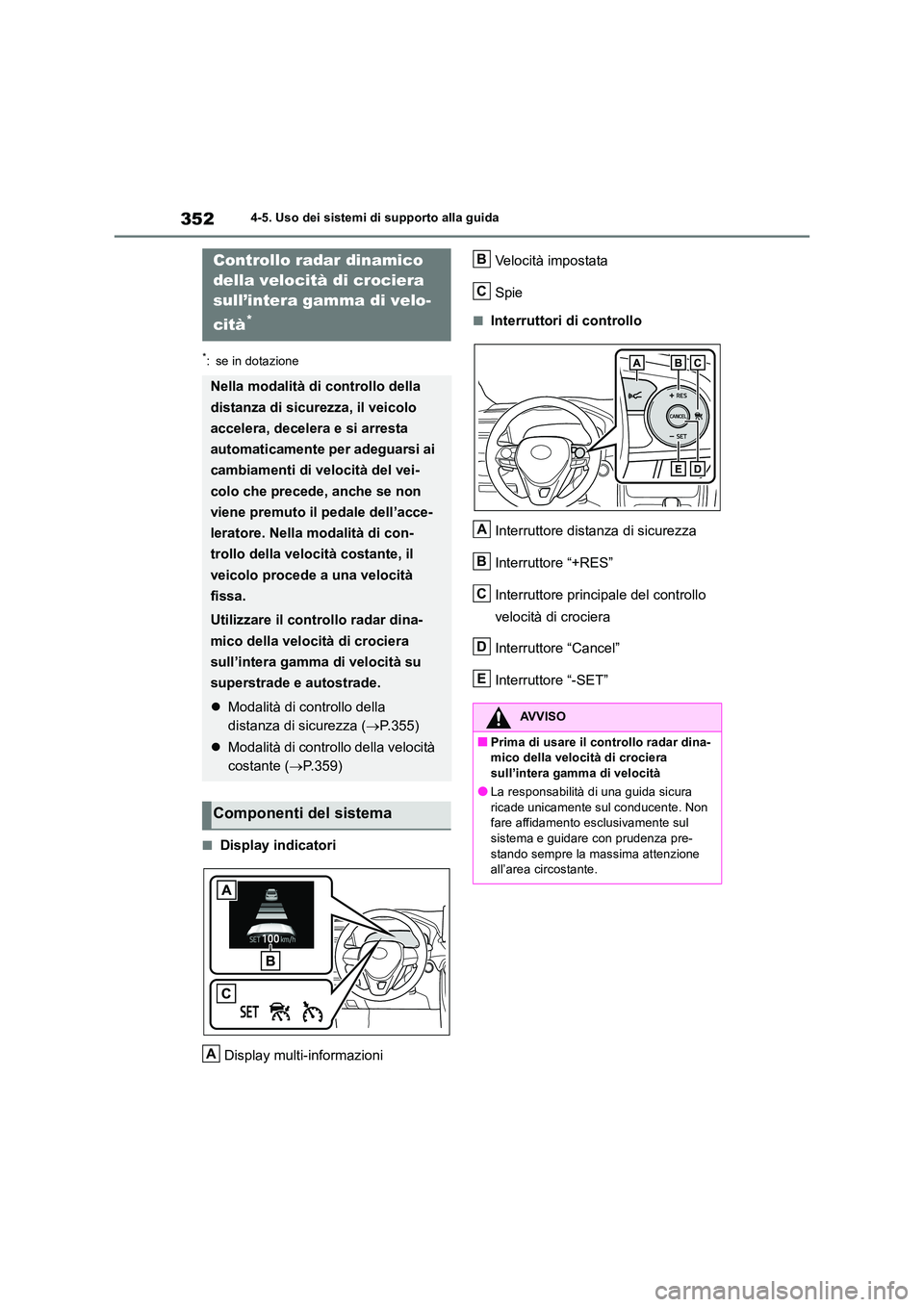

3524-5. Uso dei sistemi di supporto alla guida
*: se in dotazione
■Display indicatori
Display multi-informazioni
Velocità impostata
Spie
■Interruttori di controllo
Interruttore distanza di sicurezza
Interruttore “+RES”
Interruttore principale del controllo
velocità di crociera
Interruttore “Cancel”
Interruttore “-SET”
Controllo radar dinamico
della velocità di crociera
sull’intera gamma di velo-
cità*
Nella modalità di controllo della
distanza di sicurezza, il veicolo
accelera, decelera e si arresta
automaticamente per adeguarsi ai
cambiamenti di velocità del vei-
colo che precede, anche se non
viene premuto il pedale dell’acce-
leratore. Nella modalità di con-
trollo della velocità costante, il
veicolo procede a una velocità
fissa.
Utilizzare il controllo radar dina-
mico della velocità di crociera
sull’intera gamma di velocità su
superstrade e autostrade.
 Modalità di controllo della
distanza di sicurezza ( P.355)
 Modalità di controllo della velocità
costante ( P.359)
Componenti del sistema
A
AVVISO
■Prima di usare il controllo radar dina- mico della velocità di crociera sull’intera gamma di velocità
●La responsabilità di una guida sicura
ricade unicamente sul conducente. Non fare affidamento esclusivamente sul sistema e guidare con prudenza pre-
stando sempre la massima attenzione all’area circostante.
B
C
A
B
C
D
E
