2018 TOYOTA RAV4 Manuale duso (in Italian)

2

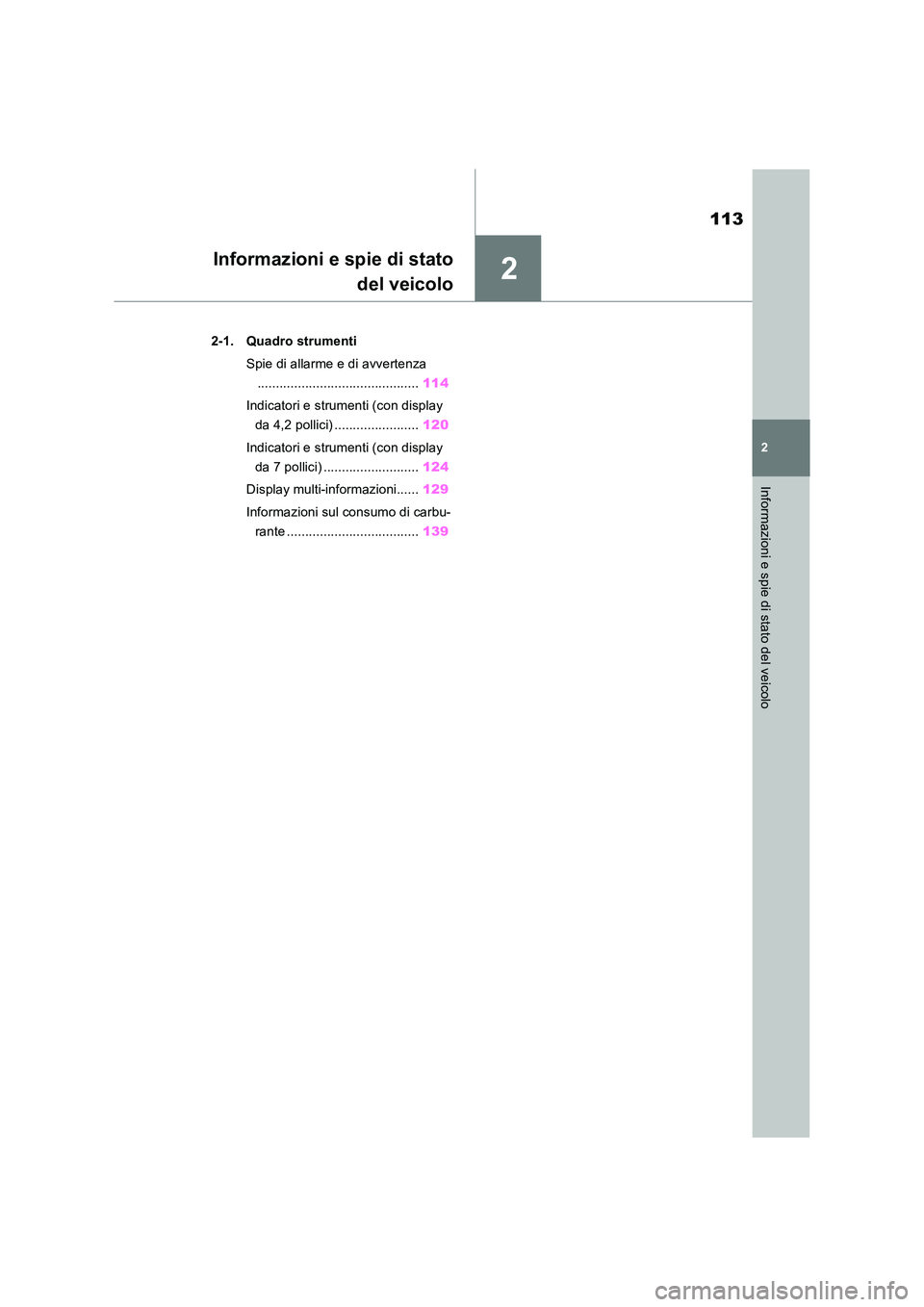

113
2
Informazioni e spie di stato del veicolo
Informazioni e spie di stato
del veicolo
2-1. Quadro strumenti
Spie di allarme e di avvertenza
............................................ 114
Indicatori e strumenti (con display
da 4,2 pollici) ....................... 120
Indicatori e strumenti (con display
da 7 pollici) .......................... 124
Display multi-informazioni...... 129
Informazioni sul consumo di carbu-
rante .................................... 139

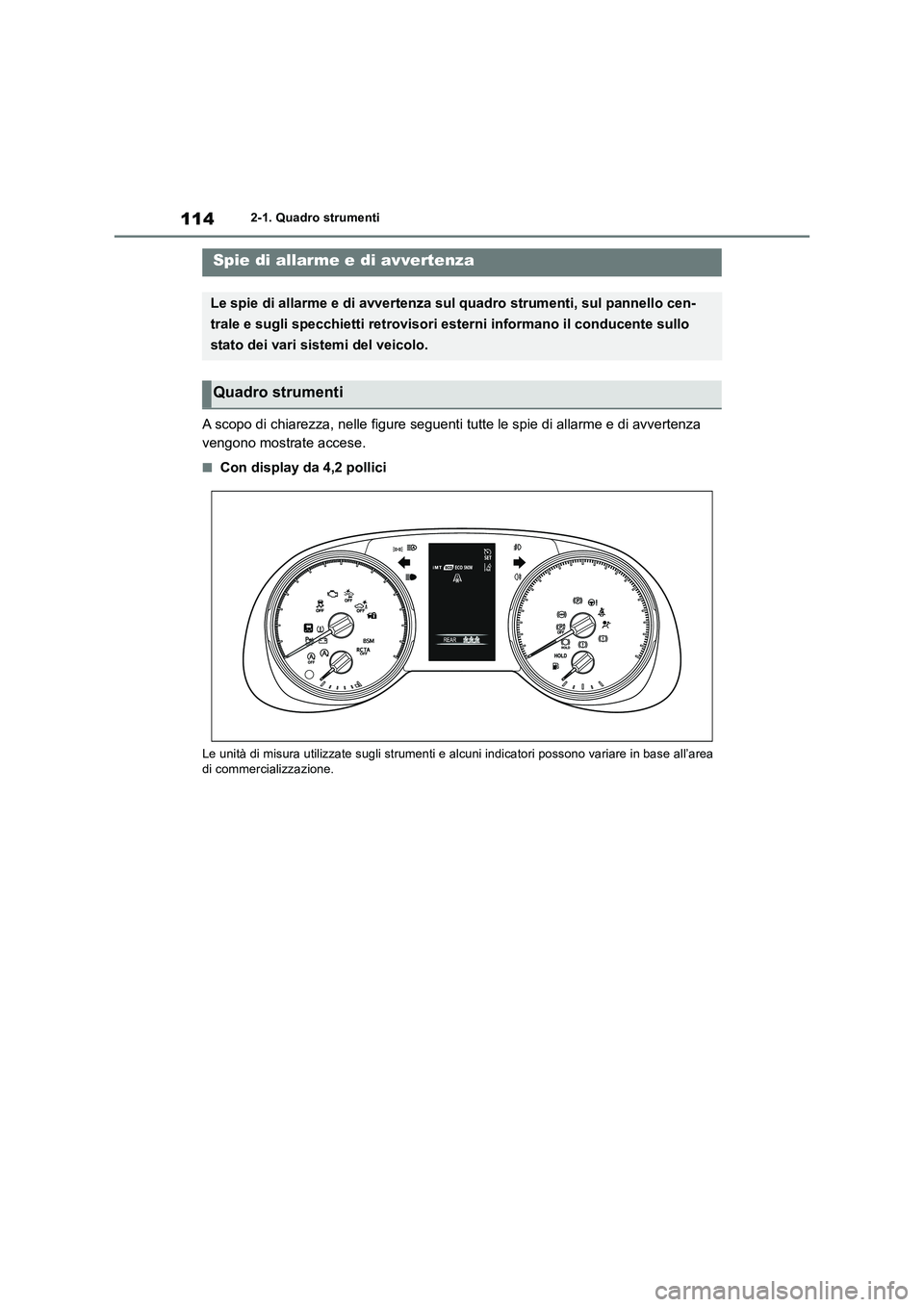

1142-1. Quadro strumenti
2-1.Quadro strumenti
A scopo di chiarezza, nelle figure seguenti tutte le spie di allarme e di avvertenza
vengono mostrate accese.
■Con display da 4,2 pollici
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
Spie di allarme e di avvertenza
Le spie di allarme e di avvertenza sul quadro strumenti, sul pannello cen-
trale e sugli specchietti retrovisori esterni informano il conducente sullo
stato dei vari sistemi del veicolo.
Quadro strumenti

115
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo

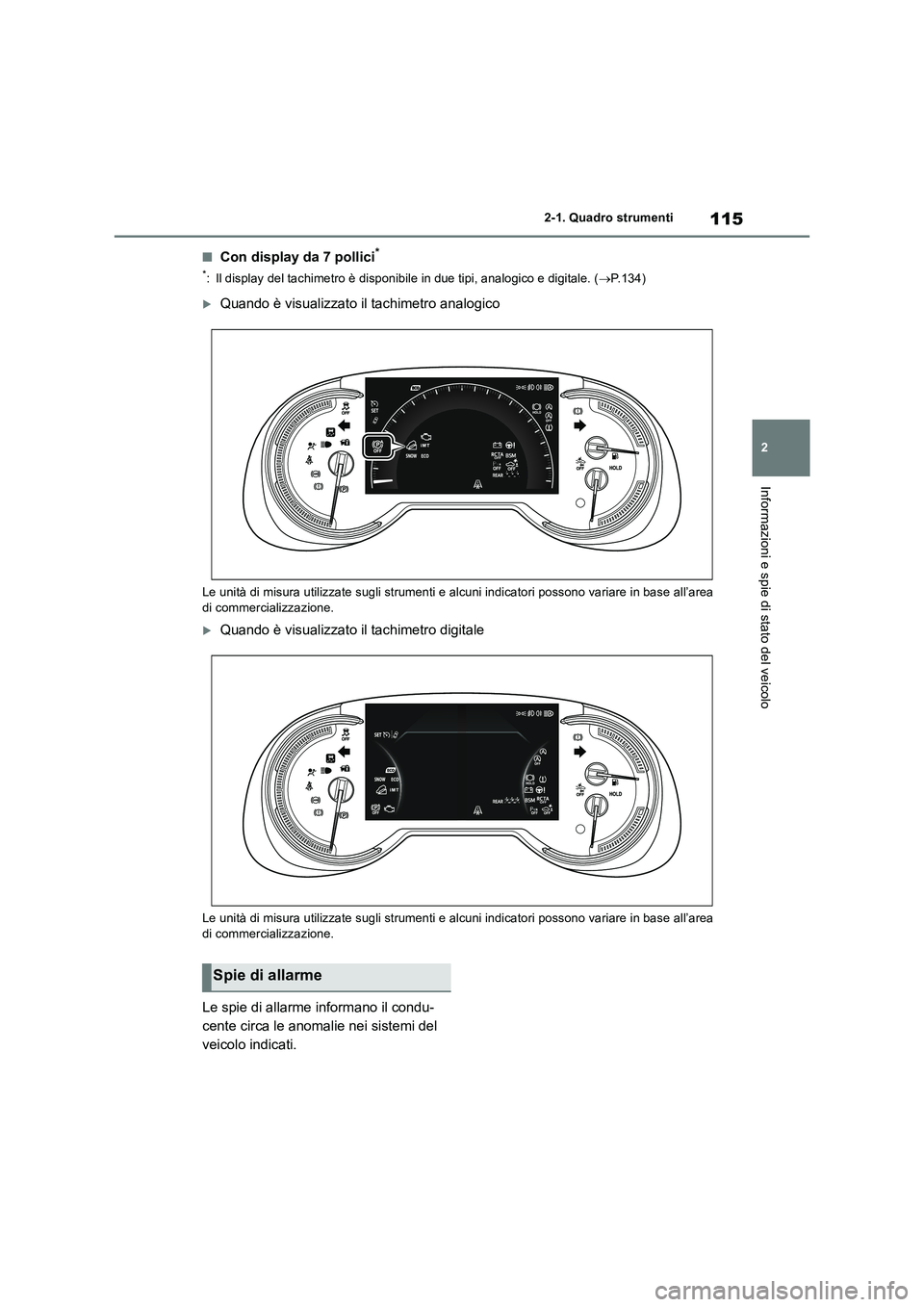

■Con display da 7 pollici*
*: Il display del tachimetro è disponibile in due tipi, analogico e digitale. ( P.134)
Quando è visualizzato il tachimetro analogico
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
Quando è visualizzato il tachimetro digitale
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area di commercializzazione.
Le spie di allarme informano il condu-
cente circa le anomalie nei sistemi del
veicolo indicati.
Spie di allarme

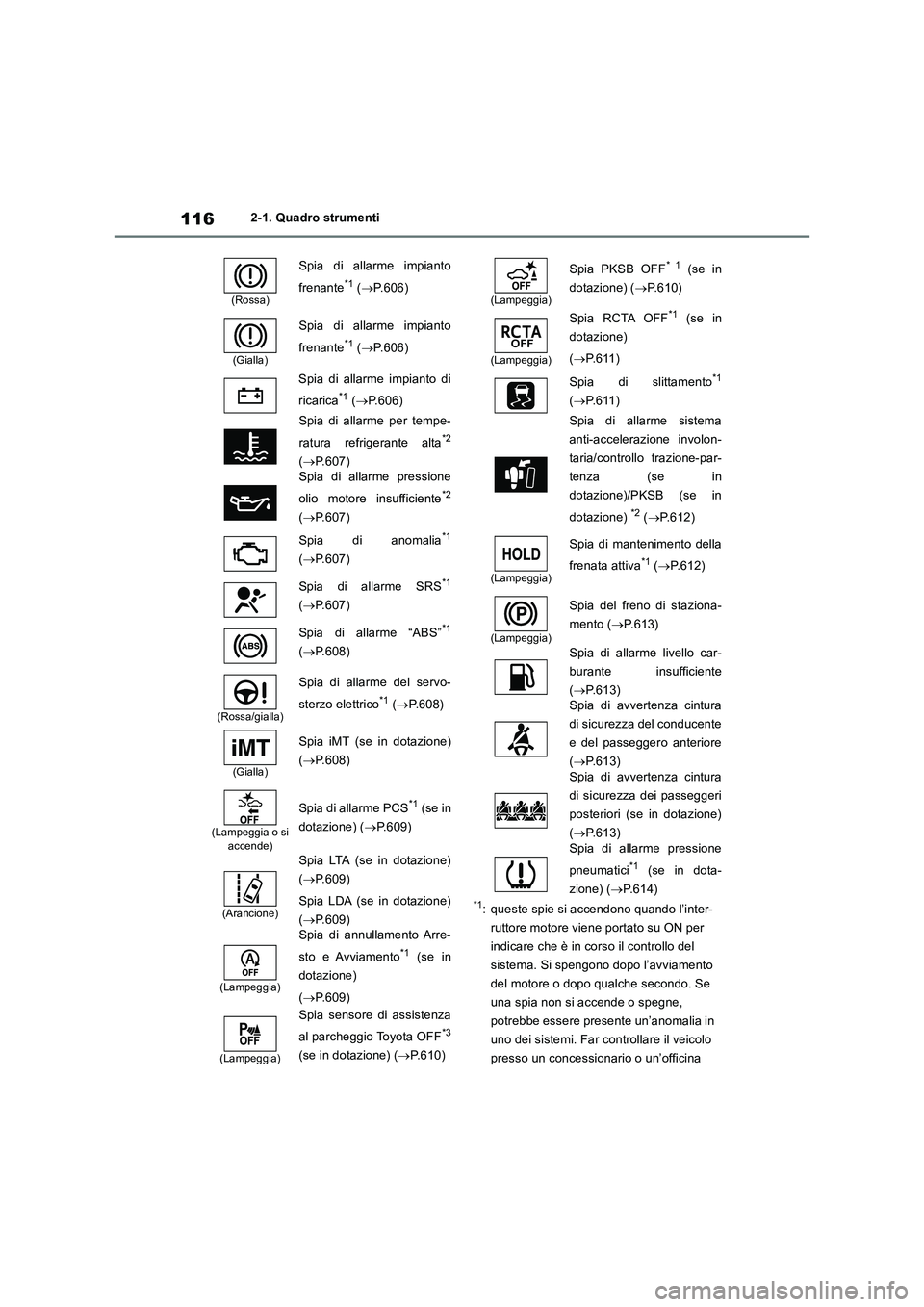

1162-1. Quadro strumenti
*1: queste spie si accendono quando l’inter-
ruttore motore viene portato su ON per
indicare che è in corso il controllo del
sistema. Si spengono dopo l’avviamento
del motore o dopo qualche secondo. Se
una spia non si accende o spegne,
potrebbe essere presente un’anomalia in
uno dei sistemi. Far controllare il veicolo
presso un concessionario o un’officina
(Rossa)
Spia di allarme impianto
frenante
*1 (P.606)
(Gialla)
Spia di allarme impianto
frenante
*1 (P.606)
Spia di allarme impianto di
ricarica
*1 (P.606)
Spia di allarme per tempe-
ratura refrigerante alta
*2
(P.607)
Spia di allarme pressione
olio motore insufficiente
*2
(P.607)
Spia di anomalia
*1
(P.607)
Spia di allarme SRS
*1
(P.607)
Spia di allarme “ABS”
*1
(P.608)
(Rossa/gialla)
Spia di allarme del servo-
sterzo elettrico
*1 (P.608)
(Gialla)
Spia iMT (se in dotazione)
(P.608)
(Lampeggia o si
accende)
Spia di allarme PCS*1 (se in
dotazione) (P.609)
(Arancione)
Spia LTA (se in dotazione)
(P.609)
Spia LDA (se in dotazione)
(P.609)
(Lampeggia)
Spia di annullamento Arre-
sto e Avviamento
*1 (se in
dotazione)
(P.609)
(Lampeggia)
Spia sensore di assistenza
al parcheggio Toyota OFF
*3
(se in dotazione) (P.610)
(Lampeggia)
Spia PKSB OFF* 1 (se in
dotazione) (P.610)
(Lampeggia)
Spia RCTA OFF*1 (se in
dotazione)
(P.611)
Spia di slittamento
*1
(P.611)
Spia di allarme sistema
anti-accelerazione involon-
taria/controllo trazione-par-
tenza (se in
dotazione)/PKSB (se in
dotazione)
*2 (P.612)
(Lampeggia)
Spia di mantenimento della
frenata attiva
*1 (P.612)
(Lampeggia)
Spia del freno di staziona-
mento (P.613)
Spia di allarme livello car-
burante insufficiente
(P.613)
Spia di avvertenza cintura
di sicurezza del conducente
e del passeggero anteriore
(P.613)
Spia di avvertenza cintura
di sicurezza dei passeggeri
posteriori (se in dotazione)
(P.613)
Spia di allarme pressione
pneumatici
*1 (se in dota-
zione) (P.614)

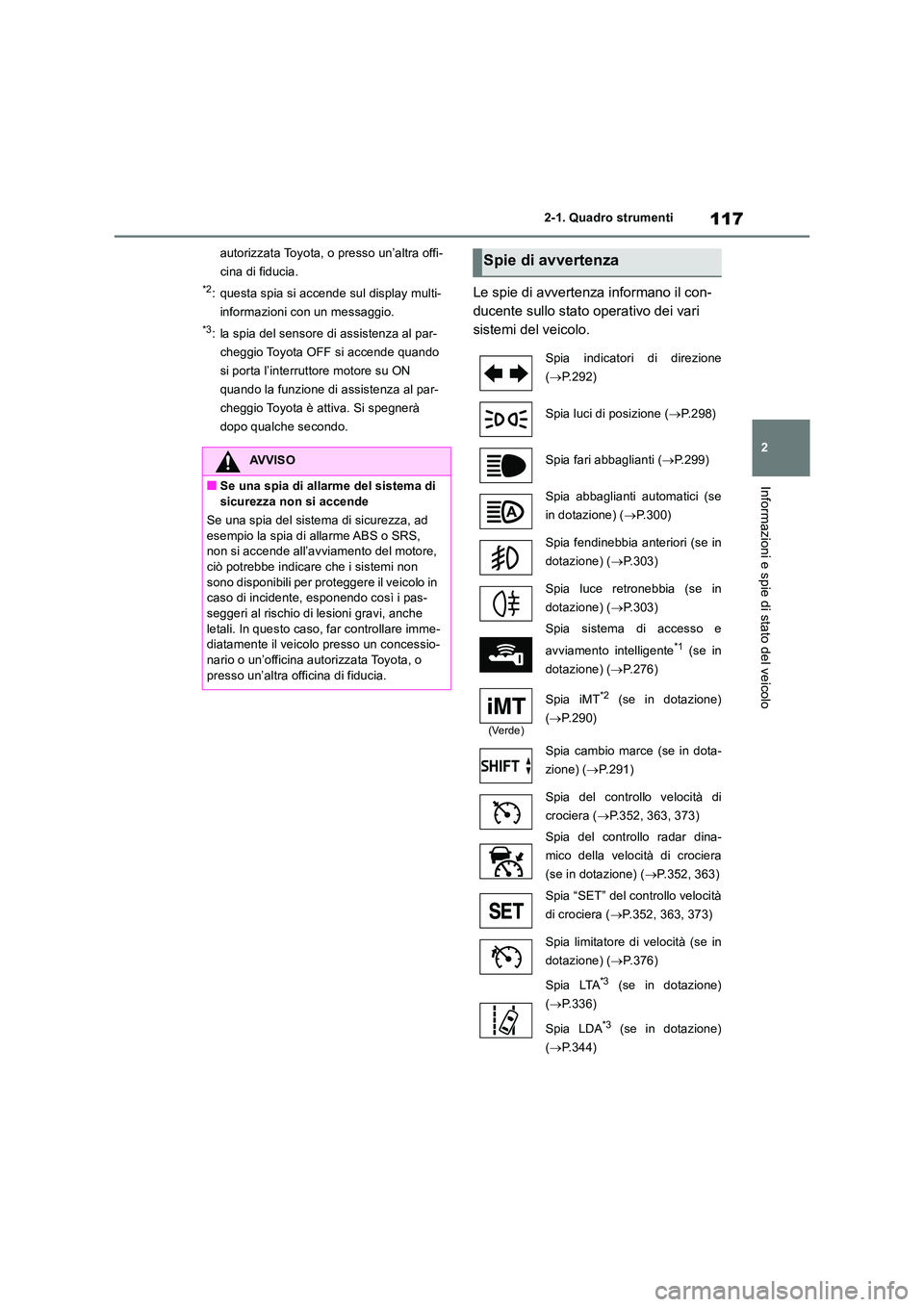

117
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
autorizzata Toyota, o presso un’altra offi-
cina di fiducia.
*2: questa spia si accende sul display multi-
informazioni con un messaggio.
*3: la spia del sensore di assistenza al par-
cheggio Toyota OFF si accende quando
si porta l’interruttore motore su ON
quando la funzione di assistenza al par-
cheggio Toyota è attiva. Si spegnerà
dopo qualche secondo.
Le spie di avvertenza informano il con-
ducente sullo stato operativo dei vari
sistemi del veicolo.
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, ad
esempio la spia di allarme ABS o SRS, non si accende all’avviamento del motore, ciò potrebbe indicare che i sistemi non
sono disponibili per proteggere il veicolo in caso di incidente, esponendo così i pas-seggeri al rischio di lesioni gravi, anche
letali. In questo caso, far controllare imme- diatamente il veicolo presso un concessio-nario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Spie di avvertenza
Spia indicatori di direzione
( P.292)
Spia luci di posizione ( P.298)
Spia fari abbaglianti ( P.299)
Spia abbaglianti automatici (se
in dotazione) ( P.300)
Spia fendinebbia anteriori (se in
dotazione) ( P.303)
Spia luce retronebbia (se in
dotazione) ( P.303)
Spia sistema di accesso e
avviamento intelligente*1 (se in
dotazione) ( P.276)
(Verde)
Spia iMT*2 (se in dotazione)
( P.290)
Spia cambio marce (se in dota-
zione) ( P.291)
Spia del controllo velocità di
crociera ( P.352, 363, 373)
Spia del controllo radar dina-
mico della velocità di crociera
(se in dotazione) ( P.352, 363)
Spia “SET” del controllo velocità
di crociera ( P.352, 363, 373)
Spia limitatore di velocità (se in
dotazione) ( P.376)
Spia LTA*3 (se in dotazione)
( P.336)
Spia LDA*3 (se in dotazione)
( P.344)

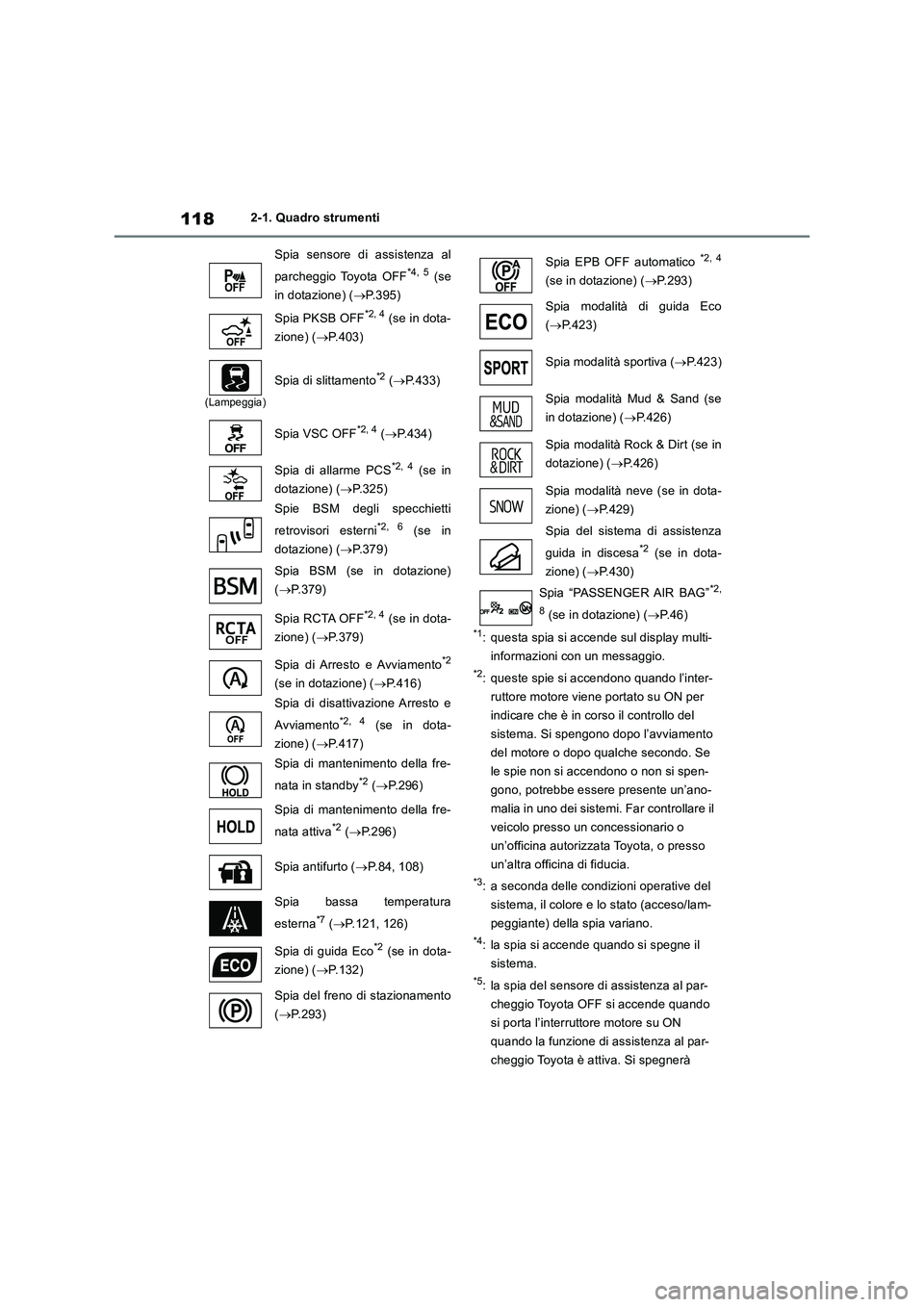

1182-1. Quadro strumenti
*1: questa spia si accende sul display multi-
informazioni con un messaggio.
*2: queste spie si accendono quando l’inter-
ruttore motore viene portato su ON per
indicare che è in corso il controllo del
sistema. Si spengono dopo l’avviamento
del motore o dopo qualche secondo. Se
le spie non si accendono o non si spen-
gono, potrebbe essere presente un’ano-
malia in uno dei sistemi. Far controllare il
veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
*3: a seconda delle condizioni operative del
sistema, il colore e lo stato (acceso/lam-
peggiante) della spia variano.
*4: la spia si accende quando si spegne il
sistema.
*5: la spia del sensore di assistenza al par-
cheggio Toyota OFF si accende quando
si porta l’interruttore motore su ON
quando la funzione di assistenza al par-
cheggio Toyota è attiva. Si spegnerà Spia sensore di assistenza al
parcheggio Toyota OFF
*4, 5 (se
in dotazione) (P.395)
Spia PKSB OFF
*2, 4 (se in dota-
zione) (P.403)
(Lampeggia)
Spia di slittamento*2 (P.433)
Spia VSC OFF
*2, 4 (P.434)
Spia di allarme PCS
*2, 4 (se in
dotazione) (P.325)
Spie BSM degli specchietti
retrovisori esterni
*2, 6 (se in
dotazione) (P.379)
Spia BSM (se in dotazione)
(P.379)
Spia RCTA OFF
*2, 4 (se in dota-
zione) (P.379)
Spia di Arresto e Avviamento
*2
(se in dotazione) (P.416)
Spia di disattivazione Arresto e
Avviamento
*2, 4 (se in dota-
zione) (P.417)
Spia di mantenimento della fre-
nata in standby
*2 (P.296)
Spia di mantenimento della fre-
nata attiva
*2 (P.296)
Spia antifurto (P.84, 108)
Spia bassa temperatura
esterna
*7 (P.121, 126)
Spia di guida Eco
*2 (se in dota-
zione) (P.132)
Spia del freno di stazionamento
(P.293)
Spia EPB OFF automatico *2, 4
(se in dotazione) (P.293)
Spia modalità di guida Eco
(P.423)
Spia modalità sportiva (P.423)
Spia modalità Mud & Sand (se
in dotazione) (P.426)
Spia modalità Rock & Dirt (se in
dotazione) (P.426)
Spia modalità neve (se in dota-
zione) (P.429)
Spia del sistema di assistenza
guida in discesa
*2 (se in dota-
zione) (P.430)
Spia “PASSENGER AIR BAG”
*2,
8
(se in dotazione) (P. 4 6 )

119
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo

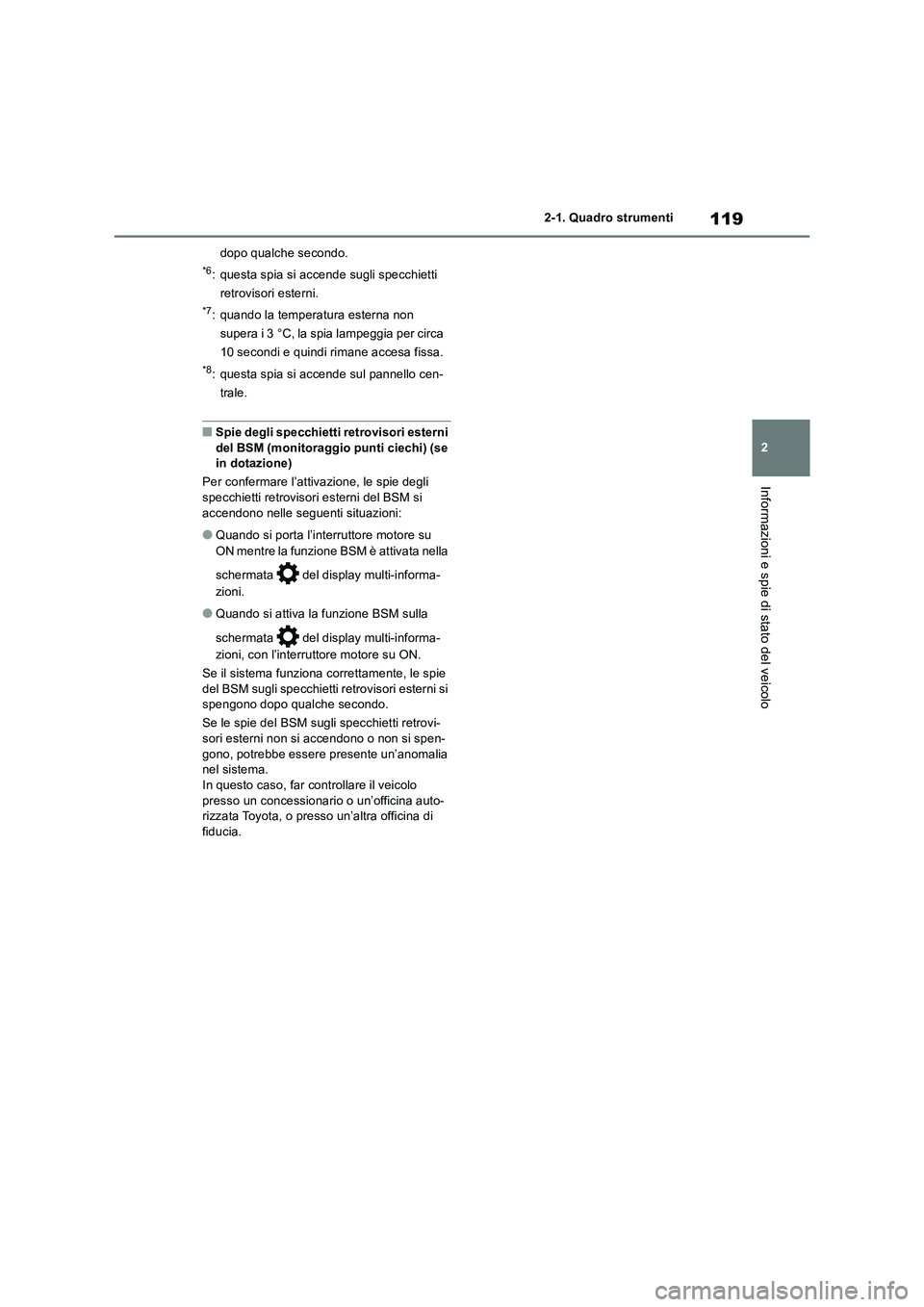

dopo qualche secondo.
*6: questa spia si accende sugli specchietti
retrovisori esterni.
*7: quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per circa
10 secondi e quindi rimane accesa fissa.
*8: questa spia si accende sul pannello cen-
trale.
■Spie degli specchietti retrovisori esterni
del BSM (monitoraggio punti ciechi) (se
in dotazione)
Per confermare l’attivazione, le spie degli
specchietti retrovisori esterni del BSM si
accendono nelle seguenti situazioni:
●Quando si porta l’interruttore motore su
ON mentre la funzione BSM è attivata nella
schermata del display multi-informa-
zioni.
●Quando si attiva la funzione BSM sulla
schermata del display multi-informa-
zioni, con l’interruttore motore su ON.
Se il sistema funziona correttamente, le spie
del BSM sugli specchietti retrovisori esterni si
spengono dopo qualche secondo.
Se le spie del BSM sugli specchietti retrovi-
sori esterni non si accendono o non si spen-
gono, potrebbe essere presente un’anomalia
nel sistema.
In questo caso, far controllare il veicolo
presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di
fiducia.

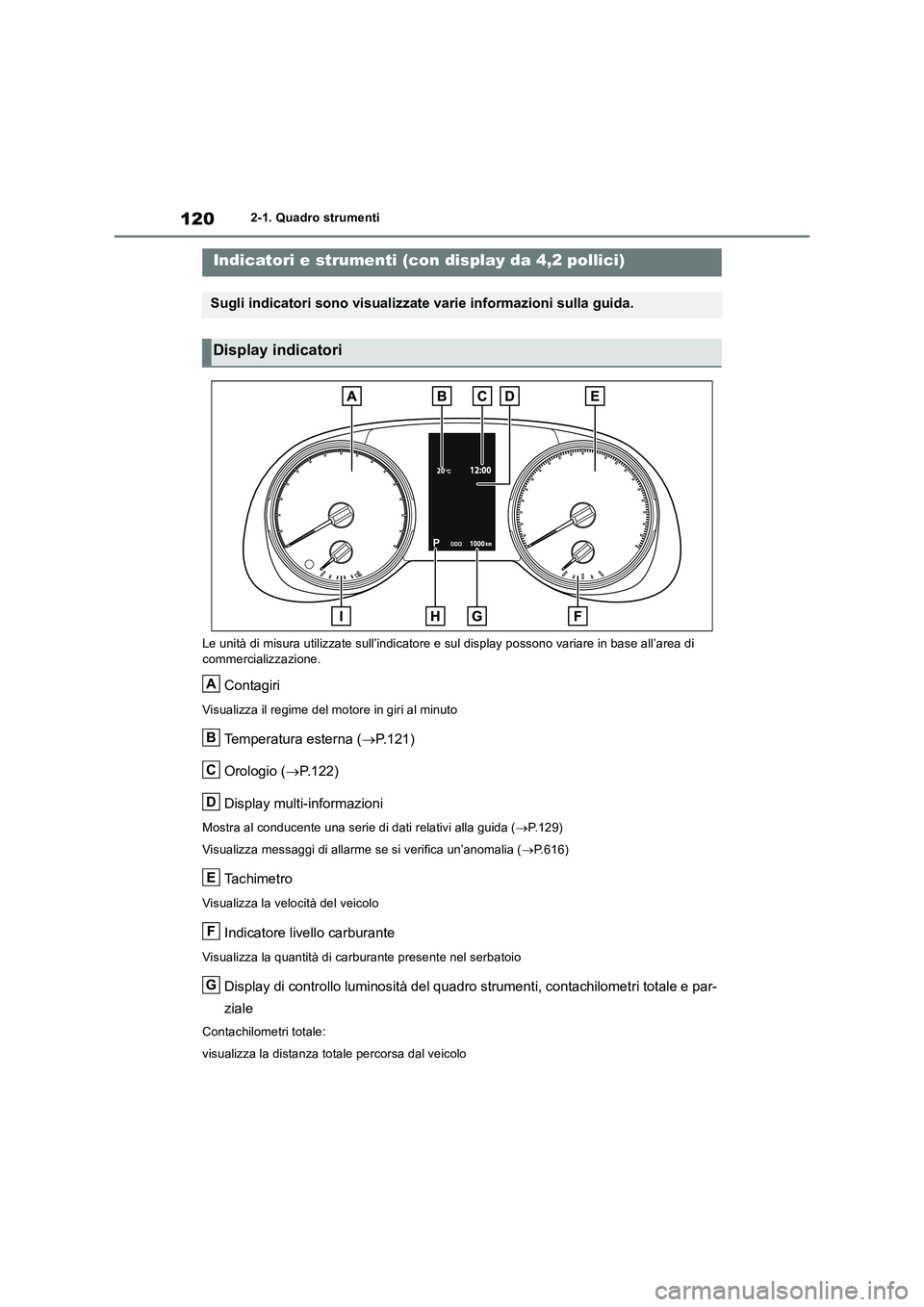

1202-1. Quadro strumenti
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Contagiri
Visualizza il regime del motore in giri al minuto
Temperatura esterna (P.121)
Orologio (P.122)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.129)
Visualizza messaggi di allarme se si verifica un’anomalia (P.616)
Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Indicatori e strumenti (con display da 4,2 pollici)
Sugli indicatori sono visualizzate varie informazioni sulla guida.
Display indicatori
A
B
C
D
E
F
G
