2018 TOYOTA RAV4 Manuale duso (in Italian)

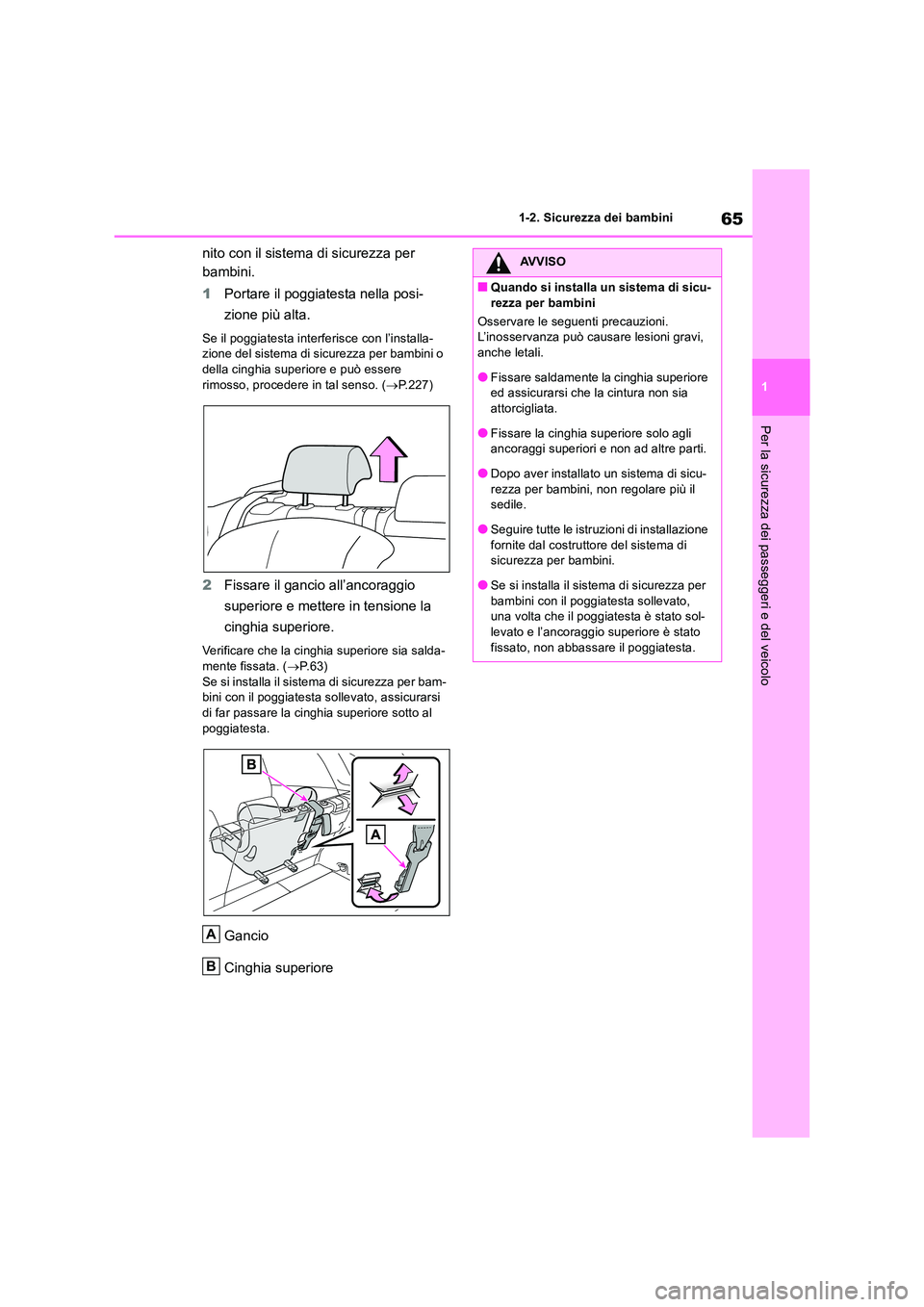

65
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
nito con il sistema di sicurezza per
bambini.
1 Portare il poggiatesta nella posi-
zione più alta.
Se il poggiatesta interferisce con l’installa- zione del sistema di sicurezza per bambini o
della cinghia superiore e può essere rimosso, procedere in tal senso. ( P.227)
2Fissare il gancio all’ancoraggio
superiore e mettere in tensione la
cinghia superiore.
Verificare che la cinghia superiore sia salda- mente fissata. ( P. 6 3 )
Se si installa il sistema di sicurezza per bam- bini con il poggiatesta sollevato, assicurarsi di far passare la cinghia superiore sotto al
poggiatesta.
Gancio
Cinghia superiore
A
B
AVVISO
■Quando si installa un sistema di sicu-
rezza per bambini
Osservare le seguenti precauzioni. L’inosservanza può causare lesioni gravi, anche letali.
●Fissare saldamente la cinghia superiore ed assicurarsi che la cintura non sia attorcigliata.
●Fissare la cinghia superiore solo agli ancoraggi superiori e non ad altre parti.
●Dopo aver installato un sistema di sicu-
rezza per bambini, non regolare più il sedile.
●Seguire tutte le istruzioni di installazione
fornite dal costruttore del sistema di sicurezza per bambini.
●Se si installa il sistema di sicurezza per
bambini con il poggiatesta sollevato, una volta che il poggiatesta è stato sol-levato e l’ancoraggio superiore è stato
fissato, non abbassare il poggiatesta.

661-3. Assistenza in caso di emergenza
1-3.Assistenz a in cas o d i emergenz a
*1: se in dotazione
*2: funziona sotto la copertura eCall. Il nome
del sistema varia a seconda del Paese.
Tipo A
Pulsante “SOS”*
Spie
Microfono
Altoparlante
*: questo pulsante consente di comunicare
con l’operatore del sistema eCall.
Altri pulsanti “SOS” disponibili in altri
sistemi di un autoveicolo non sono rela-
zionati al dispositivo e non sono destinati
a mettere in comunicazione con l’opera-
tore del sistema eCall.
Tipo B
Pulsante “SOS”*
Spie
Microfono
Altoparlante
*: questo pulsante consente di comunicare
con l’operatore del sistema eCall.
Altri pulsanti “SOS” disponibili in altri
sistemi di un autoveicolo non sono rela-
zionati al dispositivo e non sono destinati
a mettere in comunicazione con l’opera-
tore del sistema eCall.
■Chiamate di emergenza automati-
che
Se entra in funzione un airbag, il
sistema è progettato per chiamare
automaticamente il centro di controllo
eCall*1, 2
eCall è un servizio telematico che
utilizza i dati del sistema GNSS
(Global Navigation Satellite Sys-
tem, sistema di navigazione satel-
litare globale) e la tecnologia
cellulare integrata per consentire
di eseguire le seguenti chiamate di
emergenza: Chiamate di emer-
genza automatiche (notifica auto-
matica di collisione) e chiamate di
emergenza manuali (premendo il
pulsante “SOS”). Questo servizio
è richiesto dalle normative
dell’Unione europea.
Componenti del sistema
A
B
Servizi di notifica di emergenza
C
D
A
B
C
D

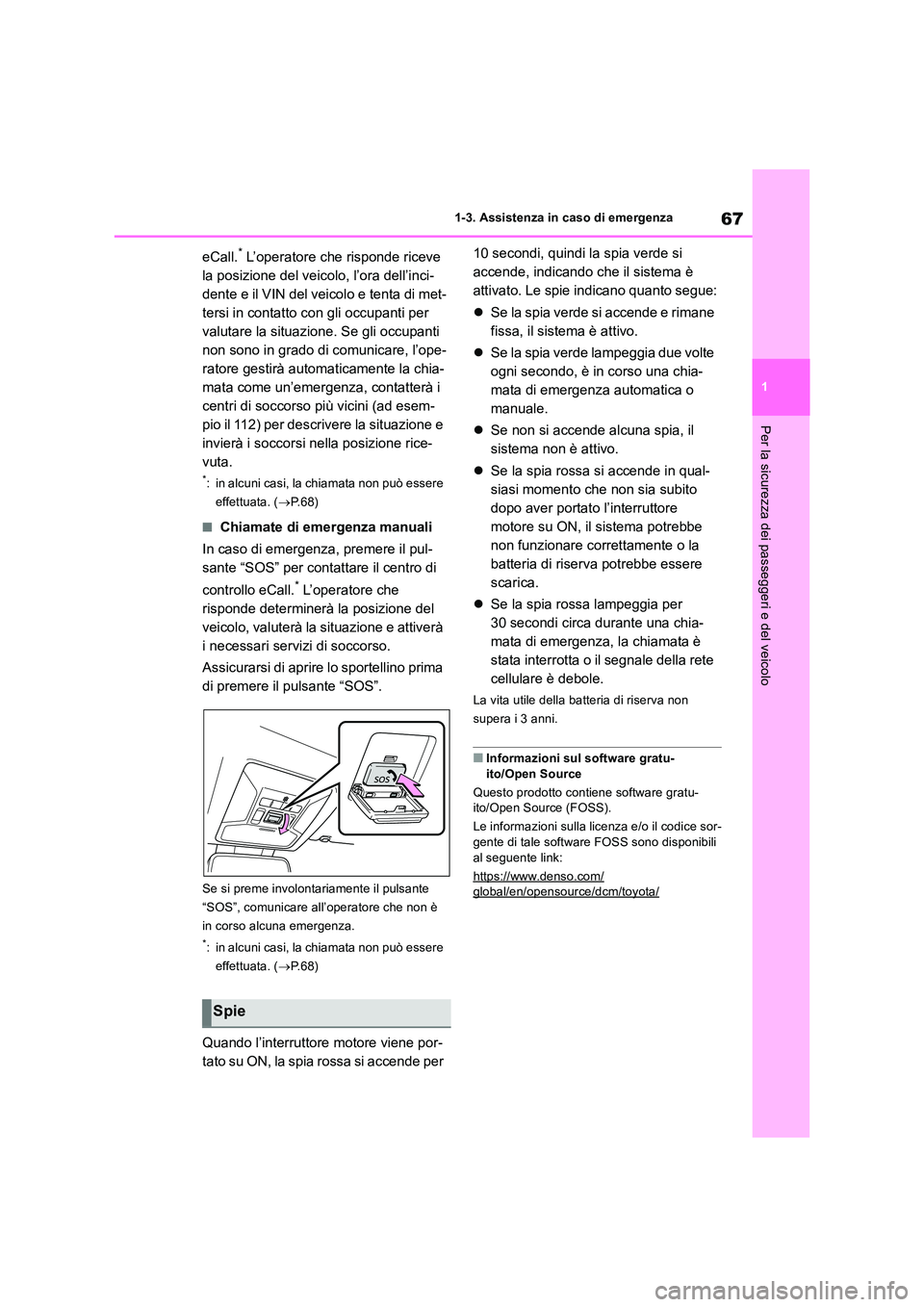

67
1
1-3. Assistenza in caso di emergenza
Per la sicurezza dei passeggeri e del veicolo
eCall.* L’operatore che risponde riceve
la posizione del veicolo, l’ora dell’inci-
dente e il VIN del veicolo e tenta di met-
tersi in contatto con gli occupanti per
valutare la situazione. Se gli occupanti
non sono in grado di comunicare, l’ope-
ratore gestirà automaticamente la chia-
mata come un’emergenza, contatterà i
centri di soccorso più vicini (ad esem-
pio il 112) per descrivere la situazione e
invierà i soccorsi nella posizione rice-
vuta.
*: in alcuni casi, la chiamata non può essere
effettuata. ( P.68)
■Chiamate di emergenza manuali
In caso di emergenza, premere il pul-
sante “SOS” per contattare il centro di
controllo eCall.* L’operatore che
risponde determinerà la posizione del
veicolo, valuterà la situazione e attiverà
i necessari servizi di soccorso.
Assicurarsi di aprire lo sportellino prima
di premere il pulsante “SOS”.
Se si preme involontariamente il pulsante
“SOS”, comunicare all’operatore che non è
in corso alcuna emergenza.
*: in alcuni casi, la chiamata non può essere
effettuata. ( P.68)
Quando l’interruttore motore viene por-
tato su ON, la spia rossa si accende per
10 secondi, quindi la spia verde si
accende, indicando che il sistema è
attivato. Le spie indicano quanto segue:
 Se la spia verde si accende e rimane
fissa, il sistema è attivo.
 Se la spia verde lampeggia due volte
ogni secondo, è in corso una chia-
mata di emergenza automatica o
manuale.
 Se non si accende alcuna spia, il
sistema non è attivo.
 Se la spia rossa si accende in qual-
siasi momento che non sia subito
dopo aver portato l’interruttore
motore su ON, il sistema potrebbe
non funzionare correttamente o la
batteria di riserva potrebbe essere
scarica.
 Se la spia rossa lampeggia per
30 secondi circa durante una chia-
mata di emergenza, la chiamata è
stata interrotta o il segnale della rete
cellulare è debole.
La vita utile della batteria di riserva non
supera i 3 anni.
■Informazioni sul software gratu-
ito/Open Source
Questo prodotto contiene software gratu- ito/Open Source (FOSS).
Le informazioni sulla licenza e/o il codice sor- gente di tale software FOSS sono disponibili
al seguente link:
https://www.denso.com/global/en/opensource/dcm/toyota/
Spie

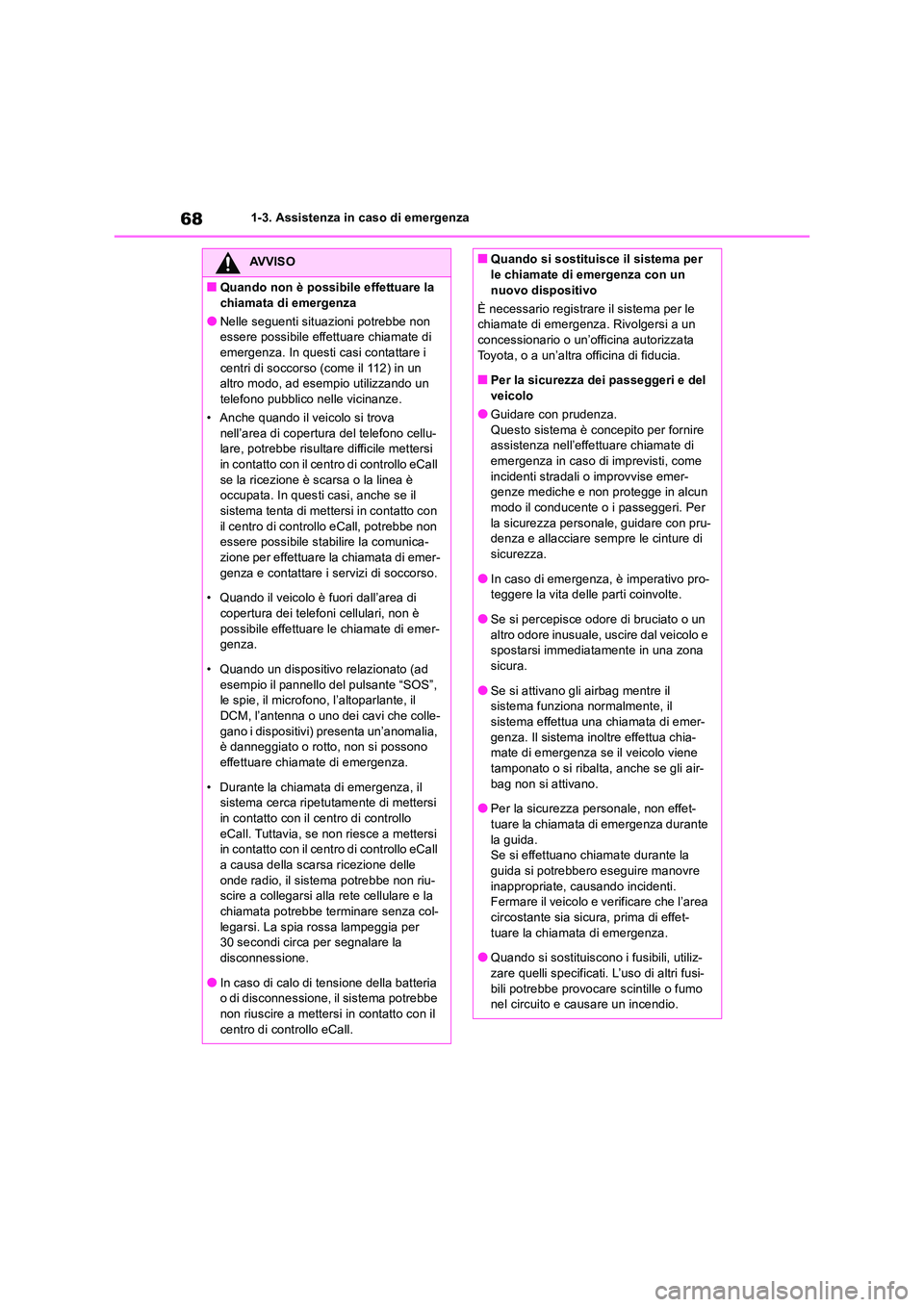

681-3. Assistenza in caso di emergenza
AVVISO
■Quando non è possibile effettuare la
chiamata di emergenza
●Nelle seguenti situazioni potrebbe non essere possibile effettuare chiamate di emergenza. In questi casi contattare i
centri di soccorso (come il 112) in un altro modo, ad esempio utilizzando un telefono pubblico nelle vicinanze.
• Anche quando il veicolo si trova
nell’area di copertura del telefono cellu- lare, potrebbe risultare difficile mettersi in contatto con il centro di controllo eCall
se la ricezione è scarsa o la linea è occupata. In questi casi, anche se il sistema tenta di mettersi in contatto con
il centro di controllo eCall, potrebbe non essere possibile stabilire la comunica-zione per effettuare la chiamata di emer-
genza e contattare i servizi di soccorso.
• Quando il veicolo è fuori dall’area di copertura dei telefoni cellulari, non è
possibile effettuare le chiamate di emer- genza.
• Quando un dispositivo relazionato (ad
esempio il pannello del pulsante “SOS”, le spie, il microfono, l’altoparlante, il
DCM, l’antenna o uno dei cavi che colle- gano i dispositivi) presenta un’anomalia, è danneggiato o rotto, non si possono
effettuare chiamate di emergenza.
• Durante la chiamata di emergenza, il sistema cerca ripetutamente di mettersi
in contatto con il centro di controllo eCall. Tuttavia, se non riesce a mettersi in contatto con il centro di controllo eCall
a causa della scarsa ricezione delle onde radio, il sistema potrebbe non riu-scire a collegarsi alla rete cellulare e la
chiamata potrebbe terminare senza col- legarsi. La spia rossa lampeggia per 30 secondi circa per segnalare la
disconnessione.
●In caso di calo di tensione della batteria o di disconnessione, il sistema potrebbe
non riuscire a mettersi in contatto con il centro di controllo eCall.
■Quando si sostituisce il sistema per le chiamate di emergenza con un
nuovo dispositivo
È necessario registrare il sistema per le chiamate di emergenza. Rivolgersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
■Per la sicurezza dei passeggeri e del veicolo
●Guidare con prudenza.
Questo sistema è concepito per fornire assistenza nell’effettuare chiamate di emergenza in caso di imprevisti, come
incidenti stradali o improvvise emer- genze mediche e non protegge in alcun modo il conducente o i passeggeri. Per
la sicurezza personale, guidare con pru- denza e allacciare sempre le cinture di sicurezza.
●In caso di emergenza, è imperativo pro-teggere la vita delle parti coinvolte.
●Se si percepisce odore di bruciato o un
altro odore inusuale, uscire dal veicolo e spostarsi immediatamente in una zona sicura.
●Se si attivano gli airbag mentre il sistema funziona normalmente, il sistema effettua una chiamata di emer-
genza. Il sistema inoltre effettua chia- mate di emergenza se il veicolo viene tamponato o si ribalta, anche se gli air-
bag non si attivano.
●Per la sicurezza personale, non effet- tuare la chiamata di emergenza durante
la guida. Se si effettuano chiamate durante la guida si potrebbero eseguire manovre
inappropriate, causando incidenti. Fermare il veicolo e verificare che l’area circostante sia sicura, prima di effet-
tuare la chiamata di emergenza.
●Quando si sostituiscono i fusibili, utiliz- zare quelli specificati. L’uso di altri fusi-
bili potrebbe provocare scintille o fumo nel circuito e causare un incendio.

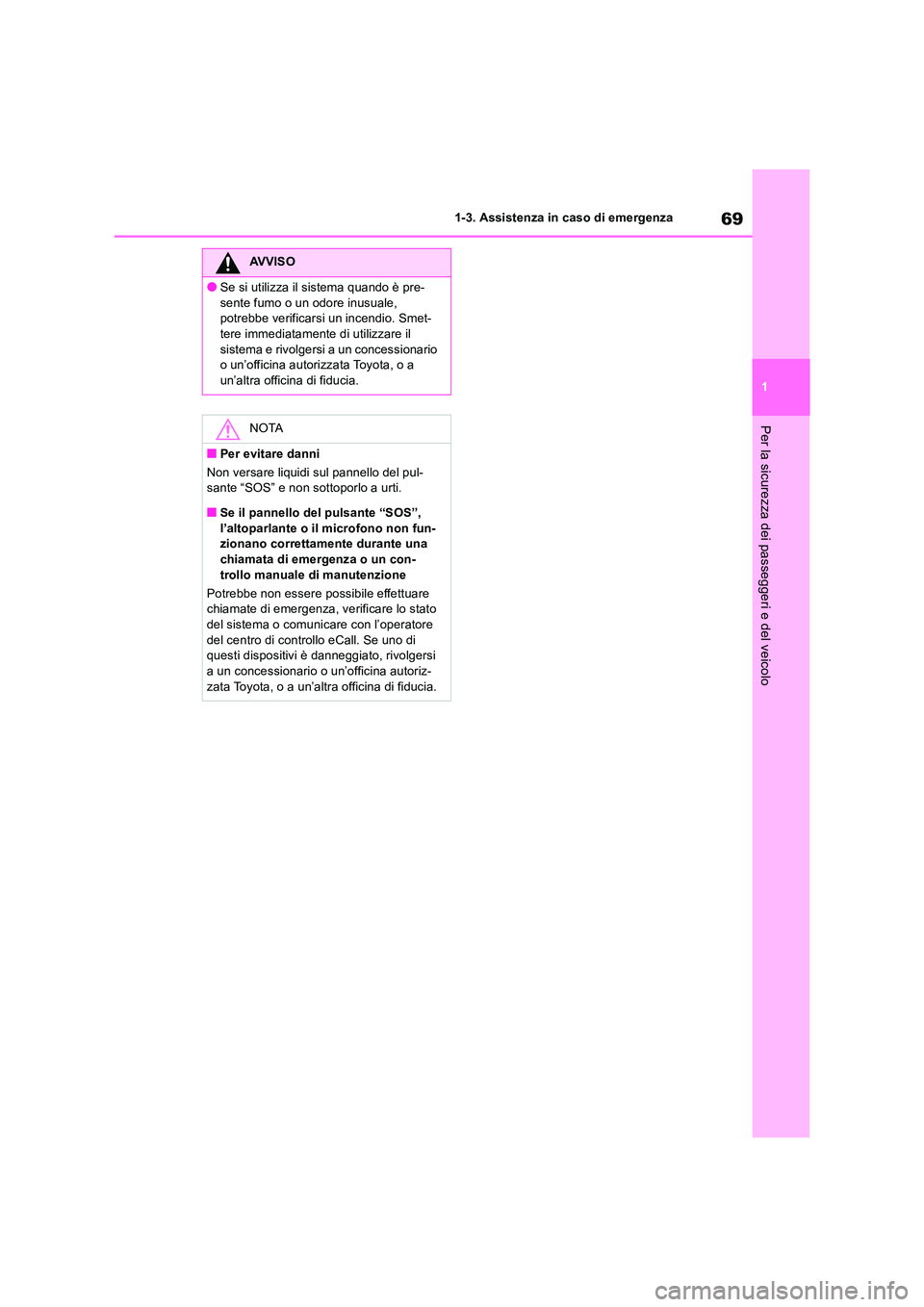

69
1
1-3. Assistenza in caso di emergenza
Per la sicurezza dei passeggeri e del veicolo
AVVISO
●Se si utilizza il sistema quando è pre-
sente fumo o un odore inusuale, potrebbe verificarsi un incendio. Smet-tere immediatamente di utilizzare il
sistema e rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
NOTA
■Per evitare danni
Non versare liquidi sul pannello del pul- sante “SOS” e non sottoporlo a urti.
■Se il pannello del pulsante “SOS”,
l’altoparlante o il microfono non fun- zionano correttamente durante una chiamata di emergenza o un con-
trollo manuale di manutenzione
Potrebbe non essere possibile effettuare chiamate di emergenza, verificare lo stato del sistema o comunicare con l’operatore
del centro di controllo eCall. Se uno di questi dispositivi è danneggiato, rivolgersi a un concessionario o un’officina autoriz-
zata Toyota, o a un’altra officina di fiducia.

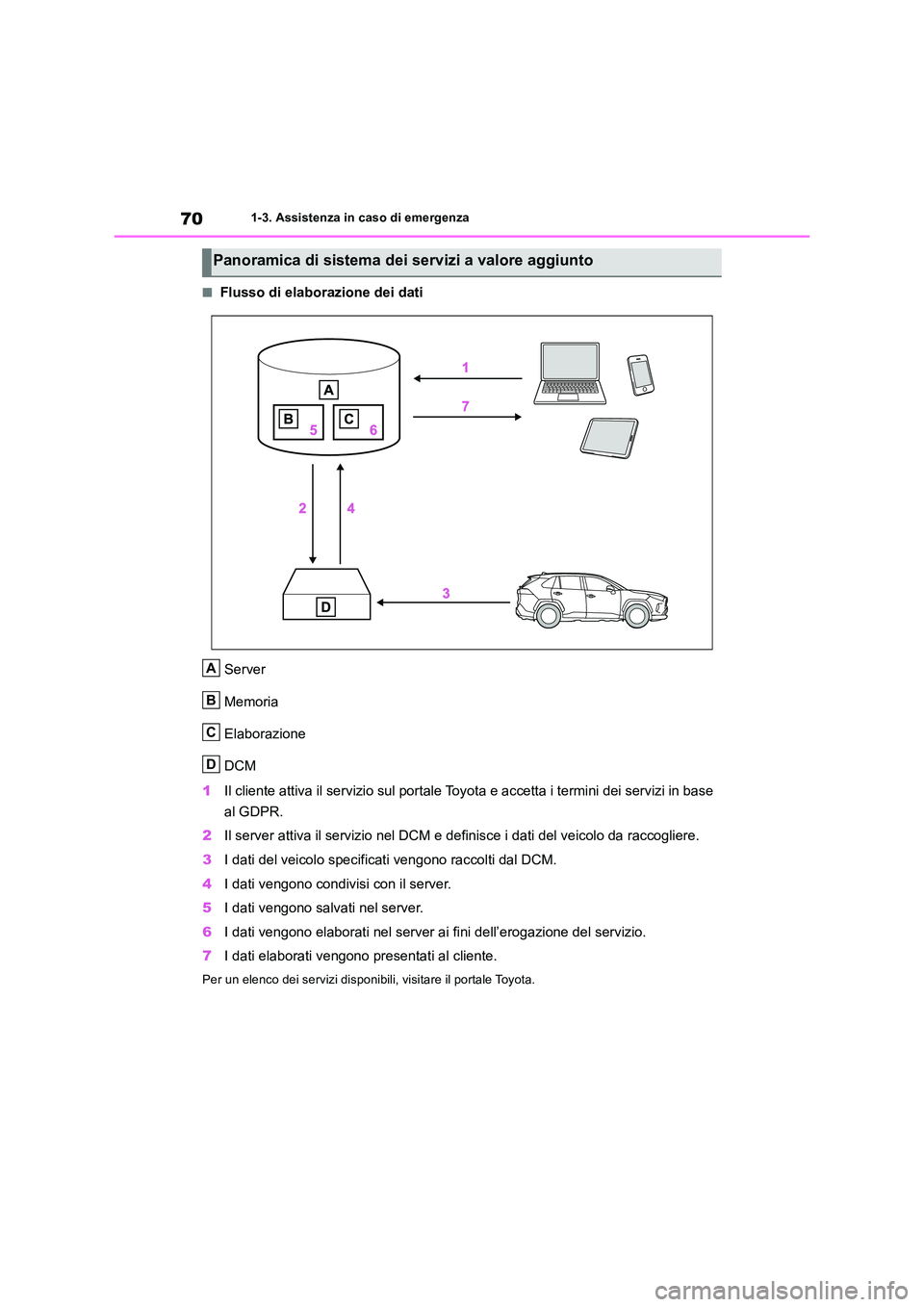

701-3. Assistenza in caso di emergenza
■Flusso di elaborazione dei dati
Server
Memoria
Elaborazione
DCM
1 Il cliente attiva il servizio sul portale Toyota e accetta i termini dei servizi in base
al GDPR.
2 Il server attiva il servizio nel DCM e definisce i dati del veicolo da raccogliere.
3 I dati del veicolo specificati vengono raccolti dal DCM.
4 I dati vengono condivisi con il server.
5 I dati vengono salvati nel server.
6 I dati vengono elaborati nel server ai fini dell’erogazione del servizio.
7 I dati elaborati vengono presentati al cliente.
Per un elenco dei servizi disponibili, visitare il portale Toyota.
Panoramica di sistema dei servizi a valore aggiunto
A
B
C
D

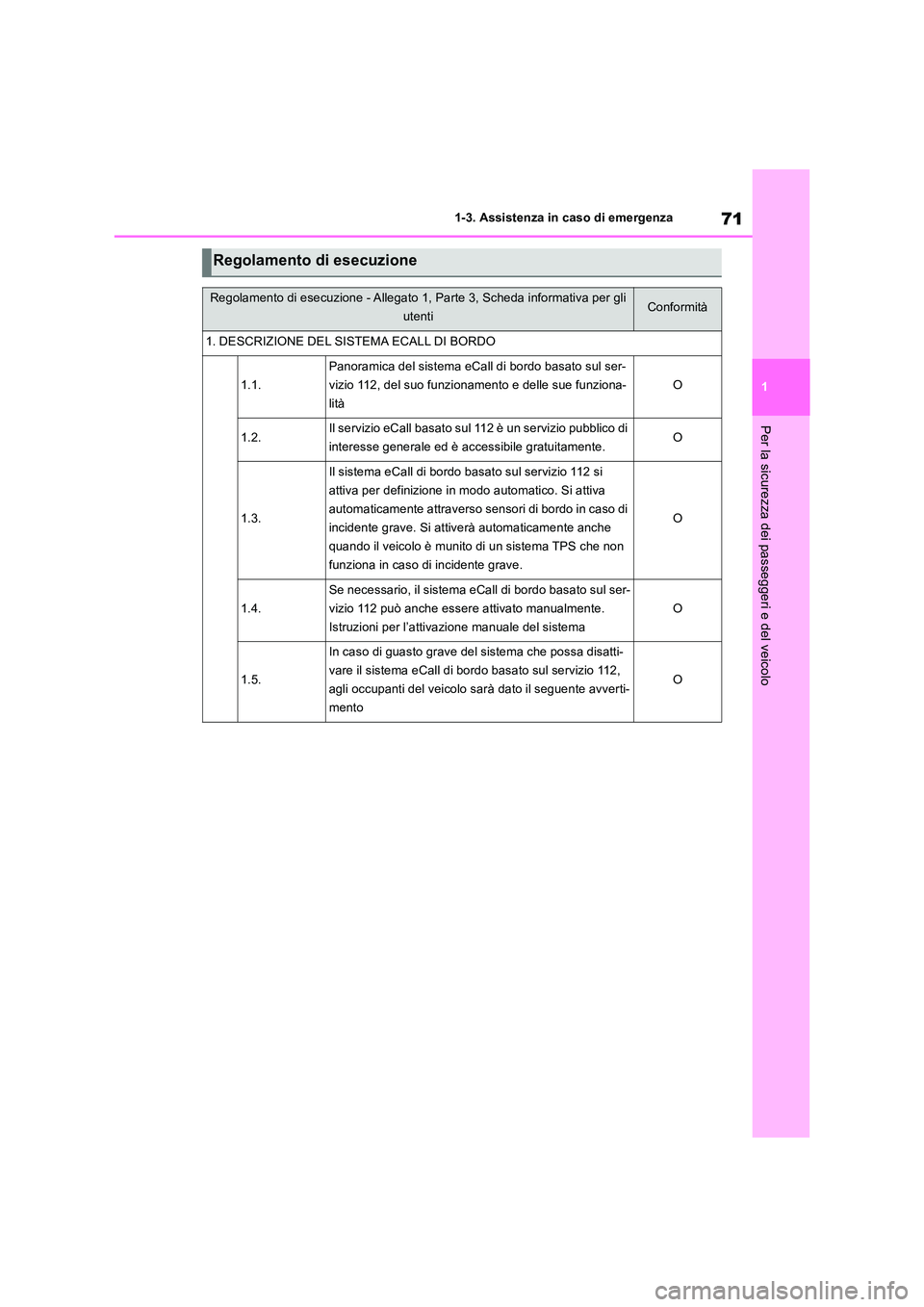

71
1
1-3. Assistenza in caso di emergenza
Per la sicurezza dei passeggeri e del veicolo
Regolamento di esecuzione
Regolamento di esecuzione - Allegato 1, Parte 3, Scheda informativa per gli
utentiConformità
1. DESCRIZIONE DEL SISTEMA ECALL DI BORDO
1.1.
Panoramica del sistema eCall di bordo basato sul ser-
vizio 112, del suo funzionamento e delle sue funziona-
lità
O
1.2.Il servizio eCall basato sul 112 è un servizio pubblico di
interesse generale ed è accessibile gratuitamente.O
1.3.
Il sistema eCall di bordo basato sul servizio 112 si
attiva per definizione in modo automatico. Si attiva
automaticamente attraverso sensori di bordo in caso di
incidente grave. Si attive rà automaticamente anche
quando il veicolo è munito di un sistema TPS che non
funziona in caso di incidente grave.
O
1.4.
Se necessario, il sistema eCall di bordo basato sul ser-
vizio 112 può anche essere attivato manualmente.
Istruzioni per l’attivazione manuale del sistema
O
1.5.
In caso di guasto grave del sistema che possa disatti-
vare il sistema eCall di bordo basato sul servizio 112,
agli occupanti del veicolo sarà dato il seguente avverti-
mento
O

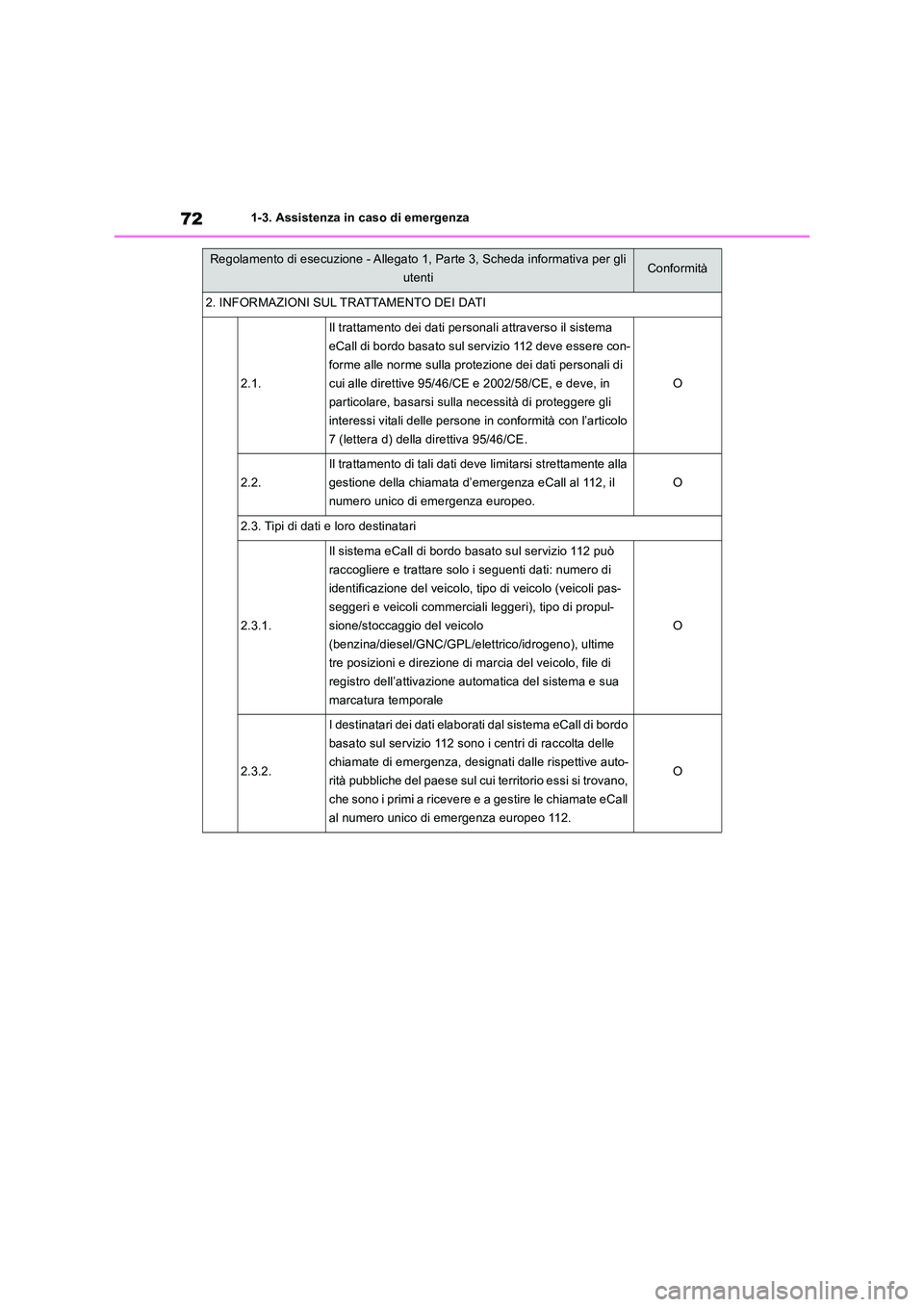

721-3. Assistenza in caso di emergenza
2. INFORMAZIONI SUL TRATTAMENTO DEI DATI
2.1.
Il trattamento dei dati personali attraverso il sistema
eCall di bordo basato sul servizio 112 deve essere con-
forme alle norme sulla protezione dei dati personali di
cui alle direttive 95/46/CE e 2002/58/CE, e deve, in
particolare, basarsi sulla necessità di proteggere gli
interessi vitali delle persone in conformità con l’articolo
7 (lettera d) della direttiva 95/46/CE.
O
2.2.
Il trattamento di tali dati deve limitarsi strettamente alla
gestione della chiamata d’emergenza eCall al 112, il
numero unico di emergenza europeo.
O
2.3. Tipi di dati e loro destinatari
2.3.1.
Il sistema eCall di bordo basato sul servizio 112 può
raccogliere e trattare solo i seguenti dati: numero di
identificazione del veicolo, tipo di veicolo (veicoli pas-
seggeri e veicoli commerciali leggeri), tipo di propul-
sione/stoccaggio del veicolo
(benzina/diesel/GNC/GPL/elettrico/idrogeno), ultime
tre posizioni e direzione di marcia del veicolo, file di
registro dell’attivazione automatica del sistema e sua
marcatura temporale
O
2.3.2.
I destinatari dei dati elaborati dal sistema eCall di bordo
basato sul servizio 112 sono i centri di raccolta delle
chiamate di emergenza, designati dalle rispettive auto-
rità pubbliche del paese sul cui territorio essi si trovano,
che sono i primi a ricevere e a gestire le chiamate eCall
al numero unico di emergenza europeo 112.
O
Regolamento di esecuzione - Allegato 1, Parte 3, Scheda informativa per gli
utentiConformità
