2018 TOYOTA RAV4 Manuale duso (in Italian)

57
1

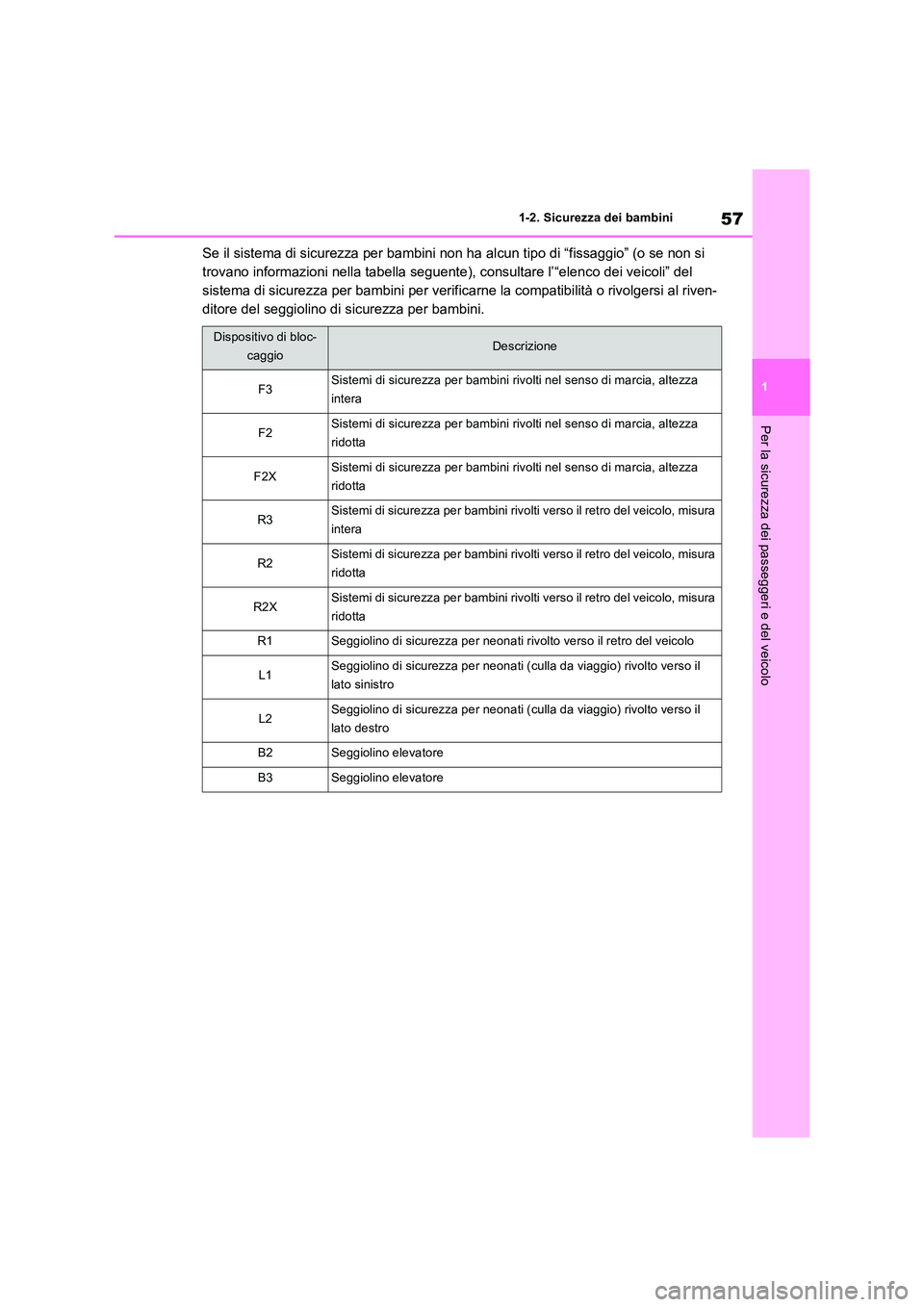

1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
Se il sistema di sicurezza per bambini non ha alcun tipo di “fissaggio” (o se non si
trovano informazioni nella tabella seguente), consultare l’“elenco dei veicoli” del
sistema di sicurezza per bambini per verificarne la compatibilità o rivolgersi al riven-
ditore del seggiolino di sicurezza per bambini.
Dispositivo di bloc-
caggioDescrizione
F3Sistemi di sicurezza per bambini rivolti nel senso di marcia, altezza
intera
F2Sistemi di sicurezza per bambini rivolti nel senso di marcia, altezza
ridotta
F2XSistemi di sicurezza per bambini rivolti nel senso di marcia, altezza
ridotta
R3Sistemi di sicurezza per bambini rivolti verso il retro del veicolo, misura
intera
R2Sistemi di sicurezza per bambini rivolti verso il retro del veicolo, misura
ridotta
R2XSistemi di sicurezza per bambini rivolti verso il retro del veicolo, misura
ridotta
R1Seggiolino di sicurezza per neonati rivolto verso il retro del veicolo
L1Seggiolino di sicurezza per neonati (culla da viaggio) rivolto verso il
lato sinistro
L2Seggiolino di sicurezza per neonati (culla da viaggio) rivolto verso il
lato destro
B2Seggiolino elevatore
B3Seggiolino elevatore

581-2. Sicurezza dei bambini

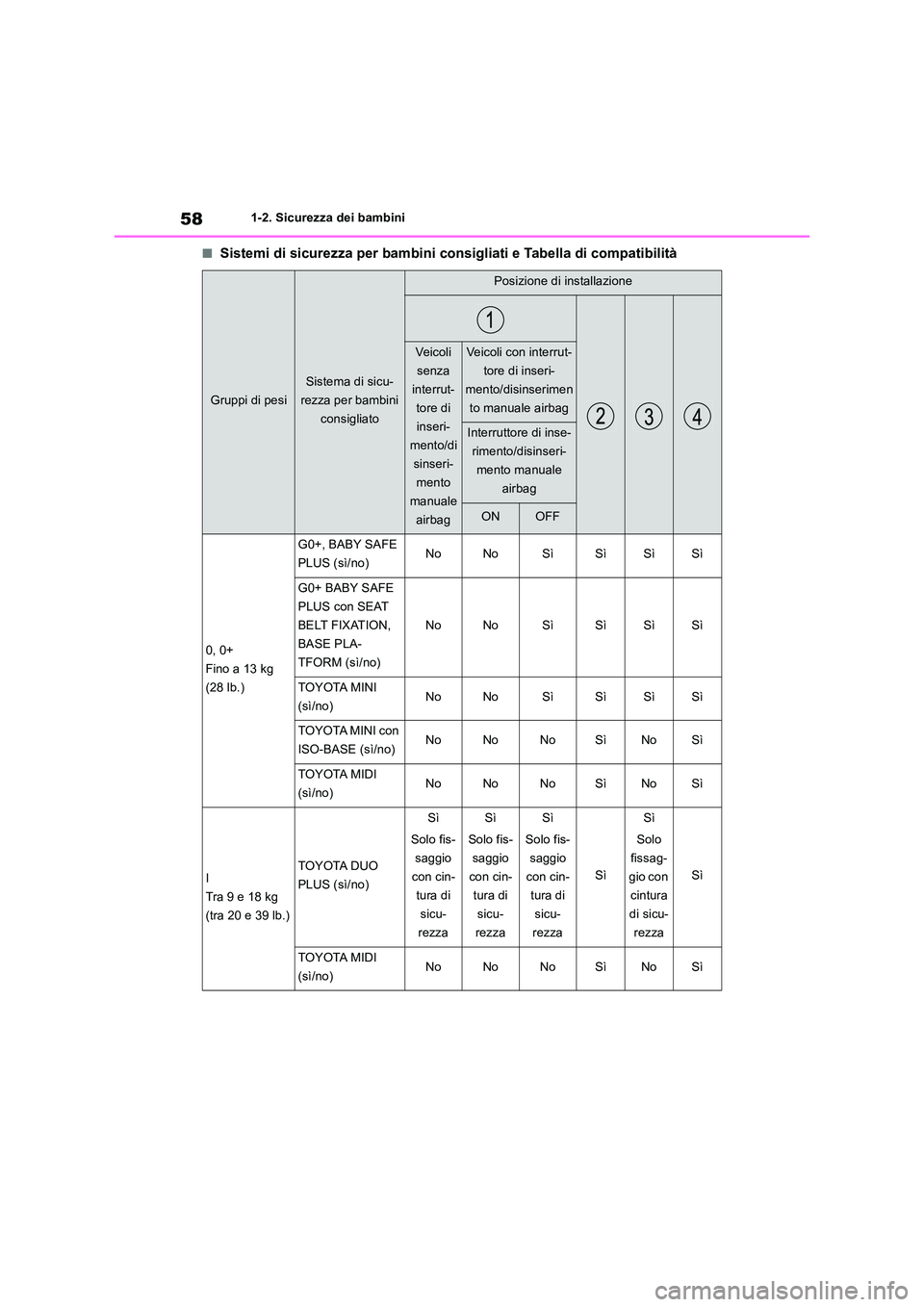

■Sistemi di sicurezza per bambini consigliati e Tabella di compatibilità
Gruppi di pesi
Sistema di sicu-
rezza per bambini
consigliato
Posizione di installazione
Veicoli
senza
interrut-
tore di
inseri-
mento/di
sinseri-
mento
manuale
airbag
Veicoli con interrut-
tore di inseri-
mento/disinserimen
to manuale airbag
Interruttore di inse-
rimento/disinseri-
mento manuale
airbag
ONOFF
0, 0+
Fino a 13 kg
(28 lb.)
G0+, BABY SAFE
PLUS (sì/no)NoNoSìSìSìSì
G0+ BABY SAFE
PLUS con SEAT
BELT FIXATION,
BASE PLA-
TFORM (sì/no)
NoNoSìSìSìSì
TOYOTA MINI
(sì/no)NoNoSìSìSìSì
TOYOTA MINI con
ISO-BASE (sì/no)NoNoNoSìNoSì
TOYOTA MIDI
(sì/no)NoNoNoSìNoSì
I
Tra 9 e 18 kg
(tra 20 e 39 lb.)
TOYOTA DUO
PLUS (sì/no)
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Sì
Solo
fissag-
gio con
cintura
di sicu-
rezza
Sì
TOYOTA MIDI
(sì/no)NoNoNoSìNoSì

59
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo

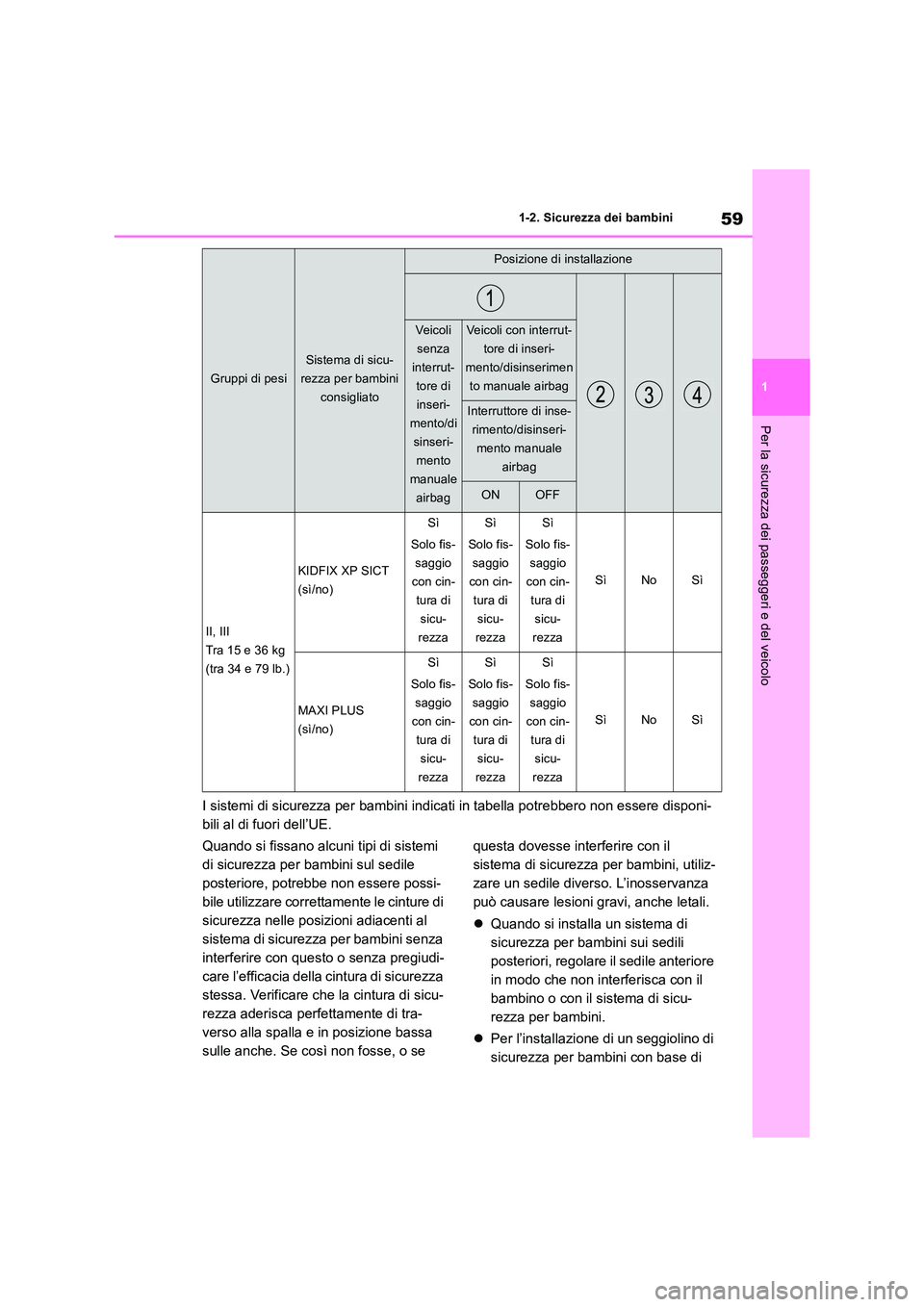

I sistemi di sicurezza per bambini indicati in tabella potrebbero non essere disponi-
bili al di fuori dell’UE.
Quando si fissano alcuni tipi di sistemi
di sicurezza per bambini sul sedile
posteriore, potrebbe non essere possi-
bile utilizzare correttamente le cinture di
sicurezza nelle posizioni adiacenti al
sistema di sicurezza per bambini senza
interferire con questo o senza pregiudi-
care l’efficacia della cintura di sicurezza
stessa. Verificare che la cintura di sicu-
rezza aderisca perfettamente di tra-
verso alla spalla e in posizione bassa
sulle anche. Se così non fosse, o se
questa dovesse interferire con il
sistema di sicurezza per bambini, utiliz-
zare un sedile diverso. L’inosservanza
può causare lesioni gravi, anche letali.
 Quando si installa un sistema di
sicurezza per bambini sui sedili
posteriori, regolare il sedile anteriore
in modo che non interferisca con il
bambino o con il sistema di sicu-
rezza per bambini.
 Per l’installazione di un seggiolino di
sicurezza per bambini con base di
II, III
Tra 15 e 36 kg
(tra 34 e 79 lb.)
KIDFIX XP SICT
(sì/no)
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
SìNoSì
MAXI PLUS
(sì/no)
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
Sì
Solo fis-
saggio
con cin-
tura di
sicu-
rezza
SìNoSì
Gruppi di pesi
Sistema di sicu-
rezza per bambini
consigliato
Posizione di installazione
Veicoli
senza
interrut-
tore di
inseri-
mento/di
sinseri-
mento
manuale
airbag
Veicoli con interrut-
tore di inseri-
mento/disinserimen
to manuale airbag
Interruttore di inse-
rimento/disinseri-
mento manuale
airbag
ONOFF

601-2. Sicurezza dei bambini

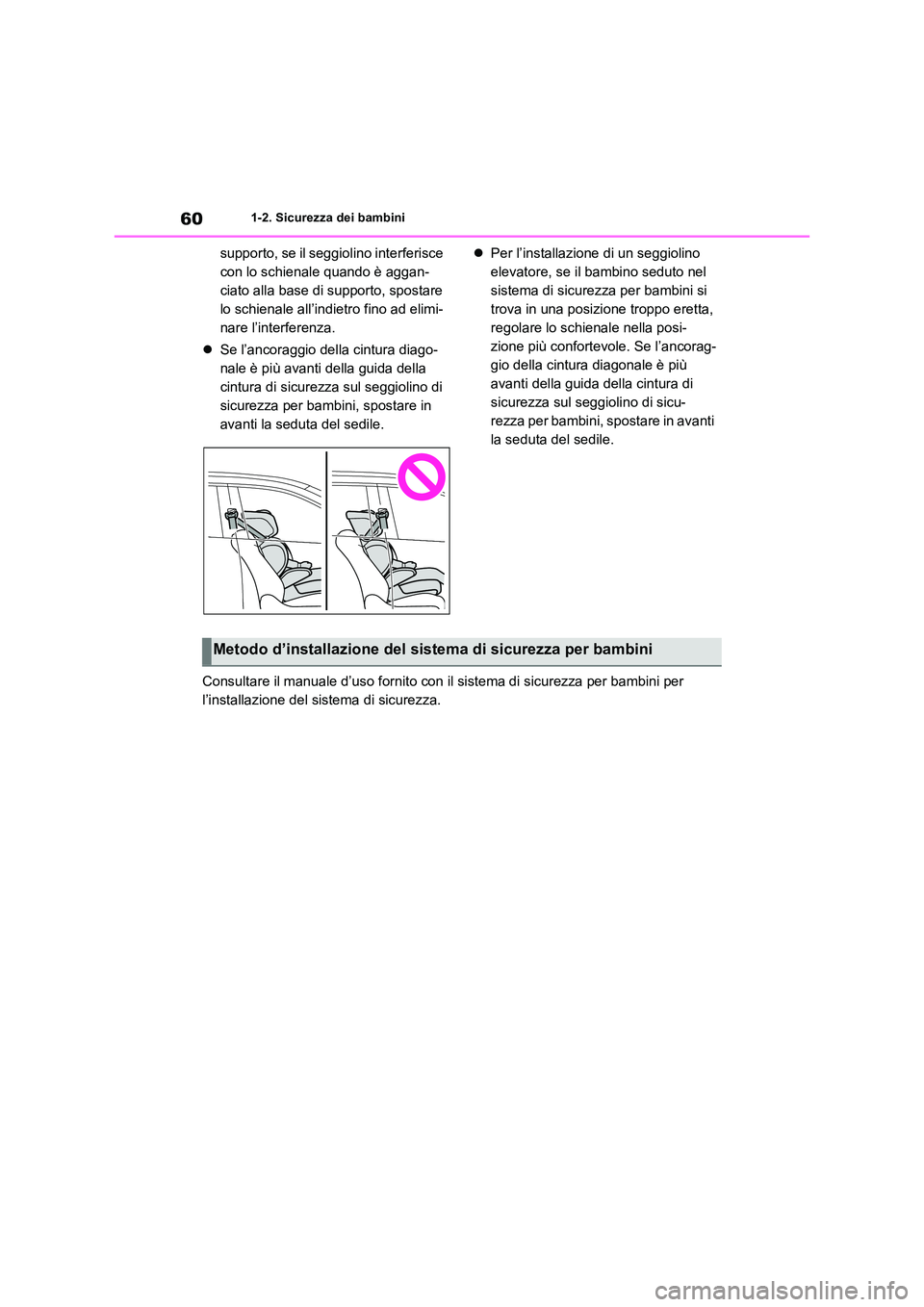

supporto, se il seggiolino interferisce
con lo schienale quando è aggan-
ciato alla base di supporto, spostare
lo schienale all’indietro fino ad elimi-
nare l’interferenza.
 Se l’ancoraggio della cintura diago-
nale è più avanti della guida della
cintura di sicurezza sul seggiolino di
sicurezza per bambini, spostare in
avanti la seduta del sedile.
 Per l’installazione di un seggiolino
elevatore, se il bambino seduto nel
sistema di sicurezza per bambini si
trova in una posizione troppo eretta,
regolare lo schienale nella posi-
zione più confortevole. Se l’ancorag-
gio della cintura diagonale è più
avanti della guida della cintura di
sicurezza sul seggiolino di sicu-
rezza per bambini, spostare in avanti
la seduta del sedile.
Consultare il manuale d’uso fornito con il sistema di sicurezza per bambini per
l’installazione del sistema di sicurezza.
Metodo d’installazione del sistema di sicurezza per bambini

61
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
■Installazione di un sistema di
sicurezza per bambini mediante la
cintura di sicurezza
Installare il sistema di sicurezza per
bambini seguendo il manuale d’uso for-
nito con il sistema di sicurezza per
bambini.
Se il sistema di sicurezza per bambini
disponibile non rientra nella categoria
“universale” (oppure le informazioni
necessarie non sono presenti in
tabella), vedere l’“elenco dei veicoli”
fornito dal fabbricante del sistema di
sicurezza per bambini per informazioni
sulle posizioni di installazione possibili,
oppure verificare la compatibilità con-
tattando il rivenditore del seggiolino di
sicurezza per bambini. ( P. 5 3 , 5 4 )
1 Nel caso risulti inevitabile installare
il sistema di sicurezza per bambini
Metodo d’installazionePagina
Fissaggio con cintura di sicu-
rezzaP. 6 1
Fissaggio con ancoraggio
inferiore ISOFIXP. 6 3
Fissaggio con ancoraggio
superioreP. 6 4
Sistema di sicurezza per bam-
bini fissato con una cintura di
sicurezza

621-2. Sicurezza dei bambini

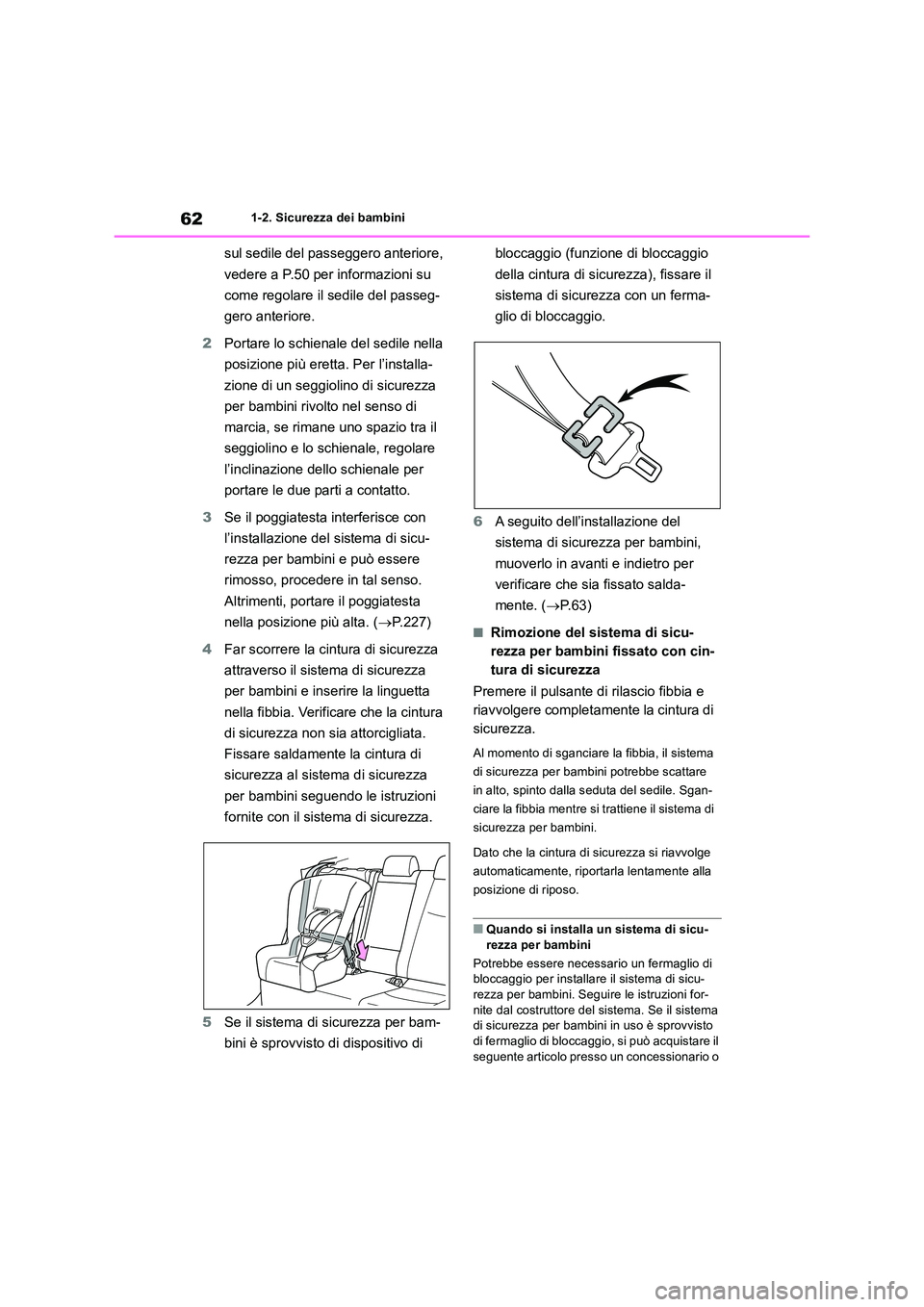

sul sedile del passeggero anteriore,
vedere a P.50 per informazioni su
come regolare il sedile del passeg-
gero anteriore.
2 Portare lo schienale del sedile nella
posizione più eretta. Per l’installa-
zione di un seggiolino di sicurezza
per bambini rivolto nel senso di
marcia, se rimane uno spazio tra il
seggiolino e lo schienale, regolare
l’inclinazione dello schienale per
portare le due parti a contatto.
3 Se il poggiatesta interferisce con
l’installazione del sistema di sicu-
rezza per bambini e può essere
rimosso, procedere in tal senso.
Altrimenti, portare il poggiatesta
nella posizione più alta. ( P.227)
4 Far scorrere la cintura di sicurezza
attraverso il sistema di sicurezza
per bambini e inserire la linguetta
nella fibbia. Verificare che la cintura
di sicurezza non sia attorcigliata.
Fissare saldamente la cintura di
sicurezza al sistema di sicurezza
per bambini seguendo le istruzioni
fornite con il sistema di sicurezza.
5 Se il sistema di sicurezza per bam-
bini è sprovvisto di dispositivo di
bloccaggio (funzione di bloccaggio
della cintura di sicurezza), fissare il
sistema di sicurezza con un ferma-
glio di bloccaggio.
6 A seguito dell’installazione del
sistema di sicurezza per bambini,
muoverlo in avanti e indietro per
verificare che sia fissato salda-
mente. ( P. 6 3 )
■Rimozione del sistema di sicu-
rezza per bambini fissato con cin-
tura di sicurezza
Premere il pulsante di rilascio fibbia e
riavvolgere completamente la cintura di
sicurezza.
Al momento di sganciare la fibbia, il sistema
di sicurezza per bambini potrebbe scattare
in alto, spinto dalla seduta del sedile. Sgan-
ciare la fibbia mentre si trattiene il sistema di
sicurezza per bambini.
Dato che la cintura di sicurezza si riavvolge
automaticamente, riportarla lentamente alla
posizione di riposo.
■Quando si installa un sistema di sicu- rezza per bambini
Potrebbe essere necessario un fermaglio di bloccaggio per installare il sistema di sicu-
rezza per bambini. Seguire le istruzioni for- nite dal costruttore del sistema. Se il sistema di sicurezza per bambini in uso è sprovvisto
di fermaglio di bloccaggio, si può acquistare il seguente articolo presso un concessionario o

63
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo

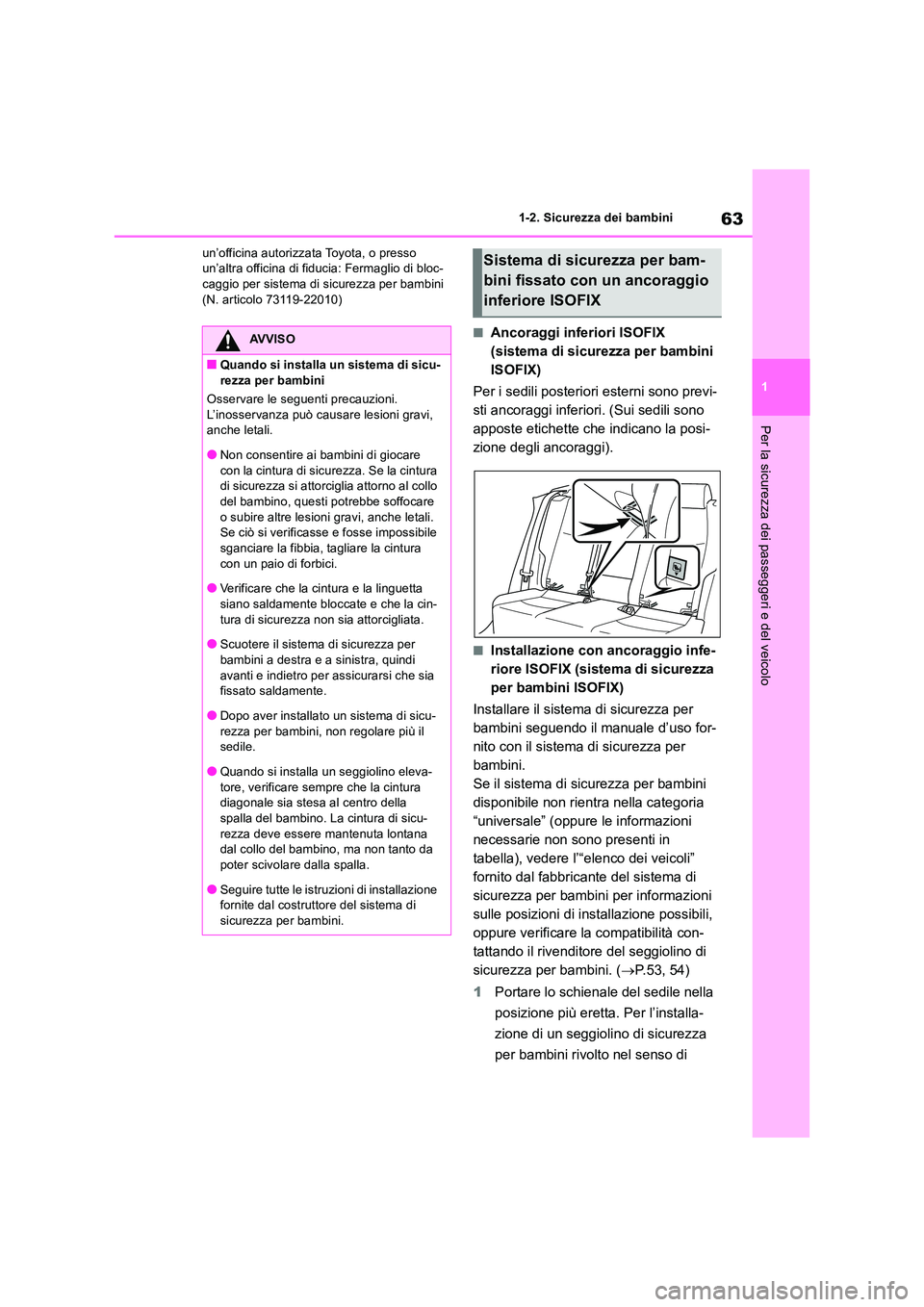

un’officina autorizzata Toyota, o presso un’altra officina di fiducia: Fermaglio di bloc-caggio per sistema di sicurezza per bambini
(N. articolo 73119-22010)
■Ancoraggi inferiori ISOFIX
(sistema di sicurezza per bambini
ISOFIX)
Per i sedili posteriori esterni sono previ-
sti ancoraggi inferiori. (Sui sedili sono
apposte etichette che indicano la posi-
zione degli ancoraggi).
■Installazione con ancoraggio infe-
riore ISOFIX (sistema di sicurezza
per bambini ISOFIX)
Installare il sistema di sicurezza per
bambini seguendo il manuale d’uso for-
nito con il sistema di sicurezza per
bambini.
Se il sistema di sicurezza per bambini
disponibile non rientra nella categoria
“universale” (oppure le informazioni
necessarie non sono presenti in
tabella), vedere l’“elenco dei veicoli”
fornito dal fabbricante del sistema di
sicurezza per bambini per informazioni
sulle posizioni di installazione possibili,
oppure verificare la compatibilità con-
tattando il rivenditore del seggiolino di
sicurezza per bambini. ( P. 5 3 , 5 4 )
1 Portare lo schienale del sedile nella
posizione più eretta. Per l’installa-
zione di un seggiolino di sicurezza
per bambini rivolto nel senso di
AVVISO
■Quando si installa un sistema di sicu- rezza per bambini
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
●Non consentire ai bambini di giocare
con la cintura di sicurezza. Se la cintura di sicurezza si attorciglia attorno al collo del bambino, questi potrebbe soffocare
o subire altre lesioni gravi, anche letali. Se ciò si verificasse e fosse impossibile sganciare la fibbia, tagliare la cintura
con un paio di forbici.
●Verificare che la cintura e la linguetta siano saldamente bloccate e che la cin-
tura di sicurezza non sia attorcigliata.
●Scuotere il sistema di sicurezza per bambini a destra e a sinistra, quindi
avanti e indietro per assicurarsi che sia fissato saldamente.
●Dopo aver installato un sistema di sicu-rezza per bambini, non regolare più il sedile.
●Quando si installa un seggiolino eleva-tore, verificare sempre che la cintura diagonale sia stesa al centro della
spalla del bambino. La cintura di sicu- rezza deve essere mantenuta lontana dal collo del bambino, ma non tanto da
poter scivolare dalla spalla.
●Seguire tutte le istruzioni di installazione fornite dal costruttore del sistema di
sicurezza per bambini.
Sistema di sicurezza per bam-
bini fissato con un ancoraggio
inferiore ISOFIX

641-2. Sicurezza dei bambini

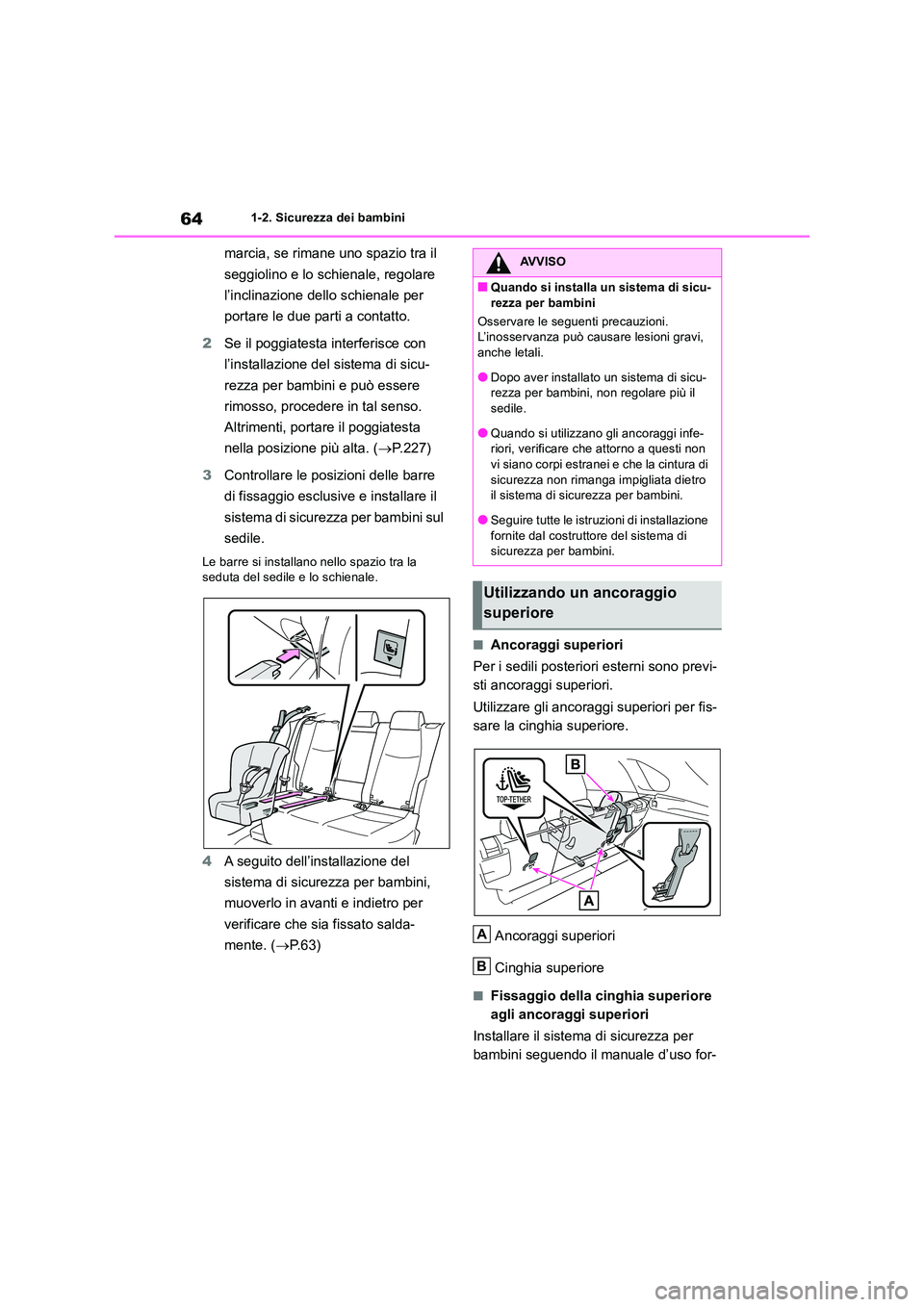

marcia, se rimane uno spazio tra il
seggiolino e lo schienale, regolare
l’inclinazione dello schienale per
portare le due parti a contatto.
2 Se il poggiatesta interferisce con
l’installazione del sistema di sicu-
rezza per bambini e può essere
rimosso, procedere in tal senso.
Altrimenti, portare il poggiatesta
nella posizione più alta. ( P.227)
3 Controllare le posizioni delle barre
di fissaggio esclusive e installare il
sistema di sicurezza per bambini sul
sedile.
Le barre si installano nello spazio tra la seduta del sedile e lo schienale.
4 A seguito dell’installazione del
sistema di sicurezza per bambini,
muoverlo in avanti e indietro per
verificare che sia fissato salda-
mente. ( P. 6 3 )
■Ancoraggi superiori
Per i sedili posteriori esterni sono previ-
sti ancoraggi superiori.
Utilizzare gli ancoraggi superiori per fis-
sare la cinghia superiore.
Ancoraggi superiori
Cinghia superiore
■Fissaggio della cinghia superiore
agli ancoraggi superiori
Installare il sistema di sicurezza per
bambini seguendo il manuale d’uso for-
AVVISO
■Quando si installa un sistema di sicu-
rezza per bambini
Osservare le seguenti precauzioni. L’inosservanza può causare lesioni gravi, anche letali.
●Dopo aver installato un sistema di sicu-rezza per bambini, non regolare più il sedile.
●Quando si utilizzano gli ancoraggi infe-riori, verificare che attorno a questi non vi siano corpi estranei e che la cintura di
sicurezza non rimanga impigliata dietro il sistema di sicurezza per bambini.
●Seguire tutte le istruzioni di installazione
fornite dal costruttore del sistema di sicurezza per bambini.
Utilizzando un ancoraggio
superiore
A
B
