2018 TOYOTA RAV4 Manuale duso (in Italian)

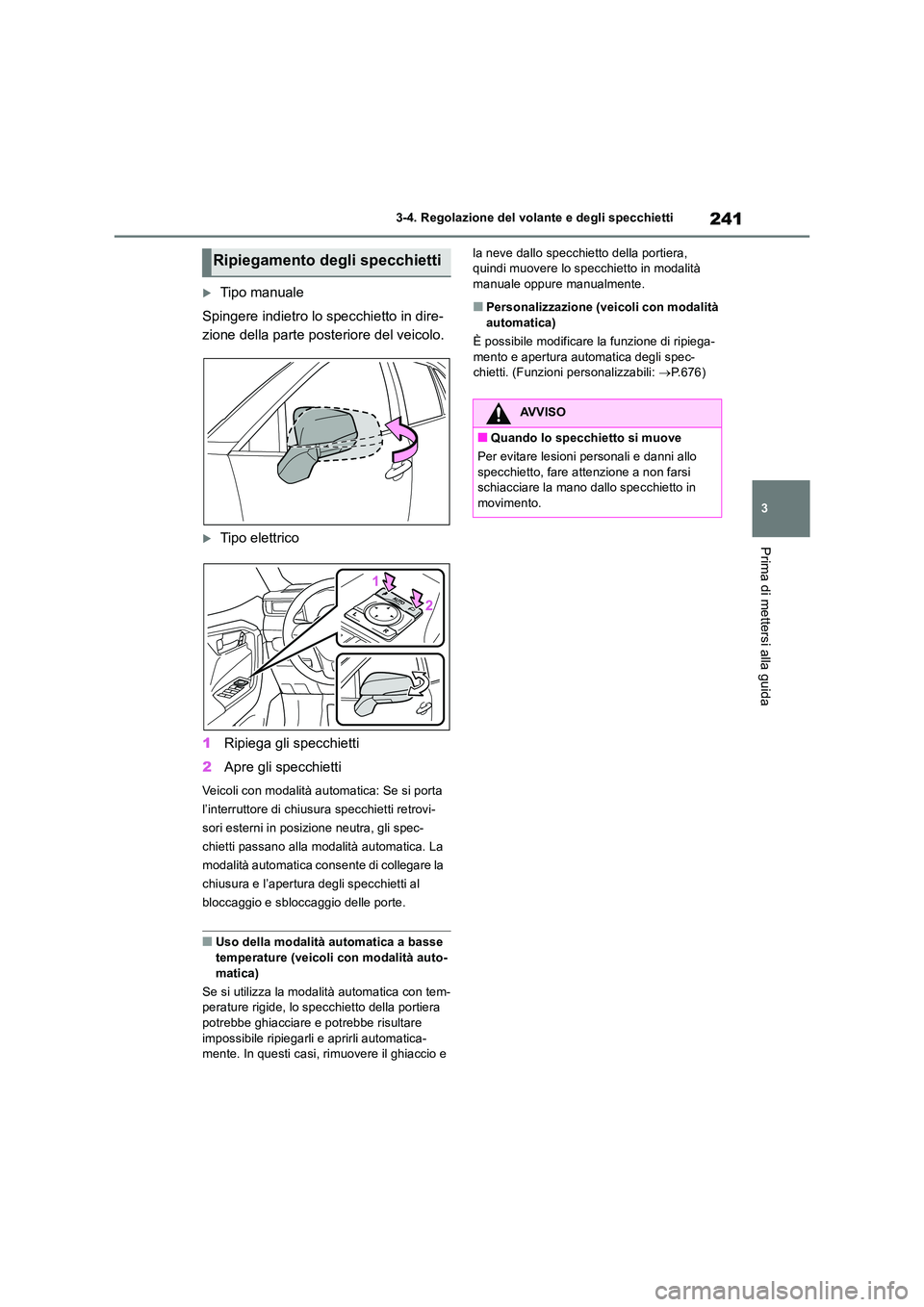

241
3
3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
Tipo manuale
Spingere indietro lo specchietto in dire-
zione della parte posteriore del veicolo.
Tipo elettrico
1 Ripiega gli specchietti
2 Apre gli specchietti
Veicoli con modalità automatica: Se si porta
l’interruttore di chiusura specchietti retrovi-
sori esterni in posizione neutra, gli spec-
chietti passano alla modalità automatica. La
modalità automatica consente di collegare la
chiusura e l’apertura degli specchietti al
bloccaggio e sbloccaggio delle porte.
■Uso della modalità automatica a basse
temperature (veicoli con modalità auto- matica)
Se si utilizza la modalità automatica con tem- perature rigide, lo specchietto della portiera
potrebbe ghiacciare e potrebbe risultare impossibile ripiegarli e aprirli automatica- mente. In questi casi, rimuovere il ghiaccio e
la neve dallo specchietto della portiera, quindi muovere lo specchietto in modalità manuale oppure manualmente.
■Personalizzazione (veicoli con modalità
automatica)
È possibile modificare la funzione di ripiega- mento e apertura automatica degli spec-chietti. (Funzioni personalizzabili: P.676)
Ripiegamento degli specchietti
AVVISO
■Quando lo specchietto si muove
Per evitare lesioni personali e danni allo specchietto, fare attenzione a non farsi schiacciare la mano dallo specchietto in
movimento.

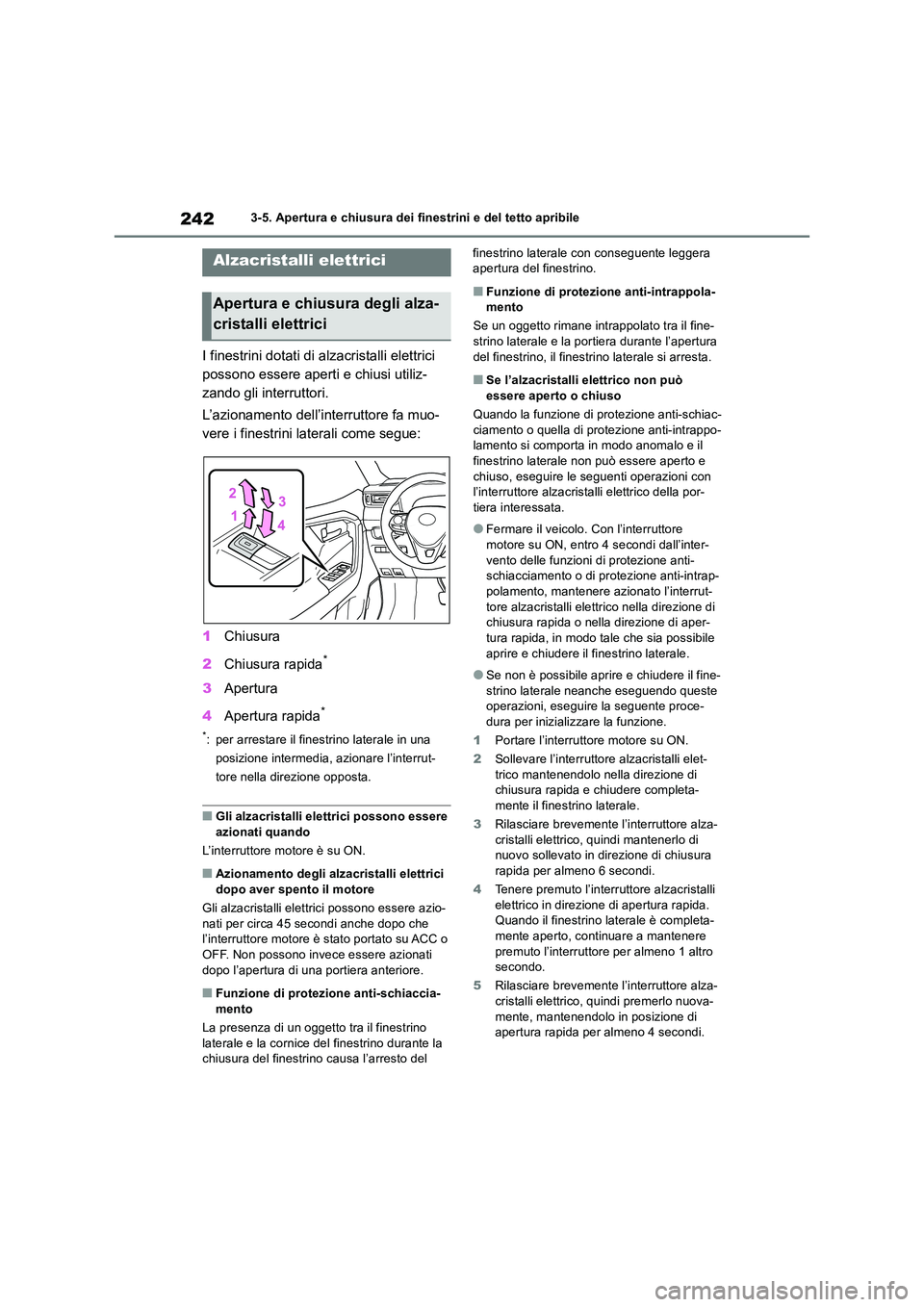

2423-5. Apertura e chiusura dei finestrini e del tetto apribile
3-5.Apertura e chiusura dei finestrini e d el tetto aprib ile
I finestrini dotati di alzacristalli elettrici
possono essere aperti e chiusi utiliz-
zando gli interruttori.
L’azionamento dell’interruttore fa muo-
vere i finestrini laterali come segue:
1 Chiusura
2 Chiusura rapida*
3Apertura
4 Apertura rapida*
*: per arrestare il finestrino laterale in una
posizione intermedia, azionare l’interrut-
tore nella direzione opposta.
■Gli alzacristalli elettrici possono essere azionati quando
L’interruttore motore è su ON.
■Azionamento degli alzacristalli elettrici
dopo aver spento il motore
Gli alzacristalli elettrici possono essere azio- nati per circa 45 secondi anche dopo che l’interruttore motore è stato portato su ACC o
OFF. Non possono invece essere azionati dopo l’apertura di una portiera anteriore.
■Funzione di protezione anti-schiaccia-mento
La presenza di un oggetto tra il finestrino
laterale e la cornice del finestrino durante la chiusura del finestrino causa l’arresto del
finestrino laterale con conseguente leggera apertura del finestrino.
■Funzione di protezione anti-intrappola-mento
Se un oggetto rimane intrappolato tra il fine-
strino laterale e la portiera durante l’apertura del finestrino, il finestrino laterale si arresta.
■Se l’alzacristalli elettrico non può essere aperto o chiuso
Quando la funzione di protezione anti-schiac-
ciamento o quella di protezione anti-intrappo- lamento si comporta in modo anomalo e il finestrino laterale non può essere aperto e
chiuso, eseguire le seguenti operazioni con l’interruttore alzacristalli elettrico della por-tiera interessata.
●Fermare il veicolo. Con l’interruttore motore su ON, entro 4 secondi dall’inter-
vento delle funzioni di protezione anti- schiacciamento o di protezione anti-intrap-polamento, mantenere azionato l’interrut-
tore alzacristalli elettrico nella direzione di chiusura rapida o nella direzione di aper-tura rapida, in modo tale che sia possibile
aprire e chiudere il finestrino laterale.
●Se non è possibile aprire e chiudere il fine-
strino laterale neanche eseguendo queste operazioni, eseguire la seguente proce-dura per inizializzare la funzione.
1 Portare l’interruttore motore su ON.
2 Sollevare l’interruttore alzacristalli elet-
trico mantenendolo nella direzione di chiusura rapida e chiudere completa-mente il finestrino laterale.
3 Rilasciare brevemente l’interruttore alza-
cristalli elettrico, quindi mantenerlo di nuovo sollevato in direzione di chiusura rapida per almeno 6 secondi.
4 Tenere premuto l’interruttore alzacristalli
elettrico in direzione di apertura rapida. Quando il finestrino laterale è completa-mente aperto, continuare a mantenere
premuto l’interruttore per almeno 1 altro secondo.
5 Rilasciare brevemente l’interruttore alza- cristalli elettrico, quindi premerlo nuova-
mente, mantenendolo in posizione di apertura rapida per almeno 4 secondi.
Alzacristalli elettrici
Apertura e chiusura degli alza-
cristalli elettrici

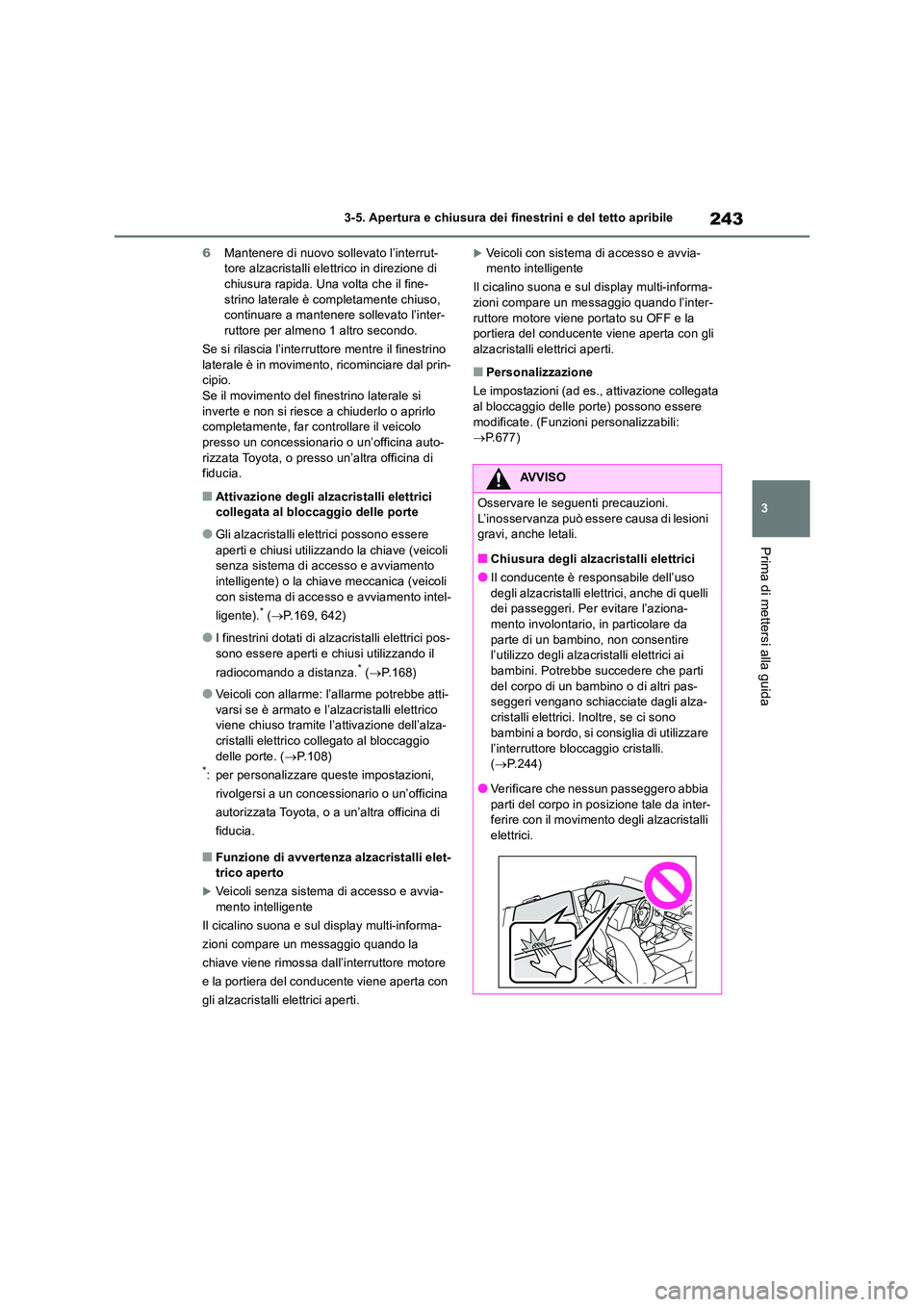

243
3
3-5. Apertura e chiusura dei finestrini e del tetto apribile
Prima di mettersi alla guida
6 Mantenere di nuovo sollevato l’interrut- tore alzacristalli elettrico in direzione di chiusura rapida. Una volta che il fine-
strino laterale è completamente chiuso, continuare a mantenere sollevato l’inter-ruttore per almeno 1 altro secondo.
Se si rilascia l’interruttore mentre il finestrino
laterale è in movimento, ricominciare dal prin- cipio.Se il movimento del finestrino laterale si
inverte e non si riesce a chiuderlo o aprirlo completamente, far controllare il veicolo presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di fiducia.
■Attivazione degli alzacristalli elettrici collegata al bloccaggio delle porte
●Gli alzacristalli elettrici possono essere
aperti e chiusi utilizzando la chiave (veicoli senza sistema di accesso e avviamento intelligente) o la chiave meccanica (veicoli
con sistema di accesso e avviamento intel-
ligente).* ( P.169, 642)
●I finestrini dotati di alzacristalli elettrici pos-
sono essere aperti e chiusi utilizzando il
radiocomando a distanza.* ( P. 1 6 8 )
●Veicoli con allarme: l’allarme potrebbe atti- varsi se è armato e l’alzacristalli elettrico viene chiuso tramite l’attivazione dell’alza-
cristalli elettrico collegato al bloccaggio delle porte. ( P.108)*: per personalizzare queste impostazioni,
rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.
■Funzione di avvertenza alzacristalli elet- trico aperto
Veicoli senza sistema di accesso e avvia-mento intelligente
Il cicalino suona e sul display multi-informa-
zioni compare un messaggio quando la
chiave viene rimossa dall’interruttore motore
e la portiera del conducente viene aperta con
gli alzacristalli elettrici aperti.
Veicoli con sistema di accesso e avvia- mento intelligente
Il cicalino suona e sul display multi-informa- zioni compare un messaggio quando l’inter-
ruttore motore viene portato su OFF e la portiera del conducente viene aperta con gli alzacristalli elettrici aperti.
■Personalizzazione
Le impostazioni (ad es., attivazione collegata
al bloccaggio delle porte) possono essere modificate. (Funzioni personalizzabili:  P.677)
AVVISO
Osservare le seguenti precauzioni. L’inosservanza può essere causa di lesioni gravi, anche letali.
■Chiusura degli alzacristalli elettrici
●Il conducente è responsabile dell’uso degli alzacristalli elettrici, anche di quelli dei passeggeri. Per evitare l’aziona-
mento involontario, in particolare da parte di un bambino, non consentire l’utilizzo degli alzacristalli elettrici ai
bambini. Potrebbe succedere che parti del corpo di un bambino o di altri pas-seggeri vengano schiacciate dagli alza-
cristalli elettrici. Inoltre, se ci sono bambini a bordo, si consiglia di utilizzare
l’interruttore bloccaggio cristalli. ( P.244)
●Verificare che nessun passeggero abbia
parti del corpo in posizione tale da inter- ferire con il movimento degli alzacristalli elettrici.

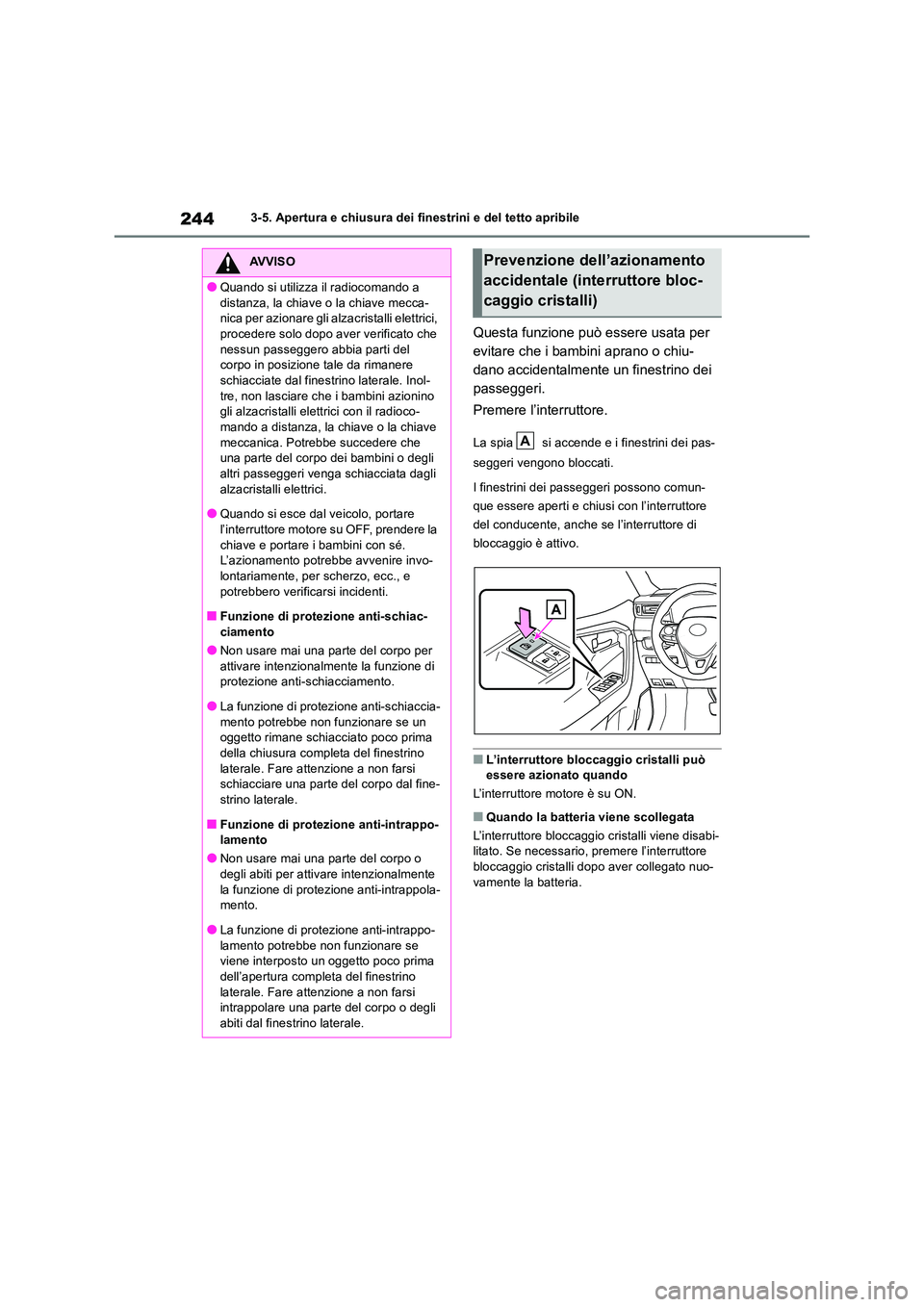

2443-5. Apertura e chiusura dei finestrini e del tetto apribile
Questa funzione può essere usata per
evitare che i bambini aprano o chiu-
dano accidentalmente un finestrino dei
passeggeri.
Premere l’interruttore.
La spia si accende e i finestrini dei pas-
seggeri vengono bloccati.
I finestrini dei passeggeri possono comun-
que essere aperti e chiusi con l’interruttore
del conducente, anche se l’interruttore di
bloccaggio è attivo.
■L’interruttore bloccaggio cristalli può essere azionato quando
L’interruttore motore è su ON.
■Quando la batteria viene scollegata
L’interruttore bloccaggio cristalli viene disabi- litato. Se necessario, premere l’interruttore
bloccaggio cristalli dopo aver collegato nuo- vamente la batteria.
AVVISO
●Quando si utilizza il radiocomando a
distanza, la chiave o la chiave mecca- nica per azionare gli alzacristalli elettrici, procedere solo dopo aver verificato che
nessun passeggero abbia parti del corpo in posizione tale da rimanere schiacciate dal finestrino laterale. Inol-
tre, non lasciare che i bambini azionino gli alzacristalli elettrici con il radioco-mando a distanza, la chiave o la chiave
meccanica. Potrebbe succedere che una parte del corpo dei bambini o degli altri passeggeri venga schiacciata dagli
alzacristalli elettrici.
●Quando si esce dal veicolo, portare l’interruttore motore su OFF, prendere la
chiave e portare i bambini con sé. L’azionamento potrebbe avvenire invo-lontariamente, per scherzo, ecc., e
potrebbero verificarsi incidenti.
■Funzione di protezione anti-schiac- ciamento
●Non usare mai una parte del corpo per
attivare intenzionalmente la funzione di protezione anti-schiacciamento.
●La funzione di protezione anti-schiaccia-
mento potrebbe non funzionare se un oggetto rimane schiacciato poco prima
della chiusura completa del finestrino laterale. Fare attenzione a non farsi schiacciare una parte del corpo dal fine-
strino laterale.
■Funzione di protezione anti-intrappo- lamento
●Non usare mai una parte del corpo o
degli abiti per attivare intenzionalmente la funzione di protezione anti-intrappola-mento.
●La funzione di protezione anti-intrappo-lamento potrebbe non funzionare se viene interposto un oggetto poco prima
dell’apertura completa del finestrino laterale. Fare attenzione a non farsi intrappolare una parte del corpo o degli
abiti dal finestrino laterale.
Prevenzione dell’azionamento
accidentale (interruttore bloc-
caggio cristalli)
A

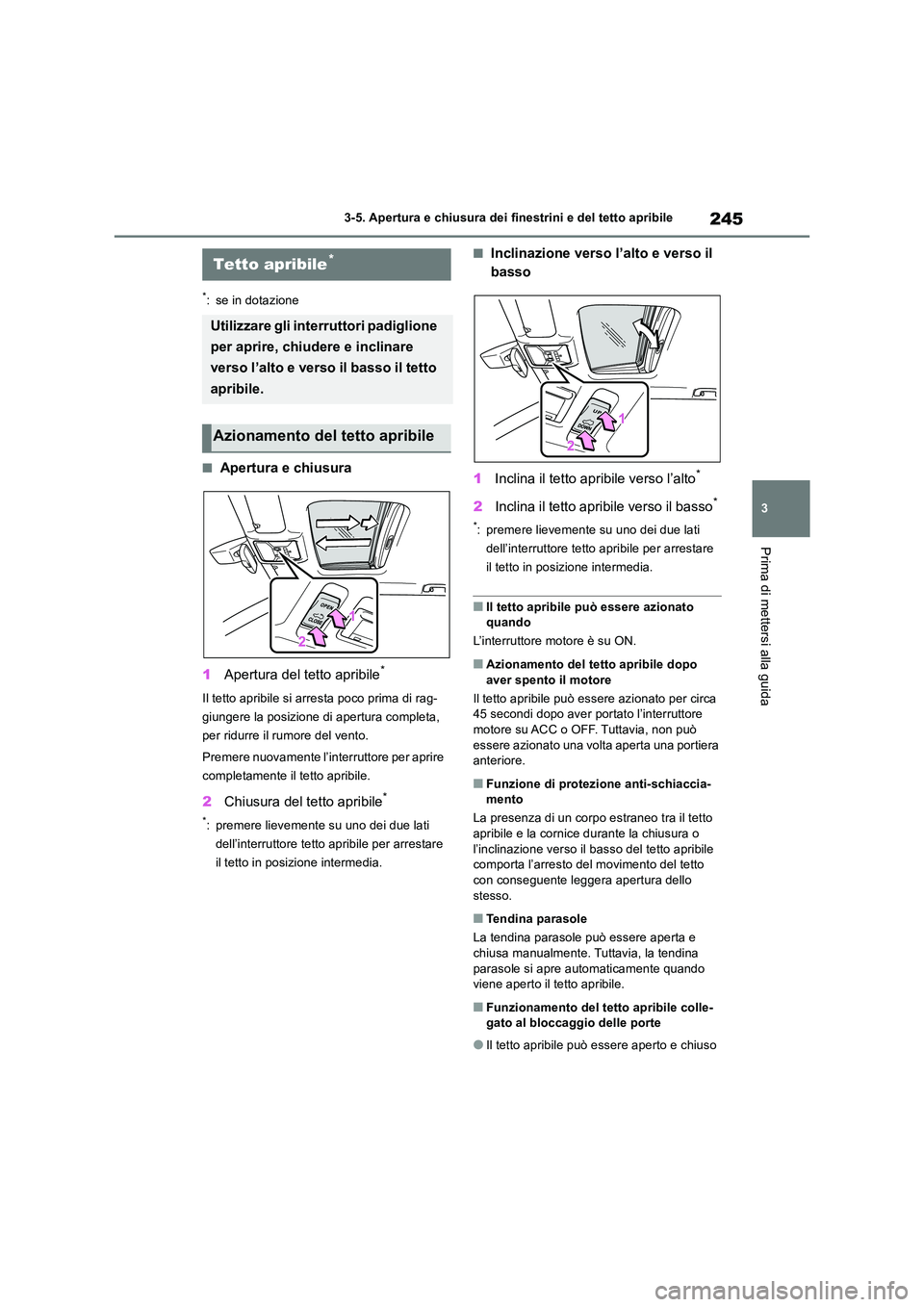

245
3
3-5. Apertura e chiusura dei finestrini e del tetto apribile
Prima di mettersi alla guida
*: se in dotazione
■Apertura e chiusura
1 Apertura del tetto apribile*
Il tetto apribile si arresta poco prima di rag-
giungere la posizione di apertura completa,
per ridurre il rumore del vento.
Premere nuovamente l’interruttore per aprire
completamente il tetto apribile.
2 Chiusura del tetto apribile*
*: premere lievemente su uno dei due lati
dell’interruttore tetto apribile per arrestare
il tetto in posizione intermedia.
■Inclinazione verso l’alto e verso il
basso
1 Inclina il tetto apribile verso l’alto*
2Inclina il tetto apribile verso il basso*
*: premere lievemente su uno dei due lati
dell’interruttore tetto apribile per arrestare
il tetto in posizione intermedia.
■Il tetto apribile può essere azionato quando
L’interruttore motore è su ON.
■Azionamento del tetto apribile dopo
aver spento il motore
Il tetto apribile può essere azionato per circa 45 secondi dopo aver portato l’interruttore motore su ACC o OFF. Tuttavia, non può
essere azionato una volta aperta una portiera anteriore.
■Funzione di protezione anti-schiaccia-mento
La presenza di un corpo estraneo tra il tetto
apribile e la cornice durante la chiusura o l’inclinazione verso il basso del tetto apribile comporta l’arresto del movimento del tetto
con conseguente leggera apertura dello stesso.
■Tendina parasole
La tendina parasole può essere aperta e chiusa manualmente. Tuttavia, la tendina
parasole si apre automaticamente quando viene aperto il tetto apribile.
■Funzionamento del tetto apribile colle-gato al bloccaggio delle porte
●Il tetto apribile può essere aperto e chiuso
Tetto apribile*
Utilizzare gli interruttori padiglione
per aprire, chiudere e inclinare
verso l’alto e verso il basso il tetto
apribile.
Azionamento del tetto apribile

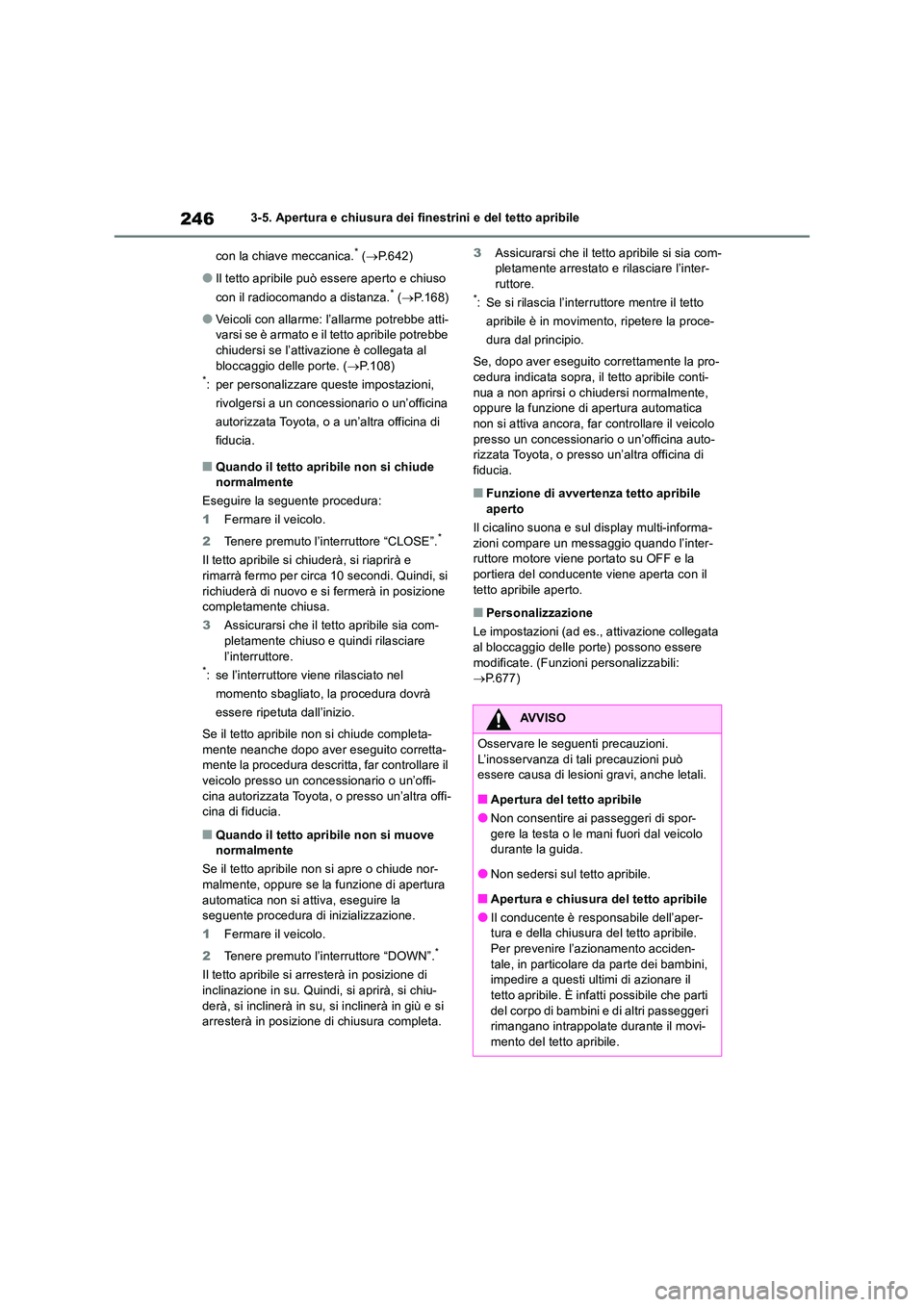

2463-5. Apertura e chiusura dei finestrini e del tetto apribile
con la chiave meccanica.* ( P.642)
●Il tetto apribile può essere aperto e chiuso
con il radiocomando a distanza.* ( P.168)
●Veicoli con allarme: l’allarme potrebbe atti- varsi se è armato e il tetto apribile potrebbe
chiudersi se l’attivazione è collegata al bloccaggio delle porte. ( P.108)*: per personalizzare queste impostazioni,
rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.
■Quando il tetto apribile non si chiude normalmente
Eseguire la seguente procedura:
1 Fermare il veicolo.
2 Tenere premuto l’interruttore “CLOSE”.*
Il tetto apribile si chiuderà, si riaprirà e rimarrà fermo per circa 10 secondi. Quindi, si
richiuderà di nuovo e si fermerà in posizione completamente chiusa.
3 Assicurarsi che il tetto apribile sia com- pletamente chiuso e quindi rilasciare
l’interruttore.*: se l’interruttore viene rilasciato nel
momento sbagliato, la procedura dovrà
essere ripetuta dall’inizio.
Se il tetto apribile non si chiude completa-
mente neanche dopo aver eseguito corretta- mente la procedura descritta, far controllare il veicolo presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un’altra offi- cina di fiducia.
■Quando il tetto apribile non si muove normalmente
Se il tetto apribile non si apre o chiude nor-
malmente, oppure se la funzione di apertura automatica non si attiva, eseguire la seguente procedura di inizializzazione.
1 Fermare il veicolo.
2 Tenere premuto l’interruttore “DOWN”.*
Il tetto apribile si arresterà in posizione di inclinazione in su. Quindi, si aprirà, si chiu-
derà, si inclinerà in su, si inclinerà in giù e si arresterà in posizione di chiusura completa.
3 Assicurarsi che il tetto apribile si sia com- pletamente arrestato e rilasciare l’inter-ruttore.*: Se si rilascia l’interruttore mentre il tetto
apribile è in movimento, ripetere la proce-
dura dal principio.
Se, dopo aver eseguito correttamente la pro- cedura indicata sopra, il tetto apribile conti-
nua a non aprirsi o chiudersi normalmente, oppure la funzione di apertura automatica non si attiva ancora, far controllare il veicolo
presso un concessionario o un’officina auto- rizzata Toyota, o presso un’altra officina di fiducia.
■Funzione di avvertenza tetto apribile
aperto
Il cicalino suona e sul display multi-informa- zioni compare un messaggio quando l’inter-ruttore motore viene portato su OFF e la
portiera del conducente viene aperta con il tetto apribile aperto.
■Personalizzazione
Le impostazioni (ad es., attivazione collegata al bloccaggio delle porte) possono essere
modificate. (Funzioni personalizzabili:  P.677)
AVVISO
Osservare le seguenti precauzioni. L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
■Apertura del tetto apribile
●Non consentire ai passeggeri di spor-gere la testa o le mani fuori dal veicolo durante la guida.
●Non sedersi sul tetto apribile.
■Apertura e chiusura del tetto apribile
●Il conducente è responsabile dell’aper-tura e della chiusura del tetto apribile.
Per prevenire l’azionamento acciden- tale, in particolare da parte dei bambini, impedire a questi ultimi di azionare il
tetto apribile. È infatti possibile che parti del corpo di bambini e di altri passeggeri rimangano intrappolate durante il movi-
mento del tetto apribile.

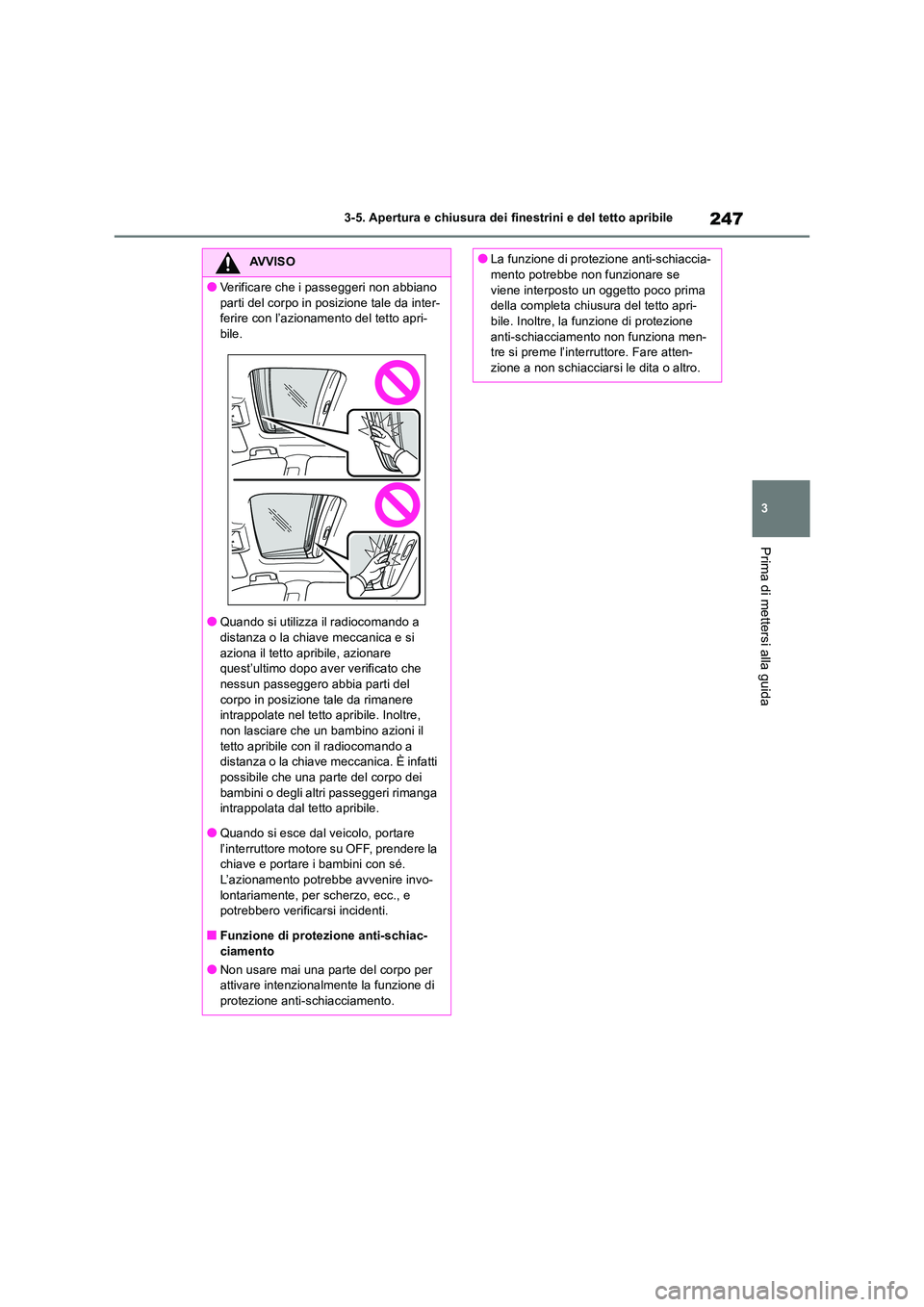

247
3
3-5. Apertura e chiusura dei finestrini e del tetto apribile
Prima di mettersi alla guida
AVVISO
●Verificare che i passeggeri non abbiano
parti del corpo in posizione tale da inter- ferire con l’azionamento del tetto apri-bile.
●Quando si utilizza il radiocomando a distanza o la chiave meccanica e si
aziona il tetto apribile, azionare quest’ultimo dopo aver verificato che nessun passeggero abbia parti del
corpo in posizione tale da rimanere intrappolate nel tetto apribile. Inoltre, non lasciare che un bambino azioni il
tetto apribile con il radiocomando a distanza o la chiave meccanica. È infatti possibile che una parte del corpo dei
bambini o degli altri passeggeri rimanga intrappolata dal tetto apribile.
●Quando si esce dal veicolo, portare
l’interruttore motore su OFF, prendere la chiave e portare i bambini con sé. L’azionamento potrebbe avvenire invo-
lontariamente, per scherzo, ecc., e potrebbero verificarsi incidenti.
■Funzione di protezione anti-schiac-
ciamento
●Non usare mai una parte del corpo per attivare intenzionalmente la funzione di protezione anti-schiacciamento.
●La funzione di protezione anti-schiaccia-mento potrebbe non funzionare se
viene interposto un oggetto poco prima della completa chiusura del tetto apri-bile. Inoltre, la funzione di protezione
anti-schiacciamento non funziona men- tre si preme l’interruttore. Fare atten-zione a non schiacciarsi le dita o altro.

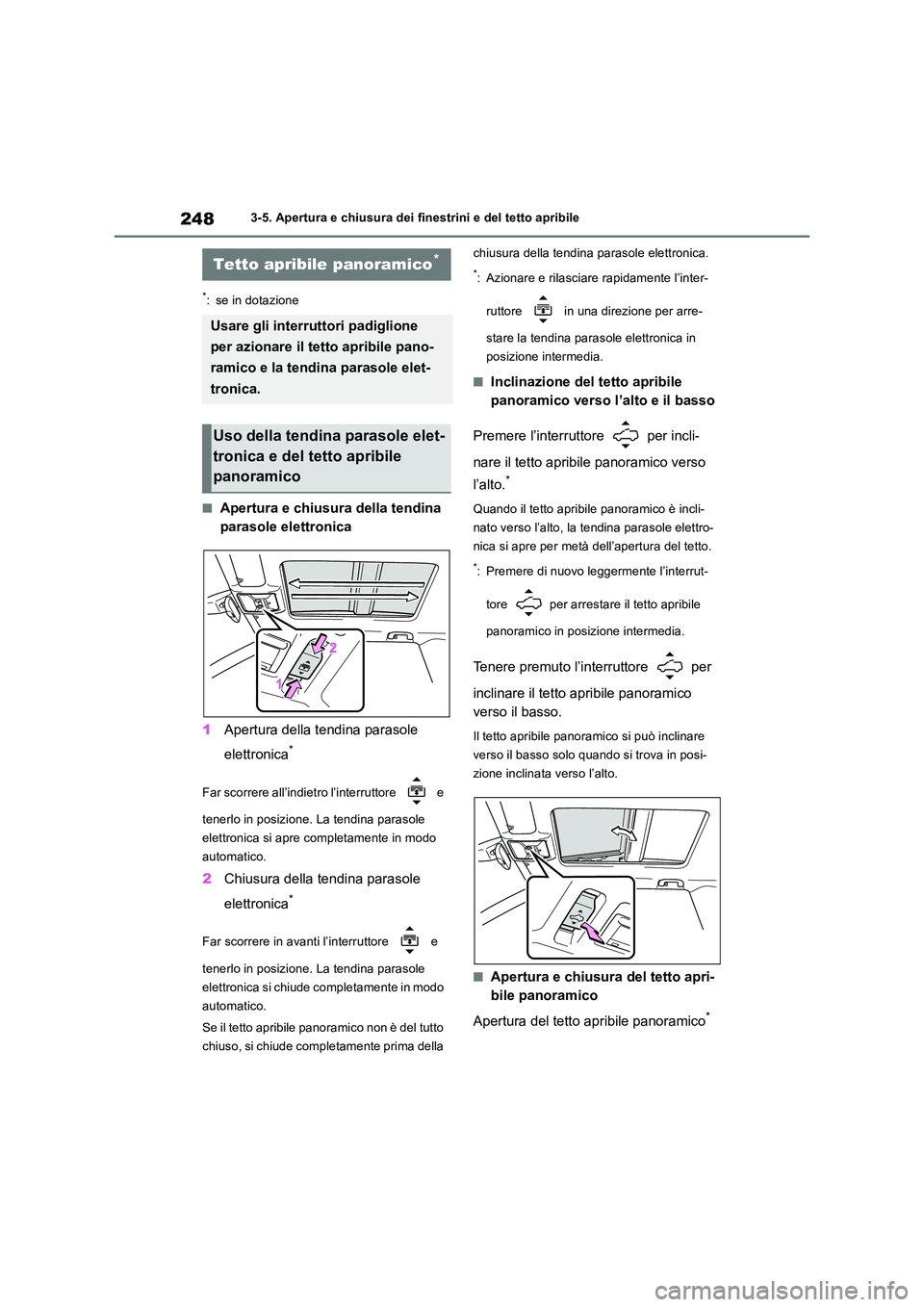

2483-5. Apertura e chiusura dei finestrini e del tetto apribile
*: se in dotazione
■Apertura e chiusura della tendina
parasole elettronica
1 Apertura della tendina parasole
elettronica*
Far scorrere all’indietro l’interruttore e
tenerlo in posizione. La tendina parasole
elettronica si apre completamente in modo
automatico.
2 Chiusura della tendina parasole
elettronica*
Far scorrere in avanti l’interruttore e
tenerlo in posizione. La tendina parasole
elettronica si chiude completamente in modo
automatico.
Se il tetto apribile panoramico non è del tutto
chiuso, si chiude completamente prima della
chiusura della tendina parasole elettronica.
*: Azionare e rilasciare rapidamente l’inter-
ruttore in una direzione per arre-
stare la tendina parasole elettronica in
posizione intermedia.
■Inclinazione del tetto apribile
panoramico verso l’alto e il basso
Premere l’interruttore per incli-
nare il tetto apribile panoramico verso
l’alto.*
Quando il tetto apribile panoramico è incli-
nato verso l’alto, la tendina parasole elettro-
nica si apre per metà dell’apertura del tetto.
*: Premere di nuovo leggermente l’interrut-
tore per arrestare il tetto apribile
panoramico in posizione intermedia.
Tenere premuto l’interruttore per
inclinare il tetto apribile panoramico
verso il basso.
Il tetto apribile panoramico si può inclinare
verso il basso solo quando si trova in posi-
zione inclinata verso l’alto.
■Apertura e chiusura del tetto apri-
bile panoramico
Apertura del tetto apribile panoramico*
Tetto apribile panoramico*
Usare gli interruttori padiglione
per azionare il tetto apribile pano-
ramico e la tendina parasole elet-
tronica.
Uso della tendina parasole elet-
tronica e del tetto apribile
panoramico
