2018 TOYOTA RAV4 Manuale duso (in Italian)

321
4 4-5. Uso dei sistemi di supporto alla guida
Guida

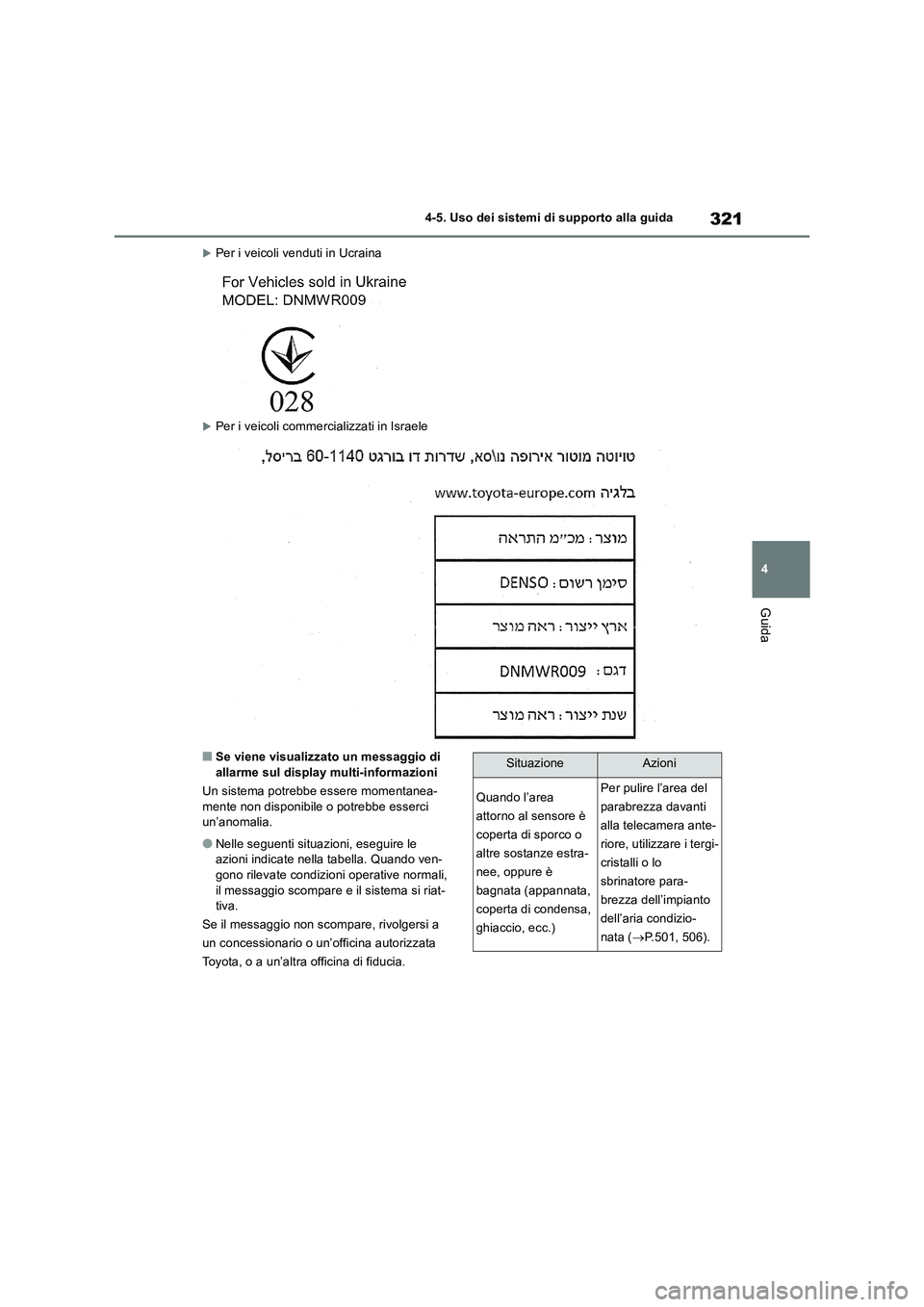

Per i veicoli venduti in Ucraina
Per i veicoli commercializzati in Israele
■Se viene visualizzato un messaggio di
allarme sul display multi-informazioni
Un sistema potrebbe essere momentanea-
mente non disponibile o potrebbe esserci
un’anomalia.
●Nelle seguenti situazioni, eseguire le
azioni indicate nella tabella. Quando ven-
gono rilevate condizioni operative normali,
il messaggio scompare e il sistema si riat-
tiva.
Se il messaggio non scompare, rivolgersi a
un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
SituazioneAzioni
Quando l’area
attorno al sensore è
coperta di sporco o
altre sostanze estra-
nee, oppure è
bagnata (appannata,
coperta di condensa,
ghiaccio, ecc.)Per pulire l’area del
parabrezza davanti
alla telecamera ante-
riore, utilizzare i tergi-
cristalli o lo
sbrinatore para-
brezza dell’impianto
dell’aria condizio-
nata (P.501, 506).

3224-5. Uso dei sistemi di supporto alla guida

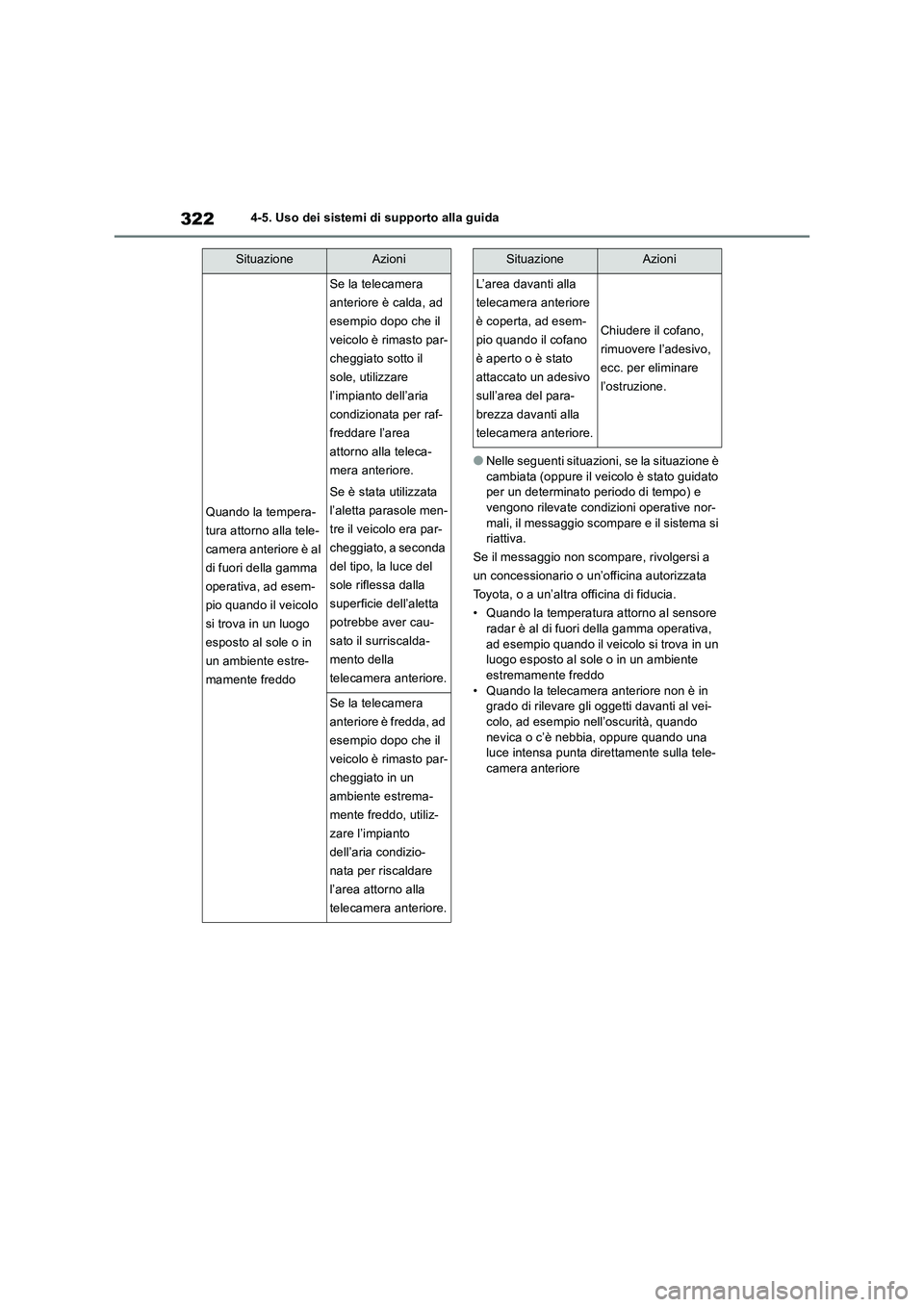

●Nelle seguenti situazioni, se la situazione è
cambiata (oppure il veicolo è stato guidato
per un determinato periodo di tempo) e
vengono rilevate condizioni operative nor-
mali, il messaggio scompare e il sistema si
riattiva.
Se il messaggio non scompare, rivolgersi a
un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
• Quando la temperatura attorno al sensore
radar è al di fuori della gamma operativa,
ad esempio quando il veicolo si trova in un
luogo esposto al sole o in un ambiente
estremamente freddo
• Quando la telecamera anteriore non è in
grado di rilevare gli oggetti davanti al vei-
colo, ad esempio nell’oscurità, quando
nevica o c’è nebbia, oppure quando una
luce intensa punta direttamente sulla tele-
camera anteriore
Quando la tempera-
tura attorno alla tele-
camera anteriore è al
di fuori della gamma
operativa, ad esem-
pio quando il veicolo
si trova in un luogo
esposto al sole o in
un ambiente estre-
mamente freddo
Se la telecamera
anteriore è calda, ad
esempio dopo che il
veicolo è rimasto par-
cheggiato sotto il
sole, utilizzare
l’impianto dell’aria
condizionata per raf-
freddare l’area
attorno alla teleca-
mera anteriore.
Se è stata utilizzata
l’aletta parasole men-
tre il veicolo era par-
cheggiato, a seconda
del tipo, la luce del
sole riflessa dalla
superficie dell’aletta
potrebbe aver cau-
sato il surriscalda-
mento della
telecamera anteriore.
Se la telecamera
anteriore è fredda, ad
esempio dopo che il
veicolo è rimasto par-
cheggiato in un
ambiente estrema-
mente freddo, utiliz-
zare l’impianto
dell’aria condizio-
nata per riscaldare
l’area attorno alla
telecamera anteriore.
SituazioneAzioni
L’area davanti alla
telecamera anteriore
è coperta, ad esem-
pio quando il cofano
è aperto o è stato
attaccato un adesivo
sull’area del para-
brezza davanti alla
telecamera anteriore.
Chiudere il cofano,
rimuovere l’adesivo,
ecc. per eliminare
l’ostruzione.
SituazioneAzioni

323
4 4-5. Uso dei sistemi di supporto alla guida
Guida
*: se in dotazione
I Paesi e le aree per ciascuna regione riportata nella tabella sono aggiornati a
novembre 2018. Tuttavia, a seconda della data di vendita del veicolo, i Paesi e le
aree di ciascuna regione potrebbero essere differenti. Per ulteriori informazioni,
rivolgersi al concessionario Toyota.
■Allarme pre-collisione
Quando il sistema rileva che la possibi-
lità di uno scontro frontale è elevata, si attiva un cicalino e sul display multi-
informazioni viene visualizzato un mes-
saggio di allarme per avvisare il condu-
cente e indurlo a reagire al pericolo.

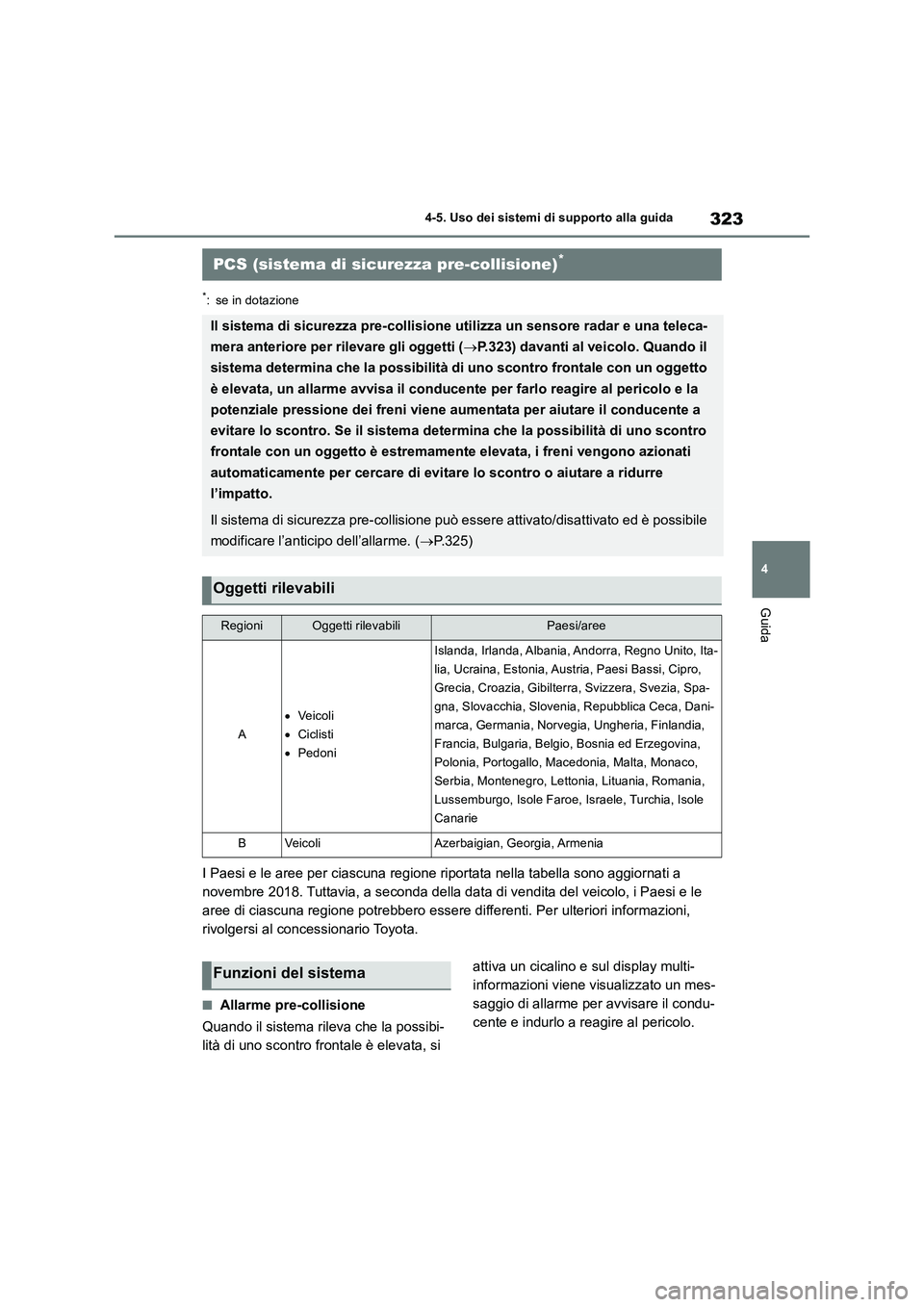

PCS (sistema di sicurezza pre-collisione)*
Il sistema di sicurezza pre-collisione utilizza un sensore radar e una teleca-
mera anteriore per rilevare gli oggetti (P.323) davanti al veicolo. Quando il
sistema determina che la possibilità di uno scontro frontale con un oggetto
è elevata, un allarme avvisa il conducente per farlo reagire al pericolo e la
potenziale pressione dei freni viene aumentata per aiutare il conducente a
evitare lo scontro. Se il sistema determina che la possibilità di uno scontro
frontale con un oggetto è estremamente elevata, i freni vengono azionati
automaticamente per cercare di evitare lo scontro o aiutare a ridurre
l’impatto.
Il sistema di sicurezza pre-collisione può essere attivato/disattivato ed è possibile
modificare l’anticipo dell’allarme. (P.325)
Oggetti rilevabili
RegioniOggetti rilevabiliPaesi/aree
A
Ve ic o l i
Ciclisti
Pedoni
Islanda, Irlanda, Albania, Andorra, Regno Unito, Ita-
lia, Ucraina, Estonia, Austria, Paesi Bassi, Cipro,
Grecia, Croazia, Gibilterra, Svizzera, Svezia, Spa-
gna, Slovacchia, Slovenia, Repubblica Ceca, Dani-
marca, Germania, Norvegia, Ungheria, Finlandia,
Francia, Bulgaria, Belgio, Bosnia ed Erzegovina,
Polonia, Portogallo, Macedonia, Malta, Monaco,
Serbia, Montenegro, Lettonia, Lituania, Romania,
Lussemburgo, Isole Faroe, Israele, Turchia, Isole
Canarie
BVe i co l iAzerbaigian, Georgia, Armenia
Funzioni del sistema

3244-5. Uso dei sistemi di supporto alla guida

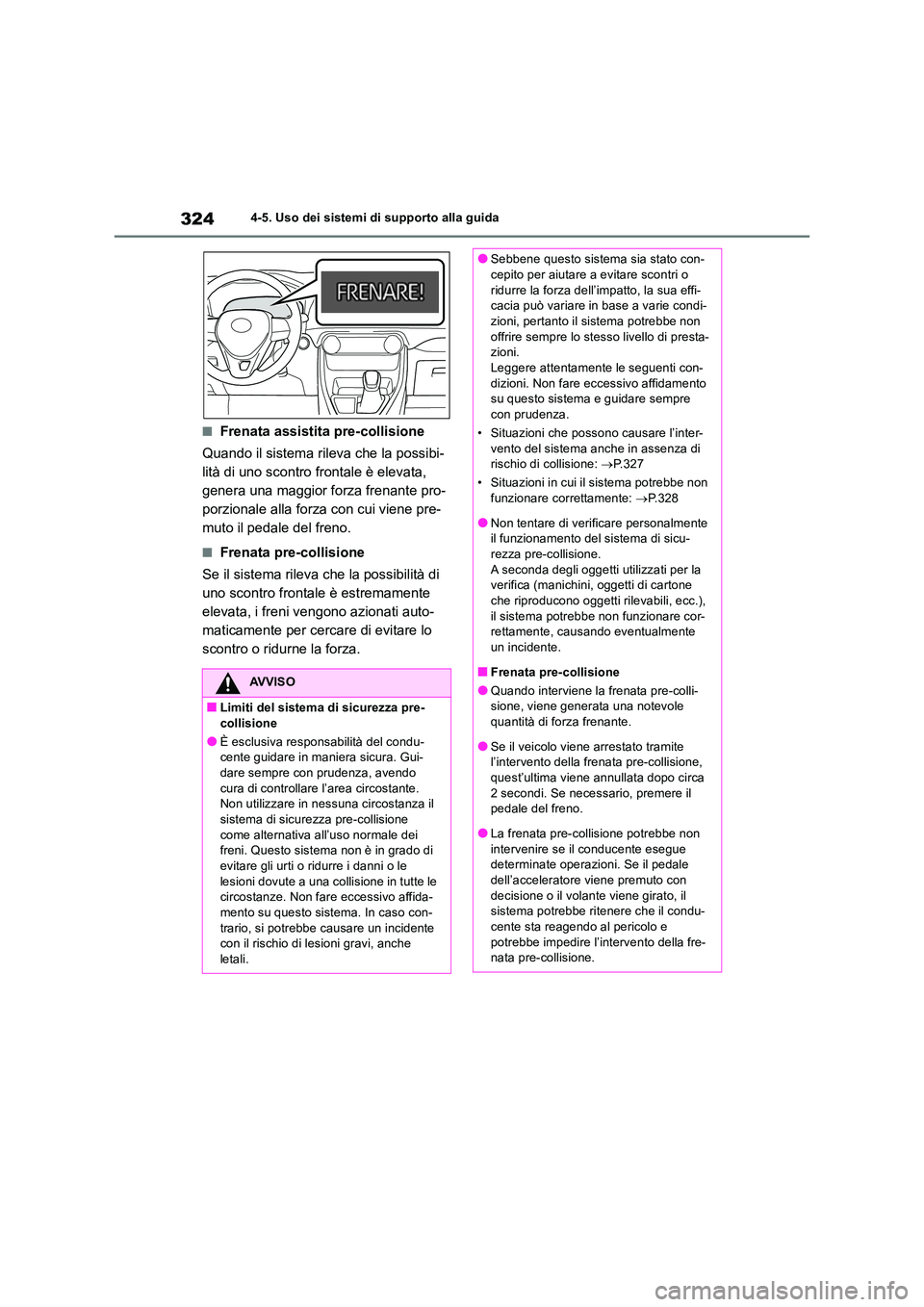

■Frenata assistita pre-collisione
Quando il sistema rileva che la possibi-
lità di uno scontro frontale è elevata,
genera una maggior forza frenante pro-
porzionale alla forza con cui viene pre-
muto il pedale del freno.
■Frenata pre-collisione
Se il sistema rileva che la possibilità di
uno scontro frontale è estremamente
elevata, i freni vengono azionati auto-
maticamente per cercare di evitare lo
scontro o ridurne la forza.
AVVISO
■Limiti del sistema di sicurezza pre-
collisione
●È esclusiva responsabilità del condu- cente guidare in maniera sicura. Gui-dare sempre con prudenza, avendo
cura di controllare l’area circostante. Non utilizzare in nessuna circostanza il sistema di sicurezza pre-collisione
come alternativa all’uso normale dei freni. Questo sistema non è in grado di
evitare gli urti o ridurre i danni o le lesioni dovute a una collisione in tutte le circostanze. Non fare eccessivo affida-
mento su questo sistema. In caso con- trario, si potrebbe causare un incidente con il rischio di lesioni gravi, anche
letali.
●Sebbene questo sistema sia stato con- cepito per aiutare a evitare scontri o
ridurre la forza dell’impatto, la sua effi- cacia può variare in base a varie condi-zioni, pertanto il sistema potrebbe non
offrire sempre lo stesso livello di presta- zioni. Leggere attentamente le seguenti con-
dizioni. Non fare eccessivo affidamento su questo sistema e guidare sempre con prudenza.
• Situazioni che possono causare l’inter-
vento del sistema anche in assenza di rischio di collisione: P.327
• Situazioni in cui il sistema potrebbe non funzionare correttamente: P.328
●Non tentare di verificare personalmente il funzionamento del sistema di sicu-rezza pre-collisione.
A seconda degli oggetti utilizzati per la verifica (manichini, oggetti di cartone che riproducono oggetti rilevabili, ecc.),
il sistema potrebbe non funzionare cor- rettamente, causando eventualmente un incidente.
■Frenata pre-collisione
●Quando interviene la frenata pre-colli-sione, viene generata una notevole quantità di forza frenante.
●Se il veicolo viene arrestato tramite l’intervento della frenata pre-collisione, quest’ultima viene annullata dopo circa
2 secondi. Se necessario, premere il pedale del freno.
●La frenata pre-collisione potrebbe non
intervenire se il conducente esegue determinate operazioni. Se il pedale dell’acceleratore viene premuto con
decisione o il volante viene girato, il sistema potrebbe ritenere che il condu-cente sta reagendo al pericolo e
potrebbe impedire l’intervento della fre- nata pre-collisione.

325
4
4-5. Uso dei sistemi di supporto alla guida
Guida

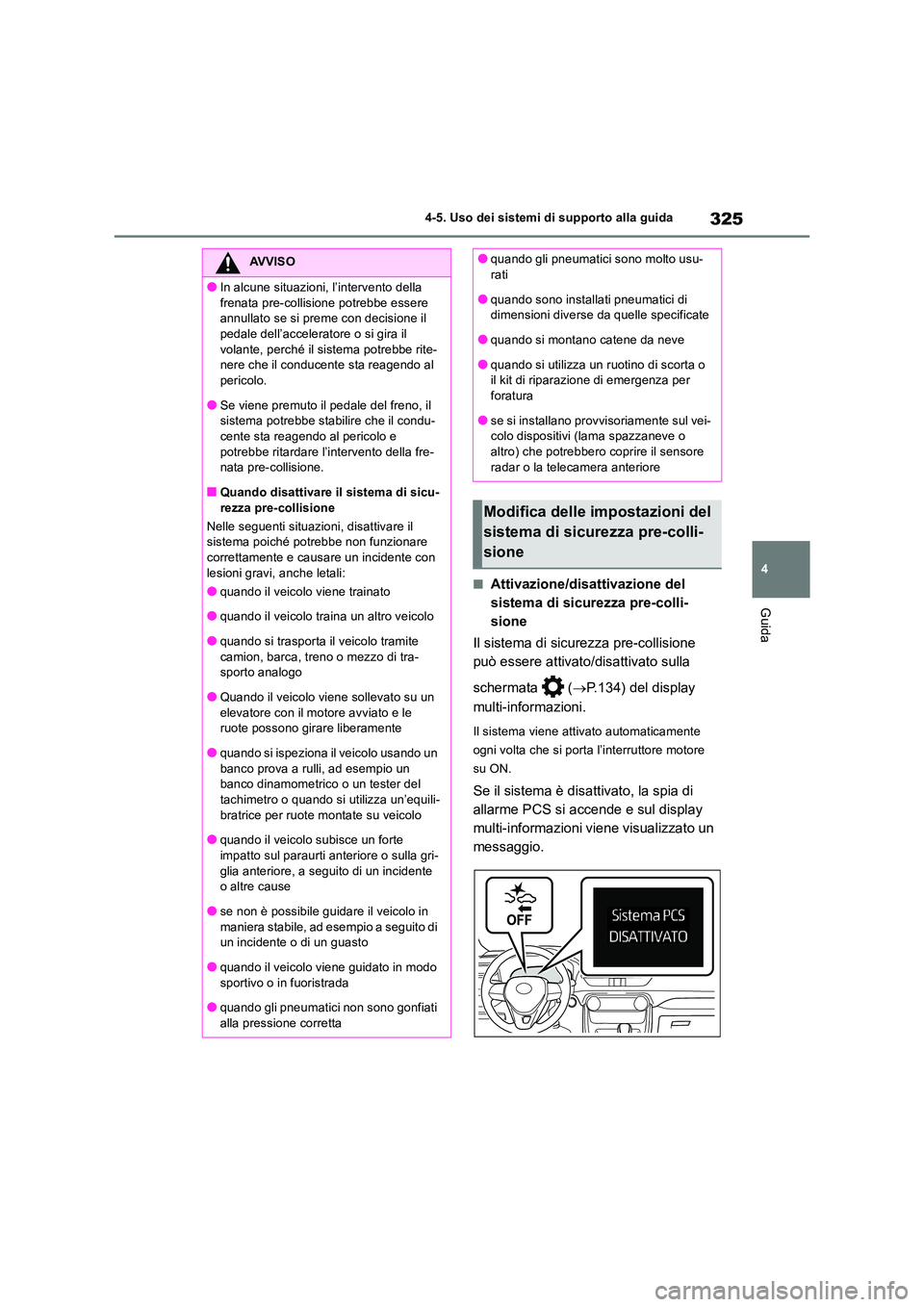

■Attivazione/disattivazione del
sistema di sicurezza pre-colli-
sione
Il sistema di sicurezza pre-collisione
può essere attivato/disattivato sulla
schermata ( P.134) del display
multi-informazioni.
Il sistema viene attivato automaticamente
ogni volta che si porta l’interruttore motore
su ON.
Se il sistema è disattivato, la spia di
allarme PCS si accende e sul display
multi-informazioni viene visualizzato un
messaggio.
AVVISO
●In alcune situazioni, l’intervento della
frenata pre-collisione potrebbe essere annullato se si preme con decisione il pedale dell’acceleratore o si gira il
volante, perché il sistema potrebbe rite- nere che il conducente sta reagendo al pericolo.
●Se viene premuto il pedale del freno, il sistema potrebbe stabilire che il condu-cente sta reagendo al pericolo e
potrebbe ritardare l’intervento della fre- nata pre-collisione.
■Quando disattivare il sistema di sicu-
rezza pre-collisione
Nelle seguenti situazioni, disattivare il sistema poiché potrebbe non funzionare correttamente e causare un incidente con
lesioni gravi, anche letali:
●quando il veicolo viene trainato
●quando il veicolo traina un altro veicolo
●quando si trasporta il veicolo tramite
camion, barca, treno o mezzo di tra- sporto analogo
●Quando il veicolo viene sollevato su un
elevatore con il motore avviato e le ruote possono girare liberamente
●quando si ispeziona il veicolo usando un banco prova a rulli, ad esempio un banco dinamometrico o un tester del
tachimetro o quando si utilizza un’equili- bratrice per ruote montate su veicolo
●quando il veicolo subisce un forte
impatto sul paraurti anteriore o sulla gri- glia anteriore, a seguito di un incidente o altre cause
●se non è possibile guidare il veicolo in maniera stabile, ad esempio a seguito di un incidente o di un guasto
●quando il veicolo viene guidato in modo sportivo o in fuoristrada
●quando gli pneumatici non sono gonfiati
alla pressione corretta
●quando gli pneumatici sono molto usu- rati
●quando sono installati pneumatici di dimensioni diverse da quelle specificate
●quando si montano catene da neve
●quando si utilizza un ruotino di scorta o il kit di riparazione di emergenza per foratura
●se si installano provvisoriamente sul vei-colo dispositivi (lama spazzaneve o altro) che potrebbero coprire il sensore
radar o la telecamera anteriore
Modifica delle impostazioni del
sistema di sicurezza pre-colli-
sione

3264-5. Uso dei sistemi di supporto alla guida

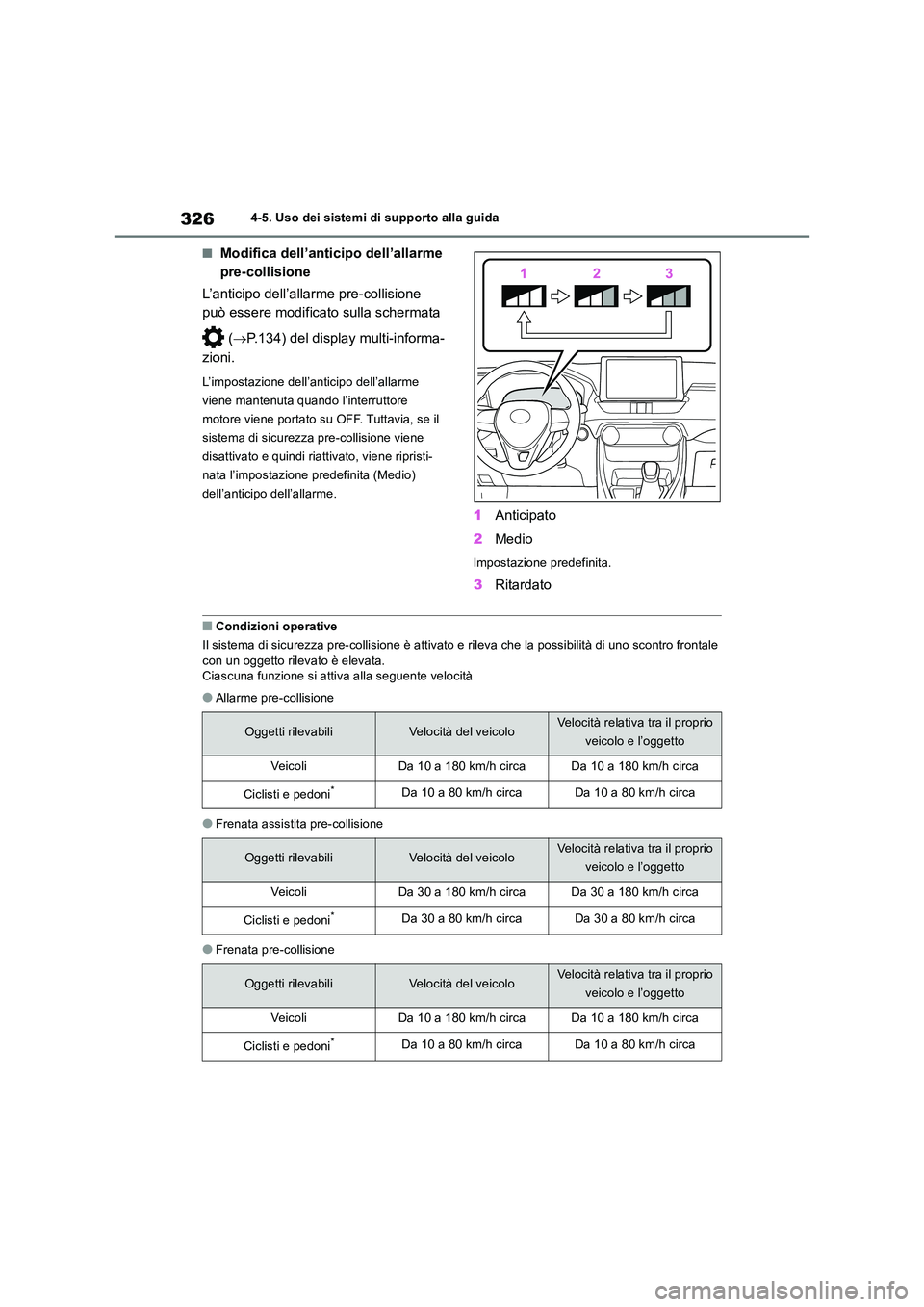

■Modifica dell’anticipo dell’allarme
pre-collisione
L’anticipo dell’allarme pre-collisione
può essere modificato sulla schermata
( P.134) del display multi-informa-
zioni.
L’impostazione dell’anticipo dell’allarme
viene mantenuta quando l’interruttore
motore viene portato su OFF. Tuttavia, se il
sistema di sicurezza pre-collisione viene
disattivato e quindi riattivato, viene ripristi-
nata l’impostazione predefinita (Medio)
dell’anticipo dell’allarme.
1 Anticipato
2 Medio
Impostazione predefinita.
3Ritardato
■Condizioni operative
Il sistema di sicurezza pre-collisione è attivato e rileva che la possibilità di uno scontro frontale con un oggetto rilevato è elevata.Ciascuna funzione si attiva alla seguente velocità
●Allarme pre-collisione
●Frenata assistita pre-collisione
●Frenata pre-collisione
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il proprio
veicolo e l’oggetto
Ve ic o l iDa 10 a 180 km/h circaDa 10 a 180 km/h circa
Ciclisti e pedoni*Da 10 a 80 km/h circaDa 10 a 80 km/h circa
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il proprio
veicolo e l’oggetto
Ve ic o l iDa 30 a 180 km/h circaDa 30 a 180 km/h circa
Ciclisti e pedoni*Da 30 a 80 km/h circaDa 30 a 80 km/h circa
Oggetti rilevabiliVelocità del veicoloVelocità relativa tra il proprio
veicolo e l’oggetto
Ve ic o l iDa 10 a 180 km/h circaDa 10 a 180 km/h circa
Ciclisti e pedoni*Da 10 a 80 km/h circaDa 10 a 80 km/h circa

327
4 4-5. Uso dei sistemi di supporto alla guida
Guida
*: valido per i veicoli progettati per le regioni dove è possibile il rilevamento di ciclisti e/o pedoni
(P.323)
Il sistema potrebbe non funzionare nei seguenti casi:
●Se un terminale della batteria è stato scollegato e ricollegato e il veicolo non è stato guidato
per un determinato periodo di tempo
●Se la leva del cambio è su R
●Se la spia VSC OFF è accesa (sarà attiva solo la funzione di allarme pre-collisione)
■Funzione di rilevamento oggetti
Il sistema rileva gli oggetti in base alla dimen-
sione, al profilo, al movimento, ecc. Tuttavia,
il sistema potrebbe non rilevare un oggetto a
causa della luminosità dell’area circostante,
del movimento, della postura e dell’angola-
zione dell’oggetto rilevato, che potrebbero
impedire al sistema di funzionare corretta-
mente. (P.328)
Di seguito sono illustrati gli oggetti rilevabili.
Regione A
Regione B
■Annullamento della frenata pre-colli-
sione
Se si verifica una delle seguenti situazioni
durante l’intervento della frenata pre-colli-
sione, quest’ultima verrà annullata:
●il pedale dell’acceleratore viene premuto
con decisione.
●Il volante viene girato in modo brusco o
repentino.
■Condizioni che possono causare l’inter-
vento del sistema anche in assenza di
rischio di collisione
●In alcune situazioni, come quelle riportate
di seguito, il sistema potrebbe stabilire che
esiste la possibilità di uno scontro frontale
ed intervenire.
• Quando si incrocia un oggetto rilevabile,
ecc.
• Quando si cambia corsia mentre si sor-
passa un oggetto rilevabile, ecc.
• Quando ci si avvicina a un oggetto rileva-
bile in una corsia adiacente o sul ciglio
della strada, ad esempio quando si cambia
direzione o si guida su una strada tortuosa
• Quando ci si avvicina rapidamente a un
oggetto rilevabile, ecc.
• Quando ci si avvicina a oggetti posti sul
ciglio della strada, ad esempio oggetti rile-
vabili, guard-rail, pali della luce o del tele-
fono, alberi o muri
• Quando è presente un oggetto rilevabile o
un altro oggetto sul ciglio della strada
all’entrata di una curva

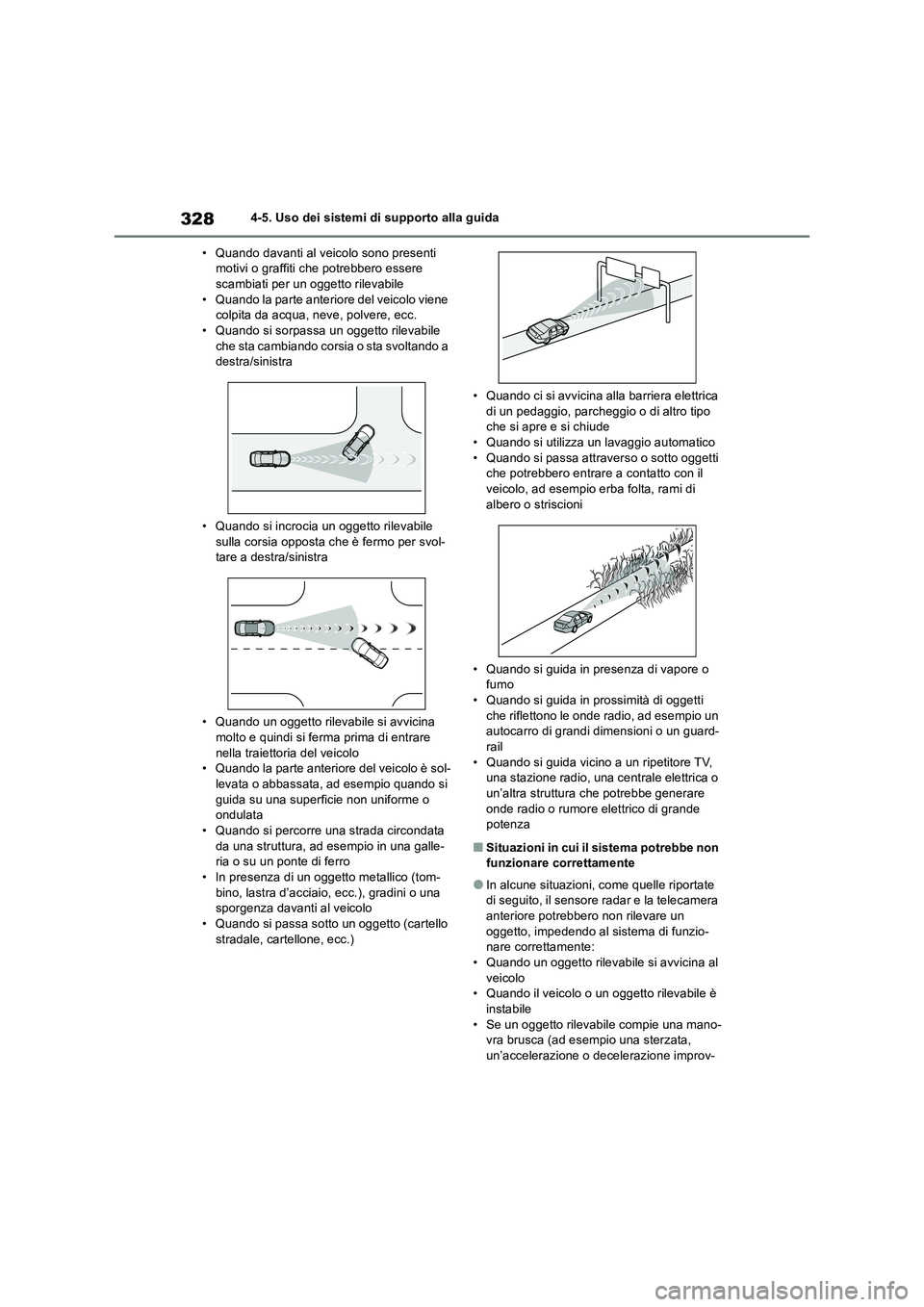

3284-5. Uso dei sistemi di supporto alla guida
• Quando davanti al veicolo sono presenti motivi o graffiti che potrebbero essere scambiati per un oggetto rilevabile
• Quando la parte anteriore del veicolo viene colpita da acqua, neve, polvere, ecc.• Quando si sorpassa un oggetto rilevabile
che sta cambiando corsia o sta svoltando a destra/sinistra
• Quando si incrocia un oggetto rilevabile sulla corsia opposta che è fermo per svol-tare a destra/sinistra
• Quando un oggetto rilevabile si avvicina molto e quindi si ferma prima di entrare
nella traiettoria del veicolo • Quando la parte anteriore del veicolo è sol-levata o abbassata, ad esempio quando si
guida su una superficie non uniforme o ondulata• Quando si percorre una strada circondata
da una struttura, ad esempio in una galle- ria o su un ponte di ferro• In presenza di un oggetto metallico (tom-
bino, lastra d’acciaio, ecc.), gradini o una sporgenza davanti al veicolo• Quando si passa sotto un oggetto (cartello
stradale, cartellone, ecc.)
• Quando ci si avvicina alla barriera elettrica di un pedaggio, parcheggio o di altro tipo che si apre e si chiude
• Quando si utilizza un lavaggio automatico • Quando si passa attraverso o sotto oggetti che potrebbero entrare a contatto con il
veicolo, ad esempio erba folta, rami di albero o striscioni
• Quando si guida in presenza di vapore o fumo• Quando si guida in prossimità di oggetti
che riflettono le onde radio, ad esempio un autocarro di grandi dimensioni o un guard-rail
• Quando si guida vicino a un ripetitore TV, una stazione radio, una centrale elettrica o un’altra struttura che potrebbe generare
onde radio o rumore elettrico di grande potenza
■Situazioni in cui il sistema potrebbe non funzionare correttamente
●In alcune situazioni, come quelle riportate di seguito, il sensore radar e la telecamera
anteriore potrebbero non rilevare un oggetto, impedendo al sistema di funzio-nare correttamente:
• Quando un oggetto rilevabile si avvicina al veicolo• Quando il veicolo o un oggetto rilevabile è
instabile • Se un oggetto rilevabile compie una mano-vra brusca (ad esempio una sterzata,
un’accelerazione o decelerazione improv-
