2018 TOYOTA RAV4 Manuale duso (in Italian)

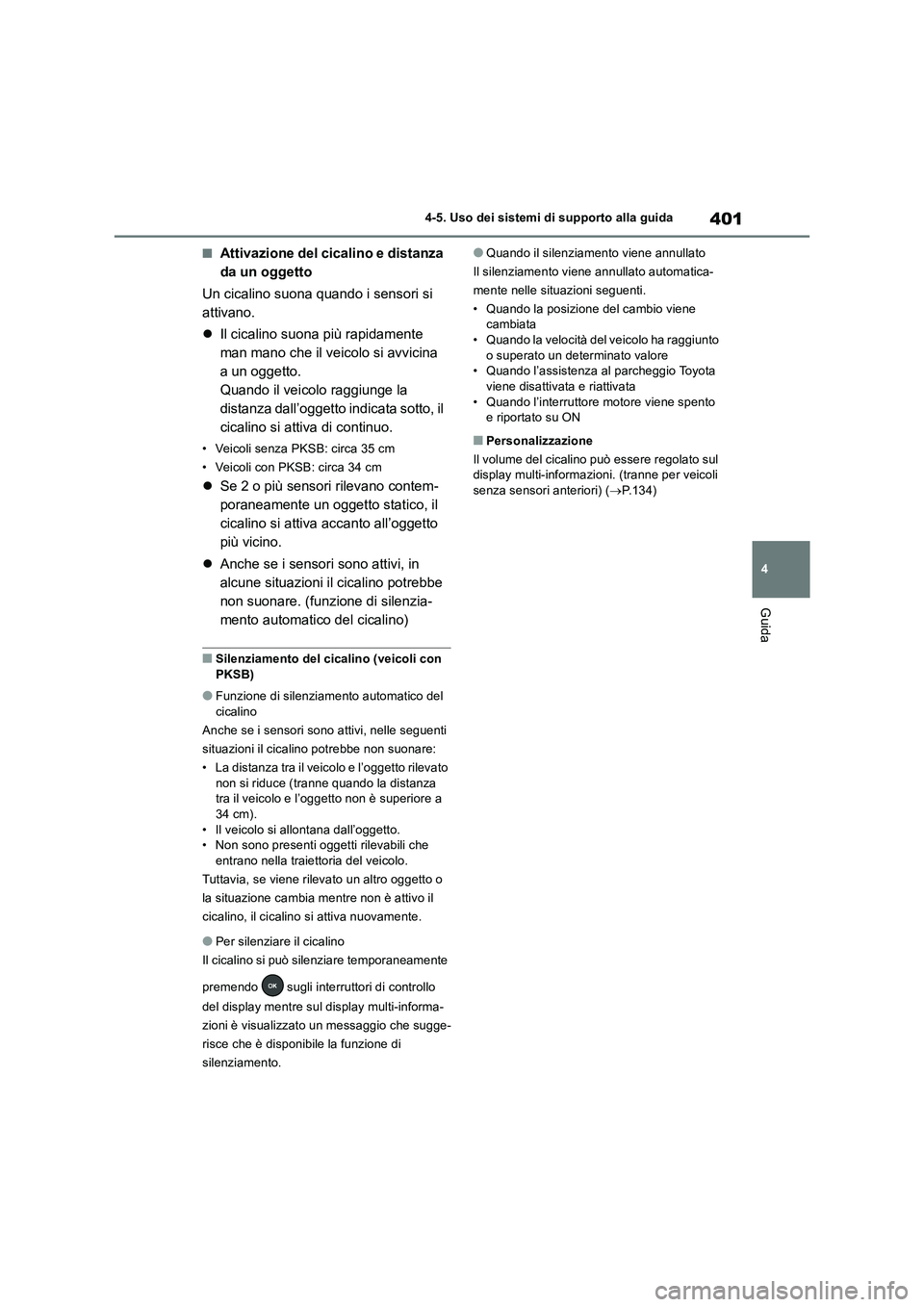

401
4 4-5. Uso dei sistemi di supporto alla guida
Guida
■Attivazione del cicalino e distanza
da un oggetto
Un cicalino suona quando i sensori si
attivano.
Il cicalino suona più rapidamente
man mano che il veicolo si avvicina
a un oggetto.
Quando il veicolo raggiunge la
distanza dall’oggetto indicata sotto, il
cicalino si attiva di continuo.
• Veicoli senza PKSB: circa 35 cm
• Veicoli con PKSB: circa 34 cm
Se 2 o più sensori rilevano contem-
poraneamente un oggetto statico, il
cicalino si attiva accanto all’oggetto
più vicino.
Anche se i sensori sono attivi, in
alcune situazioni il cicalino potrebbe
non suonare. (funzione di silenzia-
mento automatico del cicalino)
■Silenziamento del cicalino (veicoli con
PKSB)
●Funzione di silenziamento automatico del
cicalino
Anche se i sensori sono attivi, nelle seguenti
situazioni il cicalino potrebbe non suonare:
• La distanza tra il veicolo e l’oggetto rilevato
non si riduce (tranne quando la distanza
tra il veicolo e l’oggetto non è superiore a
34 cm).
• Il veicolo si allontana dall’oggetto.
• Non sono presenti oggetti rilevabili che
entrano nella traiettoria del veicolo.
Tuttavia, se viene rilevato un altro oggetto o
la situazione cambia mentre non è attivo il
cicalino, il cicalino si attiva nuovamente.
●Per silenziare il cicalino
Il cicalino si può silenziare temporaneamente
premendo sugli interruttori di controllo
del display mentre sul display multi-informa-
zioni è visualizzato un messaggio che sugge-
risce che è disponibile la funzione di
silenziamento.
●Quando il silenziamento viene annullato
Il silenziamento viene annullato automatica-
mente nelle situazioni seguenti.
• Quando la posizione del cambio viene
cambiata
• Quando la velocità del veicolo ha raggiunto
o superato un determinato valore
• Quando l’assistenza al parcheggio Toyota
viene disattivata e riattivata
• Quando l’interruttore motore viene spento
e riportato su ON
■Personalizzazione
Il volume del cicalino può essere regolato sul
display multi-informazioni. (tranne per veicoli
senza sensori anteriori) (P.134)

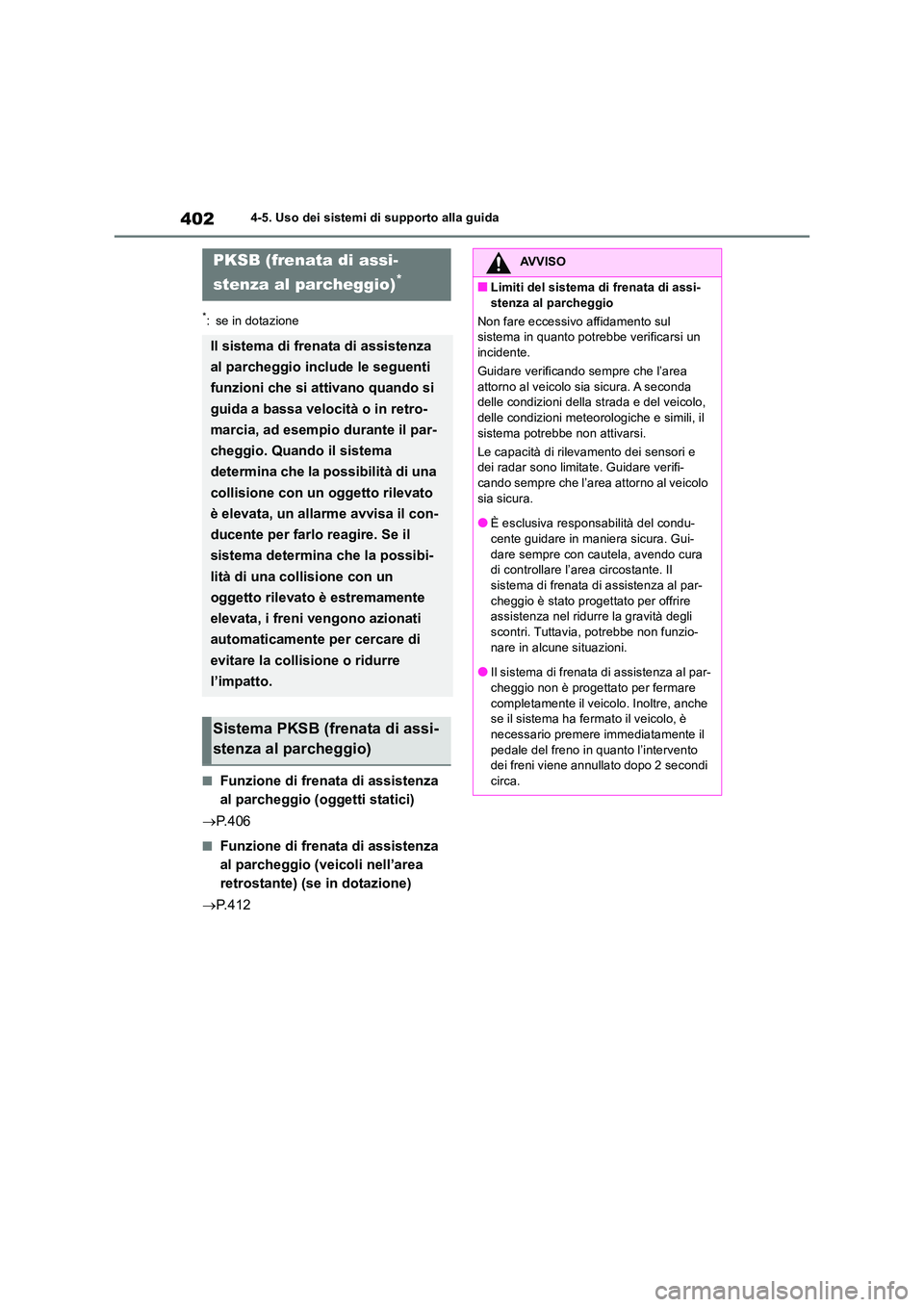

4024-5. Uso dei sistemi di supporto alla guida
*: se in dotazione
■Funzione di frenata di assistenza
al parcheggio (oggetti statici)
 P. 4 0 6
■Funzione di frenata di assistenza
al parcheggio (veicoli nell’area
retrostante) (se in dotazione)
 P. 4 1 2
PKSB (frenata di assi-
stenza al parcheggio)*
Il sistema di frenata di assistenza
al parcheggio include le seguenti
funzioni che si attivano quando si
guida a bassa velocità o in retro-
marcia, ad esempio durante il par-
cheggio. Quando il sistema
determina che la possibilità di una
collisione con un oggetto rilevato
è elevata, un allarme avvisa il con-
ducente per farlo reagire. Se il
sistema determina che la possibi-
lità di una collisione con un
oggetto rilevato è estremamente
elevata, i freni vengono azionati
automaticamente per cercare di
evitare la collisione o ridurre
l’impatto.
Sistema PKSB (frenata di assi-
stenza al parcheggio)
AVVISO
■Limiti del sistema di frenata di assi-
stenza al parcheggio
Non fare eccessivo affidamento sul sistema in quanto potrebbe verificarsi un incidente.
Guidare verificando sempre che l’area
attorno al veicolo sia sicura. A seconda delle condizioni della strada e del veicolo, delle condizioni meteorologiche e simili, il
sistema potrebbe non attivarsi.
Le capacità di rilevamento dei sensori e dei radar sono limitate. Guidare verifi-cando sempre che l’area attorno al veicolo
sia sicura.
●È esclusiva responsabilità del condu- cente guidare in maniera sicura. Gui-
dare sempre con cautela, avendo cura di controllare l’area circostante. Il sistema di frenata di assistenza al par-
cheggio è stato progettato per offrire assistenza nel ridurre la gravità degli scontri. Tuttavia, potrebbe non funzio-
nare in alcune situazioni.
●Il sistema di frenata di assistenza al par- cheggio non è progettato per fermare
completamente il veicolo. Inoltre, anche se il sistema ha fermato il veicolo, è
necessario premere immediatamente il pedale del freno in quanto l’intervento dei freni viene annullato dopo 2 secondi
circa.

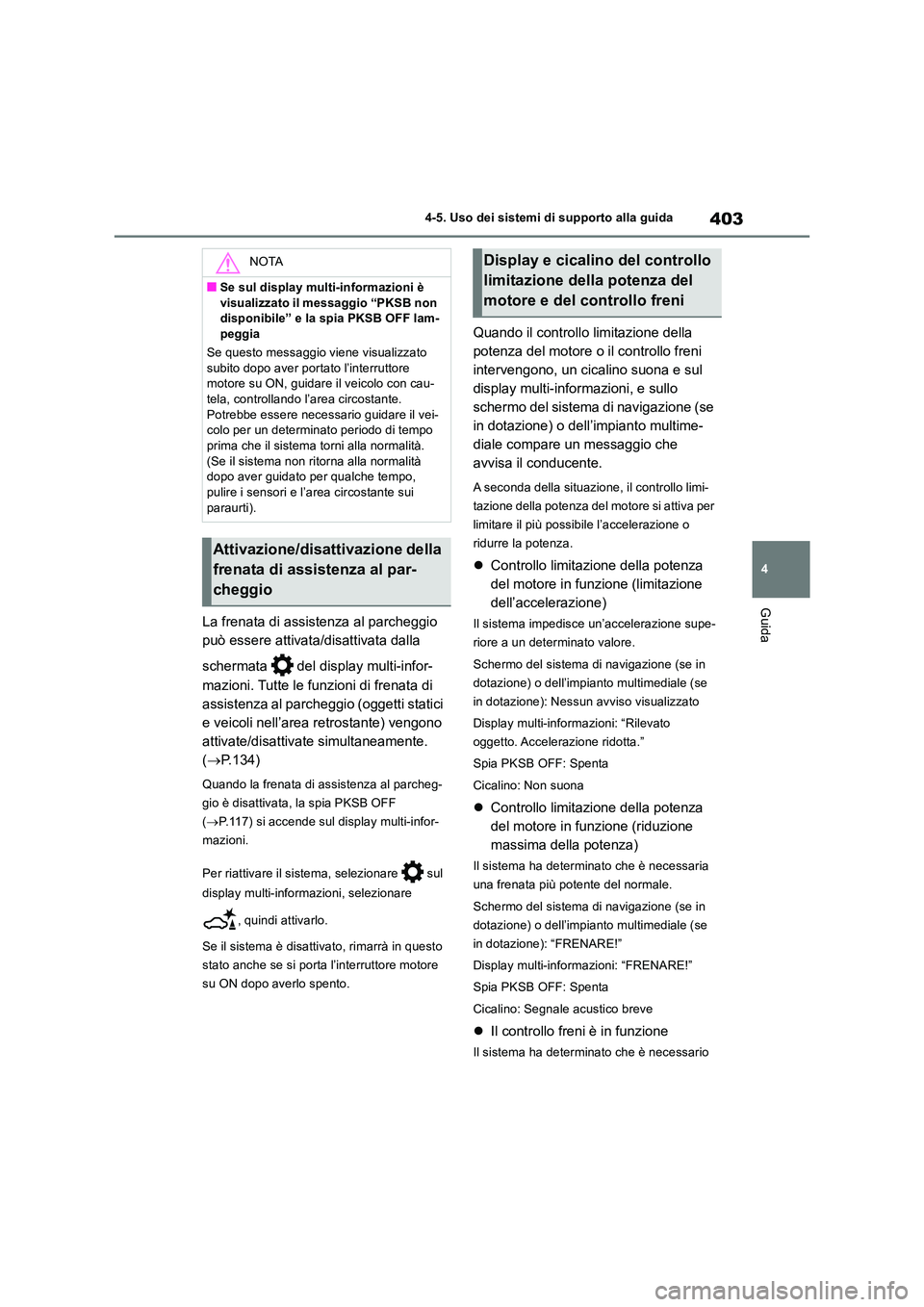

403
4
4-5. Uso dei sistemi di supporto alla guida
Guida
La frenata di assistenza al parcheggio
può essere attivata/disattivata dalla
schermata del display multi-infor-
mazioni. Tutte le funzioni di frenata di
assistenza al parcheggio (oggetti statici
e veicoli nell’area retrostante) vengono
attivate/disattivate simultaneamente.
( P.134)
Quando la frenata di assistenza al parcheg-
gio è disattivata, la spia PKSB OFF
( P.117) si accende sul display multi-infor-
mazioni.
Per riattivare il sistema, selezionare sul
display multi-informazioni, selezionare
, quindi attivarlo.
Se il sistema è disattivato, rimarrà in questo
stato anche se si porta l’interruttore motore
su ON dopo averlo spento.
Quando il controllo limitazione della
potenza del motore o il controllo freni
intervengono, un cicalino suona e sul
display multi-informazioni, e sullo
schermo del sistema di navigazione (se
in dotazione) o dell’impianto multime-
diale compare un messaggio che
avvisa il conducente.
A seconda della situazione, il controllo limi-
tazione della potenza del motore si attiva per
limitare il più possibile l’accelerazione o
ridurre la potenza.
 Controllo limitazione della potenza
del motore in funzione (limitazione
dell’accelerazione)
Il sistema impedisce un’accelerazione supe-
riore a un determinato valore.
Schermo del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): Nessun avviso visualizzato
Display multi-informazioni: “Rilevato
oggetto. Accelerazione ridotta.”
Spia PKSB OFF: Spenta
Cicalino: Non suona
 Controllo limitazione della potenza
del motore in funzione (riduzione
massima della potenza)
Il sistema ha determinato che è necessaria
una frenata più potente del normale.
Schermo del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): “FRENARE!”
Display multi-informazioni: “FRENARE!”
Spia PKSB OFF: Spenta
Cicalino: Segnale acustico breve
 Il controllo freni è in funzione
Il sistema ha determinato che è necessario
NOTA
■Se sul display multi-informazioni è
visualizzato il messaggio “PKSB non disponibile” e la spia PKSB OFF lam-peggia
Se questo messaggio viene visualizzato
subito dopo aver portato l’interruttore motore su ON, guidare il veicolo con cau-tela, controllando l’area circostante.
Potrebbe essere necessario guidare il vei- colo per un determinato periodo di tempo prima che il sistema torni alla normalità.
(Se il sistema non ritorna alla normalità dopo aver guidato per qualche tempo, pulire i sensori e l’area circostante sui
paraurti).
Attivazione/disattivazione della
frenata di assistenza al par-
cheggio
Display e cicalino del controllo
limitazione della potenza del
motore e del controllo freni

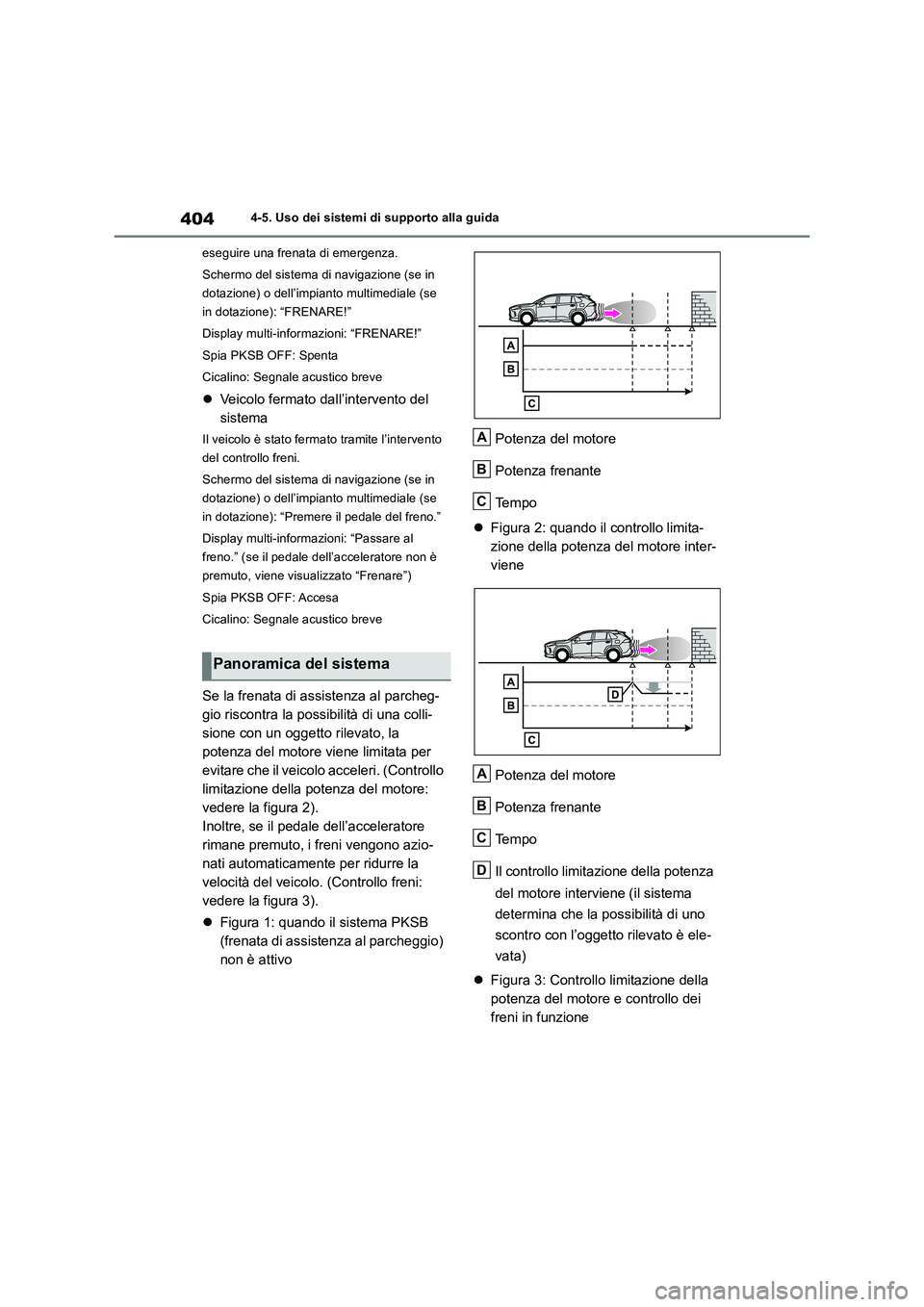

4044-5. Uso dei sistemi di supporto alla guida
eseguire una frenata di emergenza.
Schermo del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): “FRENARE!”
Display multi-informazioni: “FRENARE!”
Spia PKSB OFF: Spenta
Cicalino: Segnale acustico breve
Veicolo fermato dall’intervento del
sistema
Il veicolo è stato fermato tramite l’intervento
del controllo freni.
Schermo del sistema di navigazione (se in
dotazione) o dell’impianto multimediale (se
in dotazione): “Premere il pedale del freno.”
Display multi-informazioni: “Passare al
freno.” (se il pedale dell’acceleratore non è
premuto, viene visualizzato “Frenare”)
Spia PKSB OFF: Accesa
Cicalino: Segnale acustico breve
Se la frenata di assistenza al parcheg-
gio riscontra la possibilità di una colli-
sione con un oggetto rilevato, la
potenza del motore viene limitata per
evitare che il veicolo acceleri. (Controllo
limitazione della potenza del motore:
vedere la figura 2).
Inoltre, se il pedale dell’acceleratore
rimane premuto, i freni vengono azio-
nati automaticamente per ridurre la
velocità del veicolo. (Controllo freni:
vedere la figura 3).
Figura 1: quando il sistema PKSB
(frenata di assistenza al parcheggio)
non è attivoPotenza del motore
Potenza frenante
Te m p o
Figura 2: quando il controllo limita-
zione della potenza del motore inter-
viene
Potenza del motore
Potenza frenante
Te m p o
Il controllo limitazione della potenza
del motore interviene (il sistema
determina che la possibilità di uno
scontro con l’oggetto rilevato è ele-
vata)
Figura 3: Controllo limitazione della
potenza del motore e controllo dei
freni in funzione
Panoramica del sistema
A
B
C
A
B
C
D

405

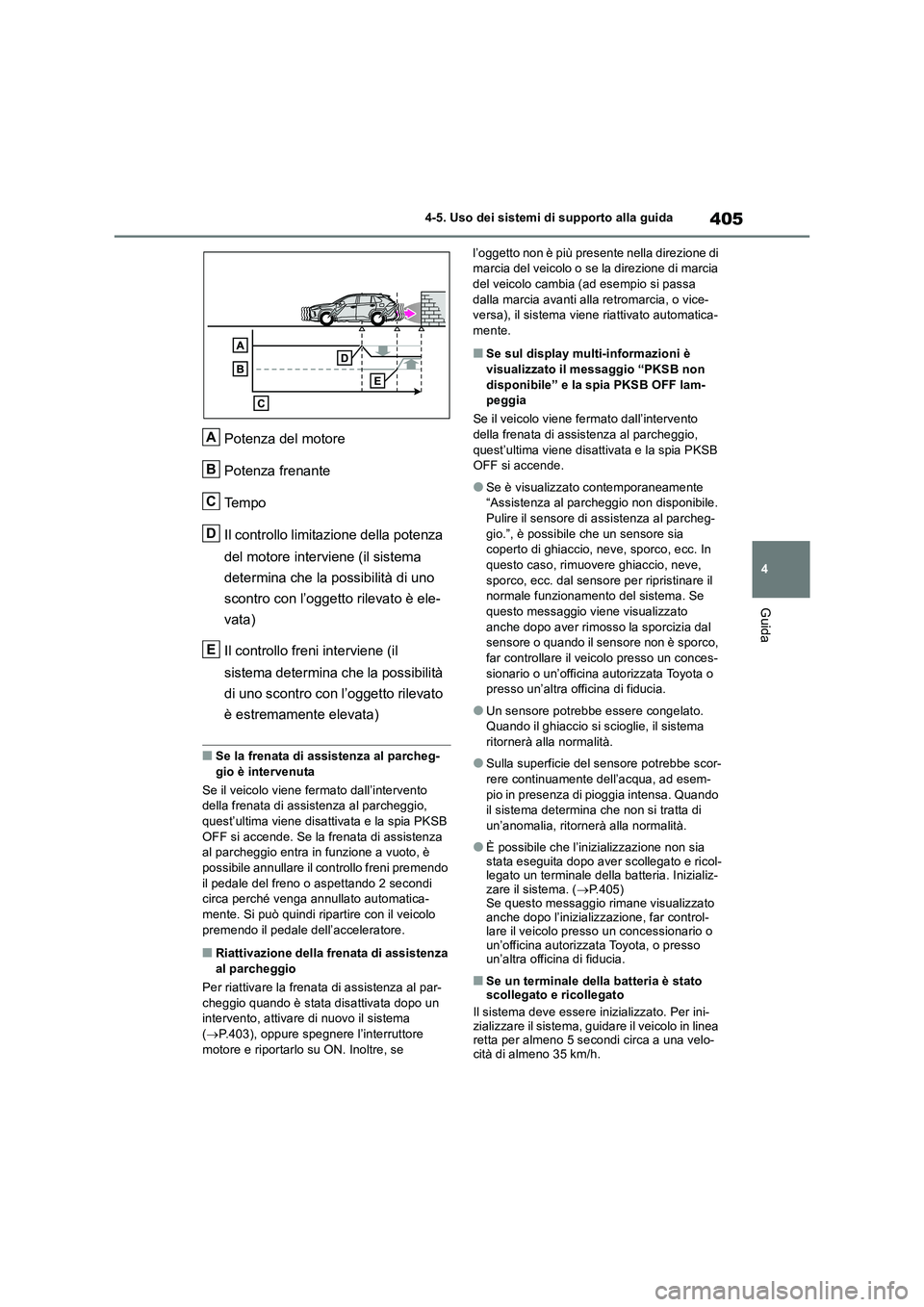

4 4-5. Uso dei sistemi di supporto alla guida
Guida
Potenza del motore
Potenza frenante
Te m p o
Il controllo limitazione della potenza
del motore interviene (il sistema
determina che la possibilità di uno
scontro con l’oggetto rilevato è ele-
vata)
Il controllo freni interviene (il
sistema determina che la possibilità
di uno scontro con l’oggetto rilevato
è estremamente elevata)
■Se la frenata di assistenza al parcheg-
gio è intervenuta
Se il veicolo viene fermato dall’intervento
della frenata di assistenza al parcheggio,
quest’ultima viene disattivata e la spia PKSB
OFF si accende. Se la frenata di assistenza
al parcheggio entra in funzione a vuoto, è
possibile annullare il controllo freni premendo
il pedale del freno o aspettando 2 secondi
circa perché venga annullato automatica-
mente. Si può quindi ripartire con il veicolo
premendo il pedale dell’acceleratore.
■Riattivazione della frenata di assistenza
al parcheggio
Per riattivare la frenata di assistenza al par-
cheggio quando è stata disattivata dopo un
intervento, attivare di nuovo il sistema
(P.403), oppure spegnere l’interruttore
motore e riportarlo su ON. Inoltre, se l’oggetto non è più presente nella direzione di
marcia del veicolo o se la direzione di marcia
del veicolo cambia (ad esempio si passa
dalla marcia avanti alla retromarcia, o vice-
versa), il sistema viene riattivato automatica-
mente.
■Se sul display multi-informazioni è
visualizzato il messaggio “PKSB non
disponibile” e la spia PKSB OFF lam-
peggia
Se il veicolo viene fermato dall’intervento
della frenata di assistenza al parcheggio,
quest’ultima viene disattivata e la spia PKSB
OFF si accende.
●Se è visualizzato contemporaneamente
“Assistenza al parcheggio non disponibile.
Pulire il sensore di assistenza al parcheg-
gio.”, è possibile che un sensore sia
coperto di ghiaccio, neve, sporco, ecc. In
questo caso, rimuovere ghiaccio, neve,
sporco, ecc. dal sensore per ripristinare il
normale funzionamento del sistema. Se
questo messaggio viene visualizzato
anche dopo aver rimosso la sporcizia dal
sensore o quando il sensore non è sporco,
far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota o
presso un’altra officina di fiducia.
●Un sensore potrebbe essere congelato.
Quando il ghiaccio si scioglie, il sistema
ritornerà alla normalità.
●Sulla superficie del sensore potrebbe scor-
rere continuamente dell’acqua, ad esem-
pio in presenza di pioggia intensa. Quando
il sistema determina che non si tratta di
un’anomalia, ritornerà alla normalità.
●È possibile che l’inizializzazione non sia
stata eseguita dopo aver scollegato e ricol-
legato un terminale della batteria. Inizializ-
zare il sistema. (P.405)
Se questo messaggio rimane visualizzato
anche dopo l’inizializzazione, far control-
lare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
■Se un terminale della batteria è stato
scollegato e ricollegato
Il sistema deve essere inizializzato. Per ini-
zializzare il sistema, guidare il veicolo in linea
retta per almeno 5 secondi circa a una velo-
cità di almeno 35 km/h.
A
B
C
D
E

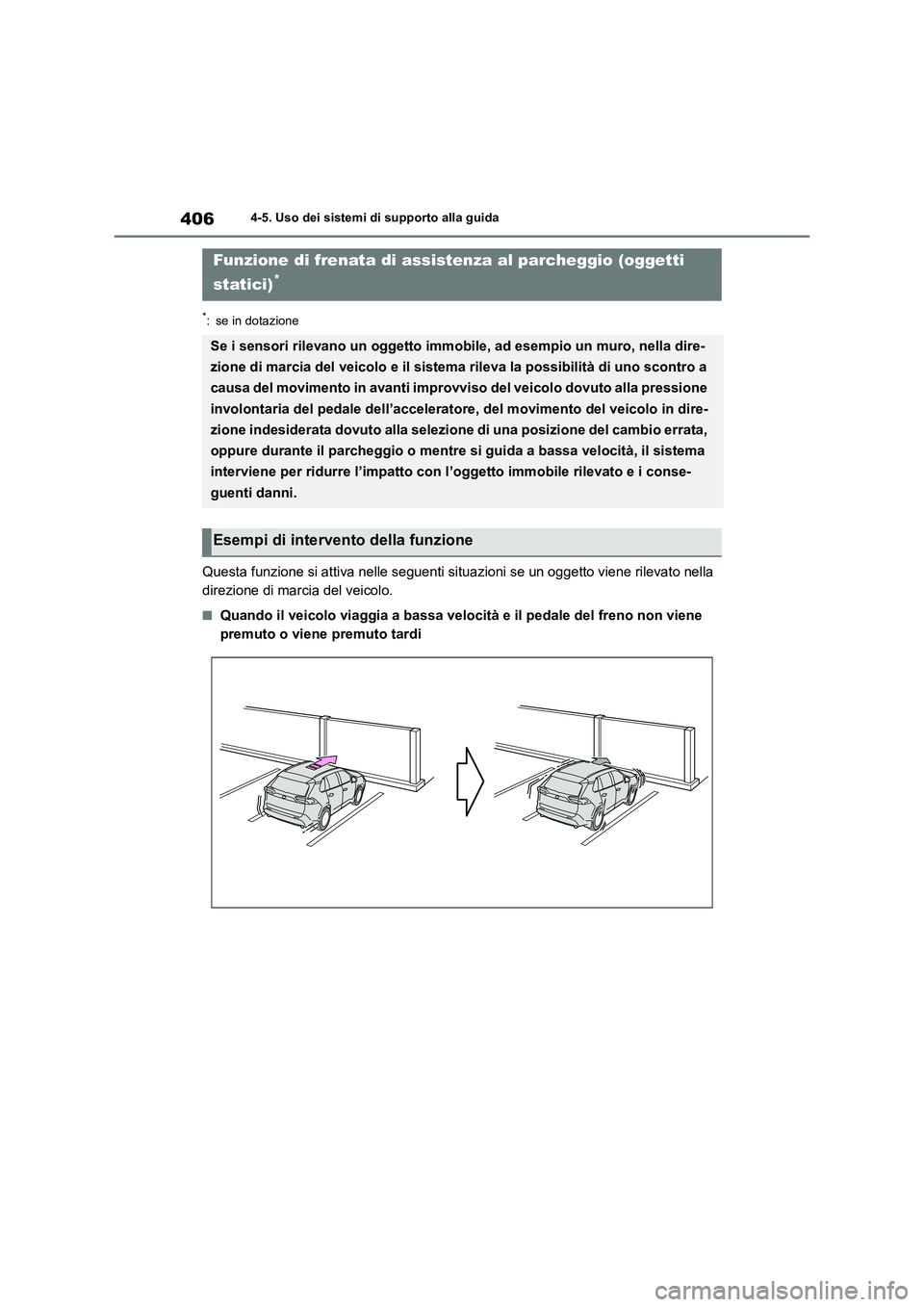

4064-5. Uso dei sistemi di supporto alla guida
*: se in dotazione
Questa funzione si attiva nelle seguenti situazioni se un oggetto viene rilevato nella
direzione di marcia del veicolo.
■Quando il veicolo viaggia a bassa velocità e il pedale del freno non viene
premuto o viene premuto tardi
Funzione di frenata di assistenza al parcheggio (oggetti
statici)
*
Se i sensori rilevano un oggetto immobile, ad esempio un muro, nella dire-
zione di marcia del veicolo e il sistema rileva la possibilità di uno scontro a
causa del movimento in avanti improvviso del veicolo dovuto alla pressione
involontaria del pedale dell’acceleratore, del movimento del veicolo in dire-
zione indesiderata dovuto alla selezione di una posizione del cambio errata,
oppure durante il parcheggio o mentre si guida a bassa velocità, il sistema
interviene per ridurre l’impatto con l’oggetto immobile rilevato e i conse-
guenti danni.
Esempi di intervento della funzione

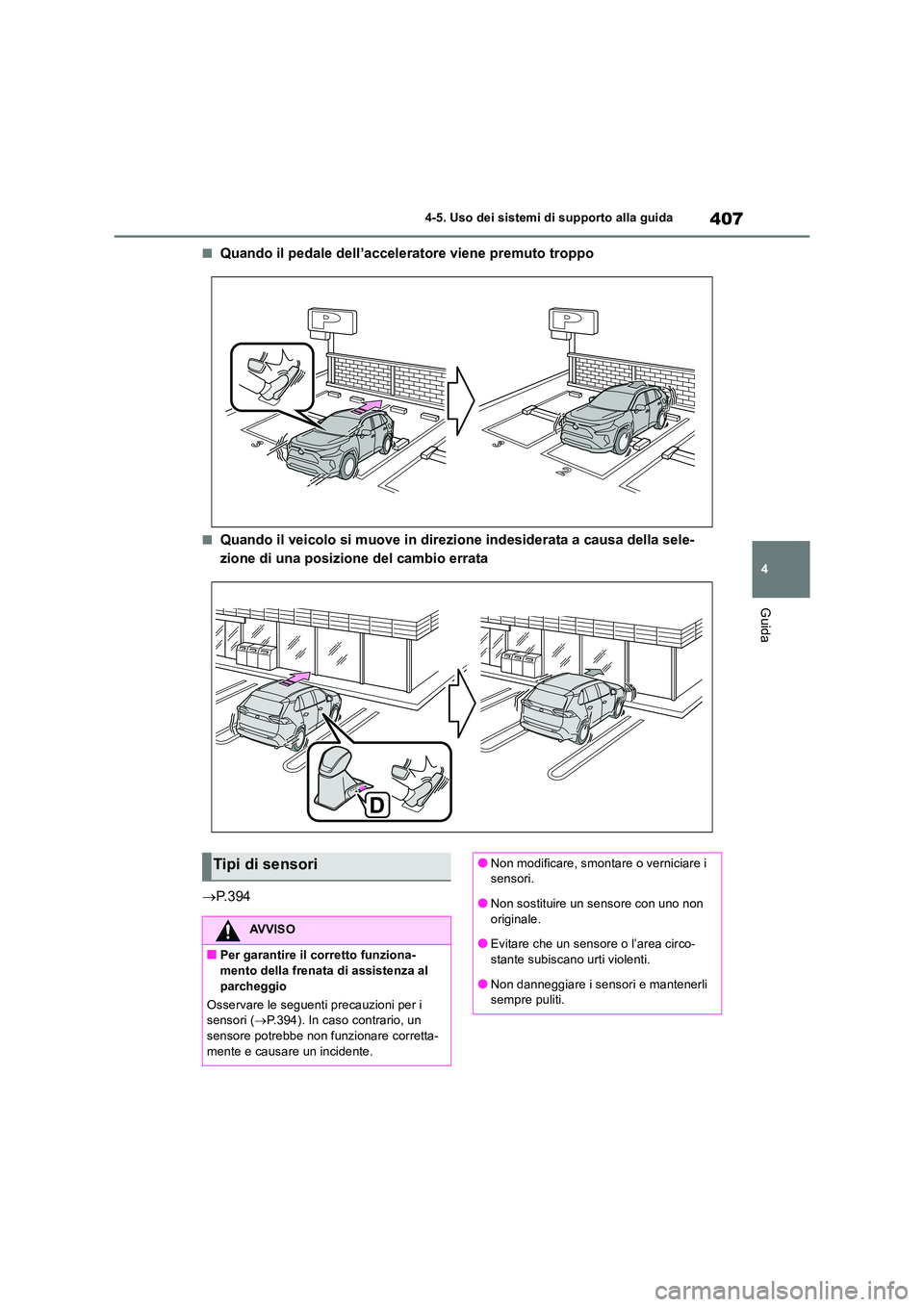

407
4
4-5. Uso dei sistemi di supporto alla guida
Guida
■Quando il pedale dell’acceleratore viene premuto troppo
■Quando il veicolo si muove in direzione indesiderata a causa della sele-
zione di una posizione del cambio errata
 P. 3 9 4
Tipi di sensori
AVVISO
■Per garantire il corretto funziona- mento della frenata di assistenza al
parcheggio
Osservare le seguenti precauzioni per i sensori ( P.394). In caso contrario, un sensore potrebbe non funzionare corretta-
mente e causare un incidente.
●Non modificare, smontare o verniciare i sensori.
●Non sostituire un sensore con uno non originale.
●Evitare che un sensore o l’area circo-
stante subiscano urti violenti.
●Non danneggiare i sensori e mantenerli sempre puliti.

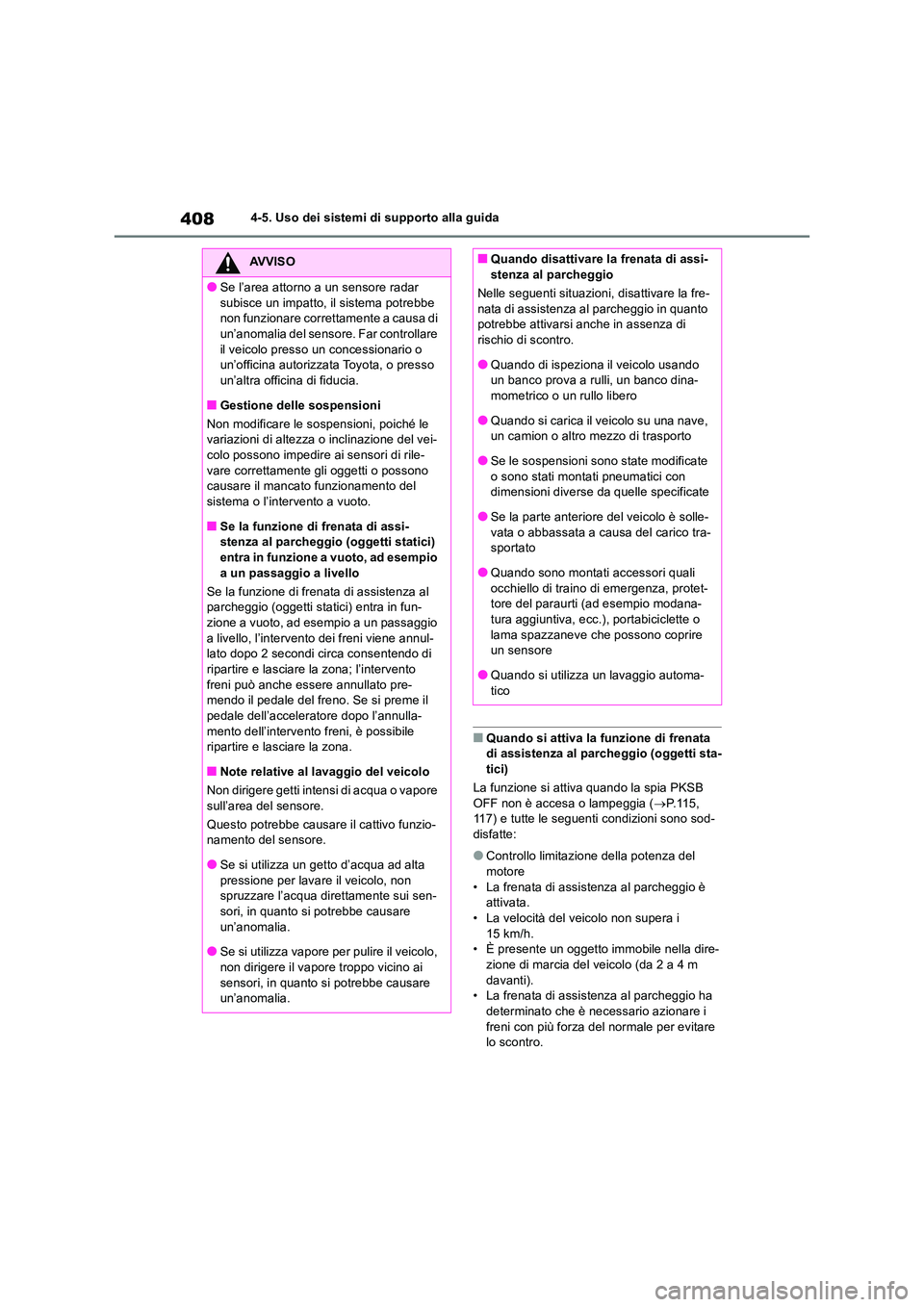

4084-5. Uso dei sistemi di supporto alla guida
■Quando si attiva la funzione di frenata di assistenza al parcheggio (oggetti sta-
tici)
La funzione si attiva quando la spia PKSB OFF non è accesa o lampeggia ( P. 1 1 5 , 117) e tutte le seguenti condizioni sono sod-
disfatte:
●Controllo limitazione della potenza del
motore • La frenata di assistenza al parcheggio è attivata.
• La velocità del veicolo non supera i 15 km/h.• È presente un oggetto immobile nella dire-
zione di marcia del veicolo (da 2 a 4 m davanti).• La frenata di assistenza al parcheggio ha
determinato che è necessario azionare i freni con più forza del normale per evitare lo scontro.
AVVISO
●Se l’area attorno a un sensore radar
subisce un impatto, il sistema potrebbe non funzionare correttamente a causa di un’anomalia del sensore. Far controllare
il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■Gestione delle sospensioni
Non modificare le sospensioni, poiché le variazioni di altezza o inclinazione del vei-colo possono impedire ai sensori di rile-
vare correttamente gli oggetti o possono causare il mancato funzionamento del sistema o l’intervento a vuoto.
■Se la funzione di frenata di assi-stenza al parcheggio (oggetti statici) entra in funzione a vuoto, ad esempio
a un passaggio a livello
Se la funzione di frenata di assistenza al parcheggio (oggetti statici) entra in fun-zione a vuoto, ad esempio a un passaggio
a livello, l’intervento dei freni viene annul- lato dopo 2 secondi circa consentendo di ripartire e lasciare la zona; l’intervento
freni può anche essere annullato pre- mendo il pedale del freno. Se si preme il
pedale dell’acceleratore dopo l’annulla- mento dell’intervento freni, è possibile ripartire e lasciare la zona.
■Note relative al lavaggio del veicolo
Non dirigere getti intensi di acqua o vapore sull’area del sensore.
Questo potrebbe causare il cattivo funzio- namento del sensore.
●Se si utilizza un getto d’acqua ad alta pressione per lavare il veicolo, non spruzzare l’acqua direttamente sui sen-
sori, in quanto si potrebbe causare un’anomalia.
●Se si utilizza vapore per pulire il veicolo,
non dirigere il vapore troppo vicino ai sensori, in quanto si potrebbe causare un’anomalia.
■Quando disattivare la frenata di assi-stenza al parcheggio
Nelle seguenti situazioni, disattivare la fre-
nata di assistenza al parcheggio in quanto potrebbe attivarsi anche in assenza di rischio di scontro.
●Quando di ispeziona il veicolo usando un banco prova a rulli, un banco dina-mometrico o un rullo libero
●Quando si carica il veicolo su una nave, un camion o altro mezzo di trasporto
●Se le sospensioni sono state modificate
o sono stati montati pneumatici con dimensioni diverse da quelle specificate
●Se la parte anteriore del veicolo è solle-
vata o abbassata a causa del carico tra- sportato
●Quando sono montati accessori quali
occhiello di traino di emergenza, protet- tore del paraurti (ad esempio modana-tura aggiuntiva, ecc.), portabiciclette o
lama spazzaneve che possono coprire un sensore
●Quando si utilizza un lavaggio automa-
tico
