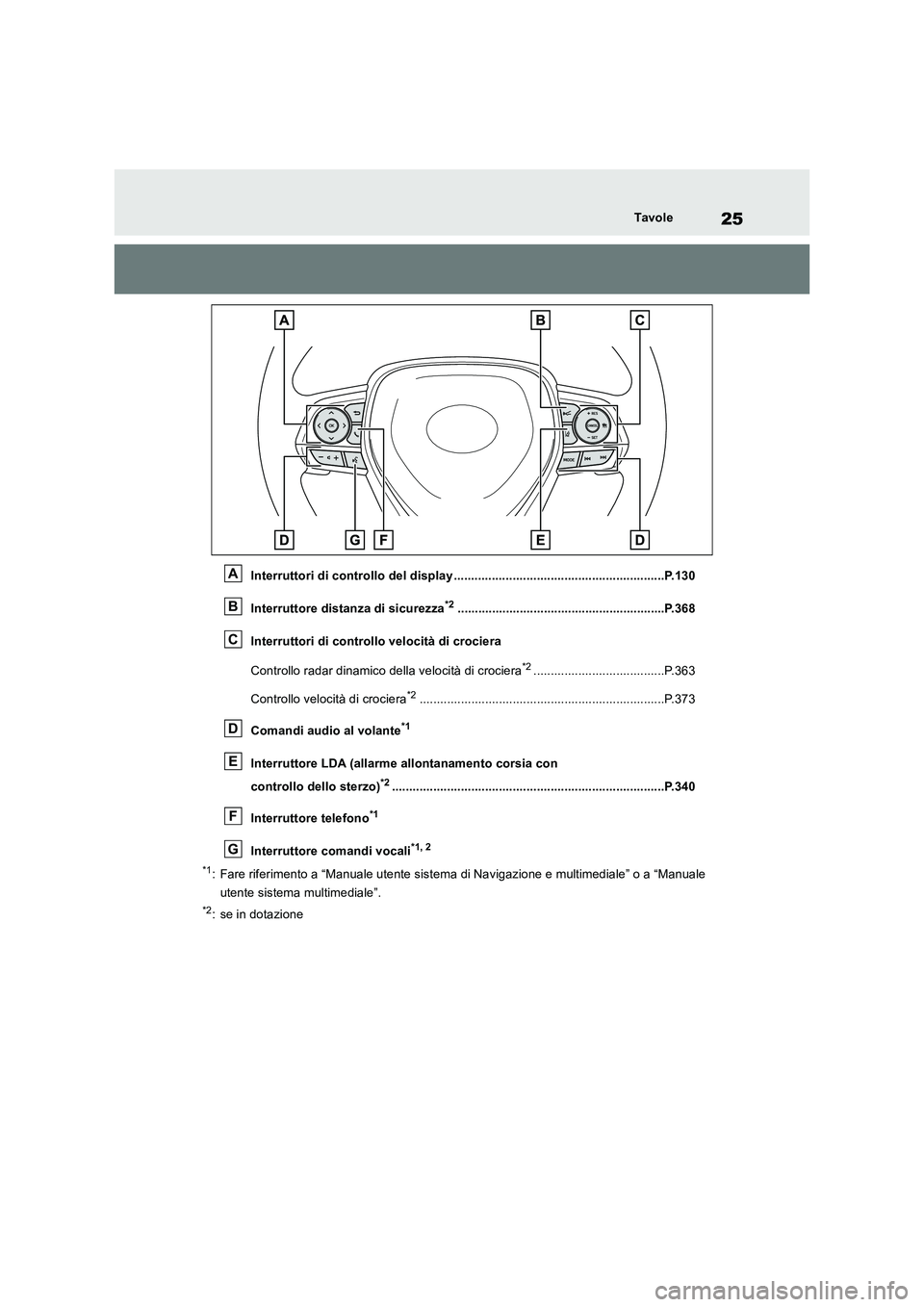

2018 TOYOTA RAV4 Manuale duso (in Italian)

25Tavole
Interruttori di controllo del display .............................................................P.130
Interruttore distanza di sicurezza
*2............................................................P.368
Interruttori di controllo velocità di crociera
Controllo radar dinamico della velocità di crociera
*2......................................P.363
Controllo velocità di crociera
*2.......................................................................P.373
Comandi audio al volante
*1
Interruttore LDA (allarme allontanamento corsia con
controllo dello sterzo)
*2...............................................................................P.340
Interruttore telefono
*1
Interruttore comandi vocali*1, 2
*1
: Fare riferimento a “Manuale utente sistema di Navigazione e multimediale” o a “Manuale
utente sistema multimediale”.
*2: se in dotazione
A
B
C
D
E
F
G

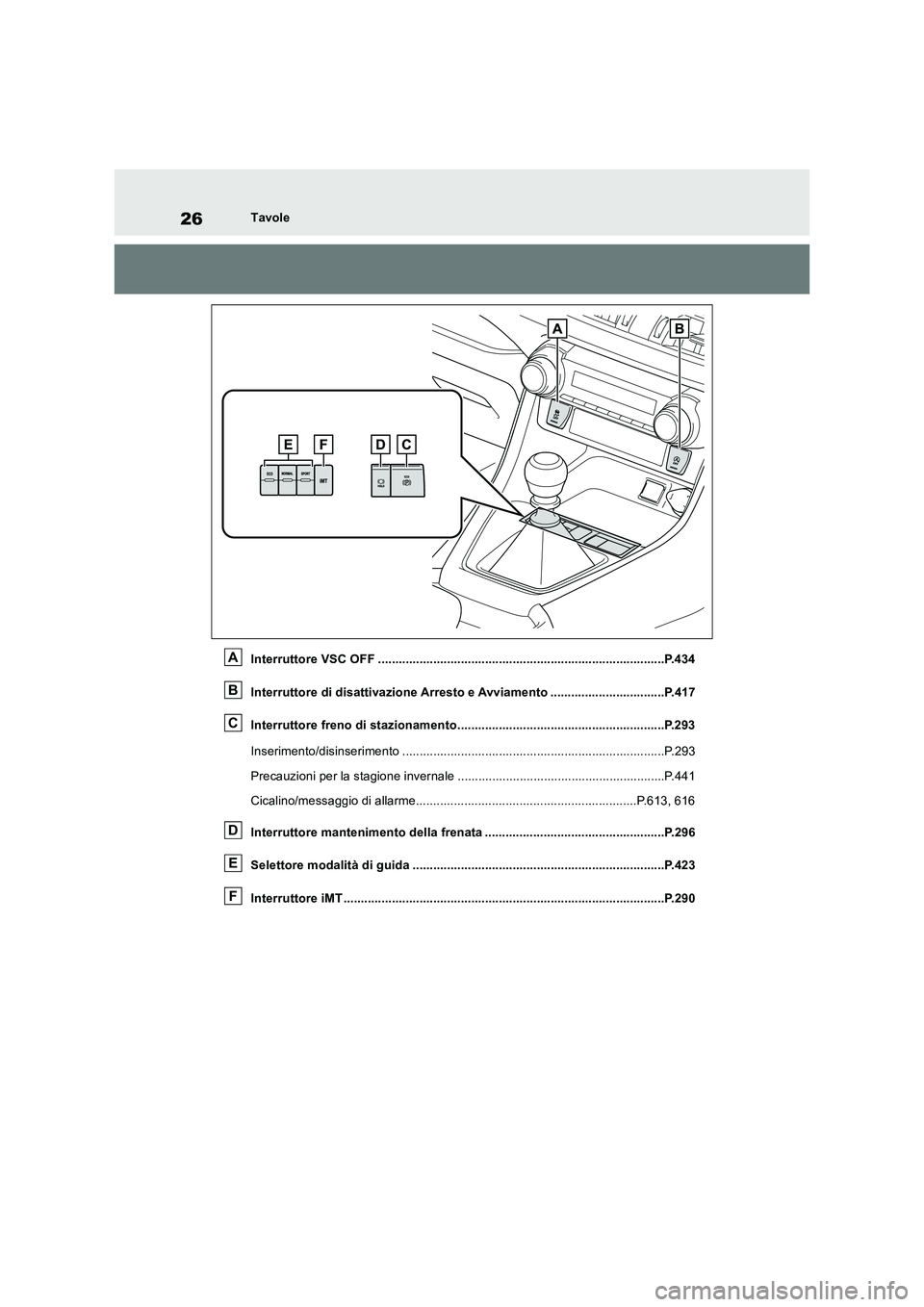

26Tavole
Interruttore VSC OFF ...................................................................................P.434
Interruttore di disattivazione Arresto e Avviamento .................................P.417
Interruttore freno di stazionamento............................................................P.293
Inserimento/disinserimento ............................................................................P.293
Precauzioni per la stagione invernale ............................................................P.441
Cicalino/messaggio di allarme................................................................P.613, 616
Interruttore mantenimento della frenata ....................................................P.296
Selettore modalità di guida .........................................................................P.423
Interruttore iMT .............................................................................................P.290
A
B
C
D
E
F

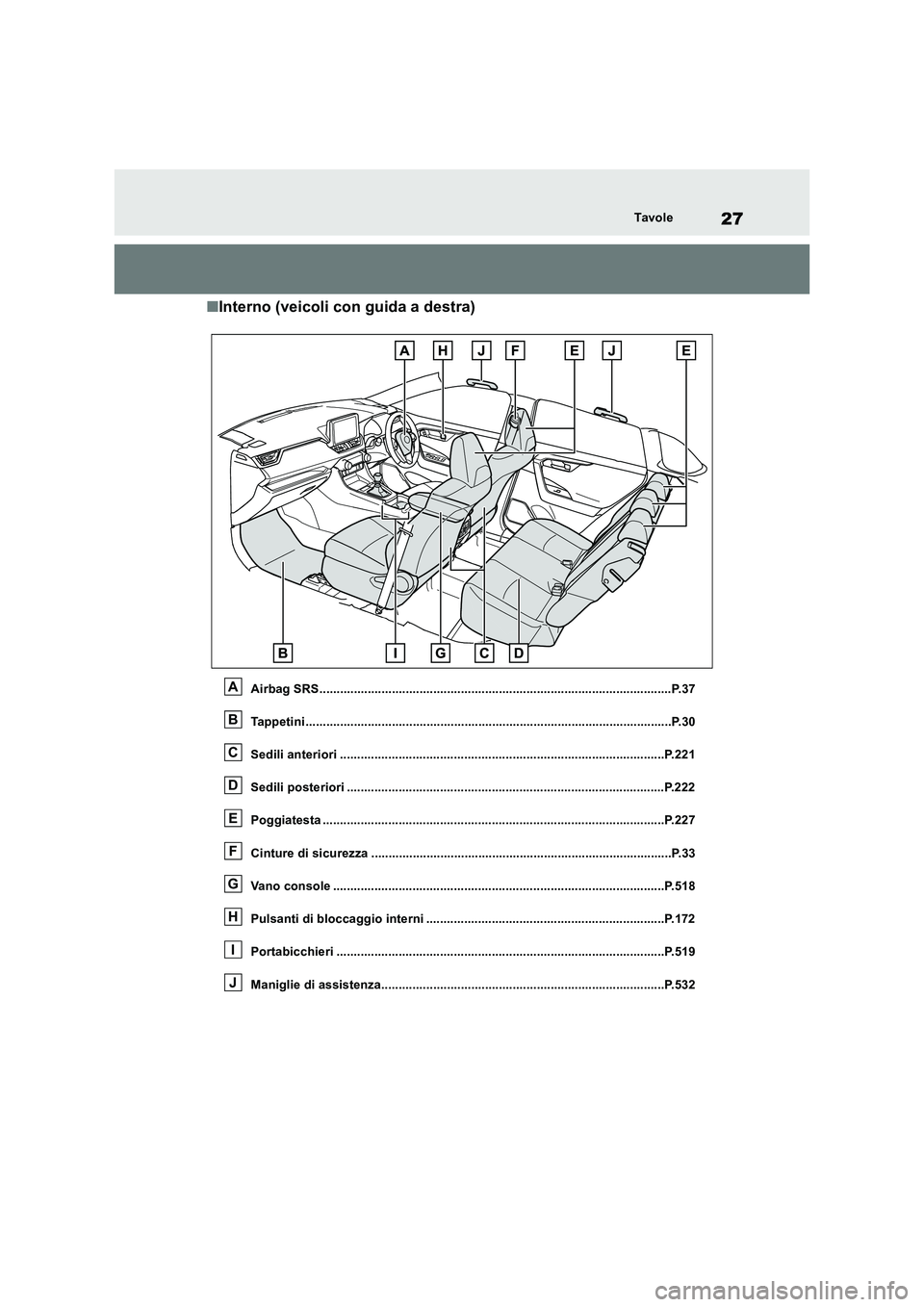

27Tavole
■Interno (veicoli con guida a destra)
Airbag SRS......................................................................................................P.37
Tappetini..........................................................................................................P.30
Sedili anteriori ..............................................................................................P.221
Sedili posteriori ............................................................................................P.222
Poggiatesta ...................................................................................................P.227
Cinture di sicurezza .......................................................................................P.33
Vano console ................................................................................................P.518
Pulsanti di bloccaggio interni .....................................................................P.172
Portabicchieri ...............................................................................................P.519
Maniglie di assistenza..................................................................................P.532A
B
C
D
E
F
G
H
I
J

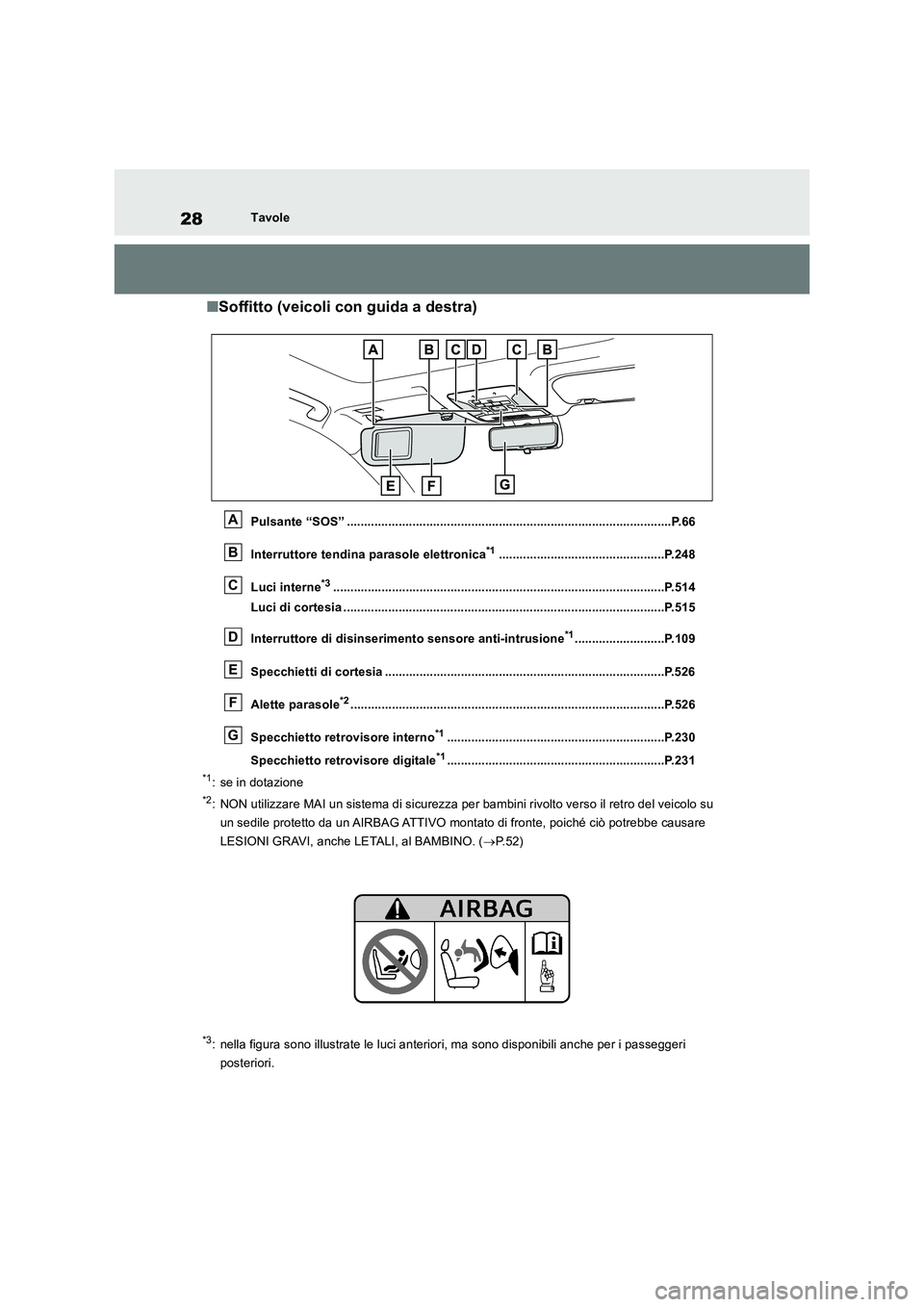

28Tavole
■Soffitto (veicoli con guida a destra)
Pulsante “SOS” ..............................................................................................P.66
Interruttore tendina parasole elettronica*1................................................P.248
Luci interne*3................................................................................................P.514
Luci di cortesia .............................................................................................P.515
Interruttore di disinserimento sensore anti-intrusione*1..........................P.109
Specchietti di cortesia .................................................................................P.526
Alette parasole*2...........................................................................................P.526
Specchietto retrovisore interno*1...............................................................P.230
Specchietto retrovisore digitale*1...............................................................P.231
*1: se in dotazione
*2: NON utilizzare MAI un sistema di sicurezza per bambini rivolto verso il retro del veicolo su
un sedile protetto da un AIRBAG ATTIVO mont ato di fronte, poiché ciò potrebbe causare
LESIONI GRAVI, anche LETALI, al BAMBINO. ( P.52)
*3: nella figura sono illustrate le luci anteriori, ma sono disponibili anche per i passeggeri
posteriori.
A
B
C
D
E
F
G

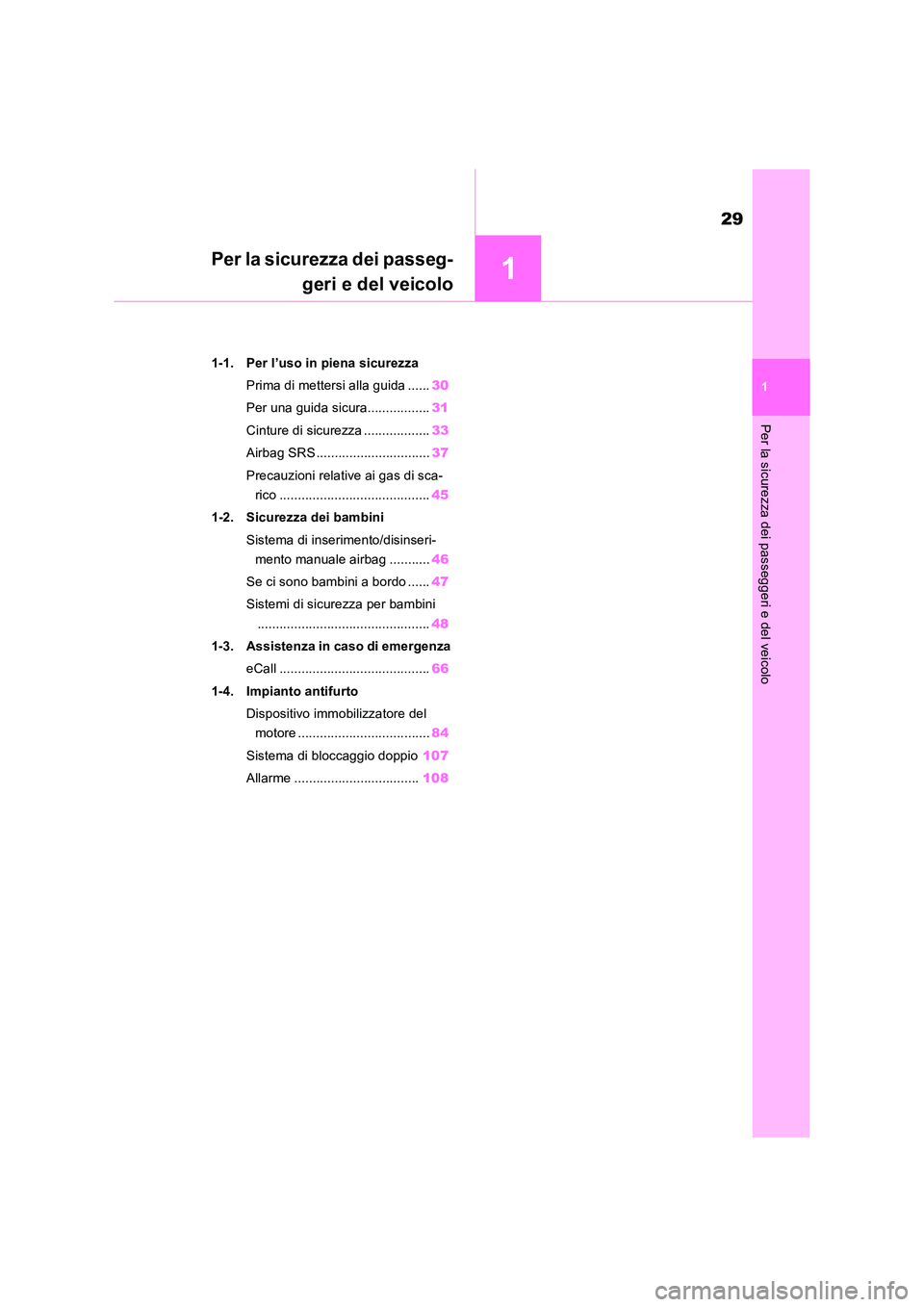

1
29
1
Per la sicurezza dei passeggeri e del veicolo
Per la sicurezza dei passeg-
geri e del veicolo
1-1. Per l’uso in piena sicurezza
Prima di mettersi alla guida ...... 30
Per una guida sicura................. 31
Cinture di sicurezza .................. 33
Airbag SRS ............................... 37
Precauzioni relative ai gas di sca-
rico ......................................... 45
1-2. Sicurezza dei bambini
Sistema di inserimento/disinseri-
mento manuale airbag ........... 46
Se ci sono bambini a bordo ...... 47
Sistemi di sicurezza per bambini
............................................... 48
1-3. Assistenza in caso di emergenza
eCall ......................................... 66
1-4. Impianto antifurto
Dispositivo immobilizzatore del
motore .................................... 84
Sistema di bloccaggio doppio 107
Allarme .................................. 108

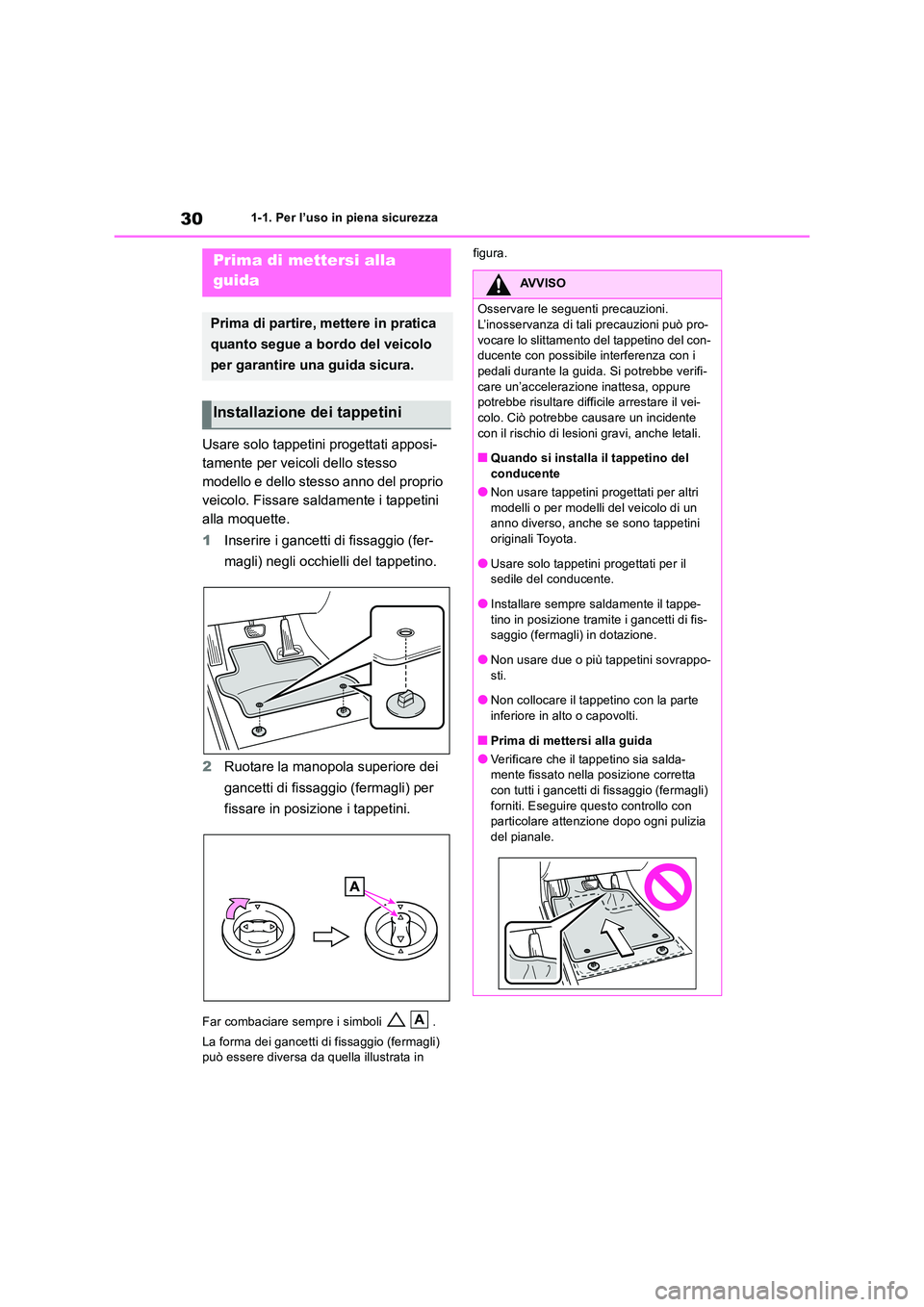

301-1. Per l’uso in piena sicurezza
1-1.Per l’uso in piena s ic urez za
Usare solo tappetini progettati apposi-
tamente per veicoli dello stesso
modello e dello stesso anno del proprio
veicolo. Fissare saldamente i tappetini
alla moquette.
1 Inserire i gancetti di fissaggio (fer-
magli) negli occhielli del tappetino.
2 Ruotare la manopola superiore dei
gancetti di fissaggio (fermagli) per
fissare in posizione i tappetini.
Far combaciare sempre i simboli .
La forma dei gancetti di fissaggio (fermagli) può essere diversa da quella illustrata in
figura.Prima di mettersi alla
guida
Prima di partire, mettere in pratica
quanto segue a bordo del veicolo
per garantire una guida sicura.
Installazione dei tappetini
A
AVVISO
Osservare le seguenti precauzioni. L’inosservanza di tali precauzioni può pro-
vocare lo slittamento del tappetino del con- ducente con possibile interferenza con i pedali durante la guida. Si potrebbe verifi-
care un’accelerazione inattesa, oppure potrebbe risultare difficile arrestare il vei-colo. Ciò potrebbe causare un incidente
con il rischio di lesioni gravi, anche letali.
■Quando si installa il tappetino del conducente
●Non usare tappetini progettati per altri
modelli o per modelli del veicolo di un anno diverso, anche se sono tappetini originali Toyota.
●Usare solo tappetini progettati per il sedile del conducente.
●Installare sempre saldamente il tappe-
tino in posizione tramite i gancetti di fis- saggio (fermagli) in dotazione.
●Non usare due o più tappetini sovrappo-
sti.
●Non collocare il tappetino con la parte
inferiore in alto o capovolti.
■Prima di mettersi alla guida
●Verificare che il tappetino sia salda- mente fissato nella posizione corretta
con tutti i gancetti di fissaggio (fermagli) forniti. Eseguire questo controllo con particolare attenzione dopo ogni pulizia
del pianale.

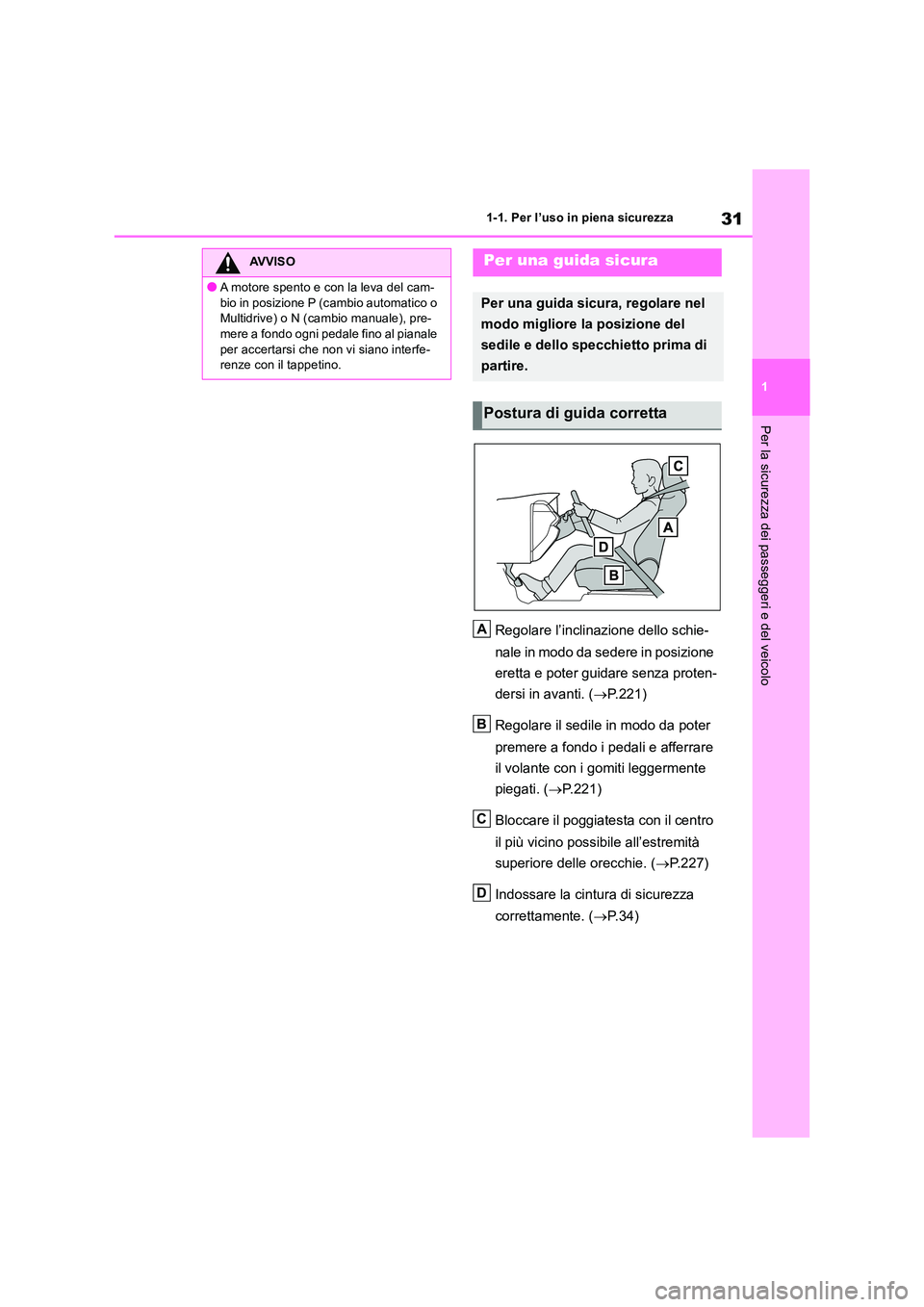

31
1
1-1. Per l’uso in piena sicurezza
Per la sicurezza dei passeggeri e del veicolo
Regolare l’inclinazione dello schie-
nale in modo da sedere in posizione
eretta e poter guidare senza proten-
dersi in avanti. ( P.221)
Regolare il sedile in modo da poter
premere a fondo i pedali e afferrare
il volante con i gomiti leggermente
piegati. ( P.221)
Bloccare il poggiatesta con il centro
il più vicino possibile all’estremità
superiore delle orecchie. ( P. 2 2 7 )
Indossare la cintura di sicurezza
correttamente. ( P. 3 4 )
AVVISO
●A motore spento e con la leva del cam-
bio in posizione P (cambio automatico o Multidrive) o N (cambio manuale), pre-mere a fondo ogni pedale fino al pianale
per accertarsi che non vi siano interfe- renze con il tappetino.
Per una guida sicura
Per una guida sicura, regolare nel
modo migliore la posizione del
sedile e dello specchietto prima di
partire.
Postura di guida corretta
A
B
C
D

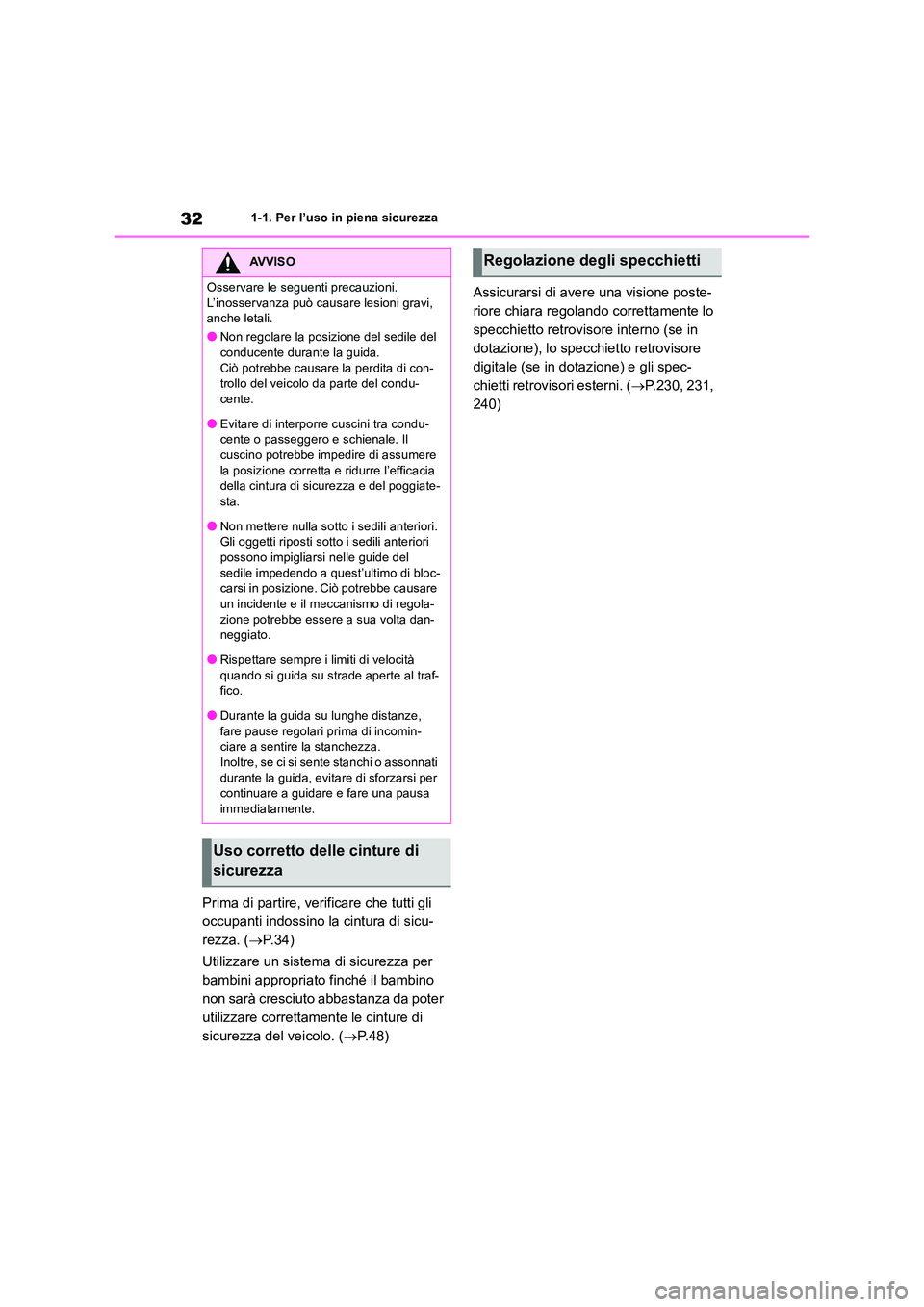

321-1. Per l’uso in piena sicurezza
Prima di partire, verificare che tutti gli
occupanti indossino la cintura di sicu-
rezza. ( P. 3 4 )
Utilizzare un sistema di sicurezza per
bambini appropriato finché il bambino
non sarà cresciuto abbastanza da poter
utilizzare correttamente le cinture di
sicurezza del veicolo. ( P. 4 8 )
Assicurarsi di avere una visione poste-
riore chiara regolando correttamente lo
specchietto retrovisore interno (se in
dotazione), lo specchietto retrovisore
digitale (se in dotazione) e gli spec-
chietti retrovisori esterni. ( P.230, 231,
240)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
●Non regolare la posizione del sedile del conducente durante la guida.
Ciò potrebbe causare la perdita di con- trollo del veicolo da parte del condu-cente.
●Evitare di interporre cuscini tra condu-cente o passeggero e schienale. Il cuscino potrebbe impedire di assumere
la posizione corretta e ridurre l’efficacia della cintura di sicurezza e del poggiate-sta.
●Non mettere nulla sotto i sedili anteriori.Gli oggetti riposti sotto i sedili anteriori possono impigliarsi nelle guide del
sedile impedendo a quest’ultimo di bloc- carsi in posizione. Ciò potrebbe causare un incidente e il meccanismo di regola-
zione potrebbe essere a sua volta dan- neggiato.
●Rispettare sempre i limiti di velocità
quando si guida su strade aperte al traf- fico.
●Durante la guida su lunghe distanze, fare pause regolari prima di incomin-ciare a sentire la stanchezza.
Inoltre, se ci si sente stanchi o assonnati durante la guida, evitare di sforzarsi per continuare a guidare e fare una pausa
immediatamente.
Uso corretto delle cinture di
sicurezza
Regolazione degli specchietti
