2018 TOYOTA RAV4 Manuale duso (in Italian)

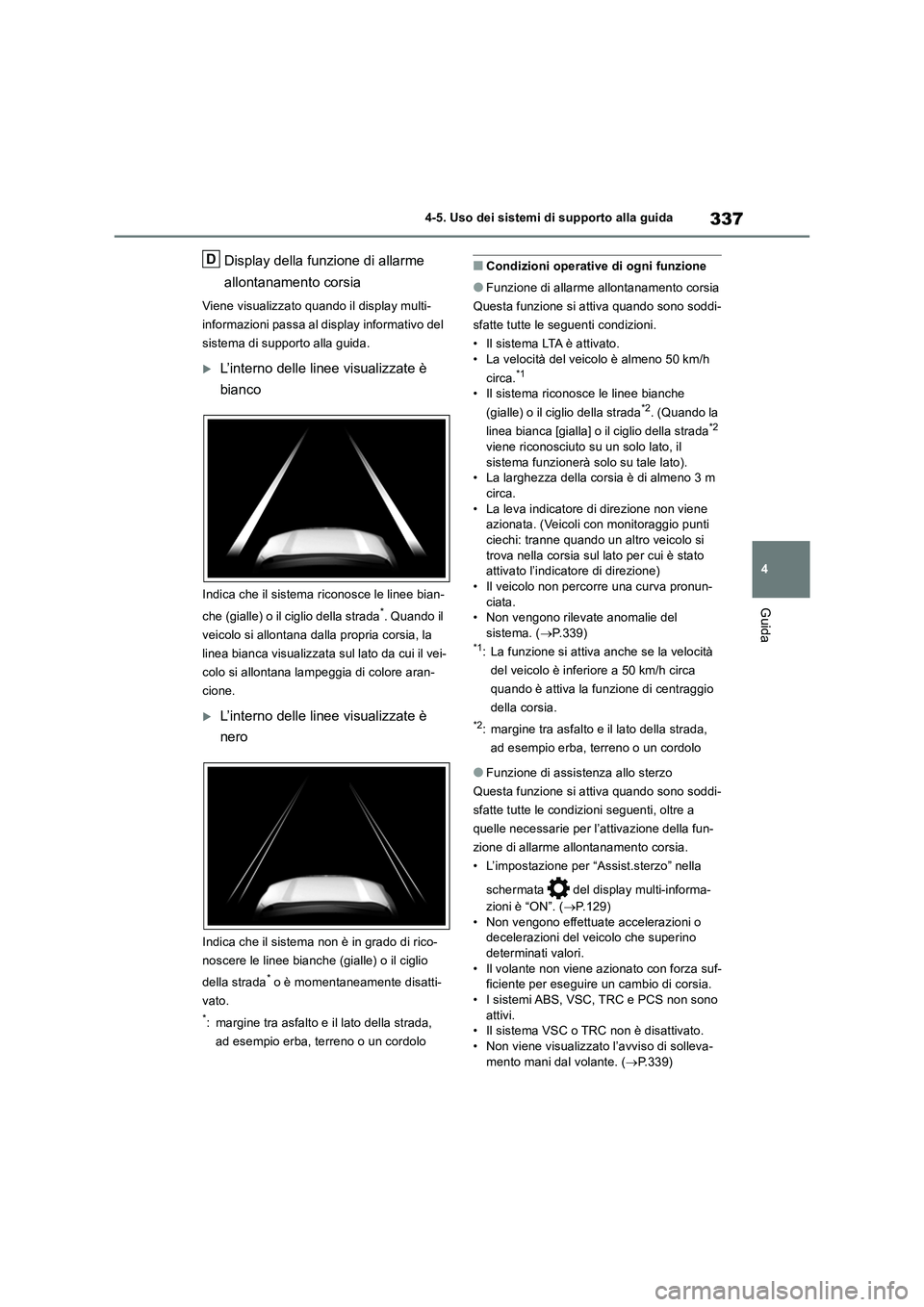

337
4 4-5. Uso dei sistemi di supporto alla guida
Guida
Display della funzione di allarme
allontanamento corsia
Viene visualizzato quando il display multi-
informazioni passa al display informativo del
sistema di supporto alla guida.
L’interno delle linee visualizzate è
bianco
Indica che il sistema riconosce le linee bian-
che (gialle) o il ciglio della strada
*. Quando il
veicolo si allontana dalla propria corsia, la
linea bianca visualizzata sul lato da cui il vei-
colo si allontana lampeggia di colore aran-
cione.
L’interno delle linee visualizzate è
nero
Indica che il sistema non è in grado di rico-
noscere le linee bianche (gialle) o il ciglio
della strada
* o è momentaneamente disatti-
vato.
*: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
■Condizioni operative di ogni funzione
●Funzione di allarme allontanamento corsia
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• Il sistema LTA è attivato.
• La velocità del veicolo è almeno 50 km/h
circa.
*1
• Il sistema riconosce le linee bianche
(gialle) o il ciglio della strada*2. (Quando la
linea bianca [gialla] o il ciglio della strada*2
viene riconosciuto su un solo lato, il
sistema funzionerà solo su tale lato).
• La larghezza della corsia è di almeno 3 m
circa.
• La leva indicatore di direzione non viene
azionata. (Veicoli con monitoraggio punti
ciechi: tranne quando un altro veicolo si
trova nella corsia sul lato per cui è stato
attivato l’indicatore di direzione)
• Il veicolo non percorre una curva pronun-
ciata.
• Non vengono rilevate anomalie del
sistema. (P.339)
*1: La funzione si attiva anche se la velocità
del veicolo è inferiore a 50 km/h circa
quando è attiva la funzione di centraggio
della corsia.
*2: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
●Funzione di assistenza allo sterzo
Questa funzione si attiva quando sono soddi-
sfatte tutte le condizioni seguenti, oltre a
quelle necessarie per l’attivazione della fun-
zione di allarme allontanamento corsia.
• L’impostazione per “Assist.sterzo” nella
schermata del display multi-informa-
zioni è “ON”. (P.129)
• Non vengono effettuate accelerazioni o
decelerazioni del veicolo che superino
determinati valori.
• Il volante non viene azionato con forza suf-
ficiente per eseguire un cambio di corsia.
• I sistemi ABS, VSC, TRC e PCS non sono
attivi.
• Il sistema VSC o TRC non è disattivato.
• Non viene visualizzato l’avviso di solleva-
mento mani dal volante. (P.339)
D

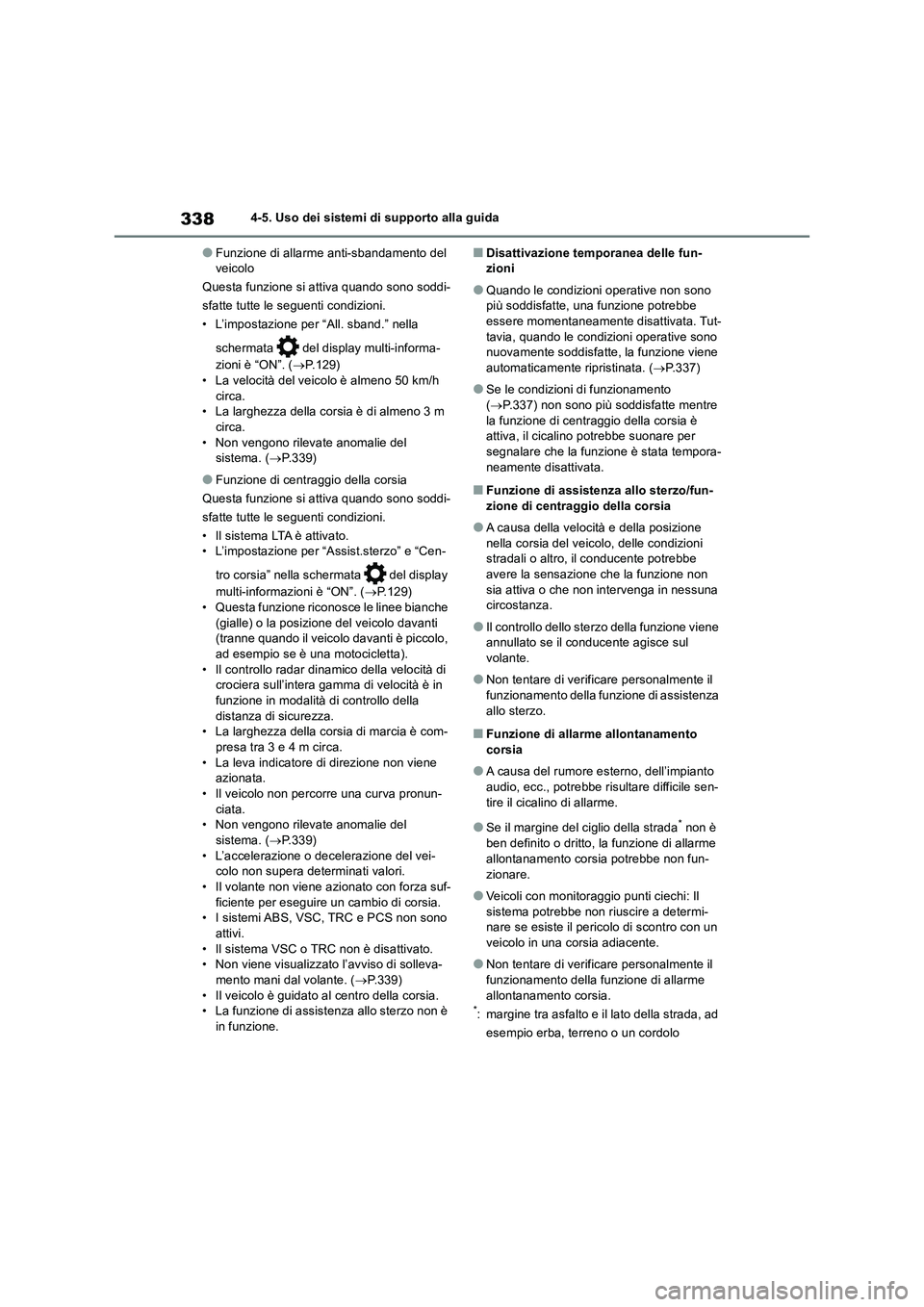

3384-5. Uso dei sistemi di supporto alla guida
●Funzione di allarme anti-sbandamento del
veicolo
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• L’impostazione per “All. sband.” nella
schermata del display multi-informa-
zioni è “ON”. (P.129)
• La velocità del veicolo è almeno 50 km/h
circa.
• La larghezza della corsia è di almeno 3 m
circa.
• Non vengono rilevate anomalie del
sistema. (P.339)
●Funzione di centraggio della corsia
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• Il sistema LTA è attivato.
• L’impostazione per “Assist.sterzo” e “Cen-
tro corsia” nella schermata del display
multi-informazioni è “ON”. (P.129)
• Questa funzione riconosce le linee bianche
(gialle) o la posizione del veicolo davanti
(tranne quando il veicolo davanti è piccolo,
ad esempio se è una motocicletta).
• Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità è in
funzione in modalità di controllo della
distanza di sicurezza.
• La larghezza della corsia di marcia è com-
presa tra 3 e 4 m circa.
• La leva indicatore di direzione non viene
azionata.
• Il veicolo non percorre una curva pronun-
ciata.
• Non vengono rilevate anomalie del
sistema. (P.339)
• L’accelerazione o decelerazione del vei-
colo non supera determinati valori.
• Il volante non viene azionato con forza suf-
ficiente per eseguire un cambio di corsia.
• I sistemi ABS, VSC, TRC e PCS non sono
attivi.
• Il sistema VSC o TRC non è disattivato.
• Non viene visualizzato l’avviso di solleva-
mento mani dal volante. (P.339)
• Il veicolo è guidato al centro della corsia.
• La funzione di assistenza allo sterzo non è
in funzione.
■Disattivazione temporanea delle fun-
zioni
●Quando le condizioni operative non sono
più soddisfatte, una funzione potrebbe
essere momentaneamente disattivata. Tut-
tavia, quando le condizioni operative sono
nuovamente soddisfatte, la funzione viene
automaticamente ripristinata. (P.337)
●Se le condizioni di funzionamento
(P.337) non sono più soddisfatte mentre
la funzione di centraggio della corsia è
attiva, il cicalino potrebbe suonare per
segnalare che la funzione è stata tempora-
neamente disattivata.
■Funzione di assistenza allo sterzo/fun-
zione di centraggio della corsia
●A causa della velocità e della posizione
nella corsia del veicolo, delle condizioni
stradali o altro, il conducente potrebbe
avere la sensazione che la funzione non
sia attiva o che non intervenga in nessuna
circostanza.
●Il controllo dello sterzo della funzione viene
annullato se il conducente agisce sul
volante.
●Non tentare di verificare personalmente il
funzionamento della funzione di assistenza
allo sterzo.
■Funzione di allarme allontanamento
corsia
●A causa del rumore esterno, dell’impianto
audio, ecc., potrebbe risultare difficile sen-
tire il cicalino di allarme.
●Se il margine del ciglio della strada* non è
ben definito o dritto, la funzione di allarme
allontanamento corsia potrebbe non fun-
zionare.
●Veicoli con monitoraggio punti ciechi: Il
sistema potrebbe non riuscire a determi-
nare se esiste il pericolo di scontro con un
veicolo in una corsia adiacente.
●Non tentare di verificare personalmente il
funzionamento della funzione di allarme
allontanamento corsia.
*: margine tra asfalto e il lato della strada, ad
esempio erba, terreno o un cordolo

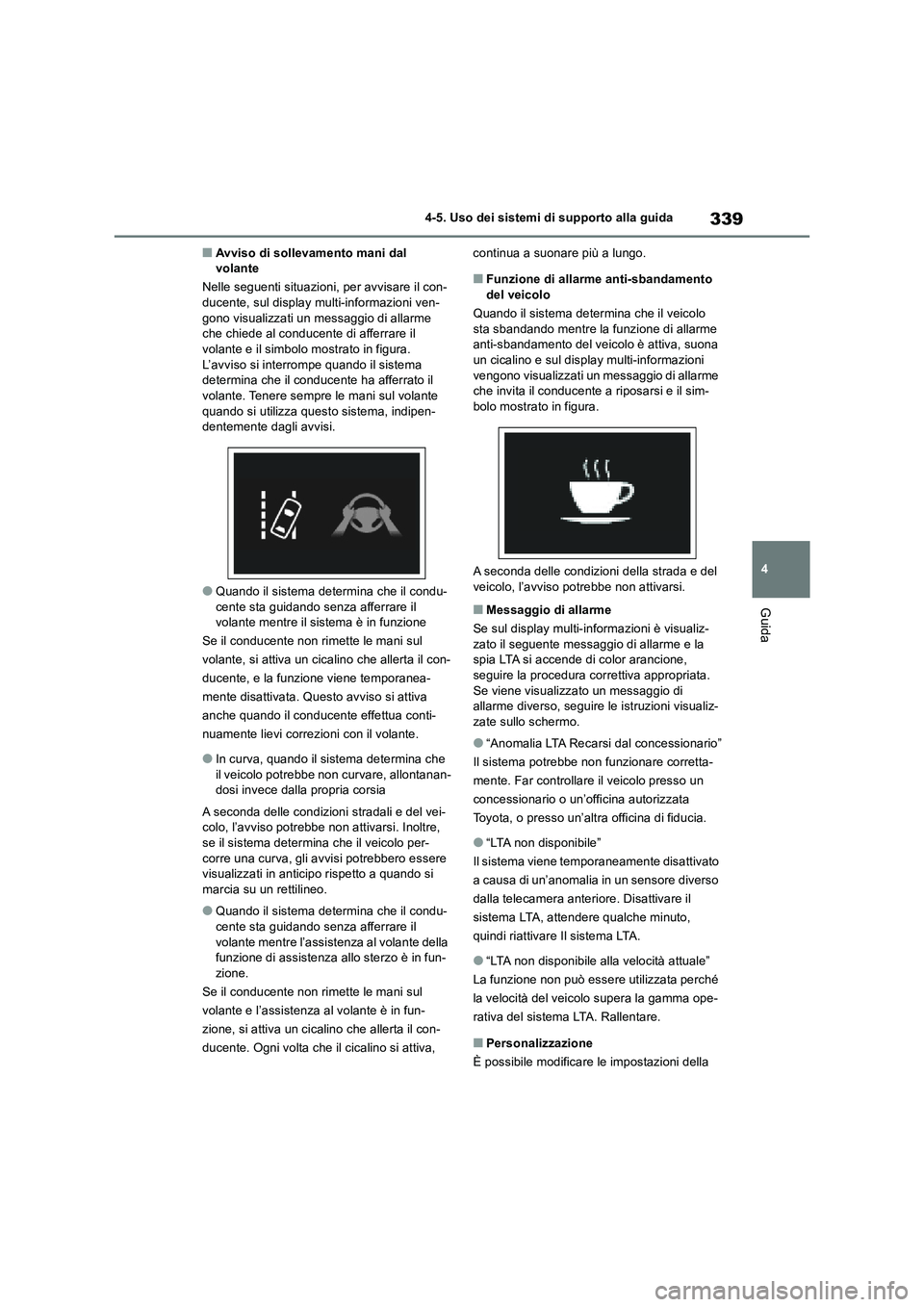

339
4 4-5. Uso dei sistemi di supporto alla guida
Guida
■Avviso di sollevamento mani dal
volante
Nelle seguenti situazioni, per avvisare il con-
ducente, sul display multi-informazioni ven-
gono visualizzati un messaggio di allarme
che chiede al conducente di afferrare il
volante e il simbolo mostrato in figura.
L’avviso si interrompe quando il sistema
determina che il conducente ha afferrato il
volante. Tenere sempre le mani sul volante
quando si utilizza questo sistema, indipen-
dentemente dagli avvisi.
●Quando il sistema determina che il condu-
cente sta guidando senza afferrare il
volante mentre il sistema è in funzione
Se il conducente non rimette le mani sul
volante, si attiva un cicalino che allerta il con-
ducente, e la funzione viene temporanea-
mente disattivata. Questo avviso si attiva
anche quando il conducente effettua conti-
nuamente lievi correzioni con il volante.
●In curva, quando il sistema determina che
il veicolo potrebbe non curvare, allontanan-
dosi invece dalla propria corsia
A seconda delle condizioni stradali e del vei-
colo, l’avviso potrebbe non attivarsi. Inoltre,
se il sistema determina che il veicolo per-
corre una curva, gli avvisi potrebbero essere
visualizzati in anticipo rispetto a quando si
marcia su un rettilineo.
●Quando il sistema determina che il condu-
cente sta guidando senza afferrare il
volante mentre l’assistenza al volante della
funzione di assistenza allo sterzo è in fun-
zione.
Se il conducente non rimette le mani sul
volante e l’assistenza al volante è in fun-
zione, si attiva un cicalino che allerta il con-
ducente. Ogni volta che il cicalino si attiva, continua a suonare più a lungo.
■Funzione di allarme anti-sbandamento
del veicolo
Quando il sistema determina che il veicolo
sta sbandando mentre la funzione di allarme
anti-sbandamento del veicolo è attiva, suona
un cicalino e sul display multi-informazioni
vengono visualizzati un messaggio di allarme
che invita il conducente a riposarsi e il sim-
bolo mostrato in figura.
A seconda delle condizioni della strada e del
veicolo, l’avviso potrebbe non attivarsi.
■Messaggio di allarme
Se sul display multi-informazioni è visualiz-
zato il seguente messaggio di allarme e la
spia LTA si accende di color arancione,
seguire la procedura correttiva appropriata.
Se viene visualizzato un messaggio di
allarme diverso, seguire le istruzioni visualiz-
zate sullo schermo.
●“Anomalia LTA Recarsi dal concessionario”
Il sistema potrebbe non funzionare corretta-
mente. Far controllare il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
●“LTA non disponibile”
Il sistema viene temporaneamente disattivato
a causa di un’anomalia in un sensore diverso
dalla telecamera anteriore. Disattivare il
sistema LTA, attendere qualche minuto,
quindi riattivare Il sistema LTA.
●“LTA non disponibile alla velocità attuale”
La funzione non può essere utilizzata perché
la velocità del veicolo supera la gamma ope-
rativa del sistema LTA. Rallentare.
■Personalizzazione
È possibile modificare le impostazioni della

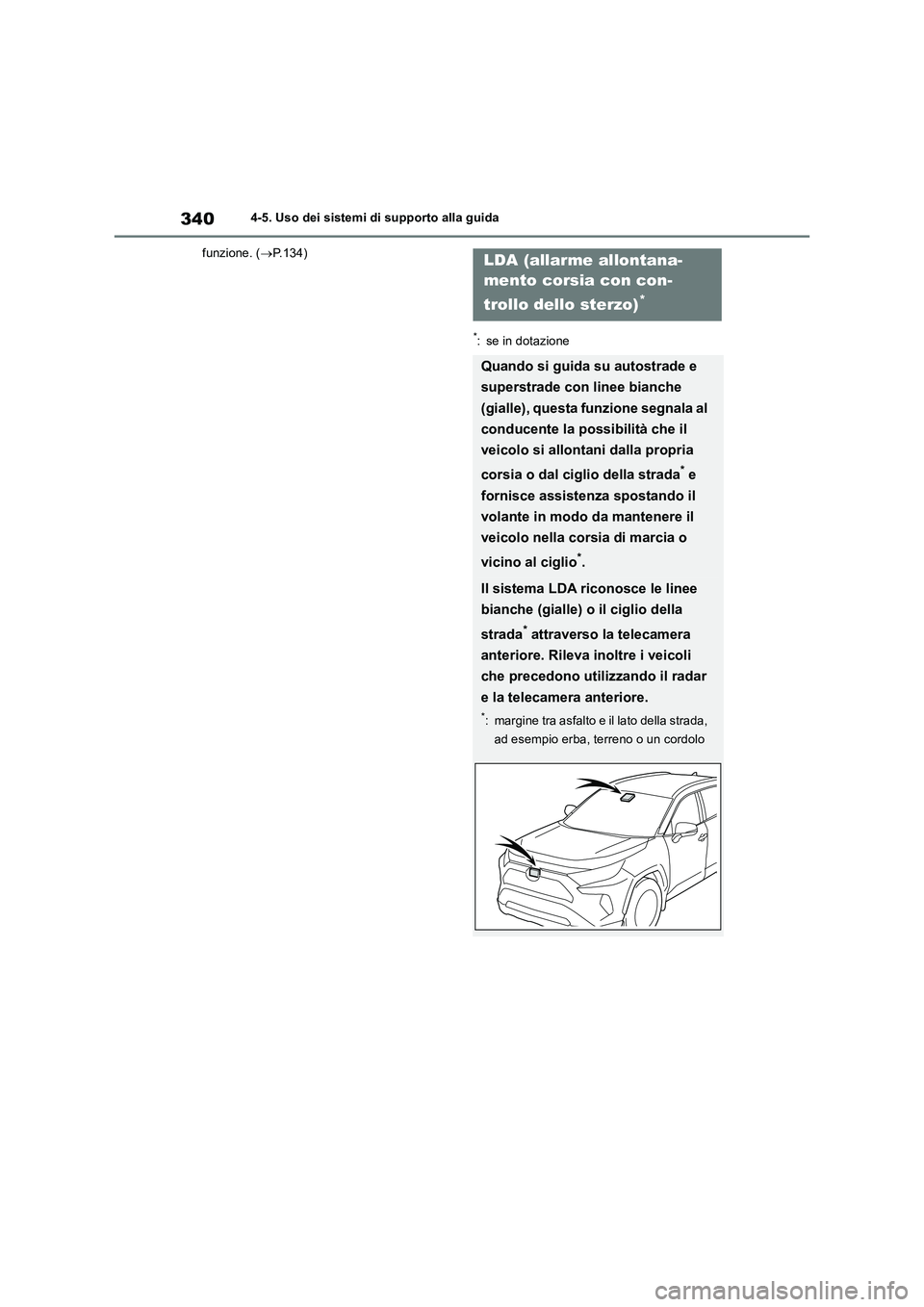

3404-5. Uso dei sistemi di supporto alla guida
funzione. (P.134)
*: se in dotazione
LDA (allarme allontana-
mento corsia con con-
trollo dello sterzo)
*
Quando si guida su autostrade e
superstrade con linee bianche
(gialle), questa funzione segnala al
conducente la possibilità che il
veicolo si allontani dalla propria
corsia o dal ciglio della strada
* e
fornisce assistenza spostando il
volante in modo da mantenere il
veicolo nella corsia di marcia o
vicino al ciglio
*.
Il sistema LDA riconosce le linee
bianche (gialle) o il ciglio della
strada
* attraverso la telecamera
anteriore. Rileva inoltre i veicoli
che precedono utilizzando il radar
e la telecamera anteriore.
*: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo

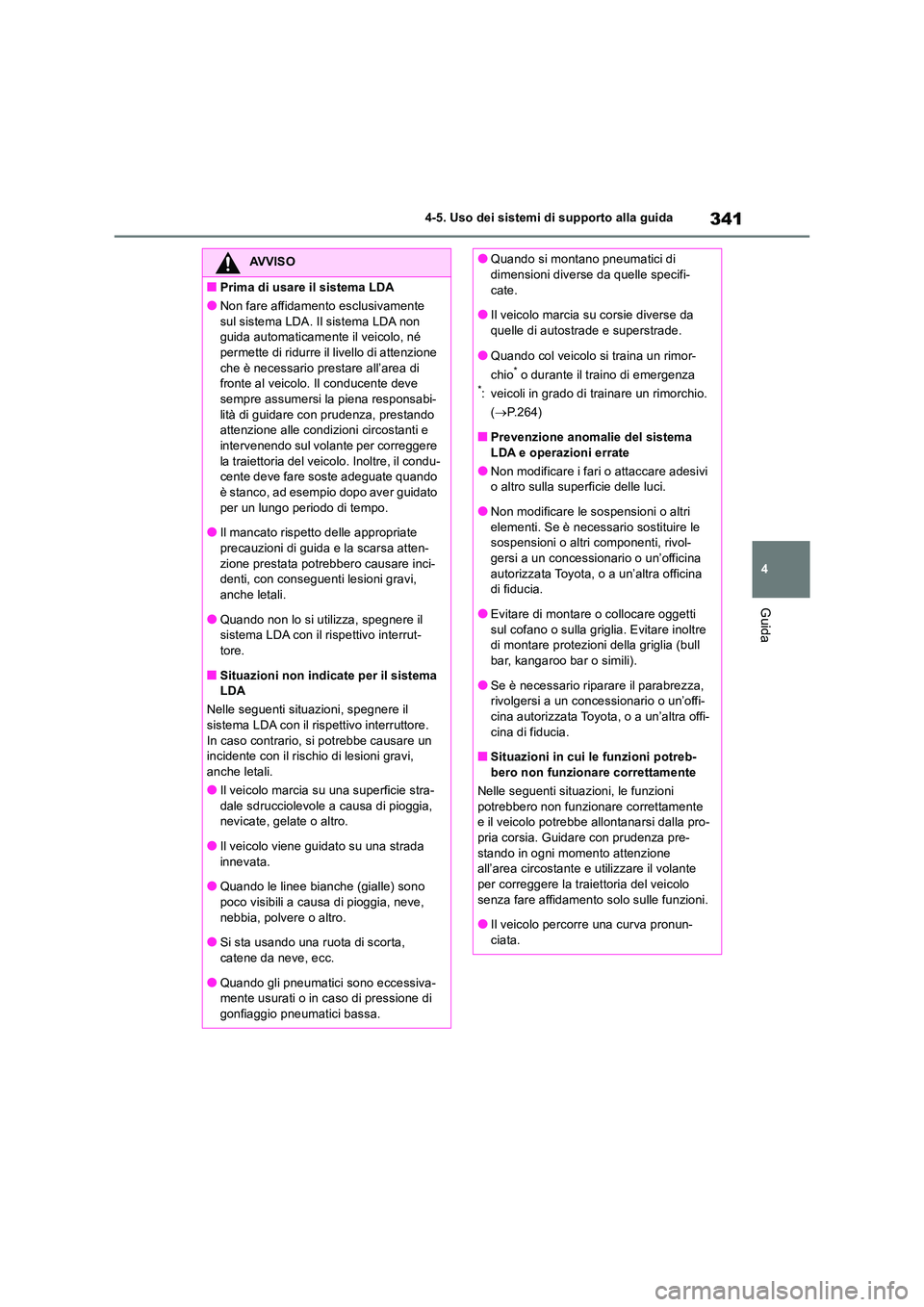

341
4
4-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO
■Prima di usare il sistema LDA
●Non fare affidamento esclusivamente
sul sistema LDA. Il sistema LDA non guida automaticamente il veicolo, né permette di ridurre il livello di attenzione
che è necessario prestare all’area di fronte al veicolo. Il conducente deve sempre assumersi la piena responsabi-
lità di guidare con prudenza, prestando attenzione alle condizioni circostanti e intervenendo sul volante per correggere
la traiettoria del veicolo. Inoltre, il condu- cente deve fare soste adeguate quando è stanco, ad esempio dopo aver guidato
per un lungo periodo di tempo.
●Il mancato rispetto delle appropriate precauzioni di guida e la scarsa atten-
zione prestata potrebbero causare inci- denti, con conseguenti lesioni gravi, anche letali.
●Quando non lo si utilizza, spegnere il sistema LDA con il rispettivo interrut-tore.
■Situazioni non indicate per il sistema LDA
Nelle seguenti situazioni, spegnere il
sistema LDA con il rispettivo interruttore. In caso contrario, si potrebbe causare un incidente con il rischio di lesioni gravi,
anche letali.
●Il veicolo marcia su una superficie stra- dale sdrucciolevole a causa di pioggia, nevicate, gelate o altro.
●Il veicolo viene guidato su una strada innevata.
●Quando le linee bianche (gialle) sono
poco visibili a causa di pioggia, neve, nebbia, polvere o altro.
●Si sta usando una ruota di scorta,
catene da neve, ecc.
●Quando gli pneumatici sono eccessiva- mente usurati o in caso di pressione di
gonfiaggio pneumatici bassa.
●Quando si montano pneumatici di dimensioni diverse da quelle specifi-
cate.
●Il veicolo marcia su corsie diverse da quelle di autostrade e superstrade.
●Quando col veicolo si traina un rimor-
chio* o durante il traino di emergenza*: veicoli in grado di trainare un rimorchio.
( P.264)
■Prevenzione anomalie del sistema
LDA e operazioni errate
●Non modificare i fari o attaccare adesivi o altro sulla superficie delle luci.
●Non modificare le sospensioni o altri
elementi. Se è necessario sostituire le sospensioni o altri componenti, rivol-gersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di fiducia.
●Evitare di montare o collocare oggetti
sul cofano o sulla griglia. Evitare inoltre di montare protezioni della griglia (bull bar, kangaroo bar o simili).
●Se è necessario riparare il parabrezza, rivolgersi a un concessionario o un’offi-cina autorizzata Toyota, o a un’altra offi-
cina di fiducia.
■Situazioni in cui le funzioni potreb- bero non funzionare correttamente
Nelle seguenti situazioni, le funzioni
potrebbero non funzionare correttamente e il veicolo potrebbe allontanarsi dalla pro-pria corsia. Guidare con prudenza pre-
stando in ogni momento attenzione all’area circostante e utilizzare il volante per correggere la traiettoria del veicolo
senza fare affidamento solo sulle funzioni.
●Il veicolo percorre una curva pronun- ciata.

3424-5. Uso dei sistemi di supporto alla guida

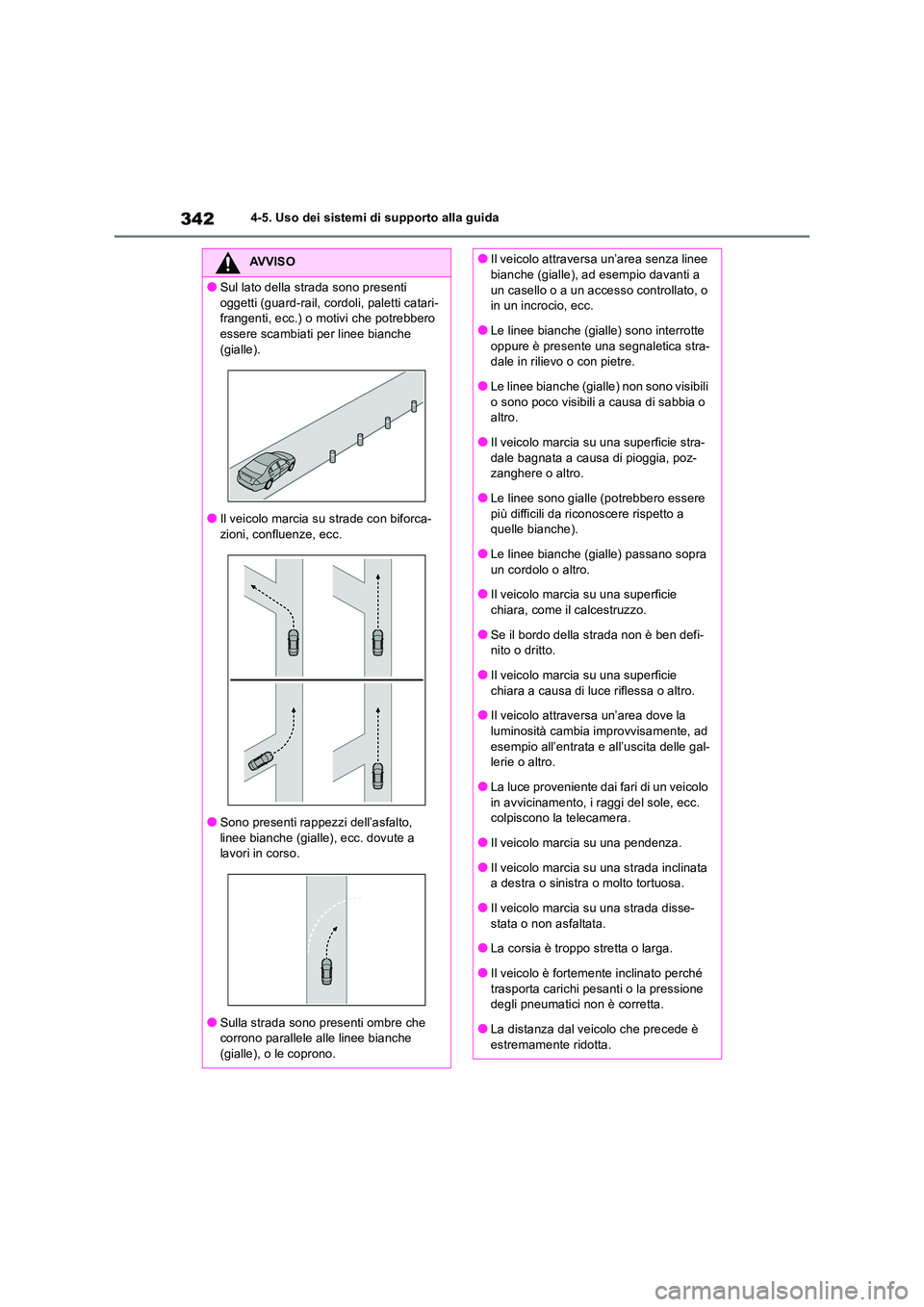

AVVISO
●Sul lato della strada sono presenti
oggetti (guard-rail, cordoli, paletti catari- frangenti, ecc.) o motivi che potrebbero essere scambiati per linee bianche
(gialle).
●Il veicolo marcia su strade con biforca-
zioni, confluenze, ecc.
●Sono presenti rappezzi dell’asfalto,
linee bianche (gialle), ecc. dovute a lavori in corso.
●Sulla strada sono presenti ombre che corrono parallele alle linee bianche (gialle), o le coprono.
●Il veicolo attraversa un’area senza linee bianche (gialle), ad esempio davanti a
un casello o a un accesso controllato, o in un incrocio, ecc.
●Le linee bianche (gialle) sono interrotte
oppure è presente una segnaletica stra- dale in rilievo o con pietre.
●Le linee bianche (gialle) non sono visibili
o sono poco visibili a causa di sabbia o altro.
●Il veicolo marcia su una superficie stra-
dale bagnata a causa di pioggia, poz- zanghere o altro.
●Le linee sono gialle (potrebbero essere
più difficili da riconoscere rispetto a quelle bianche).
●Le linee bianche (gialle) passano sopra
un cordolo o altro.
●Il veicolo marcia su una superficie chiara, come il calcestruzzo.
●Se il bordo della strada non è ben defi-nito o dritto.
●Il veicolo marcia su una superficie
chiara a causa di luce riflessa o altro.
●Il veicolo attraversa un’area dove la luminosità cambia improvvisamente, ad
esempio all’entrata e all’uscita delle gal- lerie o altro.
●La luce proveniente dai fari di un veicolo
in avvicinamento, i raggi del sole, ecc. colpiscono la telecamera.
●Il veicolo marcia su una pendenza.
●Il veicolo marcia su una strada inclinata a destra o sinistra o molto tortuosa.
●Il veicolo marcia su una strada disse-
stata o non asfaltata.
●La corsia è troppo stretta o larga.
●Il veicolo è fortemente inclinato perché
trasporta carichi pesanti o la pressione degli pneumatici non è corretta.
●La distanza dal veicolo che precede è
estremamente ridotta.

343
4
4-5. Uso dei sistemi di supporto alla guida
Guida

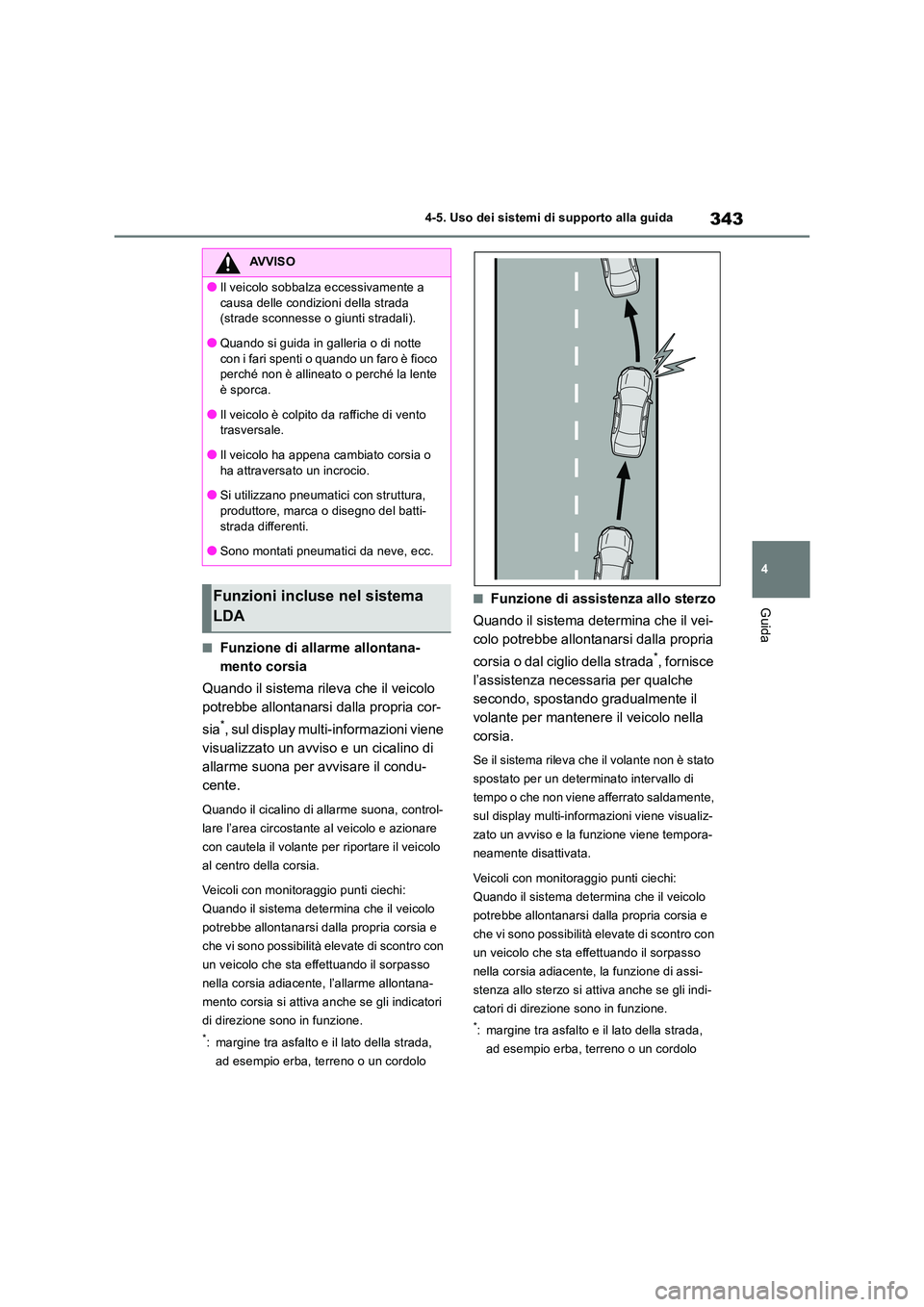

■Funzione di allarme allontana-
mento corsia
Quando il sistema rileva che il veicolo
potrebbe allontanarsi dalla propria cor-
sia*, sul display multi-informazioni viene
visualizzato un avviso e un cicalino di
allarme suona per avvisare il condu-
cente.
Quando il cicalino di allarme suona, control-
lare l’area circostante al veicolo e azionare
con cautela il volante per riportare il veicolo
al centro della corsia.
Veicoli con monitoraggio punti ciechi:
Quando il sistema determina che il veicolo
potrebbe allontanarsi dalla propria corsia e
che vi sono possibilità elevate di scontro con
un veicolo che sta effettuando il sorpasso
nella corsia adiacente, l’allarme allontana-
mento corsia si attiva anche se gli indicatori
di direzione sono in funzione.
*: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
■Funzione di assistenza allo sterzo
Quando il sistema determina che il vei-
colo potrebbe allontanarsi dalla propria
corsia o dal ciglio della strada*, fornisce
l’assistenza necessaria per qualche
secondo, spostando gradualmente il
volante per mantenere il veicolo nella
corsia.
Se il sistema rileva che il volante non è stato
spostato per un determinato intervallo di
tempo o che non viene afferrato saldamente,
sul display multi-informazioni viene visualiz-
zato un avviso e la funzione viene tempora-
neamente disattivata.
Veicoli con monitoraggio punti ciechi:
Quando il sistema determina che il veicolo
potrebbe allontanarsi dalla propria corsia e
che vi sono possibilità elevate di scontro con
un veicolo che sta effettuando il sorpasso
nella corsia adiacente, la funzione di assi-
stenza allo sterzo si attiva anche se gli indi-
catori di direzione sono in funzione.
*: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
AVVISO
●Il veicolo sobbalza eccessivamente a
causa delle condizioni della strada (strade sconnesse o giunti stradali).
●Quando si guida in galleria o di notte
con i fari spenti o quando un faro è fioco perché non è allineato o perché la lente è sporca.
●Il veicolo è colpito da raffiche di vento trasversale.
●Il veicolo ha appena cambiato corsia o
ha attraversato un incrocio.
●Si utilizzano pneumatici con struttura, produttore, marca o disegno del batti-
strada differenti.
●Sono montati pneumatici da neve, ecc.
Funzioni incluse nel sistema
LDA

3444-5. Uso dei sistemi di supporto alla guida

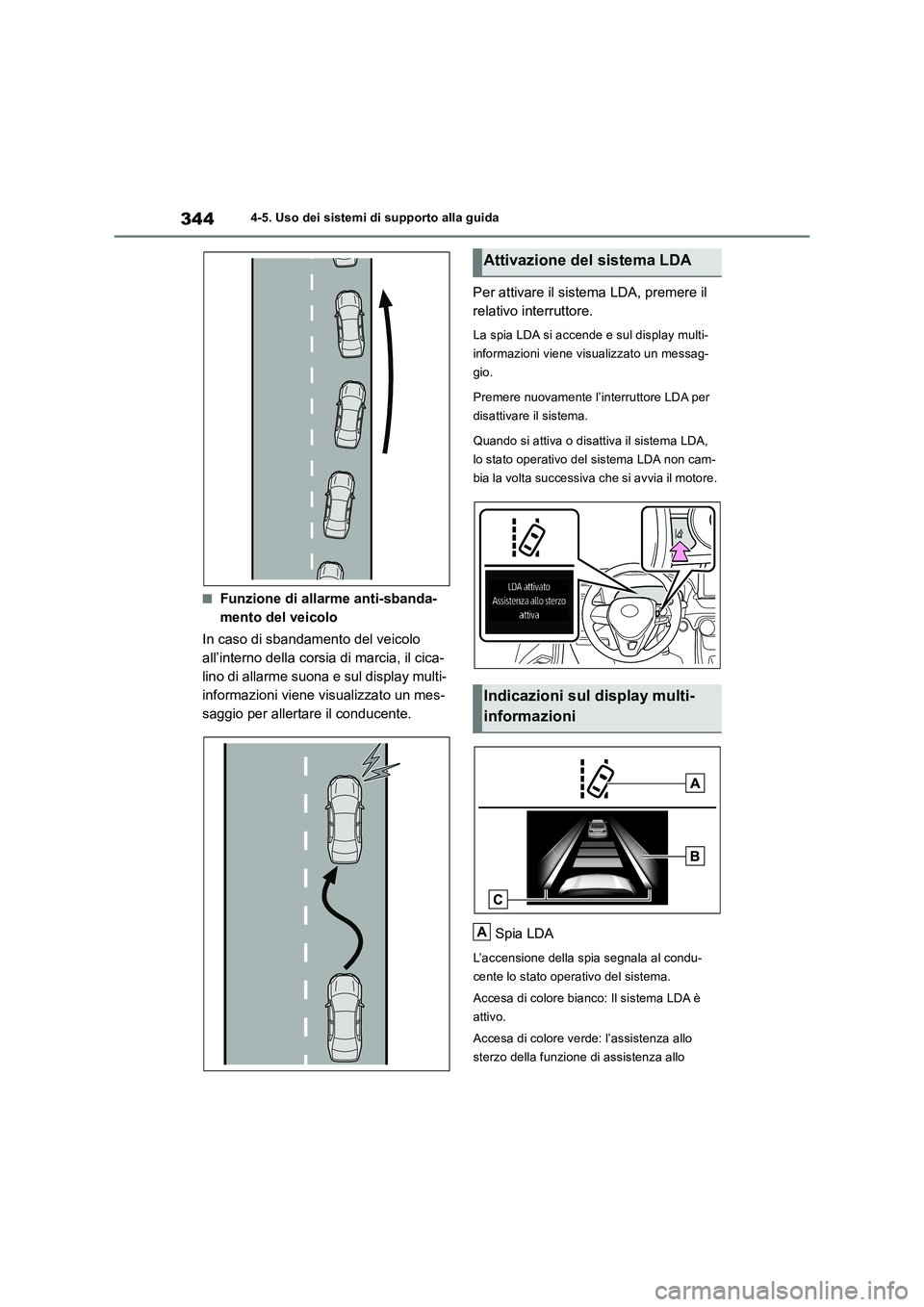

■Funzione di allarme anti-sbanda-
mento del veicolo
In caso di sbandamento del veicolo
all’interno della corsia di marcia, il cica-
lino di allarme suona e sul display multi-
informazioni viene visualizzato un mes-
saggio per allertare il conducente.Per attivare il sistema LDA, premere il
relativo interruttore.
La spia LDA si accende e sul display multi-
informazioni viene visualizzato un messag-
gio.
Premere nuovamente l’interruttore LDA per
disattivare il sistema.
Quando si attiva o disattiva il sistema LDA,
lo stato operativo del sistema LDA non cam-
bia la volta successiva che si avvia il motore.
Spia LDA
L’accensione della spia segnala al condu-
cente lo stato operativo del sistema.
Accesa di colore bianco: Il sistema LDA è
attivo.
Accesa di colore verde: l’assistenza allo
sterzo della funzione di assistenza allo
Attivazione del sistema LDA
Indicazioni sul display multi-
informazioni
A
