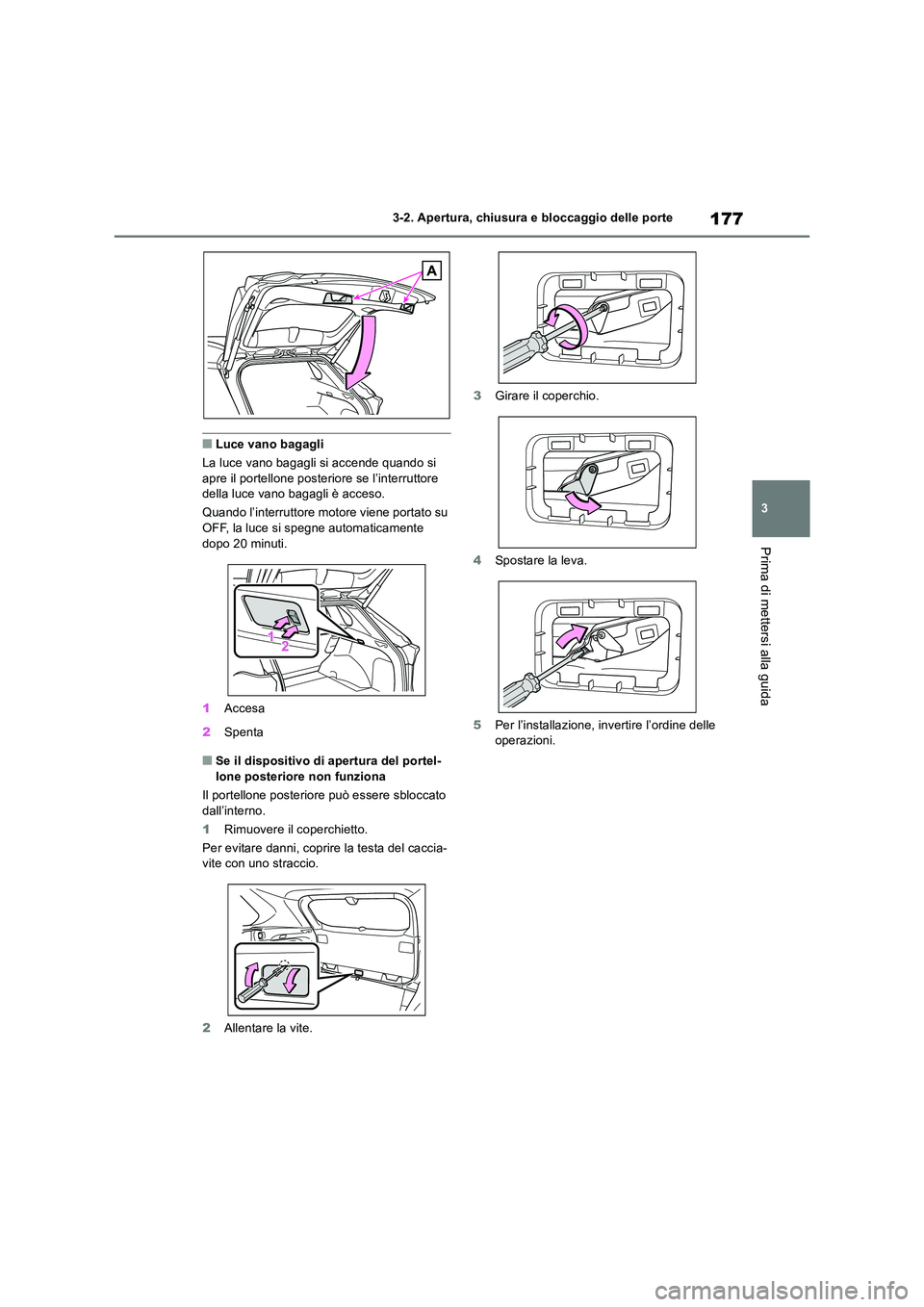

177
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
■Luce vano bagagli
La luce vano bagagli si accende quando si apre il portellone posteriore se l’interruttore della luce vano bagagli è acceso.
Quando l’interruttore motore viene portato su
OFF, la luce si spegne automaticamente dopo 20 minuti.
1 Accesa
2 Spenta
■Se il dispositivo di apertura del portel- lone posteriore non funziona
Il portellone posteriore può essere sbloccato
dall’interno.
1 Rimuovere il coperchietto.
Per evitare danni, coprire la testa del caccia- vite con uno straccio.
2 Allentare la vite.
3 Girare il coperchio.
4 Spostare la leva.
5 Per l’installazione, invertire l’ordine delle operazioni.

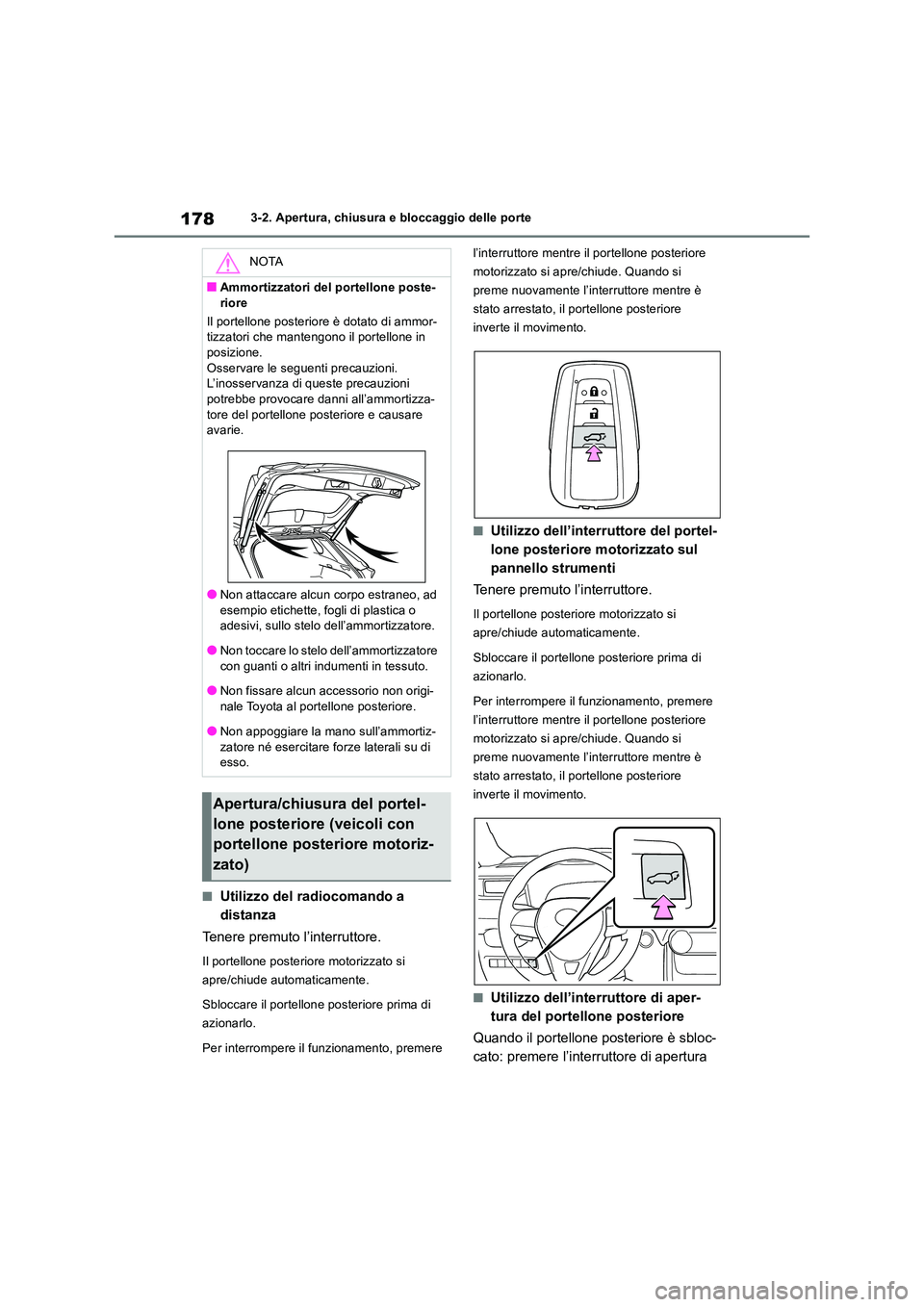

1783-2. Apertura, chiusura e bloccaggio delle porte
■Utilizzo del radiocomando a
distanza
Tenere premuto l’interruttore.
Il portellone posteriore motorizzato si
apre/chiude automaticamente.
Sbloccare il portellon e posteriore prima di
azionarlo.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato si apre/chiude. Quando si
preme nuovamente l’interruttore mentre è
stato arrestato, il portellone posteriore
inverte il movimento.
■Utilizzo dell’interruttore del portel-
lone posteriore motorizzato sul
pannello strumenti
Tenere premuto l’interruttore.
Il portellone posteriore motorizzato si
apre/chiude automaticamente.
Sbloccare il portellone posteriore prima di
azionarlo.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato si apre/chiude. Quando si
preme nuovamente l’interruttore mentre è
stato arrestato, il portellone posteriore
inverte il movimento.
■Utilizzo dell’interruttore di aper-
tura del portellone posteriore
Quando il portellone posteriore è sbloc-
cato: premere l’interruttore di apertura
NOTA
■Ammortizzatori del portellone poste-
riore
Il portellone posteriore è dotato di ammor- tizzatori che mantengono il portellone in posizione.
Osservare le seguenti precauzioni. L’inosservanza di queste precauzioni potrebbe provocare danni all’ammortizza-
tore del portellone posteriore e causare avarie.
●Non attaccare alcun corpo estraneo, ad esempio etichette, fogli di plastica o adesivi, sullo stelo dell’ammortizzatore.
●Non toccare lo stelo dell’ammortizzatore con guanti o altri indumenti in tessuto.
●Non fissare alcun accessorio non origi-
nale Toyota al portellone posteriore.
●Non appoggiare la mano sull’ammortiz-
zatore né esercitare forze laterali su di esso.
Apertura/chiusura del portel-
lone posteriore (veicoli con
portellone posteriore motoriz-
zato)

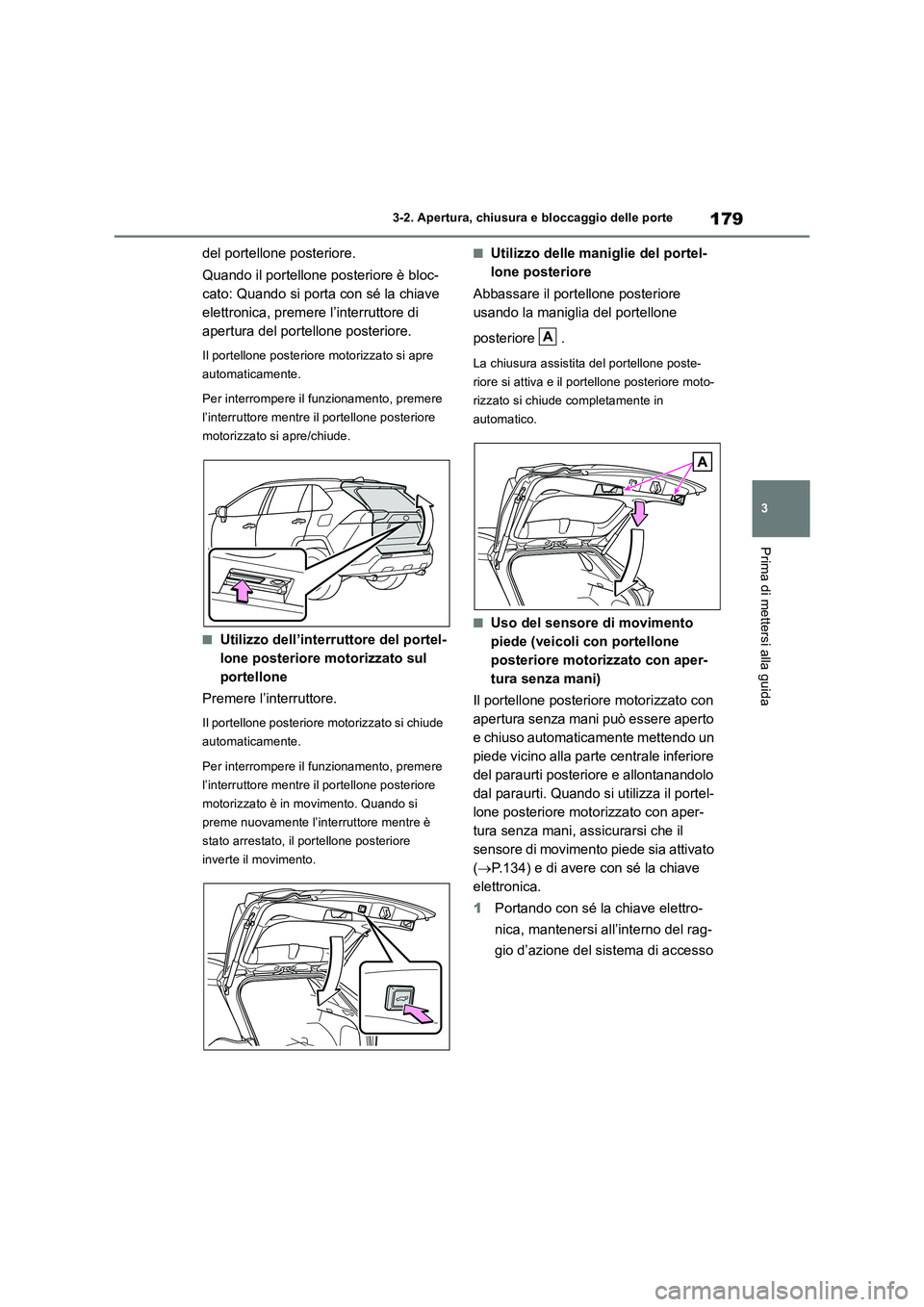

179
3 3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
del portellone posteriore.
Quando il portellone posteriore è bloc-
cato: Quando si porta con sé la chiave
elettronica, premere l’interruttore di
apertura del portellone posteriore.
Il portellone posteriore motorizzato si apre
automaticamente.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato si apre/chiude.
■Utilizzo dell’interruttore del portel-
lone posteriore motorizzato sul
portellone
Premere l’interruttore.
Il portellone posteriore motorizzato si chiude
automaticamente.
Per interrompere il funzionamento, premere
l’interruttore mentre il portellone posteriore
motorizzato è in movimento. Quando si
preme nuovamente l’interruttore mentre è
stato arrestato, il portellone posteriore
inverte il movimento.
■Utilizzo delle maniglie del portel-
lone posteriore
Abbassare il portellone posteriore
usando la maniglia del portellone
posteriore .
La chiusura assistita del portellone poste-
riore si attiva e il portellone posteriore moto-
rizzato si chiude completamente in
automatico.
■Uso del sensore di movimento
piede (veicoli con portellone
posteriore motorizzato con aper-
tura senza mani)
Il portellone posteriore motorizzato con
apertura senza mani può essere aperto
e chiuso automaticamente mettendo un
piede vicino alla parte centrale inferiore
del paraurti posteriore e allontanandolo
dal paraurti. Quando si utilizza il portel-
lone posteriore motorizzato con aper-
tura senza mani, assicurarsi che il
sensore di movimento piede sia attivato
(P.134) e di avere con sé la chiave
elettronica.
1Portando con sé la chiave elettro-
nica, mantenersi all’interno del rag-
gio d’azione del sistema di accesso
A

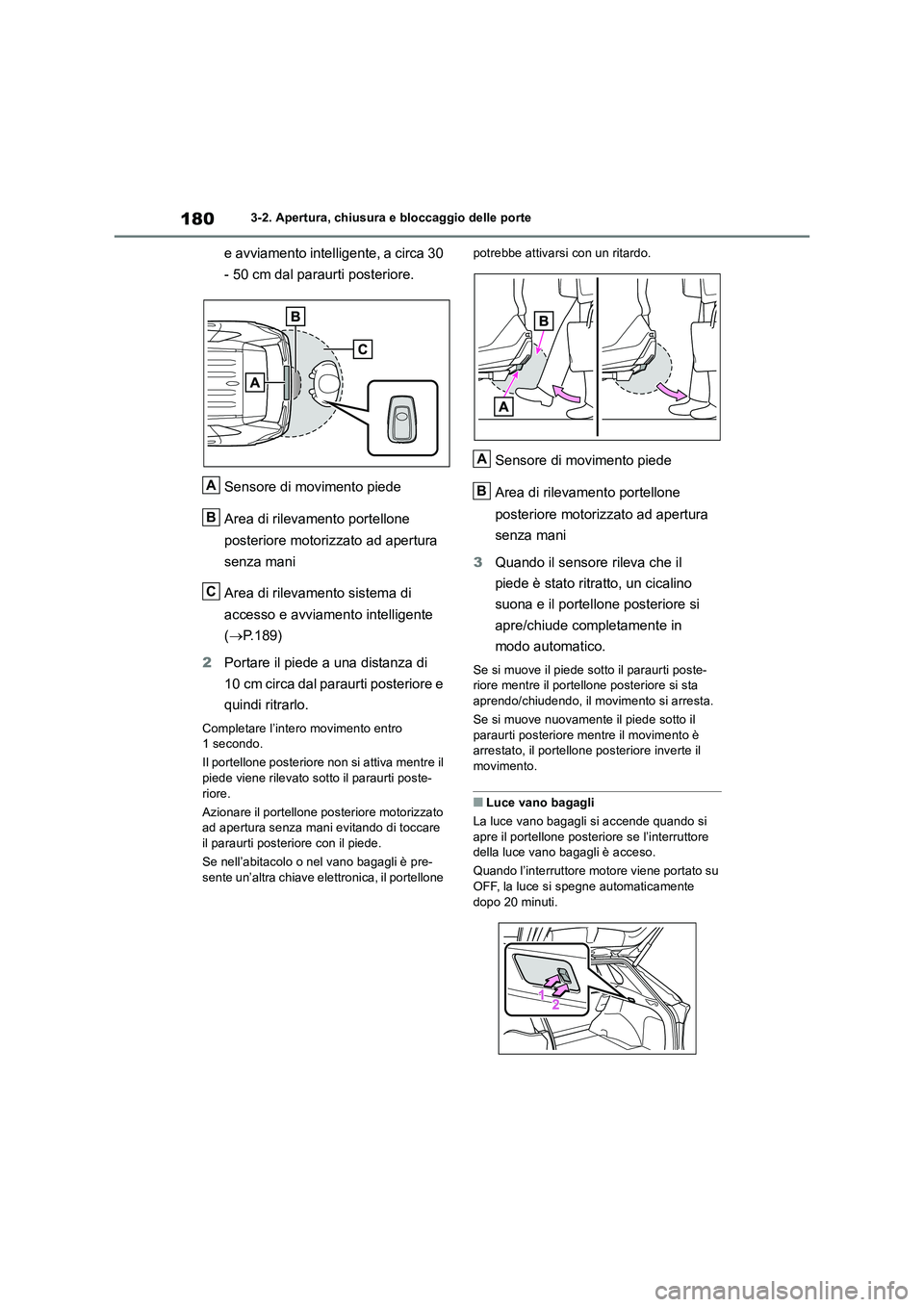

1803-2. Apertura, chiusura e bloccaggio delle porte
e avviamento intelligente, a circa 30
- 50 cm dal paraurti posteriore.
Sensore di movimento piede
Area di rilevamento portellone
posteriore motorizzato ad apertura
senza mani
Area di rilevamento sistema di
accesso e avviamento intelligente
(P.189)
2Portare il piede a una distanza di
10 cm circa dal paraurti posteriore e
quindi ritrarlo.
Completare l’intero movimento entro
1 secondo.
Il portellone posteriore non si attiva mentre il
piede viene rilevato sotto il paraurti poste-
riore.
Azionare il portellone posteriore motorizzato
ad apertura senza mani evitando di toccare
il paraurti posteriore con il piede.
Se nell’abitacolo o nel vano bagagli è pre-
sente un’altra chiave elettronica, il portellone potrebbe attivarsi con un ritardo.
Sensore di movimento piede
Area di rilevamento portellone
posteriore motorizzato ad apertura
senza mani
3Quando il sensore rileva che il
piede è stato ritratto, un cicalino
suona e il portellone posteriore si
apre/chiude completamente in
modo automatico.
Se si muove il piede sotto il paraurti poste-
riore mentre il portellone posteriore si sta
aprendo/chiudendo, il movimento si arresta.
Se si muove nuovamente il piede sotto il
paraurti posteriore mentre il movimento è
arrestato, il portellone posteriore inverte il
movimento.
■Luce vano bagagli
La luce vano bagagli si accende quando si
apre il portellone posteriore se l’interruttore
della luce vano bagagli è acceso.
Quando l’interruttore motore viene portato su
OFF, la luce si spegne automaticamente
dopo 20 minuti.
A
B
C
A
B

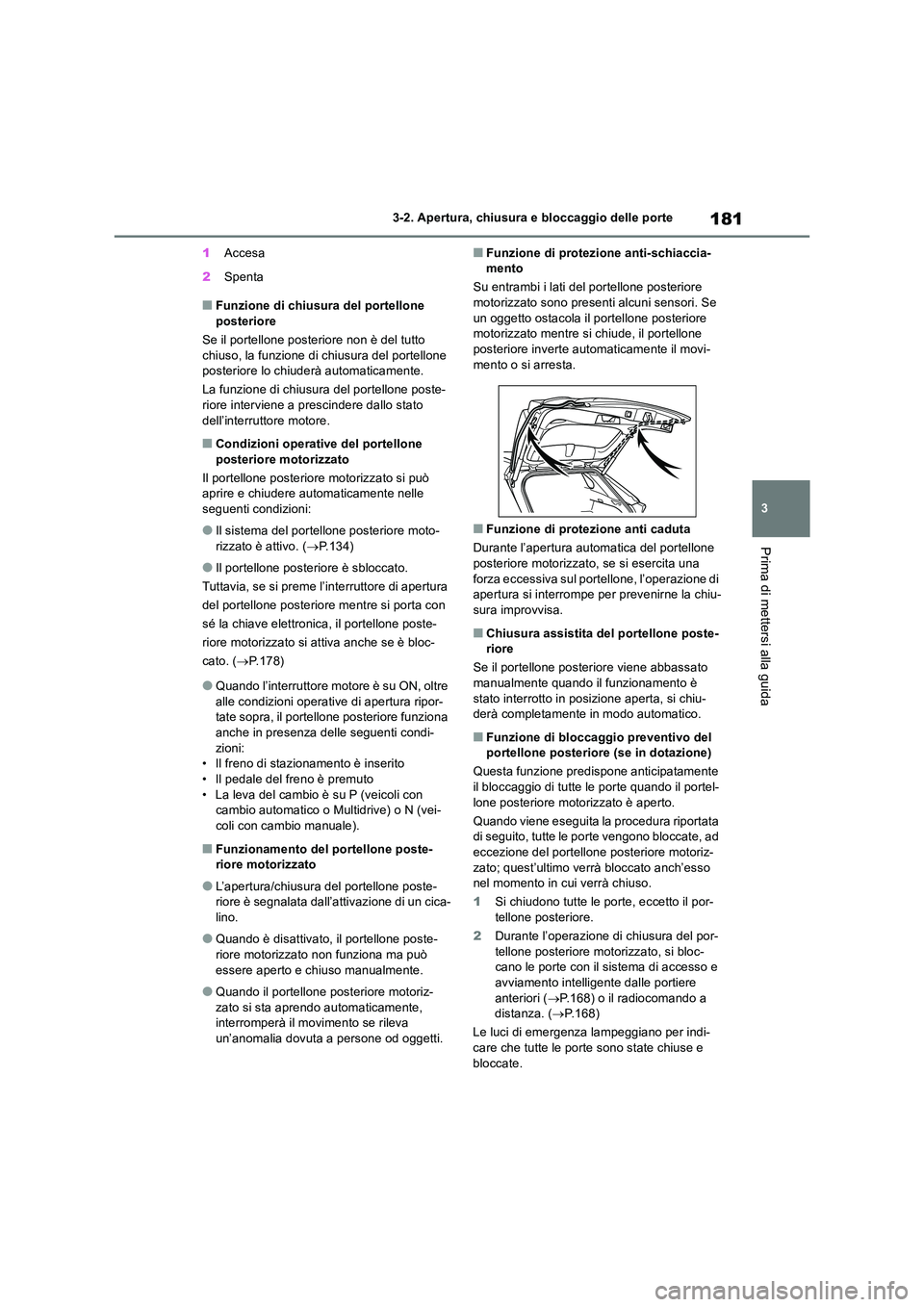

181
3
3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
1 Accesa
2 Spenta
■Funzione di chiusura del portellone posteriore
Se il portellone posteriore non è del tutto
chiuso, la funzione di chiusura del portellone posteriore lo chiuderà automaticamente.
La funzione di chiusura del portellone poste- riore interviene a prescindere dallo stato
dell’interruttore motore.
■Condizioni operative del portellone posteriore motorizzato
Il portellone posteriore motorizzato si può aprire e chiudere automaticamente nelle
seguenti condizioni:
●Il sistema del portellone posteriore moto-
rizzato è attivo. ( P.134)
●Il portellone posteriore è sbloccato.
Tuttavia, se si preme l’interruttore di apertura
del portellone posteriore mentre si porta con
sé la chiave elettronica, il portellone poste-
riore motorizzato si attiva anche se è bloc-
cato. ( P.178)
●Quando l’interruttore motore è su ON, oltre alle condizioni operative di apertura ripor-tate sopra, il portellone posteriore funziona
anche in presenza delle seguenti condi- zioni:• Il freno di stazionamento è inserito
• Il pedale del freno è premuto • La leva del cambio è su P (veicoli con cambio automatico o Multidrive) o N (vei-
coli con cambio manuale).
■Funzionamento del portellone poste- riore motorizzato
●L’apertura/chiusura del portellone poste-riore è segnalata dall’attivazione di un cica-lino.
●Quando è disattivato, il portellone poste-riore motorizzato non funziona ma può
essere aperto e chiuso manualmente.
●Quando il portellone posteriore motoriz-
zato si sta aprendo automaticamente, interromperà il movimento se rileva un’anomalia dovuta a persone od oggetti.
■Funzione di protezione anti-schiaccia-mento
Su entrambi i lati del portellone posteriore motorizzato sono presenti alcuni sensori. Se
un oggetto ostacola il portellone posteriore motorizzato mentre si chiude, il portellone posteriore inverte automaticamente il movi-
mento o si arresta.
■Funzione di protezione anti caduta
Durante l’apertura automatica del portellone
posteriore motorizzato, se si esercita una forza eccessiva sul portellone, l’operazione di apertura si interrompe per prevenirne la chiu-
sura improvvisa.
■Chiusura assistita del portellone poste- riore
Se il portellone posteriore viene abbassato manualmente quando il funzionamento è
stato interrotto in posizione aperta, si chiu- derà completamente in modo automatico.
■Funzione di bloccaggio preventivo del portellone posteriore (se in dotazione)
Questa funzione predispone anticipatamente
il bloccaggio di tutte le porte quando il portel- lone posteriore motorizzato è aperto.
Quando viene eseguita la procedura riportata di seguito, tutte le porte vengono bloccate, ad
eccezione del portellone posteriore motoriz- zato; quest’ultimo verrà bloccato anch’esso nel momento in cui verrà chiuso.
1 Si chiudono tutte le porte, eccetto il por-
tellone posteriore.
2 Durante l’operazione di chiusura del por- tellone posteriore motorizzato, si bloc-cano le porte con il sistema di accesso e
avviamento intelligente dalle portiere anteriori ( P.168) o il radiocomando a distanza. ( P.168)
Le luci di emergenza lampeggiano per indi-
care che tutte le porte sono state chiuse e bloccate.

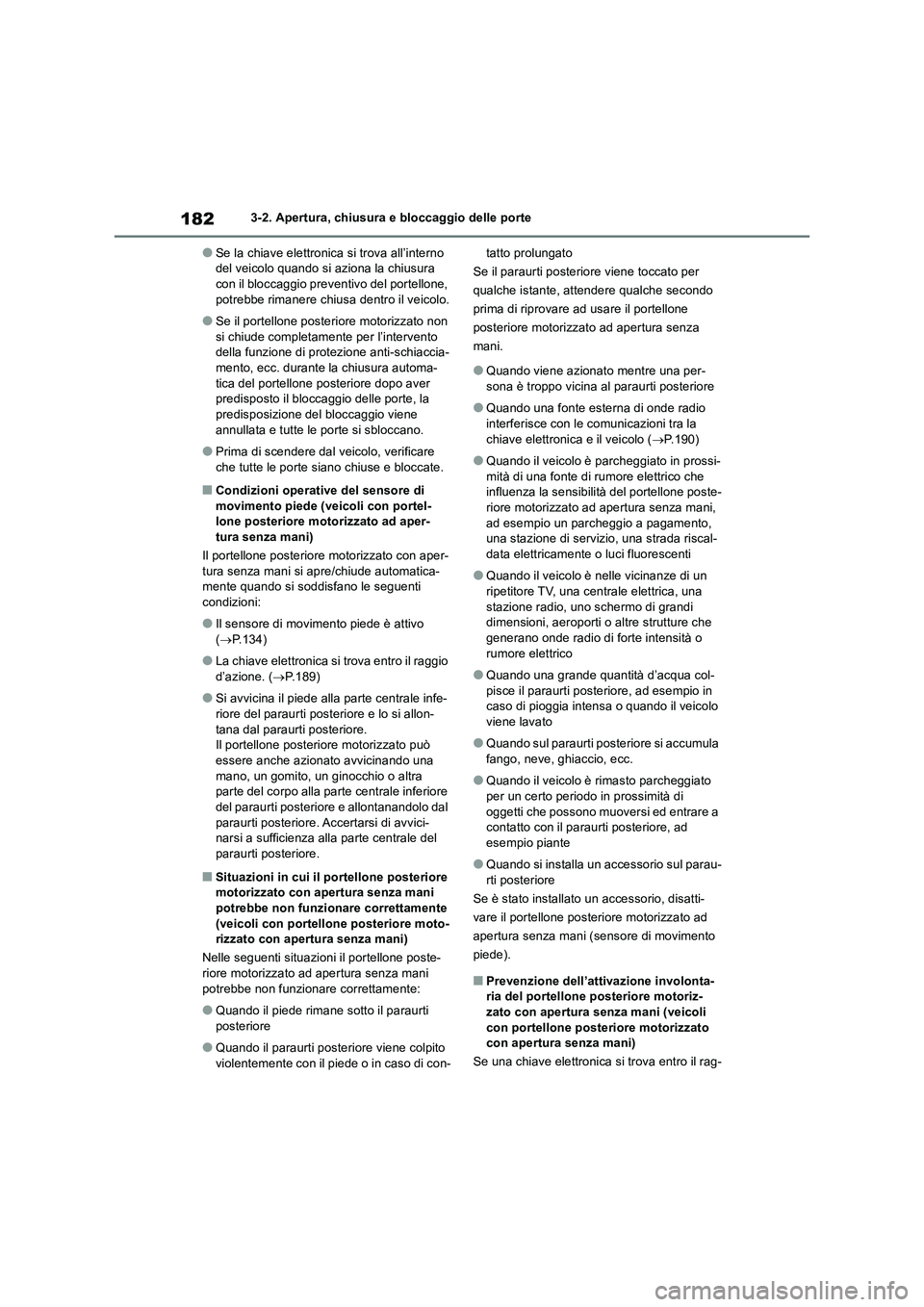

1823-2. Apertura, chiusura e bloccaggio delle porte
●Se la chiave elettronica si trova all’interno
del veicolo quando si aziona la chiusura
con il bloccaggio preventivo del portellone,
potrebbe rimanere chiusa dentro il veicolo.
●Se il portellone posteriore motorizzato non
si chiude completamente per l’intervento
della funzione di protezione anti-schiaccia-
mento, ecc. durante la chiusura automa-
tica del portellone posteriore dopo aver
predisposto il bloccaggio delle porte, la
predisposizione del bloccaggio viene
annullata e tutte le porte si sbloccano.
●Prima di scendere dal veicolo, verificare
che tutte le porte siano chiuse e bloccate.
■Condizioni operative del sensore di
movimento piede (veicoli con portel-
lone posteriore motorizzato ad aper-
tura senza mani)
Il portellone posteriore motorizzato con aper-
tura senza mani si apre/chiude automatica-
mente quando si soddisfano le seguenti
condizioni:
●Il sensore di movimento piede è attivo
(P.134)
●La chiave elettronica si trova entro il raggio
d’azione. (P.189)
●Si avvicina il piede alla parte centrale infe-
riore del paraurti posteriore e lo si allon-
tana dal paraurti posteriore.
Il portellone posteriore motorizzato può
essere anche azionato avvicinando una
mano, un gomito, un ginocchio o altra
parte del corpo alla parte centrale inferiore
del paraurti posteriore e allontanandolo dal
paraurti posteriore. Accertarsi di avvici-
narsi a sufficienza alla parte centrale del
paraurti posteriore.
■Situazioni in cui il portellone posteriore
motorizzato con apertura senza mani
potrebbe non funzionare correttamente
(veicoli con portellone posteriore moto-
rizzato con apertura senza mani)
Nelle seguenti situazioni il portellone poste-
riore motorizzato ad apertura senza mani
potrebbe non funzionare correttamente:
●Quando il piede rimane sotto il paraurti
posteriore
●Quando il paraurti posteriore viene colpito
violentemente con il piede o in caso di con-tatto prolungato
Se il paraurti posteriore viene toccato per
qualche istante, attendere qualche secondo
prima di riprovare ad usare il portellone
posteriore motorizzato ad apertura senza
mani.
●Quando viene azionato mentre una per-
sona è troppo vicina al paraurti posteriore
●Quando una fonte esterna di onde radio
interferisce con le comunicazioni tra la
chiave elettronica e il veicolo (P.190)
●Quando il veicolo è parcheggiato in prossi-
mità di una fonte di rumore elettrico che
influenza la sensibilità del portellone poste-
riore motorizzato ad apertura senza mani,
ad esempio un parcheggio a pagamento,
una stazione di servizio, una strada riscal-
data elettricamente o luci fluorescenti
●Quando il veicolo è nelle vicinanze di un
ripetitore TV, una centrale elettrica, una
stazione radio, uno schermo di grandi
dimensioni, aeroporti o altre strutture che
generano onde radio di forte intensità o
rumore elettrico
●Quando una grande quantità d’acqua col-
pisce il paraurti posteriore, ad esempio in
caso di pioggia intensa o quando il veicolo
viene lavato
●Quando sul paraurti posteriore si accumula
fango, neve, ghiaccio, ecc.
●Quando il veicolo è rimasto parcheggiato
per un certo periodo in prossimità di
oggetti che possono muoversi ed entrare a
contatto con il paraurti posteriore, ad
esempio piante
●Quando si installa un accessorio sul parau-
rti posteriore
Se è stato installato un accessorio, disatti-
vare il portellone posteriore motorizzato ad
apertura senza mani (sensore di movimento
piede).
■Prevenzione dell’attivazione involonta-
ria del portellone posteriore motoriz-
zato con apertura senza mani (veicoli
con portellone posteriore motorizzato
con apertura senza mani)
Se una chiave elettronica si trova entro il rag-

183

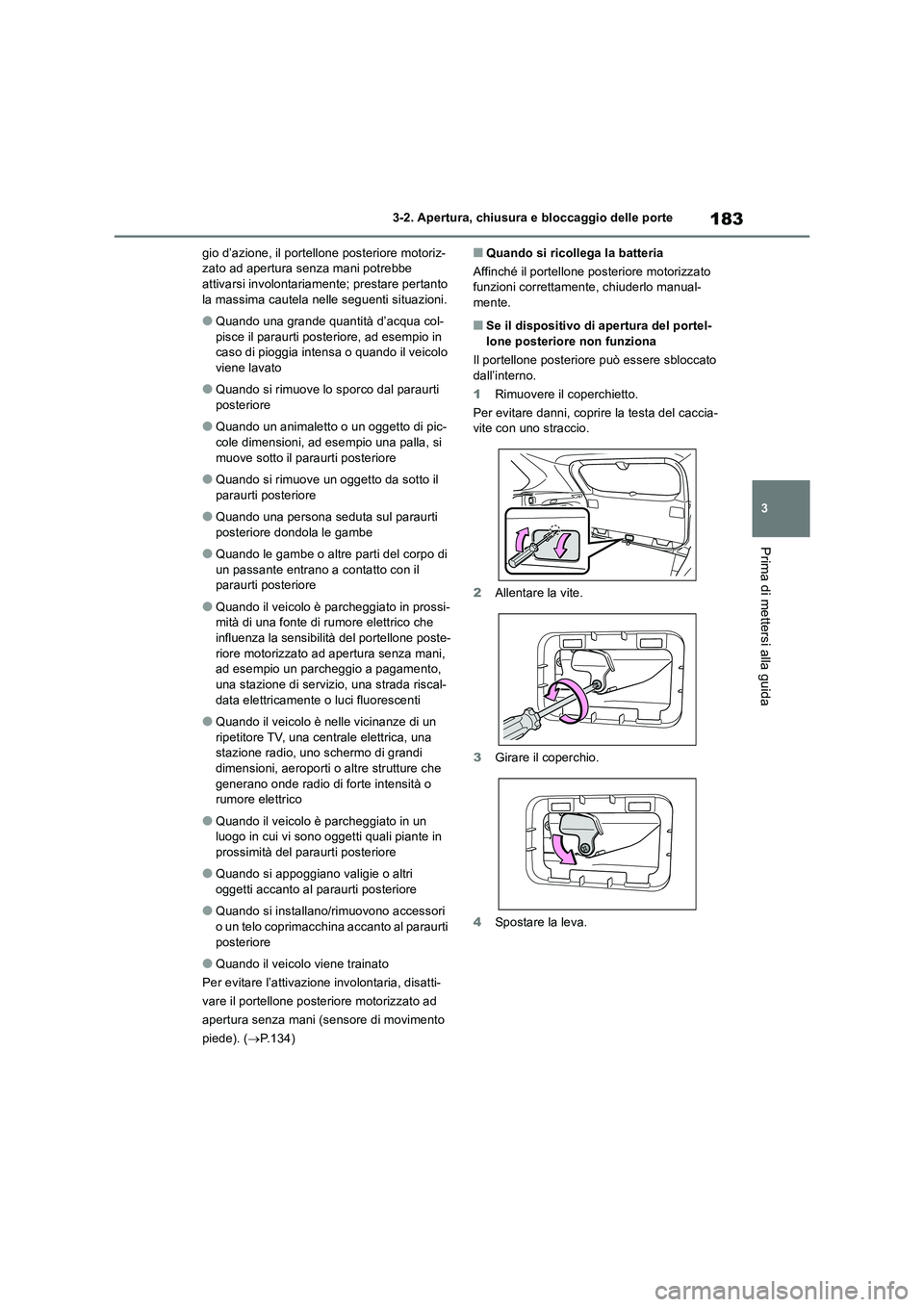

3 3-2. Apertura, chiusura e bloccaggio delle porte
Prima di mettersi alla guida
gio d’azione, il portellone posteriore motoriz-
zato ad apertura senza mani potrebbe
attivarsi involontariamente; prestare pertanto
la massima cautela nelle seguenti situazioni.
●Quando una grande quantità d’acqua col-
pisce il paraurti posteriore, ad esempio in
caso di pioggia intensa o quando il veicolo
viene lavato
●Quando si rimuove lo sporco dal paraurti
posteriore
●Quando un animaletto o un oggetto di pic-
cole dimensioni, ad esempio una palla, si
muove sotto il paraurti posteriore
●Quando si rimuove un oggetto da sotto il
paraurti posteriore
●Quando una persona seduta sul paraurti
posteriore dondola le gambe
●Quando le gambe o altre parti del corpo di
un passante entrano a contatto con il
paraurti posteriore
●Quando il veicolo è parcheggiato in prossi-
mità di una fonte di rumore elettrico che
influenza la sensibilità del portellone poste-
riore motorizzato ad apertura senza mani,
ad esempio un parcheggio a pagamento,
una stazione di servizio, una strada riscal-
data elettricamente o luci fluorescenti
●Quando il veicolo è nelle vicinanze di un
ripetitore TV, una centrale elettrica, una
stazione radio, uno schermo di grandi
dimensioni, aeroporti o altre strutture che
generano onde radio di forte intensità o
rumore elettrico
●Quando il veicolo è parcheggiato in un
luogo in cui vi sono oggetti quali piante in
prossimità del paraurti posteriore
●Quando si appoggiano valigie o altri
oggetti accanto al paraurti posteriore
●Quando si installano/rimuovono accessori
o un telo coprimacchina accanto al paraurti
posteriore
●Quando il veicolo viene trainato
Per evitare l’attivazione involontaria, disatti-
vare il portellone posteriore motorizzato ad
apertura senza mani (sensore di movimento
piede). (P.134)
■Quando si ricollega la batteria
Affinché il portellone posteriore motorizzato
funzioni correttamente, chiuderlo manual-
mente.
■Se il dispositivo di apertura del portel-
lone posteriore non funziona
Il portellone posteriore può essere sbloccato
dall’interno.
1Rimuovere il coperchietto.
Per evitare danni, coprire la testa del caccia-
vite con uno straccio.
2Allentare la vite.
3Girare il coperchio.
4Spostare la leva.

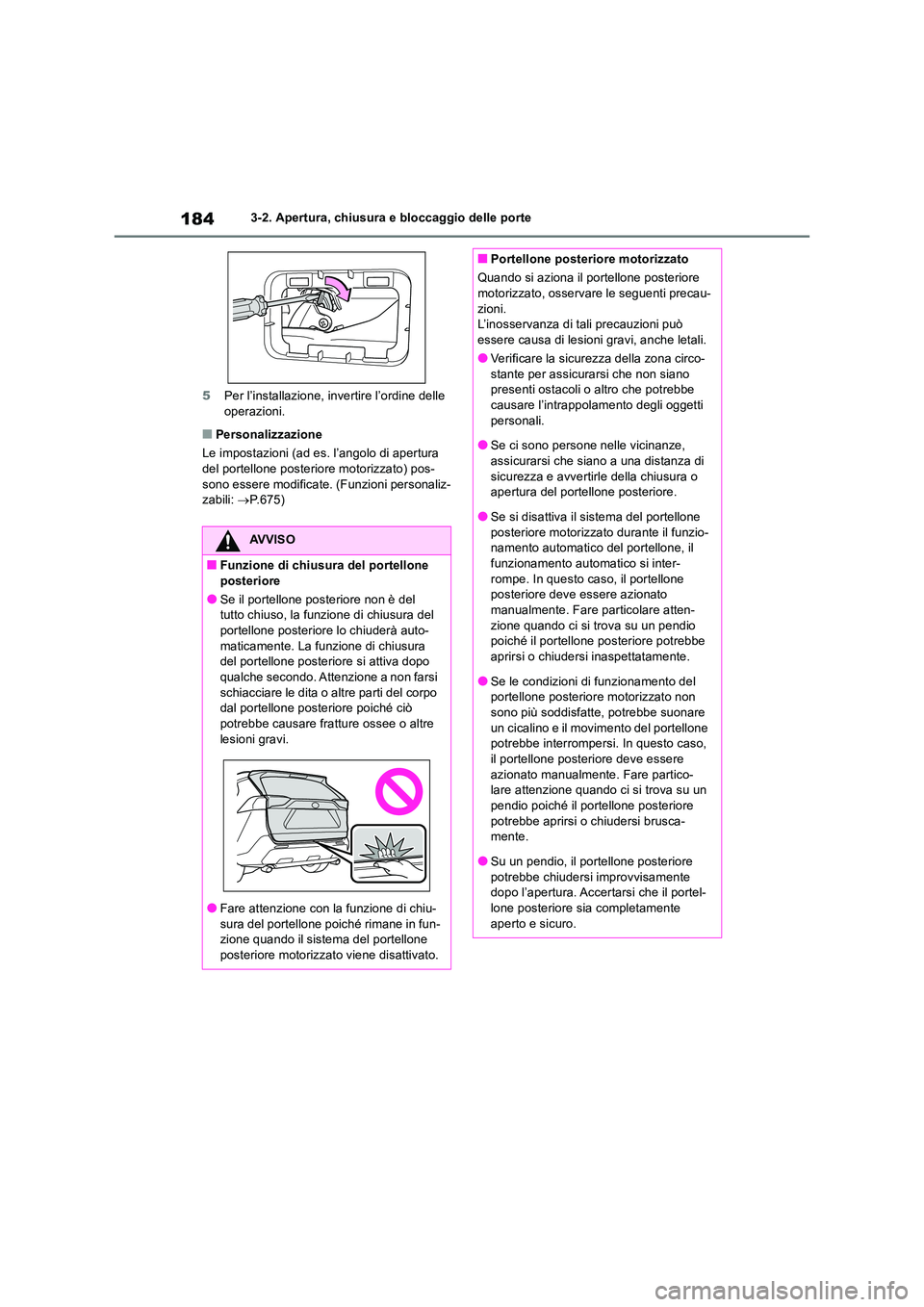

1843-2. Apertura, chiusura e bloccaggio delle porte
5 Per l’installazione, invertire l’ordine delle operazioni.
■Personalizzazione
Le impostazioni (ad es. l’angolo di apertura del portellone posteriore motorizzato) pos-
sono essere modificate. (Funzioni personaliz- zabili: P.675)
AVVISO
■Funzione di chiusura del portellone
posteriore
●Se il portellone posteriore non è del tutto chiuso, la funzione di chiusura del portellone posteriore lo chiuderà auto-
maticamente. La funzione di chiusura del portellone posteriore si attiva dopo qualche secondo. Attenzione a non farsi
schiacciare le dita o altre parti del corpo dal portellone posteriore poiché ciò potrebbe causare fratture ossee o altre
lesioni gravi.
●Fare attenzione con la funzione di chiu- sura del portellone poiché rimane in fun-zione quando il sistema del portellone
posteriore motorizzato viene disattivato.
■Portellone posteriore motorizzato
Quando si aziona il portellone posteriore motorizzato, osservare le seguenti precau-
zioni. L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Verificare la sicurezza della zona circo-
stante per assicurarsi che non siano presenti ostacoli o altro che potrebbe causare l’intrappolamento degli oggetti
personali.
●Se ci sono persone nelle vicinanze, assicurarsi che siano a una distanza di
sicurezza e avvertirle della chiusura o apertura del portellone posteriore.
●Se si disattiva il sistema del portellone
posteriore motorizzato durante il funzio- namento automatico del portellone, il funzionamento automatico si inter-
rompe. In questo caso, il portellone posteriore deve essere azionato manualmente. Fare particolare atten-
zione quando ci si trova su un pendio poiché il portellone posteriore potrebbe aprirsi o chiudersi inaspettatamente.
●Se le condizioni di funzionamento del portellone posteriore motorizzato non sono più soddisfatte, potrebbe suonare
un cicalino e il movimento del portellone potrebbe interrompersi. In questo caso, il portellone posteriore deve essere
azionato manualmente. Fare partico- lare attenzione quando ci si trova su un pendio poiché il portellone posteriore
potrebbe aprirsi o chiudersi brusca- mente.
●Su un pendio, il portellone posteriore
potrebbe chiudersi improvvisamente dopo l’apertura. Accertarsi che il portel-lone posteriore sia completamente
aperto e sicuro.
