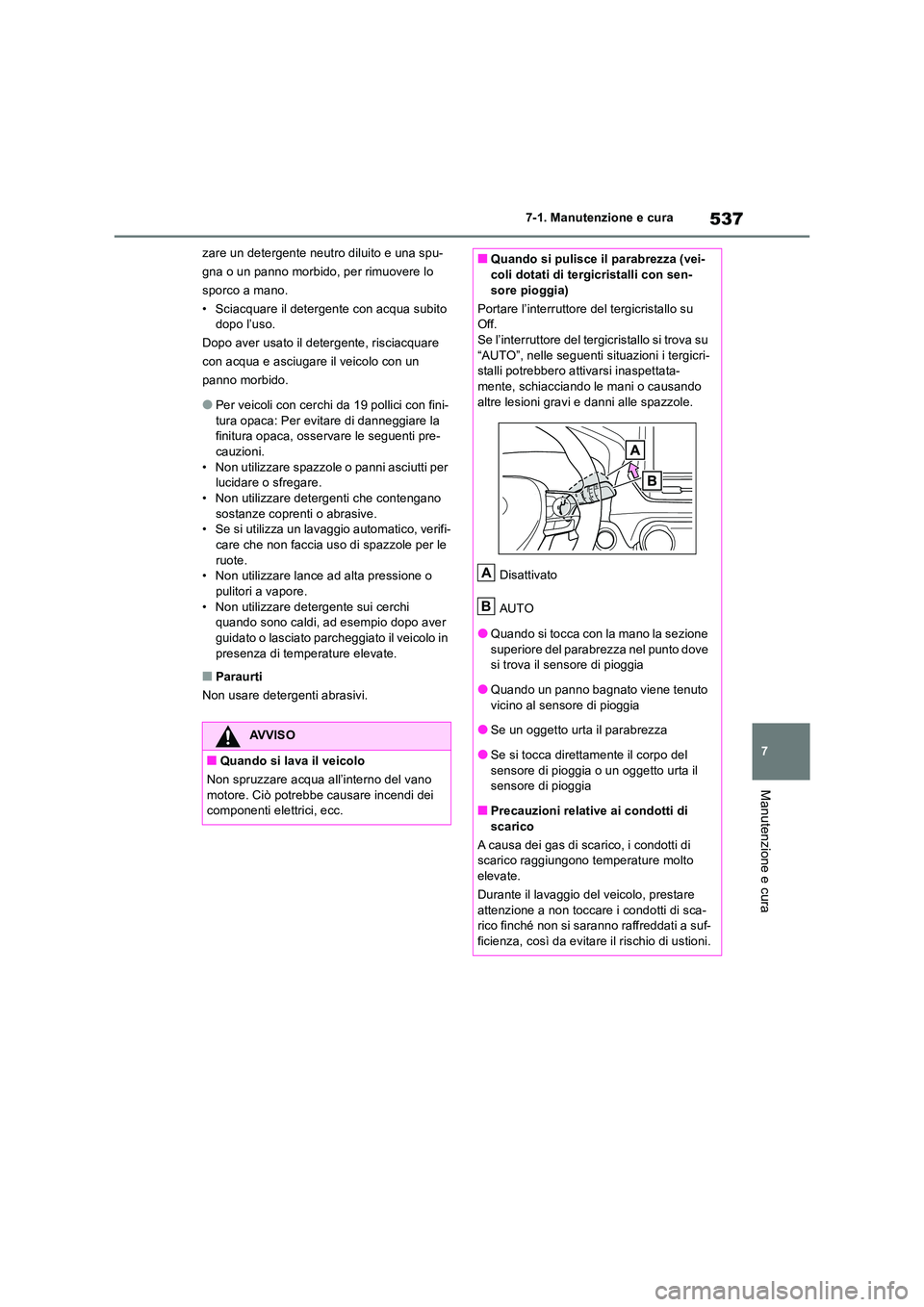

2018 TOYOTA RAV4 Manuale duso (in Italian)

537
7
7-1. Manutenzione e cura
Manutenzione e cura
zare un detergente neutro diluito e una spu-
gna o un panno morbido, per rimuovere lo
sporco a mano.
• Sciacquare il detergent e con acqua subito dopo l’uso.
Dopo aver usato il det ergente, risciacquare
con acqua e asciugare il veicolo con un
panno morbido.
●Per veicoli con cerchi da 19 pollici con fini-
tura opaca: Per evitare di danneggiare la finitura opaca, osservare le seguenti pre-cauzioni.
• Non utilizzare spazzole o panni asciutti per lucidare o sfregare.• Non utilizzare detergenti che contengano
sostanze coprenti o abrasive. • Se si utilizza un lavaggio automatico, verifi-care che non faccia uso di spazzole per le
ruote. • Non utilizzare lance ad alta pressione o pulitori a vapore.
• Non utilizzare detergente sui cerchi quando sono caldi, ad esempio dopo aver guidato o lasciato parcheggiato il veicolo in
presenza di temperature elevate.
■Paraurti
Non usare detergenti abrasivi.
AVVISO
■Quando si lava il veicolo
Non spruzzare acqua all’interno del vano
motore. Ciò potrebbe causare incendi dei componenti elettrici, ecc.
■Quando si pulisce il parabrezza (vei-coli dotati di tergicristalli con sen-
sore pioggia)
Portare l’interruttore del tergicristallo su Off.Se l’interruttore del tergicristallo si trova su
“AUTO”, nelle seguenti situazioni i tergicri- stalli potrebbero attivarsi inaspettata-mente, schiacciando le mani o causando
altre lesioni gravi e danni alle spazzole.
Disattivato
AUTO
●Quando si tocca con la mano la sezione superiore del parabrezza nel punto dove si trova il sensore di pioggia
●Quando un panno bagnato viene tenuto vicino al sensore di pioggia
●Se un oggetto urta il parabrezza
●Se si tocca direttamente il corpo del sensore di pioggia o un oggetto urta il sensore di pioggia
■Precauzioni relative ai condotti di scarico
A causa dei gas di scarico, i condotti di scarico raggiungono temperature molto
elevate.
Durante il lavaggio del veicolo, prestare attenzione a non toccare i condotti di sca-rico finché non si saranno raffreddati a suf-
ficienza, così da evitare il rischio di ustioni.
A
B

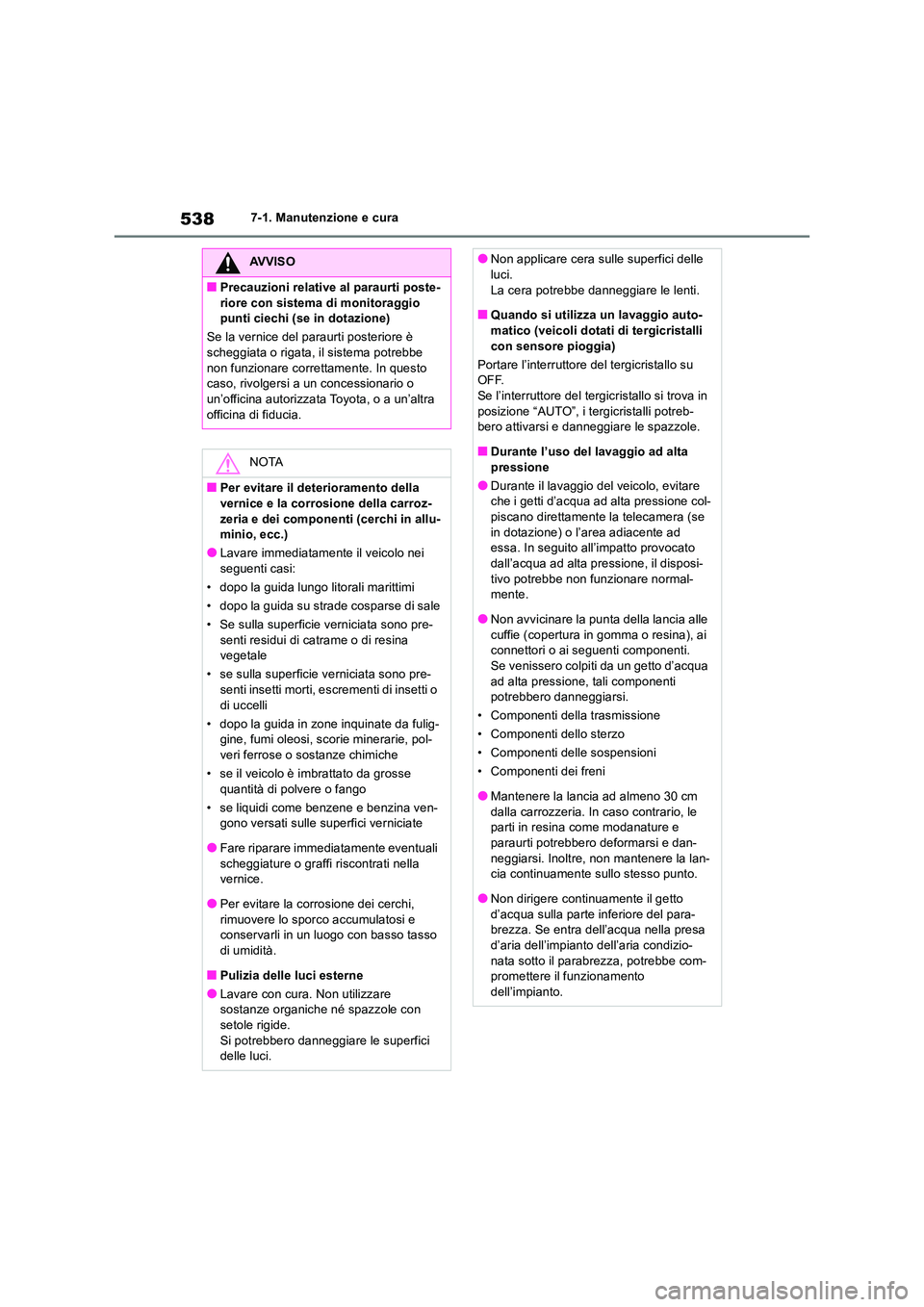

5387-1. Manutenzione e cura
AVVISO
■Precauzioni relative al paraurti poste-
riore con sistema di monitoraggio punti ciechi (se in dotazione)
Se la vernice del paraurti posteriore è scheggiata o rigata, il sistema potrebbe
non funzionare correttamente. In questo caso, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
NOTA
■Per evitare il deterioramento della vernice e la corrosione della carroz-
zeria e dei componenti (cerchi in allu- minio, ecc.)
●Lavare immediatamente il veicolo nei seguenti casi:
• dopo la guida lungo litorali marittimi
• dopo la guida su strade cosparse di sale
• Se sulla superficie verniciata sono pre-
senti residui di catrame o di resina vegetale
• se sulla superficie verniciata sono pre- senti insetti morti, escrementi di insetti o
di uccelli
• dopo la guida in zone inquinate da fulig- gine, fumi oleosi, scorie minerarie, pol-veri ferrose o sostanze chimiche
• se il veicolo è imbrattato da grosse
quantità di polvere o fango
• se liquidi come benzene e benzina ven- gono versati sulle superfici verniciate
●Fare riparare immediatamente eventuali
scheggiature o graffi riscontrati nella vernice.
●Per evitare la corrosione dei cerchi,
rimuovere lo sporco accumulatosi e conservarli in un luogo con basso tasso di umidità.
■Pulizia delle luci esterne
●Lavare con cura. Non utilizzare sostanze organiche né spazzole con setole rigide.
Si potrebbero danneggiare le superfici delle luci.
●Non applicare cera sulle superfici delle luci.
La cera potrebbe danneggiare le lenti.
■Quando si utilizza un lavaggio auto- matico (veicoli dotati di tergicristalli
con sensore pioggia)
Portare l’interruttore del tergicristallo su OFF.Se l’interruttore del tergicristallo si trova in
posizione “AUTO”, i tergicristalli potreb- bero attivarsi e danneggiare le spazzole.
■Durante l’uso del lavaggio ad alta
pressione
●Durante il lavaggio del veicolo, evitare che i getti d’acqua ad alta pressione col-piscano direttamente la telecamera (se
in dotazione) o l’area adiacente ad essa. In seguito all’impatto provocato dall’acqua ad alta pressione, il disposi-
tivo potrebbe non funzionare normal- mente.
●Non avvicinare la punta della lancia alle
cuffie (copertura in gomma o resina), ai connettori o ai seguenti componenti.Se venissero colpiti da un getto d’acqua
ad alta pressione, tali componenti potrebbero danneggiarsi.
• Componenti della trasmissione
• Componenti dello sterzo
• Componenti delle sospensioni
• Componenti dei freni
●Mantenere la lancia ad almeno 30 cm
dalla carrozzeria. In caso contrario, le parti in resina come modanature e paraurti potrebbero deformarsi e dan-
neggiarsi. Inoltre, non mantenere la lan- cia continuamente sullo stesso punto.
●Non dirigere continuamente il getto
d’acqua sulla parte inferiore del para- brezza. Se entra dell’acqua nella presa d’aria dell’impianto dell’aria condizio-
nata sotto il parabrezza, potrebbe com- promettere il funzionamento dell’impianto.

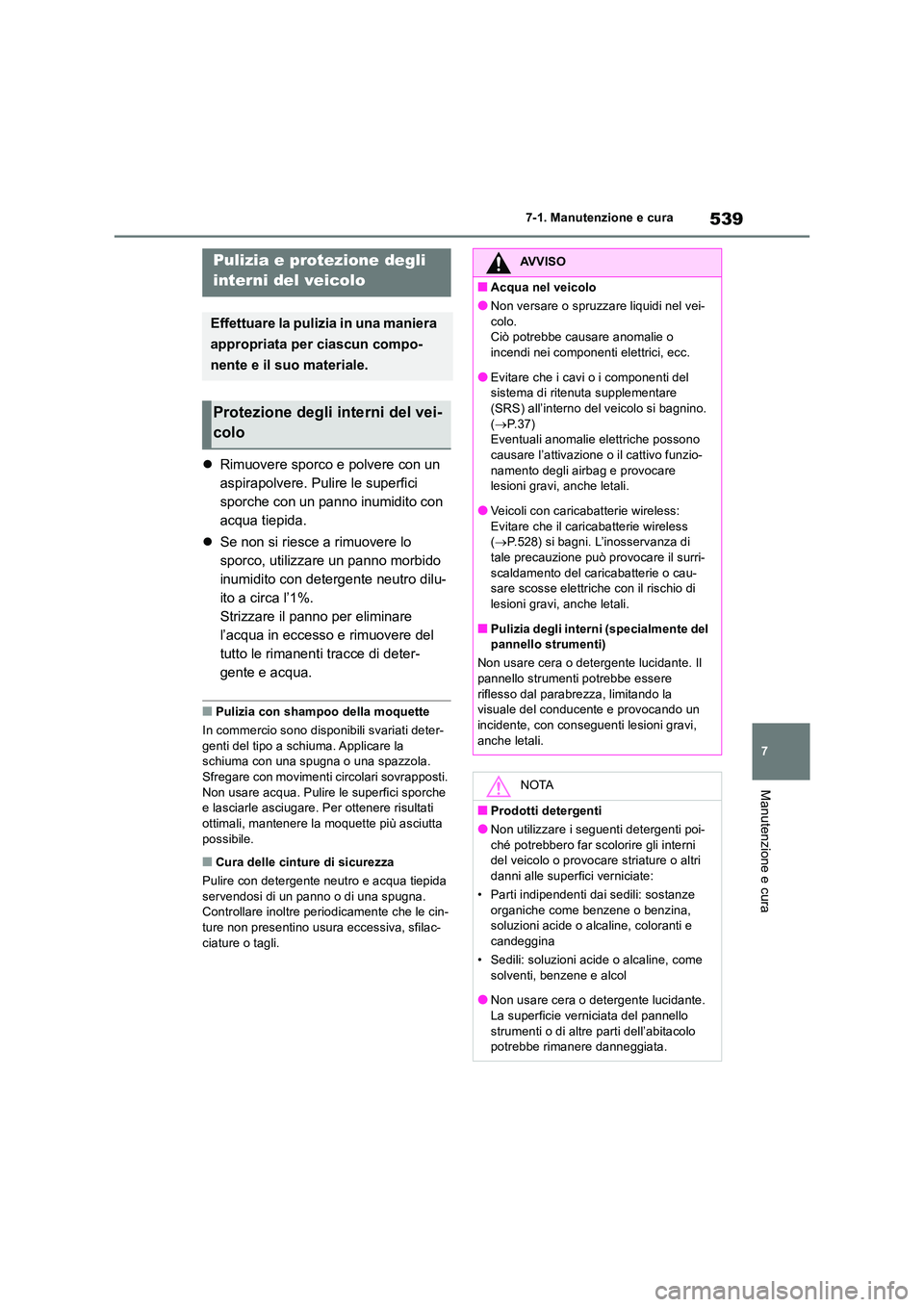

539
7
7-1. Manutenzione e cura
Manutenzione e cura
 Rimuovere sporco e polvere con un
aspirapolvere. Pulire le superfici
sporche con un panno inumidito con
acqua tiepida.
 Se non si riesce a rimuovere lo
sporco, utilizzare un panno morbido
inumidito con detergente neutro dilu-
ito a circa l’1%.
Strizzare il panno per eliminare
l’acqua in eccesso e rimuovere del
tutto le rimanenti tracce di deter-
gente e acqua.
■Pulizia con shampoo della moquette
In commercio sono disponibili svariati deter-
genti del tipo a schiuma. Applicare la schiuma con una spugna o una spazzola. Sfregare con movimenti circolari sovrapposti.
Non usare acqua. Pulire le superfici sporche e lasciarle asciugare. Per ottenere risultati ottimali, mantenere la moquette più asciutta
possibile.
■Cura delle cinture di sicurezza
Pulire con detergente neutro e acqua tiepida servendosi di un panno o di una spugna. Controllare inoltre periodicamente che le cin-
ture non presentino usura eccessiva, sfilac- ciature o tagli.
Pulizia e protezione degli
interni del veicolo
Effettuare la pulizia in una maniera
appropriata per ciascun compo-
nente e il suo materiale.
Protezione degli interni del vei-
colo
AVVISO
■Acqua nel veicolo
●Non versare o spruzzare liquidi nel vei-
colo. Ciò potrebbe causare anomalie o incendi nei componenti elettrici, ecc.
●Evitare che i cavi o i componenti del sistema di ritenuta supplementare (SRS) all’interno del veicolo si bagnino.
( P. 3 7 ) Eventuali anomalie elettriche possono causare l’attivazione o il cattivo funzio-
namento degli airbag e provocare lesioni gravi, anche letali.
●Veicoli con caricabatterie wireless:
Evitare che il caricabatterie wireless ( P.528) si bagni. L’inosservanza di tale precauzione può provocare il surri-
scaldamento del caricabatterie o cau- sare scosse elettriche con il rischio di lesioni gravi, anche letali.
■Pulizia degli interni (specialmente del pannello strumenti)
Non usare cera o detergente lucidante. Il pannello strumenti potrebbe essere
riflesso dal parabrezza, limitando la visuale del conducente e provocando un
incidente, con conseguenti lesioni gravi, anche letali.
NOTA
■Prodotti detergenti
●Non utilizzare i seguenti detergenti poi-
ché potrebbero far scolorire gli interni del veicolo o provocare striature o altri danni alle superfici verniciate:
• Parti indipendenti dai sedili: sostanze
organiche come benzene o benzina, soluzioni acide o alcaline, coloranti e candeggina
• Sedili: soluzioni acide o alcaline, come
solventi, benzene e alcol
●Non usare cera o detergente lucidante. La superficie verniciata del pannello
strumenti o di altre parti dell’abitacolo potrebbe rimanere danneggiata.

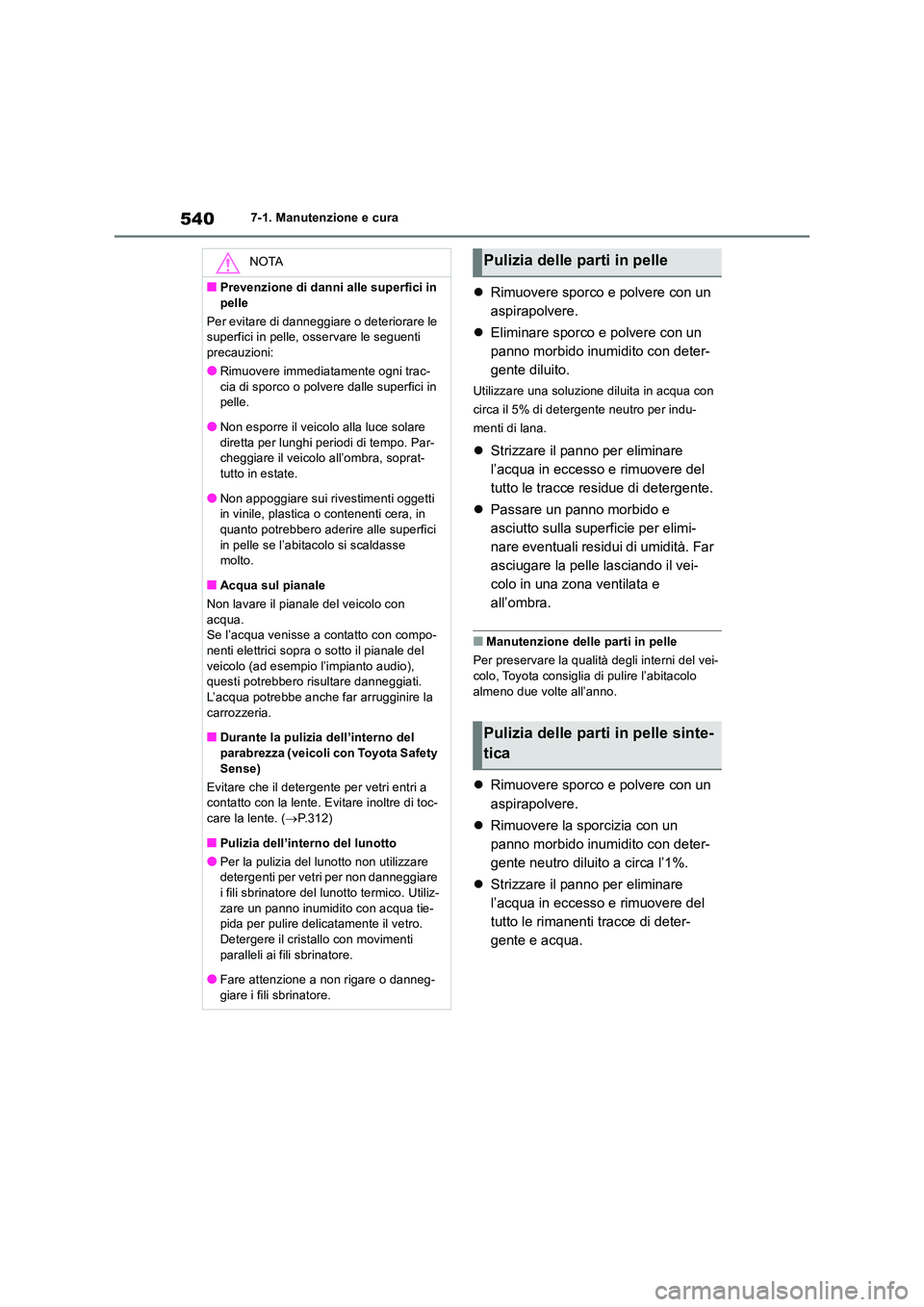

5407-1. Manutenzione e cura
Rimuovere sporco e polvere con un
aspirapolvere.
 Eliminare sporco e polvere con un
panno morbido inumidito con deter-
gente diluito.
Utilizzare una soluzione diluita in acqua con
circa il 5% di detergente neutro per indu-
menti di lana.
 Strizzare il panno per eliminare
l’acqua in eccesso e rimuovere del
tutto le tracce residue di detergente.
 Passare un panno morbido e
asciutto sulla superficie per elimi-
nare eventuali residui di umidità. Far
asciugare la pelle lasciando il vei-
colo in una zona ventilata e
all’ombra.
■Manutenzione delle parti in pelle
Per preservare la qualità degli interni del vei-
colo, Toyota consiglia di pulire l’abitacolo almeno due volte all’anno.
 Rimuovere sporco e polvere con un
aspirapolvere.
 Rimuovere la sporcizia con un
panno morbido inumidito con deter-
gente neutro diluito a circa l’1%.
 Strizzare il panno per eliminare
l’acqua in eccesso e rimuovere del
tutto le rimanenti tracce di deter-
gente e acqua.
NOTA
■Prevenzione di danni alle superfici in
pelle
Per evitare di danneggiare o deteriorare le superfici in pelle, osservare le seguenti precauzioni:
●Rimuovere immediatamente ogni trac-
cia di sporco o polvere dalle superfici in pelle.
●Non esporre il veicolo alla luce solare
diretta per lunghi periodi di tempo. Par- cheggiare il veicolo all’ombra, soprat-tutto in estate.
●Non appoggiare sui rivestimenti oggetti in vinile, plastica o contenenti cera, in quanto potrebbero aderire alle superfici
in pelle se l’abitacolo si scaldasse molto.
■Acqua sul pianale
Non lavare il pianale del veicolo con
acqua. Se l’acqua venisse a contatto con compo-nenti elettrici sopra o sotto il pianale del
veicolo (ad esempio l’impianto audio), questi potrebbero risultare danneggiati. L’acqua potrebbe anche far arrugginire la
carrozzeria.
■Durante la pulizia dell’interno del
parabrezza (veicoli con Toyota Safety Sense)
Evitare che il detergente per vetri entri a contatto con la lente. Evitare inoltre di toc-
care la lente. ( P.312)
■Pulizia dell’interno del lunotto
●Per la pulizia del lunotto non utilizzare detergenti per vetri per non danneggiare
i fili sbrinatore del lunotto termico. Utiliz- zare un panno inumidito con acqua tie-pida per pulire delicatamente il vetro.
Detergere il cristallo con movimenti paralleli ai fili sbrinatore.
●Fare attenzione a non rigare o danneg-
giare i fili sbrinatore.
Pulizia delle parti in pelle
Pulizia delle parti in pelle sinte-
tica

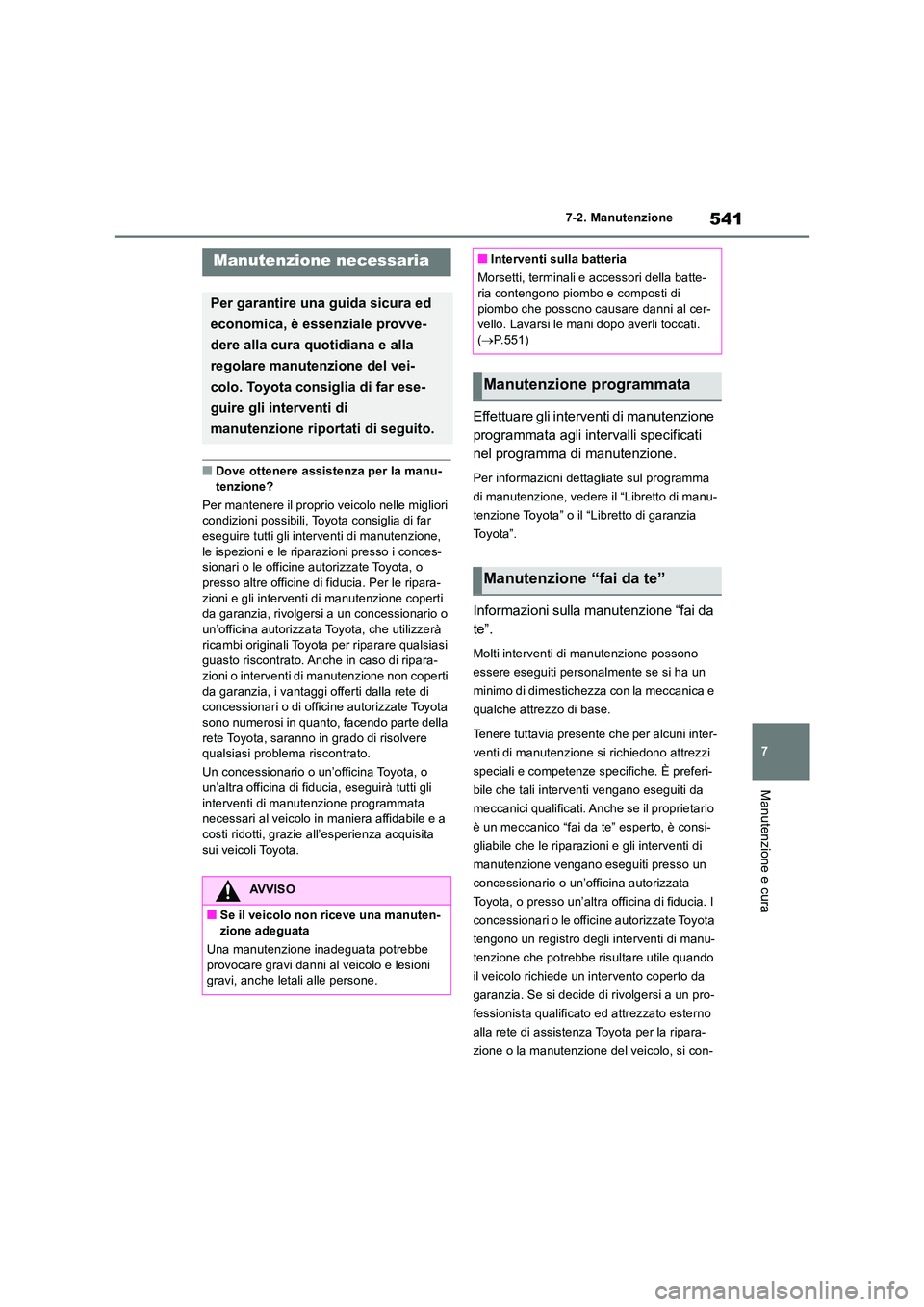

541
7
7-2. Manutenzione
Manutenzione e cura
7-2.Manutenz ion e
■Dove ottenere assistenza per la manu- tenzione?
Per mantenere il proprio veicolo nelle migliori condizioni possibili, Toyota consiglia di far
eseguire tutti gli interventi di manutenzione, le ispezioni e le riparazioni presso i conces-sionari o le officine autorizzate Toyota, o
presso altre officine di fiducia. Per le ripara- zioni e gli interventi di manutenzione coperti da garanzia, rivolgersi a un concessionario o
un’officina autorizzata Toyota, che utilizzerà ricambi originali Toyota per riparare qualsiasi guasto riscontrato. Anche in caso di ripara-
zioni o interventi di manutenzione non coperti da garanzia, i vantaggi offerti dalla rete di concessionari o di officine autorizzate Toyota
sono numerosi in quanto, facendo parte della rete Toyota, saranno in grado di risolvere qualsiasi problema riscontrato.
Un concessionario o un’officina Toyota, o
un’altra officina di fiducia, eseguirà tutti gli interventi di manutenzione programmata necessari al veicolo in maniera affidabile e a
costi ridotti, grazie all’esperienza acquisita sui veicoli Toyota.
Effettuare gli interventi di manutenzione
programmata agli intervalli specificati
nel programma di manutenzione.
Per informazioni dettagliate sul programma
di manutenzione, vedere il “Libretto di manu-
tenzione Toyota” o il “Libretto di garanzia
To y o t a ” .
Informazioni sulla manutenzione “fai da
te”.
Molti interventi di manutenzione possono
essere eseguiti personalmente se si ha un
minimo di dimestichezza con la meccanica e
qualche attrezzo di base.
Tenere tuttavia presente che per alcuni inter-
venti di manutenzione si richiedono attrezzi
speciali e competenze s pecifiche. È preferi-
bile che tali interventi vengano eseguiti da
meccanici qualificati. Anche se il proprietario
è un meccanico “fai da te” esperto, è consi-
gliabile che le riparazioni e gli interventi di
manutenzione vengano eseguiti presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia. I
concessionari o le officine autorizzate Toyota
tengono un registro degli interventi di manu-
tenzione che potrebbe risultare utile quando
il veicolo richiede un intervento coperto da
garanzia. Se si decide di rivolgersi a un pro-
fessionista qualificato ed attrezzato esterno
alla rete di assistenza Toyota per la ripara-
zione o la manutenzione del veicolo, si con-
Manutenzione necessaria
Per garantire una guida sicura ed
economica, è essenziale provve-
dere alla cura quotidiana e alla
regolare manutenzione del vei-
colo. Toyota consiglia di far ese-
guire gli interventi di
manutenzione riportati di seguito.
AVVISO
■Se il veicolo non riceve una manuten-
zione adeguata
Una manutenzione inadeguata potrebbe provocare gravi danni al veicolo e lesioni gravi, anche letali alle persone.
■Interventi sulla batteria
Morsetti, terminali e accessori della batte- ria contengono piombo e composti di
piombo che possono causare danni al cer- vello. Lavarsi le mani dopo averli toccati. ( P.551)
Manutenzione programmata
Manutenzione “fai da te”

5427-2. Manutenzione
siglia di verificare che questo mantenga un
registro degli interventi di manutenzione.
■Il veicolo ha bisogno di riparazioni?
Fare attenzione alle variazioni nelle presta-
zioni e nella rumorosità del veicolo, e a tutti
gli indizi visivi che indicano la necessità di un
intervento. Di seguito sono riportati alcuni
degli indizi più importanti:
●vuoti, esitazioni o battito in testa del motore
●evidente calo di potenza
●strani rumori provenienti dal motore
●perdita di liquidi sotto il veicolo (è tuttavia
normale che l’impianto dell’aria condizio-
nata scarichi acqua a terra dopo l’uso).
●variazioni del timbro di scarico (potrebbe
indicare una pericolosa perdita di monos-
sido di carbonio. In tal caso, guidare con i
finestrini aperti e far controllare immediata-
mente l’impianto di scarico).
●pneumatici che sembrano forati, stridio
eccessivo dagli pneumatici in curva, usura
irregolare degli pneumatici
●il veicolo tende verso un lato quando si
guida su strada diritta e in piano
●rumori anomali prodotti dal movimento
delle sospensioni
●calo della potenza dei freni, pedale del
freno spugnoso, il pedale affonda quasi
fino al pianale, il veicolo tende verso un
lato quando si frena
●temperatura del refrigerante del motore
costantemente più alta del normale
(P.120, 124)
Se si rileva la presenza di uno di questi sin-
tomi, portare al più presto il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
Il veicolo potrebbe richiedere una messa a
punto o una riparazione.

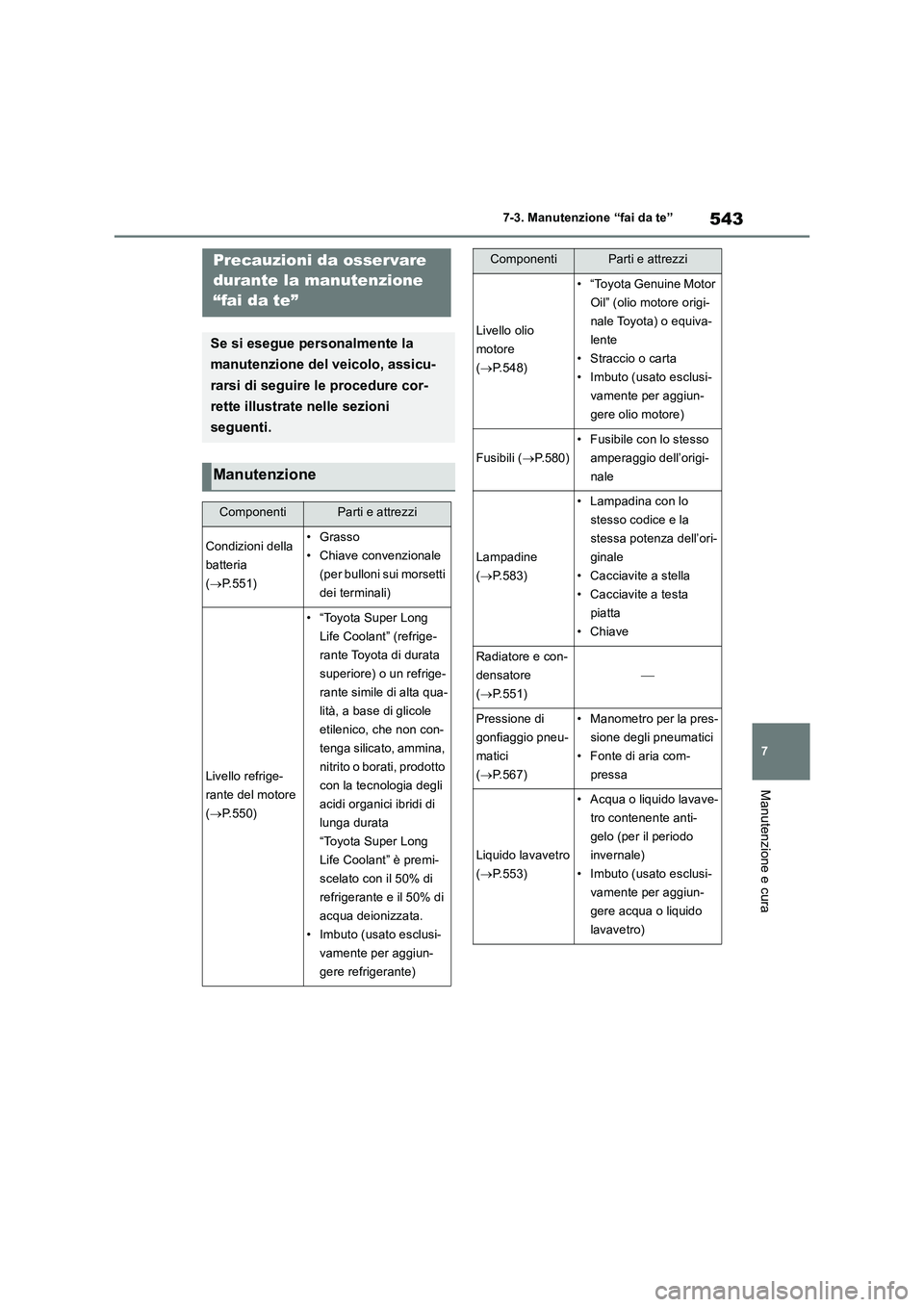

543
7 7-3. Manutenzione “fai da te”
Manutenzione e cura
7-3.Manutenz ion e “ fa i da te”Precauzioni da osservare
durante la manutenzione
“fai da te”
Se si esegue personalmente la
manutenzione del veicolo, assicu-
rarsi di seguire le procedure cor-
rette illustrate nelle sezioni
seguenti.
Manutenzione
ComponentiParti e attrezzi
Condizioni della
batteria
(P.551)•Grasso
• Chiave convenzionale
(per bulloni sui morsetti
dei terminali)
Livello refrige-
rante del motore
(P.550)
• “Toyota Super Long
Life Coolant” (refrige-
rante Toyota di durata
superiore) o un refrige-
rante simile di alta qua-
lità, a base di glicole
etilenico, che non con-
tenga silicato, ammina,
nitrito o borati, prodotto
con la tecnologia degli
acidi organici ibridi di
lunga durata
“Toyota Super Long
Life Coolant” è premi-
scelato con il 50% di
refrigerante e il 50% di
acqua deionizzata.
• Imbuto (usato esclusi-
vamente per aggiun-
gere refrigerante)
Livello olio
motore
(P.548)
• “Toyota Genuine Motor
Oil” (olio motore origi-
nale Toyota) o equiva-
lente
• Straccio o carta
• Imbuto (usato esclusi-
vamente per aggiun-
gere olio motore)
Fusibili (P.580)
• Fusibile con lo stesso
amperaggio dell’origi-
nale
Lampadine
(P.583)
• Lampadina con lo
stesso codice e la
stessa potenza dell’ori-
ginale
• Cacciavite a stella
• Cacciavite a testa
piatta
• Chiave
Radiatore e con-
densatore
(P.551)

Pressione di
gonfiaggio pneu-
matici
(P.567)• Manometro per la pres-
sione degli pneumatici
• Fonte di aria com-
pressa
Liquido lavavetro
(P.553)
• Acqua o liquido lavave-
tro contenente anti-
gelo (per il periodo
invernale)
• Imbuto (usato esclusi-
vamente per aggiun-
gere acqua o liquido
lavavetro)
ComponentiParti e attrezzi

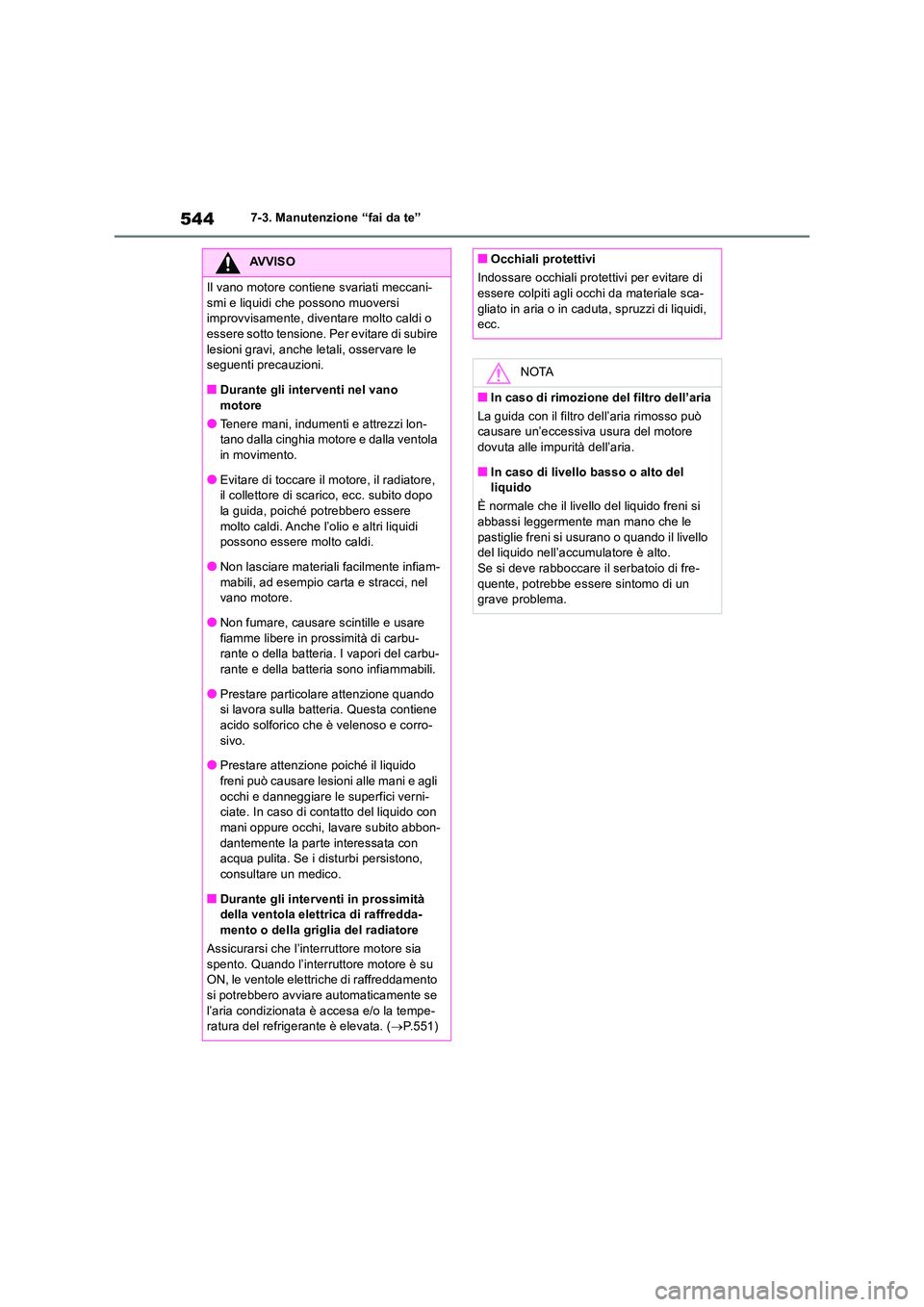

5447-3. Manutenzione “fai da te”
AVVISO
Il vano motore contiene svariati meccani-
smi e liquidi che possono muoversi improvvisamente, diventare molto caldi o essere sotto tensione. Per evitare di subire
lesioni gravi, anche letali, osservare le seguenti precauzioni.
■Durante gli interventi nel vano
motore
●Tenere mani, indumenti e attrezzi lon- tano dalla cinghia motore e dalla ventola in movimento.
●Evitare di toccare il motore, il radiatore, il collettore di scarico, ecc. subito dopo la guida, poiché potrebbero essere
molto caldi. Anche l’olio e altri liquidi possono essere molto caldi.
●Non lasciare materiali facilmente infiam-
mabili, ad esempio carta e stracci, nel vano motore.
●Non fumare, causare scintille e usare
fiamme libere in prossimità di carbu- rante o della batteria. I vapori del carbu-rante e della batteria sono infiammabili.
●Prestare particolare attenzione quando si lavora sulla batteria. Questa contiene
acido solforico che è velenoso e corro- sivo.
●Prestare attenzione poiché il liquido
freni può causare lesioni alle mani e agli occhi e danneggiare le superfici verni-ciate. In caso di contatto del liquido con
mani oppure occhi, lavare subito abbon- dantemente la parte interessata con acqua pulita. Se i disturbi persistono,
consultare un medico.
■Durante gli interventi in prossimità della ventola elettrica di raffredda-
mento o della griglia del radiatore
Assicurarsi che l’interruttore motore sia spento. Quando l’interruttore motore è su ON, le ventole elettriche di raffreddamento
si potrebbero avviare automaticamente se l’aria condizionata è accesa e/o la tempe-ratura del refrigerante è elevata. ( P.551)
■Occhiali protettivi
Indossare occhiali protettivi per evitare di essere colpiti agli occhi da materiale sca-
gliato in aria o in caduta, spruzzi di liquidi, ecc.
NOTA
■In caso di rimozione del filtro dell’aria
La guida con il filtro dell’aria rimosso può causare un’eccessiva usura del motore
dovuta alle impurità dell’aria.
■In caso di livello basso o alto del liquido
È normale che il livello del liquido freni si
abbassi leggermente man mano che le pastiglie freni si usurano o quando il livello del liquido nell’accumulatore è alto.
Se si deve rabboccare il serbatoio di fre- quente, potrebbe essere sintomo di un grave problema.
