2018 TOYOTA RAV4 USB

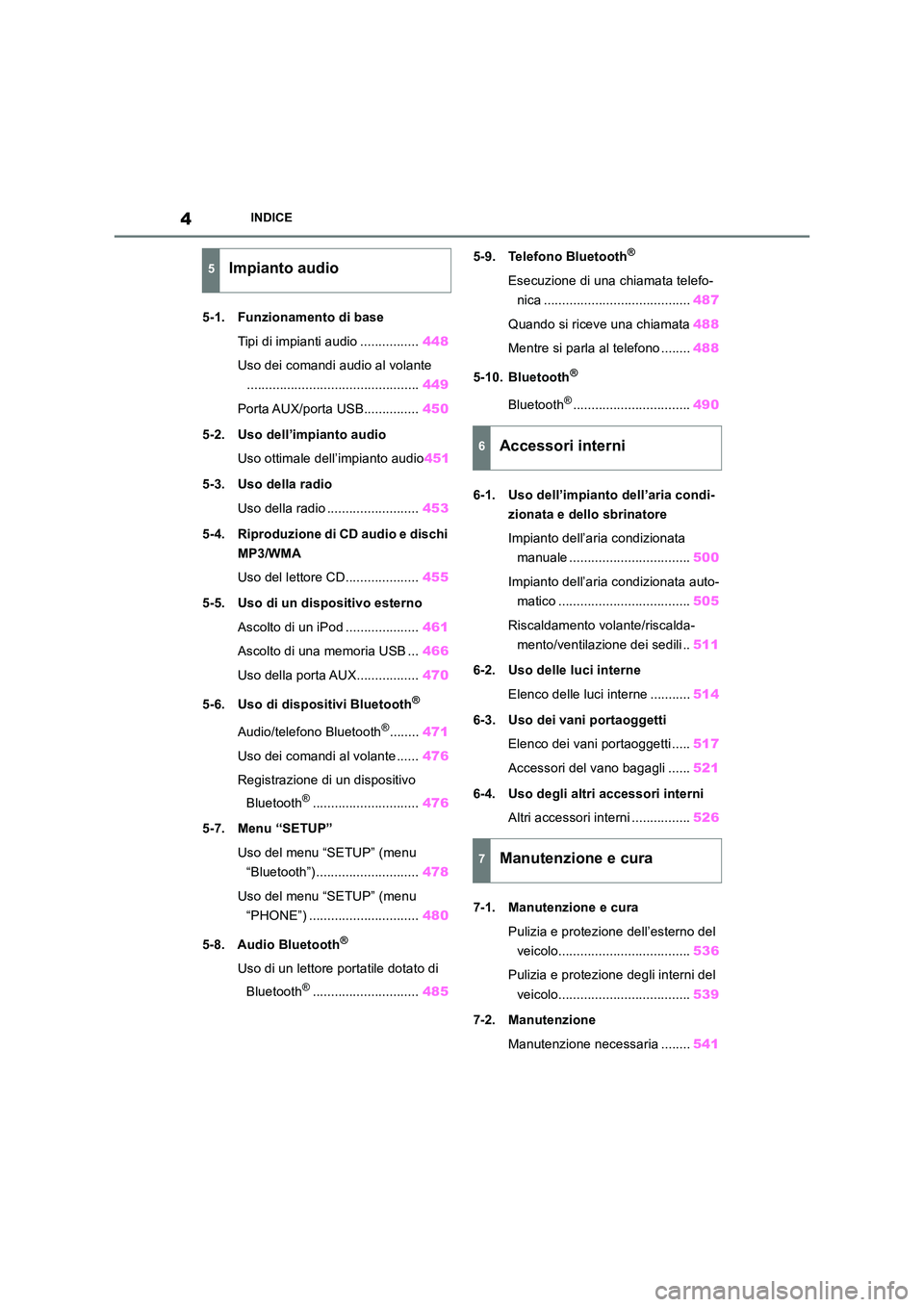

4INDICE
5-1. Funzionamento di base
Tipi di impianti audio ................ 448
Uso dei comandi audio al volante
............................................... 449
Porta AUX/porta USB............... 450
5-2. Uso dell’impianto audio
Uso ottimale dell’impianto audio 451
5-3. Uso della radio
Uso della radio ......................... 453
5-4. Riproduzione di CD audio e dischi
MP3/WMA
Uso del lettore CD.................... 455
5-5. Uso di un dispositivo esterno
Ascolto di un iPod .................... 461
Ascolto di una memoria USB ... 466
Uso della porta AUX................. 470
5-6. Uso di dispositivi Bluetooth®
Audio/telefono Bluetooth®........ 471
Uso dei comandi al volante ...... 476
Registrazione di un dispositivo
Bluetooth®............................. 476
5-7. Menu “SETUP”
Uso del menu “SETUP” (menu
“Bluetooth”) ............................ 478
Uso del menu “SETUP” (menu
“PHONE”) .............................. 480
5-8. Audio Bluetooth®
Uso di un lettore portatile dotato di
Bluetooth®............................. 485
5-9. Telefono Bluetooth®
Esecuzione di una chiamata telefo-
nica ........................................ 487
Quando si riceve una chiamata 488
Mentre si parla al telefono ........ 488
5-10. Bluetooth®
Bluetooth®................................ 490
6-1. Uso dell’impianto dell’aria condi-
zionata e dello sbrinatore
Impianto dell’aria condizionata
manuale ................................. 500
Impianto dell’aria condizionata auto-
matico .................................... 505
Riscaldamento volante/riscalda-
mento/ventilazione dei sedili .. 511
6-2. Uso delle luci interne
Elenco delle luci interne ........... 514
6-3. Uso dei vani portaoggetti
Elenco dei vani portaoggetti ..... 517
Accessori del vano bagagli ...... 521
6-4. Uso degli altri accessori interni
Altri accessori interni ................ 526
7-1. Manutenzione e cura
Pulizia e protezione dell’esterno del
veicolo.................................... 536
Pulizia e protezione degli interni del
veicolo.................................... 539
7-2. Manutenzione
Manutenzione necessaria ........ 541
5Impianto audio
6Accessori interni
7Manutenzione e cura

5

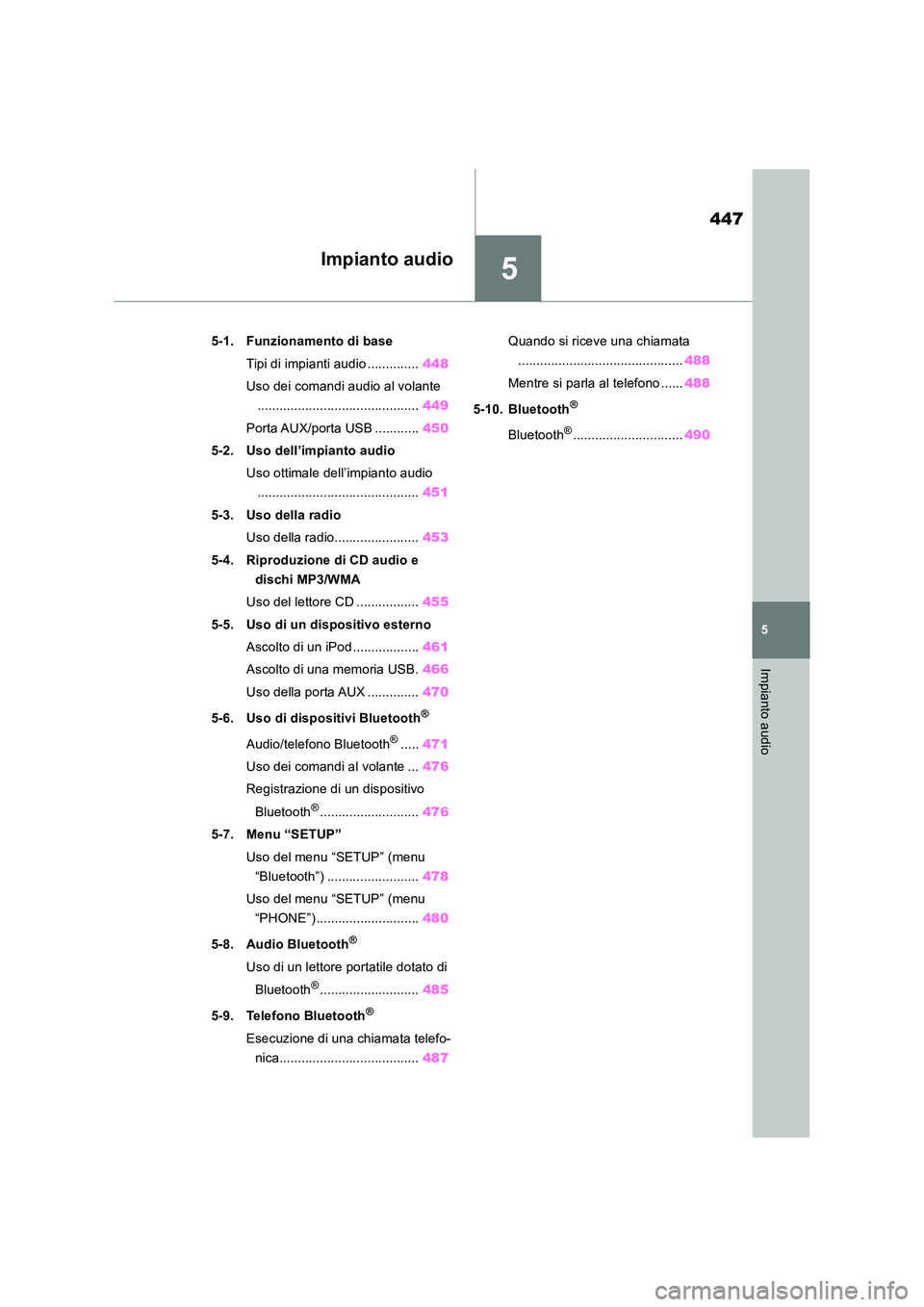

447
5
Impianto audio
Impianto audio
5-1. Funzionamento di base
Tipi di impianti audio .............. 448
Uso dei comandi audio al volante
............................................ 449
Porta AUX/porta USB ............ 450
5-2. Uso dell’impianto audio
Uso ottimale dell’impianto audio
............................................ 451
5-3. Uso della radio
Uso della radio....................... 453
5-4. Riproduzione di CD audio e
dischi MP3/WMA
Uso del lettore CD ................. 455
5-5. Uso di un dispositivo esterno
Ascolto di un iPod .................. 461
Ascolto di una memoria USB. 466
Uso della porta AUX .............. 470
5-6. Uso di dispositivi Bluetooth®
Audio/telefono Bluetooth®..... 471
Uso dei comandi al volante ... 476
Registrazione di un dispositivo
Bluetooth®........................... 476
5-7. Menu “SETUP”
Uso del menu “SETUP” (menu
“Bluetooth”) ......................... 478
Uso del menu “SETUP” (menu
“PHONE”) ............................ 480
5-8. Audio Bluetooth®
Uso di un lettore portatile dotato di
Bluetooth®........................... 485
5-9. Telefono Bluetooth®
Esecuzione di una chiamata telefo-
nica...................................... 487
Quando si riceve una chiamata
............................................. 488
Mentre si parla al telefono ...... 488
5-10. Bluetooth®
Bluetooth®.............................. 490

449
5
5-1. Funzionamento di base
Impianto audio
Vo lu me
• Pressione: Aumenta/diminuisce il volume
• Tenere premuto finché non si sente un
segnale acustico: aumenta/diminuisce il
volume in continuo
Interruttore “MODE”
• Pressione: accende il sistema, seleziona
una fonte audio
• Tenere premuto finché non si sente un
segnale acustico:
Modalità radio o AUX: silenziamento
Modalità CD, disco MP3/WMA/AAC, iPod,
USB o audio Bluetooth®: sospende il funzio-
namento.
Per annullare il silenziamento o la pausa,
tenere di nuovo premuto il pulsante.
Modalità radio:
• Pressione: selezione di una delle stazioni
radio preselezionate
• Tenere premuto finché non si sente un
segnale acustico: ricerca in su/giù
Modalità CD, disco MP3/WMA/AAC, iPod,
USB o audio Bluetooth®:
• Pressione: selezione di un brano/file
• Tenere premuto finché non si sente un
segnale acustico: selezione di una car-
tella/album
■Modifica della fonte audio
Premere l’interruttore “MODE” quando l’impianto audio è acceso. La fonte audio
cambia come segue ogni volta che si preme il pulsante. Se una modalità non è disponibile, verrà saltata.
AM FM1FM2Modalità CDiPod o
memoria USB Audio Bluetooth®AUX
Uso dei comandi audio al
volante
Alcune funzioni audio possono
essere controllate utilizzando i
comandi al volante.
L’uso può variare in funzione del
tipo di impianto audio o sistema di
navigazione. Per ulteriori informa-
zioni, consultare il manuale fornito
con l’impianto audio o con il
sistema di navigazione.
Uso dell’impianto audio tramite
i comandi al volante
A
B
AVVISO
■Per ridurre il rischio di incidenti
Prestare particolare attenzione quando si azionano i comandi audio sul volante.
C

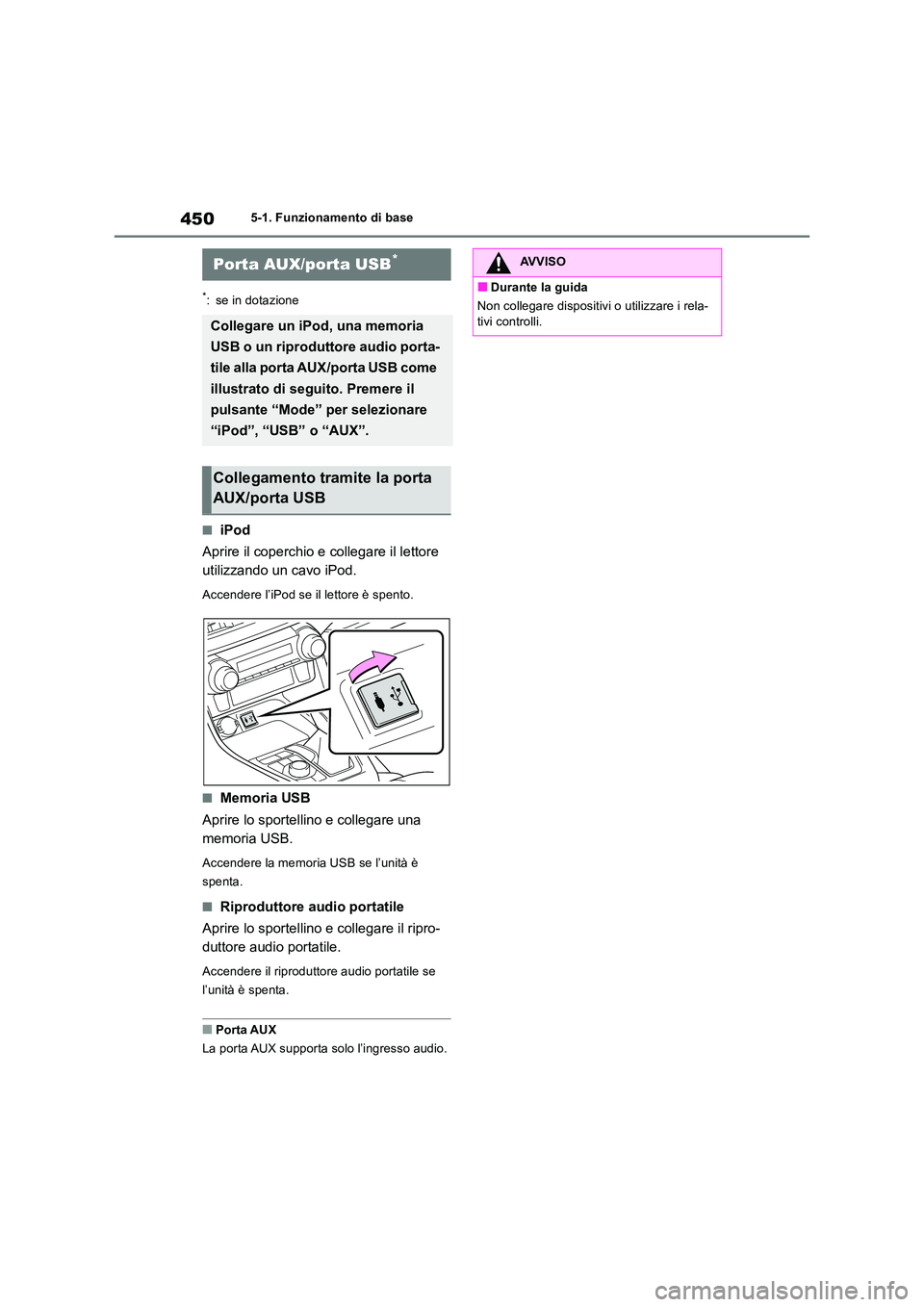

4505-1. Funzionamento di base
*: se in dotazione
■iPod
Aprire il coperchio e collegare il lettore
utilizzando un cavo iPod.
Accendere l’iPod se il lettore è spento.
■Memoria USB
Aprire lo sportellino e collegare una
memoria USB.
Accendere la memoria USB se l’unità è
spenta.
■Riproduttore audio portatile
Aprire lo sportellino e collegare il ripro-
duttore audio portatile.
Accendere il riproduttore audio portatile se
l’unità è spenta.
■Porta AUX
La porta AUX supporta solo l’ingresso audio.
Porta AUX/porta USB*
Collegare un iPod, una memoria
USB o un riproduttore audio porta-
tile alla porta AUX/porta USB come
illustrato di seguito. Premere il
pulsante “Mode” per selezionare
“iPod”, “USB” o “AUX”.
Collegamento tramite la porta
AUX/porta USB
AVVISO
■Durante la guida
Non collegare dispositivi o utilizzare i rela-
tivi controlli.

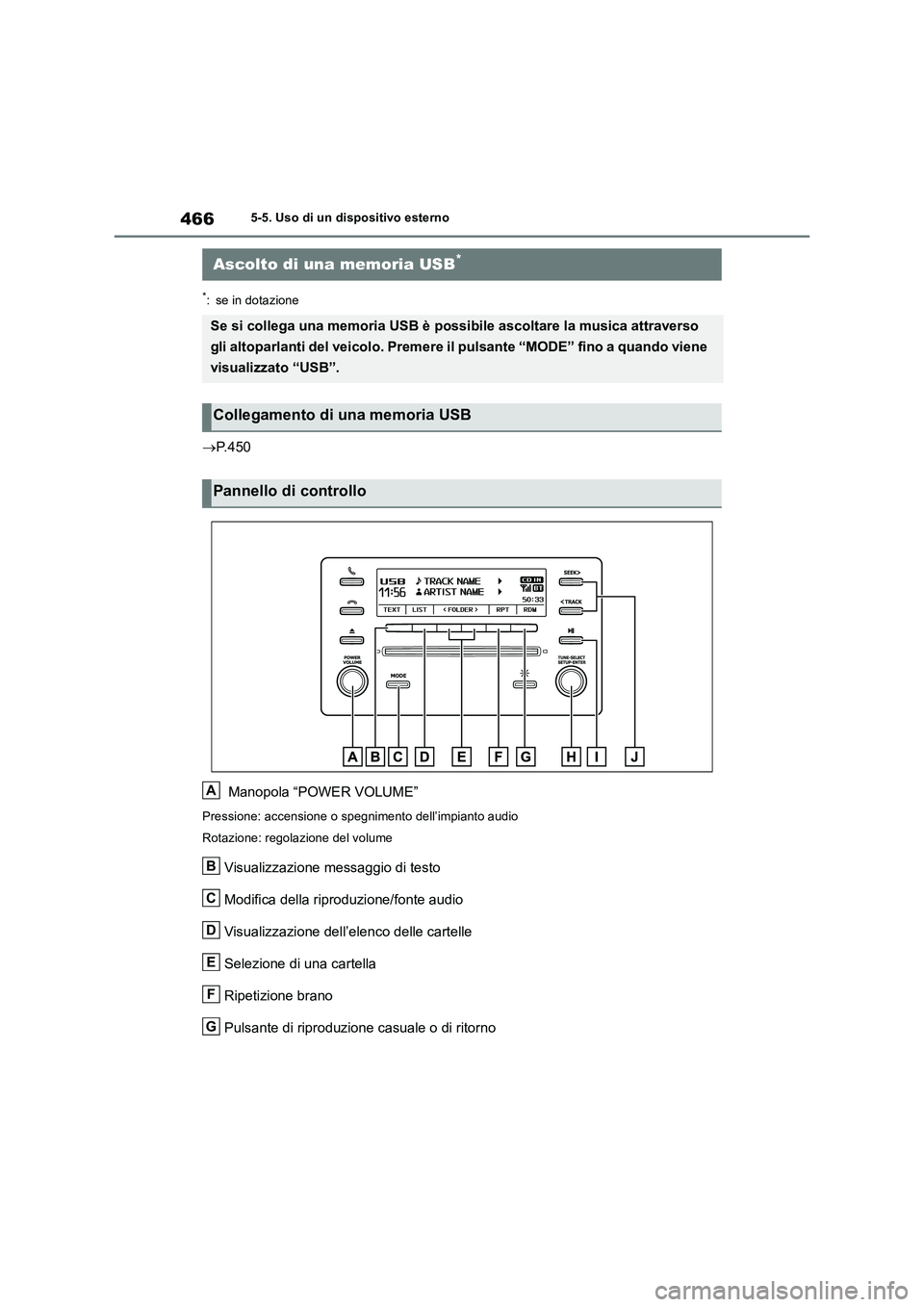

4665-5. Uso di un dispositivo esterno
*: se in dotazione
P. 4 5 0
Manopola “POWER VOLUME”
Pressione: accensione o spegnimento dell’impianto audio
Rotazione: regolazione del volume
Visualizzazione messaggio di testo
Modifica della riproduzione/fonte audio
Visualizzazione dell’elenco delle cartelle
Selezione di una cartella
Ripetizione brano
Pulsante di riproduzione casuale o di ritorno
Ascolto di una memoria USB*
Se si collega una memoria USB è possibile ascoltare la musica attraverso
gli altoparlanti del veicolo. Premere il pulsante “MODE” fino a quando viene
visualizzato “USB”.
Collegamento di una memoria USB
Pannello di controllo
A
B
C
D
E
F
G

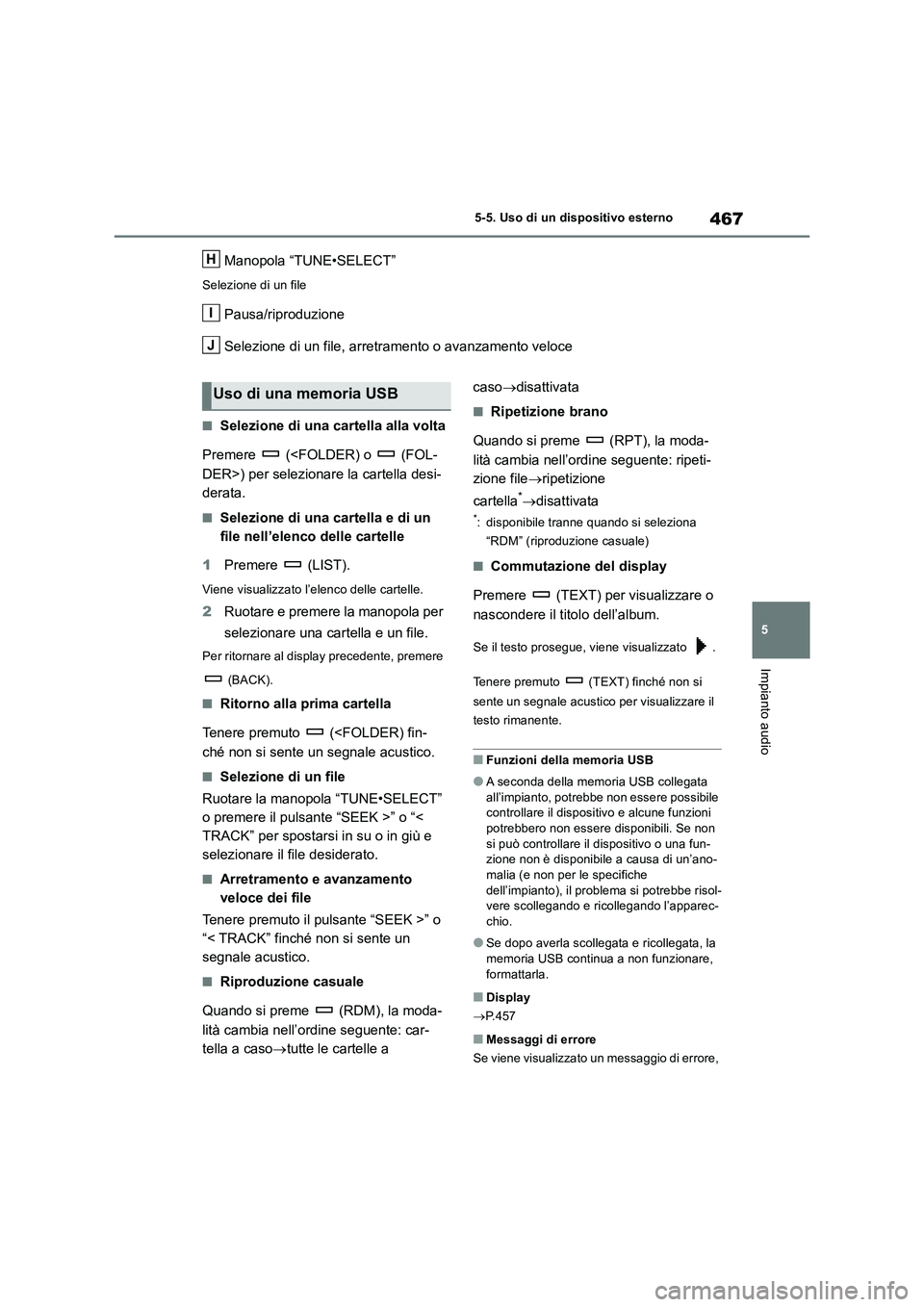

467
5 5-5. Uso di un dispositivo esterno
Impianto audio
Manopola “TUNE•SELECT”
Selezione di un file
Pausa/riproduzione
Selezione di un file, arretramento o avanzamento veloce
■Selezione di una cartella alla volta
Premere ( DER>) per selezionare la cartella desi-
derata.
■Selezione di una cartella e di un
file nell’elenco delle cartelle
1Premere (LIST).
Viene visualizzato l’elenco delle cartelle.
2Ruotare e premere la manopola per
selezionare una cartella e un file.
Per ritornare al display precedente, premere
(BACK).
■Ritorno alla prima cartella
Tenere premuto ( ché non si sente un segnale acustico.
■Selezione di un file
Ruotare la manopola “TUNE•SELECT”
o premere il pulsante “SEEK >” o “<
TRACK” per spostarsi in su o in giù e
selezionare il file desiderato.
■Arretramento e avanzamento
veloce dei file
Tenere premuto il pulsante “SEEK >” o
“< TRACK” finché non si sente un
segnale acustico.
■Riproduzione casuale
Quando si preme (RDM), la moda-
lità cambia nell’ordine seguente: car-
tella a casotutte le cartelle a casodisattivata
■Ripetizione brano
Quando si preme (RPT), la moda-
lità cambia nell’ordine seguente: ripeti-
zione fileripetizione
cartella
*disattivata
*: disponibile tranne quando si seleziona
“RDM” (riproduzione casuale)
■Commutazione del display
Premere (TEXT) per visualizzare o
nascondere il titolo dell’album.
Se il testo prosegue, viene visualizzato .
Tenere premuto (TEXT) finché non si
sente un segnale acustico per visualizzare il
testo rimanente.
■Funzioni della memoria USB
●A seconda della memoria USB collegata
all’impianto, potrebbe non essere possibile
controllare il dispositivo e alcune funzioni
potrebbero non essere disponibili. Se non
si può controllare il dispositivo o una fun-
zione non è disponibile a causa di un’ano-
malia (e non per le specifiche
dell’impianto), il problema si potrebbe risol-
vere scollegando e ricollegando l’apparec-
chio.
●Se dopo averla scollegata e ricollegata, la
memoria USB continua a non funzionare,
formattarla.
■Display
P.457
■Messaggi di errore
Se viene visualizzato un messaggio di errore,
H
I
J
Uso di una memoria USB

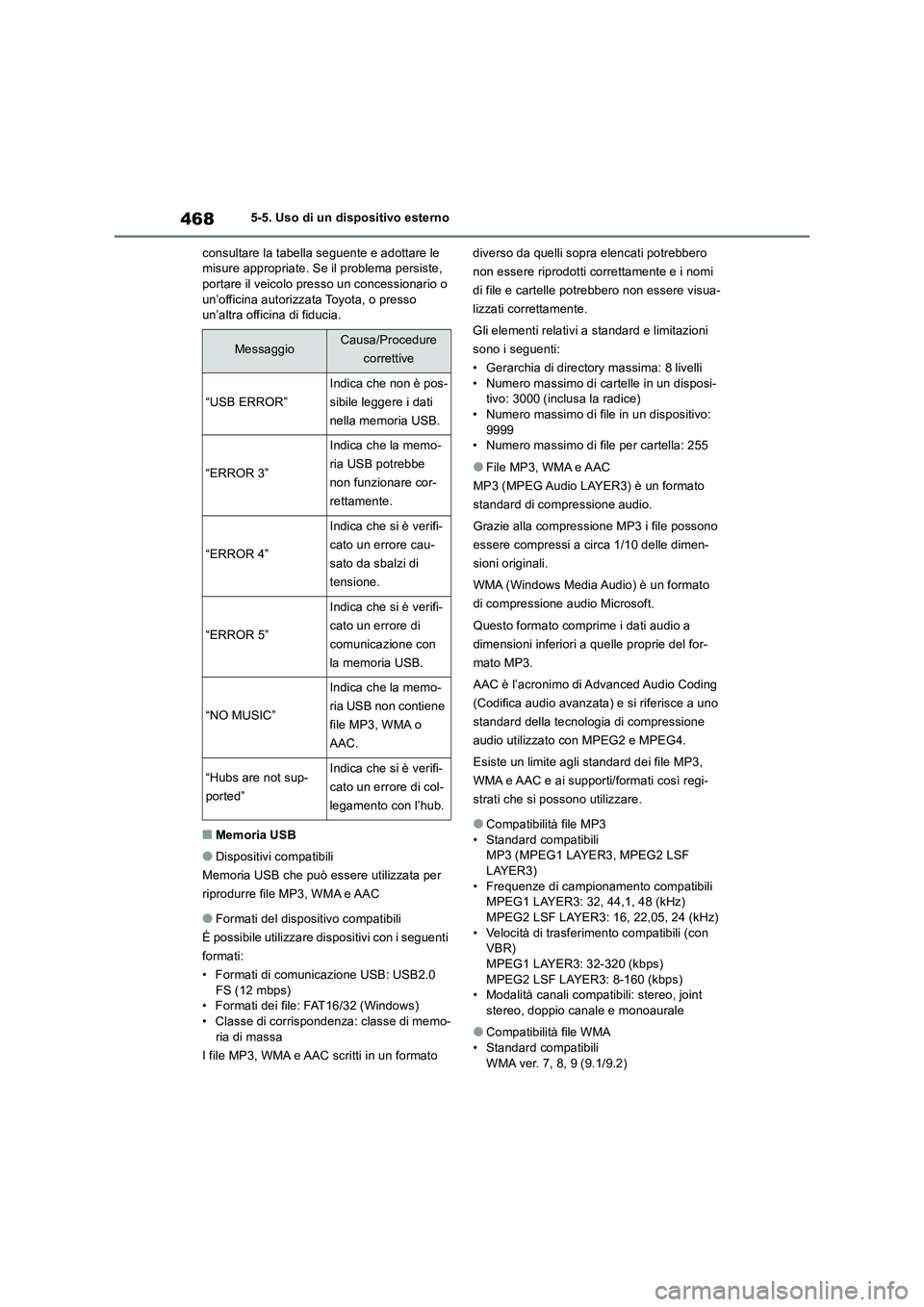

4685-5. Uso di un dispositivo esterno
consultare la tabella seguente e adottare le
misure appropriate. Se il problema persiste,
portare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
■Memoria USB
●Dispositivi compatibili
Memoria USB che può essere utilizzata per
riprodurre file MP3, WMA e AAC
●Formati del dispositivo compatibili
È possibile utilizzare dispositivi con i seguenti
formati:
• Formati di comunicazione USB: USB2.0
FS (12 mbps)
• Formati dei file: FAT16/32 (Windows)
• Classe di corrispondenza: classe di memo-
ria di massa
I file MP3, WMA e AAC scritti in un formato diverso da quelli sopra elencati potrebbero
non essere riprodotti correttamente e i nomi
di file e cartelle potrebbero non essere visua-
lizzati correttamente.
Gli elementi relativi a standard e limitazioni
sono i seguenti:
• Gerarchia di directory massima: 8 livelli
• Numero massimo di cartelle in un disposi-
tivo: 3000 (inclusa la radice)
• Numero massimo di file in un dispositivo:
9999
• Numero massimo di file per cartella: 255
●File MP3, WMA e AAC
MP3 (MPEG Audio LAYER3) è un formato
standard di compressione audio.
Grazie alla compressione MP3 i file possono
essere compressi a circa 1/10 delle dimen-
sioni originali.
WMA (Windows Media Audio) è un formato
di compressione audio Microsoft.
Questo formato comprime i dati audio a
dimensioni inferiori a quelle proprie del for-
mato MP3.
AAC è l’acronimo di Advanced Audio Coding
(Codifica audio avanzata) e si riferisce a uno
standard della tecnologia di compressione
audio utilizzato con MPEG2 e MPEG4.
Esiste un limite agli standard dei file MP3,
WMA e AAC e ai supporti/formati così regi-
strati che si possono utilizzare.
●Compatibilità file MP3
• Standard compatibili
MP3 (MPEG1 LAYER3, MPEG2 LSF
LAYER3)
• Frequenze di campionamento compatibili
MPEG1 LAYER3: 32, 44,1, 48 (kHz)
MPEG2 LSF LAYER3: 16, 22,05, 24 (kHz)
• Velocità di trasferimento compatibili (con
VBR)
MPEG1 LAYER3: 32-320 (kbps)
MPEG2 LSF LAYER3: 8-160 (kbps)
• Modalità canali compatibili: stereo, joint
stereo, doppio canale e monoaurale
●Compatibilità file WMA
• Standard compatibili
WMA ver. 7, 8, 9 (9.1/9.2)
MessaggioCausa/Procedure
correttive
“USB ERROR”
Indica che non è pos-
sibile leggere i dati
nella memoria USB.
“ERROR 3”
Indica che la memo-
ria USB potrebbe
non funzionare cor-
rettamente.
“ERROR 4”
Indica che si è verifi-
cato un errore cau-
sato da sbalzi di
tensione.
“ERROR 5”
Indica che si è verifi-
cato un errore di
comunicazione con
la memoria USB.
“NO MUSIC”
Indica che la memo-
ria USB non contiene
file MP3, WMA o
AAC.
“Hubs are not sup-
ported”Indica che si è verifi-
cato un errore di col-
legamento con l’hub.

469
5

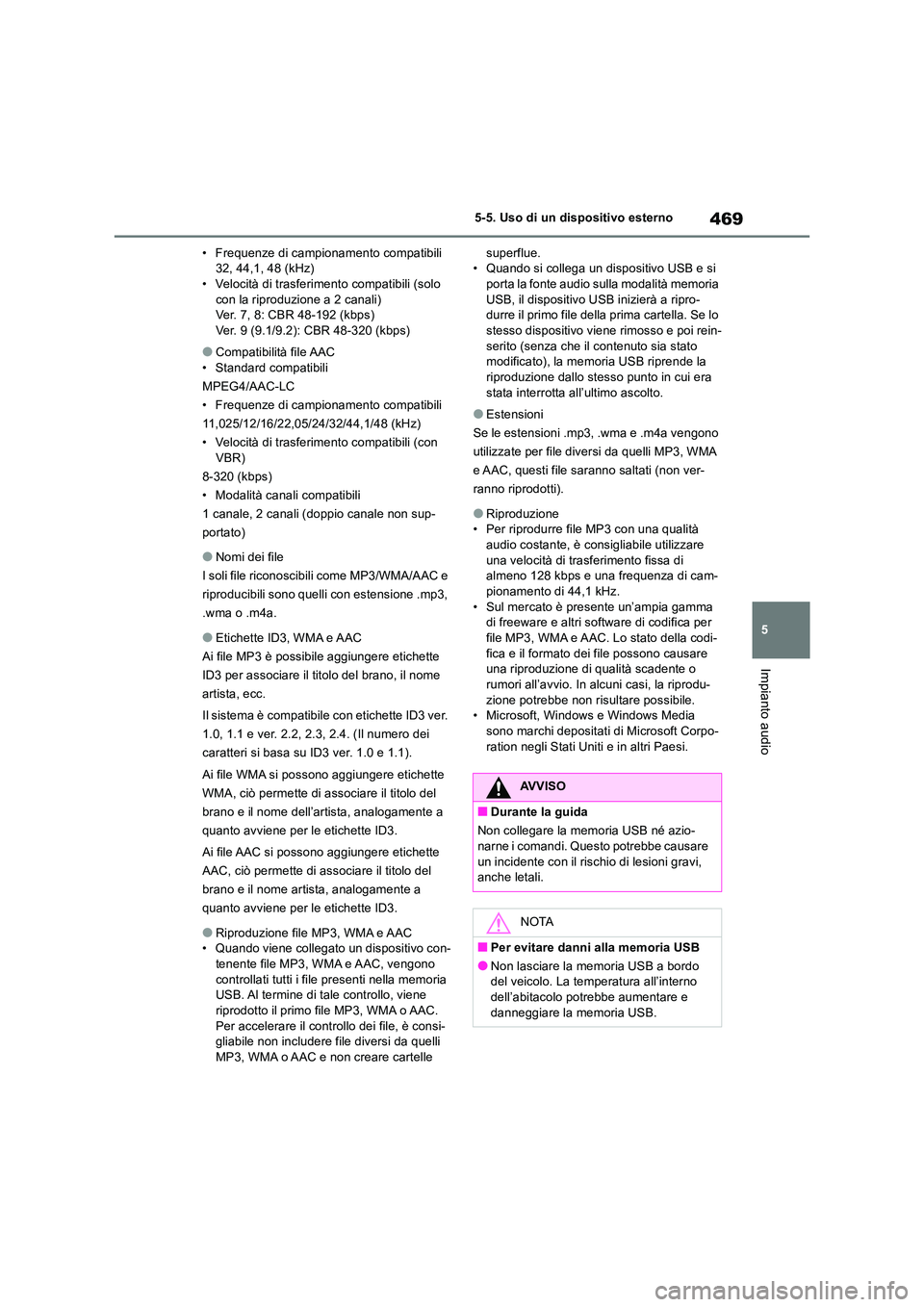

5-5. Uso di un dispositivo esterno
Impianto audio
• Frequenze di campionamento compatibili 32, 44,1, 48 (kHz)• Velocità di trasferimento compatibili (solo
con la riproduzione a 2 canali) Ver. 7, 8: CBR 48-192 (kbps)Ver. 9 (9.1/9.2): CBR 48-320 (kbps)
●Compatibilità file AAC• Standard compatibili
MPEG4/AAC-LC
• Frequenze di campionamento compatibili
11,025/12/16/22,05/24/32/44,1/48 (kHz)
• Velocità di trasferimento compatibili (con
VBR)
8-320 (kbps)
• Modalità canali compatibili
1 canale, 2 canali (doppio canale non sup-
portato)
●Nomi dei file
I soli file riconoscibili come MP3/WMA/AAC e
riproducibili sono quelli con estensione .mp3,
.wma o .m4a.
●Etichette ID3, WMA e AAC
Ai file MP3 è possibile aggiungere etichette
ID3 per associare il titolo del brano, il nome
artista, ecc.
Il sistema è compatibile con etichette ID3 ver.
1.0, 1.1 e ver. 2.2, 2.3, 2.4. (Il numero dei
caratteri si basa su ID3 ver. 1.0 e 1.1).
Ai file WMA si possono aggiungere etichette
WMA, ciò permette di associare il titolo del
brano e il nome dell’artista, analogamente a
quanto avviene per le etichette ID3.
Ai file AAC si possono aggiungere etichette
AAC, ciò permette di associare il titolo del
brano e il nome artista, analogamente a
quanto avviene per le etichette ID3.
●Riproduzione file MP3, WMA e AAC • Quando viene collegato un dispositivo con-tenente file MP3, WMA e AAC, vengono
controllati tutti i file presenti nella memoria USB. Al termine di tale controllo, viene riprodotto il primo file MP3, WMA o AAC.
Per accelerare il controllo dei file, è consi- gliabile non includere file diversi da quelli MP3, WMA o AAC e non creare cartelle
superflue. • Quando si collega un dispositivo USB e si porta la fonte audio sulla modalità memoria
USB, il dispositivo USB inizierà a ripro- durre il primo file della prima cartella. Se lo stesso dispositivo viene rimosso e poi rein-
serito (senza che il contenuto sia stato modificato), la memoria USB riprende la riproduzione dallo stesso punto in cui era
stata interrotta all’ultimo ascolto.
●Estensioni
Se le estensioni .mp3, .wma e .m4a vengono
utilizzate per file diversi da quelli MP3, WMA
e AAC, questi file saranno saltati (non ver-
ranno riprodotti).
●Riproduzione • Per riprodurre file MP3 con una qualità audio costante, è consigliabile utilizzare
una velocità di trasferimento fissa di almeno 128 kbps e una frequenza di cam-pionamento di 44,1 kHz.
• Sul mercato è presente un’ampia gamma di freeware e altri software di codifica per file MP3, WMA e AAC. Lo stato della codi-
fica e il formato dei file possono causare una riproduzione di qualità scadente o rumori all’avvio. In alcuni casi, la riprodu-
zione potrebbe non risultare possibile. • Microsoft, Windows e Windows Media sono marchi depositati di Microsoft Corpo-
ration negli Stati Uniti e in altri Paesi.
AVVISO
■Durante la guida
Non collegare la memoria USB né azio-
narne i comandi. Questo potrebbe causare un incidente con il rischio di lesioni gravi, anche letali.
NOTA
■Per evitare danni alla memoria USB
●Non lasciare la memoria USB a bordo del veicolo. La temperatura all’interno dell’abitacolo potrebbe aumentare e
danneggiare la memoria USB.
