2018 TOYOTA GT86 Betriebsanleitungen (in German)

409
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18091M)

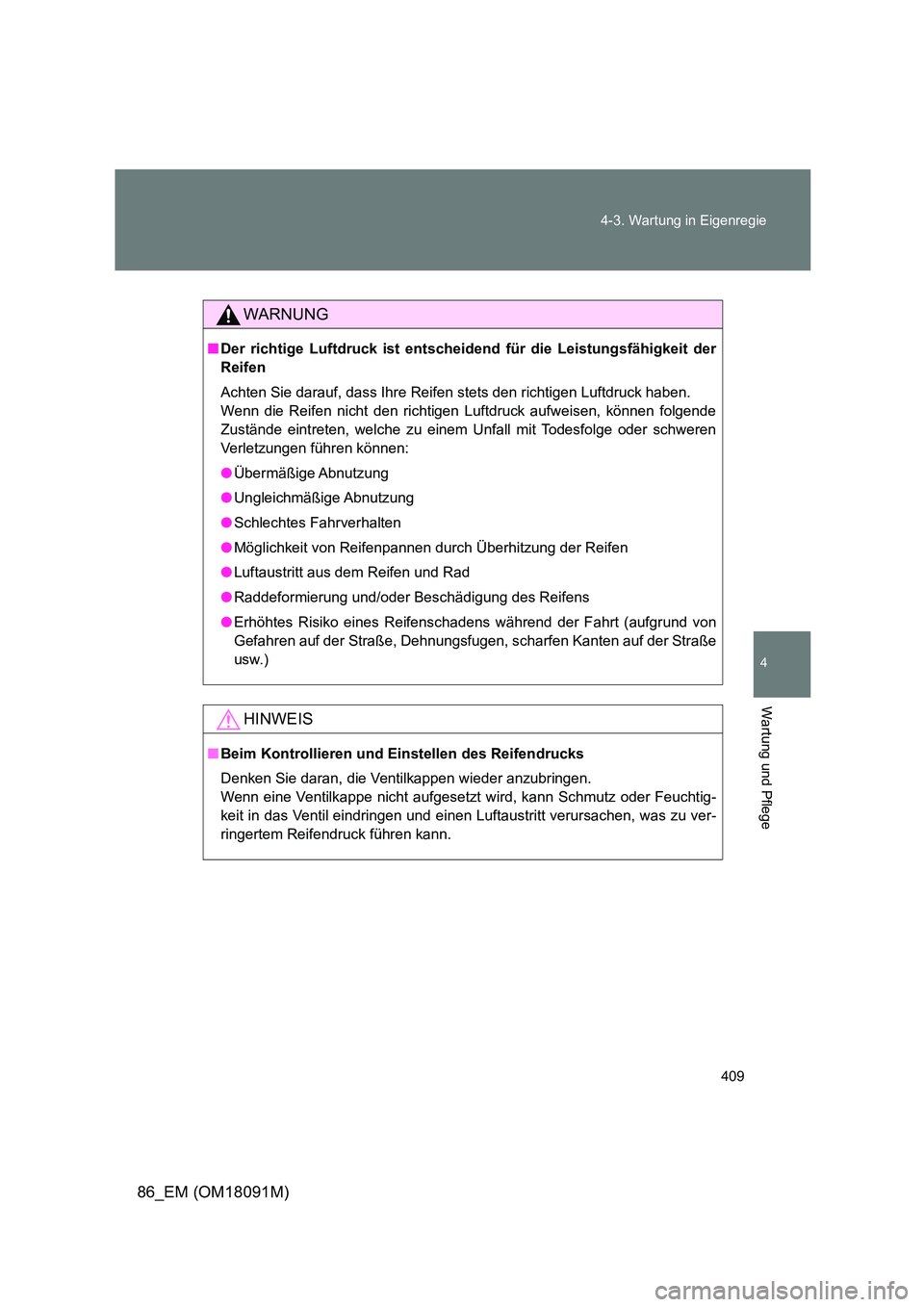

WARNUNG
■ Der richtige Luftdruck ist entscheidend für die Leistungsfähigkeit der
Reifen
Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
Wenn die Reifen nicht den richtigen Luftdruck aufweisen, können folgende
Zustände eintreten, welche zu einem Unfall mit Todesfolge oder schweren
Verletzungen führen können:
● Übermäßige Abnutzung
● Ungleichmäßige Abnutzung
● Schlechtes Fahrverhalten
● Möglichkeit von Reifenpannen durch Überhitzung der Reifen
● Luftaustritt aus dem Reifen und Rad
● Raddeformierung und/oder Beschädigung des Reifens
● Erhöhtes Risiko eines Reifenschadens während der Fahrt (aufgrund von
Gefahren auf der Straße, Dehnungsfugen, scharfen Kanten auf der Straße
usw.)
HINWEIS
■ Beim Kontrollieren und Einstellen des Reifendrucks
Denken Sie daran, die Ventilkappen wieder anzubringen.
Wenn eine Ventilkappe nicht aufgesetzt wird, kann Schmutz oder Feuchtig-
keit in das Ventil eindringen und einen Luftaustritt verursachen, was zu ver-
ringertem Reifendruck führen kann.

410
4-3. Wartung in Eigenregie
86_EM (OM18091M)

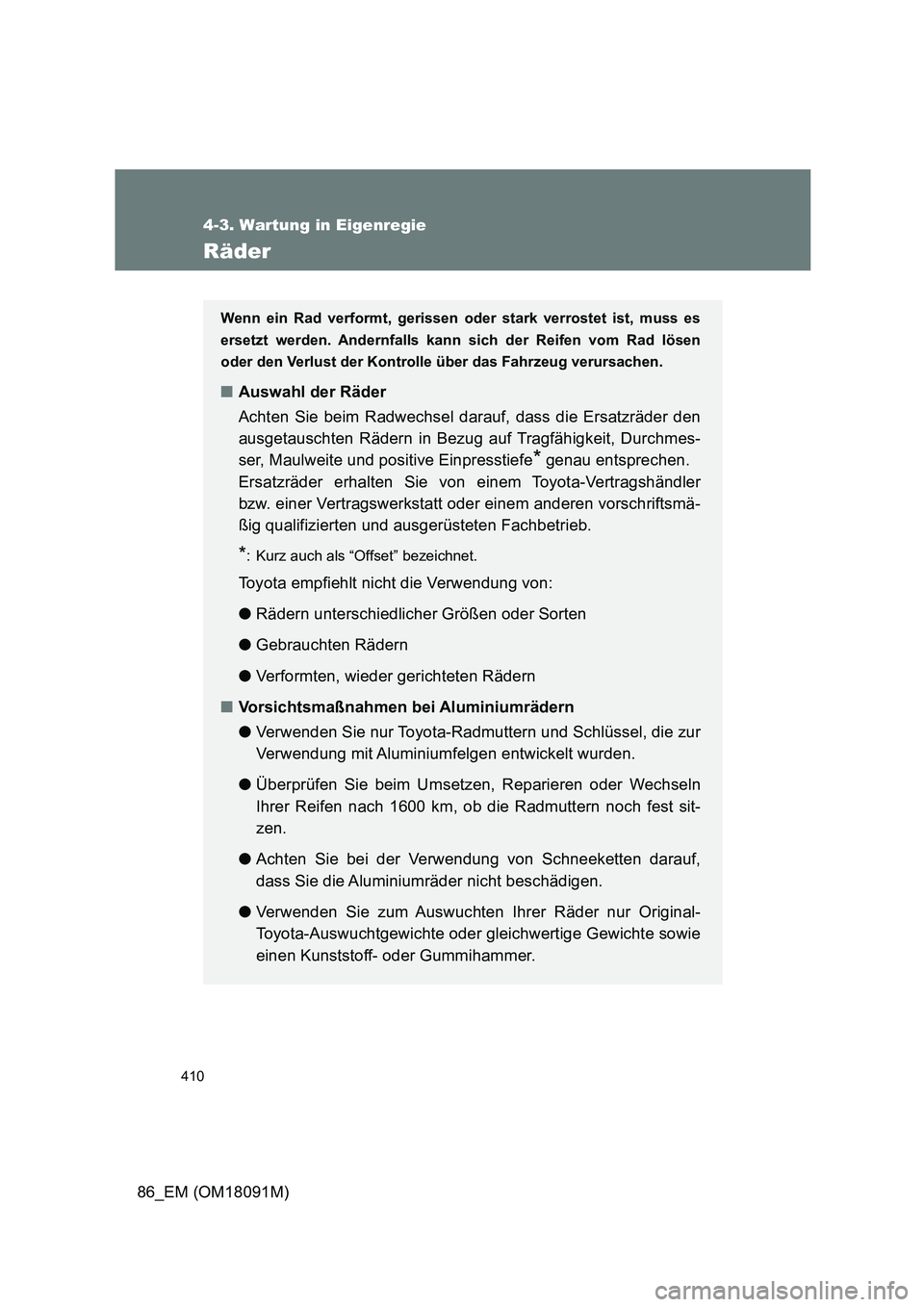

Räder
Wenn ein Rad verformt, gerissen oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann sich der Reifen vom Rad lösen
oder den Verlust der Kontrolle über das Fahrzeug verursachen.
■Auswahl der Räder
Achten Sie beim Radwechsel darauf, dass die Ersatzräder den
ausgetauschten Rädern in Bezug auf Tragfähigkeit, Durchmes-
ser, Maulweite und positive Einpresstiefe* genau entsprechen.
Ersatzräder erhalten Sie von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmä-
ßig qualifizierten und ausgerüsteten Fachbetrieb.
*: Kurz auch als “Offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung von:
● Rädern unterschiedlicher Größen oder Sorten
● Gebrauchten Rädern
● Verformten, wieder gerichteten Rädern
■ Vorsichtsmaßnahmen bei Aluminiumrädern
● Verwenden Sie nur Toyota-Radmuttern und Schlüssel, die zur
Verwendung mit Aluminiumfelgen entwickelt wurden.
● Überprüfen Sie beim Umsetzen, Reparieren oder Wechseln
Ihrer Reifen nach 1600 km, ob die Radmuttern noch fest sit-
zen.
● Achten Sie bei der Verwendung von Schneeketten darauf,
dass Sie die Aluminiumräder nicht beschädigen.
● Verwenden Sie zum Auswuchten Ihrer Räder nur Original-
Toyota-Auswuchtgewichte oder gleichwertige Gewichte sowie
einen Kunststoff- oder Gummihammer.

411
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18091M)

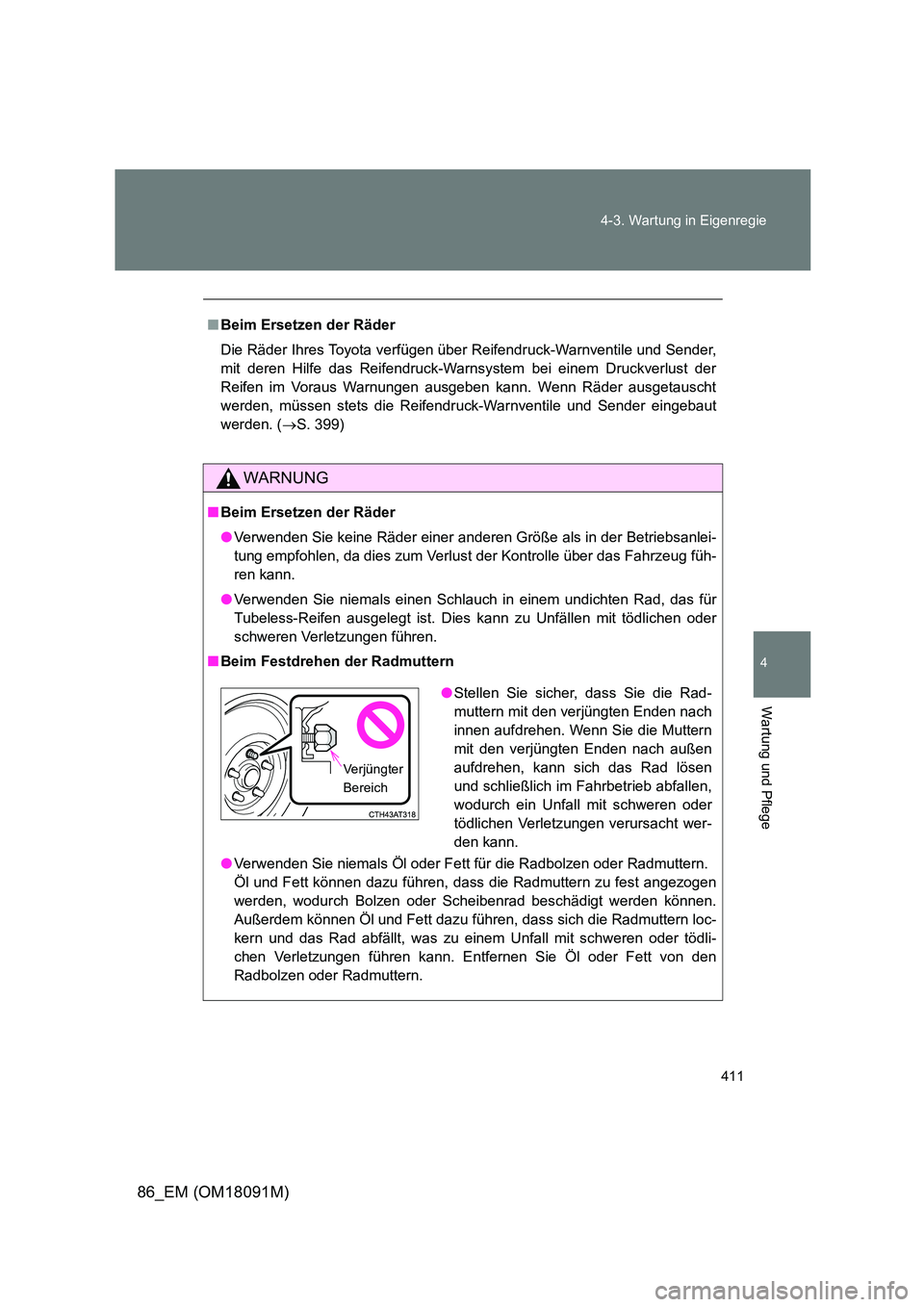

■ Beim Ersetzen der Räder
Die Räder Ihres Toyota verfügen über Reifendruck-Warnventile und Sender,
mit deren Hilfe das Reifendruck-Warnsystem bei einem Druckverlust der
Reifen im Voraus Warnungen ausgeben kann. Wenn Räder ausgetauscht
werden, müssen stets die Reifendruck-Warnventile und Sender eingebaut
werden. ( S. 399)
WARNUNG
■Beim Ersetzen der Räder
● Verwenden Sie keine Räder einer anderen Größe als in der Betriebsanlei-
tung empfohlen, da dies zum Verlust der Kontrolle über das Fahrzeug füh-
ren kann.
● Verwenden Sie niemals einen Schlauch in einem undichten Rad, das für
Tubeless-Reifen ausgelegt ist. Dies kann zu Unfällen mit tödlichen oder
schweren Verletzungen führen.
■ Beim Festdrehen der Radmuttern
● Verwenden Sie niemals Öl oder Fett für die Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen
werden, wodurch Bolzen oder Scheibenrad beschädigt werden können.
Außerdem können Öl und Fett dazu führen, dass sich die Radmuttern loc-
kern und das Rad abfällt, was zu einem Unfall mit schweren oder tödli-
chen Verletzungen führen kann. Entfernen Sie Öl oder Fett von den
Radbolzen oder Radmuttern.
● Stellen Sie sicher, dass Sie die Rad-
muttern mit den verjüngten Enden nach
innen aufdrehen. Wenn Sie die Muttern
mit den verjüngten Enden nach außen
aufdrehen, kann sich das Rad lösen
und schließlich im Fahrbetrieb abfallen,
wodurch ein Unfall mit schweren oder
tödlichen Verletzungen verursacht wer-
den kann.
Verjüngter
Bereich

412
4-3. Wartung in Eigenregie
86_EM (OM18091M)

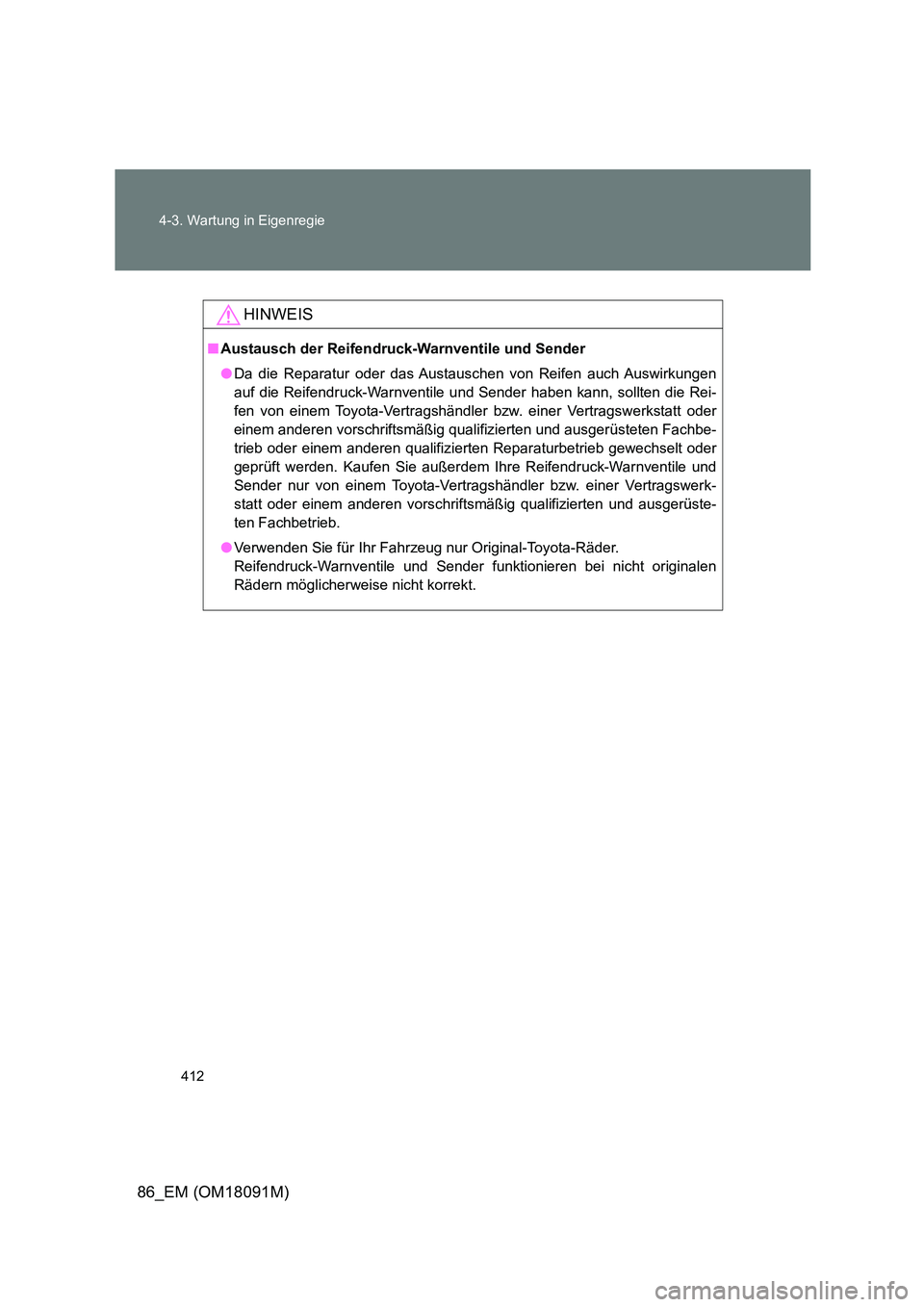

HINWEIS
■ Austausch der Reifendruck-Warnventile und Sender
● Da die Reparatur oder das Austauschen von Reifen auch Auswirkungen
auf die Reifendruck-Warnventile und Sender haben kann, sollten die Rei-
fen von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb oder einem anderen qualifiziert en Reparaturbetrieb gewechselt oder
geprüft werden. Kaufen Sie außerdem Ihre Reifendruck-Warnventile und
Sender nur von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb.
● Verwenden Sie für Ihr Fahrzeug nur Original-Toyota-Räder.
Reifendruck-Warnventile und Sender funktionieren bei nicht originalen
Rädern möglicherweise nicht korrekt.

413
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18091M)

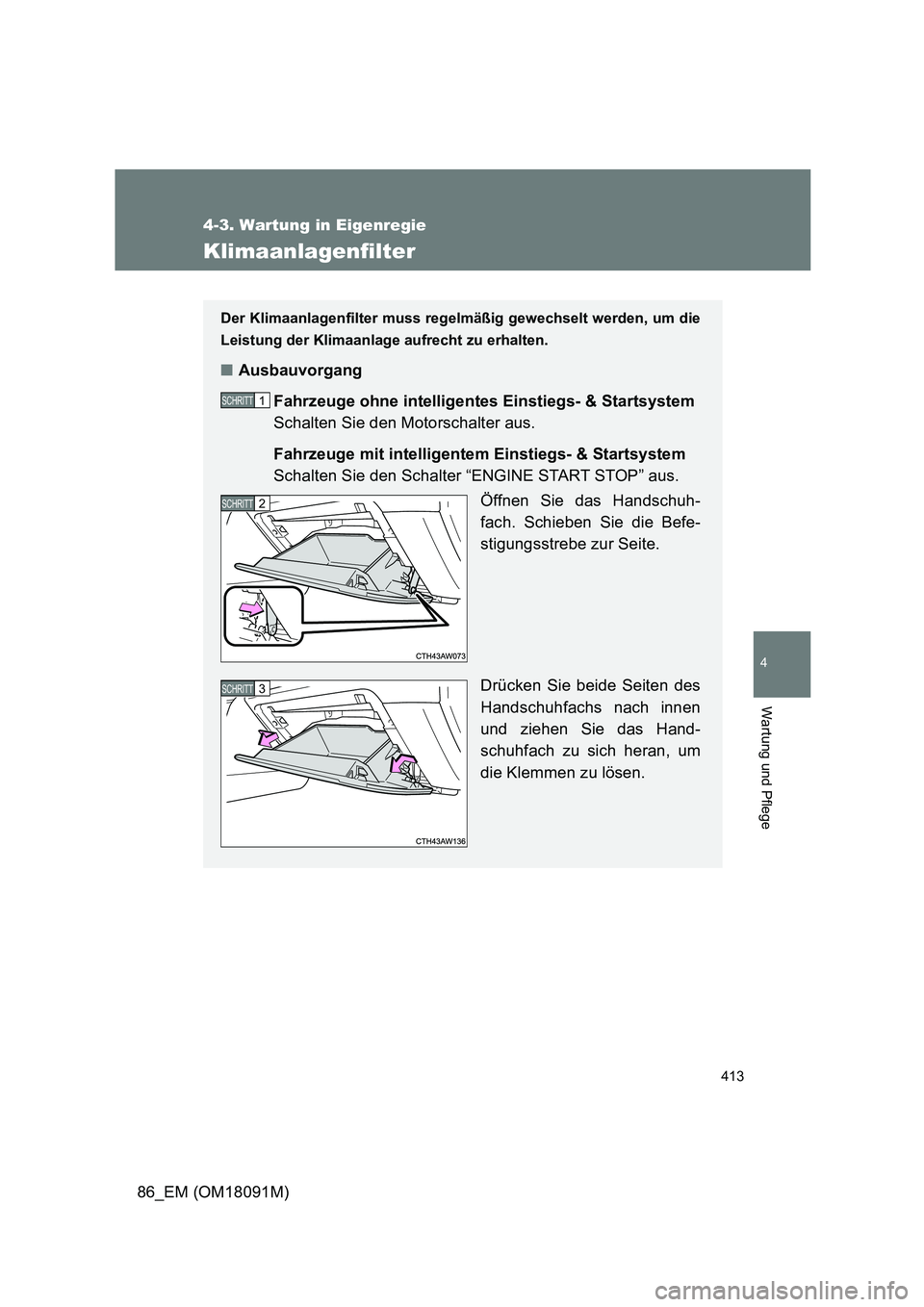

Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
■ Ausbauvorgang
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
Schalten Sie den Motorschalter aus.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem
Schalten Sie den Schalter “ENGINE START STOP” aus.
Öffnen Sie das Handschuh-
fach. Schieben Sie die Befe-
stigungsstrebe zur Seite.
Drücken Sie beide Seiten des
Handschuhfachs nach innen
und ziehen Sie das Hand-
schuhfach zu sich heran, um
die Klemmen zu lösen.
1 SCHRITT
2 SCHRITT
3 SCHRITT

414
4-3. Wartung in Eigenregie
86_EM (OM18091M)

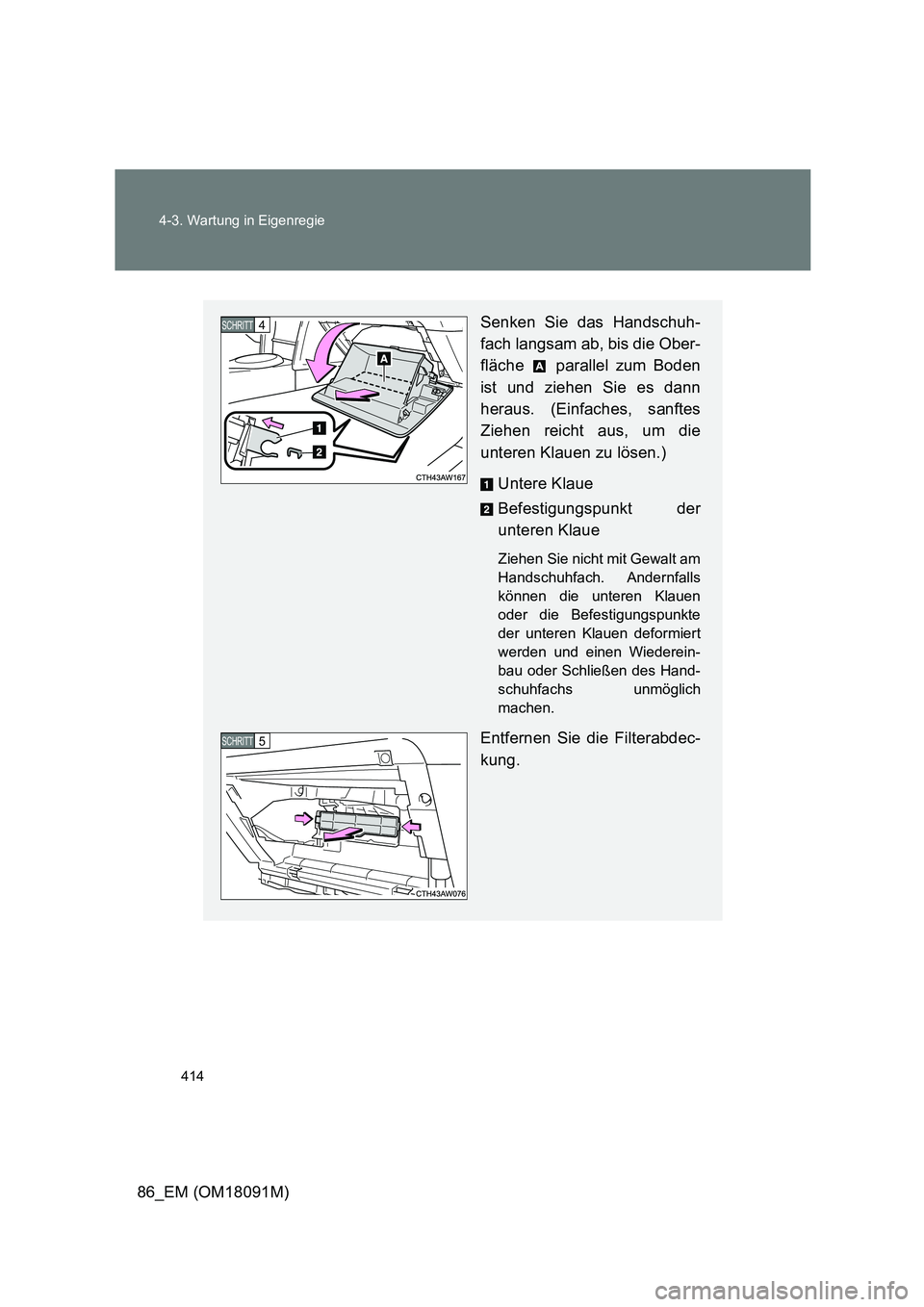

Senken Sie das Handschuh-
fach langsam ab, bis die Ober-
fläche parallel zum Boden
ist und ziehen Sie es dann
heraus. (Einfaches, sanftes
Ziehen reicht aus, um die
unteren Klauen zu lösen.)
Untere Klaue
Befestigungspunkt der
unteren Klaue
Ziehen Sie nicht mit Gewalt am
Handschuhfach. Andernfalls
können die unteren Klauen
oder die Befestigungspunkte
der unteren Klauen deformiert
werden und einen Wiederein-
bau oder Schließen des Hand-
schuhfachs unmöglich
machen.
Entfernen Sie die Filterabdec-
kung.
4 SCHRITT
5 SCHRITT

415
4-3. Wartung in Eigenregie
4
Wartung und Pflege
86_EM (OM18091M)

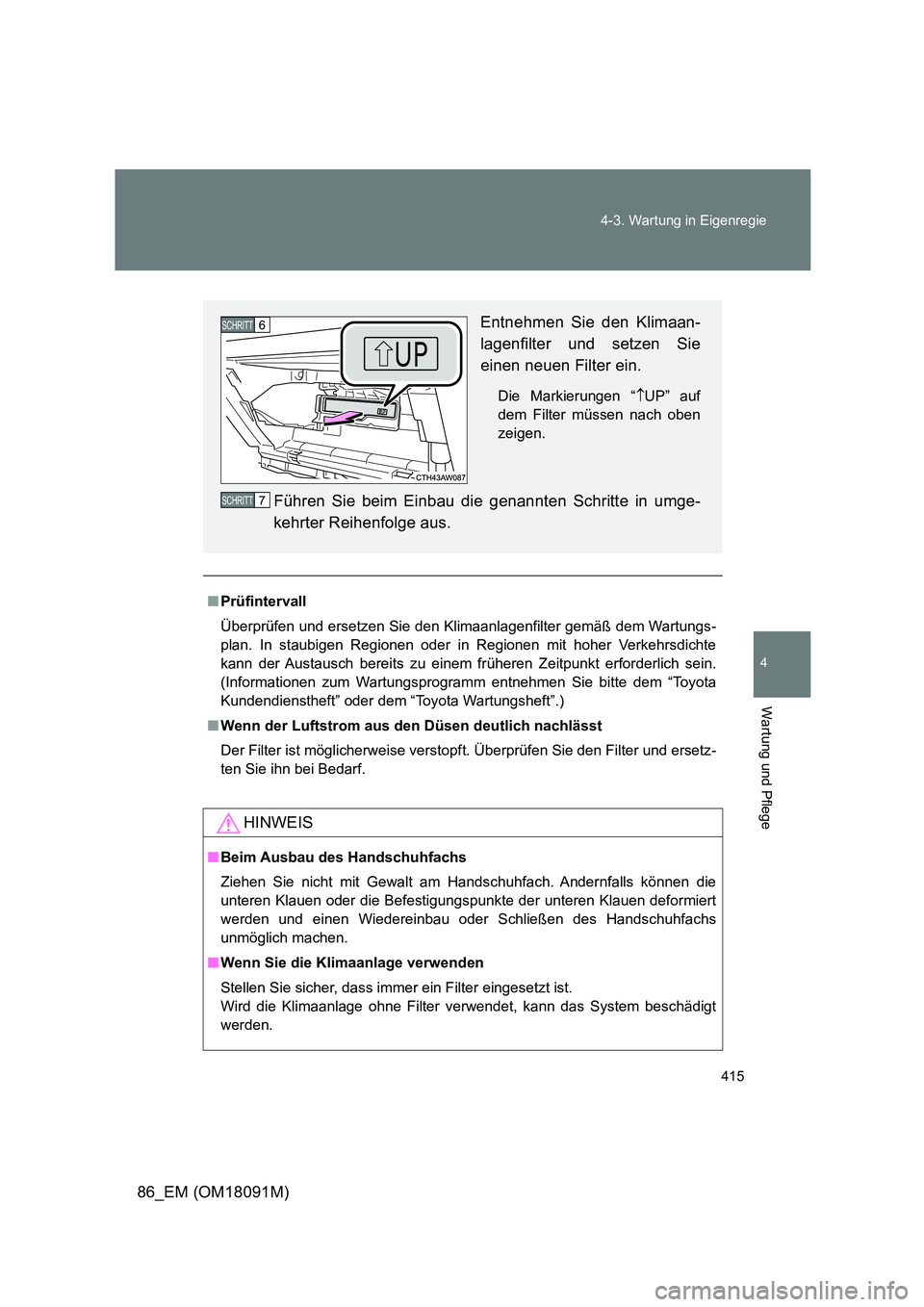

■ Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungs-
plan. In staubigen Regionen oder in Regionen mit hoher Verkehrsdichte
kann der Austausch bereits zu einem früheren Zeitpunkt erforderlich sein.
(Informationen zum Wartungsprogramm entnehmen Sie bitte dem “Toyota
Kundendienstheft” oder dem “Toyota Wartungsheft”.)
■ Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopf t. Überprüfen Sie den Filter und ersetz-
ten Sie ihn bei Bedarf.
HINWEIS
■ Beim Ausbau des Handschuhfachs
Ziehen Sie nicht mit Gewalt am Handschuhfach. Andernfalls können die
unteren Klauen oder die Befestigungspunkte der unteren Klauen deformiert
werden und einen Wiedereinbau oder Schließen des Handschuhfachs
unmöglich machen.
■ Wenn Sie die Klimaanlage verwenden
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter verwendet, kann das System beschädigt
werden.
Entnehmen Sie den Klimaan-
lagenfilter und setzen Sie
einen neuen Filter ein.
Die Markierungen “ UP” auf
dem Filter müssen nach oben
zeigen.
Führen Sie beim Einbau die genannten Schritte in umge-
kehrter Reihenfolge aus.
6 SCHRITT
7 SCHRITT

416
4-3. Wartung in Eigenregie
86_EM (OM18091M)

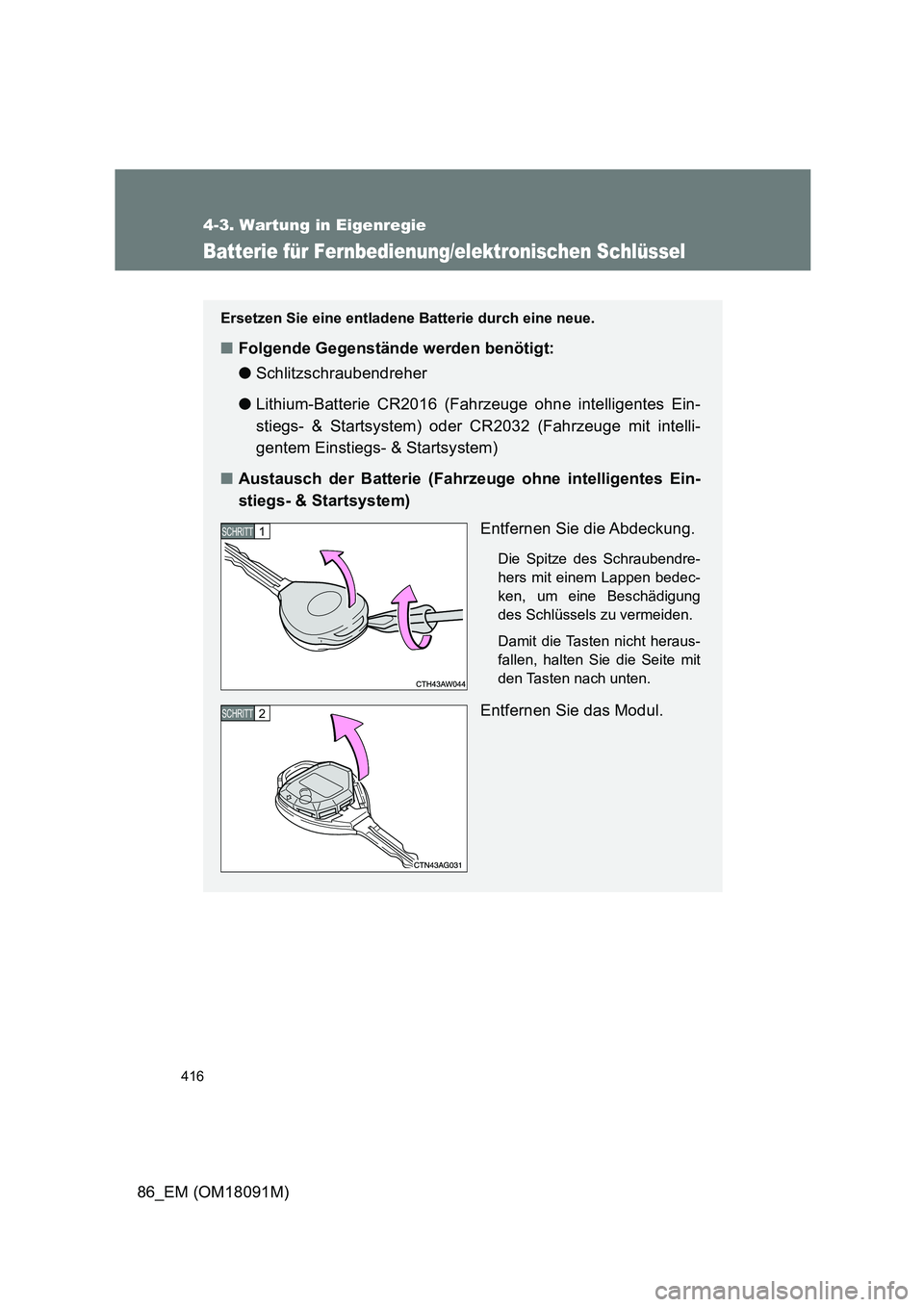

Batterie für Fernbedienung/elektronischen Schlüssel
Ersetzen Sie eine entladene Batterie durch eine neue.
■Folgende Gegenstände werden benötigt:
● Schlitzschraubendreher
● Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem) oder CR2032 (Fahrzeuge mit intelli-
gentem Einstiegs- & Startsystem)
■ Austausch der Batterie (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem)
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendre-
hers mit einem Lappen bedec-
ken, um eine Beschädigung
des Schlüssels zu vermeiden.
Damit die Tasten nicht heraus-
fallen, halten Sie die Seite mit
den Tasten nach unten.
Entfernen Sie das Modul.
1 SCHRITT
2 SCHRITT
