2018 TOYOTA GT86 Betriebsanleitungen (in German)

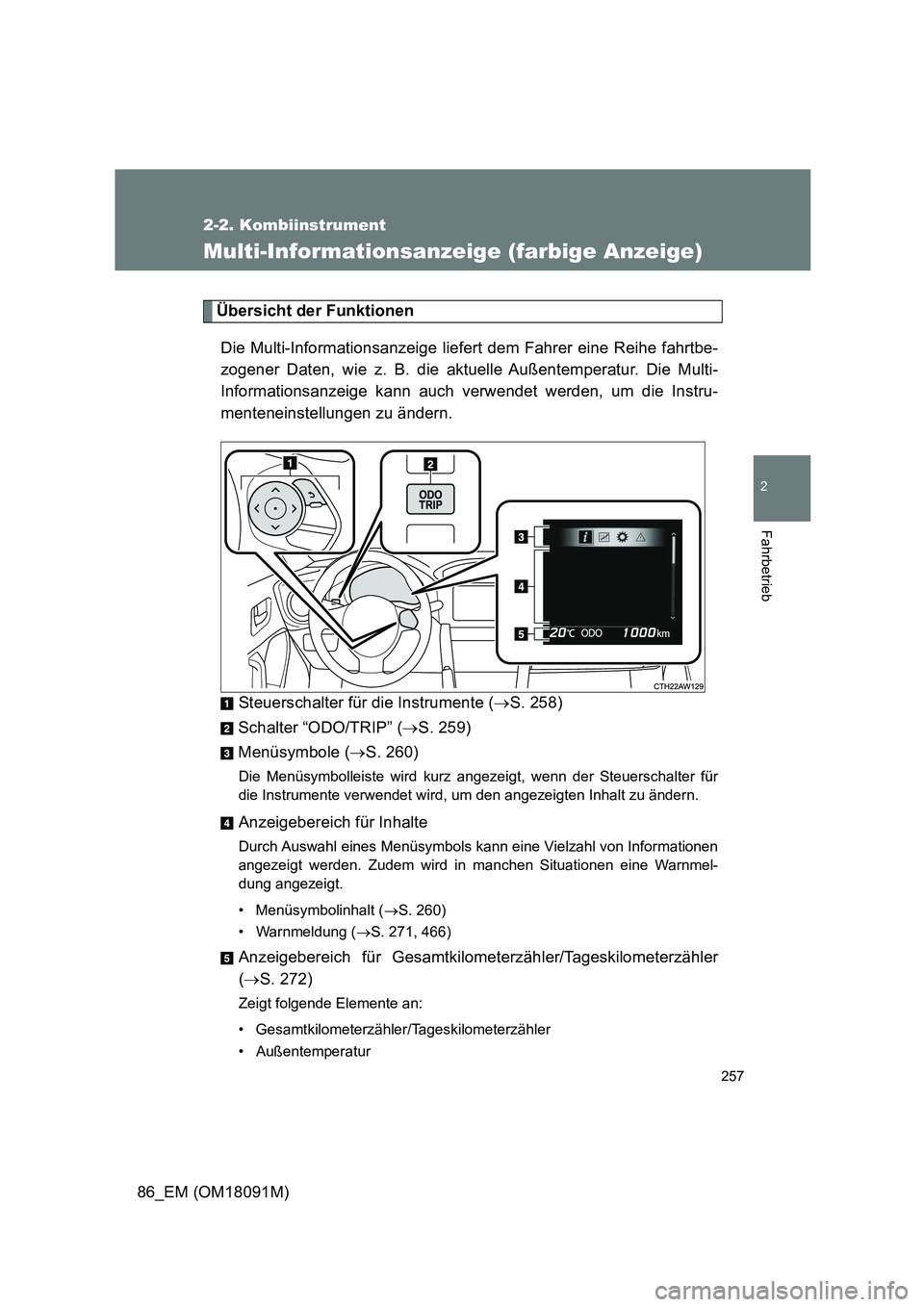

257
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)
Multi-Informationsanzeige (farbige Anzeige)
Übersicht der Funktionen
Die Multi-Informationsanzeige liefert dem Fahrer eine Reihe fahrtbe-
zogener Daten, wie z. B. die aktuelle Außentemperatur. Die Multi-
Informationsanzeige kann auch verwendet werden, um die Instru-
menteneinstellungen zu ändern.
Steuerschalter für die Instrumente ( S. 258)
Schalter “ODO/TRIP” ( S. 259)
Menüsymbole ( S. 260)
Die Menüsymbolleiste wird kurz angezeigt, wenn der Steuerschalter für
die Instrumente verwendet wird, um den angezeigten Inhalt zu ändern.
Anzeigebereich für Inhalte
Durch Auswahl eines Menüsymbols kann eine Vielzahl von Informationen
angezeigt werden. Zudem wird in manchen Situationen eine Warnmel-
dung angezeigt.
• Menüsymbolinhalt ( S. 260)
• Warnmeldung ( S. 271, 466)
Anzeigebereich für Gesamtkilometerzähler/Tageskilometerzähler
( S. 272)
Zeigt folgende Elemente an:
• Gesamtkilometerzähler/Tageskilometerzähler
• Außentemperatur

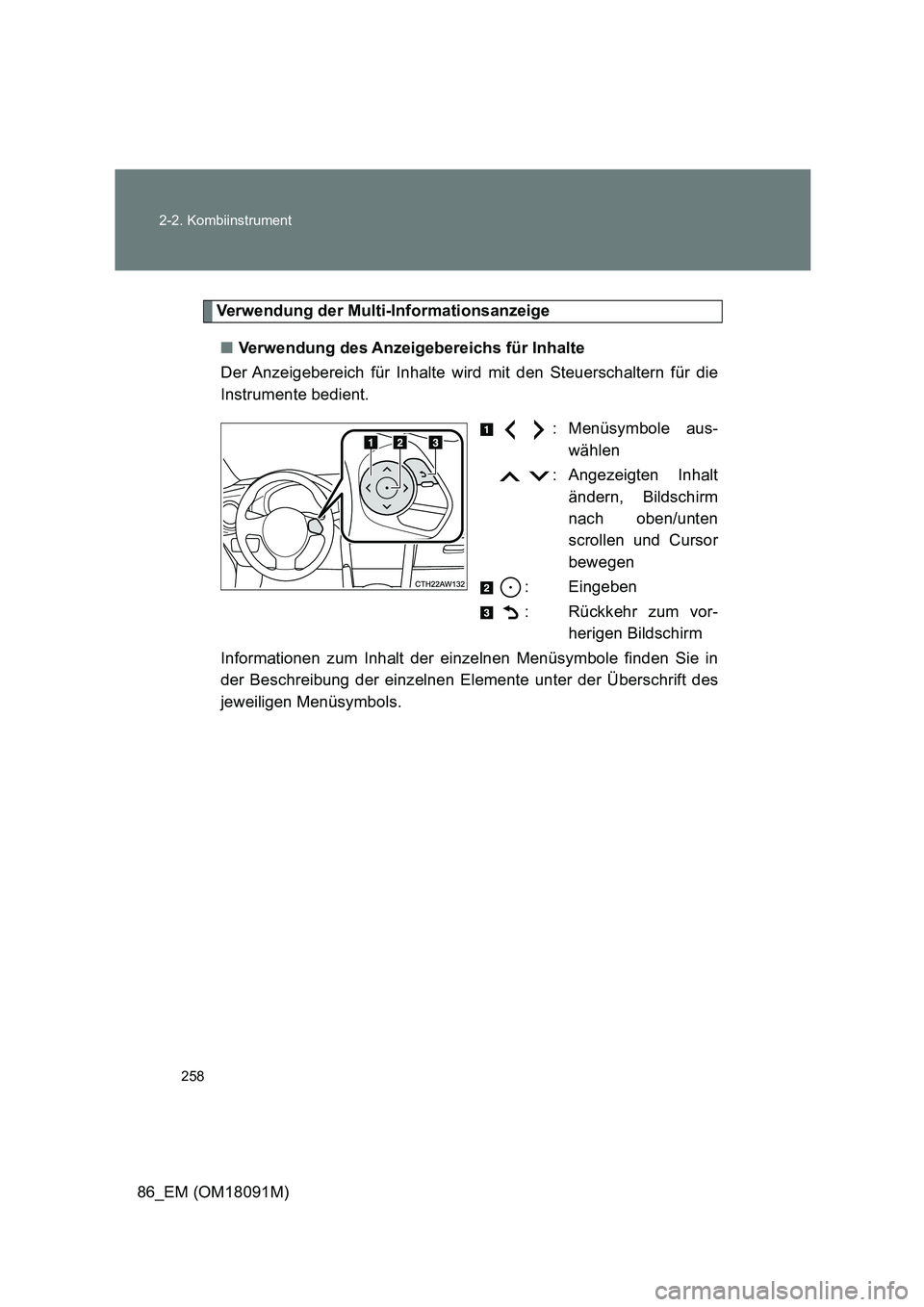

258
2-2. Kombiinstrument
86_EM (OM18091M)
Verwendung der Multi-Informationsanzeige
■ Verwendung des Anzeigebereichs für Inhalte
Der Anzeigebereich für Inhalte wird mit den Steuerschaltern für die
Instrumente bedient.
: Menüsymbole aus-
wählen
: Angezeigten Inhalt
ändern, Bildschirm
nach oben/unten
scrollen und Cursor
bewegen
: Eingeben
: Rückkehr zum vor-
herigen Bildschirm
Informationen zum Inhalt der einzelnen Menüsymbole finden Sie in
der Beschreibung der einzelnen Elemente unter der Überschrift des
jeweiligen Menüsymbols.

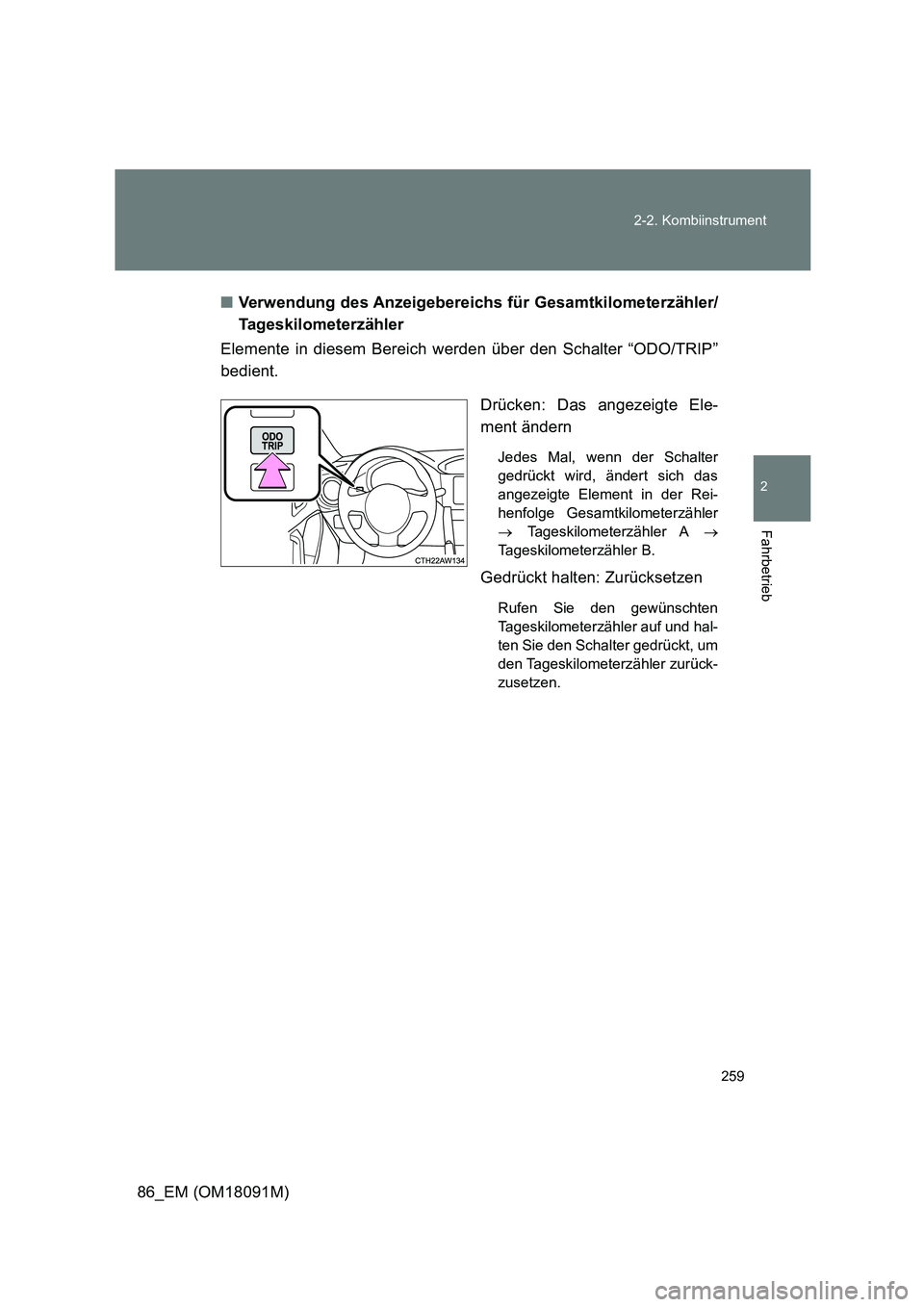

259
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)
■ Verwendung des Anzeigebereichs für Gesamtkilometerzähler/
Tageskilometerzähler
Elemente in diesem Bereich werden über den Schalter “ODO/TRIP”
bedient.
Drücken: Das angezeigte Ele-
ment ändern
Jedes Mal, wenn der Schalter
gedrückt wird, ändert sich das
angezeigte Element in der Rei-
henfolge Gesamtkilometerzähler
 Tageskilometerzähler A 
Tageskilometerzähler B.
Gedrückt halten: Zurücksetzen
Rufen Sie den gewünschten
Tageskilometerzähler auf und hal-
ten Sie den Schalter gedrückt, um
den Tageskilometerzähler zurück-
zusetzen.

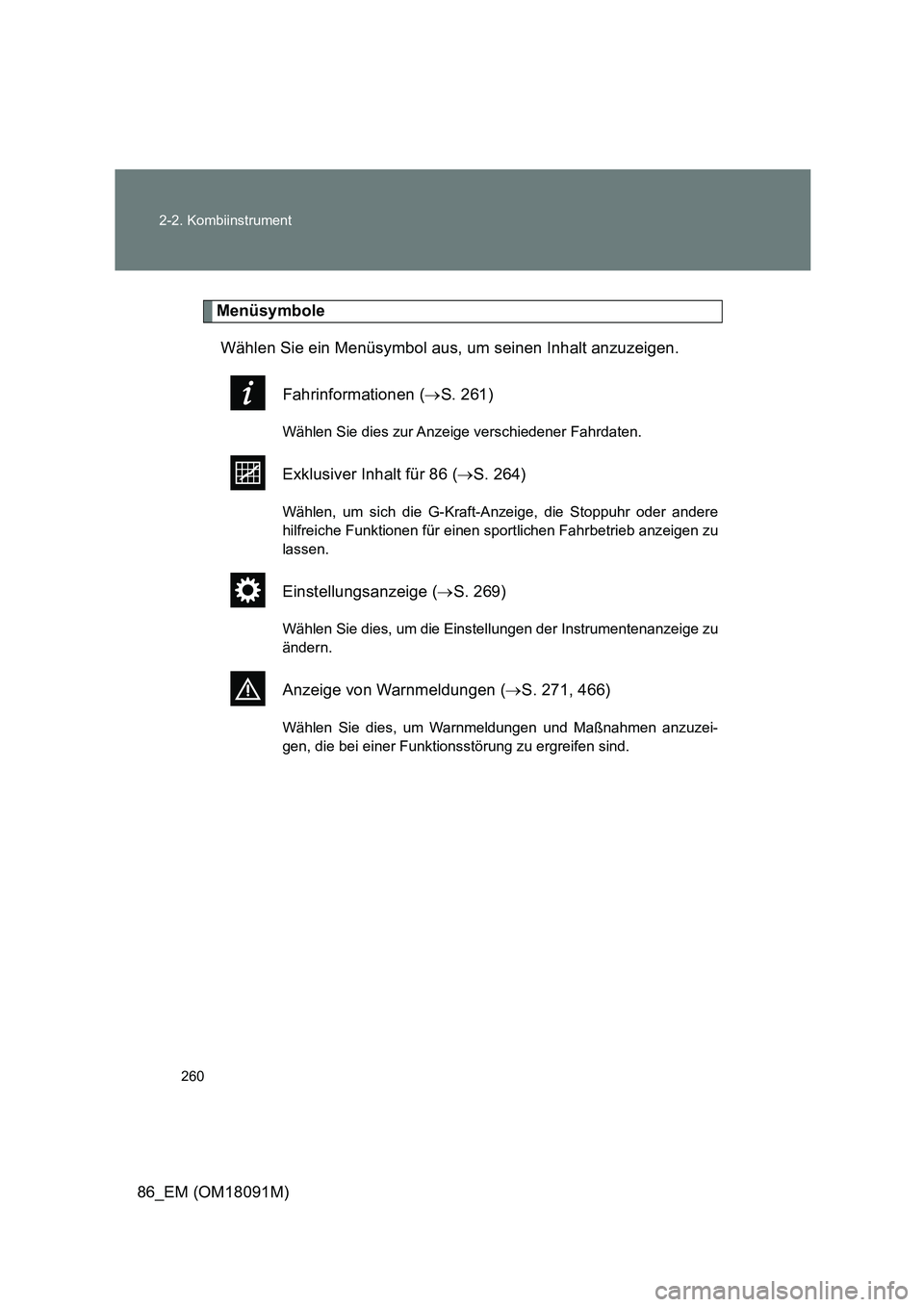

260
2-2. Kombiinstrument
86_EM (OM18091M)
Menüsymbole
Wählen Sie ein Menüsymbol aus, um seinen Inhalt anzuzeigen.
Fahrinformationen ( S. 261)
Wählen Sie dies zur Anzeige verschiedener Fahrdaten.
Exklusiver Inhalt für 86 (S. 264)
Wählen, um sich die G-Kraft-Anzeige, die Stoppuhr oder andere
hilfreiche Funktionen für einen sportlichen Fahrbetrieb anzeigen zu
lassen.
Einstellungsanzeige ( S. 269)
Wählen Sie dies, um die Einstellungen der Instrumentenanzeige zu
ändern.
Anzeige von Warnmeldungen ( S. 271, 466)
Wählen Sie dies, um Warnmeldungen und Maßnahmen anzuzei-
gen, die bei einer Funktionsstörung zu ergreifen sind.

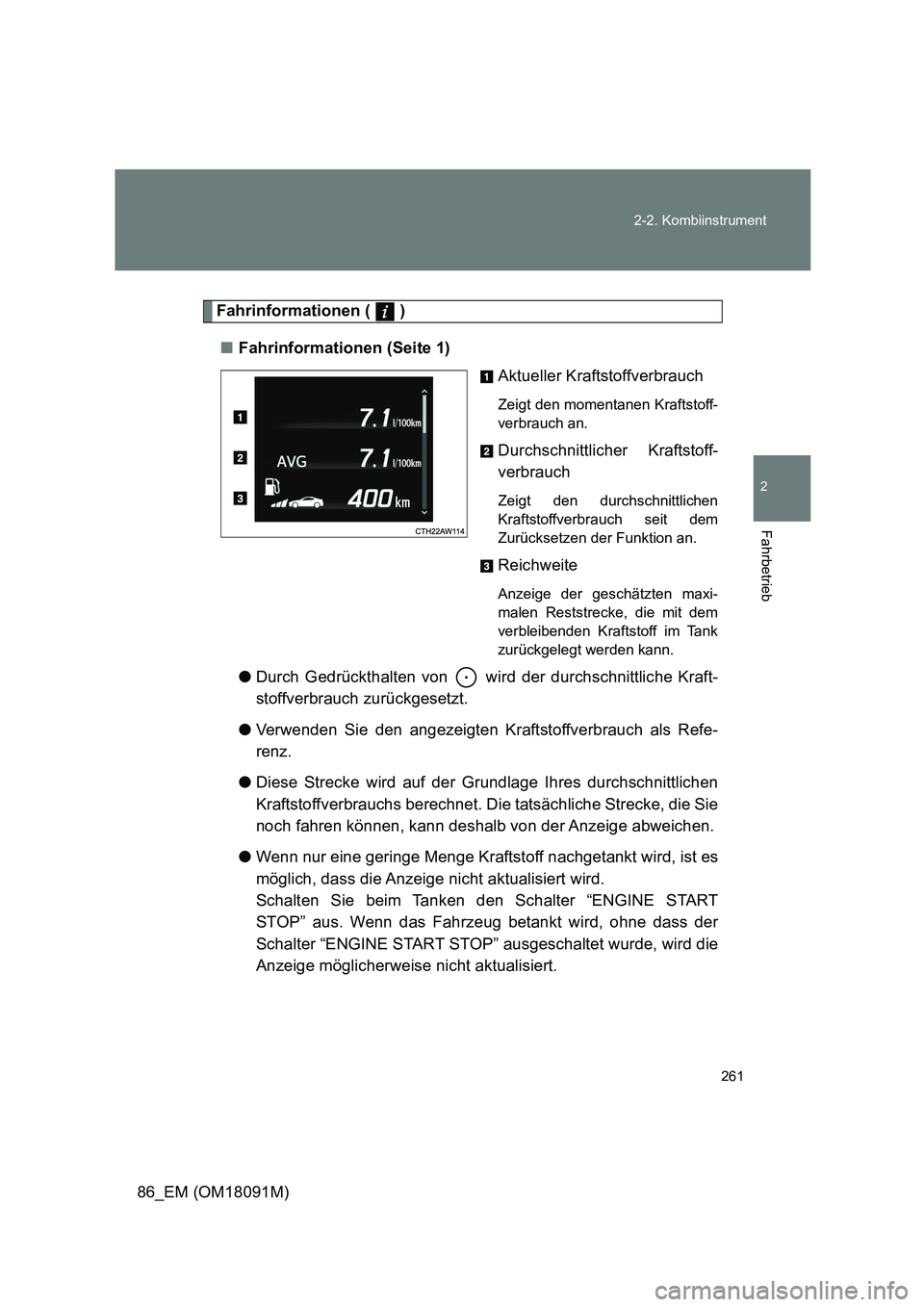

261
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)
Fahrinformationen ( )
■ Fahrinformationen (Seite 1)
Aktueller Kraftstoffverbrauch
Zeigt den momentanen Kraftstoff-
verbrauch an.
Durchschnittlicher Kraftstoff-
verbrauch
Zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem
Zurücksetzen der Funktion an.
Reichweite
Anzeige der geschätzten maxi-
malen Reststrecke, die mit dem
verbleibenden Kraftstoff im Tank
zurückgelegt werden kann.
● Durch Gedrückthalten von wird der durchschnittliche Kraft-
stoffverbrauch zurückgesetzt.
● Verwenden Sie den angezeigten Kraftstoffverbrauch als Refe-
renz.
● Diese Strecke wird auf der Grundlage Ihres durchschnittlichen
Kraftstoffverbrauchs berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der Anzeige abweichen.
● Wenn nur eine geringe Menge Kraftstoff nachgetankt wird, ist es
möglich, dass die Anzeige nicht aktualisiert wird.
Schalten Sie beim Tanken den Schalter “ENGINE START
STOP” aus. Wenn das Fahrzeug betankt wird, ohne dass der
Schalter “ENGINE START STOP” ausgeschaltet wurde, wird die
Anzeige möglicherweise nicht aktualisiert.

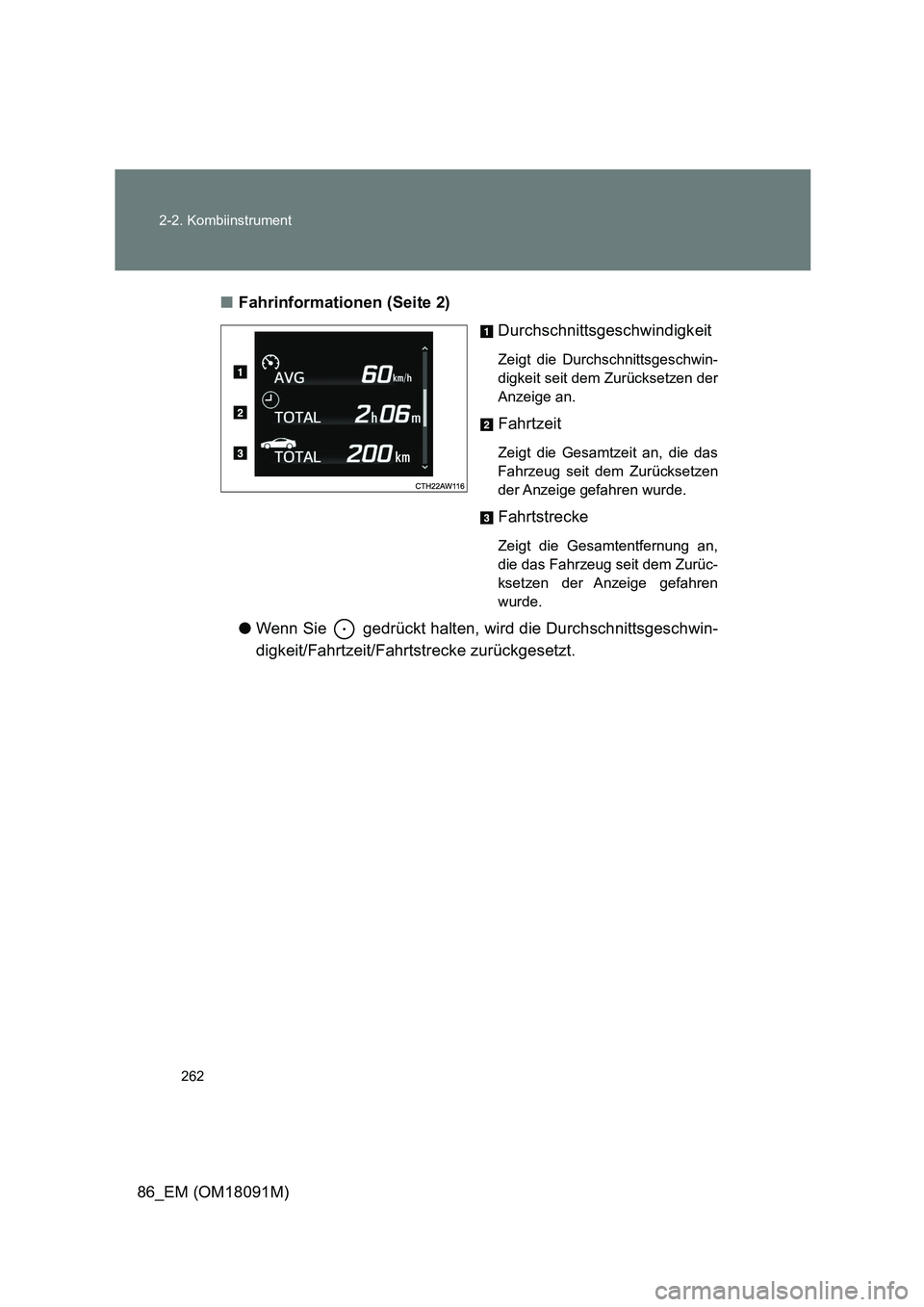

262
2-2. Kombiinstrument
86_EM (OM18091M)
■ Fahrinformationen (Seite 2)
Durchschnittsgeschwindigkeit
Zeigt die Durchschnittsgeschwin-
digkeit seit dem Zurücksetzen der
Anzeige an.
Fahrtzeit
Zeigt die Gesamtzeit an, die das
Fahrzeug seit dem Zurücksetzen
der Anzeige gefahren wurde.
Fahrtstrecke
Zeigt die Gesamtentfernung an,
die das Fahrzeug seit dem Zurüc-
ksetzen der Anzeige gefahren
wurde.
● Wenn Sie gedrückt halten, wird die Durchschnittsgeschwin-
digkeit/Fahrtzeit/Fahrtstrecke zurückgesetzt.

263
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)
■ Fahrinformationen (Seite 3)
Motorkühlmittel-Tempera-
turanzeige
Zeigt die Motorkühlmitteltempera-
tur an.
Wenn die Nadel/Anzeige der
Motorkühlmittel-Temperaturan-
zeige den roten Bereich erreicht,
ertönt ein Summer und eine
Warnmeldung wird angezeigt.
Motoröl-Temperaturanzeige
Zeigt die Motoröltemperatur an.
Vo l t m e t e r
Zeigt die Ladespannung an.
Verwenden Sie das Voltme-
ter als Orientierungshilfe, da
die angezeigte Spannung
von der tatsächlichen Batte-
riespannung abweichen
kann.
● Durch Gedrückthalten von wird die Anzeige des Bereichs-
werts auf der Motorkühlmittel-Temperaturanzeige ein-/ausge-
schaltet.

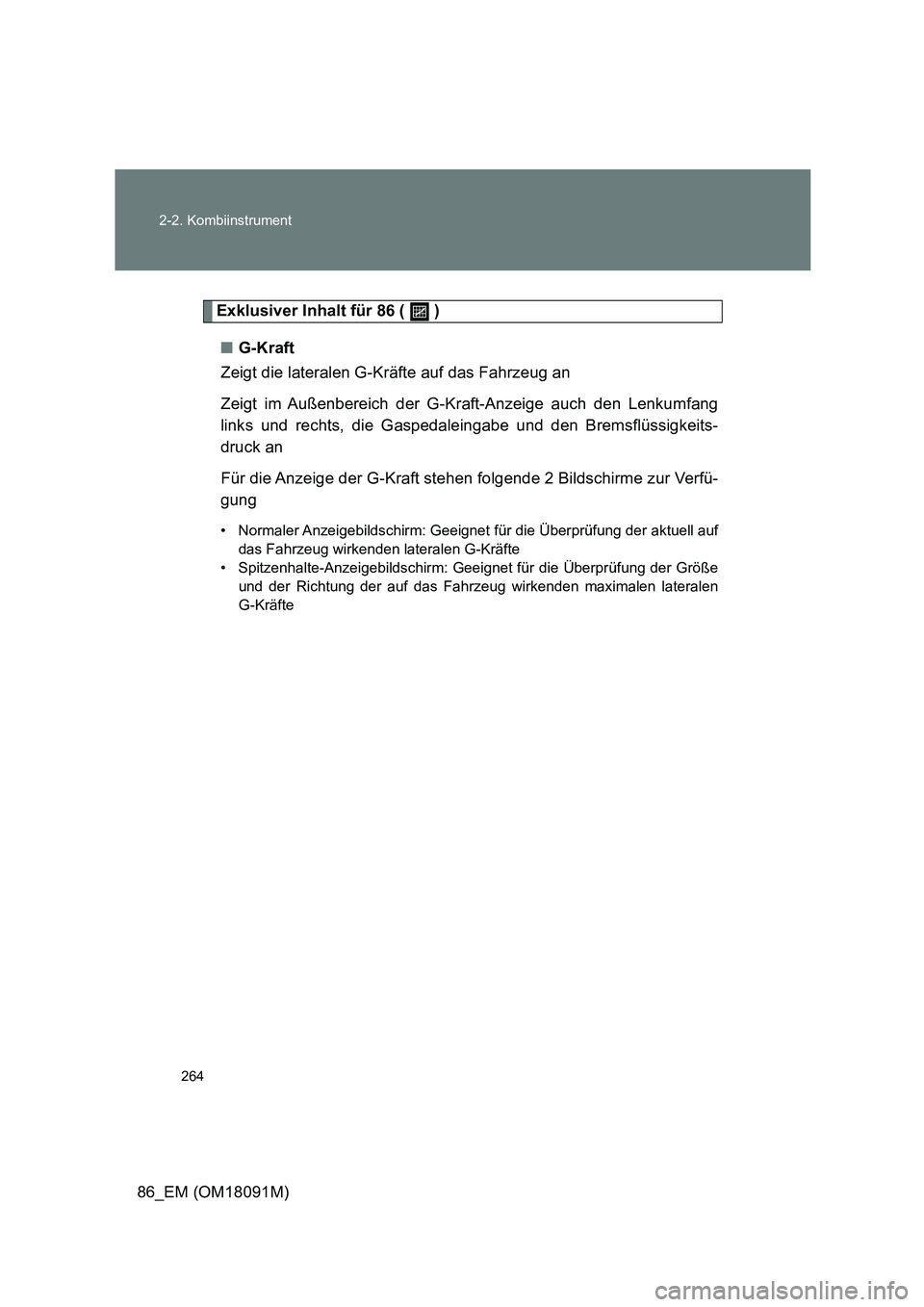

264
2-2. Kombiinstrument
86_EM (OM18091M)
Exklusiver Inhalt für 86 ( )
■ G-Kraft
Zeigt die lateralen G-Kräfte auf das Fahrzeug an
Zeigt im Außenbereich der G-Kraft-Anzeige auch den Lenkumfang
links und rechts, die Gaspedaleingabe und den Bremsflüssigkeits-
druck an
Für die Anzeige der G-Kraft stehen folgende 2 Bildschirme zur Verfü-
gung
• Normaler Anzeigebildschirm: Geeignet für die Überprüfung der aktuell auf
das Fahrzeug wirkenden lateralen G-Kräfte
• Spitzenhalte-Anzeigebildschirm: Geeignet für die Überprüfung der Größe
und der Richtung der auf das Fahrzeug wirkenden maximalen lateralen
G-Kräfte
