2018 TOYOTA GT86 Betriebsanleitungen (in German)

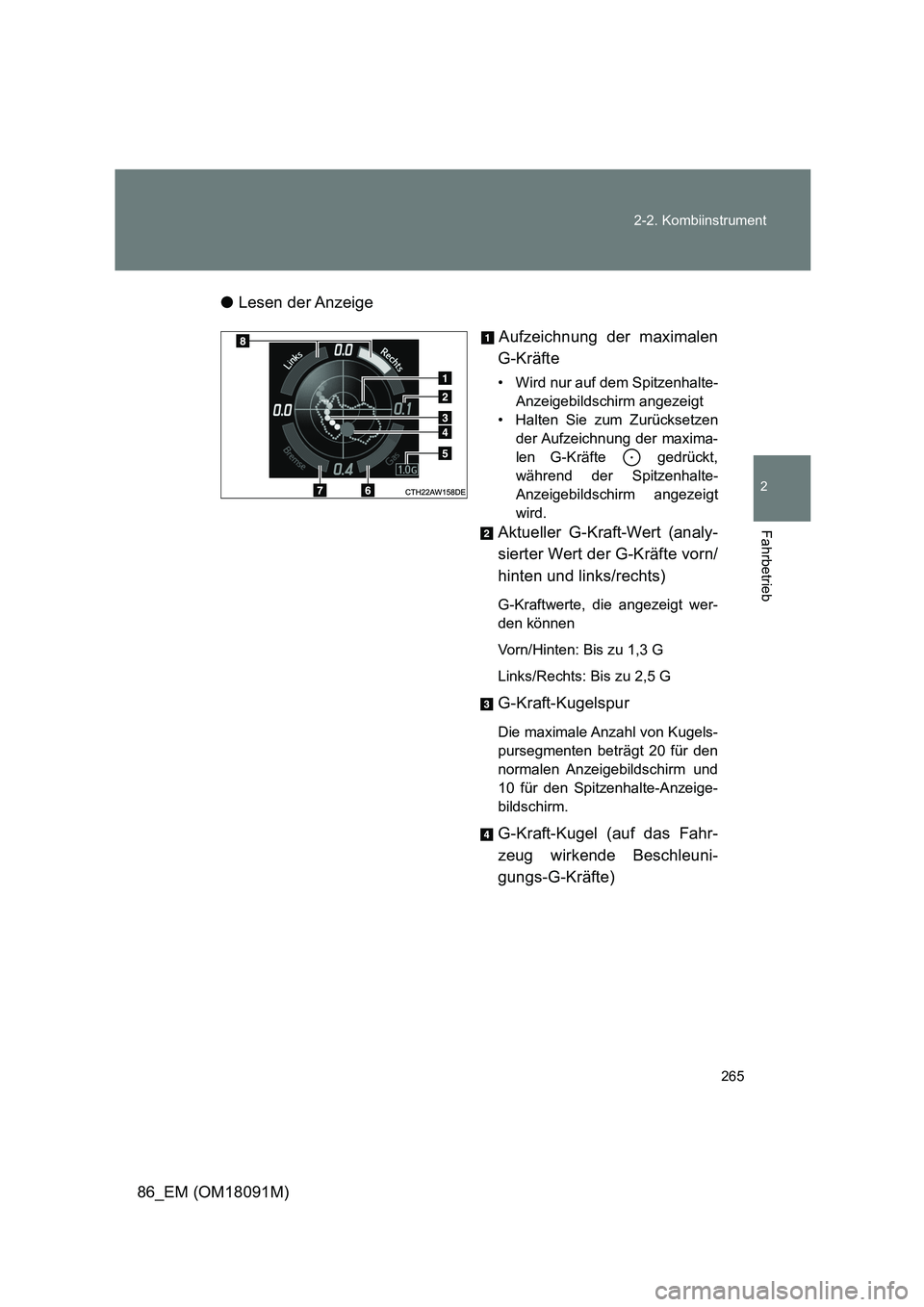

265
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)
● Lesen der Anzeige
Aufzeichnung der maximalen
G-Kräfte
• Wird nur auf dem Spitzenhalte-
Anzeigebildschirm angezeigt
• Halten Sie zum Zurücksetzen
der Aufzeichnung der maxima-
len G-Kräfte gedrückt,
während der Spitzenhalte-
Anzeigebildschirm angezeigt
wird.
Aktueller G-Kraft-Wert (analy-
sierter Wert der G-Kräfte vorn/
hinten und links/rechts)
G-Kraftwerte, die angezeigt wer-
den können
Vorn/Hinten: Bis zu 1,3 G
Links/Rechts: Bis zu 2,5 G
G-Kraft-Kugelspur
Die maximale Anzahl von Kugels-
pursegmenten beträgt 20 für den
normalen Anzeigebildschirm und
10 für den Spitzenhalte-Anzeige-
bildschirm.
G-Kraft-Kugel (auf das Fahr-
zeug wirkende Beschleuni-
gungs-G-Kräfte)

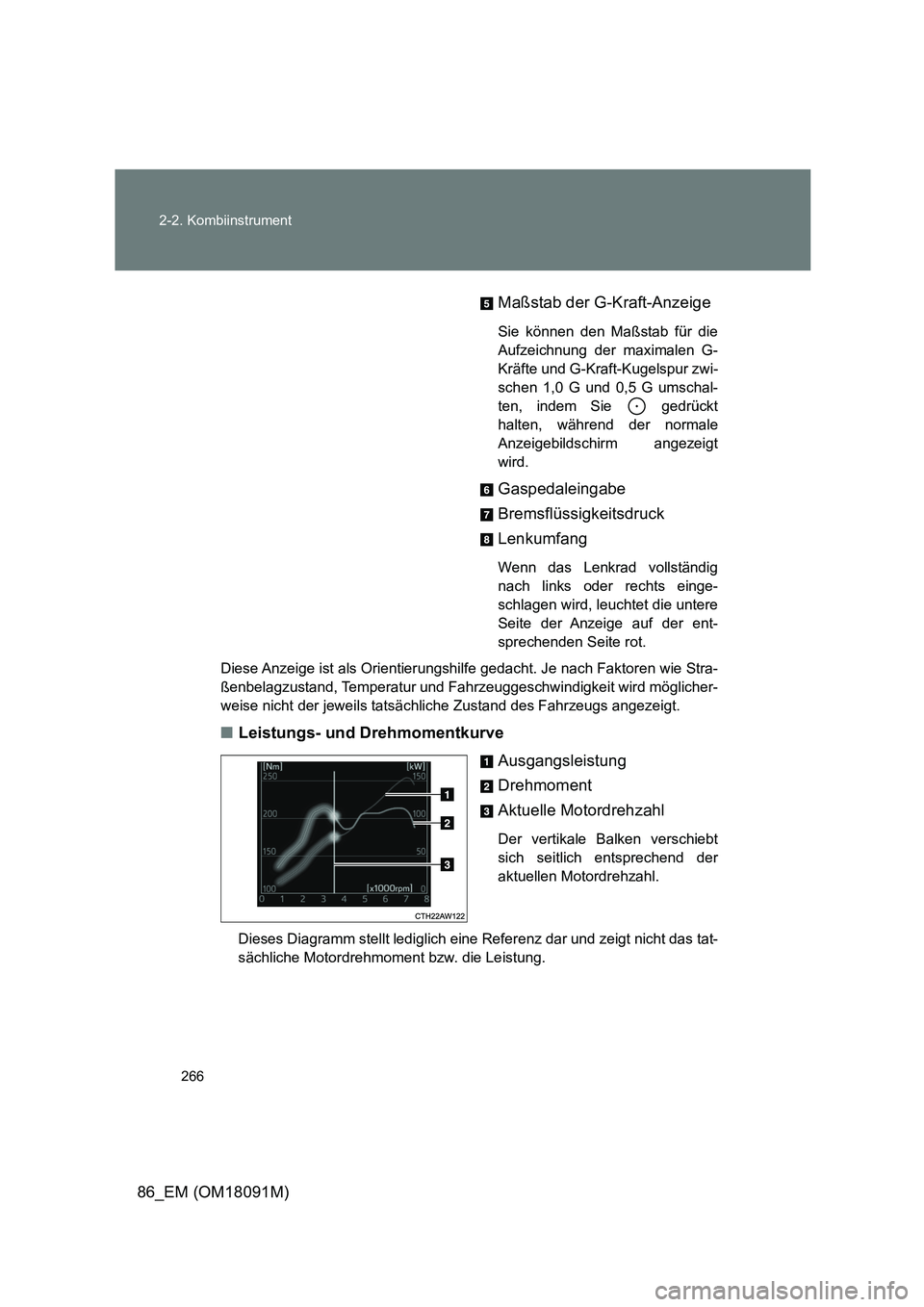

266
2-2. Kombiinstrument
86_EM (OM18091M)
Maßstab der G-Kraft-Anzeige
Sie können den Maßstab für die
Aufzeichnung der maximalen G-
Kräfte und G-Kraft-Kugelspur zwi-
schen 1,0 G und 0,5 G umschal-
ten, indem Sie gedrückt
halten, während der normale
Anzeigebildschirm angezeigt
wird.
Gaspedaleingabe
Bremsflüssigkeitsdruck
Lenkumfang
Wenn das Lenkrad vollständig
nach links oder rechts einge-
schlagen wird, leuchtet die untere
Seite der Anzeige auf der ent-
sprechenden Seite rot.
Diese Anzeige ist als Orientierungshilfe gedacht. Je nach Faktoren wie Stra-
ßenbelagzustand, Temperatur und Fahrzeuggeschwindigkeit wird möglicher-
weise nicht der jeweils tatsächliche Zustand des Fahrzeugs angezeigt.
■ Leistungs- und Drehmomentkurve
Ausgangsleistung
Drehmoment
Aktuelle Motordrehzahl
Der vertikale Balken verschiebt
sich seitlich entsprechend der
aktuellen Motordrehzahl.
Dieses Diagramm stellt lediglich eine Referenz dar und zeigt nicht das tat-
sächliche Motordrehmoment bzw. die Leistung.

267
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)
■ Stoppuhr
Misst und zeigt die aktuelle Rundenzeit und die vorherigen Runden-
zeiten an
Schnellste Rundenzeit (Hauptbildschirm)
Wenn der Timer zurückgesetzt wird, wird “ ’”” angezeigt.
Schnellste Rundenzeit (Messbildschirm)
Aktuelle Rundenzeit
Gesamtrundenzeit
Letzte Rundenzeiten
Die Aufzeichnungen der letzten 50 Rundenzeiten werden angezeigt.
Bedienhilfe für die Steuerschalter für die Instrumente
● Wechseln zwischen den Stoppuhr-Bildschirmen
Wechsel zum Messbildschirm: Drücken Sie .
Wechsel zum Hauptbildschirm: Drücken Sie .
Hauptbildschirm Messbildschirm

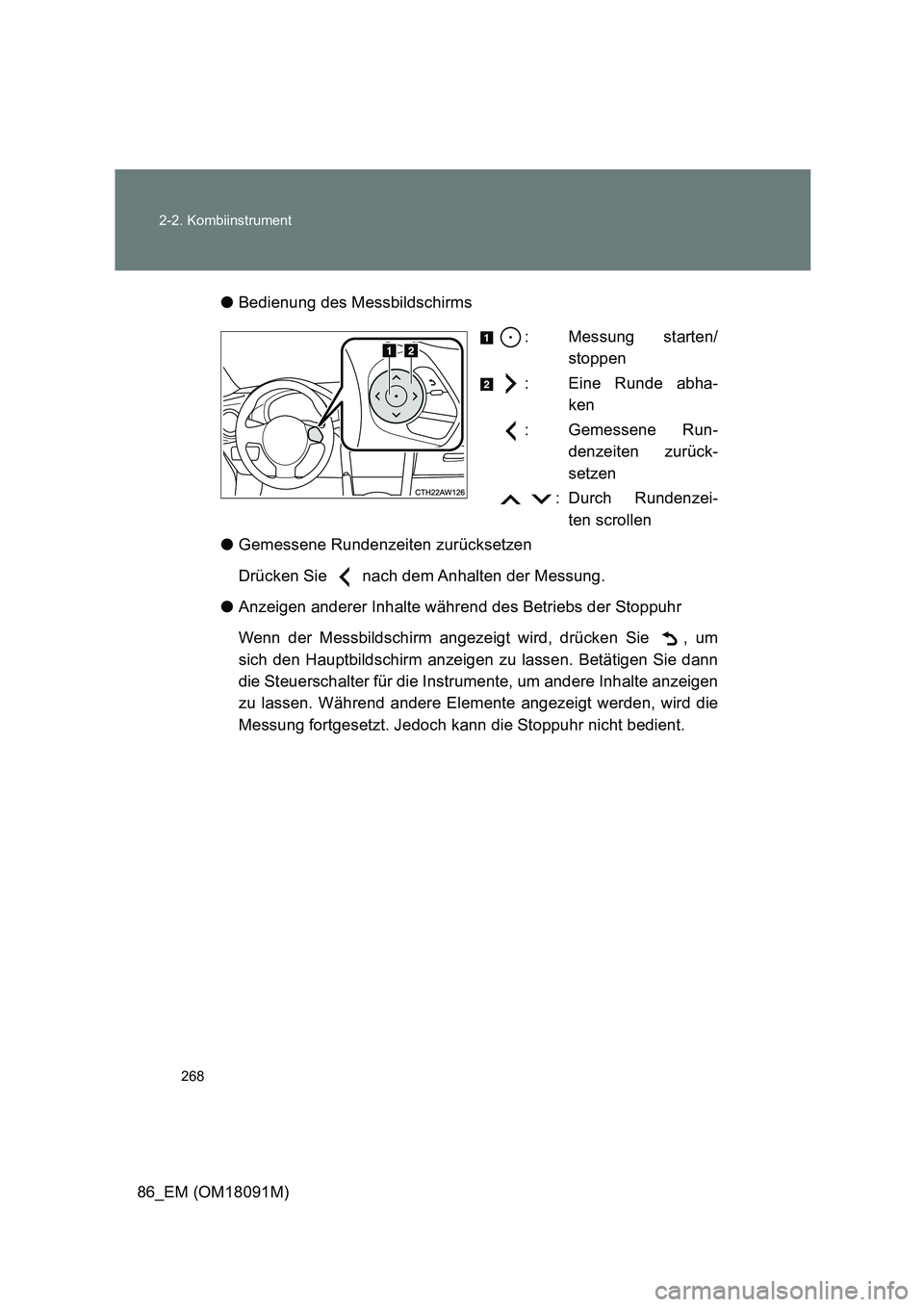

268
2-2. Kombiinstrument
86_EM (OM18091M)
● Bedienung des Messbildschirms
: Messung starten/
stoppen
: Eine Runde abha-
ken
: Gemessene Run-
denzeiten zurück-
setzen
: Durch Rundenzei-
ten scrollen
● Gemessene Rundenzeiten zurücksetzen
Drücken Sie nach dem Anhalten der Messung.
● Anzeigen anderer Inhalte während des Betriebs der Stoppuhr
Wenn der Messbildschirm angezeigt wird, drücken Sie , um
sich den Hauptbildschirm anzeigen zu lassen. Betätigen Sie dann
die Steuerschalter für die Instrumente, um andere Inhalte anzeigen
zu lassen. Während andere Elemente angezeigt werden, wird die
Messung fortgesetzt. Jedoch kann die Stoppuhr nicht bedient.

269
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)

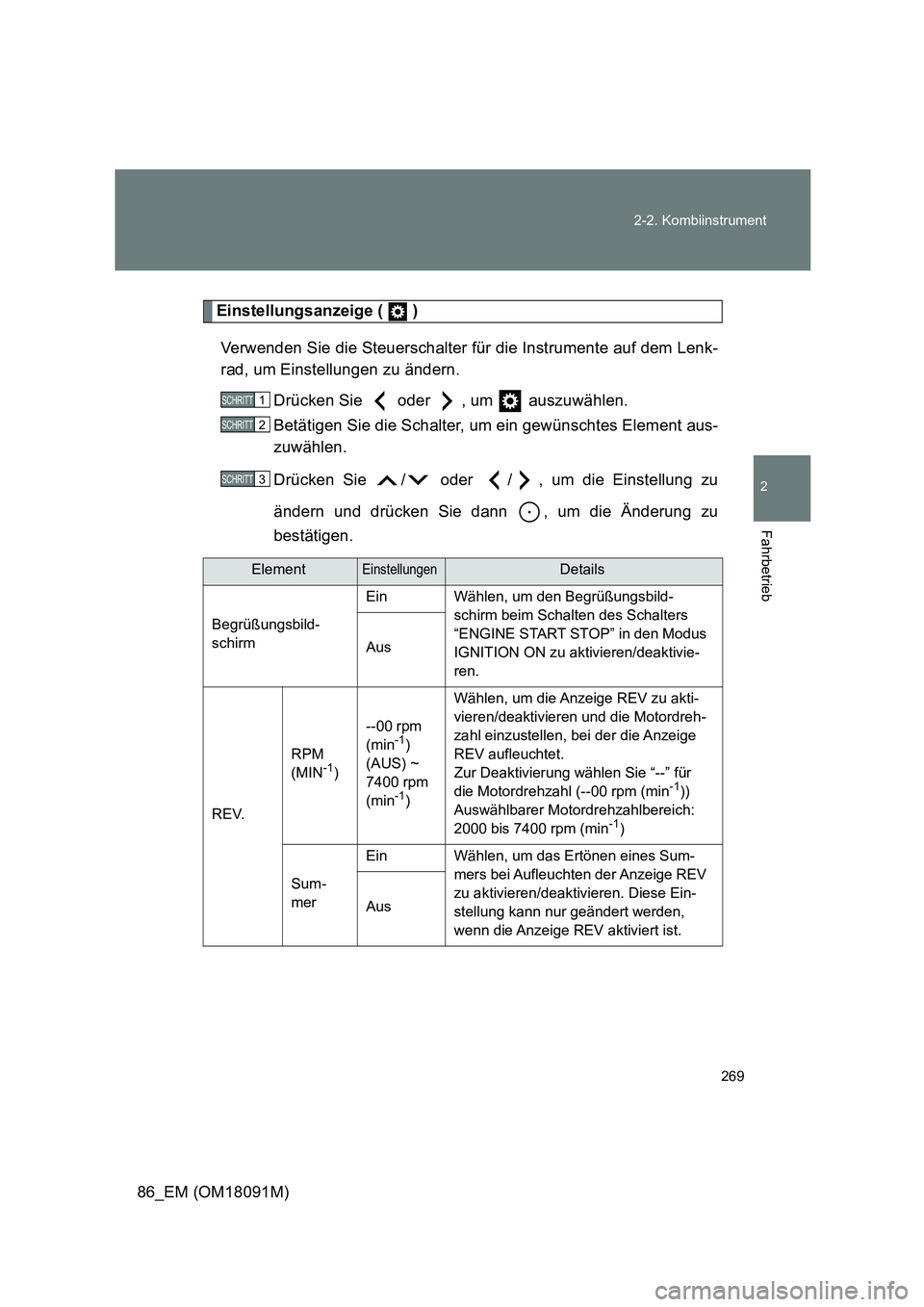

Einstellungsanzeige ( )
Verwenden Sie die Steuerschalter für die Instrumente auf dem Lenk-
rad, um Einstellungen zu ändern.
Drücken Sie oder , um auszuwählen.
Betätigen Sie die Schalter, um ein gewünschtes Element aus-
zuwählen.
Drücken Sie / oder / , um die Einstellung zu
ändern und drücken Sie dann , um die Änderung zu
bestätigen.
ElementEinstellungenDetails
Begrüßungsbild-
schirm
Ein Wählen, um den Begrüßungsbild-
schirm beim Schalten des Schalters
“ENGINE START STOP” in den Modus
IGNITION ON zu aktivieren/deaktivie-
ren.
Aus
REV.
RPM
(MIN-1)
--00 rpm
(min-1)
(AUS) ~
7400 rpm
(min-1)
Wählen, um die Anzeige REV zu akti-
vieren/deaktivieren und die Motordreh-
zahl einzustellen, bei der die Anzeige
REV aufleuchtet.
Zur Deaktivierung wählen Sie “--” für
die Motordrehzahl (--00 rpm (min-1))
Auswählbarer Motordrehzahlbereich:
2000 bis 7400 rpm (min-1)
Sum-
mer
Ein Wählen, um das Ertönen eines Sum-
mers bei Aufleuchten der Anzeige REV
zu aktivieren/deaktivieren. Diese Ein-
stellung kann nur geändert werden,
wenn die Anzeige REV aktiviert ist.
Aus
1 SCHRITT
2 SCHRITT
3 SCHRITT

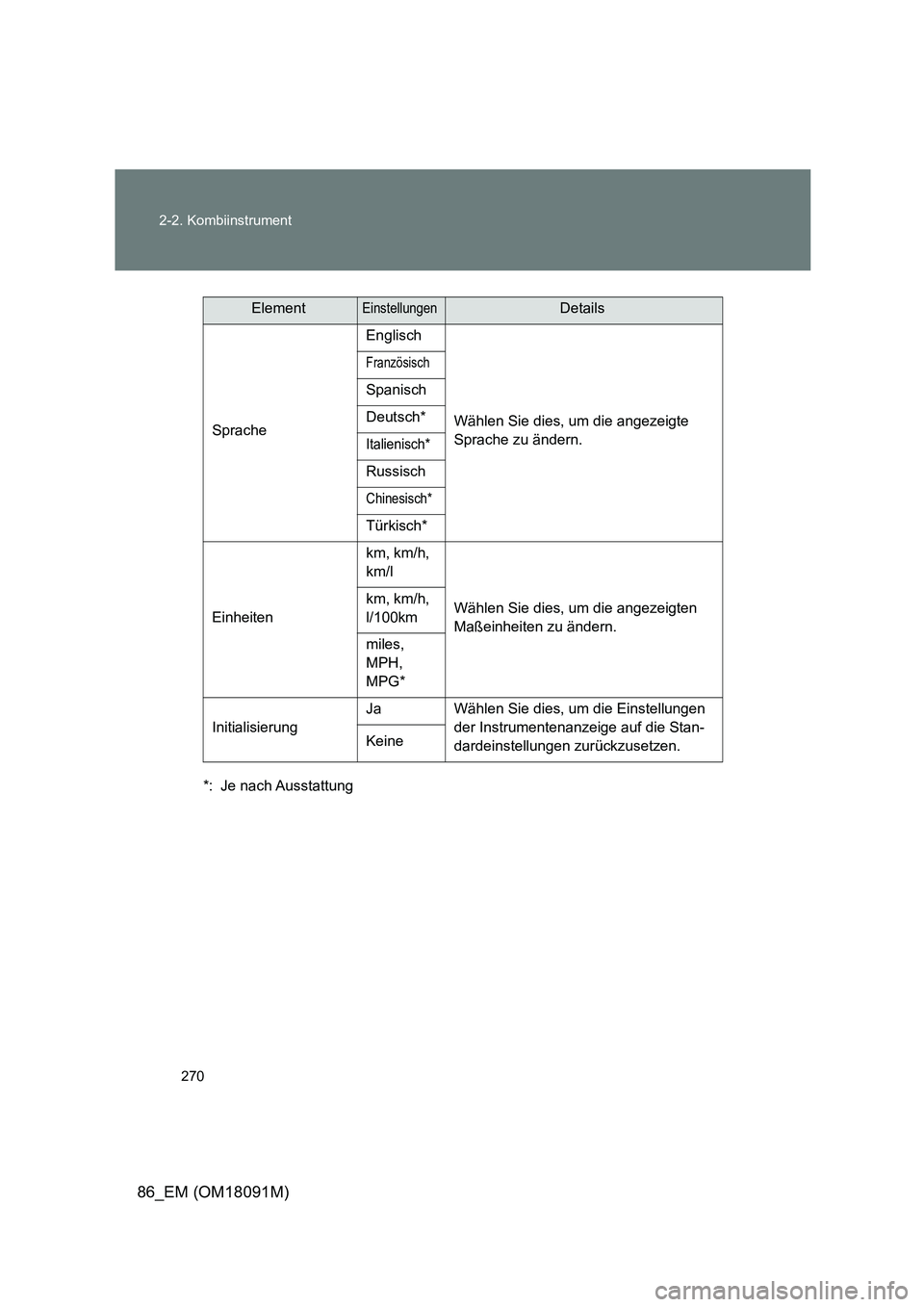

270
2-2. Kombiinstrument
86_EM (OM18091M)
*: Je nach Ausstattung
Sprache
Englisch
Wählen Sie dies, um die angezeigte
Sprache zu ändern.
Französisch
Spanisch
Deutsch*
Italienisch*
Russisch
Chinesisch*
Türkisch*
Einheiten
km, km/h,
km/l
Wählen Sie dies, um die angezeigten
Maßeinheiten zu ändern.
km, km/h,
l/100km
miles,
MPH,
MPG*
Initialisierung
Ja Wählen Sie dies, um die Einstellungen
der Instrumentenanzeige auf die Stan-
dardeinstellungen zurückzusetzen. Keine
ElementEinstellungenDetails

271
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)

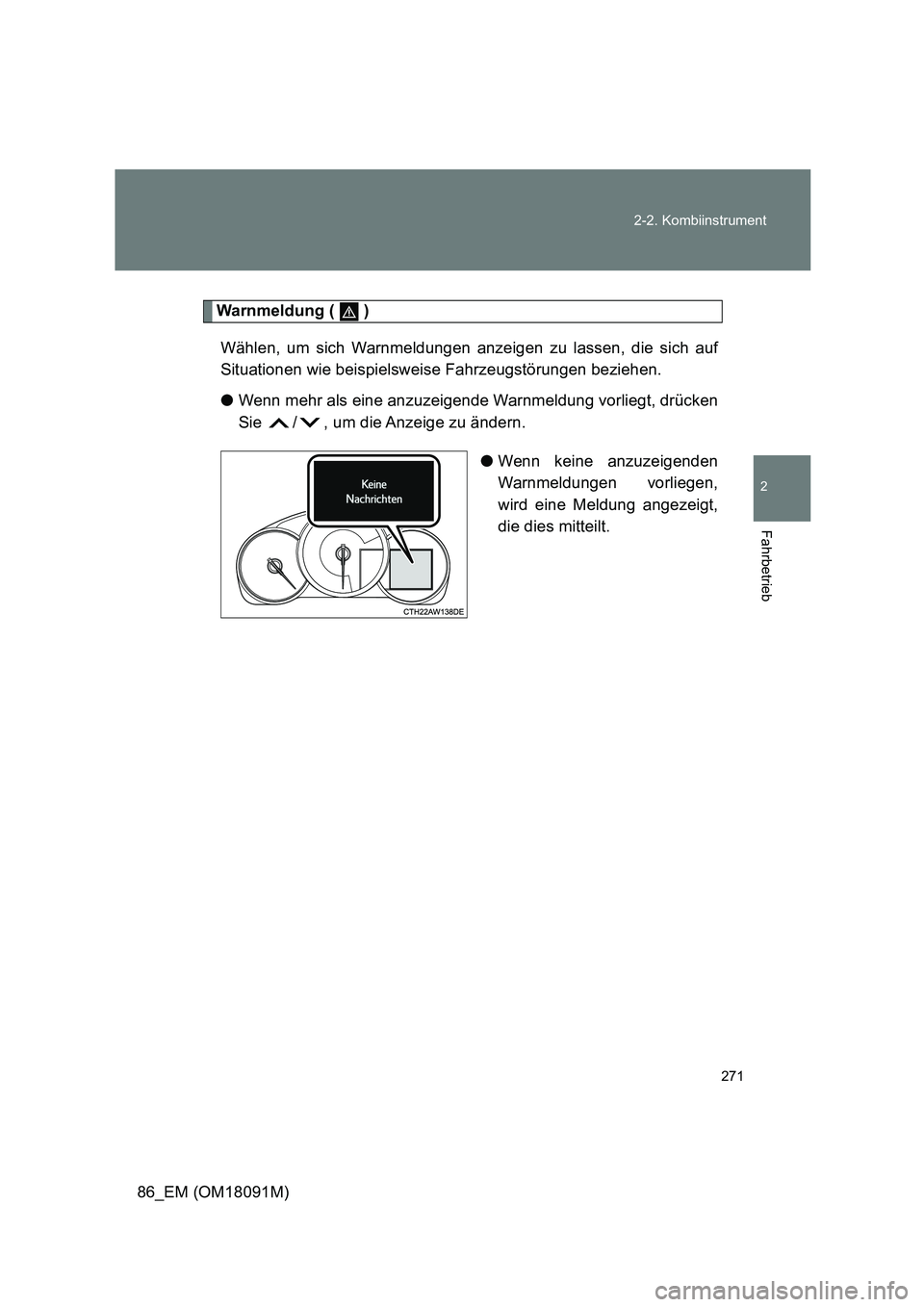

Warnmeldung ( )
Wählen, um sich Warnmeldungen anzeigen zu lassen, die sich auf
Situationen wie beispielsweise Fahrzeugstörungen beziehen.
● Wenn mehr als eine anzuzeigende Warnmeldung vorliegt, drücken
Sie / , um die Anzeige zu ändern.
● Wenn keine anzuzeigenden
Warnmeldungen vorliegen,
wird eine Meldung angezeigt,
die dies mitteilt.

272
2-2. Kombiinstrument
86_EM (OM18091M)
Anzeigebereich für Gesamtkilometerzähler/Tageskilometerzähler
■ Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■ Tageskilometerzähler A/Tageskilometerzähler B
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte
Strecke an. Tageskilometerzähler A und B können verwendet wer-
den, um unterschiedliche Strecken unabhängig voneinander aufzu-
zeichnen und anzuzeigen.
Rufen Sie zum Zurücksetzen den gewünschten Tageskilometerzähler auf
und halten Sie den Schalter “ODO/TRIP” gedrückt.
■ Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an.
Die Anzeige für niedrige Außentemperatur leuchtet auf, wenn die
Außentemperatur 3°C oder weniger beträgt.
