2018 TOYOTA GT86 Betriebsanleitungen (in German)

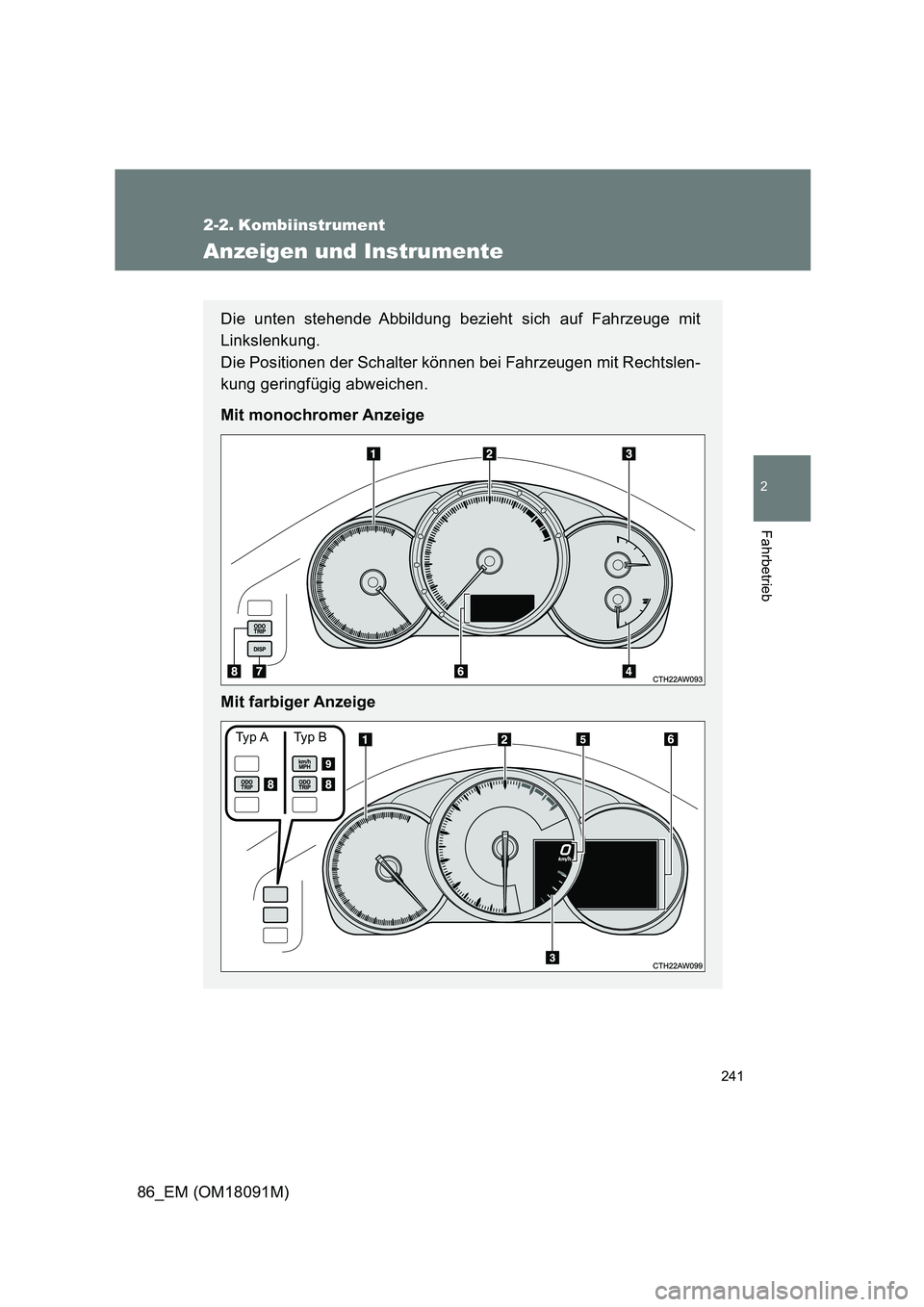

241
2
Fahrbetrieb
86_EM (OM18091M)
2-2. Kombiinstrument
Anzeigen und Instrumente
Die unten stehende Abbildung bezieht sich auf Fahrzeuge mit
Linkslenkung.
Die Positionen der Schalter können bei Fahrzeugen mit Rechtslen-
kung geringfügig abweichen.
Mit monochromer Anzeige
Mit farbiger Anzeige
Ty p A Ty p B

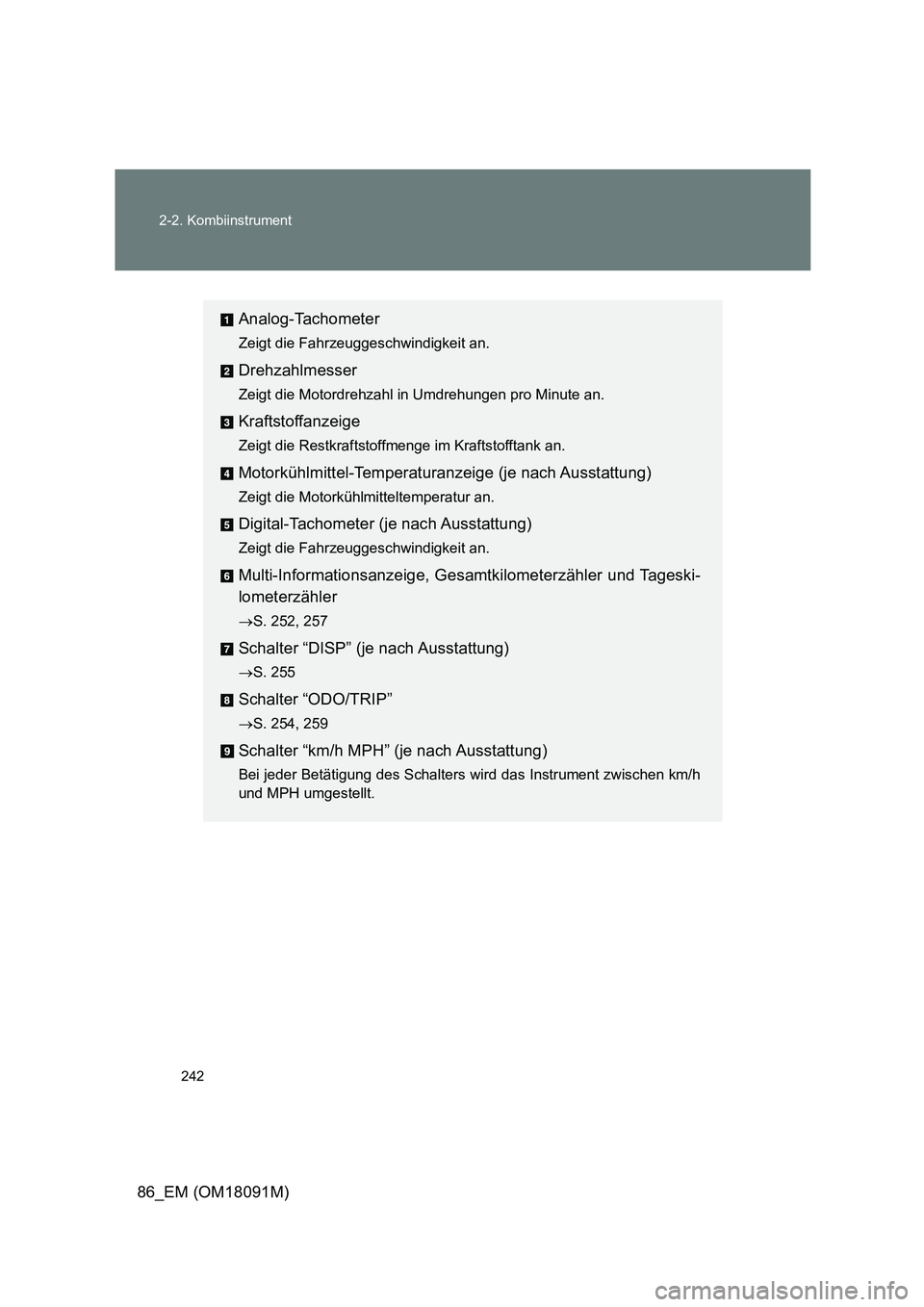

242
2-2. Kombiinstrument
86_EM (OM18091M)
Analog-Tachometer
Zeigt die Fahrzeuggeschwindigkeit an.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Motorkühlmittel-Temperaturanzeige (je nach Ausstattung)
Zeigt die Motorkühlmitteltemperatur an.
Digital-Tachometer (je nach Ausstattung)
Zeigt die Fahrzeuggeschwindigkeit an.
Multi-Informationsanzeige, Gesamtkilometerzähler und Tageski-
lometerzähler
 S. 252, 257
Schalter “DISP” (je nach Ausstattung)
S. 255
Schalter “ODO/TRIP”
S. 254, 259
Schalter “km/h MPH” (je nach Ausstattung)
Bei jeder Betätigung des Schalters wird das Instrument zwischen km/h
und MPH umgestellt.

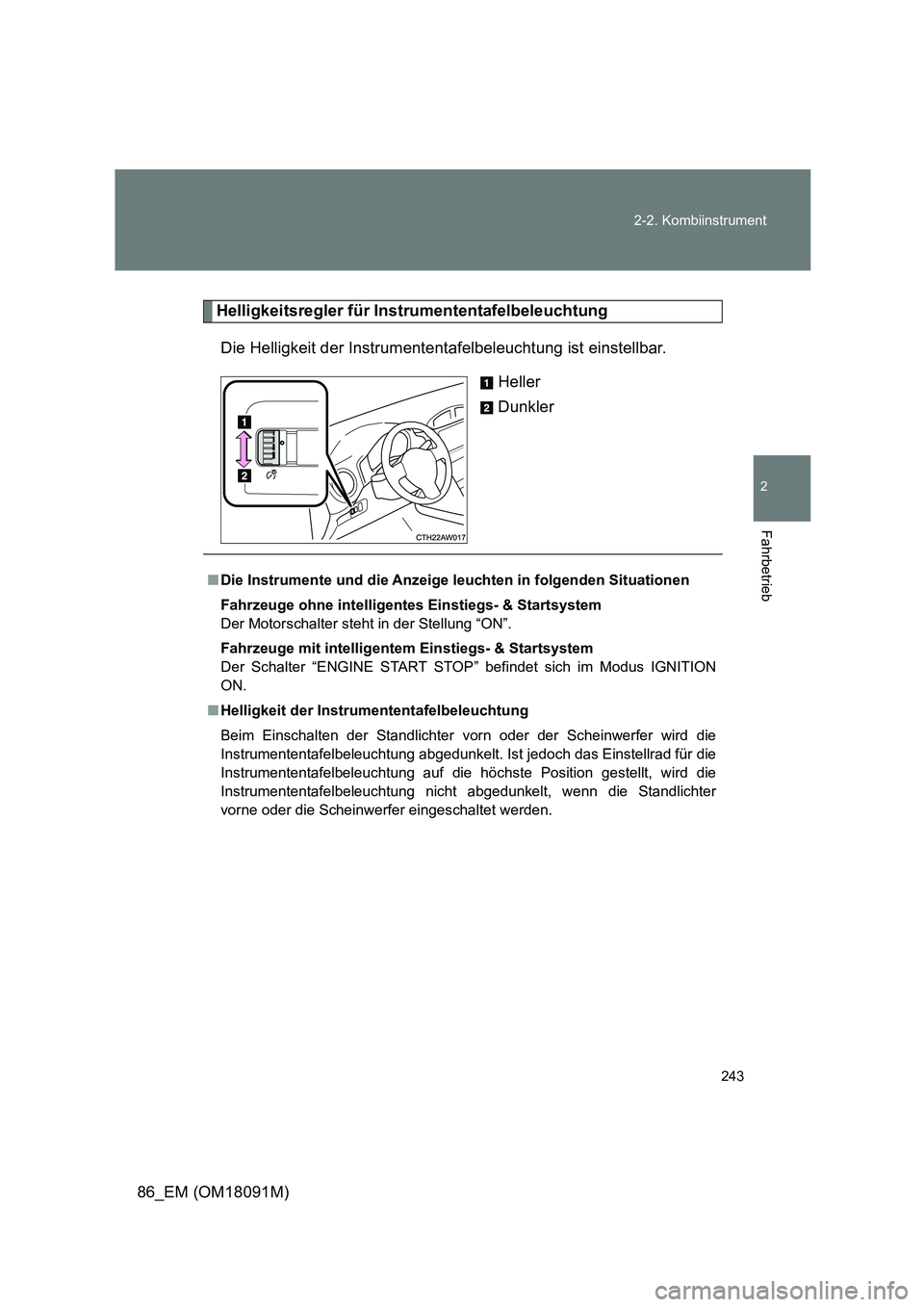

243
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)
Helligkeitsregler für Instrumententafelbeleuchtung
Die Helligkeit der Instrumententafelbeleuchtung ist einstellbar.
Heller
Dunkler
■ Die Instrumente und die Anzeige leuchten in folgenden Situationen
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem
Der Schalter “ENGINE START STOP” befindet sich im Modus IGNITION
ON.
■ Helligkeit der Instrumententafelbeleuchtung
Beim Einschalten der Standlichter vorn oder der Scheinwerfer wird die
Instrumententafelbeleuchtung abgedunkelt. Ist jedoch das Einstellrad für die
Instrumententafelbeleuchtung auf die hö chste Position gestellt, wird die
Instrumententafelbeleuchtung nicht abgedunkelt, wenn die Standlichter
vorne oder die Scheinwerfer eingeschaltet werden.

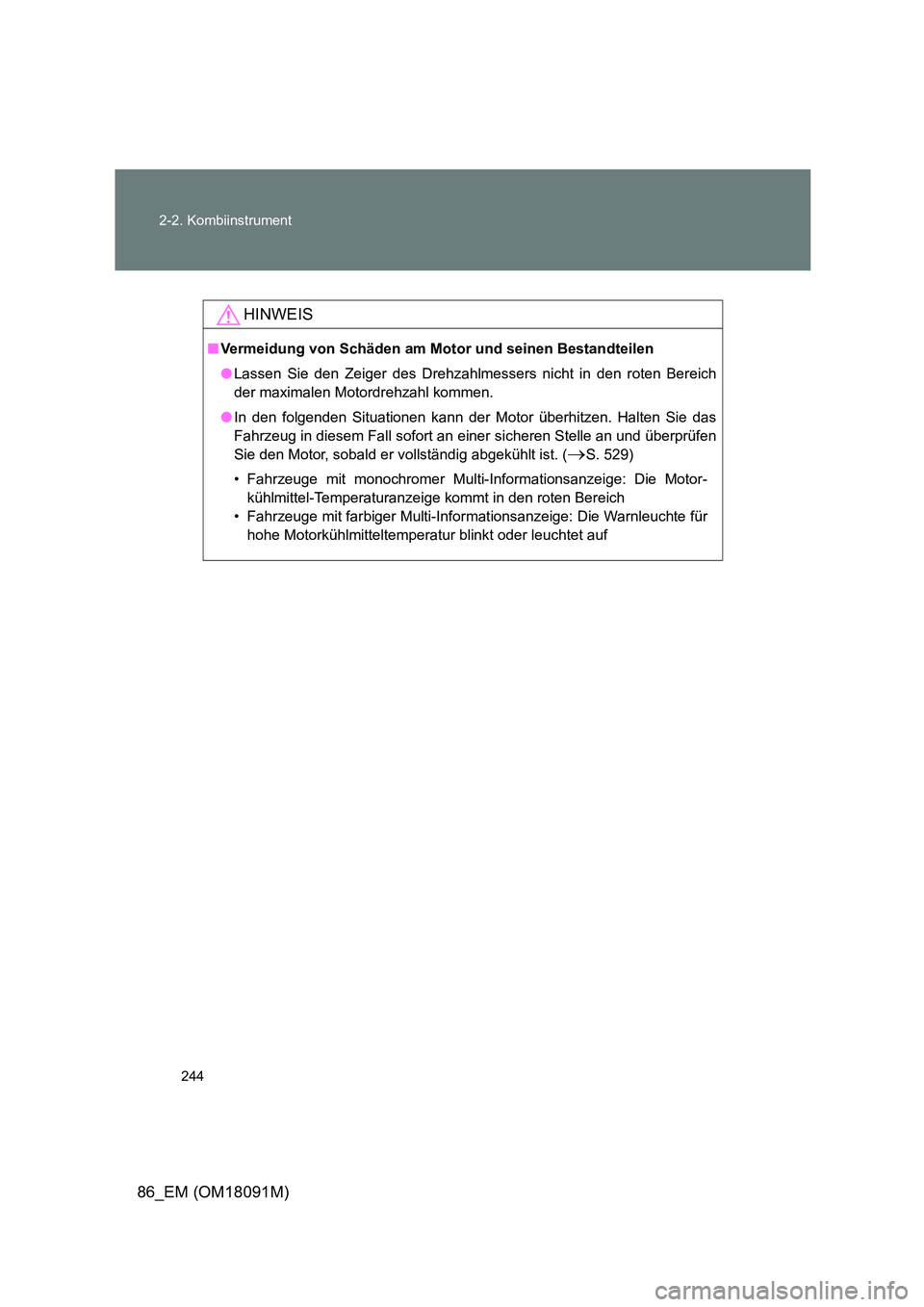

244
2-2. Kombiinstrument
86_EM (OM18091M)
HINWEIS
■ Vermeidung von Schäden am Motor und seinen Bestandteilen
● Lassen Sie den Zeiger des Drehzahlmessers nicht in den roten Bereich
der maximalen Motordrehzahl kommen.
● In den folgenden Situationen kann der Motor überhitzen. Halten Sie das
Fahrzeug in diesem Fall sofort an einer sicheren Stelle an und überprüfen
Sie den Motor, sobald er vollständig abgekühlt ist. (S. 529)
• Fahrzeuge mit monochromer Multi-Informationsanzeige: Die Motor-
kühlmittel-Temperaturanzeige kommt in den roten Bereich
• Fahrzeuge mit farbiger Multi-Informationsanzeige: Die Warnleuchte für
hohe Motorkühlmitteltemperatur blinkt oder leuchtet auf

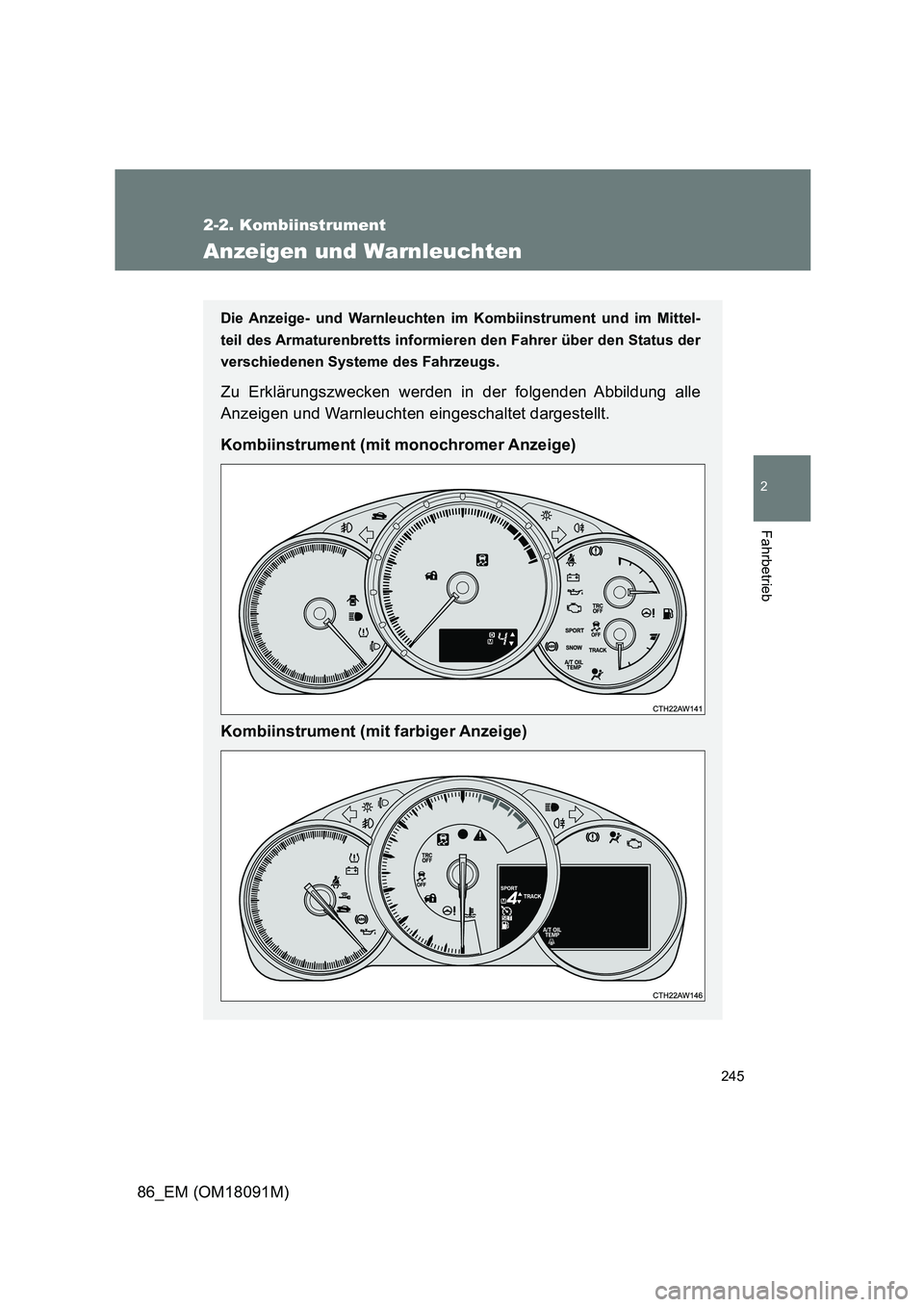

245
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)
Anzeigen und Warnleuchten
Die Anzeige- und Warnleuchten im Kombiinstrument und im Mittel-
teil des Armaturenbretts informieren den Fahrer über den Status der
verschiedenen Systeme des Fahrzeugs.
Zu Erklärungszwecken werden in der folgenden Abbildung alle
Anzeigen und Warnleuchten eingeschaltet dargestellt.
Kombiinstrument (mit monochromer Anzeige)
Kombiinstrument (mit farbiger Anzeige)

246
2-2. Kombiinstrument
86_EM (OM18091M)
Mittelteil der Instrumententafel

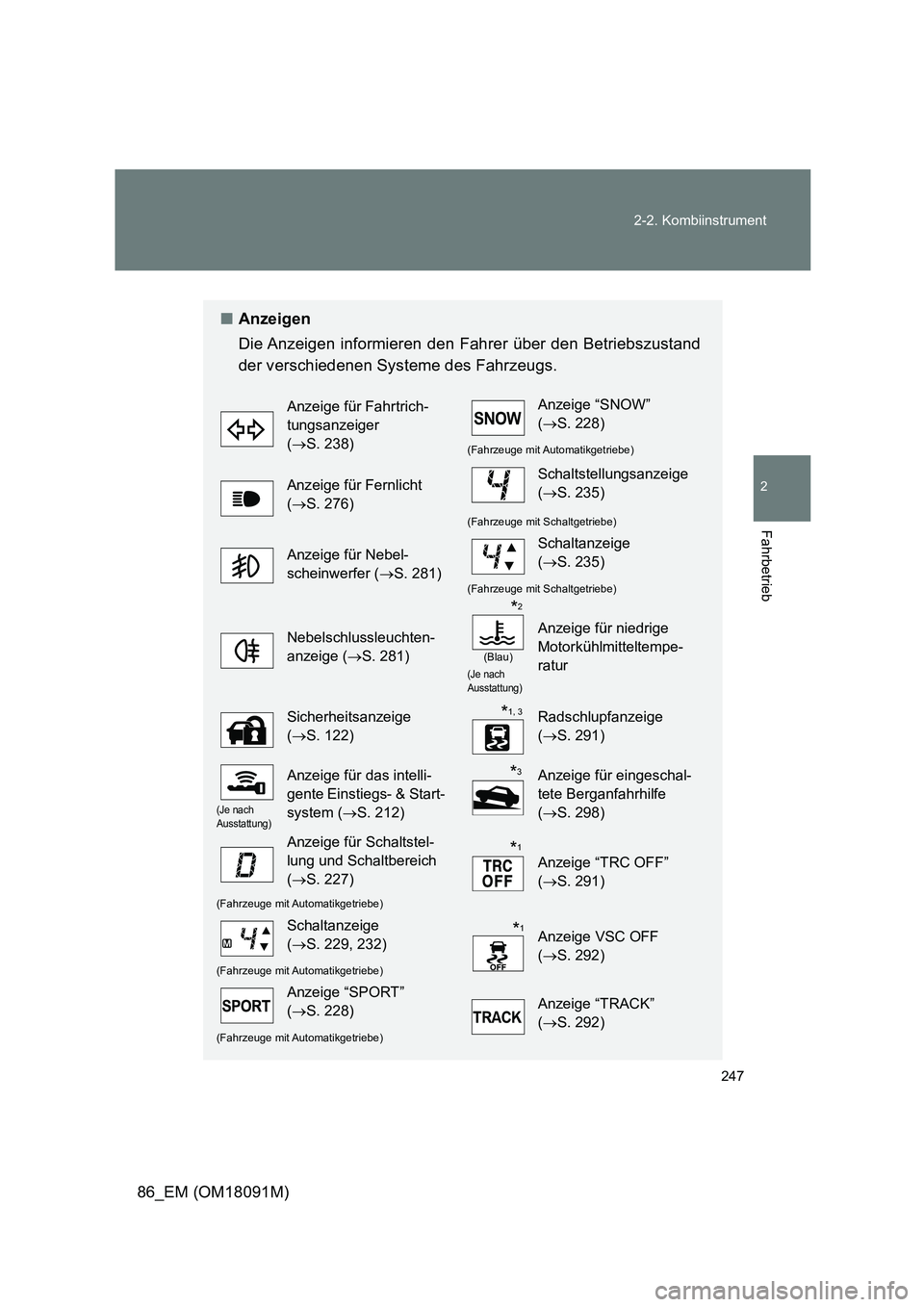

247
2-2. Kombiinstrument
2
Fahrbetrieb
86_EM (OM18091M)
■ Anzeigen
Die Anzeigen informieren den Fahrer über den Betriebszustand
der verschiedenen Systeme des Fahrzeugs.
Anzeige für Fahrtrich-
tungsanzeiger
( S. 238)
Anzeige “SNOW”
( S. 228)
(Fahrzeuge mit Automatikgetriebe)
Anzeige für Fernlicht
( S. 276)
Schaltstellungsanzeige
( S. 235)
(Fahrzeuge mit Schaltgetriebe)
Anzeige für Nebel-
scheinwerfer ( S. 281)
Schaltanzeige
( S. 235)
(Fahrzeuge mit Schaltgetriebe)
Nebelschlussleuchten-
anzeige ( S. 281)(Blau)
(Je nach Ausstattung)
Anzeige für niedrige
Motorkühlmitteltempe-
ratur
Sicherheitsanzeige
( S. 122)
Radschlupfanzeige
( S. 291)
(Je nach Ausstattung)
Anzeige für das intelli-
gente Einstiegs- & Start-
system ( S. 212)
Anzeige für eingeschal-
tete Berganfahrhilfe
( S. 298)
Anzeige für Schaltstel-
lung und Schaltbereich
( S. 227)
Anzeige “TRC OFF”
( S. 291)
(Fahrzeuge mit Automatikgetriebe)
Schaltanzeige
( S. 229, 232)Anzeige VSC OFF
( S. 292)(Fahrzeuge mit Automatikgetriebe)
Anzeige “SPORT”
( S. 228)Anzeige “TRACK”
( S. 292)(Fahrzeuge mit Automatikgetriebe)
*2
*1, 3
*3
*1
*1

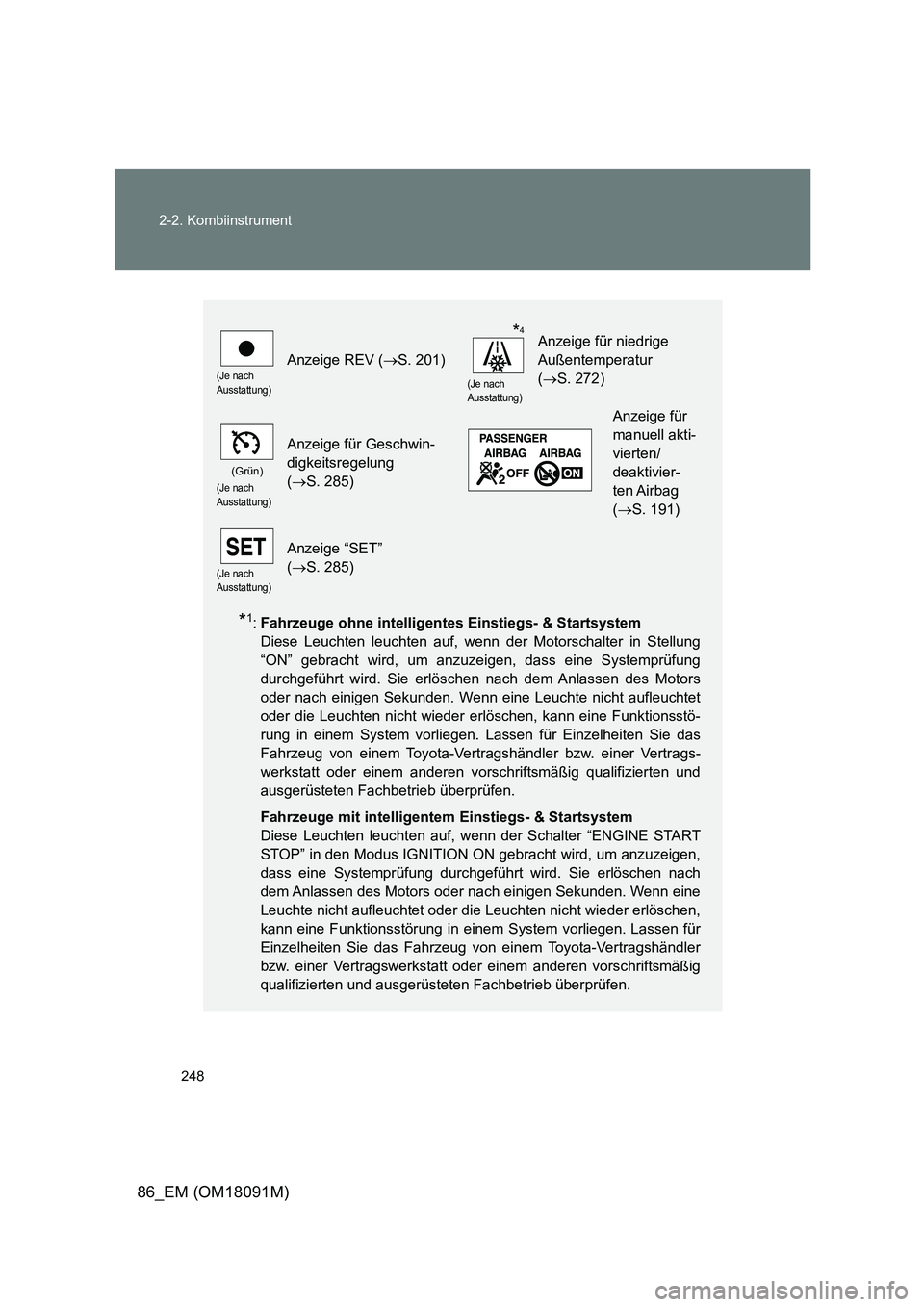

248
2-2. Kombiinstrument
86_EM (OM18091M)
*1: Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
Diese Leuchten leuchten auf, wenn der Motorschalter in Stellung
“ON” gebracht wird, um anzuzeigen, dass eine Systemprüfung
durchgeführt wird. Sie erlöschen nach dem Anlassen des Motors
oder nach einigen Sekunden. Wenn eine Leuchte nicht aufleuchtet
oder die Leuchten nicht wieder erlöschen, kann eine Funktionsstö-
rung in einem System vorliegen. Lassen für Einzelheiten Sie das
Fahrzeug von einem Toyota-Vertr agshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem
Diese Leuchten leuchten auf, wenn der Schalter “ENGINE START
STOP” in den Modus IGNITION ON gebracht wird, um anzuzeigen,
dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach
dem Anlassen des Motors oder nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen,
kann eine Funktionsstörung in einem System vorliegen. Lassen für
Einzelheiten Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
(Je nach Ausstattung)
Anzeige REV ( S. 201)
(Je nach Ausstattung)
Anzeige für niedrige
Außentemperatur
( S. 272)
(Grün)
(Je nach Ausstattung)
Anzeige für Geschwin-
digkeitsregelung
( S. 285)
Anzeige für
manuell akti-
vierten/
deaktivier-
ten Airbag
( S. 191)
(Je nach Ausstattung)
Anzeige “SET”
( S. 285)
*4
