Táto sada je uložená v odkladacej skrinke pod
podlahou kufra.Táto sada pozostáva z kompresora a tesniacej hmoty.
Umožňuje vám vykonať dočasnú opravu
pneumatiky.
Môžete tak vaše vozidlo doviesť do najbližšieho servisu.
Je určená na opravu väčšiny typov defektov vzniknutých na pneumatike, ktoré sa nachádzajú na
jazdnom pruhu pneumatiky alebo pätke plášťa kolesa.
Kompresor vám umožňuje kontrolovať a upravovať tlak v pneumatikách.
Sada na dočasnú opravu pneumatiky
Prístup k sade
Podľa verzie je táto súprava uložená pod
sedacou časťou predného sedadla alebo v
odkladacej skrinke, ktorá sa nachádza pri
nohách sedadla spolujazda v druhom rade.
Zoznam náradia
* Podľa výbavy. Toto náradie je špecifické pre vaše vozidlo
a môže sa meniť v závislosti od výbavy.
Nepoužívajte ho na iné účely.
1.
1

2 V kompresor.
O

bsahuje plniaci prípravok, určený na
dočasnú opravu kolesa a umožňuje
nastavenie tlaku pneumatiky.
2.
K
liny* na zablokovanie kolies vozidla.
3.
N
ástroj na demontáž krytov skrutiek*.
U

možňuje demontáž krytov skrutiek na
hliníkových diskoch.
4.
O
dnímateľné vlečné oko a nástroj pre
otvorenie predného ochranného krytu.
Podrobnejšie informáciie o Ťahaní nájdete v
príslušnej rubrike.
8
V pr

288
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016
A. Ovládač na voľbu polohy „Oprava“ alebo „Hustenie“ pneumatiky.
B.
V

ypínač pre zapnutie „I“ / vypnutie „O“.
C.
T

lačidlo vypustenia pneumatiky.
D.
T

lakomer (v baroch a PSI).
Popis sady
Samolepka obmedzenia rýchlosti H
musí byť nalepená na volante vozidla,
aby pripomínala, že jedno z kolies je na
dočasné použitie.
S pneumatikou opravenou pomocou
tejto sady neprekračujte rýchlosť
80
km/h.
E.
P

riečinok obsahujúci kábel s adaptérom
pre 12 v zásuvku.
F.
N

áplň s tesniacim prípravkom.
G.
B

iela hadička s uzáverom na opravu a
hustenie pneumatiky.
H.
S

amolepka pripomínajúca obmedzenie
rýchlosti.
Tlak hustenia pneumatík je uvedený na tomto
štítku.
Jedine 12V zásuvka, umiestnená
v prednej časti vozidla, umožňuje
pripojiť kompresor na dobu potrebnú na
opravu alebo dohustenie pneumatiky
vozidla.
Ostatné 12V zásuvky vo vozidle nie sú
vhodné pre použitie kompresora.
V pr

289
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016

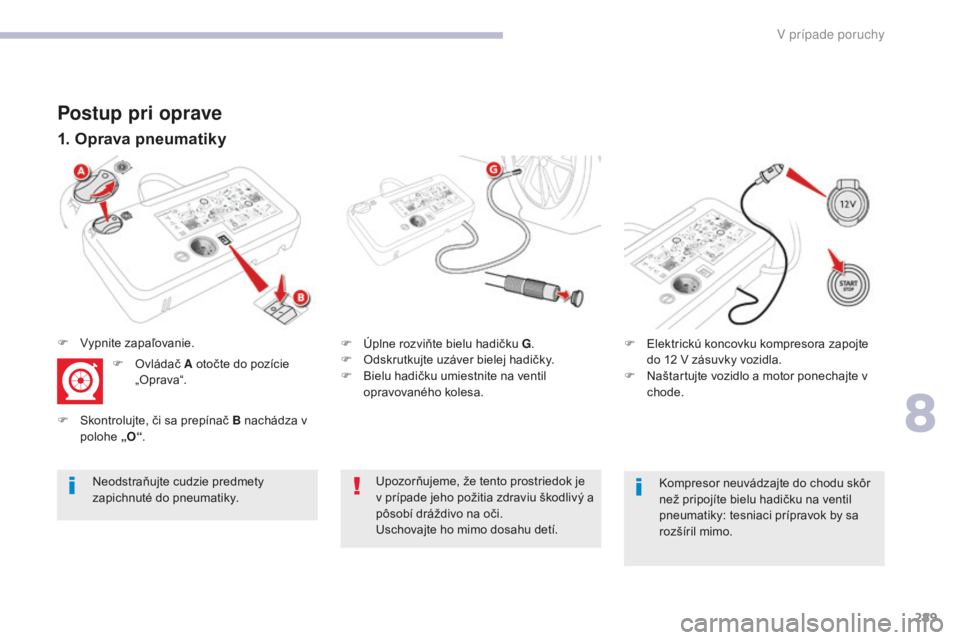

1. Oprava pneumatiky
Postup pri oprave
Neodstraňujte cudzie predmety
zapichnuté do pneumatiky.F

Ú
plne rozviňte bielu hadičku G
.
F
O
dskrutkujte uzáver bielej hadičky.
F
B
ielu hadičku umiestnite na ventil
opravovaného kolesa.
F

V

ypnite zapaľovanie.
F
O
vládač
A otočte do pozície
„O prava“. F
E
lektrickú koncovku kompresora zapojte
do 12 V zásuvky vozidla.
F
N
aštartujte vozidlo a motor ponechajte v
chode.
Upozorňujeme, že tento prostriedok je
v prípade jeho požitia zdraviu škodlivý a
pôsobí dráždivo na oči.
Uschovajte ho mimo dosahu detí. Kompresor neuvádzajte do chodu skôr
než pripojíte bielu hadičku na ventil
pneumatiky: tesniaci prípravok by sa
rozšíril mimo.
F

S

kontrolujte, či sa prepínač B nachádza v
polohe „O“.
8
V pr

290
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016

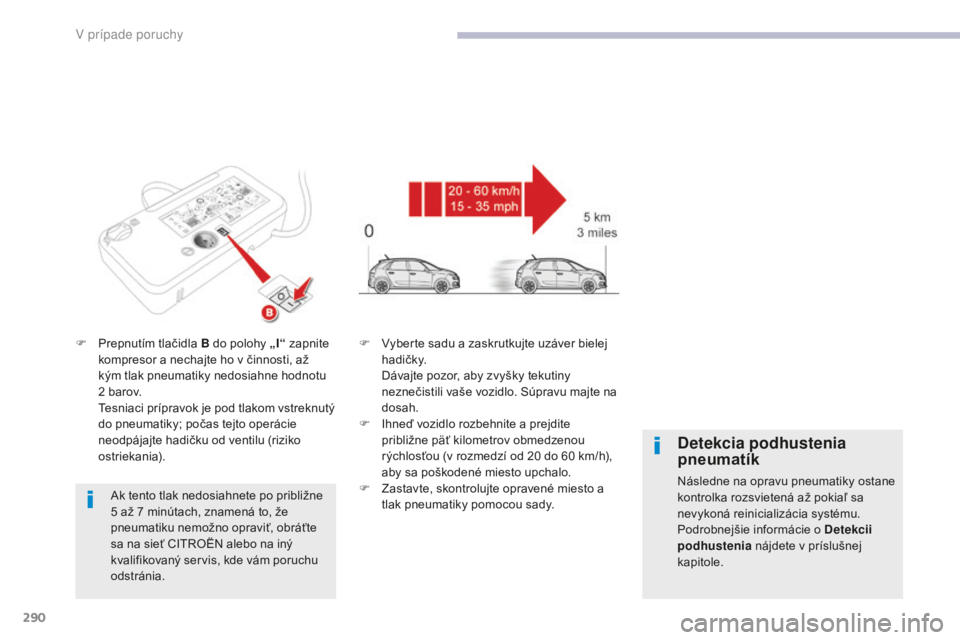

F Prepnutím tlačidla B do polohy „I“ zapnite
kompresor a nechajte ho v činnosti, až
kým tlak pneumatiky nedosiahne hodnotu
2
barov.
T

esniaci prípravok je pod tlakom vstreknutý
do pneumatiky; počas tejto operácie
neodpájajte hadičku od ventilu (riziko
ostriekania).
Ak tento tlak nedosiahnete po približne
5
až 7 minútach, znamená to, že
pneumatiku nemožno opraviť, obráťte
sa na sieť CITROËN alebo na iný
kvalifikovaný servis, kde vám poruchu
odstránia. F
V yberte sadu a zaskrutkujte uzáver bielej
h a di č k y.
D

ávajte pozor, aby zvyšky tekutiny
neznečistili vaše vozidlo. Súpravu majte na
dosah.
F

I
hneď vozidlo rozbehnite a prejdite
približne päť kilometrov obmedzenou
rýchlosťou (v rozmedzí od 20
do 60 km/h),
aby sa poškodené miesto upchalo.
F

Z
astavte, skontrolujte opravené miesto a
tlak pneumatiky pomocou sady.
Detekcia podhustenia
pneumatík
Následne na opravu pneumatiky ostane
kontrolka rozsvietená až pokiaľ sa
nevykoná reinicializácia systému.
Podrobnejšie informácie o Detekcii
podhustenia nájdete v príslušnej
kapitole.
V pr

291
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016

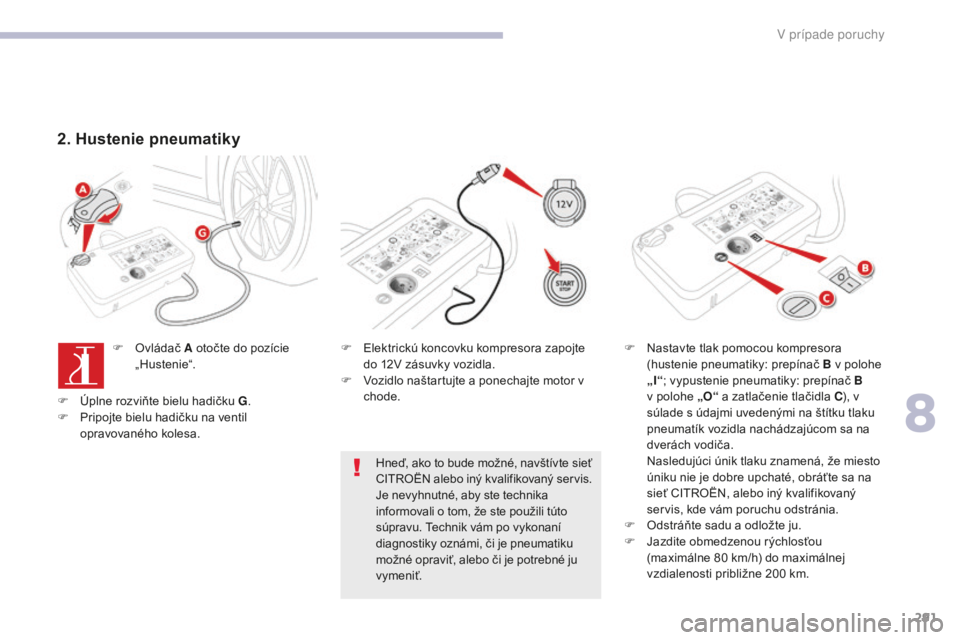

2. Hustenie pneumatiky
F Ovládač A otočte do pozície
„ Hustenie“. F
E lektrickú koncovku kompresora zapojte
do 12V zásuvky vozidla.
F

V
ozidlo naštartujte a ponechajte motor v
chode.
Hneď, ako to bude možné, navštívte sieť
CITROËN alebo iný kvalifikovaný servis.
Je nevyhnutné, aby ste technika
informovali o tom, že ste použili túto
súpravu. Technik vám po vykonaní
diagnostiky oznámi, či je pneumatiku
možné opraviť, alebo či je potrebné ju
v ymeniť. F
N astavte tlak pomocou kompresora
(hustenie pneumatiky: prepínač B v polohe
„I“ ; vypustenie pneumatiky: prepínač B
v polohe „O“ a zatlačenie tlačidla C ), v
súlade s údajmi uvedenými na štítku tlaku
pneumatík vozidla nachádzajúcom sa na
dverách vodiča.
N

asledujúci únik tlaku znamená, že miesto
úniku nie je dobre upchaté, obráťte sa na
sieť CITROËN, alebo iný kvalifikovaný
servis, kde vám poruchu odstránia.
F

O
dstráňte sadu a odložte ju.
F

J
azdite obmedzenou rýchlosťou
(maximálne 80
km/h) do maximálnej
vzdialenosti približne 200
km.
F

Ú

plne rozviňte bielu hadičku G .
F

P

ripojte bielu hadičku na ventil
opravovaného kolesa.
8
V pr

292
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016

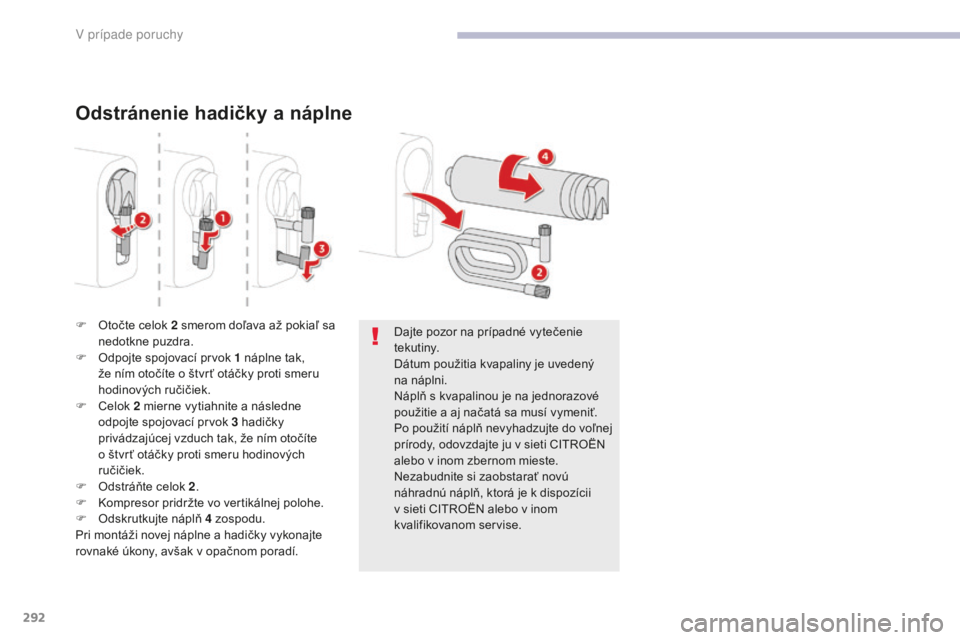

Odstránenie hadičky a náplne
F Otočte celok 2 smerom doľava až pokiaľ sa
nedotkne puzdra.
F

O
dpojte spojovací prvok 1 náplne tak,
že ním otočíte o štvr ť otáčky proti smeru
hodinových ručičiek.
F

C
elok 2
mierne vytiahnite a následne
odpojte spojovací prvok 3
hadičky
privádzajúcej vzduch tak, že ním otočíte
o štvr ť otáčky proti smeru hodinových
ručičiek.
F

O
dstráňte celok 2.
F

K
ompresor pridržte vo vertikálnej polohe.
F

O
dskrutkujte náplň 4
zospodu.
Pri montáži novej náplne a hadičky vykonajte
rovnaké úkony, avšak v opačnom poradí. Dajte pozor na prípadné vytečenie
te k ut i ny.
Dátum použitia kvapaliny je uvedený
na náplni.
Náplň s kvapalinou je na jednorazové
použitie a aj načatá sa musí vymeniť.
Po použití náplň nevyhadzujte do voľnej
prírody, odovzdajte ju v sieti CITROËN
alebo v inom zbernom mieste.
Nezabudnite si zaobstarať novú
náhradnú náplň, ktorá je k dispozícii
v sieti CITROËN alebo v inom
kvalifikovanom servise.
V pr

293
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016

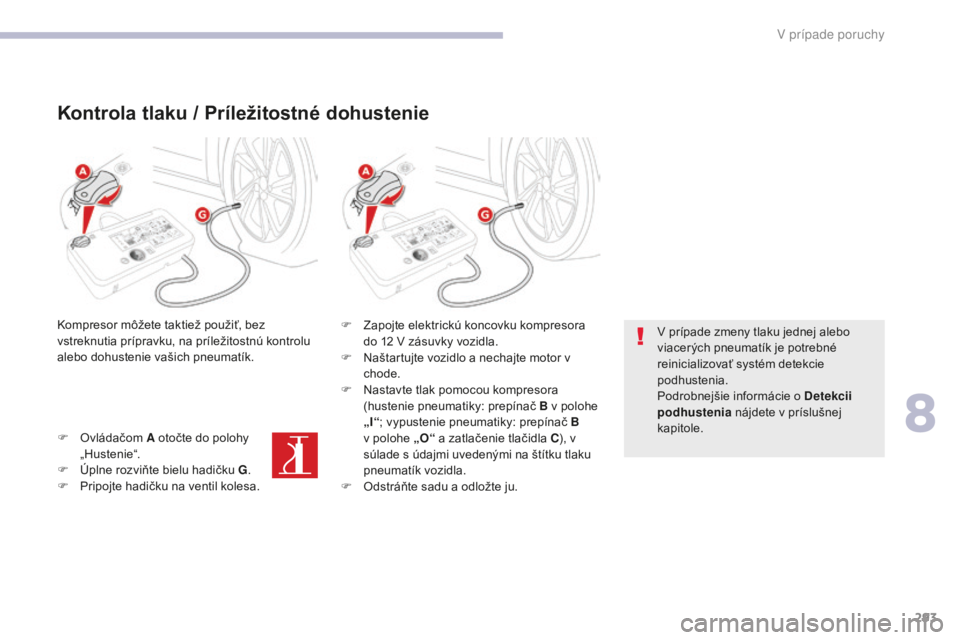

Kontrola tlaku / Príležitostné dohustenie
Kompresor môžete taktiež použiť, bez
vstreknutia prípravku, na príležitostnú kontrolu
alebo dohustenie vašich pneumatík.
F
O
vládačom A otočte do polohy
„ Hustenie“.
F

Ú
plne rozviňte bielu hadičku G .
F

P
ripojte hadičku na ventil kolesa. F
Z apojte elektrickú koncovku kompresora
do 12
V zásuvky vozidla.
F

N
aštartujte vozidlo a nechajte motor v
chode.
F

N
astavte tlak pomocou kompresora
(hustenie pneumatiky: prepínač B v polohe
„I“ ; vypustenie pneumatiky: prepínač B
v polohe „O“ a zatlačenie tlačidla C ), v
súlade s údajmi uvedenými na štítku tlaku
pneumatík vozidla.
F

O
dstráňte sadu a odložte ju.V prípade zmeny tlaku jednej alebo
viacerých pneumatík je potrebné
reinicializovať systém detekcie
podhustenia.
Podrobnejšie informácie o Detekcii
podhustenia
nájdete v príslušnej
kapitole.
8
V pr

294
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016

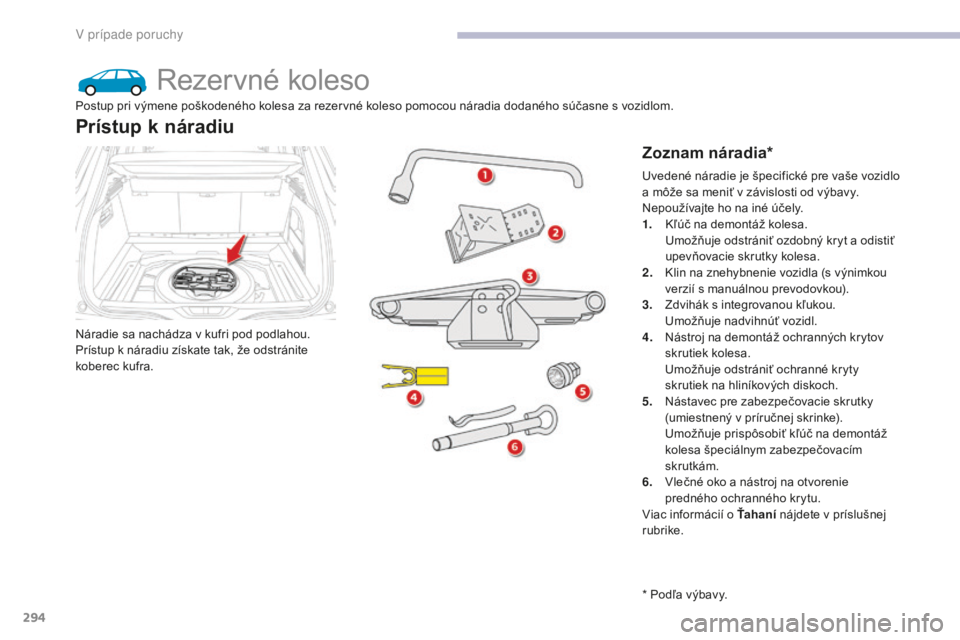

Rezervné koleso
Náradie sa nachádza v kufri pod podlahou.
Prístup k náradiu získate tak, že odstránite
koberec kufra.
Prístup k náradiu
Zoznam náradia*
Postup pri výmene poškodeného kolesa za rezervné koleso pomocou náradia dodaného súčasne s vozidlom.Uvedené náradie je špecifické pre vaše vozidlo
a môže sa meniť v závislosti od výbavy.
Nepoužívajte ho na iné účely.
1.
K

ľúč na demontáž kolesa.
U

možňuje odstrániť ozdobný kryt a odistiť
upevňovacie skrutky kolesa.
2.
K

lin na znehybnenie vozidla (s výnimkou
verzií s manuálnou prevodovkou).
3.
Z

dvihák s integrovanou kľukou.
U

možňuje nadvihnúť vozidl.
4.
N

ástroj na demontáž ochranných krytov
skrutiek kolesa.
U

možňuje odstrániť ochranné kryty
skrutiek na hliníkových diskoch.
5.
N

ástavec pre zabezpečovacie skrutky
(umiestnený v príručnej skrinke).
U

možňuje prispôsobiť kľúč na demontáž
kolesa špeciálnym zabezpečovacím
skrutkám.
6.
V

lečné oko a nástroj na otvorenie
predného ochranného krytu.
Viac informácií o Ťahaní nájdete v príslušnej
rubrike.
* Podľa výbavy.
