2018 CITROEN C4 SPACETOURER Návod na použitie (in Slovak)

295
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016
F Odskrutkujte strednú maticu.
F O dstráňte upevňovacie zariadenie (matica
a skrutka).
F

Z
ozadu nadvihnite rezervné koleso
smerom k sebe.
F

V
yberte koleso z kufra. Keďže je šírka rezervného kolesa
menšia ako šírka kolies vozidla, v
prípade defektu sa poškodené koleso
musí odložiť do kufra.
Rezervné koleso sa nachádza v kufri pod podlahou.
Prístup k rezervnému kolesu
F Koleso opätovne uložte na pôvodné
miesto.
F

O
dskrutkujte maticu na skrutke o niekoľko
otáčok.
F

Z
aložte upevňovacie zariadenie (matica a
skrutka) do stredu kolesa.
F

U
tiahnite strednú maticu nadoraz až po
zacvaknutie, aby bolo koleso správne
uchytené. F
Z aložte odkladací box do stredu kolesa.
Vybratie rezervného kolesa Spätné odloženie rezervného
kolesa
8
V pr

296
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016
Rezervné kolesoPostup pri výmene poškodeného kolesa za rezervné koleso pomocou náradia dodaného súčasne s vozidlom.
Časť náradia je dostupná z kufra.
Klin na zablokovanie kolies 2
a nástavec kľúča
6

sú uložené v pravej časti obloženia prahu
kufra.
Kľúč na demontáž kolesa 1
a vlečné oko 7 sú
uložené v ľavej časti obloženia prahu kufra.
Prístup k náradiu*3. Zdvihák s integrovanou kľukou. U možňuje nadvihnutie vozidla.
4.
N

ástroj na demontáž krytov skrutiek
kolesa.
U

možňuje odstrániť krytky skrutiek na
kolesách s hliníkovými diskami.
5.
N

ástavec na demontáž zabezpečovacích
skrutiek (uložený v príručnej skrinke).
U

možňuje upraviť kľúč na demontáž kolesa
tak, aby ním bolo možné odistiť špeciálne
zabezpečovacie skrutky.
6.
P

redlžovací nástavec kľúča.
U

možňuje odskrutkovať / zaskrutkovať
maticu lanka navijaka.
7.
V

lečné oko a nástroj na otvorenie
predného ochranného krytu.
Viac informácií o Ťahaní nájdete v príslušnej
rubrike.
Koleso s ozdobným krytom
Pri demontáži kolesa odstráňte najskôr jeho
ozdobný kryt pomocou kľúča na demontáž
kolesa 1
tak, že ho potiahnete v oblasti ventilu.
Pri spätnej montáži kolesa založte ozdobný
kryt tak, že najskôr umiestnite jeho výrez oproti
ventilu a následne zatlačíte dlaňou po jeho
obvode.
Uvedené náradie je špecifické pre vaše
vozidlo a môže sa líšiť v závislosti od výbavy.
Nepoužívajte ho na iné účely.
1.
K

ľúč na demontáž kolesa.
U

možňuje odstránenie ozdobného krytu a
uchytávacích skrutiek kolesa.
2.
K

lin na znehybnenie vozidla (s výnimkou
verzií s manuálnou prevodovkou). *

P
odľa verzie. Kompletné náradie je dodané
súčasne s rezervným kolesom.
Zvyšná časť náradia, zdvihák 3

a nástroj
na demontáž ozdobných krytov skrutiek na
hliníkových diskoch 4 , je uložená v skrinke
prichytenej k rezervnému kolesu.
CCelok je upevnený pod vozidlom pomocou
navíjacieho systému.
Zoznam náradia*
V pr

297
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016
Vybratie rezervného kolesa
Rezervné koleso je uchytené pod vozidlom
pomocou navíjacieho systému.
Prístup k rezervnému kolesu*
F Vytiahnite celok koleso/box cez zadnú časť vozidla.
F

V
yberte rezervné koleso, aby ste získali
prístup k boxu s náradím ( A).
F

Z

ložte skladaciu podlahu, dajte na miesto
sedadlo v 3. rade na ľavej strane (ak je ním
vaše vozidlo vybavené).
F

N

advihnite vyrezaný kúsok koberca a
uvoľnite upevňovaciu maticu navijaku
rezervného kolesa.
F

P

omocou nástavca 6

umiestneného
na konci kľúča 1

„zaskrutkujte“ maticu
za účelom rozvinutia lanka navijaka,
až pokiaľ rezervné koleso nedosadne
na zem. Odmotajte dĺžku potrebnú na
zabezpečenie prístupu ku kolesu.
Pod vozidlo možno uložiť len dojazdové
rezervné koleso.
* Podľa verzie. F

P
omocou nástrojov ( B - C) uvoľnite
spojovací diel krytu boxu s náradím.
F

S
pojovací diel pretiahnite cez náboj kolesa
a uvoľnite ho ( D).
8
V pr

298
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016
Poškodené koleso sa nemôže upevniť
pod vozidlo. Musí sa uložiť do kufra. Na
ochranu vnútra kufra použite ochranný
poťah.
F
S
tlačte jazýček, posuňte kryt boxu až do
stredu a následne ho vyberte, čím získate
prístup k ďalšiemu náradiu (zdvihák a
nástroj na demontáž krytiek skrutiek na
hliníkových diskoch).
Spätné odloženie rezervného
kolesa
F Príslušné náradie odložte do boxu a uzavrite kryt.
F

P
oložte box s náradím na zem.
Uloženie náradia
F Náradie umiestnite do boxu a box uložte do kufra vozidla.
F

Z
viňte navijak otáčaním kľúča v smere
hodinových ručičiek: po úplnom navinutí
lanka by ste už nemali cítiť žiadny odpor.
F

Z
vyšné náradie uložte do odkladacích
priestorov v kufri.
Po namontovaní rezervného kolesa
namiesto poškodeného kolesa je pred
naštartovaním vozidla nevyhnutné
spätne pripevniť navijak a skrinku s
náradím pod vozidlo.
V pr

299
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016
F Zasuňte spojovací diel do otvoru v boxe s náradím ( B - C). F

Z
asuňte centrovací prvok do náboja
kolesa.
F
U
miestnite celok koleso/box pod zadnú
časť vozidla.
F
R
ezervné koleso položte na stred boxu s
náradím ( D). F

„
Odskrutkovaním“ ovládacej matice
navijaka pomocou kľúča na demontáž
kolesa a nástavca nadvihnite celok koleso/
box pod vozidlom.
F
Z
atiahnite na doraz. Keď je lanko úplne
zvinuté, pri otáčaní matice už nie je cítiť
žiadny odpor.
F
S
kontrolujte, či je koleso správne
umiestnené v horizontálnej polohe v tesnej
blízkosti podlahy.
F
N
arovnajte koleso.
F
S
pojovací diel pretiahnite cez náboj
kolesa ( A).
8
V pr

300
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016

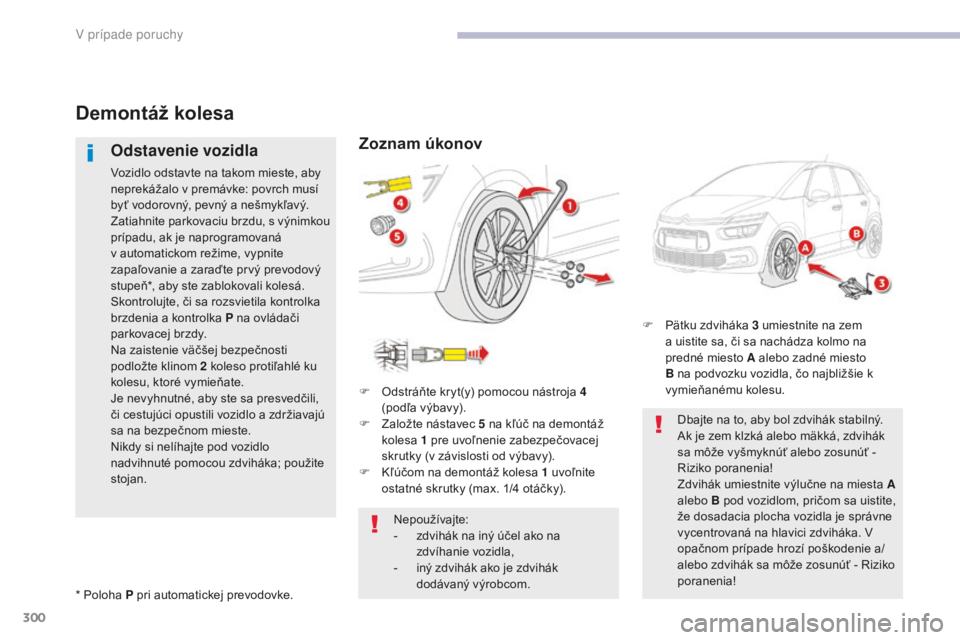

Demontáž kolesa
Odstavenie vozidla
Vozidlo odstavte na takom mieste, aby
neprekážalo v premávke: povrch musí
byť vodorovný, pevný a nešmykľavý.
Zatiahnite parkovaciu brzdu, s výnimkou
prípadu, ak je naprogramovaná
v automatickom režime, vypnite
zapaľovanie a zaraďte prvý prevodový
stupeň*, aby ste zablokovali kolesá.
Skontrolujte, či sa rozsvietila kontrolka
brzdenia a kontrolka P na ovládači
parkovacej brzdy.
Na zaistenie väčšej bezpečnosti
podložte klinom 2 koleso protiľahlé ku
kolesu, ktoré vymieňate.
Je nevyhnutné, aby ste sa presvedčili,
či cestujúci opustili vozidlo a zdržiavajú
sa na bezpečnom mieste.
Nikdy si nelíhajte pod vozidlo
nadvihnuté pomocou zdviháka; použite
stojan.
Zoznam úkonov
F Odstráňte kryt(y) pomocou nástroja 4
(podľa výbavy).
F

Z
aložte nástavec 5 na kľúč na demontáž
kolesa 1
pre uvoľnenie zabezpečovacej
skrutky (v závislosti od výbavy).
F

K
ľúčom na demontáž kolesa 1 uvoľnite
ostatné skrutky (max. 1/4
otáčky).
* Poloha P pri automatickej prevodovke. Nepoužívajte:
-

z
dvihák na iný účel ako na
zdvíhanie vozidla,
-

i
ný zdvihák ako je zdvihák
dodávaný výrobcom. F

P
ätku zdviháka 3 umiestnite na zem
a uistite sa, či sa nachádza kolmo na
predné miesto A alebo zadné miesto
B na podvozku vozidla, čo najbližšie k
vymieňanému kolesu.
Dbajte na to, aby bol zdvihák stabilný.
Ak je zem klzká alebo mäkká, zdvihák
sa môže vyšmyknúť alebo zosunúť -
Riziko poranenia!
Zdvihák umiestnite výlučne na miesta A
alebo B pod vozidlom, pričom sa uistite,
že dosadacia plocha vozidla je správne
vycentrovaná na hlavici zdviháka. V
opačnom prípade hrozí poškodenie a/
alebo zdvihák sa môže zosunúť - Riziko
poranenia!
V pr

301
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016
F Rozložte zdvihák 3 tak, aby hlavica
zdviháka dosadla do použitého miesta A
alebo B ; dosadacia plocha zdviháku A
alebo B na vozidle musí riadne zapadnúť
do strednej časti hlavice zdviháku. F
O dstráňte skrutky a uložte ich na čisté
miesto.
F

O
dstráňte koleso.
F
N advihnite vozidlo do výšky, ktorá
umožňuje jednoduché založenie
rezervného kolesa (nepoškodeného).
8
V pr

302
C4-Picasso-II_sk_Chap08_en-cas-panne_ed02-2016
Montáž kolesa
F Spustite vozidlo na zem.
F Z ložte zdvihák 3
a odstráňte ho.
Zoznam úkonov
F Nasaďte koleso na náboj.
F R učne zaskrutkujte skrutky na doraz.
F

K
ľúčom na demontáž kolesa 1 vybaveného
nástavcom na demontáž zabezpečovacích
skrutiek 5
(podľa výbavy) zatiahnite
zabezpečovaciu skrutku prvýkrát.
F

Z
atiahnite ostatné skrutky kľúčom na
demontáž kolesa 1.
Zdvihák sa môže používať len na
výmenu poškodenej pneumatiky.
Zdvihák nevyžaduje žiadnu údržbu.
Zdvihák je v súlade s európskymi
predpismi, ktoré sú uvedené v Smernici
o strojových zariadeniach 2006/42/CE.
