2017 Seat Arona Manual do proprietário (in Portuguese)

Autoajuda

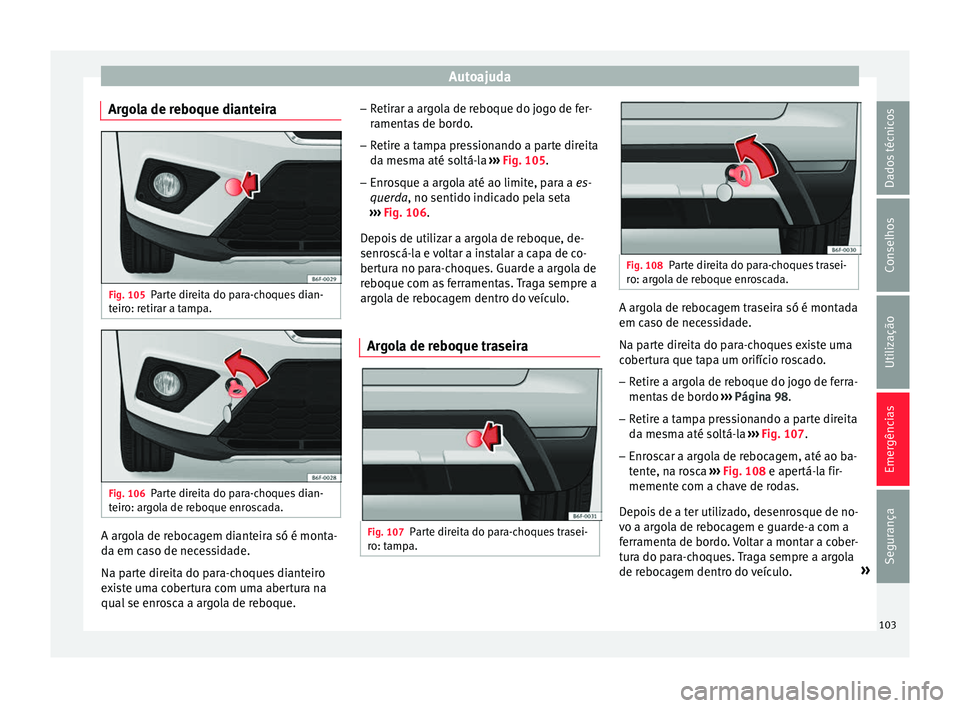

Argola de reboque dianteira Fig. 105
Parte direita do para-choques dian-
t eir
o: r
etirar a tampa. Fig. 106
Parte direita do para-choques dian-
t eir o: ar

gola de reboque enroscada. A argola de rebocagem dianteira só é monta-
d
a em c
a

so de necessidade.
Na parte direita do para-choques dianteiro
existe uma cobertura com uma abertura na
qual se enrosca a argola de reboque. –
Retirar a ar
gola de reboque do jogo de fer-
ramentas de bordo.
– Retire a tampa pressionando a parte direita
da mesm

a até soltá-la ››› Fig. 105.
– Enrosque a argola até ao limite, para a es-
quer
da, no sentido indicado pela seta
››› Fig. 106.
Depois de utilizar a argola de reboque, de-
senroscá-la e voltar a instalar a capa de co-
bertura no para-choques. Guarde a argola de
reboque com as ferramentas. Traga sempre a
argola de rebocagem dentro do veículo.
Argola de reboque traseira Fig. 107
Parte direita do para-choques trasei-
r o: t
amp

a. Fig. 108
Parte direita do para-choques trasei-
ro: ar g

ola de reboque enroscada. A argola de rebocagem traseira só é montada
em c
a
so de nec

essidade.
Na parte direita do para-choques existe uma
cobertura que tapa um orifício roscado. – Retire a argola de reboque do jogo de ferra-
mentas

de bordo ››› Página 98.
– Retire a tampa pressionando a parte direita
da mesm

a até soltá-la ››› Fig. 107.
– Enroscar a argola de rebocagem, até ao ba-
tente, n

a rosca ››› Fig. 108 e apertá-la fir-
memente com a chave de rodas.
Depois de a ter utilizado, desenrosque de no-
vo a argola de rebocagem e guarde-a com a
ferramenta de bordo. Voltar a montar a cober-
tura do para-choques. Traga sempre a argola
de rebocagem dentro do veículo. »
103
Dados técnicos
Conselhos
Utilização
Emergências
Segurança

Emergências

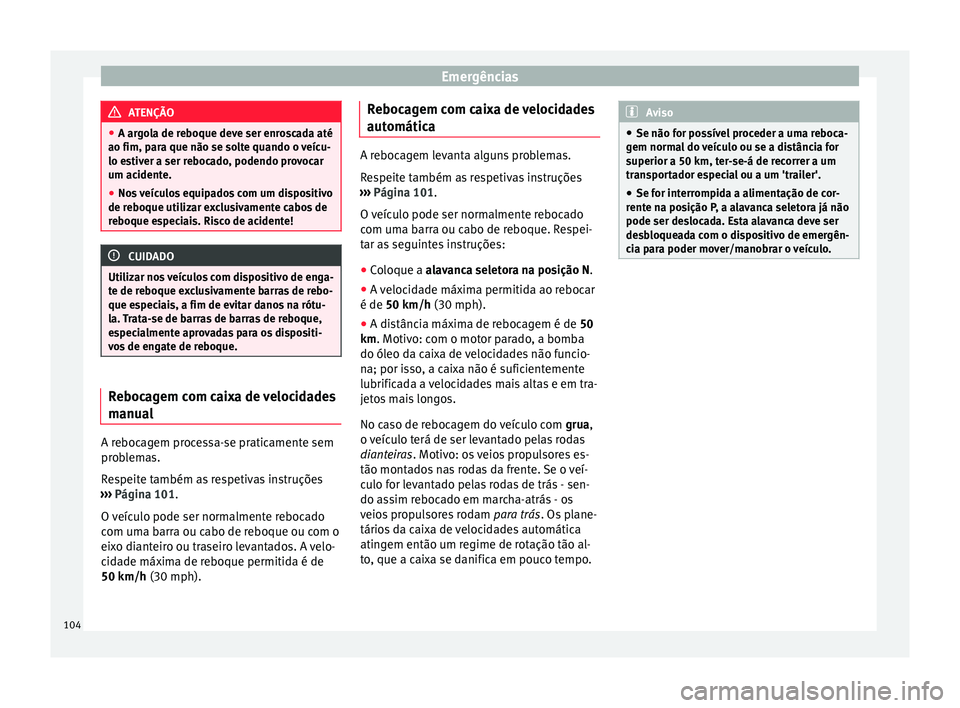

ATENÇÃO
● A arg o
la de reboque deve ser enroscada até
ao fim, para que não se solte quando o veícu-
lo estiver a ser rebocado, podendo provocar
um acidente.
● Nos veículos equipados com um dispositivo
de reboque uti
lizar exclusivamente cabos de
reboque especiais. Risco de acidente! CUIDADO
Utilizar nos veículos com dispositivo de enga-
te de r e

boque exclusivamente barras de rebo-
que especiais, a fim de evitar danos na rótu-
la. Trata-se de barras de barras de reboque,
especialmente aprovadas para os dispositi-
vos de engate de reboque. Rebocagem com caixa de velocidades
m
anua
l A rebocagem processa-se praticamente sem
pr
o
b

lemas.
Respeite também as respetivas instruções
››› Página 101.
O veículo pode ser normalmente rebocado
com uma barra ou cabo de reboque ou com o
eixo dianteiro ou traseiro levantados. A velo-
cidade máxima de reboque permitida é de
50 km/h (30 mph). Rebocagem com caixa de velocidades
automática A rebocagem levanta alguns problemas.
Re
s

peite também as respetivas instruções
››› Página 101.
O veículo pode ser normalmente rebocado
com uma barra ou cabo de reboque. Respei-
tar as seguintes instruções:
● Coloque a alavanca seletora na posição N.
● A v

elocidade máxima permitida ao rebocar
é de 50 km/h (30 mph).
● A distância máxima de rebocagem é de 50
km. Motivo: c om o mot

or parado, a bomba
do óleo da caixa de velocidades não funcio-
na; por isso, a caixa não é suficientemente
lubrificada a velocidades mais altas e em tra-
jetos mais longos.
No caso de rebocagem do veículo com grua,
o veículo terá de ser levantado pelas rodas
dianteiras. Motivo: os veios propulsores es-
tão montados nas rodas da frente. Se o veí-
culo for levantado pelas rodas de trás - sen-
do assim rebocado em marcha-atrás - os
veios propulsores rodam para trás. Os plane-
tários da caixa de velocidades automática
atingem então um regime de rotação tão al-
to, que a caixa se danifica em pouco tempo. Aviso
● Se não for po s

sível proceder a uma reboca-
gem normal do veículo ou se a distância for
superior a 50 km, ter-se-á de recorrer a um
transportador especial ou a um 'trailer'.
● Se for interrompida a alimentação de cor-
rente n
a posição P, a alavanca seletora já não
pode ser deslocada. Esta alavanca deve ser
desbloqueada com o dispositivo de emergên-
cia para poder mover/manobrar o veículo. 104

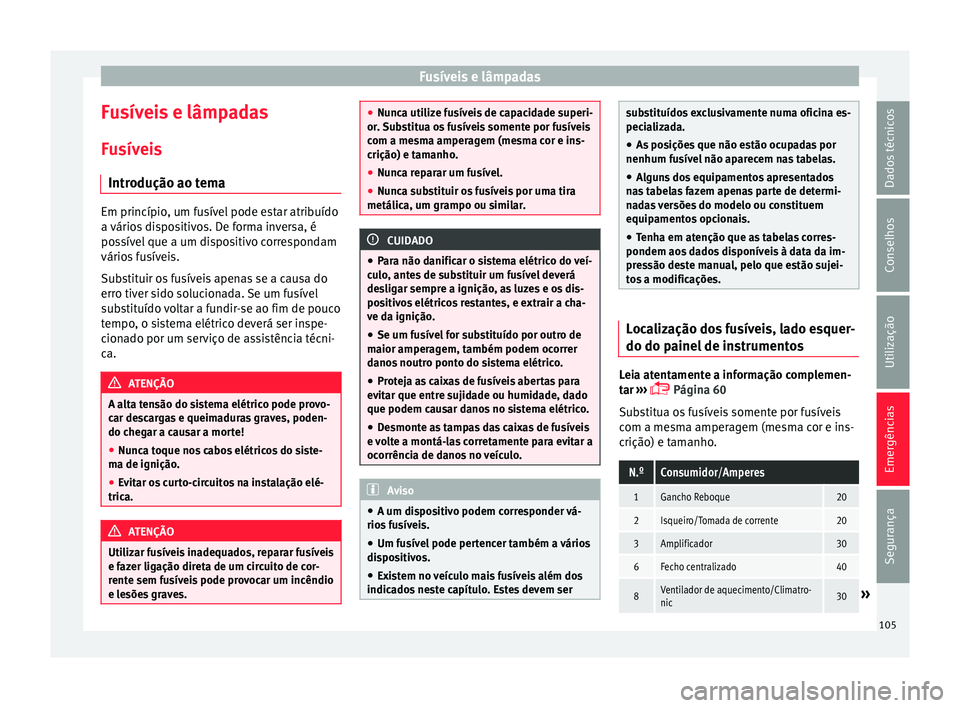

Fusíveis e lâmpadas
Fusíveis e lâmpadas
F u
sív
eis
Introdução ao tema Em princípio, um fusível pode estar atribuído
a vário
s

dispositivos. De forma inversa, é
possível que a um dispositivo correspondam
vários fusíveis.
Substituir os fusíveis apenas se a causa do
erro tiver sido solucionada. Se um fusível
substituído voltar a fundir-se ao fim de pouco
tempo, o sistema elétrico deverá ser inspe-
cionado por um serviço de assistência técni-
ca. ATENÇÃO
A alta tensão do sistema elétrico pode provo-
car de s

cargas e queimaduras graves, poden-
do chegar a causar a morte!
● Nunca toque nos cabos elétricos do siste-
ma de ignição.
● E

vitar os curto-circuitos na instalação elé-
trica. ATENÇÃO
Utilizar fusíveis inadequados, reparar fusíveis
e faz er lig

ação direta de um circuito de cor-
rente sem fusíveis pode provocar um incêndio
e lesões graves. ●
Nunc a uti

lize fusíveis de capacidade superi-
or. Substitua os fusíveis somente por fusíveis
com a mesma amperagem (mesma cor e ins-
crição) e tamanho.
● Nunca reparar um fusível.
● Nunca substituir os fusíveis por uma tira
metálica, um grampo ou s
imilar. CUIDADO
● Par a não d

anificar o sistema elétrico do veí-
culo, antes de substituir um fusível deverá
desligar sempre a ignição, as luzes e os dis-
positivos elétricos restantes, e extrair a cha-
ve da ignição.
● Se um fusível for substituído por outro de
maior amperag
em, também podem ocorrer
danos noutro ponto do sistema elétrico.
● Proteja as caixas de fusíveis abertas para
evitar que entr
e sujidade ou humidade, dado
que podem causar danos no sistema elétrico.
● Desmonte as tampas das caixas de fusíveis
e vo
lte a montá-las corretamente para evitar a
ocorrência de danos no veículo. Aviso
● A um dis po

sitivo podem corresponder vá-
rios fusíveis.
● Um fusível pode pertencer também a vários
dispo
sitivos.
● Existem no veículo mais fusíveis além dos
indicado
s neste capítulo. Estes devem ser substituídos exclusivamente numa oficina es-
peci
a

lizada.
● As posições que não estão ocupadas por
nenhum fusív
el não aparecem nas tabelas.
● Alguns dos equipamentos apresentados
nas
tabelas fazem apenas parte de determi-
nadas versões do modelo ou constituem
equipamentos opcionais.
● Tenha em atenção que as tabelas corres-
pondem aos d
ados disponíveis à data da im-
pressão deste manual, pelo que estão sujei-
tos a modificações. Localização dos fusíveis, lado esquer-
do do p
ainel
de in

strumentos Leia atentamente a informação complemen-
t
ar
›

››  Página 60
Substitua os fusíveis somente por fusíveis
com a mesma amperagem (mesma cor e ins-
crição) e tamanho.
N.ºConsumidor/Amperes
1Gancho Reboque20
2Isqueiro/Tomada de corrente20
3Amplificador30
6Fecho centralizado40
8Ventilador de aquecimento/Climatro-
nic30» 105
Dados técnicos
Conselhos
Utilização
Emergências
Segurança

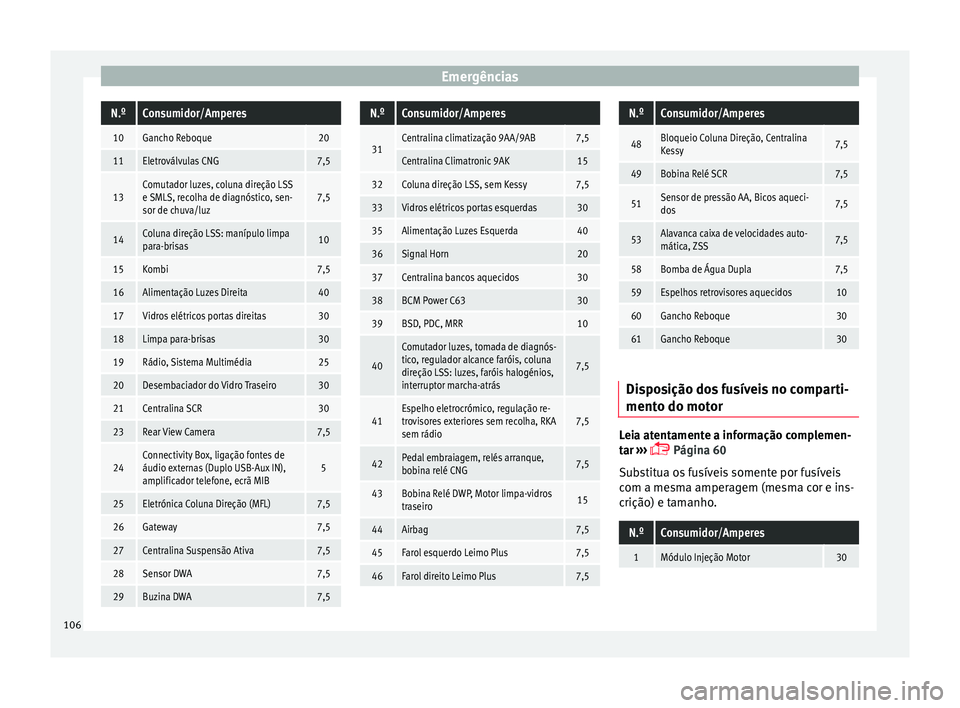

EmergênciasN.ºConsumidor/Amperes
10Gancho Reboque20
11Eletroválvulas CNG7,5
13Comutador luzes, coluna direção LSS
e SMLS, recolha de diagnóstico, sen-
sor de chuva/luz7,5
14Coluna direção LSS: manípulo limpa
para-brisas10
15Kombi7,5
16Alimentação Luzes Direita40
17Vidros elétricos portas direitas30
18Limpa para-brisas30
19Rádio, Sistema Multimédia25
20Desembaciador do Vidro Traseiro30
21Centralina SCR30
23Rear View Camera7,5
24Connectivity Box, ligação fontes de
áudio externas (Duplo USB-Aux IN),
amplificador telefone, ecrã MIB5
25Eletrónica Coluna Direção (MFL)7,5
26Gateway7,5
27Centralina Suspensão Ativa7,5
28Sensor DWA7,5
29Buzina DWA7,5
N.ºConsumidor/Amperes
31Centralina climatização 9AA/9AB7,5
Centralina Climatronic 9AK15
32Coluna direção LSS, sem Kessy7,5
33Vidros elétricos portas esquerdas30
35Alimentação Luzes Esquerda40
36Signal Horn20
37Centralina bancos aquecidos30
38BCM Power C6330
39BSD, PDC, MRR10
40
Comutador luzes, tomada de diagnós-
tico, regulador alcance faróis, coluna
direção LSS: luzes, faróis halogénios,
interruptor marcha-atrás
7,5
41Espelho eletrocrómico, regulação re-
trovisores exteriores sem recolha, RKA
sem rádio7,5
42Pedal embraiagem, relés arranque,
bobina relé CNG7,5
43Bobina Relé DWP, Motor limpa-vidros
traseiro15
44Airbag7,5
45Farol esquerdo Leimo Plus7,5
46Farol direito Leimo Plus7,5
N.ºConsumidor/Amperes
48Bloqueio Coluna Direção, Centralina
Kessy7,5
49Bobina Relé SCR7,5
51Sensor de pressão AA, Bicos aqueci-
dos7,5
53Alavanca caixa de velocidades auto-
mática, ZSS7,5
58Bomba de Água Dupla7,5
59Espelhos retrovisores aquecidos10
60Gancho Reboque30
61Gancho Reboque30
Disposição dos fusíveis no comparti-
ment
o do mot
or Leia atentamente a informação complemen-
t
ar
›

››  Página 60
Substitua os fusíveis somente por fusíveis
com a mesma amperagem (mesma cor e ins-
crição) e tamanho.
N.ºConsumidor/Amperes
1Módulo Injeção Motor30 106

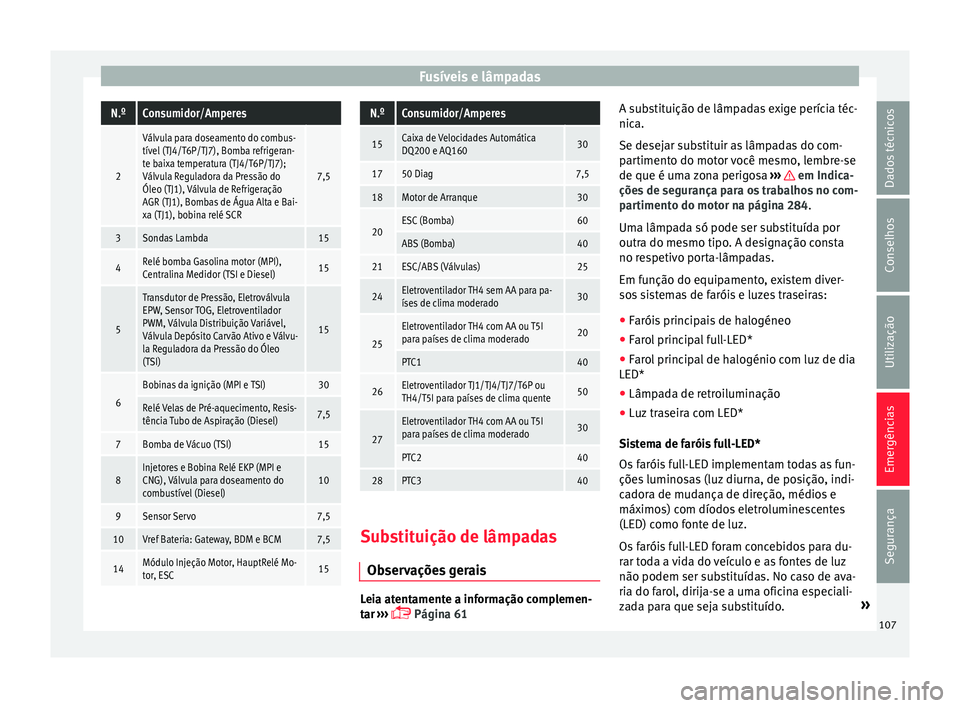

Fusíveis e lâmpadasN.ºConsumidor/Amperes
2
Válvula para doseamento do combus-
tível (TJ4/T6P/TJ7), Bomba refrigeran-
te baixa temperatura (TJ4/T6P/TJ7);
Válvula Reguladora da Pressão do
Óleo (TJ1), Válvula de Refrigeração
AGR (TJ1), Bombas de Água Alta e Bai-
xa (TJ1), bobina relé SCR
7,5
3Sondas Lambda15
4Relé bomba Gasolina motor (MPI),
Centralina Medidor (TSI e Diesel)15
5
Transdutor de Pressão, Eletroválvula
EPW, Sensor TOG, Eletroventilador
PWM, Válvula Distribuição Variável,
Válvula Depósito Carvão Ativo e Válvu-
la Reguladora da Pressão do Óleo
(TSI)
15
6
Bobinas da ignição (MPI e TSI)30
Relé Velas de Pré-aquecimento, Resis-
tência Tubo de Aspiração (Diesel)7,5
7Bomba de Vácuo (TSI)15
8Injetores e Bobina Relé EKP (MPI e
CNG), Válvula para doseamento do
combustível (Diesel)10
9Sensor Servo7,5
10Vref Bateria: Gateway, BDM e BCM7,5
14Módulo Injeção Motor, HauptRelé Mo-
tor, ESC15
N.ºConsumidor/Amperes
15Caixa de Velocidades Automática
DQ200 e AQ16030
1750 Diag7,5
18Motor de Arranque30
20ESC (Bomba)60
ABS (Bomba)40
21ESC/ABS (Válvulas)25
24Eletroventilador TH4 sem AA para pa-
íses de clima moderado30
25
Eletroventilador TH4 com AA ou T5I
para países de clima moderado20
PTC140
26Eletroventilador TJ1/TJ4/TJ7/T6P ou
TH4/T5I para países de clima quente50
27
Eletroventilador TH4 com AA ou T5I
para países de clima moderado30
PTC240
28PTC340
Substituição de lâmpadas
O bser

vações gerais Leia atentamente a informação complemen-
t
ar
›

››  Página 61 A substituição de lâmpadas exige perícia téc-
nica.
Se desej

ar substituir as lâmpadas do com-
partimento do motor você mesmo, lembre-se
de que é uma zona perigosa ››› em Indica-
çõe s
de se

gurança para os trabalhos no com-
partimento do motor na página 284.
Uma lâmpada só pode ser substituída por
outra do mesmo tipo. A designação consta
no respetivo porta-lâmpadas.
Em função do equipamento, existem diver-
sos sistemas de faróis e luzes traseiras:
● Faróis principais de halogéneo
● Farol principal full-LED*
● Farol principal de halogénio com luz de dia
LED*
● Lâmpada de retroiluminação
● Luz traseira com LED*
Sist
ema de faróis full-LED*
Os faróis full-LED implementam todas as fun-
ções luminosas (luz diurna, de posição, indi-
cadora de mudança de direção, médios e
máximos) com díodos eletroluminescentes
(LED) como fonte de luz.
Os faróis full-LED foram concebidos para du-
rar toda a vida do veículo e as fontes de luz
não podem ser substituídas. No caso de ava-
ria do farol, dirija-se a uma oficina especiali-
zada para que seja substituído. »
107
Dados técnicos
Conselhos
Utilização
Emergências
Segurança

Emergências
ATENÇÃO
● Os tr ab
alhos no compartimento do motor
devem ser realizados com especial cuidado;
existe o risco de queimaduras.
● As lâmpadas de incandescência encontram-
-se sob pr
essão e podem estoirar durante a
substituição, pelo que existe o risco de feri-
mentos nesta operação.
● Ao substituir lâmpadas, assegure-se que
não sofre feriment
os devido ao contacto com
as peças de arestas afiadas existentes na car-
caça dos faróis. CUIDADO
● Ante s

de iniciar os trabalhos no sistema
elétrico tem de se extrair a chave da ignição.
Caso contrário, poderá ocorrer um curto-cir-
cuito.
● Apague as luzes e a luz de estacionamento
antes
de trocar uma lâmpada de incandes-
cência Aviso sobre o impacto ambiental
Nas lojas da especialidade poderá informar-
-se so br

e como eliminar lâmpadas de incan-
descência com anomalias. Aviso
● Segu ndo a

s condições meteorológicas (frio,
humidade), os faróis dianteiros e de nevoeiro,
os farolins traseiros e as luzes indicadoras de
mudança de direção podem embaciar tempo- rariamente. Isto não afeta a vida útil do siste-
ma de i
lumin

ação. Acendendo as luzes, a zo-
na por onde é projetado o feixe de luz desem-
bacia em pouco tempo. No entanto, pode
acontecer que por dentro, os rebordos perma-
neçam embaciados.
● Verifique com regularidade se todos os
equipamento
s de iluminação do seu veículo
funcionam na perfeição, especialmente as lu-
zes exteriores. Isto não resulta apenas numa
maior segurança para si, mas também para
os restantes condutores.
● Adquira a nova lâmpada antes de dar início
à subs
tituição da lâmpada com anomalia.
● Só pegar na ampola de vidro da lâmpada
nova c
om um pano ou um papel (evitar o con-
tacto com os dedos). Os resíduos deixados
pelas impressões digitais evaporariam com o
calor da lâmpada de incandescência acesa, precipitando-se na superfície do espelho e
acabariam por danificar o refletor.
● Dependendo do nível de equipamento do
veícu
lo, parte ou toda a iluminação interior
e/ou exterior pode ser com LED. Os diodos
LED têm uma vida estimada superior à vida
do veículo. No caso de avaria de uma luz LED,
dirija-se a uma oficina autorizada para a sua
substituição. Substituir as lâmpadas de in-
c
ande
s

cência dianteiras
Lâmpada da luz de máximos Fig. 109
No compartimento do motor: lâmpa-
d a d
a luz

de máximos. –
Abra o capô do motor.
– Rode a tampa 1 para a esquerda e retire-a
› ›
›

Fig. 109.
– Retire o conetor da lâmpada 2 puxando
p ar
a f

ora.
– Retire a lâmpada, puxando-a para fora, e
coloque a no

va.
– Coloque o conector da lâmpada 2 .
– Coloque a tampa 1 rodando para a direi-
t a.
– Verifi

que o funcionamento da nova lâmpa-
da.
108

Fusíveis e lâmpadas

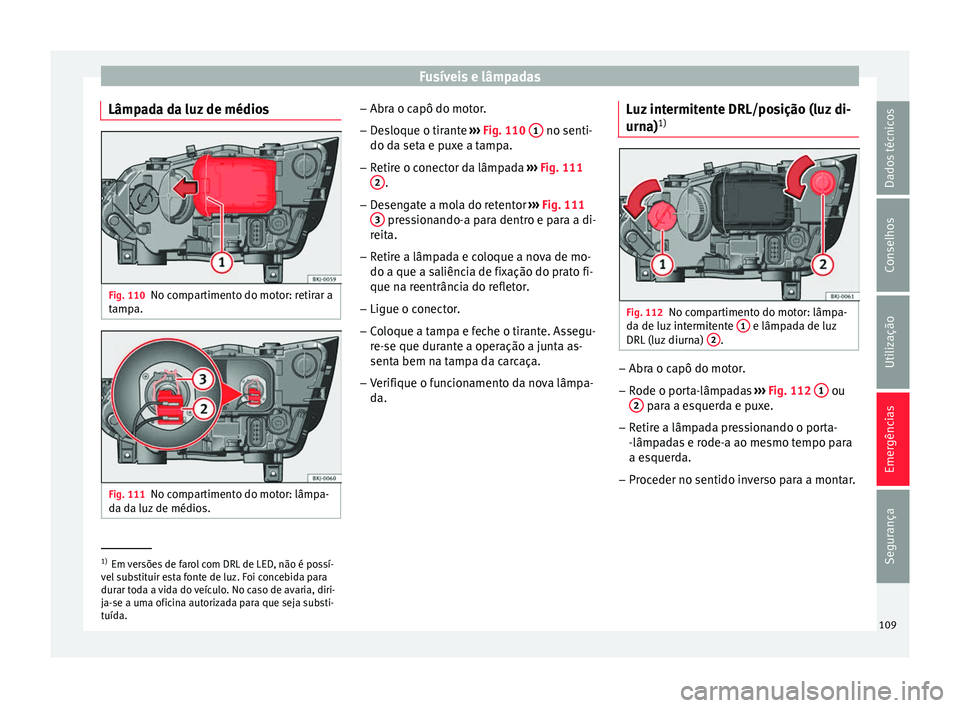

Lâmpada da luz de médios Fig. 110
No compartimento do motor: retirar a
t amp
a. Fig. 111
No compartimento do motor: lâmpa-
d a d
a luz
de médios. –
Abr a o c
apô do mot

or.
– Desloque o tirante ›››
Fig. 110 1 no senti-
do d a set
a e p
uxe a tampa.
– Retire o conector da lâmpada ›››
Fig. 111
2 .
– Desengate a mola do retentor ››
›
Fig. 111
3 pressionando-a para dentro e para a di-
r eit
a.
– R
etire a lâmpada e coloque a nova de mo-
do a que a saliênci
a de fixação do prato fi-
que na reentrância do refletor.
– Ligue o conector.
– Coloque a tampa e feche o tirante. Assegu-
re-se que dur

ante a operação a junta as-
senta bem na tampa da carcaça.
– Verifique o funcionamento da nova lâmpa-
da. Luz

intermitente DRL/posição (luz di-
urna) 1) Fig. 112
No compartimento do motor: lâmpa-
d a de luz
int

ermitente 1 e lâmpada de luz
DRL (luz
diurn
a) 2 .
–
Abra o capô do motor.
– Rode o porta-lâmpadas ››
›
Fig. 112 1 ou
2 para a esquerda e puxe.
– Retire a lâmpada pressionando o porta-
-lâmp a
d

as e rode-a ao mesmo tempo para
a esquerda.
– Proceder no sentido inverso para a montar. 1)
Em versões de farol com DRL de LED, não é possí-
vel s

ubstituir esta fonte de luz. Foi concebida para
durar toda a vida do veículo. No caso de avaria, diri-
ja-se a uma oficina autorizada para que seja substi-
tuída. 109
Dados técnicos
Conselhos
Utilização
Emergências
Segurança

Emergências

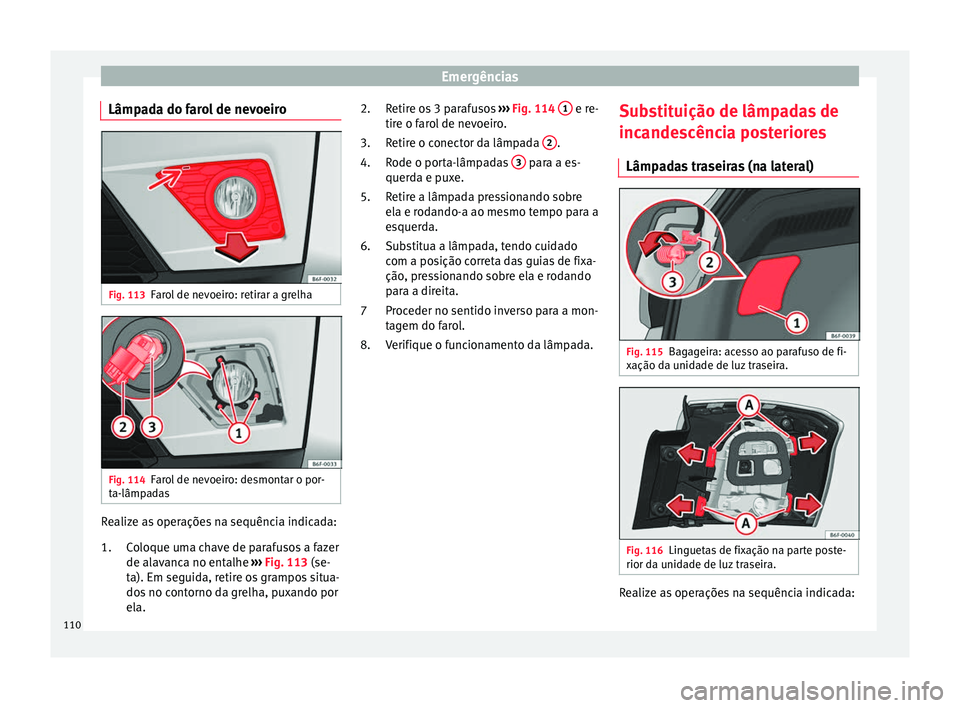

Lâmpada do farol de nevoeiro Fig. 113
Farol de nevoeiro: retirar a grelha Fig. 114
Farol de nevoeiro: desmontar o por-
t a-lâmp
a
das Realize as operações na sequência indicada:
Co
loque um

a chave de parafusos a fazer
de alavanca no entalhe ››› Fig. 113 (se-
ta). Em seguida, retire os grampos situa-
dos no contorno da grelha, puxando por
ela.
1. Retire os 3 parafusos
›››
Fig. 114 1 e re-
tir e o f
ar
ol de nevoeiro.
Retire o conector da lâmpada 2 .
R ode o por
t

a-lâmpadas 3 para a es-
quer d
a e p

uxe.
Retire a lâmpada pressionando sobre
ela e rodando-a ao mesmo tempo para a
esquerda.
Substitua a lâmpada, tendo cuidado
com a posição correta das guias de fixa-
ção, pressionando sobre ela e rodando
para a direita.
Proceder no sentido inverso para a mon-
tagem do farol.
Verifique o funcionamento da lâmpada.
2.
3.
4.
5.
6.
7
8.
Substituição de lâmpadas de
incandes

cência posteriores
Lâmpadas traseiras (na lateral) Fig. 115
Bagageira: acesso ao parafuso de fi-
x ação d
a u

nidade de luz traseira. Fig. 116
Linguetas de fixação na parte poste-
rior d a unid

ade de luz traseira. Realize as operações na sequência indicada:
110
