2017 FIAT 500X Instrukcja obsługi (in Polish)

ALARM
Interwencja alarmu powoduje
uruchomienie sygnalizatora
dźwiękowego i kierunkowskazów.
OSTRZEŻENIE Alarm jest
dostosowywany podczas produkcji do
odpowiednich norm w różnych krajach,
w których sprzedawane są pojazdy
marki.
WŁĄCZANIE ALARMU(zależnie od wyposażenia)
Gdy zamknięte są drzwi i pokrywy, a
wyłącznik zapłonu ustawiony jest w
położeniu STOP, należy skierować
kluczyk z pilotem (lub kluczyk
elektroniczny) w kierunku samochodu,
a następnie nacisnąć i zwolnić przycisk
„FIAT”.
W przypadku wersji z kluczykiem
elektronicznym alarm można włączyć
również poprzez naciśnięcie przycisku
blokady drzwi na zewnętrznej klamce
drzwi. W celu uzyskania dodatkowych
informacji należy zapoznać się z sekcją
dotyczącą Keyless Entry kilka stron
dalej.
System ten emituje sygnał (zależnie od
wyposażenia) zarówno typu wizualnego
jak i typu dźwiękowego oraz uaktywnia
blokadę drzwi.Gdy alarm jest włączony, w zestawie
wskaźników miga lampka
sygnalizacyjna A rys. 7.
Włączenie alarmu poprzedzone jest
fazą autodiagnostyczną: w przypadku
rozpoznania anomalii system ten
emituje dodatkowy sygnał dźwiękowy.
WYŁĄCZANIE ALARMU
OSTRZEŻENIE Przy zamykaniu zamka
centralnego za pomocą wkładki
metalowej kluczyka alarm nie włącza
się.
WYŁĄCZANIE CAŁKOWITE
ALARMU
Aby całkowicie wyłączyć alarm (np.
przed dłuższym okresem
nieużytkowania samochodu), należy
zamknąć drzwi, obracając wkładką
metalową kluczyka w zamku drzwi.
OSTRZEŻENIE W razie rozładowania
się baterii pilota zdalnego sterowania
lub w przypadku usterki systemu,
aby wyłączyć system alarmowy, należy
ustawić wyłącznik zapłonu w położeniu
MAR.
7F1B0015C
15

DRZWI
BLOKOWANIE/
ODBLOKOWYWANIE
DRZWI OD WEWNĄTRZ
Blokowanie/odblokowywanie
centralne
Jeśli wszystkie drzwi są prawidłowo
zamknięte, zostaną zablokowane
automatycznie po przekroczeniu
prędkości 20 km/h (funkcja
„Autoclose”). Funkcję tę można również
wyłączyć za pośrednictwem menu w
zestawie wskaźników.
Aby zablokować drzwi, należy nacisnąć
przycisk
na panelu przednich drzwi
rys. 8.
Aby odblokować drzwi, należy nacisnąć
przycisk
.
Blokowanie/odblokowywanie
ręczne
Drzwi można również zablokować/
odblokować poprzez obrócenie
mechanizmem A rys. 9 wbudowanym
w klamki wewnętrzne przednich drzwi.
Użycie tego samego mechanizmu w
drzwiach tylnych powoduje
zablokowanie wyłącznie danych drzwi.
Pozycja 1: drzwi odblokowane
Pozycja 2
: drzwi zablokowane
Użycie klamki w drzwiach przednich
powoduje odblokowanie wszystkich
drzwi oraz pokrywy bagażnika.
BLOKOWANIE/
ODBLOKOWYWANIE
DRZWI Z ZEWNĄTRZ
Blokowanie drzwi z zewnątrz
Gdy drzwi są zamknięte, należy
nacisnąć przycisk
„FIAT” w kluczyku
lub włożyć wkładkę metalową kluczyka
do zamka drzwi po stronie kierowcy i
przekręcić ją.
2)
Odblokowywanie drzwi z zewnątrz
Należy nacisnąć przyciskw kluczyku
lub włożyć wkładkę metalową kluczyka
do zamka drzwi po stronie kierowcy i
przekręcić ją.
KEYLESS ENTRY(zależnie od wyposażenia)
3)
System Keyless Entry potrafi
rozpoznawać, czy kluczyk elektroniczny
znajduje się w pobliżu drzwi lub
pokrywy bagażnika.
System ten umożliwia odblokowywanie/
blokowanie drzwi (lub pokrywy
bagażnika) bez konieczności naciskania
żadnego przycisku w kluczyku
elektronicznym.
8F1B0024C
9F1B0017C
16
POZNAWANIE SAMOCHODU

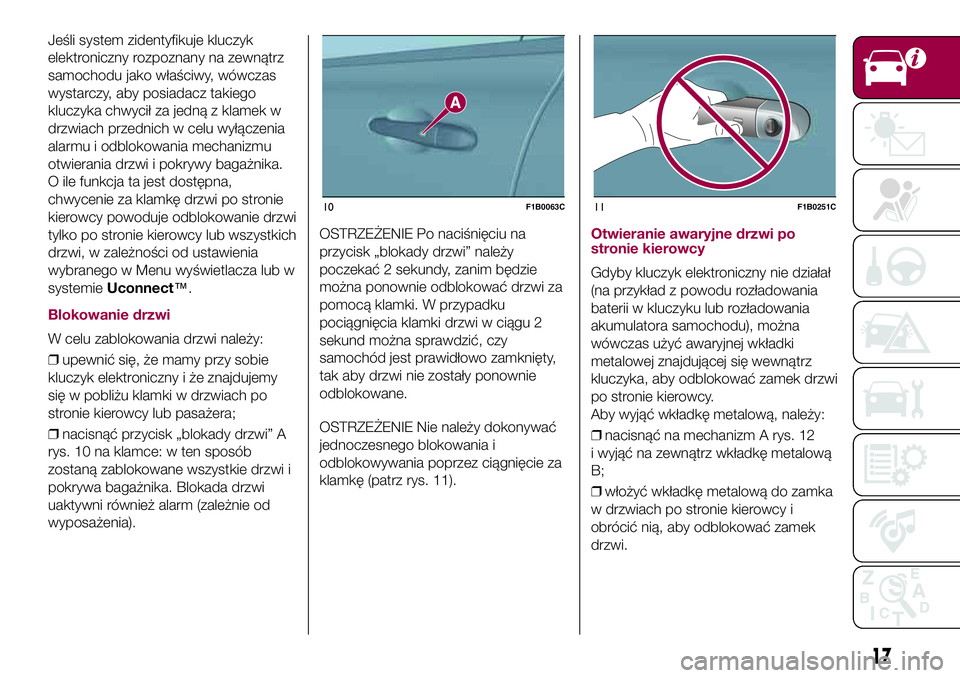

Jeśli system zidentyfikuje kluczyk
elektroniczny rozpoznany na zewnątrz
samochodu jako właściwy, wówczas
wystarczy, aby posiadacz takiego
kluczyka chwycił za jedną z klamek w
drzwiach przednich w celu wyłączenia
alarmu i odblokowania mechanizmu
otwierania drzwi i pokrywy bagażnika.
O ile funkcja ta jest dostępna,
chwycenie za klamkę drzwi po stronie
kierowcy powoduje odblokowanie drzwi
tylko po stronie kierowcy lub wszystkich
drzwi, w zależności od ustawienia
wybranego w Menu wyświetlacza lub w
systemieUconnect™.
Blokowanie drzwi
W celu zablokowania drzwi należy:
❒upewnić się, że mamy przy sobie
kluczyk elektroniczny i że znajdujemy
się w pobliżu klamki w drzwiach po
stronie kierowcy lub pasażera;
❒nacisnąć przycisk „blokady drzwi” A
rys. 10 na klamce: w ten sposób
zostaną zablokowane wszystkie drzwi i
pokrywa bagażnika. Blokada drzwi
uaktywni również alarm (zależnie od
wyposażenia).OSTRZEŻENIE Po naciśnięciu na
przycisk „blokady drzwi” należy
poczekać 2 sekundy, zanim będzie
można ponownie odblokować drzwi za
pomocą klamki. W przypadku
pociągnięcia klamki drzwi w ciągu 2
sekund można sprawdzić, czy
samochód jest prawidłowo zamknięty,
tak aby drzwi nie zostały ponownie
odblokowane.
OSTRZEŻENIE Nie należy dokonywać
jednoczesnego blokowania i
odblokowywania poprzez ciągnięcie za
klamkę (patrz rys. 11).
Otwieranie awaryjne drzwi po
stronie kierowcy
Gdyby kluczyk elektroniczny nie działał
(na przykład z powodu rozładowania
baterii w kluczyku lub rozładowania
akumulatora samochodu), można
wówczas użyć awaryjnej wkładki
metalowej znajdującej się wewnątrz
kluczyka, aby odblokować zamek drzwi
po stronie kierowcy.
Aby wyjąć wkładkę metalową, należy:
❒nacisnąć na mechanizm A rys. 12
i wyjąć na zewnątrz wkładkę metalową
B;
❒włożyć wkładkę metalową do zamka
w drzwiach po stronie kierowcy i
obrócić nią, aby odblokować zamek
drzwi.
10F1B0063C11F1B0251C
17

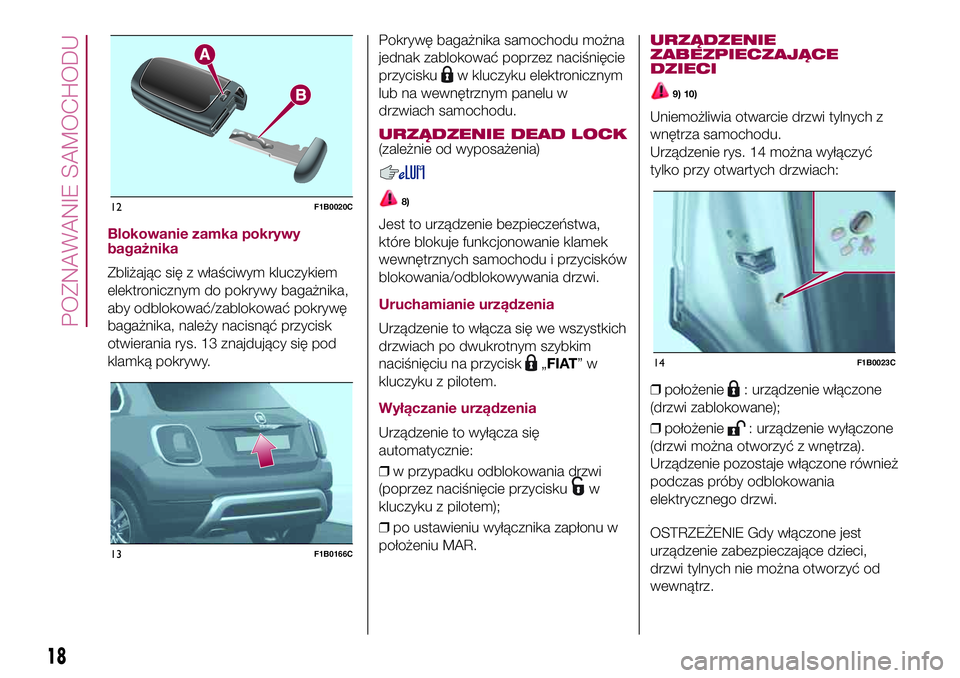

Blokowanie zamka pokrywy
bagażnika
Zbliżając się z właściwym kluczykiem
elektronicznym do pokrywy bagażnika,
aby odblokować/zablokować pokrywę
bagażnika, należy nacisnąć przycisk
otwierania rys. 13 znajdujący się pod
klamką pokrywy.Pokrywę bagażnika samochodu można
jednak zablokować poprzez naciśnięcie
przycisku
w kluczyku elektronicznym
lub na wewnętrznym panelu w
drzwiach samochodu.
URZĄDZENIE DEAD LOCK(zależnie od wyposażenia)
8)
Jest to urządzenie bezpieczeństwa,
które blokuje funkcjonowanie klamek
wewnętrznych samochodu i przycisków
blokowania/odblokowywania drzwi.
Uruchamianie urządzenia
Urządzenie to włącza się we wszystkich
drzwiach po dwukrotnym szybkim
naciśnięciu na przycisk
„FIAT”w
kluczyku z pilotem.
Wyłączanie urządzenia
Urządzenie to wyłącza się
automatycznie:
❒w przypadku odblokowania drzwi
(poprzez naciśnięcie przycisku
w
kluczyku z pilotem);
❒po ustawieniu wyłącznika zapłonu w
położeniu MAR.
URZĄDZENIE
ZABEZPIECZAJĄCE
DZIECI
9) 10)
Uniemożliwia otwarcie drzwi tylnych z
wnętrza samochodu.
Urządzenie rys. 14 można wyłączyć
tylko przy otwartych drzwiach:
❒położenie
: urządzenie włączone
(drzwi zablokowane);
❒położenie
: urządzenie wyłączone
(drzwi można otworzyć z wnętrza).
Urządzenie pozostaje włączone również
podczas próby odblokowania
elektrycznego drzwi.
OSTRZEŻENIE Gdy włączone jest
urządzenie zabezpieczające dzieci,
drzwi tylnych nie można otworzyć od
wewnątrz.
12F1B0020C
13F1B0166C
14F1B0023C
18
POZNAWANIE SAMOCHODU

UWAGA
8)Po włączeniu urządzenia Dead Lock nie
ma możliwości otwarcia w jakikolwiek
sposób drzwi z wnętrza samochodu,
dlatego przed jego włączeniem należy
upewnić się, czy wszyscy pasażerowie
opuścili samochód.
9)Nie należy NIGDY pozostawiać dzieci w
samochodzie bez opieki ani opuszczać
samochodu z odblokowanymi drzwiami w
miejscu łatwo dostępnym przez dzieci.
Dzieci mogłyby ulec poważnym, a nawet
śmiertelnym obrażeniom. Ponadto należy
upewnić się, że dzieci nie włączą
przypadkowo elektrycznego hamulca
postojowego, nie nacisną na pedał
hamulca lub nie użyją dźwigni
automatycznej skrzyni biegów.
10)Urządzenia tego należy używać zawsze,
gdy dzieci podróżują samochodem. Po
włączeniu urządzenia zabezpieczającego
przed otwarciem drzwi przez dzieci w obu
drzwiach tylnych należy sprawdzić jego
skuteczność, ciągnąc za klamki
wewnętrzne otwierania drzwi.
UWAGA
2)Należy upewnić się o posiadaniu przy
sobie kluczyka w momencie zamykania
danych drzwi lub pokrywy bagażnika, aby
uniknąć zablokowania kluczyka we wnętrzu
samochodu. W razie zamknięcia kluczyka
wewnątrz samochodu można go odzyskać
wyłącznie posługując się drugim
kluczykiem z wyposażenia samochodu.3)Działanie systemu rozpoznawania zależy
od różnych czynników, na przykład
ewentualnych zakłóceń z udziałem fal
elektromagnetycznych emitowanych przez
źródła zewnętrzne (np. telefonów
komórkowych), stanu naładowania baterii
w kluczyku elektronicznym i występowania
metalowych przedmiotów w pobliżu
kluczyka lub samochodu. W takich
sytuacjach istnieje jednak możliwość
odblokowania drzwi za pomocą wkładki
metalowej znajdującej się w kluczyku
elektronicznym (patrz opis na następnych
stronach).
SIEDZENIA
SIEDZENIA PRZEDNIE
REGULOWANE RĘCZNIE
11)
4)
Regulacja w kierunku wzdłużnym
Podnieść dźwignię A rys. 15 i
przesunąć siedzenie do przodu lub do
tyłu.
12)
OSTRZEŻENIE Regulację należy
przeprowadzać, siedząc na danym
siedzeniu (po stronie kierownicy lub po
stronie pasażera).
15F1B0019C
19

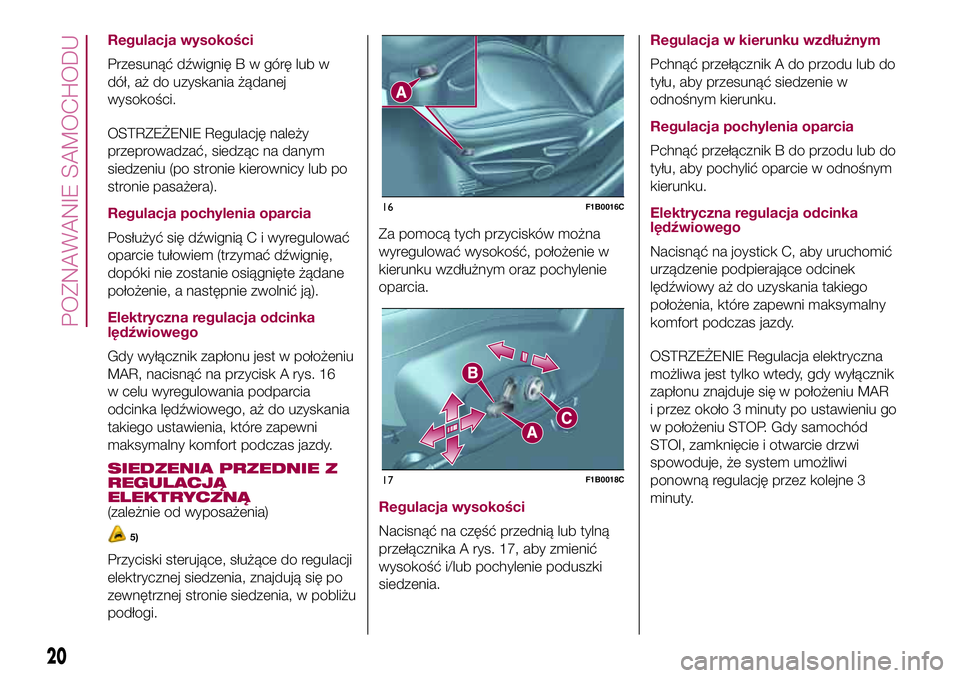

Regulacja wysokości
Przesunąć dźwignię B w górę lub w
dół, aż do uzyskania żądanej
wysokości.
OSTRZEŻENIE Regulację należy
przeprowadzać, siedząc na danym
siedzeniu (po stronie kierownicy lub po
stronie pasażera).
Regulacja pochylenia oparcia
Posłużyć się dźwignią C i wyregulować
oparcie tułowiem (trzymać dźwignię,
dopóki nie zostanie osiągnięte żądane
położenie, a następnie zwolnić ją).
Elektryczna regulacja odcinka
lędźwiowego
Gdy wyłącznik zapłonu jest w położeniu
MAR, nacisnąć na przycisk A rys. 16
w celu wyregulowania podparcia
odcinka lędźwiowego, aż do uzyskania
takiego ustawienia, które zapewni
maksymalny komfort podczas jazdy.
SIEDZENIA PRZEDNIE Z
REGULACJĄ
ELEKTRYCZNĄ
(zależnie od wyposażenia)
5)
Przyciski sterujące, służące do regulacji
elektrycznej siedzenia, znajdują się po
zewnętrznej stronie siedzenia, w pobliżu
podłogi.Za pomocą tych przycisków można
wyregulować wysokość, położenie w
kierunku wzdłużnym oraz pochylenie
oparcia.
Regulacja wysokości
Nacisnąć na część przednią lub tylną
przełącznika A rys. 17, aby zmienić
wysokość i/lub pochylenie poduszki
siedzenia.
Regulacja w kierunku wzdłużnym
Pchnąć przełącznik A do przodu lub do
tyłu, aby przesunąć siedzenie w
odnośnym kierunku.
Regulacja pochylenia oparcia
Pchnąć przełącznik B do przodu lub do
tyłu, aby pochylić oparcie w odnośnym
kierunku.
Elektryczna regulacja odcinka
lędźwiowego
Nacisnąć na joystick C, aby uruchomić
urządzenie podpierające odcinek
lędźwiowy aż do uzyskania takiego
położenia, które zapewni maksymalny
komfort podczas jazdy.
OSTRZEŻENIE Regulacja elektryczna
możliwa jest tylko wtedy, gdy wyłącznik
zapłonu znajduje się w położeniu MAR
i przez około 3 minuty po ustawieniu go
w położeniu STOP. Gdy samochód
STOI, zamknięcie i otwarcie drzwi
spowoduje, że system umożliwi
ponowną regulację przez kolejne 3
minuty.
16F1B0016C
17F1B0018C
20
POZNAWANIE SAMOCHODU

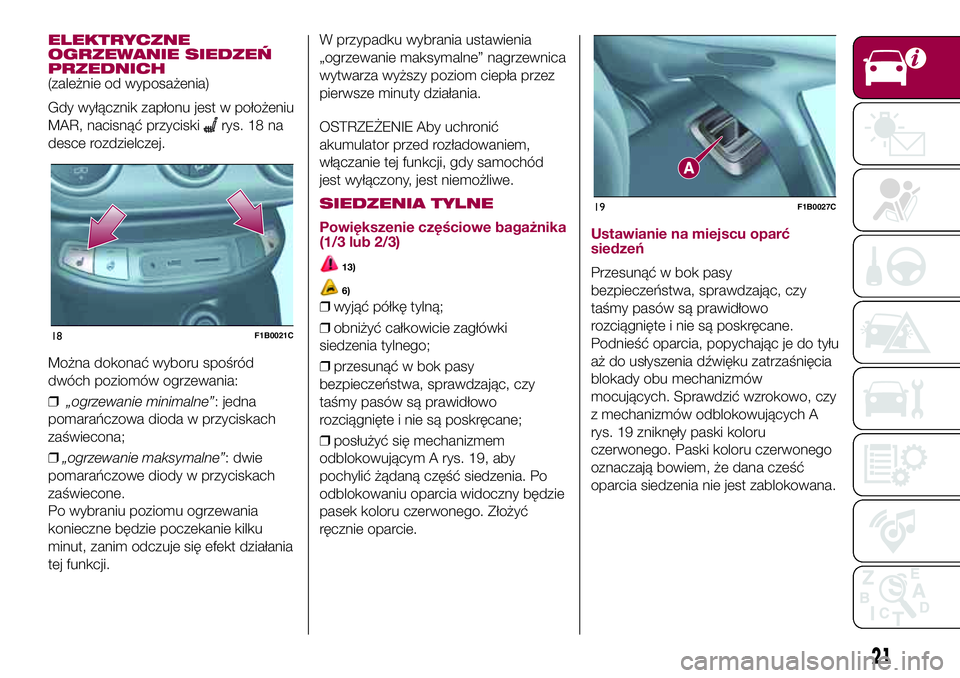

ELEKTRYCZNE
OGRZEWANIE SIEDZEŃ
PRZEDNICH
(zależnie od wyposażenia)
Gdy wyłącznik zapłonu jest w położeniu
MAR, nacisnąć przyciski
rys. 18 na
desce rozdzielczej.
Można dokonać wyboru spośród
dwóch poziomów ogrzewania:
❒„ogrzewanie minimalne”: jedna
pomarańczowa dioda w przyciskach
zaświecona;
❒„ogrzewanie maksymalne”: dwie
pomarańczowe diody w przyciskach
zaświecone.
Po wybraniu poziomu ogrzewania
konieczne będzie poczekanie kilku
minut, zanim odczuje się efekt działania
tej funkcji.W przypadku wybrania ustawienia
„ogrzewanie maksymalne” nagrzewnica
wytwarza wyższy poziom ciepła przez
pierwsze minuty działania.
OSTRZEŻENIE Aby uchronić
akumulator przed rozładowaniem,
włączanie tej funkcji, gdy samochód
jest wyłączony, jest niemożliwe.
SIEDZENIA TYLNE
Powiększenie częściowe bagażnika
(1/3 lub 2/3)
13)
6)
❒wyjąć półkę tylną;
❒obniżyć całkowicie zagłówki
siedzenia tylnego;
❒przesunąć w bok pasy
bezpieczeństwa, sprawdzając, czy
taśmy pasów są prawidłowo
rozciągnięte i nie są poskręcane;
❒posłużyć się mechanizmem
odblokowującym A rys. 19, aby
pochylić żądaną część siedzenia. Po
odblokowaniu oparcia widoczny będzie
pasek koloru czerwonego. Złożyć
ręcznie oparcie.
Ustawianie na miejscu oparć
siedzeń
Przesunąć w bok pasy
bezpieczeństwa, sprawdzając, czy
taśmy pasów są prawidłowo
rozciągnięte i nie są poskręcane.
Podnieść oparcia, popychając je do tyłu
aż do usłyszenia dźwięku zatrzaśnięcia
blokady obu mechanizmów
mocujących. Sprawdzić wzrokowo, czy
z mechanizmów odblokowujących A
rys. 19 zniknęły paski koloru
czerwonego. Paski koloru czerwonego
oznaczają bowiem, że dana cześć
oparcia siedzenia nie jest zablokowana.
18F1B0021C
19F1B0027C
21

UWAGA
11)Wszelkie regulacje można wykonywać
wyłącznie na postoju.
12)Po zwolnieniu dźwigni regulacyjnej
należy sprawdzić zawsze, czy siedzenie
zablokowało się w prowadnicach, próbując
przesunąć je do przodu i do tyłu. Brak
zablokowania może spowodować
niespodziewanie przesunięcie się siedzenia
i utratę kontroli nad samochodem.
13)Należy upewnić się, że oparcia są
prawidłowo zablokowane z obu stron
(niewidoczne czerwone paski), aby uniknąć
sytuacji, w której - w razie nagłego
hamowania - wypadłyby one do przodu,
raniąc pasażerów.
UWAGA
4)Poszycia siedzeń z tkaniny
zaprojektowano tak, aby były bardzo trwałe
przy normalnych warunkach użytkowania
samochodu. Niemniej należy absolutnie
unikać długotrwałego i/lub nagłego
pocierania ubraniem posiadającym
sprzączki metalowe, guziki ozdobne,
mocowania na rzepy i/lub tym podobne,
które w sposób miejscowy i jednostajny
mogłoby spowodować przetarcie włókna i
w konsekwencji uszkodzenie poszycia.5)Pod siedzeniem z elektryczną regulacją
nie należy ustawiać żadnych przedmiotów.
Nie należy również zakłócać ruchu
siedzenia, bowiem można w ten sposób
uszkodzić elementy sterujące. Poszycia
siedzeń z tkaniny zaprojektowano tak, aby
były bardzo trwałe przy normalnych
warunkach użytkowania samochodu.
Niemniej należy absolutnie unikać
długotrwałego i/lub nagłego pocierania
ubraniem posiadającym sprzączki
metalowe, guziki ozdobne, mocowania na
rzepy i/lub tym podobne, które w sposób
miejscowy i jednostajny mogłoby
spowodować przetarcie włókna i w
konsekwencji uszkodzenie poszycia.Istnieje
także ryzyko ograniczenia skoku siedzenia.
6)Przed złożeniem oparcia należy zdjąć z
poduszki siedzenia wszelkie przedmioty.
ZAGŁÓWKI
PRZEDNIE
14)
Regulacja
Ich wysokość można regulować w 4
wstępnie określonych położeniach
(całkowicie na górze / 2 położenia
pośrednie / całkowicie na dole).
Regulacja w górę: podnieść zagłówek
aż do usłyszenia dźwięku
charakterystycznego dla zatrzasku
zablokowania.
Regulacja w dół: nacisnąć przycisk A
rys. 20 i obniżyć zagłówek.
Wyjmowanie
W celu wyjęcia zagłówka należy
wykonać następującą procedurę:
❒pochylić oparcie siedzenia (aby
uniknąć zetknięcia się z dachem);
20F1B0029C
22
POZNAWANIE SAMOCHODU
