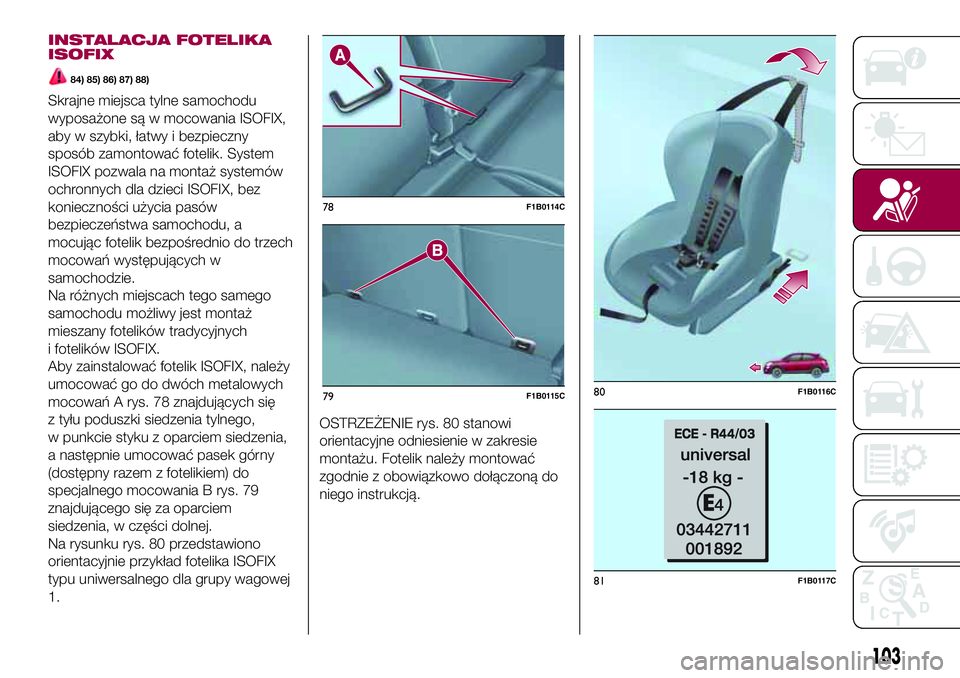

INSTALACJA FOTELIKA
ISOFIX
84) 85) 86) 87) 88)
Skrajne miejsca tylne samochodu
wyposażone są w mocowania ISOFIX,
aby w szybki, łatwy i bezpieczny
sposób zamontować fotelik. System
ISOFIX pozwala na montaż systemów
ochronnych dla dzieci ISOFIX, bez
konieczności użycia pasów
bezpieczeństwa samochodu, a
mocując fotelik bezpośrednio do trzech
mocowań występujących w
samochodzie.
Na różnych miejscach tego samego
samochodu możliwy jest montaż
mieszany fotelików tradycyjnych
i fotelików ISOFIX.
Aby zainstalować fotelik ISOFIX, należy
umocować go do dwóch metalowych
mocowań A rys. 78 znajdujących się
z tyłu poduszki siedzenia tylnego,
w punkcie styku z oparciem siedzenia,
a następnie umocować pasek górny
(dostępny razem z fotelikiem) do
specjalnego mocowania B rys. 79
znajdującego się za oparciem
siedzenia, w części dolnej.
Na rysunku rys. 80 przedstawiono
orientacyjnie przykład fotelika ISOFIX
typu uniwersalnego dla grupy wagowej
1.OSTRZEŻENIE rys. 80 stanowi
orientacyjne odniesienie w zakresie
montażu. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.
78F1B0114C
79F1B0115C80F1B0116C
81F1B0117C
103

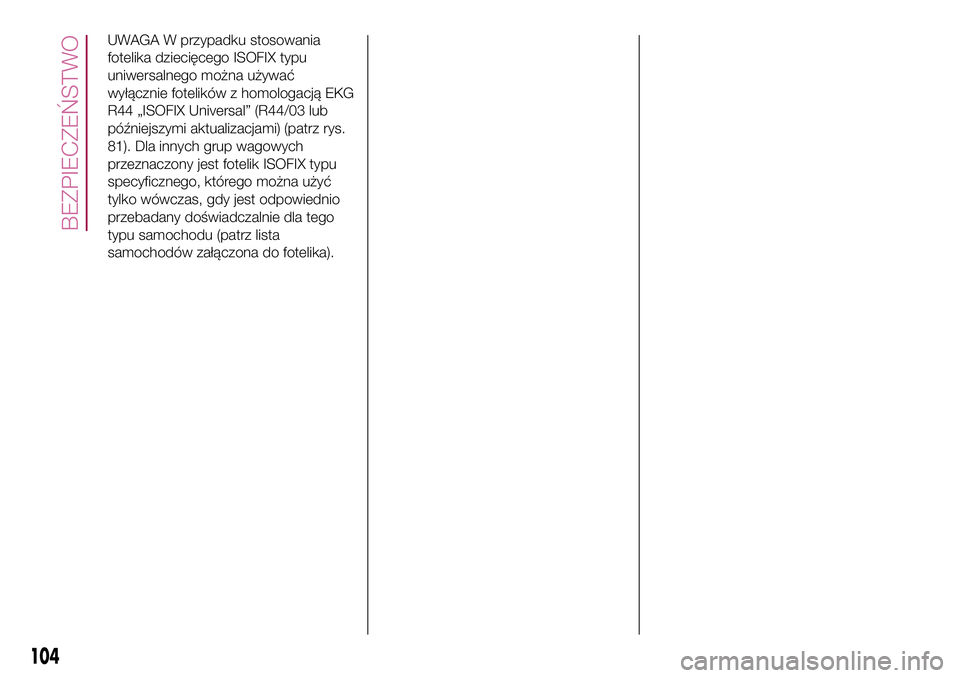

UWAGA W przypadku stosowania
fotelika dziecięcego ISOFIX typu
uniwersalnego można używać
wyłącznie fotelików z homologacją EKG
R44 „ISOFIX Universal” (R44/03 lub
późniejszymi aktualizacjami) (patrz rys.
81). Dla innych grup wagowych
przeznaczony jest fotelik ISOFIX typu
specyficznego, którego można użyć
tylko wówczas, gdy jest odpowiednio
przebadany doświadczalnie dla tego
typu samochodu (patrz lista
samochodów załączona do fotelika).
104
BEZPIECZEŃSTWO

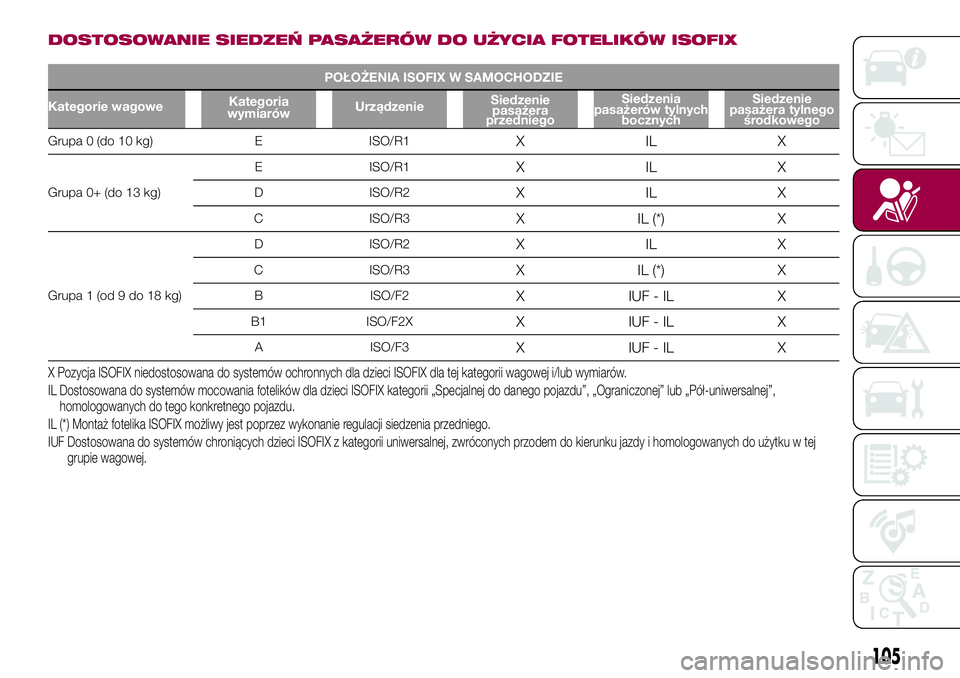

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX
POŁOŻENIA ISOFIX W SAMOCHODZIE
Kategorie wagoweKategoria
wymiarówUrządzenieSiedzenie
pasażera
przedniegoSiedzenia
pasażerów tylnych
bocznychSiedzenie
pasażera tylnego
środkowego
Grupa 0 (do 10 kg) E ISO/R1XILX
Grupa 0+ (do 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupa 1 (od 9 do 18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF-IL X
B1 ISO/F2XX IUF-IL X
A ISO/F3X IUF-IL X
X Pozycja ISOFIX niedostosowana do systemów ochronnych dla dzieci ISOFIX dla tej kategorii wagowej i/lub wymiarów.
IL Dostosowana do systemów mocowania fotelików dla dzieci ISOFIX kategorii „Specjalnej do danego pojazdu”, „Ograniczonej” lub „Pół-uniwersalnej”,
homologowanych do tego konkretnego pojazdu.
IL (*) Montaż fotelika ISOFIX możliwy jest poprzez wykonanie regulacji siedzenia przedniego.
IUF Dostosowana do systemów chroniących dzieci ISOFIX z kategorii uniwersalnej, zwróconych przodem do kierunku jazdy i homologowanych do użytku w tej
grupie wagowej.
105

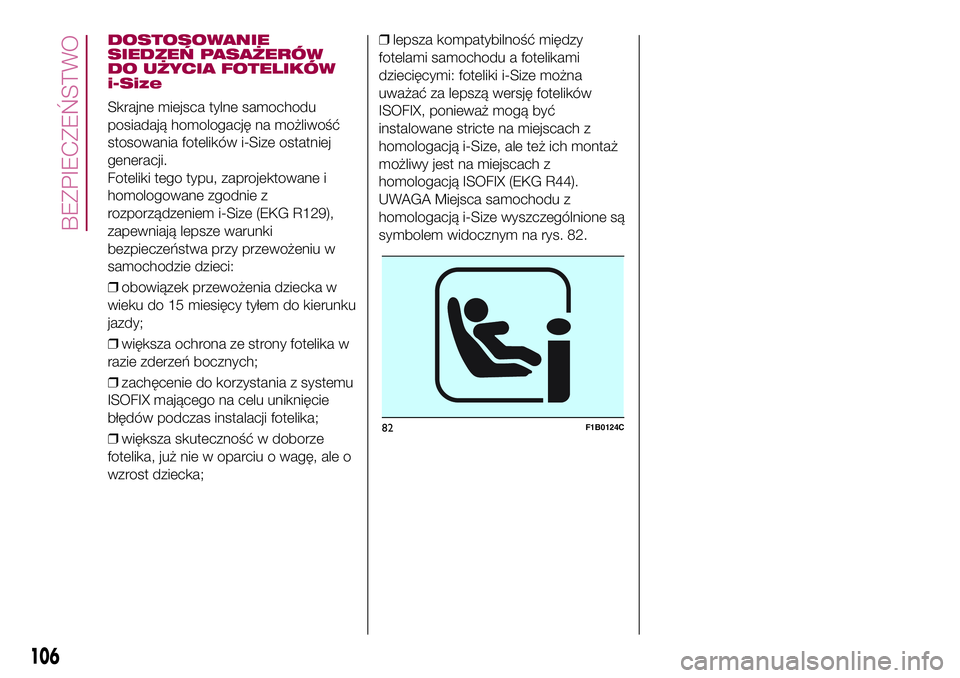

DOSTOSOWANIE
SIEDZEŃ PASAŻERÓW
DO UŻYCIA FOTELIKÓW
i-Size
Skrajne miejsca tylne samochodu
posiadają homologację na możliwość
stosowania fotelików i-Size ostatniej
generacji.
Foteliki tego typu, zaprojektowane i
homologowane zgodnie z
rozporządzeniem i-Size (EKG R129),
zapewniają lepsze warunki
bezpieczeństwa przy przewożeniu w
samochodzie dzieci:
❒obowiązek przewożenia dziecka w
wieku do 15 miesięcy tyłem do kierunku
jazdy;
❒większa ochrona ze strony fotelika w
razie zderzeń bocznych;
❒zachęcenie do korzystania z systemu
ISOFIX mającego na celu uniknięcie
błędów podczas instalacji fotelika;
❒większa skuteczność w doborze
fotelika, już nie w oparciu o wagę, ale o
wzrost dziecka;❒lepsza kompatybilność między
fotelami samochodu a fotelikami
dziecięcymi: foteliki i-Size można
uważać za lepszą wersję fotelików
ISOFIX, ponieważ mogą być
instalowane stricte na miejscach z
homologacją i-Size, ale też ich montaż
możliwy jest na miejscach z
homologacją ISOFIX (EKG R44).
UWAGA Miejsca samochodu z
homologacją i-Size wyszczególnione są
symbolem widocznym na rys. 82.
82F1B0124C
106
BEZPIECZEŃSTWO

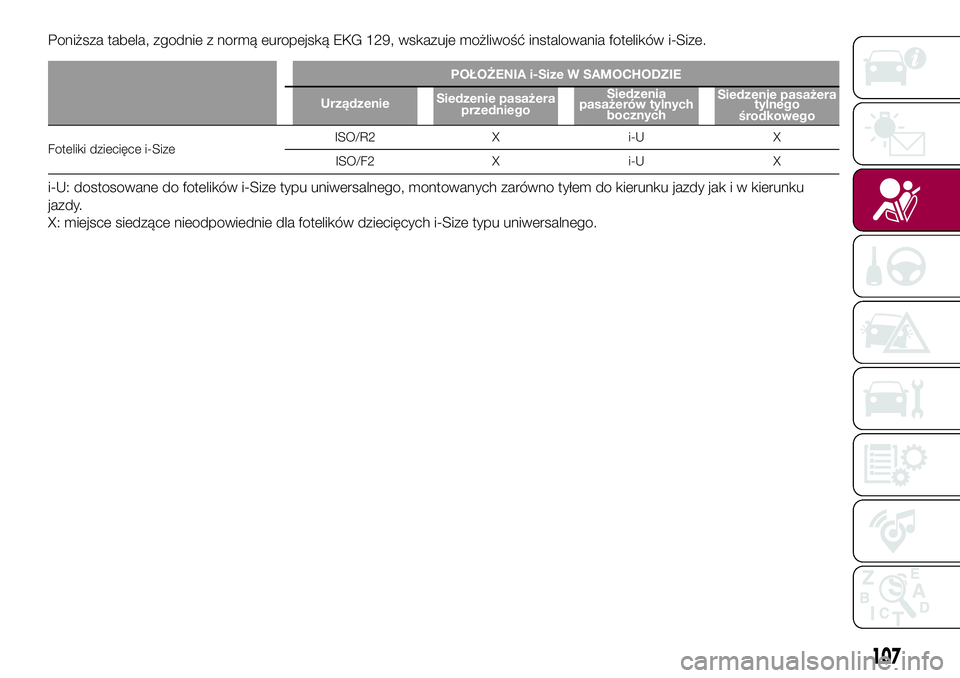

Poniższa tabela, zgodnie z normą europejską EKG 129, wskazuje możliwość instalowania fotelików i-Size.
POŁOŻENIA i-Size W SAMOCHODZIE
UrządzenieSiedzenie pasażera
przedniegoSiedzenia
pasażerów tylnych
bocznychSiedzenie pasażera
tylnego
środkowego
Foteliki dziecięce i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: dostosowane do fotelików i-Size typu uniwersalnego, montowanych zarówno tyłem do kierunku jazdy jak i w kierunku
jazdy.
X: miejsce siedzące nieodpowiednie dla fotelików dziecięcych i-Size typu uniwersalnego.
107

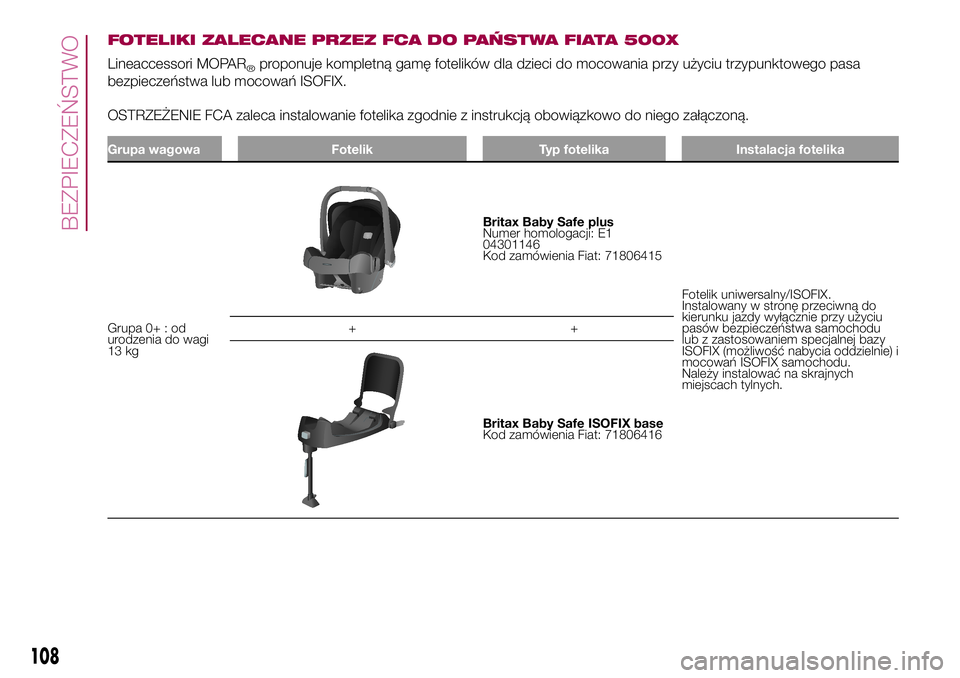

FOTELIKI ZALECANE PRZEZ FCA DO PAŃSTWA FIATA 500X
Lineaccessori MOPAR®proponuje kompletną gamę fotelików dla dzieci do mocowania przy użyciu trzypunktowego pasa
bezpieczeństwa lub mocowań ISOFIX.
OSTRZEŻENIE FCA zaleca instalowanie fotelika zgodnie z instrukcją obowiązkowo do niego załączoną.
Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+ : od
urodzenia do wagi
13 kg
Britax Baby Safe plus
Numer homologacji: E1
04301146
Kod zamówienia Fiat: 71806415
Fotelik uniwersalny/ISOFIX.
Instalowany w stronę przeciwną do
kierunku jazdy wyłącznie przy użyciu
pasów bezpieczeństwa samochodu
lub z zastosowaniem specjalnej bazy
ISOFIX (możliwość nabycia oddzielnie) i
mocowań ISOFIX samochodu.
Należy instalować na skrajnych
miejscach tylnych. ++
Britax Baby Safe ISOFIX base
Kod zamówienia Fiat: 71806416
108
BEZPIECZEŃSTWO

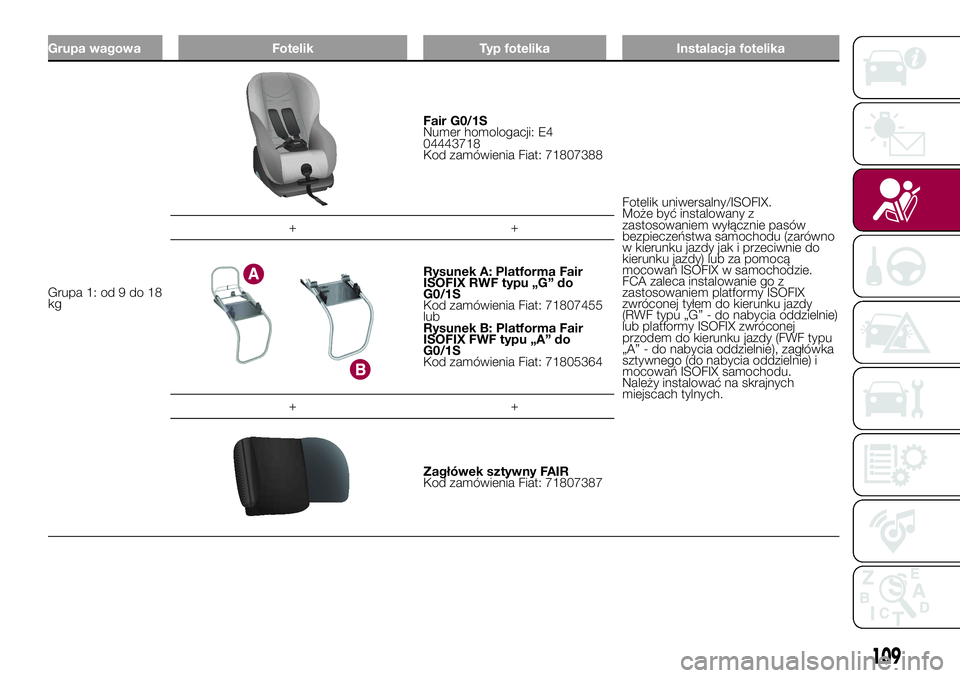

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 1: od 9 do 18
kg
Fair G0/1S
Numer homologacji: E4
04443718
Kod zamówienia Fiat: 71807388
Fotelik uniwersalny/ISOFIX.
Może być instalowany z
zastosowaniem wyłącznie pasów
bezpieczeństwa samochodu (zarówno
w kierunku jazdy jak i przeciwnie do
kierunku jazdy) lub za pomocą
mocowań ISOFIX w samochodzie.
FCA zaleca instalowanie go z
zastosowaniem platformy ISOFIX
zwróconej tyłem do kierunku jazdy
(RWF typu „G” - do nabycia oddzielnie)
lub platformy ISOFIX zwróconej
przodem do kierunku jazdy (FWF typu
„A” - do nabycia oddzielnie), zagłówka
sztywnego (do nabycia oddzielnie) i
mocowań ISOFIX samochodu.
Należy instalować na skrajnych
miejscach tylnych. ++
Rysunek A: Platforma Fair
ISOFIX RWF typu „G” do
G0/1S
Kod zamówienia Fiat: 71807455
lub
Rysunek B: Platforma Fair
ISOFIX FWF typu „A” do
G0/1S
Kod zamówienia Fiat: 71805364
++
Zagłówek sztywny FAIR
Kod zamówienia Fiat: 71807387
109

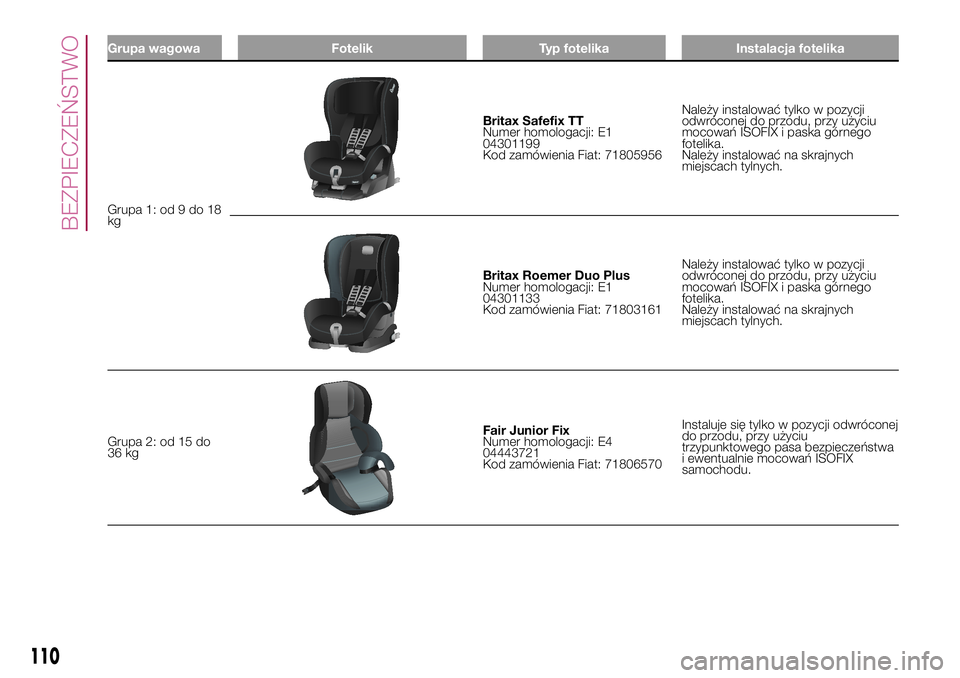

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 1: od 9 do 18
kg
Britax Safefix TT
Numer homologacji: E1
04301199
Kod zamówienia Fiat: 71805956Należy instalować tylko w pozycji
odwróconej do przodu, przy użyciu
mocowań ISOFIX i paska górnego
fotelika.
Należy instalować na skrajnych
miejscach tylnych.
Britax Roemer Duo Plus
Numer homologacji: E1
04301133
Kod zamówienia Fiat: 71803161Należy instalować tylko w pozycji
odwróconej do przodu, przy użyciu
mocowań ISOFIX i paska górnego
fotelika.
Należy instalować na skrajnych
miejscach tylnych.
Grupa 2: od 15 do
36 kg
Fair Junior Fix
Numer homologacji: E4
04443721
Kod zamówienia Fiat: 71806570Instaluje się tylko w pozycji odwróconej
do przodu, przy użyciu
trzypunktowego pasa bezpieczeństwa
i ewentualnie mocowań ISOFIX
samochodu.
110
