2017 FIAT 500X Instrukcja obsługi (in Polish)

WYŁĄCZANIE
SAMOCHODU
Wersje wyposażone w system
Keyless Go: funkcja ta wymaga
ustawienia dźwigni zmiany biegów w
położeniu P (Parking): następnie należy
ustawić wyłącznik zapłonu w położeniu
STOP.
Wersje wyposażone w kluczyk
mechaniczny: funkcja ta wymaga
ustawienia dźwigni zmiany biegów w
położeniu P (Parking), aby móc wyjąc
kluczyk z wyłącznika zapłonu.
W razie, gdyby akumulator samochodu
uległ rozładowaniu, kluczyk wyłącznika
zapłonu, jeśli jest włożony, pozostanie
zablokowany w gnieździe. Aby móc
wyjąć mechanicznie kluczyk, należy
zapoznać się z opisem w sekcji
„Automatyczna skrzynia biegów z
podwójnym sprzęgłem - wyjmowanie
kluczyka” w rozdziale „W razie awarii”.
FUNKCJA „RECOVERY”
Wskutek awarii dźwigni zmiany biegów
na wyświetlaczu w zestawie
wskaźników może pojawić się specjalny
komunikat, który sugeruje kierowcy
kontynuowanie jazdy bez ustawiania
dźwigni zmiany biegów w położeniu P.W tej sytuacji skrzynia biegów utrzyma
bieg do jazdy do przodu (mimo
ograniczonych osiągów), nawet po
przestawieniu dźwigni w położenie R
lub N.
Po ustawieniu dźwigni w położeniu P
lub po wyłączeniu samochodu nie
będzie można już wybrać ani położenia
R ani żadnego biegu do jazdy do
przodu. W takiej sytuacji należy zwrócić
się do ASO marki Fiat.
UWAGA
117)Nie należy nigdy używać położenia P
(Parking) zamiast elektrycznego hamulca
postojowego. Podczas parkowania
samochodu należy zawsze włączać
elektryczny hamulec postojowy, aby
uniknąć przypadkowego przemieszczenia
się samochodu.
118)Jeśli nie zostanie ustawione położenie
P (Parking), samochód może przemieścić
się i spowodować obrażenia osób. Przed
opuszczeniem samochodu należy upewnić
się, że dźwignia zmiany biegów znajduje
się w położeniuPiżeelektryczny hamulec
postojowy jest włączony.119)Nie należy ustawiać dźwigni zmiany
biegów w położeniu N (luz) ani wyłączać
silnika podczas zjazdu samochodem ze
wzniesienia. Taki sposób jazdy jest
niebezpieczny i ogranicza możliwość
interwencji w razie nagłej zmiany w
natężeniu ruchu drogowego lub zmiany
rodzaju nawierzchni drogowej. Istnieje
ryzyko utraty kontroli nad samochodem i
spowodowania wypadku.
120)Nie należy nigdy pozostawiać dzieci w
samochodzie bez nadzoru. Gdy oddalamy
się od samochodu, należy zawsze wyjąć
kluczyk z wyłącznika zapłonu i zabrać go ze
sobą.
UWAGA
41)Przed przestawieniem dźwigni zmiany
biegów z położenia P (Parking) należy
ustawić wyłącznik zapłonu w położeniu
MAR i wcisnąć pedał hamulca. W
przeciwnym razie dźwignia zmiany biegów
może ulec uszkodzeniu.
42)Gdy samochód znajduje się na drodze
pochyłej, należy włączyć zawsze
elektryczny hamulec postojowy PRZED
ustawieniem dźwigni zmiany biegów w
położeniu P.
43)Bieg wsteczny należy włączać tylko w
samochodzie zatrzymanym, gdy silnik
jest na biegu jałowym, a pedał
przyspieszenia w pozycji wyjściowej.
44)Nieprawidłowe posługiwanie się
łopatkami (próba pchnięcia ich w kierunku
deski rozdzielczej), może spowodować
ich uszkodzenie.
135

SYSTEM
START&STOP
Urządzenie Start&Stop wyłącza
automatycznie silnik za każdym razem,
gdy samochód zatrzymuje się i
uruchamia go ponownie, gdy kierowca
zamierza wznowić jazdę.
Zwiększa to sprawność samochodu
poprzez zmniejszenie zużycia paliwa,
emisji gazów szkodliwych i redukcję
hałasu.
121)
45)
TRYBY DZIAŁANIA
Tryby wyłączania się silnika
Wersje z manualną skrzynią biegów
Po zatrzymaniu samochodu silnik
wyłącza się, gdy skrzynia biegów
znajduje się w położeniu luzu i
zwolniony jest pedał sprzęgła.
Wersje z automatyczną skrzynią biegów
Po zatrzymaniu samochodu i
wciśnięciu pedału hamulca silnik
wyłącza się, jeżeli dźwignia wybierania
biegów znajduje się w pozycji innej
niż R.W przypadku zatrzymywania się na
drodze na wzniesieniu wyłączanie
silnika jest nieaktywne, aby dostępne
było działanie funkcji „Hill Hold Control”
(aktywnej tylko przy włączonym silniku).
O wyłączeniu silnika świadczy świecąca
się w zestawie wskaźników lampka
sygnalizacyjna
.
Tryby ponownego uruchamiania się
silnika
Wersje z manualną skrzynią biegów
W celu ponownego uruchomienia
silnika należy nacisnąć pedał sprzęgła.
Jeśli, po wciśnięciu sprzęgła,
samochód nie uruchomi się, należy
ustawić dźwignię zmiany biegów na
luzie i powtórzyć tę procedurę. Gdyby
problem nadal miał miejsce, należy
zwrócić się do ASO marki Fiat.
Wersje z automatyczną skrzynią biegów
Aby ponownie uruchomić silnik, należy
zwolnić pedał hamulca.
Przy wciśniętym hamulcu, jeśli dźwignia
zmiany biegów jest w trybie
automatycznym D (Drive), silnik
uruchomi sie ponownie po
przestawieniu dźwigni w położenie R
(Bieg wsteczny) lub N (Luz) bądź
„AutoStick”.Ponadto przy wciśniętym hamulcu, jeśli
dźwignia zmiany biegów jest w trybie
„AutoStick”, silnik uruchomi się
ponownie po przestawieniu dźwigni w
położenie + lub – albo R (Bieg
wsteczny) lub N (Luz).
W przypadku automatycznego
wyłączenia silnika, po przytrzymaniu
wciśniętego pedału hamulca można
zwolnić hamulec i pozostawić silnik
wyłączony poprzez szybkie ustawienie
dźwigni zmiany biegów w położeniu
P (Parking).
Aby ponownie uruchomić silnik,
wystarczy przestawić dźwignię w
położenie inne niż P.
AKTYWACJA/
DEZAKTYWACJA RĘCZNA
SYSTEMU
Aby uaktywnić/zdezaktywować ręcznie
system, należy nacisnąć przycisk rys.
97 umieszczony na desce rozdzielczej.
Wersje 4x4: przy każdorazowym
ustawieniu - za pośrednictwem
wybieraka MOOD Selector - trybu
„Traction” system Start&Stop jest
wyłączany. Aby uaktywnić go
ponownie, należy nacisnąć przycisk rys.
97. W momencie wyjścia z trybu
„Traction” system Start&Stop przyjmuje
ponownie wybrany wcześniej stan.
136
URUCHOMIENIE I JAZDA

Aktywacja systemu
O aktywacji systemu informuje
zaświecony na wyświetlaczu specjalny
komunikat. W takiej sytuacji dioda
umieszczona na przycisku rys. 97 jest
zgaszona.
Dezaktywacja systemu
Dezaktywacja systemu sygnalizowana
jest przez pojawienie się komunikatu na
wyświetlaczu. W takiej sytuacji dioda
umieszczona na przycisku rys. 97
jest zaświecona.
FUNKCJE
BEZPIECZEŃSTWA
W sytuacji wyłączenia silnika za
pomocą systemu Start&Stop, jeżeli
kierowca odepnie pas bezpieczeństwa i
otworzy drzwi po swojej stronie,
ponowne uruchomienie silnika będzie
możliwe tylko przy użyciu wyłącznika
zapłonu.O takiej sytuacji kierowca jest
informowany zarówno poprzez sygnał
dźwiękowy (brzęczyk) jak i poprzez
komunikat na wyświetlaczu.
UWAGA
121)W przypadku wymiany akumulatora
należy zwracać się zawsze do ASO marki
Fiat. Akumulator należy wymienić na
urządzenie tego samego typu (HEAVY
DUTY) i o jednakowych parametrach.
UWAGA
45)Gdy chcemy osiągnąć komfort
klimatyczny, możliwa jest dezaktywacja
systemu Start&Stop, aby umożliwić ciągłe
funkcjonowanie układu klimatyzacji.
OGRANICZNIK
PRĘDKOŚCI (SPEED
LIMITER)
OPIS
Jest to urządzenie, które umożliwia
ograniczenie prędkości samochodu do
wartości, które kierowca może sam
zaprogramować.
Zaprogramowanie prędkości
maksymalnej możliwe jest zarówno,
gdy samochód stoi jak i wówczas,
kiedy jest w ruchu. Możliwa do
zaprogramowania prędkość minimalna
to 30 km/h.
Gdy urządzenie to jest aktywne,
prędkość samochodu zależy
od naciskania na pedał przyspieszenia,
aż do uzyskania limitu
zaprogramowanej prędkości (patrz opis
w sekcji „Programowanie limitu
prędkości”).
URUCHAMIANIE
URZĄDZENIA
Aby uruchomić to urządzenie, należy na
kierownicy nacisnąć przycisk rys. 98.
97F1B0138C
137

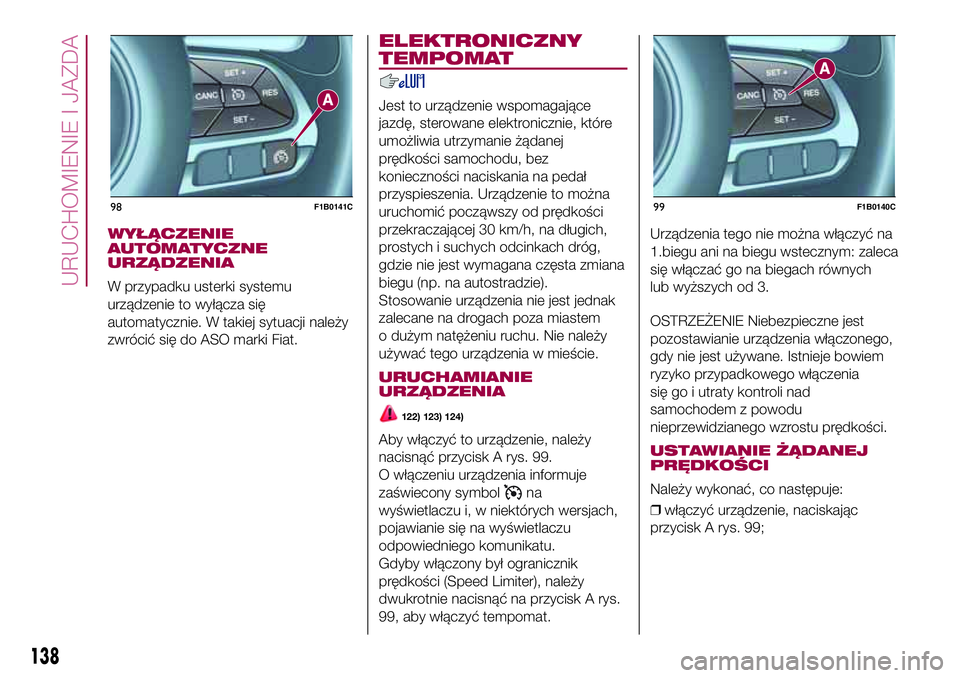

WYŁĄCZENIE
AUTOMATYCZNE
URZĄDZENIA
W przypadku usterki systemu
urządzenie to wyłącza się
automatycznie. W takiej sytuacji należy
zwrócić się do ASO marki Fiat.
ELEKTRONICZNY
TEMPOMAT
Jest to urządzenie wspomagające
jazdę, sterowane elektronicznie, które
umożliwia utrzymanie żądanej
prędkości samochodu, bez
konieczności naciskania na pedał
przyspieszenia. Urządzenie to można
uruchomić począwszy od prędkości
przekraczającej 30 km/h, na długich,
prostych i suchych odcinkach dróg,
gdzie nie jest wymagana częsta zmiana
biegu (np. na autostradzie).
Stosowanie urządzenia nie jest jednak
zalecane na drogach poza miastem
o dużym natężeniu ruchu. Nie należy
używać tego urządzenia w mieście.
URUCHAMIANIE
URZĄDZENIA
122) 123) 124)
Aby włączyć to urządzenie, należy
nacisnąć przycisk A rys. 99.
O włączeniu urządzenia informuje
zaświecony symbol
na
wyświetlaczu i, w niektórych wersjach,
pojawianie się na wyświetlaczu
odpowiedniego komunikatu.
Gdyby włączony był ogranicznik
prędkości (Speed Limiter), należy
dwukrotnie nacisnąć na przycisk A rys.
99, aby włączyć tempomat.Urządzenia tego nie można włączyć na
1.biegu ani na biegu wstecznym: zaleca
się włączać go na biegach równych
lub wyższych od 3.
OSTRZEŻENIE Niebezpieczne jest
pozostawianie urządzenia włączonego,
gdy nie jest używane. Istnieje bowiem
ryzyko przypadkowego włączenia
się go i utraty kontroli nad
samochodem z powodu
nieprzewidzianego wzrostu prędkości.
USTAWIANIE ŻĄDANEJ
PRĘDKOŚCI
Należy wykonać, co następuje:
❒włączyć urządzenie, naciskając
przycisk A rys. 99;
98F1B0141C99F1B0140C
138
URUCHOMIENIE I JAZDA

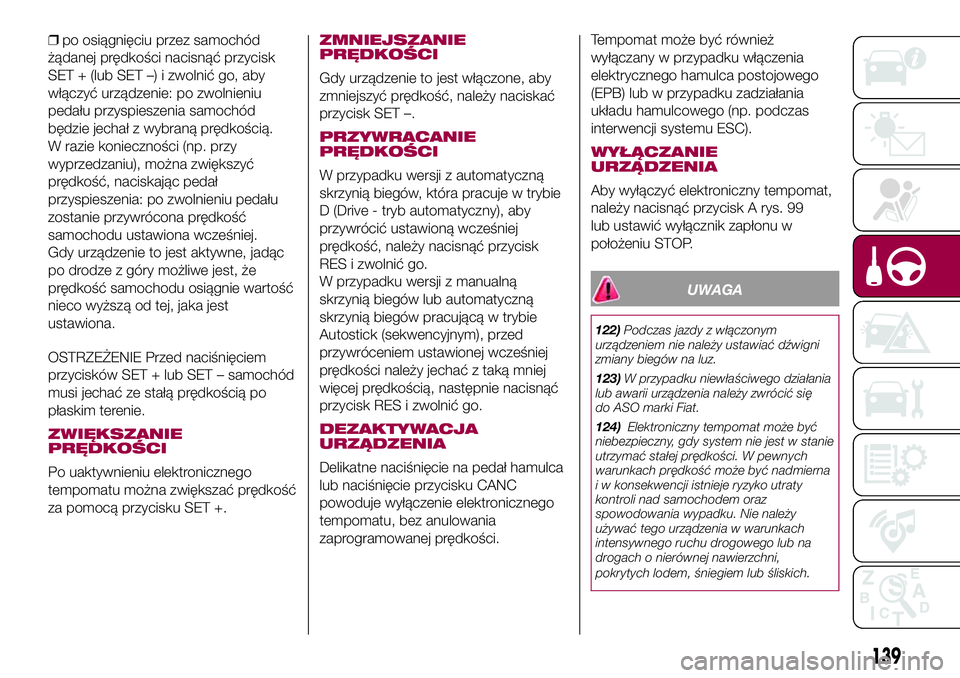

❒po osiągnięciu przez samochód
żądanej prędkości nacisnąć przycisk
SET + (lub SET –) i zwolnić go, aby
włączyć urządzenie: po zwolnieniu
pedału przyspieszenia samochód
będzie jechał z wybraną prędkością.
W razie konieczności (np. przy
wyprzedzaniu), można zwiększyć
prędkość, naciskając pedał
przyspieszenia: po zwolnieniu pedału
zostanie przywrócona prędkość
samochodu ustawiona wcześniej.
Gdy urządzenie to jest aktywne, jadąc
po drodze z góry możliwe jest, że
prędkość samochodu osiągnie wartość
nieco wyższą od tej, jaka jest
ustawiona.
OSTRZEŻENIE Przed naciśnięciem
przycisków SET + lub SET – samochód
musi jechać ze stałą prędkością po
płaskim terenie.
ZWIĘKSZANIE
PRĘDKOŚCI
Po uaktywnieniu elektronicznego
tempomatu można zwiększać prędkość
za pomocą przycisku SET +.
ZMNIEJSZANIE
PRĘDKOŚCI
Gdy urządzenie to jest włączone, aby
zmniejszyć prędkość, należy naciskać
przycisk SET –.
PRZYWRACANIE
PRĘDKOŚCI
W przypadku wersji z automatyczną
skrzynią biegów, która pracuje w trybie
D (Drive - tryb automatyczny), aby
przywrócić ustawioną wcześniej
prędkość, należy nacisnąć przycisk
RES i zwolnić go.
W przypadku wersji z manualną
skrzynią biegów lub automatyczną
skrzynią biegów pracującą w trybie
Autostick (sekwencyjnym), przed
przywróceniem ustawionej wcześniej
prędkości należy jechać z taką mniej
więcej prędkością, następnie nacisnąć
przycisk RES i zwolnić go.
DEZAKTYWACJA
URZĄDZENIA
Delikatne naciśnięcie na pedał hamulca
lub naciśnięcie przycisku CANC
powoduje wyłączenie elektronicznego
tempomatu, bez anulowania
zaprogramowanej prędkości.Tempomat może być również
wyłączany w przypadku włączenia
elektrycznego hamulca postojowego
(EPB) lub w przypadku zadziałania
układu hamulcowego (np. podczas
interwencji systemu ESC).
WYŁĄCZANIE
URZĄDZENIA
Aby wyłączyć elektroniczny tempomat,
należy nacisnąć przycisk A rys. 99
lub ustawić wyłącznik zapłonu w
położeniu STOP.
UWAGA
122)Podczas jazdy z włączonym
urządzeniem nie należy ustawiać dźwigni
zmiany biegów na luz.
123)W przypadku niewłaściwego działania
lub awarii urządzenia należy zwrócić się
do ASO marki Fiat.
124)Elektroniczny tempomat może być
niebezpieczny, gdy system nie jest w stanie
utrzymać stałej prędkości. W pewnych
warunkach prędkość może być nadmierna
i w konsekwencji istnieje ryzyko utraty
kontroli nad samochodem oraz
spowodowania wypadku. Nie należy
używać tego urządzenia w warunkach
intensywnego ruchu drogowego lub na
drogach o nierównej nawierzchni,
pokrytych lodem, śniegiem lub śliskich.
139

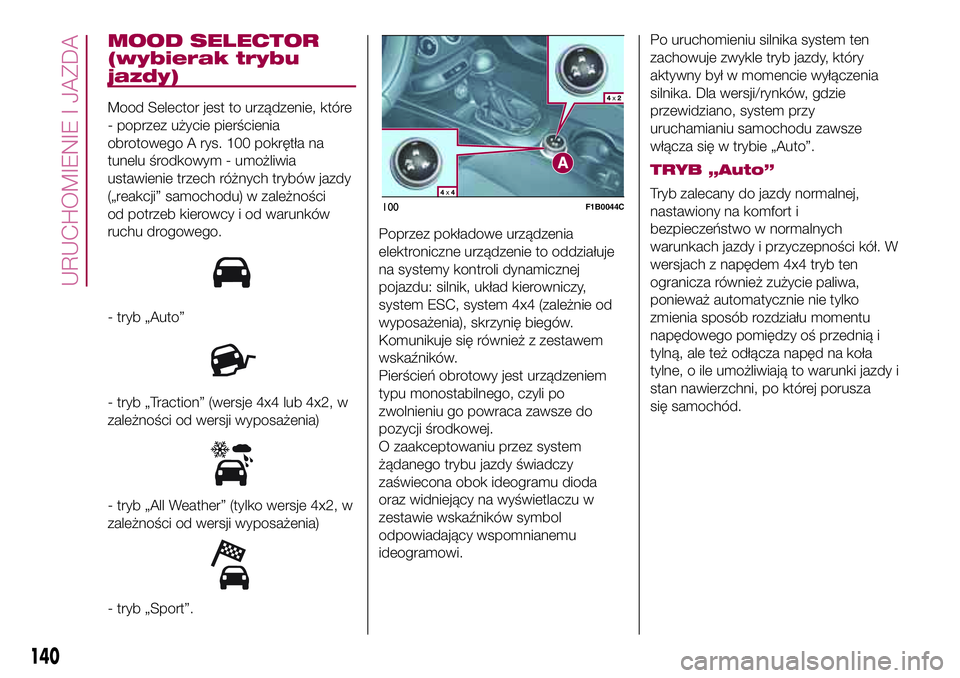

MOOD SELECTOR
(wybierak trybu
jazdy)
Mood Selector jest to urządzenie, które
- poprzez użycie pierścienia
obrotowego A rys. 100 pokrętła na
tunelu środkowym - umożliwia
ustawienie trzech różnych trybów jazdy
(„reakcji” samochodu) w zależności
od potrzeb kierowcy i od warunków
ruchu drogowego.
- tryb „Auto”
- tryb „Traction” (wersje 4x4 lub 4x2, w
zależności od wersji wyposażenia)
- tryb „All Weather” (tylko wersje 4x2, w
zależności od wersji wyposażenia)
- tryb „Sport”.Poprzez pokładowe urządzenia
elektroniczne urządzenie to oddziałuje
na systemy kontroli dynamicznej
pojazdu: silnik, układ kierowniczy,
system ESC, system 4x4 (zależnie od
wyposażenia), skrzynię biegów.
Komunikuje się również z zestawem
wskaźników.
Pierścień obrotowy jest urządzeniem
typu monostabilnego, czyli po
zwolnieniu go powraca zawsze do
pozycji środkowej.
O zaakceptowaniu przez system
żądanego trybu jazdy świadczy
zaświecona obok ideogramu dioda
oraz widniejący na wyświetlaczu w
zestawie wskaźników symbol
odpowiadający wspomnianemu
ideogramowi.Po uruchomieniu silnika system ten
zachowuje zwykle tryb jazdy, który
aktywny był w momencie wyłączenia
silnika. Dla wersji/rynków, gdzie
przewidziano, system przy
uruchamianiu samochodu zawsze
włącza się w trybie „Auto”.
TRYB „Auto”
Tryb zalecany do jazdy normalnej,
nastawiony na komfort i
bezpieczeństwo w normalnych
warunkach jazdy i przyczepności kół. W
wersjach z napędem 4x4 tryb ten
ogranicza również zużycie paliwa,
ponieważ automatycznie nie tylko
zmienia sposób rozdziału momentu
napędowego pomiędzy oś przednią i
tylną, ale też odłącza napęd na koła
tylne, o ile umożliwiają to warunki jazdy i
stan nawierzchni, po której porusza
się samochód.100F1B0044C
140
URUCHOMIENIE I JAZDA

Włączanie
Gdy aktywny jest tryb „Traction/All
Weather”, należy obrócić pierścieniem
w kierunku przeciwnym do ruchu
wskazówek zegara i przytrzymać go w
takim położeniu przez co najmniej pół
sekundy, do momentu zaświecenia
się odnośnej diody i do momentu
wskazania na wyświetlaczu wybranego
trybu jazdy. Wówczas zgaśnie dioda
odnośna do trybu jazdy, który włączony
był wcześniej. Po zwolnieniu pokrętło
powraca w położenie środkowe.
Gdy aktywny jest tryb „Sport”, należy
obrócić pierścieniem w kierunku
zgodnym z ruchem wskazówek zegara
i przytrzymać go w takim położeniu
przez co najmniej pół sekundy, do
momentu zaświecenia się odnośnej
diody i do momentu wskazania na
wyświetlaczu wybranego trybu jazdy.
Wówczas zgaśnie dioda odnośna
do trybu jazdy, który włączony
był wcześniej. Po zwolnieniu pokrętło
powraca w położenie środkowe.

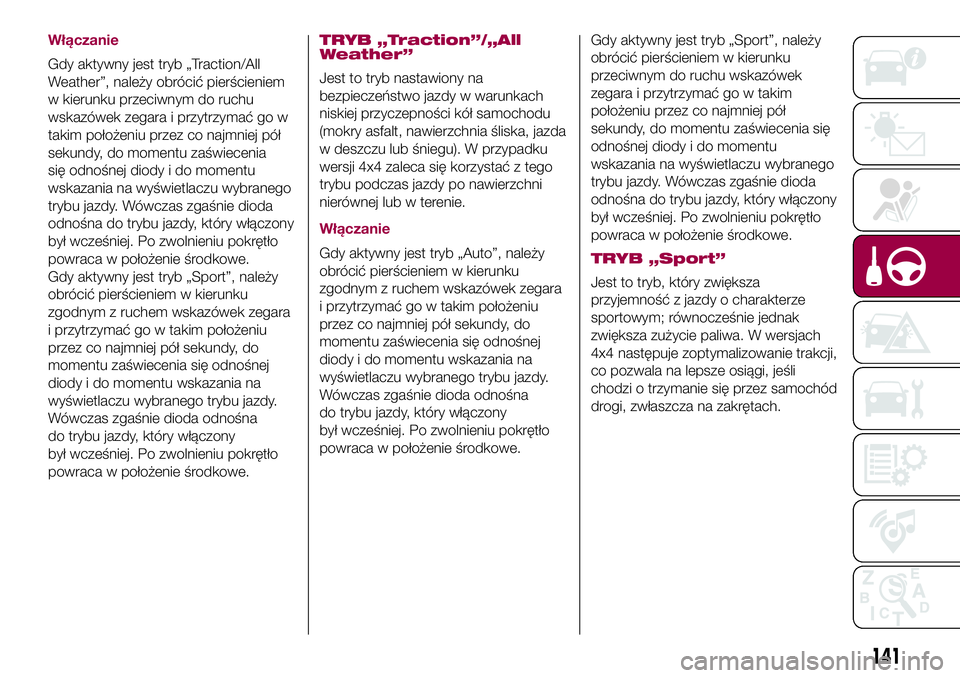

TRYB „Traction”/„All
Weather”
Jest to tryb nastawiony na
bezpieczeństwo jazdy w warunkach
niskiej przyczepności kół samochodu
(mokry asfalt, nawierzchnia śliska, jazda
w deszczu lub śniegu). W przypadku
wersji 4x4 zaleca się korzystać z tego
trybu podczas jazdy po nawierzchni
nierównej lub w terenie.
Włączanie
Gdy aktywny jest tryb „Auto”, należy
obrócić pierścieniem w kierunku
zgodnym z ruchem wskazówek zegara
i przytrzymać go w takim położeniu
przez co najmniej pół sekundy, do
momentu zaświecenia się odnośnej
diody i do momentu wskazania na
wyświetlaczu wybranego trybu jazdy.
Wówczas zgaśnie dioda odnośna
do trybu jazdy, który włączony
był wcześniej. Po zwolnieniu pokrętło
powraca w położenie środkowe.Gdy aktywny jest tryb „Sport”, należy
obrócić pierścieniem w kierunku
przeciwnym do ruchu wskazówek
zegara i przytrzymać go w takim
położeniu przez co najmniej pół
sekundy, do momentu zaświecenia się
odnośnej diody i do momentu
wskazania na wyświetlaczu wybranego
trybu jazdy. Wówczas zgaśnie dioda
odnośna do trybu jazdy, który włączony
był wcześniej. Po zwolnieniu pokrętło
powraca w położenie środkowe.TRYB „Sport”
Jest to tryb, który zwiększa
przyjemność z jazdy o charakterze
sportowym; równocześnie jednak
zwiększa zużycie paliwa. W wersjach
4x4 następuje zoptymalizowanie trakcji,
co pozwala na lepsze osiągi, jeśli
chodzi o trzymanie się przez samochód
drogi, zwłaszcza na zakrętach.
141

Włączanie
Gdy aktywny jest tryb „Auto”, należy
obrócić pierścieniem w kierunku
przeciwnym do ruchu wskazówek
zegara i przytrzymać go w takim
położeniu przez co najmniej pół
sekundy, do momentu zaświecenia się
odnośnej diody i do momentu
wskazania na wyświetlaczu wybranego
trybu jazdy. Wówczas zgaśnie dioda
odnośna do trybu jazdy, który włączony
był wcześniej. Po zwolnieniu pokrętło
powraca w położenie środkowe.
Gdy aktywny jest tryb „Traction/All
Weather”, należy obrócić pierścieniem
w kierunku zgodnym z ruchem
wskazówek zegara i przytrzymać go w
takim położeniu przez co najmniej pół
sekundy, do momentu zaświecenia
się odnośnej diody i do momentu
wskazania na wyświetlaczu wybranego
trybu jazdy. Wówczas zgaśnie dioda
odnośna do trybu jazdy, który włączony
był wcześniej. Po zwolnieniu pokrętło
powraca w położenie środkowe.
SYGNALIZOWANIE
ANOMALII
W razie anomalii związanych zarówno z
systemem jak i z wybierakiem nastąpi
automatyczne zablokowanie
możliwości zmiany trybu. System
automatycznie przejdzie do trybu
„Auto”. W takiej sytuacji na
wyświetlaczu pojawi się specjalne
ostrzeżenie. Należy wówczas możliwie
jak najszybciej udać się do ASO marki
Fiat w celu sprawdzenia systemu.
SYSTEM PARK
ASSIST
CZUJNIKI
125)
46) 47) 48)
Zadaniem znajdujących się w zderzaku
tylnym rys. 101 czujników parkowania
jest rozpoznawanie obecności
przeszkód znajdujących się w pobliżu
części tylnej samochodu.
Czujniki te powiadamiają kierowcę o
obecności przeszkód, emitując
przerywany sygnał dźwiękowy i,
zależnie od wyposażenia, również
sygnały wizualne na wyświetlaczu w
zestawie wskaźników.
101F1B0142C
142
URUCHOMIENIE I JAZDA
