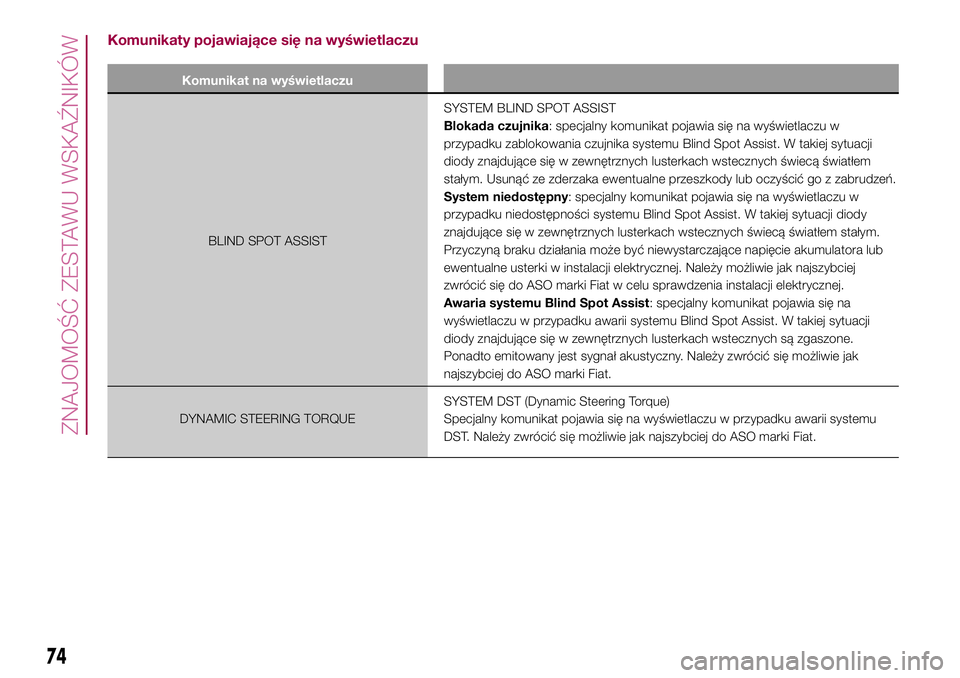

Komunikaty pojawiające się na wyświetlaczu
Komunikat na wyświetlaczu
BLIND SPOT ASSISTSYSTEM BLIND SPOT ASSIST
Blokada czujnika: specjalny komunikat pojawia się na wyświetlaczu w
przypadku zablokowania czujnika systemu Blind Spot Assist. W takiej sytuacji
diody znajdujące się w zewnętrznych lusterkach wstecznych świecą światłem
stałym. Usunąć ze zderzaka ewentualne przeszkody lub oczyścić go z zabrudzeń.
System niedostępny: specjalny komunikat pojawia się na wyświetlaczu w
przypadku niedostępności systemu Blind Spot Assist. W takiej sytuacji diody
znajdujące się w zewnętrznych lusterkach wstecznych świecą światłem stałym.
Przyczyną braku działania może być niewystarczające napięcie akumulatora lub
ewentualne usterki w instalacji elektrycznej. Należy możliwie jak najszybciej
zwrócić się do ASO marki Fiat w celu sprawdzenia instalacji elektrycznej.
Awaria systemu Blind Spot Assist: specjalny komunikat pojawia się na
wyświetlaczu w przypadku awarii systemu Blind Spot Assist. W takiej sytuacji
diody znajdujące się w zewnętrznych lusterkach wstecznych są zgaszone.
Ponadto emitowany jest sygnał akustyczny. Należy zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
DYNAMIC STEERING TORQUESYSTEM DST (Dynamic Steering Torque)
Specjalny komunikat pojawia się na wyświetlaczu w przypadku awarii systemu
DST. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
74
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

SYSTEMY
BEZPIECZEŃSTWA
AKTYWNEGO
W samochodzie znajdują się
następujące urządzenia z zakresu
bezpieczeństwa aktywnego:
❒ABS (Anti-lock Braking System);
❒DTC (Drag Torque Control);
❒ESC (Electronic Stability Control);
❒TC (Traction Control);
❒PBA (Panic Brake Assist);
❒HHC (Hill Hold Control);
❒DST (Dynamic Steering Torque);
❒ERM (Electronic Rollover Mitigation);
❒TSC (Trailer Sway Control).
W celu zapoznania się z działaniem
tych systemów, patrz opis poniżej.
SYSTEM ABS (Anti-lock
Braking System)
Jest to system stanowiący integralną
część układu hamulcowego, który
zapobiega - niezależnie od nawierzchni
drogi i intensywności hamowania -
blokowaniu się, a tym samym
poślizgowi jednego lub więcej kół,
zapewniając w ten sposób kontrolę nad
samochodem, a tym samym krótszą
drogę hamowania, nawet podczas
hamowania awaryjnego.System ten interweniuje podczas
hamowania, gdy koła są bliskie
zablokowania się, zwykle w przypadku
hamowania awaryjnego lub na
nawierzchni o niskiej przyczepności kół,
gdzie blokowanie się może mieć
miejsce częściej.
Ponadto system ten zwiększa
możliwość kontrolowania samochodu
oraz jego stabilność w razie, gdyby
hamowanie miało miejsce na
nawierzchni o różnej przyczepności kół
prawych i kół lewych bądź też na
zakręcie.
Uzupełnieniem układu jest system EBD
(Electronic Braking Force Distribution),
który umożliwia rozdział siły hamowania
pomiędzy koła przednie i tylne.
Interwencja systemu
O interwencji systemu ABS świadczy
delikatne pulsowanie pedału hamulca,
któremu towarzyszy specyficzny hałas:
jest to całkowicie normalne zachowanie
systemu podczas jego interwencji.
31) 32) 33) 34) 35) 36) 37)
SYSTEM DTC (Drag
Torque Control)
System ten interweniuje w razie nagłej
zmiany biegu podczas redukcji lub
w trakcie hamowania z interwencją
systemu ABS, przekazując moment
obrotowy do silnika, a tym samym
zapobiegając nadmiernemu poślizgowi
kół napędzanych, które - przede
wszystkim w warunkach niskiej
przyczepności - mogą blokować się, a
samochód może tracić stabilność.
SYSTEM ESC (Electronic
Stability Control)
System ESC zwiększa kontrolę
kierunkową i stabilność samochodu w
różnych warunkach jazdy.
System ESC koryguje podsterowność i
nadsterowność samochodu,
rozdzielając we właściwy sposób siłę
hamowania kołami. Również moment
generowany przez silnik może być
ograniczany tak, aby zachować
kontrolę nad samochodem.
System ESC wykorzystuje czujniki
zainstalowane w samochodzie, które
interpretują trajektorię, zgodnie z którą
zamierza jechać kierowca i zestawiają
ją z rzeczywistą trajektorią samochodu.
Gdy rzeczywista i żądana trajektoria
różnią się od siebie, system ESC
interweniuje, korygując nadsterowność
lub podsterowność samochodu.
77

❒na drodze z góry: samochód
zatrzymany na drodze o pochyleniu
większym niż 5%, silnik uruchomiony,
pedał hamulca naciśnięty i włączony
bieg wsteczny.
W fazie ruszania centralka systemu
ESC utrzymuje ciśnienie hamowania w
kołach, do osiągnięcia przez silnik
momentu koniecznego do ruszenia lub
przez czas maksymalny 2 sekund,
umożliwiając przesunięcie nogi w
prawo z pedału hamulca na pedał
przyspieszenia.
Po upływie 2 sekund, bez wykonania
ruszenia, system dezaktywuje się
automatycznie, obniżając stopniowo
ciśnienie w układzie hamulcowym.
W czasie tej fazy możliwe jest
usłyszenie typowego odgłosu
odblokowania mechanicznego
hamulców, wskazujące na mający
nastąpić ruch samochodu.
51) 52)
SYSTEM DST (Dynamic
Steering Torque)
Funkcja DST wykorzystuje integrację
systemu ESC z elektronicznym
układem wspomagania kierownicy, aby
zwiększyć poziom bezpieczeństwa
całego samochodu.W sytuacjach krytycznych (hamowanie
na nawierzchniach o różnym stopniu
przyczepności), system ESC, poprzez
funkcję DST, nakazuje układowi
kierowniczemu przekazanie
dodatkowego momentu na kierownicę,
aby zachęcić kierowcę do wykonania
bardziej prawidłowego manewru.
Skoordynowane działanie hamulców i
układu kierowniczego zwiększa
poczucie bezpieczeństwa i kontroli nad
samochodem.
53)
SYSTEM ERM (Electronic
Rollover Mitigation)
System ten monitoruje tendencję do
podnoszenia się kół od podłoża w
przypadku, kiedy kierowca wykonuje
manewry nagłe, takie jak szybkie
uniknięcie przeszkody, przede
wszystkim w nieoptymalnych
warunkach drogowych.Jeśli mają miejsce tego typu
okoliczności, system - poprzez
interwencję w zakresie hamulców i
mocy silnika - ogranicza możliwość
podniesienia się kół od podłoża. Nie ma
jednak możliwości uniknięcia
wywrócenia się samochodu, jeśli
zjawisko to jest spowodowane takimi
sytuacjami jak jazda po wysokich
wzniesieniach bocznych, uderzenia o
obiekty lub inne samochody.
54)
SYSTEM TSC (Trailer
Sway Control)
System ten wykorzystuje szereg
czujników zamontowanych w
samochodzie do wykrywania sytuacji,
w których przyczepa zbyt mocno
kołysze się na boki i podejmowania
niezbędnych środków zaradczych, aby
tego uniknąć.
Aby zrównoważyć efekt przechylenia
przyczepy, system ten może ograniczyć
moc silnika i oddziaływać na
poszczególne koła. System TSC
uaktywnia się automatycznie w
momencie rozpoznania nadmiernego
kołysania przyczepy.
