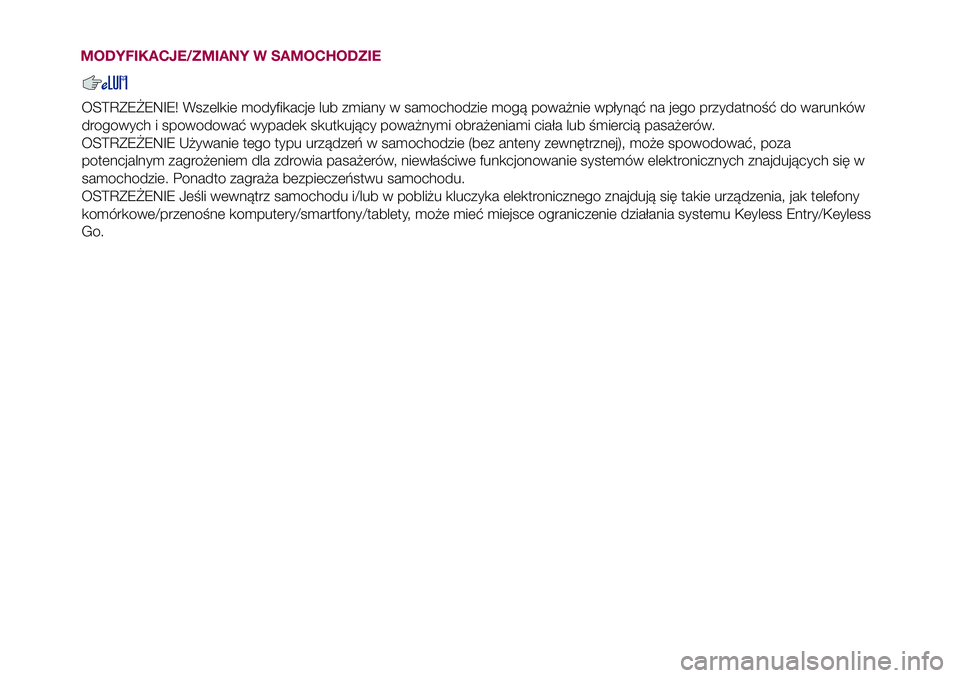

OSTRZEŻENIE! Wszelkie modyfikacje lub zmiany w samochodzie mogą poważnie wpłynąć na jego przydatność do warunków
drogowych i spowodować wypadek skutkujący poważnymi obrażeniami ciała lub śmiercią pasażerów.
OSTRZEŻENIE Używanie tego typu urządzeń w samochodzie (bez anteny zewnętrznej), może spowodować, poza
potencjalnym zagrożeniem dla zdrowia pasażerów, niewłaściwe funkcjonowanie systemów elektronicznych znajdujących się w
samochodzie. Ponadto zagraża bezpieczeństwu samochodu.
OSTRZEŻENIE Jeśli wewnątrz samochodu i/lub w pobliżu kluczyka elektronicznego znajdują się takie urządzenia, jak telefony
komórkowe/przenośne komputery/smartfony/tablety, może mieć miejsce ograniczenie działania systemu Keyless Entry/Keyless
Go.
MODYFIKACJE/ZMIANY W SAMOCHODZIE

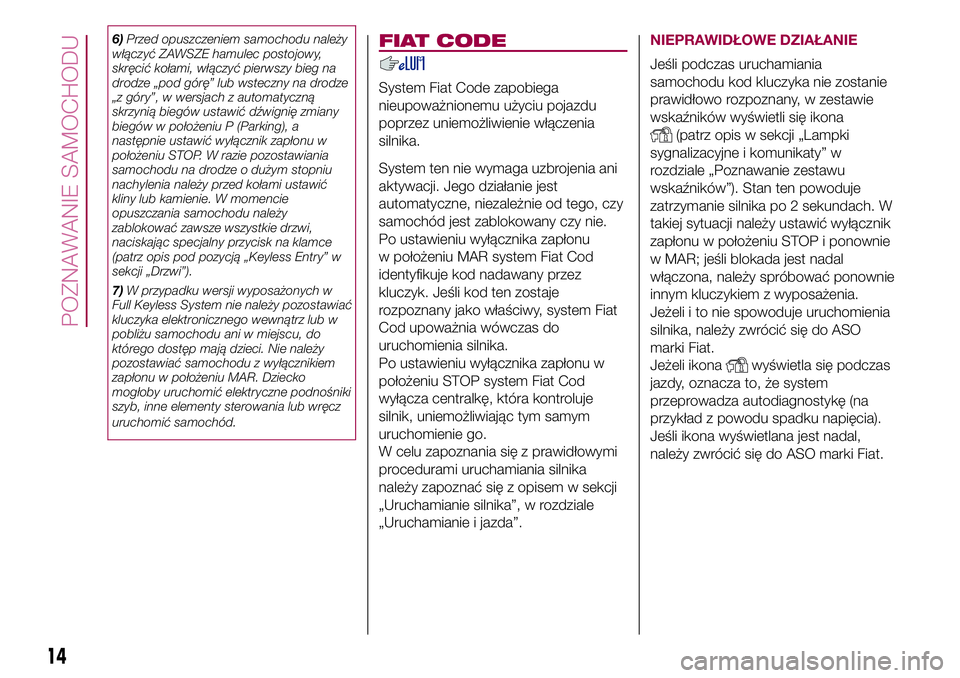

6)Przed opuszczeniem samochodu należy
włączyć ZAWSZE hamulec postojowy,
skręcić kołami, włączyć pierwszy bieg na
drodze „pod górę” lub wsteczny na drodze
„z góry”, w wersjach z automatyczną
skrzynią biegów ustawić dźwignię zmiany
biegów w położeniu P (Parking), a
następnie ustawić wyłącznik zapłonu w
położeniu STOP. W razie pozostawiania
samochodu na drodze o dużym stopniu
nachylenia należy przed kołami ustawić
kliny lub kamienie. W momencie
opuszczania samochodu należy
zablokować zawsze wszystkie drzwi,
naciskając specjalny przycisk na klamce
(patrz opis pod pozycją „Keyless Entry” w
sekcji „Drzwi”).
7)W przypadku wersji wyposażonych w
Full Keyless System nie należy pozostawiać
kluczyka elektronicznego wewnątrz lub w
pobliżu samochodu ani w miejscu, do
którego dostęp mają dzieci. Nie należy
pozostawiać samochodu z wyłącznikiem
zapłonu w położeniu MAR. Dziecko
mogłoby uruchomić elektryczne podnośniki
szyb, inne elementy sterowania lub wręcz
uruchomić samochód.FIAT CODE
System Fiat Code zapobiega
nieupoważnionemu użyciu pojazdu
poprzez uniemożliwienie włączenia
silnika.
System ten nie wymaga uzbrojenia ani
aktywacji. Jego działanie jest
automatyczne, niezależnie od tego, czy
samochód jest zablokowany czy nie.
Po ustawieniu wyłącznika zapłonu
w położeniu MAR system Fiat Cod
identyfikuje kod nadawany przez
kluczyk. Jeśli kod ten zostaje
rozpoznany jako właściwy, system Fiat
Cod upoważnia wówczas do
uruchomienia silnika.
Po ustawieniu wyłącznika zapłonu w
położeniu STOP system Fiat Cod
wyłącza centralkę, która kontroluje
silnik, uniemożliwiając tym samym
uruchomienie go.
W celu zapoznania się z prawidłowymi
procedurami uruchamiania silnika
należy zapoznać się z opisem w sekcji
„Uruchamianie silnika”, w rozdziale
„Uruchamianie i jazda”.
NIEPRAWIDŁOWE DZIAŁANIE
Jeśli podczas uruchamiania
samochodu kod kluczyka nie zostanie
prawidłowo rozpoznany, w zestawie
wskaźników wyświetli się ikona
(patrz opis w sekcji „Lampki
sygnalizacyjne i komunikaty” w
rozdziale „Poznawanie zestawu
wskaźników”). Stan ten powoduje
zatrzymanie silnika po 2 sekundach. W
takiej sytuacji należy ustawić wyłącznik
zapłonu w położeniu STOP i ponownie
w MAR; jeśli blokada jest nadal
włączona, należy spróbować ponownie
innym kluczykiem z wyposażenia.
Jeżeli i to nie spowoduje uruchomienia
silnika, należy zwrócić się do ASO
marki Fiat.
Jeżeli ikona
wyświetla się podczas
jazdy, oznacza to, że system
przeprowadza autodiagnostykę (na
przykład z powodu spadku napięcia).
Jeśli ikona wyświetlana jest nadal,
należy zwrócić się do ASO marki Fiat.
14
POZNAWANIE SAMOCHODU

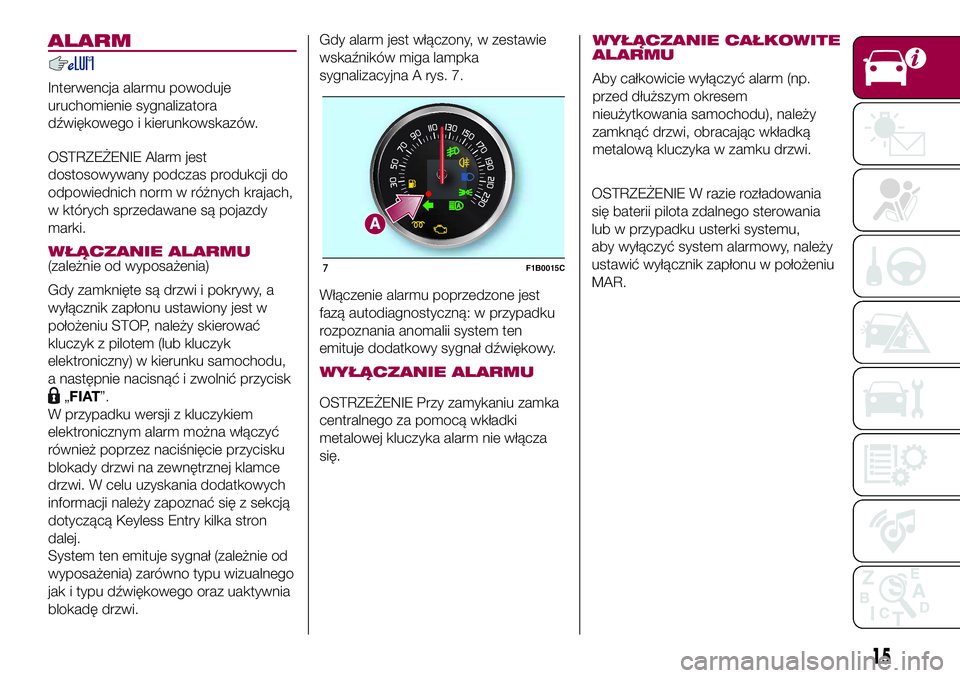

ALARM
Interwencja alarmu powoduje
uruchomienie sygnalizatora
dźwiękowego i kierunkowskazów.
OSTRZEŻENIE Alarm jest
dostosowywany podczas produkcji do
odpowiednich norm w różnych krajach,
w których sprzedawane są pojazdy
marki.
WŁĄCZANIE ALARMU(zależnie od wyposażenia)
Gdy zamknięte są drzwi i pokrywy, a
wyłącznik zapłonu ustawiony jest w
położeniu STOP, należy skierować
kluczyk z pilotem (lub kluczyk
elektroniczny) w kierunku samochodu,
a następnie nacisnąć i zwolnić przycisk
„FIAT”.
W przypadku wersji z kluczykiem
elektronicznym alarm można włączyć
również poprzez naciśnięcie przycisku
blokady drzwi na zewnętrznej klamce
drzwi. W celu uzyskania dodatkowych
informacji należy zapoznać się z sekcją
dotyczącą Keyless Entry kilka stron
dalej.
System ten emituje sygnał (zależnie od
wyposażenia) zarówno typu wizualnego
jak i typu dźwiękowego oraz uaktywnia
blokadę drzwi.Gdy alarm jest włączony, w zestawie
wskaźników miga lampka
sygnalizacyjna A rys. 7.
Włączenie alarmu poprzedzone jest
fazą autodiagnostyczną: w przypadku
rozpoznania anomalii system ten
emituje dodatkowy sygnał dźwiękowy.
WYŁĄCZANIE ALARMU
OSTRZEŻENIE Przy zamykaniu zamka
centralnego za pomocą wkładki
metalowej kluczyka alarm nie włącza
się.
WYŁĄCZANIE CAŁKOWITE
ALARMU
Aby całkowicie wyłączyć alarm (np.
przed dłuższym okresem
nieużytkowania samochodu), należy
zamknąć drzwi, obracając wkładką
metalową kluczyka w zamku drzwi.
OSTRZEŻENIE W razie rozładowania
się baterii pilota zdalnego sterowania
lub w przypadku usterki systemu,
aby wyłączyć system alarmowy, należy
ustawić wyłącznik zapłonu w położeniu
MAR.
7F1B0015C
15

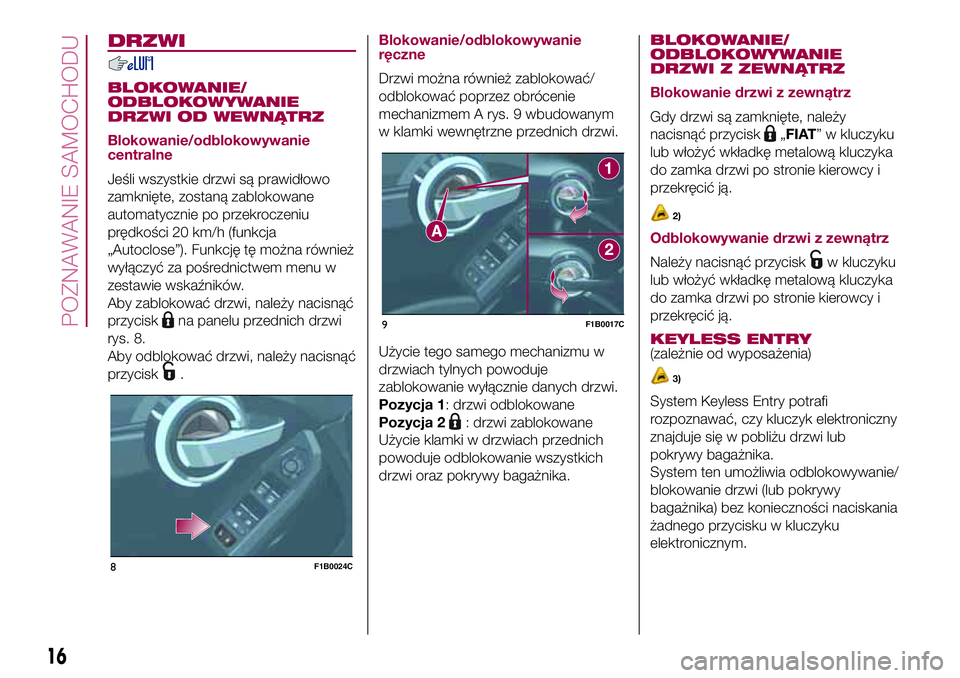

DRZWI
BLOKOWANIE/
ODBLOKOWYWANIE
DRZWI OD WEWNĄTRZ
Blokowanie/odblokowywanie
centralne
Jeśli wszystkie drzwi są prawidłowo
zamknięte, zostaną zablokowane
automatycznie po przekroczeniu
prędkości 20 km/h (funkcja
„Autoclose”). Funkcję tę można również
wyłączyć za pośrednictwem menu w
zestawie wskaźników.
Aby zablokować drzwi, należy nacisnąć
przycisk
na panelu przednich drzwi
rys. 8.
Aby odblokować drzwi, należy nacisnąć
przycisk
.
Blokowanie/odblokowywanie
ręczne
Drzwi można również zablokować/
odblokować poprzez obrócenie
mechanizmem A rys. 9 wbudowanym
w klamki wewnętrzne przednich drzwi.
Użycie tego samego mechanizmu w
drzwiach tylnych powoduje
zablokowanie wyłącznie danych drzwi.
Pozycja 1: drzwi odblokowane
Pozycja 2
: drzwi zablokowane
Użycie klamki w drzwiach przednich
powoduje odblokowanie wszystkich
drzwi oraz pokrywy bagażnika.
BLOKOWANIE/
ODBLOKOWYWANIE
DRZWI Z ZEWNĄTRZ
Blokowanie drzwi z zewnątrz
Gdy drzwi są zamknięte, należy
nacisnąć przycisk
„FIAT” w kluczyku
lub włożyć wkładkę metalową kluczyka
do zamka drzwi po stronie kierowcy i
przekręcić ją.
2)
Odblokowywanie drzwi z zewnątrz
Należy nacisnąć przyciskw kluczyku
lub włożyć wkładkę metalową kluczyka
do zamka drzwi po stronie kierowcy i
przekręcić ją.
KEYLESS ENTRY(zależnie od wyposażenia)
3)
System Keyless Entry potrafi
rozpoznawać, czy kluczyk elektroniczny
znajduje się w pobliżu drzwi lub
pokrywy bagażnika.
System ten umożliwia odblokowywanie/
blokowanie drzwi (lub pokrywy
bagażnika) bez konieczności naciskania
żadnego przycisku w kluczyku
elektronicznym.
8F1B0024C
9F1B0017C
16
POZNAWANIE SAMOCHODU

❒OK: nacisnąć ten przycisk, aby
wejść/wybrać ekrany informacji lub
podmenu danej pozycji z Menu
głównego. Trzymać wciśnięty ten
przycisk przez 1 sekundę, aby
ponownie ustawić wyświetlane/
wybrane funkcje.
MENU GŁÓWNE
Menu składa się z następujących
pozycji:
❒TRIP
❒MOOD SELECTOR / GSI
❒INFO POJAZDU
❒DRIVER ASSIST
❒AUDIO
❒TELEFON
❒NAWIGACJA
❒KOMUNIKATY
❒KONFIG. POJAZDU
Konf. Pojazdu (Zmiana ustawień
samochodu)
Ta pozycja Menu umożliwia
wprowadzenie zmian w ustawieniach
następujących pozycji:
❒„Display”;
❒„Jedn. Pomiaru”;
❒„Godzina & data”;
❒„Bezpieczeństwo”
❒„Bezpieczeń./Pomoc”;
❒„Światła”;❒„Drzwi i blokada drzwi”.
Display
W przypadku wybrania pozycji
„Display” (Wyświetlacz) można wejść
do ustawień/informacji dotyczących
następujących pozycji: „Język”, „Patrz
telefon”, „Patrz nawigacja”,
„Resetowanie automatyczne Trip B”,
„Powtórzenie Mood Selector”.
„Jedn. Pomiaru”
W przypadku wybrania pozycji „Jedn.
Pomiaru” można wybrać jednostkę
miary spośród następujących opcji:
„Imperialny”, „Metryczny”,
„Personalizowany”.
„Godzina & data”
W przypadku wybrania pozycji
„Godzina & data” można wprowadzić
następujące ustawienia: „Regulacja
godz.”, „Format godzin”, „Regulacja
daty”.
„Bezpieczeństwo”
W przypadku wybrania pozycji
„Bezpieczeństwo” można wybrać
następujące ustawienia: „Passenger
AIRBAG”, „Sygnał prędkości”, „Sygnał
pasów bez.”, „Hill Hold Control”.Ustawienie „Passenger AIRBAG”
umożliwia włączenie/wyłączenie
poduszki powietrznej po stronie
pasażera:
❒ochrona pasażera aktywna: dioda
ONna desce rozdzielczej świeci
światłem stałym.
❒ochrona pasażera nieaktywna:
dioda
OFFna desce rozdzielczej
świeci światłem stałym.
„Bezpieczeń./Pomoc”
Jeśli chodzi o możliwe regulacje, należy
zapoznać się z opisem w sekcji
Uconnect™w odpowiednim rozdziale.
„Światła”
W przypadku wybrania pozycji „Światła”
można wybrać następujące ustawienia:
„Oświetl. wewn.”, „Czujnik reflektorów”,
„Follow me”, „Reflekt. przy otwi.”,
„Auto. świat. drog.”, „Światła dzienne”,
„Światła cornering”.
„Drzwi i blokada drzwi”
W przypadku wybrania pozycji „Drzwi i
blokada drzwi” można wybrać
następujące ustawienia: „Autoclose”,
„Odblokow. drzwi wyjś.”, „Światła przy
zamyk.”, „Klakson zamykania”,
„Klakson zdalnie włącz.”, „Zdalne odbl.
drzwi”, „Odblokowanie drzwi” (wersje
z Keyless Entry), „Keyless Entry”.
52
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

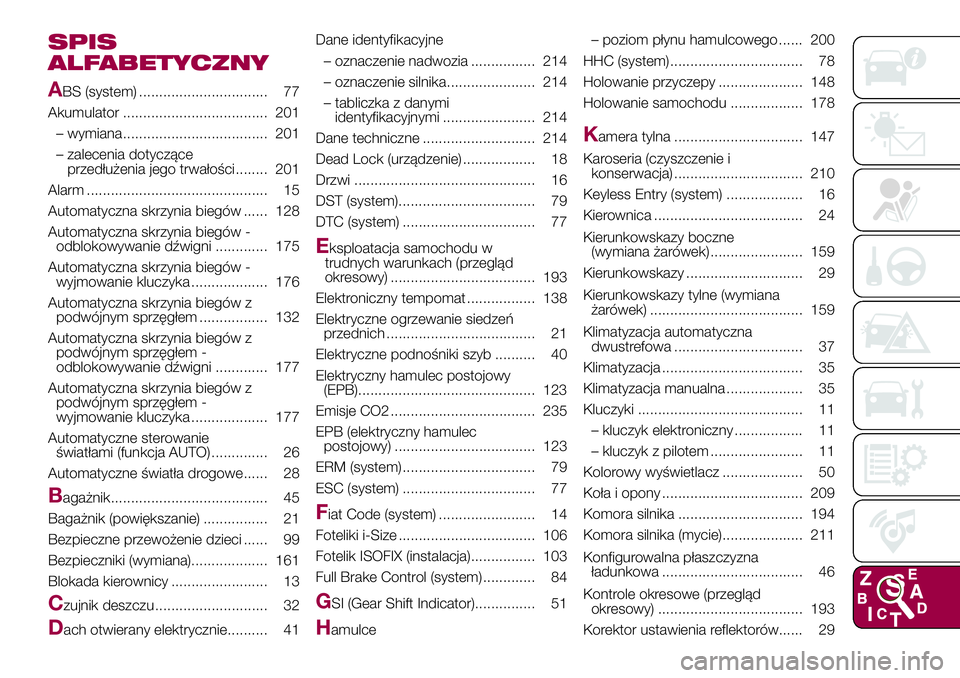

SPIS
ALFABETYCZNY
A
BS (system) ................................ 77
Akumulator .................................... 201
– wymiana.................................... 201
– zalecenia dotyczące
przedłużenia jego trwałości........ 201
Alarm ............................................. 15
Automatyczna skrzynia biegów ...... 128
Automatyczna skrzynia biegów -
odblokowywanie dźwigni ............. 175
Automatyczna skrzynia biegów -
wyjmowanie kluczyka ................... 176
Automatyczna skrzynia biegów z
podwójnym sprzęgłem ................. 132
Automatyczna skrzynia biegów z
podwójnym sprzęgłem -
odblokowywanie dźwigni ............. 177
Automatyczna skrzynia biegów z
podwójnym sprzęgłem -
wyjmowanie kluczyka ................... 177
Automatyczne sterowanie
światłami (funkcja AUTO) .............. 26
Automatyczne światła drogowe...... 28
Bagażnik....................................... 45
Bagażnik (powiększanie) ................ 21
Bezpieczne przewożenie dzieci ...... 99
Bezpieczniki (wymiana)................... 161
Blokada kierownicy ........................ 13
Czujnik deszczu ............................ 32
Dach otwierany elektrycznie.......... 41Dane identyfikacyjne
– oznaczenie nadwozia ................ 214
– oznaczenie silnika...................... 214
– tabliczka z danymi
identyfikacyjnymi ....................... 214
Dane techniczne ............................ 214
Dead Lock (urządzenie) .................. 18
Drzwi ............................................. 16
DST (system).................................. 79
DTC (system) ................................. 77
Eksploatacja samochodu w
trudnych warunkach (przegląd
okresowy) .................................... 193
Elektroniczny tempomat ................. 138
Elektryczne ogrzewanie siedzeń
przednich ..................................... 21
Elektryczne podnośniki szyb .......... 40
Elektryczny hamulec postojowy
(EPB)............................................ 123
Emisje CO2 .................................... 235
EPB (elektryczny hamulec
postojowy) ................................... 123
ERM (system) ................................. 79
ESC (system) ................................. 77
Fiat Code (system) ........................ 14
Foteliki i-Size .................................. 106
Fotelik ISOFIX (instalacja)................ 103
Full Brake Control (system) ............. 84
GSI (Gear Shift Indicator)............... 51
Hamulce– poziom płynu hamulcowego ...... 200
HHC (system)................................. 78
Holowanie przyczepy ..................... 148
Holowanie samochodu .................. 178
Kamera tylna ................................ 147
Karoseria (czyszczenie i
konserwacja) ................................ 210
Keyless Entry (system) ................... 16
Kierownica ..................................... 24
Kierunkowskazy boczne
(wymiana żarówek) ....................... 159
Kierunkowskazy ............................. 29
Kierunkowskazy tylne (wymiana
żarówek) ...................................... 159
Klimatyzacja automatyczna
dwustrefowa ................................ 37
Klimatyzacja ................................... 35
Klimatyzacja manualna ................... 35
Kluczyki ......................................... 11
– kluczyk elektroniczny ................. 11
– kluczyk z pilotem ....................... 11
Kolorowy wyświetlacz .................... 50
Koła i opony ................................... 209
Komora silnika ............................... 194
Komora silnika (mycie).................... 211
Konfigurowalna płaszczyzna
ładunkowa ................................... 46
Kontrole okresowe (przegląd
okresowy) .................................... 193
Korektor ustawienia reflektorów...... 29
