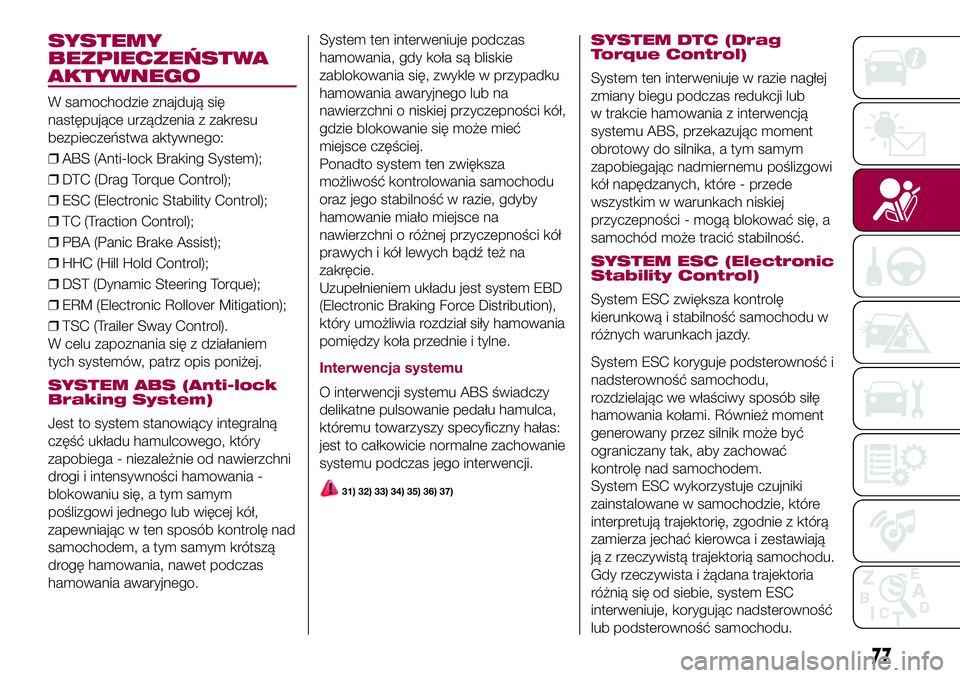

SYSTEMY
BEZPIECZEŃSTWA
AKTYWNEGO
W samochodzie znajdują się
następujące urządzenia z zakresu
bezpieczeństwa aktywnego:
❒ABS (Anti-lock Braking System);
❒DTC (Drag Torque Control);
❒ESC (Electronic Stability Control);
❒TC (Traction Control);
❒PBA (Panic Brake Assist);
❒HHC (Hill Hold Control);
❒DST (Dynamic Steering Torque);
❒ERM (Electronic Rollover Mitigation);
❒TSC (Trailer Sway Control).
W celu zapoznania się z działaniem
tych systemów, patrz opis poniżej.
SYSTEM ABS (Anti-lock
Braking System)
Jest to system stanowiący integralną
część układu hamulcowego, który
zapobiega - niezależnie od nawierzchni
drogi i intensywności hamowania -
blokowaniu się, a tym samym
poślizgowi jednego lub więcej kół,
zapewniając w ten sposób kontrolę nad
samochodem, a tym samym krótszą
drogę hamowania, nawet podczas
hamowania awaryjnego.System ten interweniuje podczas
hamowania, gdy koła są bliskie
zablokowania się, zwykle w przypadku
hamowania awaryjnego lub na
nawierzchni o niskiej przyczepności kół,
gdzie blokowanie się może mieć
miejsce częściej.
Ponadto system ten zwiększa
możliwość kontrolowania samochodu
oraz jego stabilność w razie, gdyby
hamowanie miało miejsce na
nawierzchni o różnej przyczepności kół
prawych i kół lewych bądź też na
zakręcie.
Uzupełnieniem układu jest system EBD
(Electronic Braking Force Distribution),
który umożliwia rozdział siły hamowania
pomiędzy koła przednie i tylne.
Interwencja systemu
O interwencji systemu ABS świadczy
delikatne pulsowanie pedału hamulca,
któremu towarzyszy specyficzny hałas:
jest to całkowicie normalne zachowanie
systemu podczas jego interwencji.
31) 32) 33) 34) 35) 36) 37)
SYSTEM DTC (Drag
Torque Control)
System ten interweniuje w razie nagłej
zmiany biegu podczas redukcji lub
w trakcie hamowania z interwencją
systemu ABS, przekazując moment
obrotowy do silnika, a tym samym
zapobiegając nadmiernemu poślizgowi
kół napędzanych, które - przede
wszystkim w warunkach niskiej
przyczepności - mogą blokować się, a
samochód może tracić stabilność.
SYSTEM ESC (Electronic
Stability Control)
System ESC zwiększa kontrolę
kierunkową i stabilność samochodu w
różnych warunkach jazdy.
System ESC koryguje podsterowność i
nadsterowność samochodu,
rozdzielając we właściwy sposób siłę
hamowania kołami. Również moment
generowany przez silnik może być
ograniczany tak, aby zachować
kontrolę nad samochodem.
System ESC wykorzystuje czujniki
zainstalowane w samochodzie, które
interpretują trajektorię, zgodnie z którą
zamierza jechać kierowca i zestawiają
ją z rzeczywistą trajektorią samochodu.
Gdy rzeczywista i żądana trajektoria
różnią się od siebie, system ESC
interweniuje, korygując nadsterowność
lub podsterowność samochodu.
77

❒Nadsterowność: ma miejsce
wówczas, gdy samochód skręca
bardziej (pod większym kątem) niż żąda
kierowca obracający kierownicą.
❒Podsterowność: ma miejsce
wówczas, gdy samochód skręca mniej
(pod mniejszym kątem) niż żąda
kierowca obracający kierownicą.
Interwencja systemu
O interwencji systemu świadczy
migająca w zestawie wskaźników
lampka sygnalizacyjna
, informująca
kierowcę, że samochód znajduje się
w krytycznych warunkach stabilności i
przyczepności kół do drogi.
38) 39) 40) 41) 42)
SYSTEM TC (Traction
Control)
System ten interweniuje automatycznie
w przypadku poślizgu jednego lub
kilku kół napędzanych, utraty
przyczepności na mokrej nawierzchni
(aquaplaning), przyśpieszania na
drogach o śliskiej nawierzchni, drogach
pokrytych śniegiem lub oblodzonych
itp. W zależności od warunków
poślizgu uaktywniane są dwie różne
strategie kontroli:
❒jeśli poślizg dotyczy obu kół
napędzanych, system ten interweniuje,
ograniczając moc przekazywaną przez
silnik;❒jeśli poślizg dotyczy tylko jednego
koła napędzanego, uaktywnia się
funkcja BLD (Brake Limited Differential),
która automatycznie hamuje kołem,
które się ślizga (symulowane jest
zachowanie samoblokującego
mechanizmu różnicowego). Spowoduje
to zwiększenie przenoszenia momentu
napędowego do koła, które się nie
ślizga. Funkcja ta pozostaje aktywna
również w przypadku wybrania trybów
„Systemy częściowo wyłączone” i
„Systemy wyłączone” (patrz opis na
następnych stronach).
Interwencja systemu
O interwencji systemu świadczy
migająca w zestawie wskaźników
lampka sygnalizacyjna
, informująca
kierowcę, że samochód znajduje się
w krytycznych warunkach stabilności i
przyczepności kół do drogi.
43) 44) 45) 46) 47)
SYSTEM PBA (Panic
Brake Assist)
System PBA zaprojektowano w celu
zwiększenia skuteczności zatrzymania
samochodu podczas hamowania
awaryjnego.System ten rozpoznaje hamowanie
awaryjne poprzez monitoring prędkości
i siły nacisku na pedał hamulca, po
czym zwiększa ciśnienie w układzie
hamulcowym. Pozwala to na skrócenie
drogi hamowania: system PBA stanowi
więc uzupełnienie systemu ABS.
System PBA działa skuteczniej przy
bardzo szybkim naciśnięciu na pedał
hamulca. Ponadto, aby zyskać
maksymalną funkcjonalność tego
systemu, konieczne jest stałe
naciskanie na pedał hamulca podczas
hamowania, a nie hamowanie w
sposób pulsacyjny. Pedał hamulca
należy naciskać tak długo, dopóki
hamowanie nie będzie już wymagane.
System PBA przestaje działać po
zdjęciu nogi z pedału hamulca.
48) 49) 50)
SYSTEM HHC (Hill Hold
Control)
Stanowi integralną część systemu ESC
i ułatwia ruszanie pod górę, a uaktywnia
się automatycznie w następujących
okolicznościach:
❒na drodze pod górę: samochód
zatrzymany na drodze o pochyleniu
większym niż 5%, silnik uruchomiony,
pedał hamulca naciśnięty i skrzynia
biegów na luzie lub włączony bieg inny
niż wsteczny;
78
BEZPIECZEŃSTWO

SYSTEM
START&STOP
Urządzenie Start&Stop wyłącza
automatycznie silnik za każdym razem,
gdy samochód zatrzymuje się i
uruchamia go ponownie, gdy kierowca
zamierza wznowić jazdę.
Zwiększa to sprawność samochodu
poprzez zmniejszenie zużycia paliwa,
emisji gazów szkodliwych i redukcję
hałasu.
121)
45)
TRYBY DZIAŁANIA
Tryby wyłączania się silnika
Wersje z manualną skrzynią biegów
Po zatrzymaniu samochodu silnik
wyłącza się, gdy skrzynia biegów
znajduje się w położeniu luzu i
zwolniony jest pedał sprzęgła.
Wersje z automatyczną skrzynią biegów
Po zatrzymaniu samochodu i
wciśnięciu pedału hamulca silnik
wyłącza się, jeżeli dźwignia wybierania
biegów znajduje się w pozycji innej
niż R.W przypadku zatrzymywania się na
drodze na wzniesieniu wyłączanie
silnika jest nieaktywne, aby dostępne
było działanie funkcji „Hill Hold Control”
(aktywnej tylko przy włączonym silniku).
O wyłączeniu silnika świadczy świecąca
się w zestawie wskaźników lampka
sygnalizacyjna
.
Tryby ponownego uruchamiania się
silnika
Wersje z manualną skrzynią biegów
W celu ponownego uruchomienia
silnika należy nacisnąć pedał sprzęgła.
Jeśli, po wciśnięciu sprzęgła,
samochód nie uruchomi się, należy
ustawić dźwignię zmiany biegów na
luzie i powtórzyć tę procedurę. Gdyby
problem nadal miał miejsce, należy
zwrócić się do ASO marki Fiat.
Wersje z automatyczną skrzynią biegów
Aby ponownie uruchomić silnik, należy
zwolnić pedał hamulca.
Przy wciśniętym hamulcu, jeśli dźwignia
zmiany biegów jest w trybie
automatycznym D (Drive), silnik
uruchomi sie ponownie po
przestawieniu dźwigni w położenie R
(Bieg wsteczny) lub N (Luz) bądź
„AutoStick”.Ponadto przy wciśniętym hamulcu, jeśli
dźwignia zmiany biegów jest w trybie
„AutoStick”, silnik uruchomi się
ponownie po przestawieniu dźwigni w
położenie + lub – albo R (Bieg
wsteczny) lub N (Luz).
W przypadku automatycznego
wyłączenia silnika, po przytrzymaniu
wciśniętego pedału hamulca można
zwolnić hamulec i pozostawić silnik
wyłączony poprzez szybkie ustawienie
dźwigni zmiany biegów w położeniu
P (Parking).
Aby ponownie uruchomić silnik,
wystarczy przestawić dźwignię w
położenie inne niż P.
AKTYWACJA/
DEZAKTYWACJA RĘCZNA
SYSTEMU
Aby uaktywnić/zdezaktywować ręcznie
system, należy nacisnąć przycisk rys.
97 umieszczony na desce rozdzielczej.
Wersje 4x4: przy każdorazowym
ustawieniu - za pośrednictwem
wybieraka MOOD Selector - trybu
„Traction” system Start&Stop jest
wyłączany. Aby uaktywnić go
ponownie, należy nacisnąć przycisk rys.
97. W momencie wyjścia z trybu
„Traction” system Start&Stop przyjmuje
ponownie wybrany wcześniej stan.
