2017 FIAT 500X trip computer

DESKA ROZDZIELCZA
1. Wyloty boczne regulowane 2. Dźwignia lewa: kierunkowskazy, światła drogowe, sygnały świetlne, funkcja Lane change 3. Zestaw wskaźników
4. Elementy sterowania na kierownicy: tempomat, Speed Limiter 5. Dźwignia prawa: wycieraczki/spryskiwacze szyby przedniej/tylnej, ustawianie
poziomu czułości czujnika deszczu 6. Wyświetlacz: radioodtwarzacz /Uconnect™7. System Star&Stop, światła awaryjne, dioda stanu poduszki
powietrznej pasażera 8. Schowek górny chłodzony 9. Poduszka powietrzna przednia po stronie pasażera 10. Wyloty powietrza środkowe
regulowane 11. Schowek dolny 12. Elementy sterowania klimatyzacją 13. Przyciski na konsoli środkowej: ogrzewanie siedzeń, ogrzewanie
kierownicy, panel portu USB + gniazdo AUX i czytnik kart pamięci SD (zależnie od wyposażenia) 14. Poduszka powietrzna kolanowa 15. Wyłącznik
zapłonu (kluczyk lub przycisk) 16. Poduszka powietrzna przednia po stronie kierowcy 17. Elementy sterowania na kierownicy: menu wyświetlacza,
trip computer, multimedia, telefon, rozpoznawanie głosowe 18. Panel przełącznika świateł, korektora ustawienia reflektorów.
1211
2F1B0321C
10

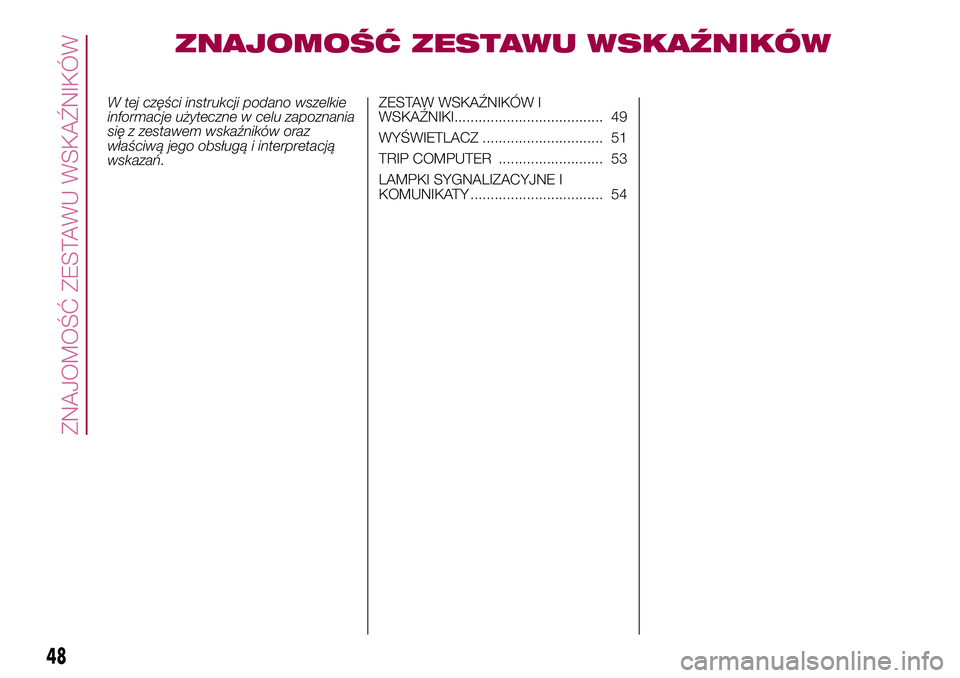

POZNAWANIE SAMOCHODU

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
W tej części instrukcji podano wszelkie
informacje użyteczne w celu zapoznania
się z zestawem wskaźników oraz
właściwą jego obsługą i interpretacją
wskazań.ZESTAW WSKAŹNIKÓW I
WSKAŹNIKI..................................... 49
WYŚWIETLACZ .............................. 51
TRIP COMPUTER .......................... 53
LAMPKI SYGNALIZACYJNE I
KOMUNIKATY ................................. 54
48
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

TRIP COMPUTER
„Trip computer“ umożliwia wyświetlanie
- gdy wyłącznik zapłonu znajduje się
w położeniu MAR - wartości
dotyczących stanu funkcjonowania
samochodu.
Funkcja ta składa się z dwóch
oddzielnych trybów, nazywanych „Trip
A” i „Trip B”, w których monitorowane
są dane z „podróży całkowitej”
samochodu (trasy), w sposób
niezależny jeden od drugiego.
„Trip A” i „Trip B” umożliwiają
wyświetlanie następujących wartości:
❒Odległość przejechana
❒Średnie zużycie paliwa
❒Średnia prędkość
❒Czas podróży (czas jazdy)W celu zresetowania tych wartości
należy nacisnąć i przytrzymać wciśnięty
przycisk OKrys. 56 na kierownicy.
UwagaWielkości „Zasięg” i „Chwilowe
zużycie paliwa” nie można wyzerować.
56F1B0184C
53

USŁUGI Uconnect™ LIVE
Po naciśnięciu przycisku APPS
następuje wejście do menu, w którym
znajdują się wszystkie funkcje
aplikacyjne systemu, jak na przykład:
Trip Computer, Nastawienia, Kompas (o
ile dostępny jest system nawigacji),
AplikacjeUconnect™LIVE.
Jeśli pojawia się ikonaUconnect™
LIVE, system przystosowany jest
do powiązanych usług i umożliwia
korzystanie z aplikacji bezpośrednio za
pośrednictwem radioodtwarzacza,
dzięki czemu obsługa samochodu jest
skuteczniejsza i bardziej
zaawansowana. Dostępność
poszczególnych aplikacji zależy od
konfiguracji samochodu i od rynku, na
którym go zakupiono.
Aby skorzystać z usługUconnect™
LIVE, należy:
❒pobraćApp Uconnect™LIVEz
„App Store” lub z „Google Play” na
swój kompatybilny smartfon,
upewniając się, że włączony jest
komórkowy transfer danych
❒zarejestrować się, poprzezApp
Uconnect™LIVE, na stronie
internetowej www.driveuconnect.eu lub
na stronie www.fiat.it
❒uruchomićApp Uconnect™LIVE
na smartfonie i wprowadzić swoje dane
uwierzytelniające.Aby uzyskać więcej informacji o
usługach dostępnych na swoim rynku,
należy zapoznać się ze stroną
internetową www.driveuconnect.eu.
Pierwszy dostęp do
usług w samochodzie
Po uruchomieniuApp Uconnect™
LIVEi wprowadzeniu swoich danych
uwierzytelniających, aby wejść do usług
Uconnect™LIVEw samochodzie,
konieczne jest sparowanie poprzez
Bluetooth® posiadanego smartfona i
radioodtwarzacza, jak opisano w
rozdziale „Rejestracja telefonu
komórkowego”. Lista obsługiwanych
telefonów dostępna jest na stronie
www.driveuconnect.eu.
Po wykonaniu sparowania i naciśnięciu
ikonyUconnect™LIVEna
wyświetlaczu będzie można wejść do
powiązanych usług.
Po ukończeniu procesu aktywacji na
wyświetlaczu pojawi się specjalny
komunikat. W przypadku usług, które
wymagałyby profilu osobistego,
możliwe będzie powiązanie własnych
kont poprzezApp Uconnect™LIVE
lub swój obszar zastrzeżony na stronie
www.driveuconnect.eu.
OSTRZEŻENIE Dostępność aplikacji
my:Car nie zastępuje informacji
opisanych w Instrukcji obsługi
samochodu.
Użytkownik
niepowiązany
Jeśli telefon nie zostanie sparowany z
Bluetooth®, po naciśnięciu na przy-
ciskUconnect™w menu systemu
ikony będą nieaktywne, z wyjątkiem
eco:Drive™.
Więcej szczegółów o funkcjach
eco:Drive™dostępnych jest w
odrębnym rozdziale.
Ustawienia usług
Uconnect™ LIVE, którymi
można zarządzać za
pomocą
radioodtwarzacza
Poprzez menu radioodtwarzacza
przeznaczone do obsługi usług
Uconnect™LIVEmożna wejść do
sekcji ustawień, naciskając na ikonę
. W tej sekcji można sprawdzić
opcje systemu i zmienić je wedle
własnych preferencji.
Aktualizacje systemu
Gdyby dostępna była aktualizacja
systemuUconnect™LIVEpodczas
korzystania z usługUconnect™LIVE
na wyświetlaczu pojawi się specjalny
komunikat.
255

UwagaW przypadku niektórych
telefonów komórkowych, aby
udostępnić funkcję głosowego
odczytywania wiadomości SMS,
konieczne jest włączenie w telefonie
opcji powiadamiania SMS; opcja ta
zwykle w każdym telefonie znajduje się
w menu połączeńBluetooth® dla
urządzenia zarejestrowanego jako
Uconnect™. Po włączeniu tej funkcji w
telefonie komórkowym należy odłączyć
i ponownie połączyć telefon przez sys-
temUconnect™, aby nastąpiło rzec-
zywiste uaktywnienie jej.
TRYB APLIKACJI
Nacisnąć na panelu przycisk APPS, aby
wyświetlić na ekranie następujące
ustawienia:
❒Tryb Media/Radio
❒Zegar
❒Informacje ogólne
❒Kompas
❒Trip
❒Uconnect™LIVE(zależnie od
wyposażenia) (aby uzyskać więcej
informacji, patrz sekcjaUconnect™5"
Radio LIVE /Uconnect™5" Radio
Nav LIVE)
Tryb Multimedia/Radio
Poprzez naciśnięcie przycisku
graficznego z lewej strony wyświetlacza
można wyświetlić na ekranie informacje
dotyczące trybu Multimedia i Radio.
Zegar
Naciskając na godzinę w górnej,
środkowej części wyświetlacza, można
ustawić godzinę.
Informacje ogólne
W środkowej części ekranu
wyświetlane są informacje ogólne o
samochodzie:
❒wartość temperatury zewnętrznej,
wyrażana w wybranej jednostce miary;
❒poziom baterii w telefonie
komórkowym (jeśli podłączony jest
telefon komórkowy);
❒ikona
(jeśli podłączone jest
urządzenieBluetooth®);
❒siła sygnału z sieci komórkowej (jeśli
podłączony jest telefon komórkowy).
Kompas
Poprzez naciśnięcie przycisku
graficznego „Compass” (Kompas)
można wyświetlić na ekranie kierunek,
w jakim się zmierza, a także informacje
dotyczące trybu Nawigacja.
Trip
Poprzez naciśnięcie przycisku
graficznego „Trip” można wejść do
ekranów z informacjami Trip Computera
przetwarzanymi przez zestaw
wskaźników.
UconnectTMLIVE(zależnie od wyposażenia)
Poprzez naciśnięcie przycisku
graficznego „Uconnect™LIVE”
można wejść do usługUconnect™
LIVE. W celu uzyskania dodatkowych
informacji, patrz opis w sekcji
Uconnect™5" Radio LIVE/
Uconnect™5" Radio Nav LIVE.
NASTAWIENIA
Aby wyświetlić na ekranie menu
nastawień, należy nacisnąć na panelu
przycisk
.
UWAGA Sposób wyświetlania pozycji
menu może być różny w zależności od
wersji.
Menu składa się z następujących
pozycji:
❒Display (Wyświetlacz);
❒Units of measurement (Jednostki
miary);
❒Voice Commands (Polecenia
głosowe);
❒Time & Date (Czas i data);
274
MULTIMEDIA

❒„Daytime Running Lights” (Światła
dzienne): włączanie/wyłączanie świateł
do jazdy dziennej (zależnie od
wyposażenia);
❒„High Beams Auto Dim”
(Automatyczne światła drogowe) -
zależnie od wyposażenia: umożliwia
wyłączenie świateł drogowych, gdy mija
się pojazd jadący z przeciwnego
kierunku;
❒„Flash Lights w/Lock” (Światła przy
zamykaniu) - zależnie od wyposażenia:
umożliwia włączenie mignięcia świateł
przy zamykaniu drzwi.
MENU GŁÓWNE
NAWIGACJI
OSTRZEŻENIE Mapy nawigacji są
wstępnie załadowane do systemu, w
związku z czym nie jest wymagane
żadne wsparcie zewnętrzne.
Aby włączyć Menu główne nawigacji,
należy nacisnąć przycisk NAV na
panelu systemu, a następnie nacisnąć
jeden z następujących przycisków
graficznych:
❒„Where to?” (Dokąd?): aby odnaleźć
lub kierować się do danego miejsca
docelowego;
❒„View map” (Wyświetl mapę): aby
wyświetlić na ekranie mapę;❒„Information” (Informacje): aby
wyświetlić na ekranie informacje
dotyczące nawigacji;
❒„Emergency” (Sytuacja awaryjna):
aby odnaleźć szpitale lub komisariaty
policji znajdujące się w pobliżu miejsca
docelowego. Można również wyświetlić
aktualną pozycję samochodu i zapisać
w swoich ulubionych („Favourites”)
miejsca, w których znajdują się szpitale
czy posterunki policji.
WIDOK MAPY
Aby wyświetlić na ekranie mapę dla
aktualnej pozycji samochodu, w Menu
głównym nawigacji należy nacisnąć
przycisk graficzny „View Map” (Wyświetl
mapę).
Gdy mapa wyświetlana jest na ekranie,
dostępne są następujące opcje:
❒„Menu”: aby powrócić do Menu
głównego nawigacji, należy nacisnąć
ten przycisk graficzny;
❒„+/–”: aby powiększyć/pomniejszyć
mapę (nie ma możliwości
powiększania/pomniejszania dróg
podrzędnych), należy nacisnąć przycisk
graficzny „+" lub „–”;❒„Time of Arrival (Godzina dotarcia
na miejsce)/Time to Destination
(Czas pozostały do miejsca
docelowego)/Distance (Odległość)”
(tylko podczas nawigacji): aby
wyświetlić jedną z następujących opcji,
w górnej części wyświetlacza należy
nacisnąć ten przycisk graficzny: „Time
of Arrival” (Godzina dotarcia na
miejsce), „Time to Destination” (Czas
pozostały do miejsca docelowego),
„Distance” (Odległość).
❒„Turn List” (Lista zakrętów)(tylko
podczas nawigacji): nacisnąć w górnej,
środkowej części wyświetlacza listę
zakrętów występujących w ramach
trasy. Wybrać jedną z następujących
opcji: „Show on Map” (Pokaż na mapie)
lub „Avoid Street” (Omiń ulicę).
❒„Options” (Opcje): nacisnąć ten
przycisk graficzny, aby wyświetlić opcje
wyświetlania mapy.
INFORMACJE
Aby wybrać jedną z poniższych
informacji, w Menu głównym nawigacji
należy nacisnąć przycisk graficzny
„Information” (Informacje):
❒Where Am I? (Gdzie jestem?)
❒Traffic (Ruch drogowy)
❒Trip computer (Komputer trasy)
277

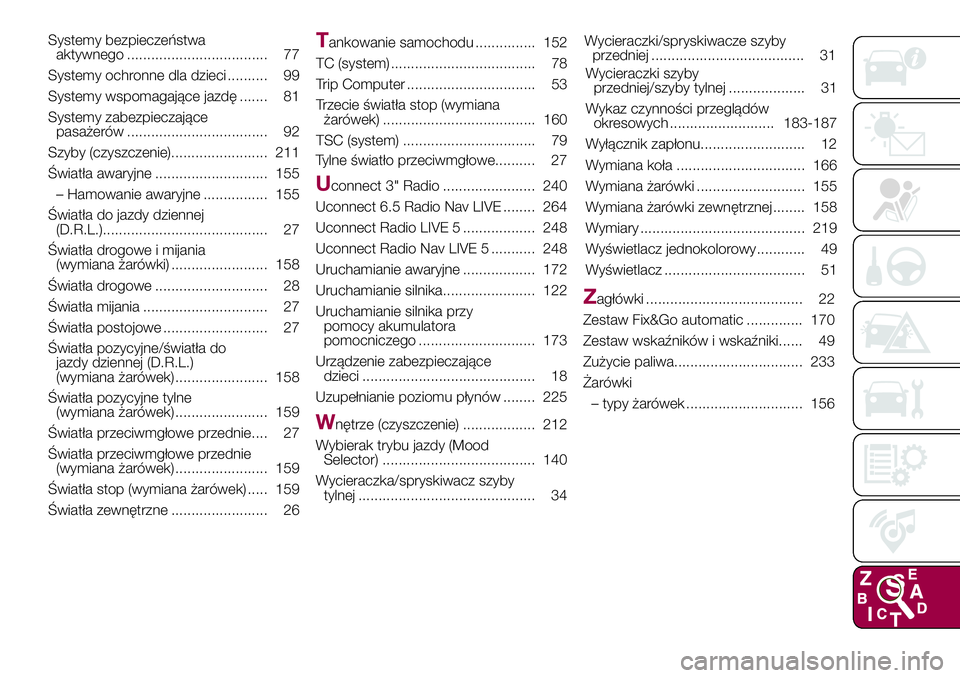

Systemy bezpieczeństwa
aktywnego ................................... 77
Systemy ochronne dla dzieci .......... 99
Systemy wspomagające jazdę ....... 81
Systemy zabezpieczające
pasażerów ................................... 92
Szyby (czyszczenie)........................ 211
Światła awaryjne ............................ 155
– Hamowanie awaryjne ................ 155
Światła do jazdy dziennej
(D.R.L.)......................................... 27
Światła drogowe i mijania
(wymiana żarówki) ........................ 158
Światła drogowe ............................ 28
Światła mijania ............................... 27
Światła postojowe .......................... 27
Światła pozycyjne/światła do
jazdy dziennej (D.R.L.)
(wymiana żarówek) ....................... 158
Światła pozycyjne tylne
(wymiana żarówek) ....................... 159
Światła przeciwmgłowe przednie.... 27
Światła przeciwmgłowe przednie
(wymiana żarówek) ....................... 159
Światła stop (wymiana żarówek) ..... 159
Światła zewnętrzne ........................ 26Tankowanie samochodu ............... 152
TC (system) .................................... 78
Trip Computer ................................ 53
Trzecie światła stop (wymiana
żarówek) ...................................... 160
TSC (system) ................................. 79
Tylne światło przeciwmgłowe.......... 27
Uconnect 3" Radio ....................... 240
Uconnect 6.5 Radio Nav LIVE ........ 264
Uconnect Radio LIVE 5 .................. 248
Uconnect Radio Nav LIVE 5 ........... 248
Uruchamianie awaryjne .................. 172
Uruchamianie silnika....................... 122
Uruchamianie silnika przy
pomocy akumulatora
pomocniczego ............................. 173
Urządzenie zabezpieczające
dzieci ........................................... 18
Uzupełnianie poziomu płynów ........ 225
Wnętrze (czyszczenie) .................. 212
Wybierak trybu jazdy (Mood
Selector) ...................................... 140
Wycieraczka/spryskiwacz szyby
tylnej ............................................ 34Wycieraczki/spryskiwacze szyby
przedniej ...................................... 31
Wycieraczki szyby
przedniej/szyby tylnej ................... 31
Wykaz czynności przeglądów
okresowych .......................... 183-187
Wyłącznik zapłonu.......................... 12
Wymiana koła ................................ 166
Wymiana żarówki ........................... 155
Wymiana żarówki zewnętrznej ........ 158
Wymiary ......................................... 219
Wyświetlacz jednokolorowy............ 49
Wyświetlacz ................................... 51
Zagłówki ....................................... 22
Zestaw Fix&Go automatic .............. 170
Zestaw wskaźników i wskaźniki...... 49
Zużycie paliwa................................ 233
Żarówki
– typy żarówek ............................. 156
