Włączanie
Czujniki uruchamiają się automatycznie
przy włączaniu biegu wstecznego. W
miarę zmniejszania się odległości od
przeszkody znajdującej się z tyłu
samochodu, odpowiednio zwiększa się
częstotliwość sygnalizacji akustycznej.
Sygnalizacja akustyczna
Po włączeniu biegu wstecznego w
przypadku obecności przeszkody z tyłu
uaktywnia się sygnalizacja akustyczna,
która zmienia się wraz odległością
zderzaka od przeszkody.
Częstotliwość sygnalizacji akustycznej:
❒zwiększa się w miarę zmniejszania się
odległości między samochodem i
przeszkodą;
❒ulega zmianie na ciągłą, kiedy
odległość między samochodem a
przeszkodą jest mniejsza niż około 30
cm;
❒pozostaje na stałym poziomie, jeżeli
odległość pomiędzy samochodem a
przeszkodą nie zmienia się. Jeśli
sytuacja taka dotyczy czujników
bocznych, sygnał jest przerywany po
około 3 sekundach w celu uniknięcia,
na przykład, emisji sygnałów w
przypadku manewrów wzdłuż muru.
❒ustaje natychmiast, jeżeli odległość
od przeszkody zwiększa się.Gdy system emituje sygnał dźwiękowy,
poziom głośności systemu
Uconnect™, jest automatycznie
obniżany.
Rozpoznawane odległości
Jeżeli czujniki rozpoznają kilka
przeszkód, brana pod uwagę jest tylko
ta z nich, która jest najbliżej.
Wskazania na wyświetlaczu
Wskazania dotyczące systemu Park
Assist pojawiają się na wyświetlaczu
zestawu wskaźników tylko wówczas,
jeśli w Menu „Ustawienia” systemu
Uconnect™wybrano pozycję „Sygnał
dźwiękowy i wskazanie na
wyświetlaczu” (w celu uzyskania
dodatkowych informacji, patrz opis w
specjalnym rozdziale).
System ten sygnalizuje obecność
przeszkody poprzez wyświetlanie
pojedynczego łuku w jednym z
możliwych obszarów, w zależności od
odległości danego obiektu i od jego
położenia względem samochodu. Jeśli
przeszkodę rozpoznano w obszarze
środkowym tylnym, na wyświetlaczu
pojawi się, w miarę zbliżania się do
przeszkody, pojedynczy łuk, który
najpierw świeci światłem stałym, a
następnie miga; jednocześnie
emitowany jest sygnał dźwiękowy.
DZIAŁANIE PODCZAS
HOLOWANIA PRZYCZEPY
49)Działanie czujników jest wyłączane
automatycznie wraz z włożeniem
przewodu elektrycznego przyczepy do
gniazda haka holowniczego w
samochodzie.
Czujniki automatycznie uaktywniają się
ponownie po wyjęciu wtyczki z
przewodami przyczepy. Przed użyciem
systemu Park Assist zaleca się
wymontować z samochodu zespół
haka holowniczego i odnośne
mocowanie. Nieprzestrzeganie
powyższego zalecenia może
doprowadzić do obrażeń ciała osób lub
uszkodzeń samochodu bądź innych
przedmiotów, ponieważ podczas
emitowania stałego sygnału
dźwiękowego hak holowniczy już
znajduje się dużo bliżej przeszkody niż
zderzak tylny.
OSTRZEŻENIA OGÓLNE
Poniżej podajemy kilka warunków, jakie
mogą wpływać na działanie czujników
parkowania:
❒zmniejszona czułość czujników i
zmniejszenie osiągów systemu
wspomagającego parkowanie mogą
być spowodowane obecnością na
powierzchni czujników: lodu, śniegu,
błota, nadmiernej ilości lakieru itp.;
143

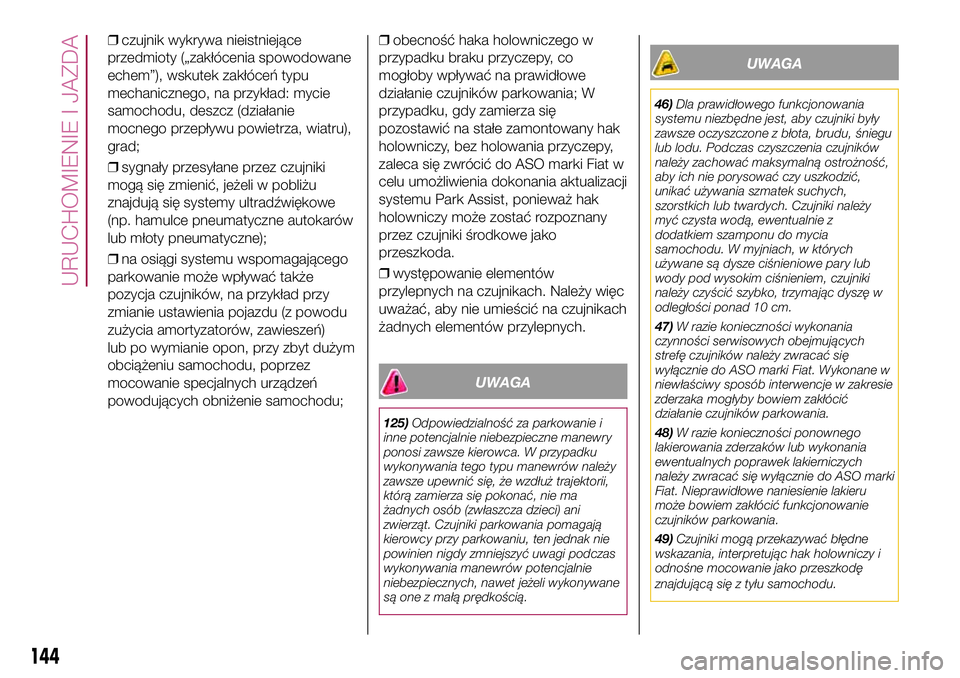

❒czujnik wykrywa nieistniejące
przedmioty („zakłócenia spowodowane
echem”), wskutek zakłóceń typu
mechanicznego, na przykład: mycie
samochodu, deszcz (działanie
mocnego przepływu powietrza, wiatru),
grad;
❒sygnały przesyłane przez czujniki
mogą się zmienić, jeżeli w pobliżu
znajdują się systemy ultradźwiękowe
(np. hamulce pneumatyczne autokarów
lub młoty pneumatyczne);
❒na osiągi systemu wspomagającego
parkowanie może wpływać także
pozycja czujników, na przykład przy
zmianie ustawienia pojazdu (z powodu
zużycia amortyzatorów, zawieszeń)
lub po wymianie opon, przy zbyt dużym
obciążeniu samochodu, poprzez
mocowanie specjalnych urządzeń
powodujących obniżenie samochodu;❒obecność haka holowniczego w
przypadku braku przyczepy, co
mogłoby wpływać na prawidłowe
działanie czujników parkowania; W
przypadku, gdy zamierza się
pozostawić na stałe zamontowany hak
holowniczy, bez holowania przyczepy,
zaleca się zwrócić do ASO marki Fiat w
celu umożliwienia dokonania aktualizacji
systemu Park Assist, ponieważ hak
holowniczy może zostać rozpoznany
przez czujniki środkowe jako
przeszkoda.
❒występowanie elementów
przylepnych na czujnikach. Należy więc
uważać, aby nie umieścić na czujnikach
żadnych elementów przylepnych.
UWAGA
125)Odpowiedzialność za parkowanie i
inne potencjalnie niebezpieczne manewry
ponosi zawsze kierowca. W przypadku
wykonywania tego typu manewrów należy
zawsze upewnić się, że wzdłuż trajektorii,
którą zamierza się pokonać, nie ma
żadnych osób (zwłaszcza dzieci) ani
zwierząt. Czujniki parkowania pomagają
kierowcy przy parkowaniu, ten jednak nie
powinien nigdy zmniejszyć uwagi podczas
wykonywania manewrów potencjalnie
niebezpiecznych, nawet jeżeli wykonywane
są one z małą prędkością.
UWAGA
46)Dla prawidłowego funkcjonowania
systemu niezbędne jest, aby czujniki były
zawsze oczyszczone z błota, brudu, śniegu
lub lodu. Podczas czyszczenia czujników
należy zachować maksymalną ostrożność,
aby ich nie porysować czy uszkodzić,
unikać używania szmatek suchych,
szorstkich lub twardych. Czujniki należy
myć czysta wodą, ewentualnie z
dodatkiem szamponu do mycia
samochodu. W myjniach, w których
używane są dysze ciśnieniowe pary lub
wody pod wysokim ciśnieniem, czujniki
należy czyścić szybko, trzymając dyszę w
odległości ponad 10 cm.
47)W razie konieczności wykonania
czynności serwisowych obejmujących
strefę czujników należy zwracać się
wyłącznie do ASO marki Fiat. Wykonane w
niewłaściwy sposób interwencje w zakresie
zderzaka mogłyby bowiem zakłócić
działanie czujników parkowania.
48)W razie konieczności ponownego
lakierowania zderzaków lub wykonania
ewentualnych poprawek lakierniczych
należy zwracać się wyłącznie do ASO marki
Fiat. Nieprawidłowe naniesienie lakieru
może bowiem zakłócić funkcjonowanie
czujników parkowania.
49)Czujniki mogą przekazywać błędne
wskazania, interpretując hak holowniczy i
odnośne mocowanie jako przeszkodę
znajdującą się z tyłu samochodu.
144
URUCHOMIENIE I JAZDA

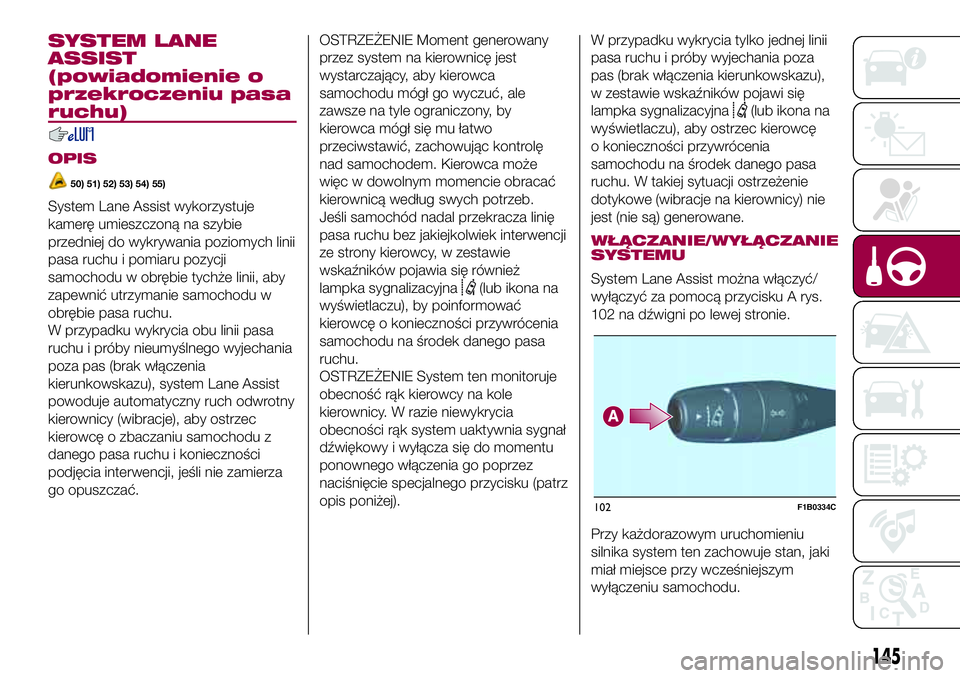

SYSTEM LANE
ASSIST
(powiadomienie o
przekroczeniu pasa
ruchu)
OPIS
50) 51) 52) 53) 54) 55)
System Lane Assist wykorzystuje
kamerę umieszczoną na szybie
przedniej do wykrywania poziomych linii
pasa ruchu i pomiaru pozycji
samochodu w obrębie tychże linii, aby
zapewnić utrzymanie samochodu w
obrębie pasa ruchu.
W przypadku wykrycia obu linii pasa
ruchu i próby nieumyślnego wyjechania
poza pas (brak włączenia
kierunkowskazu), system Lane Assist
powoduje automatyczny ruch odwrotny
kierownicy (wibracje), aby ostrzec
kierowcę o zbaczaniu samochodu z
danego pasa ruchu i konieczności
podjęcia interwencji, jeśli nie zamierza
go opuszczać.OSTRZEŻENIE Moment generowany
przez system na kierownicę jest
wystarczający, aby kierowca
samochodu mógł go wyczuć, ale
zawsze na tyle ograniczony, by
kierowca mógł się mu łatwo
przeciwstawić, zachowując kontrolę
nad samochodem. Kierowca może
więc w dowolnym momencie obracać
kierownicą według swych potrzeb.
Jeśli samochód nadal przekracza linię
pasa ruchu bez jakiejkolwiek interwencji
ze strony kierowcy, w zestawie
wskaźników pojawia się również
lampka sygnalizacyjna
(lub ikona na
wyświetlaczu), by poinformować
kierowcę o konieczności przywrócenia
samochodu na środek danego pasa
ruchu.
OSTRZEŻENIE System ten monitoruje
obecność rąk kierowcy na kole
kierownicy. W razie niewykrycia
obecności rąk system uaktywnia sygnał
dźwiękowy i wyłącza się do momentu
ponownego włączenia go poprzez
naciśnięcie specjalnego przycisku (patrz
opis poniżej).W przypadku wykrycia tylko jednej linii
pasa ruchu i próby wyjechania poza
pas (brak włączenia kierunkowskazu),
w zestawie wskaźników pojawi się
lampka sygnalizacyjna
(lub ikona na
wyświetlaczu), aby ostrzec kierowcę
o konieczności przywrócenia
samochodu na środek danego pasa
ruchu. W takiej sytuacji ostrzeżenie
dotykowe (wibracje na kierownicy) nie
jest (nie są) generowane.
WŁĄCZANIE/WYŁĄCZANIE
SYSTEMU
System Lane Assist można włączyć/
wyłączyć za pomocą przycisku A rys.
102 na dźwigni po lewej stronie.
Przy każdorazowym uruchomieniu
silnika system ten zachowuje stan, jaki
miał miejsce przy wcześniejszym
wyłączeniu samochodu.
102F1B0334C
145

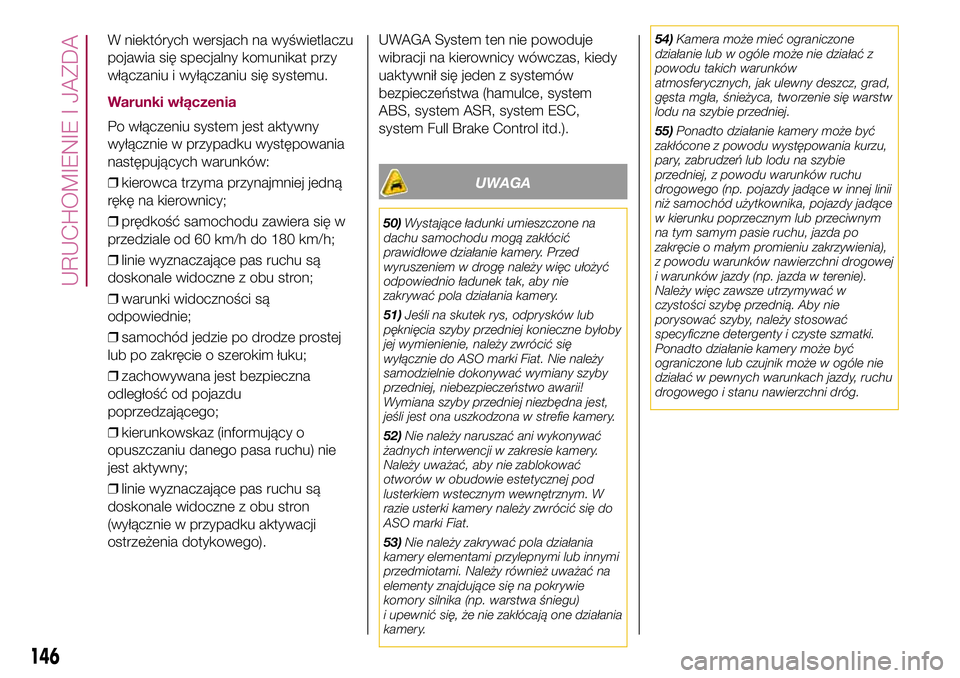

W niektórych wersjach na wyświetlaczu
pojawia się specjalny komunikat przy
włączaniu i wyłączaniu się systemu.
Warunki włączenia
Po włączeniu system jest aktywny
wyłącznie w przypadku występowania
następujących warunków:
❒kierowca trzyma przynajmniej jedną
rękę na kierownicy;
❒prędkość samochodu zawiera się w
przedziale od 60 km/h do 180 km/h;
❒linie wyznaczające pas ruchu są
doskonale widoczne z obu stron;
❒warunki widoczności są
odpowiednie;
❒samochód jedzie po drodze prostej
lub po zakręcie o szerokim łuku;
❒zachowywana jest bezpieczna
odległość od pojazdu
poprzedzającego;
❒kierunkowskaz (informujący o
opuszczaniu danego pasa ruchu) nie
jest aktywny;
❒linie wyznaczające pas ruchu są
doskonale widoczne z obu stron
(wyłącznie w przypadku aktywacji
ostrzeżenia dotykowego).UWAGA System ten nie powoduje
wibracji na kierownicy wówczas, kiedy
uaktywnił się jeden z systemów
bezpieczeństwa (hamulce, system
ABS, system ASR, system ESC,
system Full Brake Control itd.).
UWAGA
50)Wystające ładunki umieszczone na
dachu samochodu mogą zakłócić
prawidłowe działanie kamery. Przed
wyruszeniem w drogę należy więc ułożyć
odpowiednio ładunek tak, aby nie
zakrywać pola działania kamery.
51)Jeśli na skutek rys, odprysków lub
pęknięcia szyby przedniej konieczne byłoby
jej wymienienie, należy zwrócić się
wyłącznie do ASO marki Fiat. Nie należy
samodzielnie dokonywać wymiany szyby
przedniej, niebezpieczeństwo awarii!
Wymiana szyby przedniej niezbędna jest,
jeśli jest ona uszkodzona w strefie kamery.
52)Nie należy naruszać ani wykonywać
żadnych interwencji w zakresie kamery.
Należy uważać, aby nie zablokować
otworów w obudowie estetycznej pod
lusterkiem wstecznym wewnętrznym. W
razie usterki kamery należy zwrócić się do
ASO marki Fiat.
53)Nie należy zakrywać pola działania
kamery elementami przylepnymi lub innymi
przedmiotami. Należy również uważać na
elementy znajdujące się na pokrywie
komory silnika (np. warstwa śniegu)
i upewnić się, że nie zakłócają one działania
kamery.54)Kamera może mieć ograniczone
działanie lub w ogóle może nie działać z
powodu takich warunków
atmosferycznych, jak ulewny deszcz, grad,
gęsta mgła, śnieżyca, tworzenie się warstw
lodu na szybie przedniej.
55)Ponadto działanie kamery może być
zakłócone z powodu występowania kurzu,
pary, zabrudzeń lub lodu na szybie
przedniej, z powodu warunków ruchu
drogowego (np. pojazdy jadące w innej linii
niż samochód użytkownika, pojazdy jadące
w kierunku poprzecznym lub przeciwnym
na tym samym pasie ruchu, jazda po
zakręcie o małym promieniu zakrzywienia),
z powodu warunków nawierzchni drogowej
i warunków jazdy (np. jazda w terenie).
Należy więc zawsze utrzymywać w
czystości szybę przednią. Aby nie
porysować szyby, należy stosować
specyficzne detergenty i czyste szmatki.
Ponadto działanie kamery może być
ograniczone lub czujnik może w ogóle nie
działać w pewnych warunkach jazdy, ruchu
drogowego i stanu nawierzchni dróg.
146
URUCHOMIENIE I JAZDA

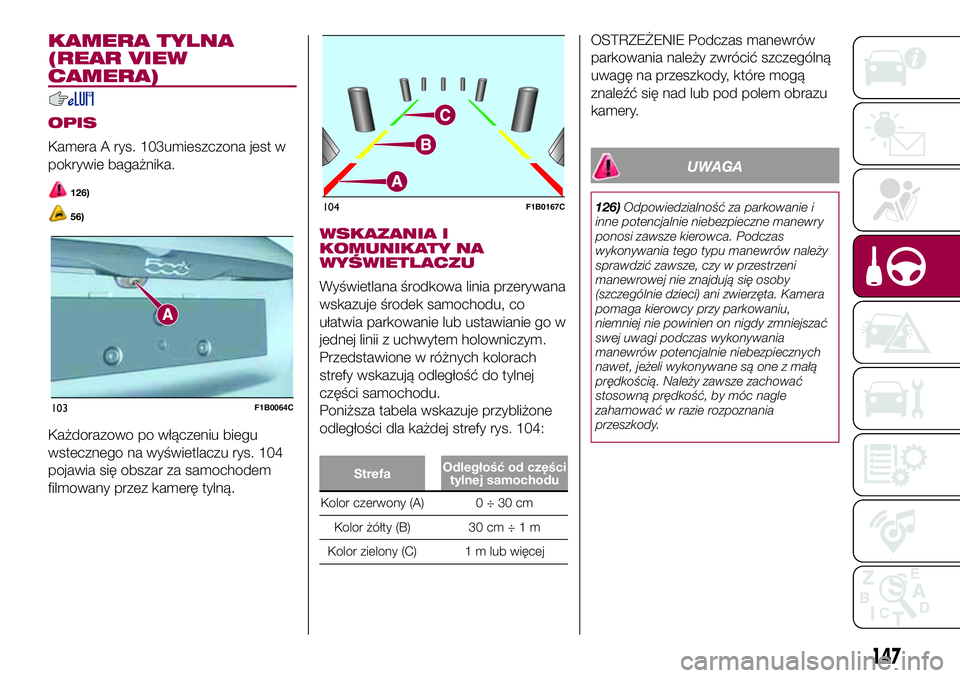

KAMERA TYLNA
(REAR VIEW
CAMERA)
OPIS
Kamera A rys. 103umieszczona jest w
pokrywie bagażnika.
126)
56)
Każdorazowo po włączeniu biegu
wstecznego na wyświetlaczu rys. 104
pojawia się obszar za samochodem
filmowany przez kamerę tylną.
WSKAZANIA I
KOMUNIKATY NA
WYŚWIETLACZU
Wyświetlana środkowa linia przerywana
wskazuje środek samochodu, co
ułatwia parkowanie lub ustawianie go w
jednej linii z uchwytem holowniczym.
Przedstawione w różnych kolorach
strefy wskazują odległość do tylnej
części samochodu.
Poniższa tabela wskazuje przybliżone
odległości dla każdej strefy rys. 104:
StrefaOdległość od części
tylnej samochodu
Kolor czerwony (A) 0 ÷ 30 cm
Kolor żółty (B) 30 cm÷1m
Kolor zielony (C) 1 m lub więcej
OSTRZEŻENIE Podczas manewrów
parkowania należy zwrócić szczególną
uwagę na przeszkody, które mogą
znaleźć się nad lub pod polem obrazu
kamery.
UWAGA
126)Odpowiedzialność za parkowanie i
inne potencjalnie niebezpieczne manewry
ponosi zawsze kierowca. Podczas
wykonywania tego typu manewrów należy
sprawdzić zawsze, czy w przestrzeni
manewrowej nie znajdują się osoby
(szczególnie dzieci) ani zwierzęta. Kamera
pomaga kierowcy przy parkowaniu,
niemniej nie powinien on nigdy zmniejszać
swej uwagi podczas wykonywania
manewrów potencjalnie niebezpiecznych
nawet, jeżeli wykonywane są one z małą
prędkością. Należy zawsze zachować
stosowną prędkość, by móc nagle
zahamować w razie rozpoznania
przeszkody.
103F1B0064C
104F1B0167C
147

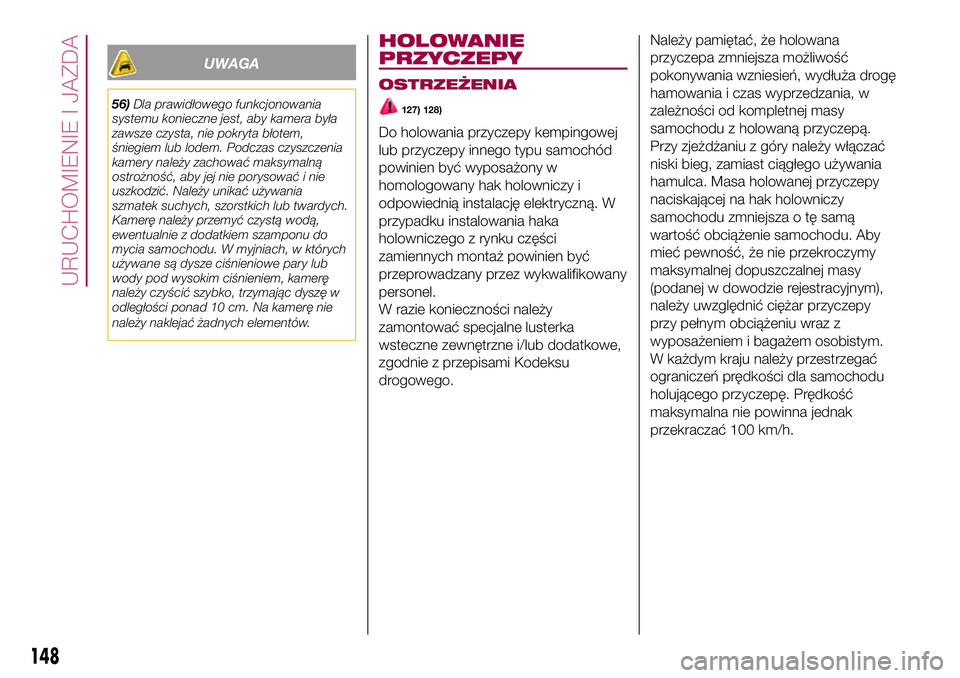

UWAGA
56)Dla prawidłowego funkcjonowania
systemu konieczne jest, aby kamera była
zawsze czysta, nie pokryta błotem,
śniegiem lub lodem. Podczas czyszczenia
kamery należy zachować maksymalną
ostrożność, aby jej nie porysować i nie
uszkodzić. Należy unikać używania
szmatek suchych, szorstkich lub twardych.
Kamerę należy przemyć czystą wodą,
ewentualnie z dodatkiem szamponu do
mycia samochodu. W myjniach, w których
używane są dysze ciśnieniowe pary lub
wody pod wysokim ciśnieniem, kamerę
należy czyścić szybko, trzymając dyszę w
odległości ponad 10 cm. Na kamerę nie
należy naklejać żadnych elementów.
HOLOWANIE
PRZYCZEPY
OSTRZEŻENIA
127) 128)
Do holowania przyczepy kempingowej
lub przyczepy innego typu samochód
powinien być wyposażony w
homologowany hak holowniczy i
odpowiednią instalację elektryczną. W
przypadku instalowania haka
holowniczego z rynku części
zamiennych montaż powinien być
przeprowadzany przez wykwalifikowany
personel.
W razie konieczności należy
zamontować specjalne lusterka
wsteczne zewnętrzne i/lub dodatkowe,
zgodnie z przepisami Kodeksu
drogowego.Należy pamiętać, że holowana
przyczepa zmniejsza możliwość
pokonywania wzniesień, wydłuża drogę
hamowania i czas wyprzedzania, w
zależności od kompletnej masy
samochodu z holowaną przyczepą.
Przy zjeżdżaniu z góry należy włączać
niski bieg, zamiast ciągłego używania
hamulca. Masa holowanej przyczepy
naciskającej na hak holowniczy
samochodu zmniejsza o tę samą
wartość obciążenie samochodu. Aby
mieć pewność, że nie przekroczymy
maksymalnej dopuszczalnej masy
(podanej w dowodzie rejestracyjnym),
należy uwzględnić ciężar przyczepy
przy pełnym obciążeniu wraz z
wyposażeniem i bagażem osobistym.
W każdym kraju należy przestrzegać
ograniczeń prędkości dla samochodu
holującego przyczepę. Prędkość
maksymalna nie powinna jednak
przekraczać 100 km/h.
148
URUCHOMIENIE I JAZDA

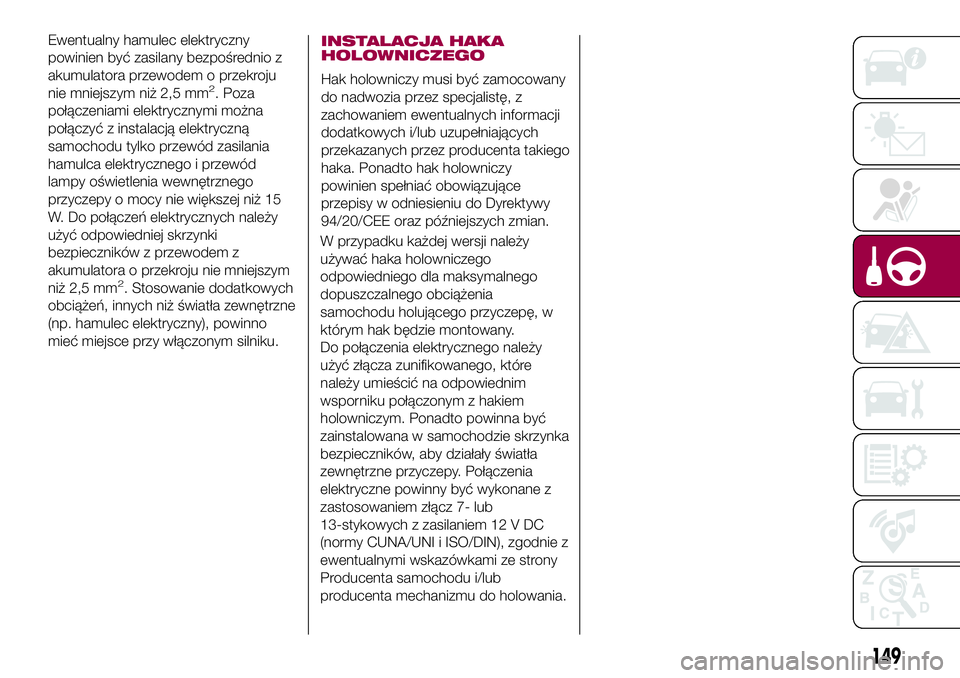

Ewentualny hamulec elektryczny
powinien być zasilany bezpośrednio z
akumulatora przewodem o przekroju
nie mniejszym niż 2,5 mm
2. Poza
połączeniami elektrycznymi można
połączyć z instalacją elektryczną
samochodu tylko przewód zasilania
hamulca elektrycznego i przewód
lampy oświetlenia wewnętrznego
przyczepy o mocy nie większej niż 15
W. Do połączeń elektrycznych należy
użyć odpowiedniej skrzynki
bezpieczników z przewodem z
akumulatora o przekroju nie mniejszym
niż 2,5 mm
2. Stosowanie dodatkowych
obciążeń, innych niż światła zewnętrzne
(np. hamulec elektryczny), powinno
mieć miejsce przy włączonym silniku.
INSTALACJA HAKA
HOLOWNICZEGO
Hak holowniczy musi być zamocowany
do nadwozia przez specjalistę, z
zachowaniem ewentualnych informacji
dodatkowych i/lub uzupełniających
przekazanych przez producenta takiego
haka. Ponadto hak holowniczy
powinien spełniać obowiązujące
przepisy w odniesieniu do Dyrektywy
94/20/CEE oraz późniejszych zmian.
W przypadku każdej wersji należy
używać haka holowniczego
odpowiedniego dla maksymalnego
dopuszczalnego obciążenia
samochodu holującego przyczepę, w
którym hak będzie montowany.
Do połączenia elektrycznego należy
użyć złącza zunifikowanego, które
należy umieścić na odpowiednim
wsporniku połączonym z hakiem
holowniczym. Ponadto powinna być
zainstalowana w samochodzie skrzynka
bezpieczników, aby działały światła
zewnętrzne przyczepy. Połączenia
elektryczne powinny być wykonane z
zastosowaniem złącz 7- lub
13-stykowych z zasilaniem 12 V DC
(normy CUNA/UNI i ISO/DIN), zgodnie z
ewentualnymi wskazówkami ze strony
Producenta samochodu i/lub
producenta mechanizmu do holowania.
149

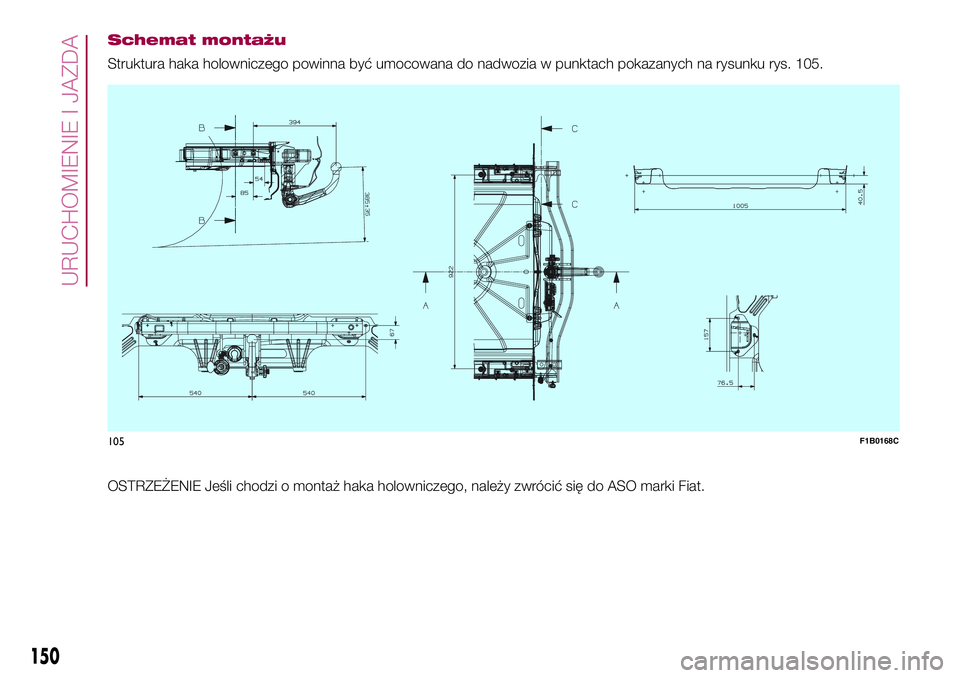

Schemat montażu
Struktura haka holowniczego powinna być umocowana do nadwozia w punktach pokazanych na rysunku rys. 105.
.
OSTRZEŻENIE Jeśli chodzi o montaż haka holowniczego, należy zwrócić się do ASO marki Fiat.
105F1B0168C
150
URUCHOMIENIE I JAZDA
