2017 FIAT 500X Instrukcja obsługi (in Polish)

❒wcisnąć oba przyciskiAiBrys. 20
po bokach dwóch podpórek, a
następnie wysunąć zagłówek.
OSTRZEŻENIE Jeśli wyjmowano
zagłówki, należy prawidłowo włożyć je z
powrotem przed normalnym użyciem
ich w samochodzie.

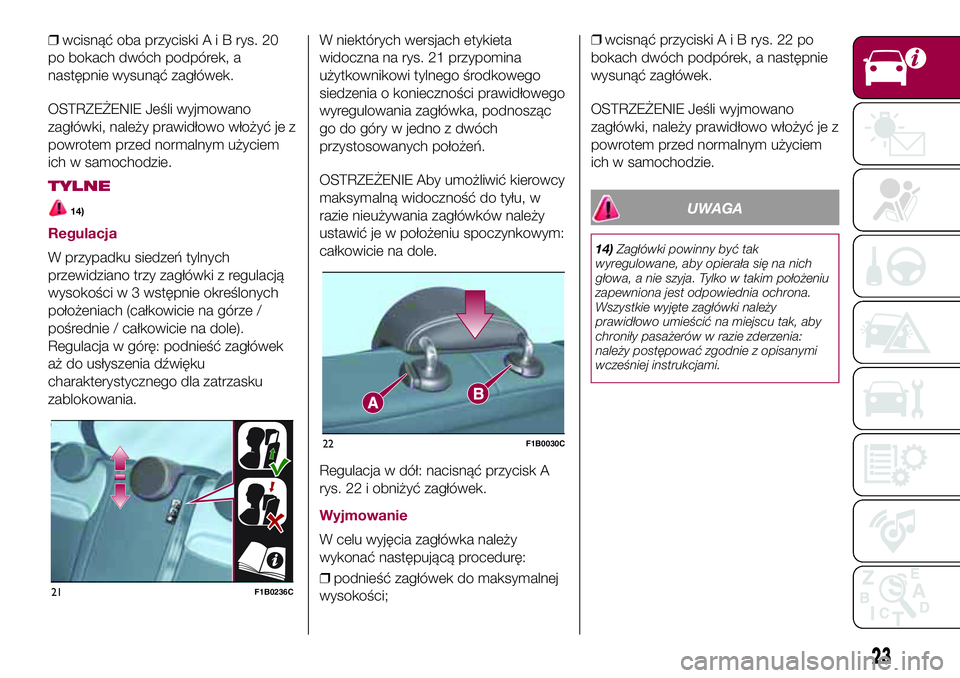

TYLNE
14)
Regulacja
W przypadku siedzeń tylnych
przewidziano trzy zagłówki z regulacją
wysokości w 3 wstępnie określonych
położeniach (całkowicie na górze /
pośrednie / całkowicie na dole).
Regulacja w górę: podnieść zagłówek
aż do usłyszenia dźwięku
charakterystycznego dla zatrzasku
zablokowania.W niektórych wersjach etykieta
widoczna na rys. 21 przypomina
użytkownikowi tylnego środkowego
siedzenia o konieczności prawidłowego
wyregulowania zagłówka, podnosząc
go do góry w jedno z dwóch
przystosowanych położeń.
OSTRZEŻENIE Aby umożliwić kierowcy
maksymalną widoczność do tyłu, w
razie nieużywania zagłówków należy
ustawić je w położeniu spoczynkowym:
całkowicie na dole.
Regulacja w dół: nacisnąć przycisk A
rys. 22 i obniżyć zagłówek.
Wyjmowanie
W celu wyjęcia zagłówka należy
wykonać następującą procedurę:
❒podnieść zagłówek do maksymalnej
wysokości;❒wcisnąć przyciskiAiBrys. 22 po
bokach dwóch podpórek, a następnie
wysunąć zagłówek.
OSTRZEŻENIE Jeśli wyjmowano
zagłówki, należy prawidłowo włożyć je z
powrotem przed normalnym użyciem
ich w samochodzie.
UWAGA
14)Zagłówki powinny być tak
wyregulowane, aby opierała się na nich
głowa, a nie szyja. Tylko w takim położeniu
zapewniona jest odpowiednia ochrona.
Wszystkie wyjęte zagłówki należy
prawidłowo umieścić na miejscu tak, aby
chroniły pasażerów w razie zderzenia:
należy postępować zgodnie z opisanymi
wcześniej instrukcjami.
21F1B0236C
22F1B0030C
23

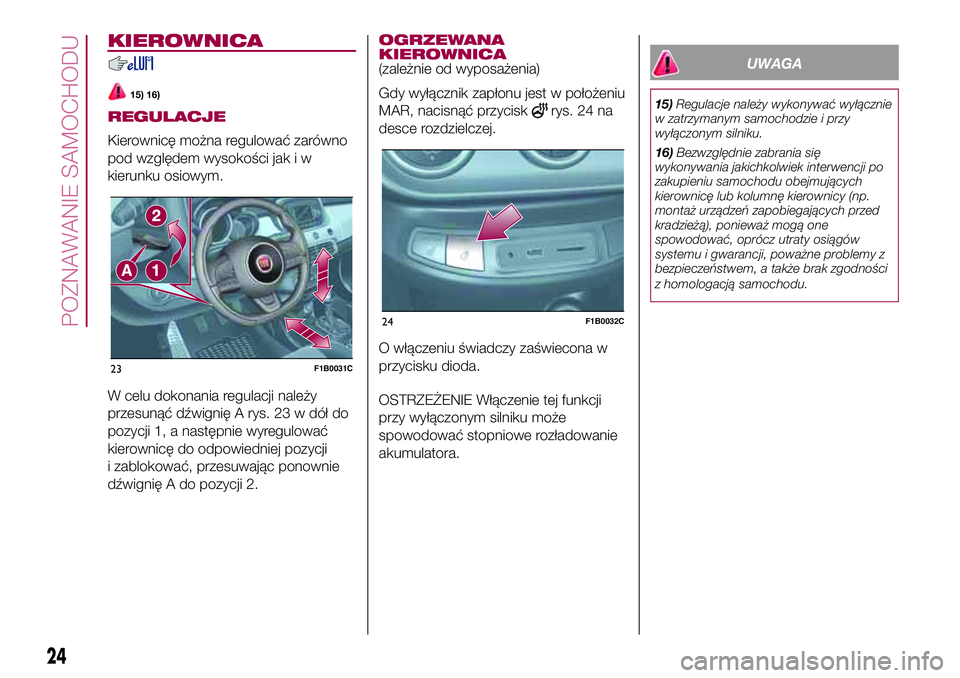

KIEROWNICA
15) 16)
REGULACJE
Kierownicę można regulować zarówno
pod względem wysokości jak i w
kierunku osiowym.
W celu dokonania regulacji należy
przesunąć dźwignię A rys. 23 w dół do
pozycji 1, a następnie wyregulować
kierownicę do odpowiedniej pozycji
i zablokować, przesuwając ponownie
dźwignię A do pozycji 2.
OGRZEWANA
KIEROWNICA
(zależnie od wyposażenia)
Gdy wyłącznik zapłonu jest w położeniu
MAR, nacisnąć przycisk
rys. 24 na
desce rozdzielczej.
O włączeniu świadczy zaświecona w
przycisku dioda.
OSTRZEŻENIE Włączenie tej funkcji
przy wyłączonym silniku może
spowodować stopniowe rozładowanie
akumulatora.
UWAGA
15)Regulacje należy wykonywać wyłącznie
w zatrzymanym samochodzie i przy
wyłączonym silniku.
16)Bezwzględnie zabrania się
wykonywania jakichkolwiek interwencji po
zakupieniu samochodu obejmujących
kierownicę lub kolumnę kierownicy (np.
montaż urządzeń zapobiegających przed
kradzieżą), ponieważ mogą one
spowodować, oprócz utraty osiągów
systemu i gwarancji, poważne problemy z
bezpieczeństwem, a także brak zgodności
z homologacją samochodu.
23F1B0031C
24F1B0032C
24
POZNAWANIE SAMOCHODU

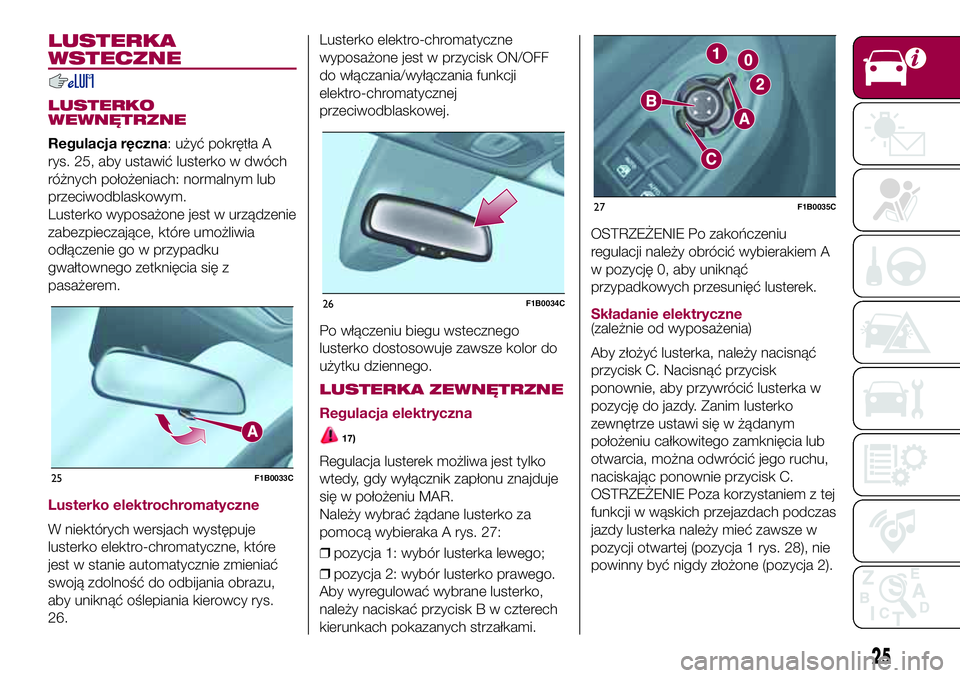

LUSTERKA
WSTECZNE
LUSTERKO
WEWNĘTRZNE
Regulacja ręczna: użyć pokrętła A
rys. 25, aby ustawić lusterko w dwóch
różnych położeniach: normalnym lub
przeciwodblaskowym.
Lusterko wyposażone jest w urządzenie
zabezpieczające, które umożliwia
odłączenie go w przypadku
gwałtownego zetknięcia się z
pasażerem.
Lusterko elektrochromatyczne
W niektórych wersjach występuje
lusterko elektro-chromatyczne, które
jest w stanie automatycznie zmieniać
swoją zdolność do odbijania obrazu,
aby uniknąć oślepiania kierowcy rys.
26.Lusterko elektro-chromatyczne
wyposażone jest w przycisk ON/OFF
do włączania/wyłączania funkcji
elektro-chromatycznej
przeciwodblaskowej.
Po włączeniu biegu wstecznego
lusterko dostosowuje zawsze kolor do
użytku dziennego.
LUSTERKA ZEWNĘTRZNE
Regulacja elektryczna
17)
Regulacja lusterek możliwa jest tylko
wtedy, gdy wyłącznik zapłonu znajduje
się w położeniu MAR.
Należy wybrać żądane lusterko za
pomocą wybieraka A rys. 27:
❒pozycja 1: wybór lusterka lewego;
❒pozycja 2: wybór lusterko prawego.
Aby wyregulować wybrane lusterko,
należy naciskać przycisk B w czterech
kierunkach pokazanych strzałkami.OSTRZEŻENIE Po zakończeniu
regulacji należy obrócić wybierakiem A
w pozycję 0, aby uniknąć
przypadkowych przesunięć lusterek.
Składanie elektryczne(zależnie od wyposażenia)
Aby złożyć lusterka, należy nacisnąć
przycisk C. Nacisnąć przycisk
ponownie, aby przywrócić lusterka w
pozycję do jazdy. Zanim lusterko
zewnętrze ustawi się w żądanym
położeniu całkowitego zamknięcia lub
otwarcia, można odwrócić jego ruchu,
naciskając ponownie przycisk C.
OSTRZEŻENIE Poza korzystaniem z tej
funkcji w wąskich przejazdach podczas
jazdy lusterka należy mieć zawsze w
pozycji otwartej (pozycja 1 rys. 28), nie
powinny być nigdy złożone (pozycja 2).
25F1B0033C
26F1B0034C
27F1B0035C
25

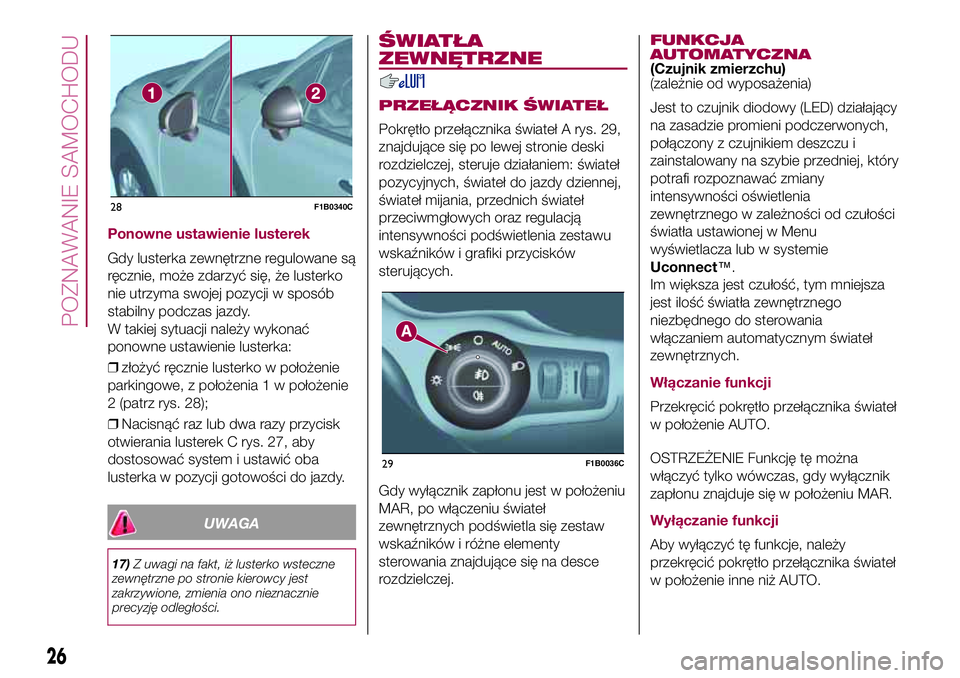

Ponowne ustawienie lusterek
Gdy lusterka zewnętrzne regulowane są
ręcznie, może zdarzyć się, że lusterko
nie utrzyma swojej pozycji w sposób
stabilny podczas jazdy.
W takiej sytuacji należy wykonać
ponowne ustawienie lusterka:
❒złożyć ręcznie lusterko w położenie
parkingowe, z położenia 1 w położenie
2 (patrz rys. 28);
❒Nacisnąć raz lub dwa razy przycisk
otwierania lusterek C rys. 27, aby
dostosować system i ustawić oba
lusterka w pozycji gotowości do jazdy.
UWAGA
17)Z uwagi na fakt, iż lusterko wsteczne
zewnętrzne po stronie kierowcy jest
zakrzywione, zmienia ono nieznacznie
precyzję odległości.
ŚWIATŁA
ZEWNĘTRZNE
PRZEŁĄCZNIK ŚWIATEŁ
Pokrętło przełącznika świateł A rys. 29,
znajdujące się po lewej stronie deski
rozdzielczej, steruje działaniem: świateł
pozycyjnych, świateł do jazdy dziennej,
świateł mijania, przednich świateł
przeciwmgłowych oraz regulacją
intensywności podświetlenia zestawu
wskaźników i grafiki przycisków
sterujących.
Gdy wyłącznik zapłonu jest w położeniu
MAR, po włączeniu świateł
zewnętrznych podświetla się zestaw
wskaźników i różne elementy
sterowania znajdujące się na desce
rozdzielczej.
FUNKCJA
AUTOMATYCZNA
(Czujnik zmierzchu)
(zależnie od wyposażenia)
Jest to czujnik diodowy (LED) działający
na zasadzie promieni podczerwonych,
połączony z czujnikiem deszczu i
zainstalowany na szybie przedniej, który
potrafi rozpoznawać zmiany
intensywności oświetlenia
zewnętrznego w zależności od czułości
światła ustawionej w Menu
wyświetlacza lub w systemie
Uconnect™.
Im większa jest czułość, tym mniejsza
jest ilość światła zewnętrznego
niezbędnego do sterowania
włączaniem automatycznym świateł
zewnętrznych.
Włączanie funkcji
Przekręcić pokrętło przełącznika świateł
w położenie AUTO.
OSTRZEŻENIE Funkcję tę można
włączyć tylko wówczas, gdy wyłącznik
zapłonu znajduje się w położeniu MAR.
Wyłączanie funkcji
Aby wyłączyć tę funkcje, należy
przekręcić pokrętło przełącznika świateł
w położenie inne niż AUTO.
28F1B0340C
29F1B0036C
26
POZNAWANIE SAMOCHODU

ŚWIATŁA MIJANIA
Przekręcić pokrętło przełącznika świateł
w położenie
: zaświecają się
światła pozycyjne, światła mijania i
podświetlenie zestawu wskaźników; w
tym ostatnim podświetla się lampka
sygnalizacyjna
.
ŚWIATŁA DO JAZDY
DZIENNEJ (D.R.L.)
„Daytime Running Lights”
18) 19)
Gdy wyłącznik zapłonu znajduje się w
położeniu MAR i pokrętło przełącznika
świateł obrócone jest w położenieO,
zaświecają się automatycznie światła
do jazdy dziennej: pozostałe lampy
i podświetlenie wewnętrzne pozostaje
zgaszone.
ŚWIATŁA
PRZECIWMGŁOWE
PRZEDNIE
(zależnie od wyposażenia)
Gdy włączone są światła pozycyjne i
światła mijania, należy nacisnąć na
przycisk
w celu włączenia świateł
przeciwmgłowych przednich.
Gdy włączone są przednie światła
przeciwmgłowe, zaświecone są również
światła pozycyjne i podświetlenie
tablicy rejestracyjnej, a zgaszone są
światła do jazdy dziennej.Aby je wyłączyć, należy ponownie
nacisnąć ten sam przycisk lub
przekręcić pokrętło przełącznika w
położenieO.
ŚWIATŁO
PRZECIWMGŁOWE TYLNE
(zależnie od wyposażenia)
Przycisk sterujący włączaniem i
wyłączaniem tylnego światła
przeciwmgłowego wbudowany jest w
przełącznik świateł.
Gdy włączone są światła pozycyjne i
światła mijania lub przednie światła
przeciwmgłowe, w celu włączenia
tylnego światła przeciwmgłowego
należy nacisnąć na przycisk
.
ŚWIATŁA POSTOJOWE
Gdy wyłącznik zapłonu ustawiony jest
w położeniu STOP lub kluczyk wyjęty
jest z wyłącznika, światła te włączają się
poprzez ustawienie pokrętła
przełącznika świateł najpierw w
położeniuO, a następnie w położeniu
. Przełącznik powróci w położenie
O.
W zestawie wskaźników zaświeca się
lampka sygnalizacyjna
.
WYŁĄCZANIE
REFLEKTORÓW PO
OKREŚLONYM CZASIE
(Follow me home)
Włączanie
Gdy reflektory są włączone, ustawić
wyłącznik zapłonu w położeniu STOP.
W ciągu 2 minut przekręcić pokrętło
przełącznika świateł w położenieO:w
tym momencie rozpoczyna się
ustawione wcześniej za pomocą Menu
działanie czasowe świateł (0, 30, 60,
aż do 90 sekund).
Wyłączanie
Funkcję tę wyłącza się poprzez
ponowne włączenie reflektorów, świateł
pozycyjnych lub poprzez ustawienie
wyłącznika zapłonu w położeniu MAR.
Współdziałanie funkcji „Follow
me home” z systemem UconnectTM
Jeśli w menuUconnect™działanie
czasowe ustawione jest na 0 sekund,
za pomocą dźwigni świateł mijania
można włączyć świecenie się świateł
przez 30 sekund. Czas świecenia
się świateł można wydłużyć dźwignią
7-krotnie, aż do maksymalnie 210
sekund.
27

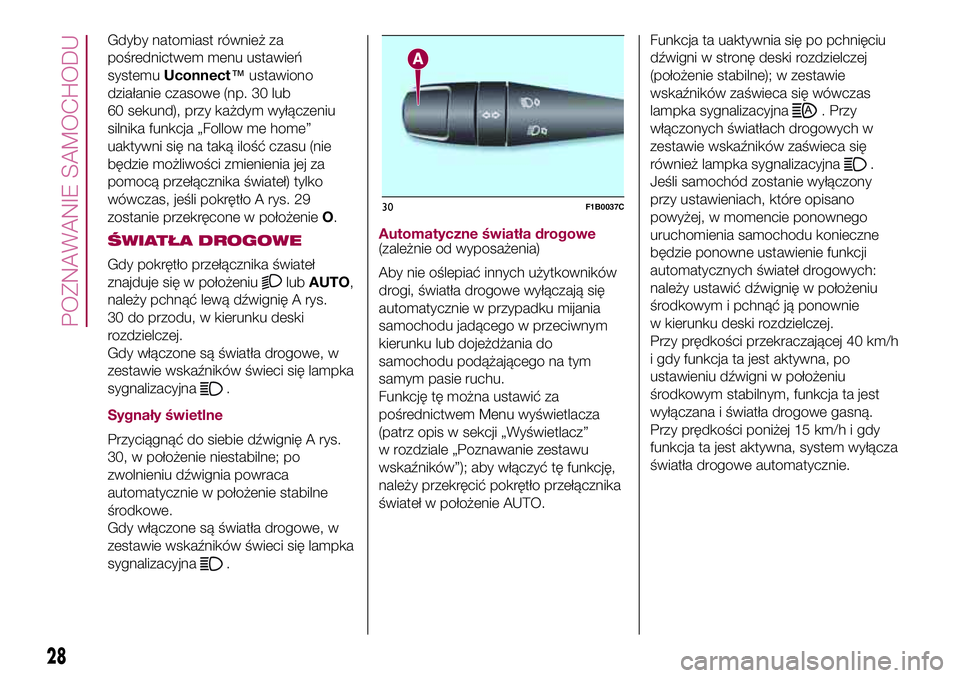

Gdyby natomiast również za
pośrednictwem menu ustawień
systemuUconnect™ustawiono
działanie czasowe (np. 30 lub
60 sekund), przy każdym wyłączeniu
silnika funkcja „Follow me home”
uaktywni się na taką ilość czasu (nie
będzie możliwości zmienienia jej za
pomocą przełącznika świateł) tylko
wówczas, jeśli pokrętło A rys. 29
zostanie przekręcone w położenieO.
ŚWIATŁA DROGOWE
Gdy pokrętło przełącznika świateł
znajduje się w położeniu
lubAUTO,
należy pchnąć lewą dźwignię A rys.
30 do przodu, w kierunku deski
rozdzielczej.
Gdy włączone są światła drogowe, w
zestawie wskaźników świeci się lampka
sygnalizacyjna
.
Sygnały świetlne
Przyciągnąć do siebie dźwignię A rys.
30, w położenie niestabilne; po
zwolnieniu dźwignia powraca
automatycznie w położenie stabilne
środkowe.
Gdy włączone są światła drogowe, w
zestawie wskaźników świeci się lampka
sygnalizacyjna
.
Automatyczne światła drogowe(zależnie od wyposażenia)
Aby nie oślepiać innych użytkowników
drogi, światła drogowe wyłączają się
automatycznie w przypadku mijania
samochodu jadącego w przeciwnym
kierunku lub dojeżdżania do
samochodu podążającego na tym
samym pasie ruchu.
Funkcję tę można ustawić za
pośrednictwem Menu wyświetlacza
(patrz opis w sekcji „Wyświetlacz”
w rozdziale „Poznawanie zestawu
wskaźników”); aby włączyć tę funkcję,
należy przekręcić pokrętło przełącznika
świateł w położenie AUTO.Funkcja ta uaktywnia się po pchnięciu
dźwigni w stronę deski rozdzielczej
(położenie stabilne); w zestawie
wskaźników zaświeca się wówczas
lampka sygnalizacyjna
. Przy
włączonych światłach drogowych w
zestawie wskaźników zaświeca się
również lampka sygnalizacyjna
.
Jeśli samochód zostanie wyłączony
przy ustawieniach, które opisano
powyżej, w momencie ponownego
uruchomienia samochodu konieczne
będzie ponowne ustawienie funkcji
automatycznych świateł drogowych:
należy ustawić dźwignię w położeniu
środkowym i pchnąć ją ponownie
w kierunku deski rozdzielczej.
Przy prędkości przekraczającej 40 km/h
i gdy funkcja ta jest aktywna, po
ustawieniu dźwigni w położeniu
środkowym stabilnym, funkcja ta jest
wyłączana i światła drogowe gasną.
Przy prędkości poniżej 15 km/h i gdy
funkcja ta jest aktywna, system wyłącza
światła drogowe automatycznie.
30F1B0037C
28
POZNAWANIE SAMOCHODU

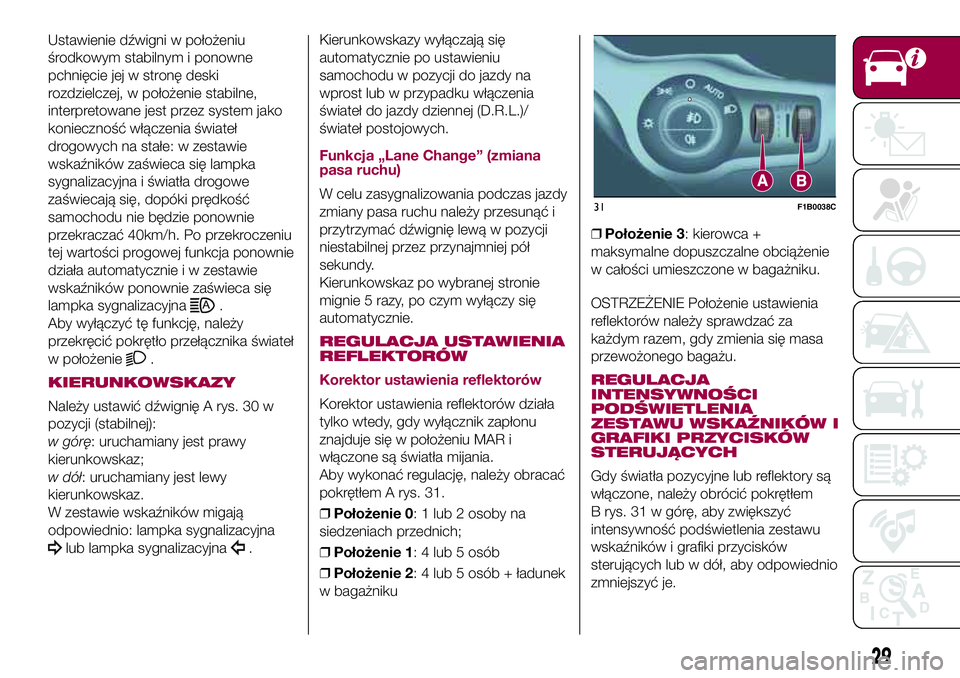

Ustawienie dźwigni w położeniu
środkowym stabilnym i ponowne
pchnięcie jej w stronę deski
rozdzielczej, w położenie stabilne,
interpretowane jest przez system jako
konieczność włączenia świateł
drogowych na stałe: w zestawie
wskaźników zaświeca się lampka
sygnalizacyjna i światła drogowe
zaświecają się, dopóki prędkość
samochodu nie będzie ponownie
przekraczać 40km/h. Po przekroczeniu
tej wartości progowej funkcja ponownie
działa automatycznie i w zestawie
wskaźników ponownie zaświeca się
lampka sygnalizacyjna
.
Aby wyłączyć tę funkcję, należy
przekręcić pokrętło przełącznika świateł
w położenie
.
KIERUNKOWSKAZY
Należy ustawić dźwignię A rys. 30 w
pozycji (stabilnej):
w górę: uruchamiany jest prawy
kierunkowskaz;
w dół: uruchamiany jest lewy
kierunkowskaz.
W zestawie wskaźników migają
odpowiednio: lampka sygnalizacyjna
lub lampka sygnalizacyjna.Kierunkowskazy wyłączają się
automatycznie po ustawieniu
samochodu w pozycji do jazdy na
wprost lub w przypadku włączenia
świateł do jazdy dziennej (D.R.L.)/
świateł postojowych.
Funkcja „Lane Change” (zmiana
pasa ruchu)
W celu zasygnalizowania podczas jazdy
zmiany pasa ruchu należy przesunąć i
przytrzymać dźwignię lewą w pozycji
niestabilnej przez przynajmniej pół
sekundy.
Kierunkowskaz po wybranej stronie
mignie 5 razy, po czym wyłączy się
automatycznie.
REGULACJA USTAWIENIA
REFLEKTORÓW
Korektor ustawienia reflektorów
Korektor ustawienia reflektorów działa
tylko wtedy, gdy wyłącznik zapłonu
znajduje się w położeniu MAR i
włączone są światła mijania.
Aby wykonać regulację, należy obracać
pokrętłem A rys. 31.
❒Położenie 0: 1 lub 2 osoby na
siedzeniach przednich;
❒Położenie 1: 4 lub 5 osób
❒Położenie 2: 4 lub 5 osób + ładunek
w bagażniku❒Położenie 3: kierowca +
maksymalne dopuszczalne obciążenie
w całości umieszczone w bagażniku.
OSTRZEŻENIE Położenie ustawienia
reflektorów należy sprawdzać za
każdym razem, gdy zmienia się masa
przewożonego bagażu.
REGULACJA
INTENSYWNOŚCI
PODŚWIETLENIA
ZESTAWU WSKAŹNIKÓW I
GRAFIKI PRZYCISKÓW
STERUJĄCYCH
Gdy światła pozycyjne lub reflektory są
włączone, należy obrócić pokrętłem
B rys. 31 w górę, aby zwiększyć
intensywność podświetlenia zestawu
wskaźników i grafiki przycisków
sterujących lub w dół, aby odpowiednio
zmniejszyć je.
31F1B0038C
29

UWAGA

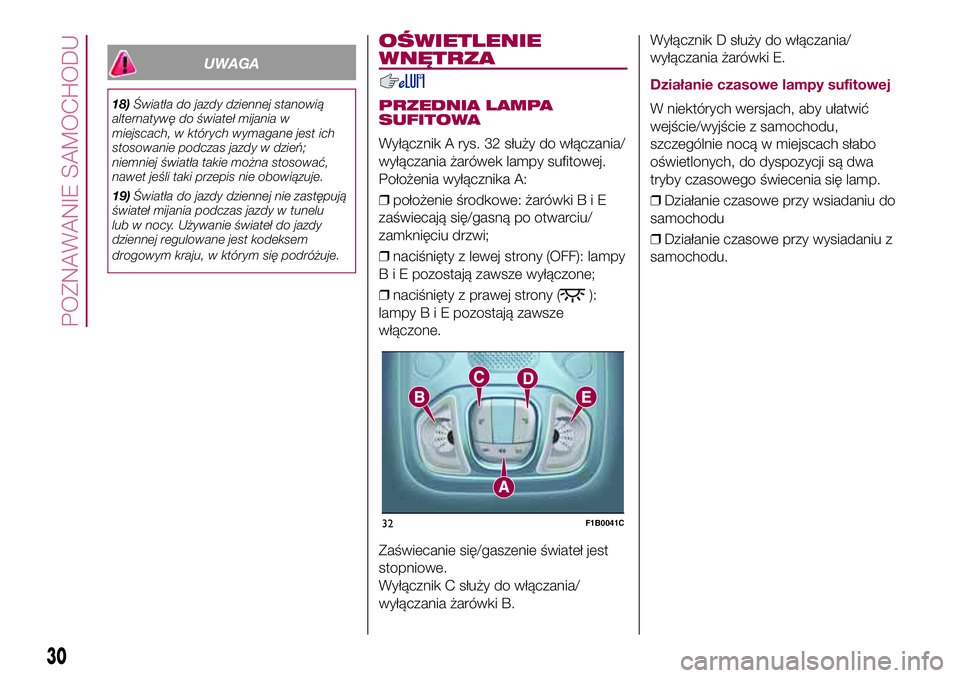

18)Światła do jazdy dziennej stanowią
alternatywę do świateł mijania w
miejscach, w których wymagane jest ich
stosowanie podczas jazdy w dzień;
niemniej światła takie można stosować,
nawet jeśli taki przepis nie obowiązuje.
19)Światła do jazdy dziennej nie zastępują
świateł mijania podczas jazdy w tunelu
lub w nocy. Używanie świateł do jazdy
dziennej regulowane jest kodeksem
drogowym kraju, w którym się podróżuje.
OŚWIETLENIE
WNĘTRZA
PRZEDNIA LAMPA
SUFITOWA
Wyłącznik A rys. 32 służy do włączania/
wyłączania żarówek lampy sufitowej.
Położenia wyłącznika A:
❒położenie środkowe: żarówkiBiE
zaświecają się/gasną po otwarciu/
zamknięciu drzwi;
❒naciśnięty z lewej strony (OFF): lampy
B i E pozostają zawsze wyłączone;
❒naciśnięty z prawej strony (
):
lampyBiEpozostają zawsze
włączone.
Zaświecanie się/gaszenie świateł jest
stopniowe.
Wyłącznik C służy do włączania/
wyłączania żarówki B.Wyłącznik D służy do włączania/
wyłączania żarówki E.
Działanie czasowe lampy sufitowej
W niektórych wersjach, aby ułatwić
wejście/wyjście z samochodu,
szczególnie nocą w miejscach słabo
oświetlonych, do dyspozycji są dwa
tryby czasowego świecenia się lamp.
❒Działanie czasowe przy wsiadaniu do
samochodu
❒Działanie czasowe przy wysiadaniu z
samochodu.
32F1B0041C
30
POZNAWANIE SAMOCHODU
