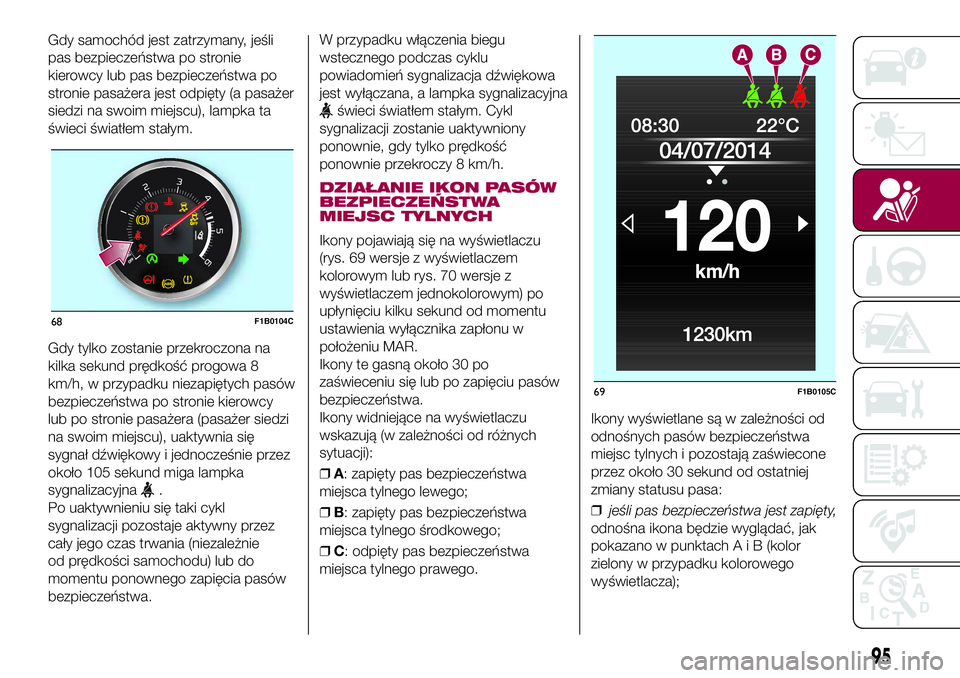

Gdy samochód jest zatrzymany, jeśli
pas bezpieczeństwa po stronie
kierowcy lub pas bezpieczeństwa po
stronie pasażera jest odpięty (a pasażer
siedzi na swoim miejscu), lampka ta
świeci światłem stałym.
Gdy tylko zostanie przekroczona na
kilka sekund prędkość progowa 8
km/h, w przypadku niezapiętych pasów
bezpieczeństwa po stronie kierowcy
lub po stronie pasażera (pasażer siedzi
na swoim miejscu), uaktywnia się
sygnał dźwiękowy i jednocześnie przez
około 105 sekund miga lampka
sygnalizacyjna
.
Po uaktywnieniu się taki cykl
sygnalizacji pozostaje aktywny przez
cały jego czas trwania (niezależnie
od prędkości samochodu) lub do
momentu ponownego zapięcia pasów
bezpieczeństwa.W przypadku włączenia biegu
wstecznego podczas cyklu
powiadomień sygnalizacja dźwiękowa
jest wyłączana, a lampka sygnalizacyjna
świeci światłem stałym. Cykl
sygnalizacji zostanie uaktywniony
ponownie, gdy tylko prędkość
ponownie przekroczy 8 km/h.
DZIAŁANIE IKON PASÓW
BEZPIECZEŃSTWA
MIEJSC TYLNYCH
Ikony pojawiają się na wyświetlaczu
(rys. 69 wersje z wyświetlaczem
kolorowym lub rys. 70 wersje z
wyświetlaczem jednokolorowym) po
upłynięciu kilku sekund od momentu
ustawienia wyłącznika zapłonu w
położeniu MAR.
Ikony te gasną około 30 po
zaświeceniu się lub po zapięciu pasów
bezpieczeństwa.
Ikony widniejące na wyświetlaczu
wskazują (w zależności od różnych
sytuacji):
❒A: zapięty pas bezpieczeństwa
miejsca tylnego lewego;
❒B: zapięty pas bezpieczeństwa
miejsca tylnego środkowego;
❒C: odpięty pas bezpieczeństwa
miejsca tylnego prawego.Ikony wyświetlane są w zależności od
odnośnych pasów bezpieczeństwa
miejsc tylnych i pozostają zaświecone
przez około 30 sekund od ostatniej
zmiany statusu pasa:
❒jeśli pas bezpieczeństwa jest zapięty,
odnośna ikona będzie wyglądać, jak
pokazano w punktachAiB(kolor
zielony w przypadku kolorowego
wyświetlacza);
68F1B0104C
69F1B0105C
95

❒jeśli pas bezpieczeństwa jest
odpięty,odnośna ikona będzie
wyglądać, jak pokazano w punkcie C
(kolor czerwony w przypadku
kolorowego wyświetlacza).
W przypadku odpięcia tylnego pasa
bezpieczeństwa wraz z zaświeceniem
się odnośnej ikony na wyświetlaczu
uaktywniany jest także sygnał
dźwiękowy (3 krótkie sygnały).Ponadto ikony zaświecają się na około
30 sekund za każdym razem, kiedy
zostają zamknięte jedne z drzwi.
Ikona zmienia barwę na kolor zielony w
momencie ponownego zapięcia
odnośnego pasa bezpieczeństwa.
Po około 30 sekundach od emisji
ostatniej sygnalizacji ikony odnośne do
miejsc tylnych zgasną, niezależnie od
statusu pasa bezpieczeństwa (kolor
czerwony lub zielony).
OSTRZEŻENIA
Jeśli chodzi o siedzenia tylne, system
SBR wskazuje jedynie, czy pasy
bezpieczeństwa są odpięte (ikona
czerwona) lub zapięte (ikona zielona),
ale nie wskazuje ewentualnej obecności
pasażera na siedzeniu.
W przypadku miejsc tylnych ikony
uaktywniają się po kilku sekundach od
momentu ustawienia wyłącznika
zapłonu w położeniu MAR, niezależnie
od statusu pasów bezpieczeństwa
(nawet jeśli wszystkie pasy
bezpieczeństwa są zapięte).
Wszystkie lampki sygnalizacyjne/ikony
zaświecają się, gdy co najmniej jeden
pas zmienia status z zapiętego na
odpięty i odwrotnie.
NAPINACZE PASÓW
BEZPIECZEŃSTWA
Samochód wyposażony jest w
napinacze pasów bezpieczeństwa
miejsc przednich, które w przypadku
gwałtownego zderzenia czołowego
cofają o kilka centymetrów taśmę pasa,
gwarantując w ten sposób dokładne
przyleganie taśmy pasa do ciała
pasażera zanim rozpocznie się akcja
przytrzymania pasem.
O uaktywnieniu napinaczy pasów
świadczy cofanie się taśmy pasa
bezpieczeństwa w kierunku zwijacza.
Ponadto samochód ten wyposażony
jest w drugie urządzenie napinające
(instalowane w strefie listwy progu): o
jego uaktywnieniu świadczy skrócenie
metalowej linki oraz zwinięcie osłony
zabezpieczającej.
Podczas interwencji napinaczy wydziela
się pewna ilość dymu, który nie jest
szkodliwy i nie oznacza pożaru.
Napinacz nie wymaga żadnej obsługi
ani smarowania: wszelkie czynności
zmieniające jego pierwotny stan wpłyną
negatywnie na jego skuteczność.
Jeżeli, w wyniku nieprzewidzianych
zdarzeń (np. powodzi, sztormu itp.),
urządzenie zostało zalane wodą i/lub
błotem, należy zwrócić się do ASO
marki Fiat w celu dokonania jego
wymiany.
70F1B0106C
96
BEZPIECZEŃSTWO

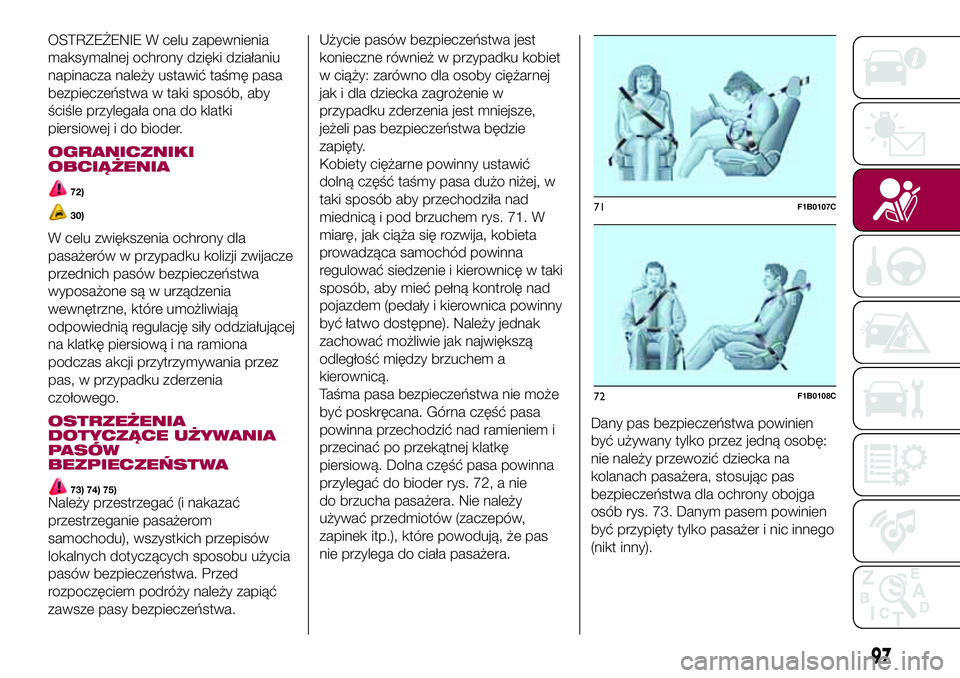

OSTRZEŻENIE W celu zapewnienia
maksymalnej ochrony dzięki działaniu
napinacza należy ustawić taśmę pasa
bezpieczeństwa w taki sposób, aby
ściśle przylegała ona do klatki
piersiowej i do bioder.
OGRANICZNIKI
OBCIĄŻENIA
72)
30)
W celu zwiększenia ochrony dla
pasażerów w przypadku kolizji zwijacze
przednich pasów bezpieczeństwa
wyposażone są w urządzenia
wewnętrzne, które umożliwiają
odpowiednią regulację siły oddziałującej
na klatkę piersiową i na ramiona
podczas akcji przytrzymywania przez
pas, w przypadku zderzenia
czołowego.
OSTRZEŻENIA
DOTYCZĄCE UŻYWANIA
PASÓW
BEZPIECZEŃSTWA
73) 74) 75)Należy przestrzegać (i nakazać
przestrzeganie pasażerom
samochodu), wszystkich przepisów
lokalnych dotyczących sposobu użycia
pasów bezpieczeństwa. Przed
rozpoczęciem podróży należy zapiąć
zawsze pasy bezpieczeństwa.Użycie pasów bezpieczeństwa jest
konieczne również w przypadku kobiet
w ciąży: zarówno dla osoby ciężarnej
jak i dla dziecka zagrożenie w
przypadku zderzenia jest mniejsze,
jeżeli pas bezpieczeństwa będzie
zapięty.
Kobiety ciężarne powinny ustawić
dolną część taśmy pasa dużo niżej, w
taki sposób aby przechodziła nad
miednicą i pod brzuchem rys. 71. W
miarę, jak ciąża się rozwija, kobieta
prowadząca samochód powinna
regulować siedzenie i kierownicę w taki
sposób, aby mieć pełną kontrolę nad
pojazdem (pedały i kierownica powinny
być łatwo dostępne). Należy jednak
zachować możliwie jak największą
odległość między brzuchem a
kierownicą.
Taśma pasa bezpieczeństwa nie może
być poskręcana. Górna część pasa
powinna przechodzić nad ramieniem i
przecinać po przekątnej klatkę
piersiową. Dolna część pasa powinna
przylegać do bioder rys. 72, a nie
do brzucha pasażera. Nie należy
używać przedmiotów (zaczepów,
zapinek itp.), które powodują, że pas
nie przylega do ciała pasażera.Dany pas bezpieczeństwa powinien
być używany tylko przez jedną osobę:
nie należy przewozić dziecka na
kolanach pasażera, stosując pas
bezpieczeństwa dla ochrony obojga
osób rys. 73. Danym pasem powinien
być przypięty tylko pasażer i nic innego
(nikt inny).
71F1B0107C
72F1B0108C
97

KONSERWACJA PASÓW
BEZPIECZEŃSTWA
Aby prawidłowo używać pasów
bezpieczeństwa, należy przestrzegać
skrupulatnie następujących ostrzeżeń:
❒używać zawsze pasów z dobrze
rozciągniętą i nieposkręcaną taśmą;
upewnić się, czy taśma pasa wysuwa
się swobodnie bez zacinania się;
❒należy sprawdzić działanie pasa
bezpieczeństwa w następujący sposób:
chwycić pas i energicznie go
pociągnąć;
❒w wyniku kolizji pas bezpieczeństwa
należy wymienić, nawet jeśli pozornie
wydaje się on być nieuszkodzony.
Pas należy również wymienić w
przypadku aktywacji napinacza pasa
bezpieczeństwa;❒w celu oczyszczenia pasów
bezpieczeństwa należy umyć je ręcznie
wodą i neutralnym mydłem, wypłukać
i pozostawić w cieniu do wyschnięcia.
Nie należy stosować mocnych
detergentów wybielających lub
barwiących oraz jakichkolwiek
substancji chemicznych, które mogłyby
osłabić włókna pasa;
❒unikać zamoczenia zwijaczy pasów
bezpieczeństwa: ich poprawne
działanie gwarantowane jest tylko
wówczas, jeśli nie dostała się do nich
woda;
❒należy wymienić pas
bezpieczeństwa, jeżeli posiada oznaki
zniszczenia lub przecięcia.
UWAGA
72)Napinacz pasa bezpieczeństwa jest
urządzeniem jednorazowego użytku. Po
uaktywnieniu napinacza należy zwrócić się
do ASO marki Fiat w celu wymienienia
go.
73)Absolutnie zabrania się demontowania
lub naruszania komponentów pasów
bezpieczeństwa i napinaczy. Wszelkie tego
typu czynności mogą być wykonywane
wyłącznie przez autoryzowany i
wykwalifikowany personel. Należy zawsze
zwracać się do ASO marki Fiat.74)Aby ochrona była maksymalna, należy
ustawić oparcie siedzenia w pozycji
pionowej, oprzeć się dobrze o oparcie i
zapiąć pas bezpieczeństwa, tak aby
przylegał do klatki piersiowej i do bioder.
Należy zapinać zawsze pasy
bezpieczeństwa zarówno na siedzeniach
przednich jak i tylnych! Podróżowanie
bez zapiętych pasów bezpieczeństwa
zwiększa ryzyko poważnych obrażeń lub
śmierci w przypadku zderzenia.
75)Jeżeli pas bezpieczeństwa uległ
mocnemu przeciążeniu, na przykład
podczas wypadku, powinien być
całkowicie wymieniony razem z
mocowaniami, śrubami mocującymi oraz z
napinaczem pasa; w rzeczywistości
bowiem, nawet jeżeli nie wykazuje
widocznych defektów, mógł stracić swoje
własności wytrzymałościowe.
UWAGA
30)Interwencje, które powodują uderzenia,
wibracje lub nagrzanie miejscowe
(powyżej 100°C przez maksymalny czas 6
godzin), w strefie napinacza, mogą
spowodować jego uszkodzenie lub
uaktywnienie się. W razie konieczności
wykonania interwencji w zakresie tego typu
komponentów, należy zwrócić się do
ASO Fiata.
73F1B0109C
98
BEZPIECZEŃSTWO

SYSTEMY
OCHRONNE DLA
DZIECI
BEZPIECZNE
PRZEWOŻENIE DZIECI
76) 77) 78) 79)
W celu zwiększenia ochrony, w razie
zderzenia wszyscy pasażerowie
powinni podróżować na siedząco i
stosować odpowiednie systemy
ochronne, obowiązujące również
niemowlęta i dzieci!
Wymóg ten obowiązuje zgodnie z
dyrektywą 2003/20/WE, we wszystkich
krajach członkowskich Unii
Europejskiej.
Dzieci o wzroście poniżej 1,50 metra,
do 12 roku życia, powinny być
chronione specjalnymi systemami
zabezpieczającymi i powinny być
umieszczane na siedzeniach tylnych.
Według statystyk dotyczących
wypadków siedzenia tylne oferują
większą gwarancję bezpieczeństwa dla
dzieci.Dzieci, w przeciwieństwie do osób
dorosłych, mają głowę proporcjonalnie
większą i cięższą względem reszty
ciała, natomiast mięśnie i struktura
kości nie są jeszcze u nich całkowicie
rozwinięte. W związku z powyższym,
do utrzymania ich w czasie zderzenia
wymagane są systemy odmienne
od pasów bezpieczeństwa dla osób
dorosłych, aby ograniczyć do minimum
ryzyko obrażeń w razie wypadku,
hamowania lub manewrów nagłych.
Dzieci powinny siedzieć w sposób
bezpieczny i wygodny. W zależności od
właściwości stosowanych fotelików,
zaleca się pozostawiać możliwie jak
najdłużej (przynajmniej do 3-4 lat życia)
foteliki dla dzieci w pozycji przeciwnej
do kierunku jazdy, ponieważ jest to
najbardziej chroniąca je pozycja w razie
zderzenia.
Wyboru najbardziej odpowiedniego do
zastosowania urządzenia
zabezpieczającego dziecko należy
dokonywać w oparciu o wagę i posturę
dziecka. Istnieją różne rodzaje
systemów ochronnych dla dzieci, które
mogą być mocowane w samochodzie
za pomocą pasów bezpieczeństwa
lub za pomocą mocowań ISOFIX/i-Size.Zaleca się wybierać zawsze najbardziej
odpowiednie dla dziecka systemy
ochronne; w tym celu zachęcamy do
zapoznania się z Instrukcją obsługi
dołączoną do fotelika, aby mieć
pewność, że jest on odpowiedni dla
dziecka, dla którego jest przeznaczony.

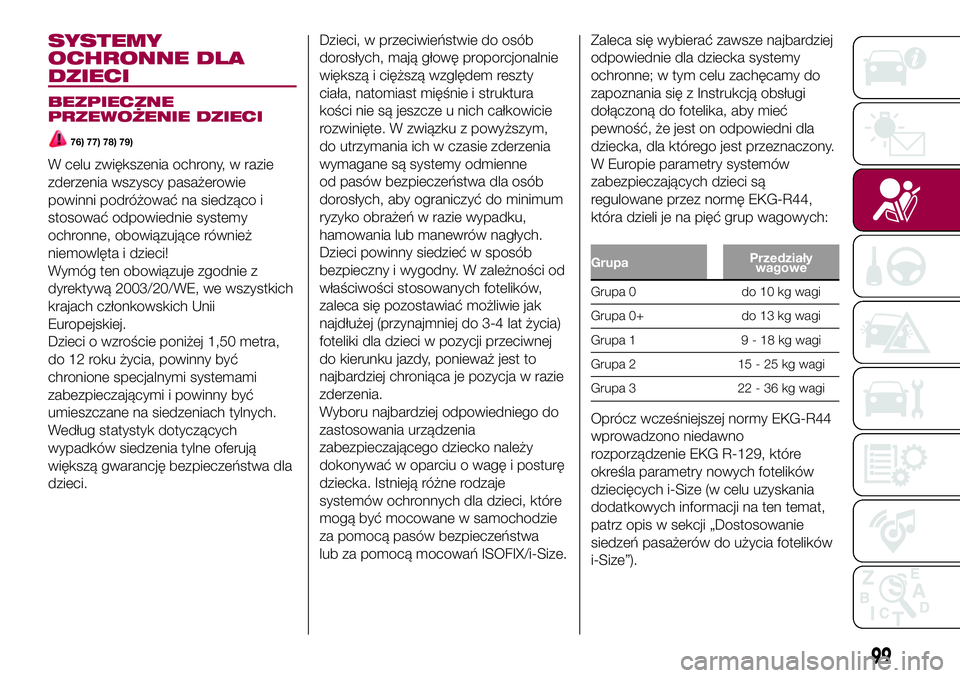

W Europie parametry systemów
zabezpieczających dzieci są
regulowane przez normę EKG-R44,
która dzieli je na pięć grup wagowych:
GrupaPrzedziały
wagowe
Grupa 0 do 10 kg wagi
Grupa 0+ do 13 kg wagi
Grupa 1 9 - 18 kg wagi
Grupa 2 15 - 25 kg wagi
Grupa 3 22 - 36 kg wagi
Oprócz wcześniejszej normy EKG-R44
wprowadzono niedawno
rozporządzenie EKG R-129, które
określa parametry nowych fotelików
dziecięcych i-Size (w celu uzyskania
dodatkowych informacji na ten temat,
patrz opis w sekcji „Dostosowanie
siedzeń pasażerów do użycia fotelików
i-Size”).
99

Wszystkie urządzenia ochronne
powinny posiadać dane homologacyjne
i znak kontrolny na tabliczce
przymocowanej na stałe do fotelika,
której nie wolno absolutnie usuwać.
W Lineaccessori MOPAR
®dostępne są
foteliki dla dzieci odpowiednie dla
każdej grupy wagowej. Zaleca
się stosować te właśnie foteliki,
ponieważ zaprojektowane zostały
specjalnie dla samochodów marki Fiat.

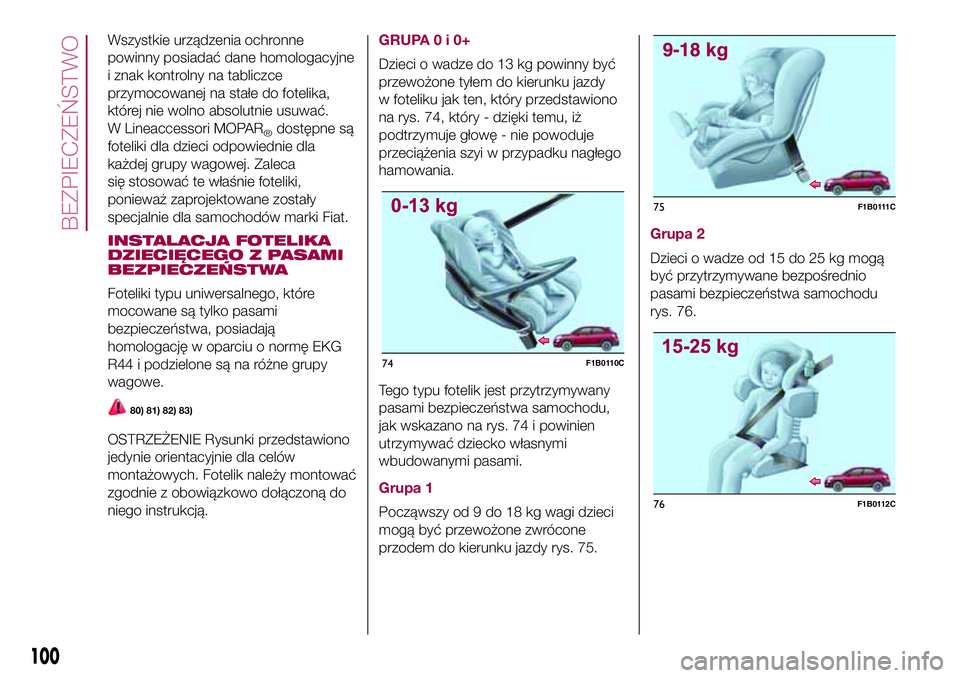

INSTALACJA FOTELIKA
DZIECIĘCEGO Z PASAMI
BEZPIECZEŃSTWA
Foteliki typu uniwersalnego, które
mocowane są tylko pasami
bezpieczeństwa, posiadają
homologację w oparciu o normę EKG
R44 i podzielone są na różne grupy
wagowe.
80) 81) 82) 83)
OSTRZEŻENIE Rysunki przedstawiono
jedynie orientacyjnie dla celów
montażowych. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.
GRUPA0i0+
Dzieci o wadze do 13 kg powinny być
przewożone tyłem do kierunku jazdy
w foteliku jak ten, który przedstawiono
na rys. 74, który - dzięki temu, iż
podtrzymuje głowę - nie powoduje
przeciążenia szyi w przypadku nagłego
hamowania.
Tego typu fotelik jest przytrzymywany
pasami bezpieczeństwa samochodu,
jak wskazano na rys. 74 i powinien
utrzymywać dziecko własnymi
wbudowanymi pasami.
Grupa 1
Począwszy od 9 do 18 kg wagi dzieci
mogą być przewożone zwrócone
przodem do kierunku jazdy rys. 75.
Grupa 2
Dzieci o wadze od 15 do 25 kg mogą
być przytrzymywane bezpośrednio
pasami bezpieczeństwa samochodu
rys. 76.
74F1B0110C
75F1B0111C
76F1B0112C
100
BEZPIECZEŃSTWO

W tym przypadku foteliki pełnią jedynie
funkcję prawidłowego ustawienia
dziecka w stosunku do pasa
bezpieczeństwa, tak aby odcinek
przekątny pasa bezpieczeństwa
przylegał do klatki piersiowej, a nie do
szyi, a odcinek poziomy pasa przylegał
do bioder, a nie do brzucha dziecka.

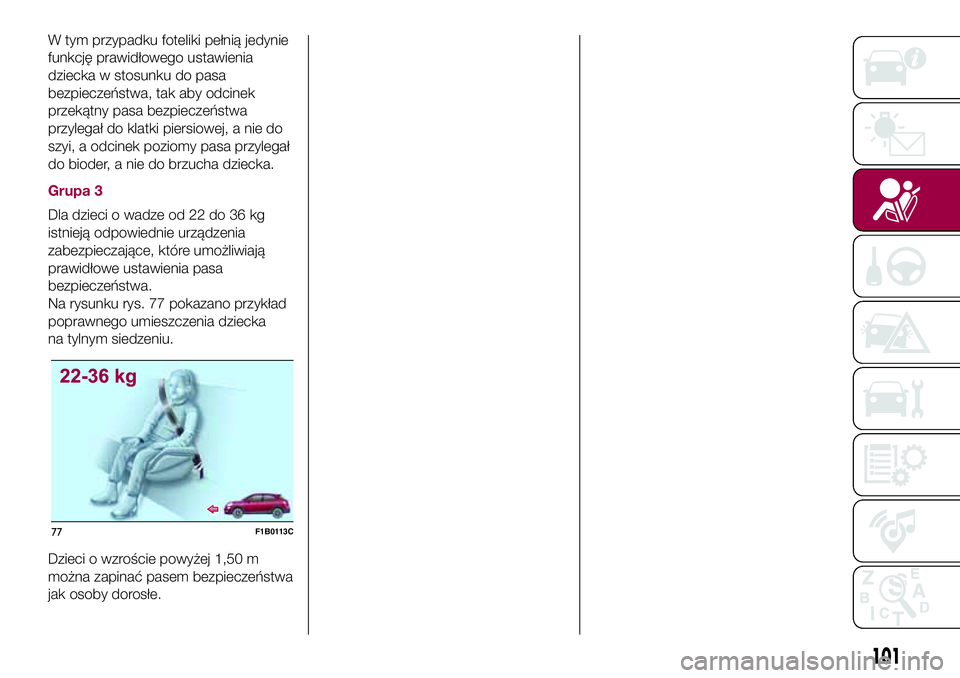

Grupa 3
Dla dzieci o wadze od 22 do 36 kg
istnieją odpowiednie urządzenia
zabezpieczające, które umożliwiają
prawidłowe ustawienia pasa
bezpieczeństwa.
Na rysunku rys. 77 pokazano przykład
poprawnego umieszczenia dziecka
na tylnym siedzeniu.
Dzieci o wzroście powyżej 1,50 m
można zapinać pasem bezpieczeństwa
jak osoby dorosłe.
77F1B0113C
101

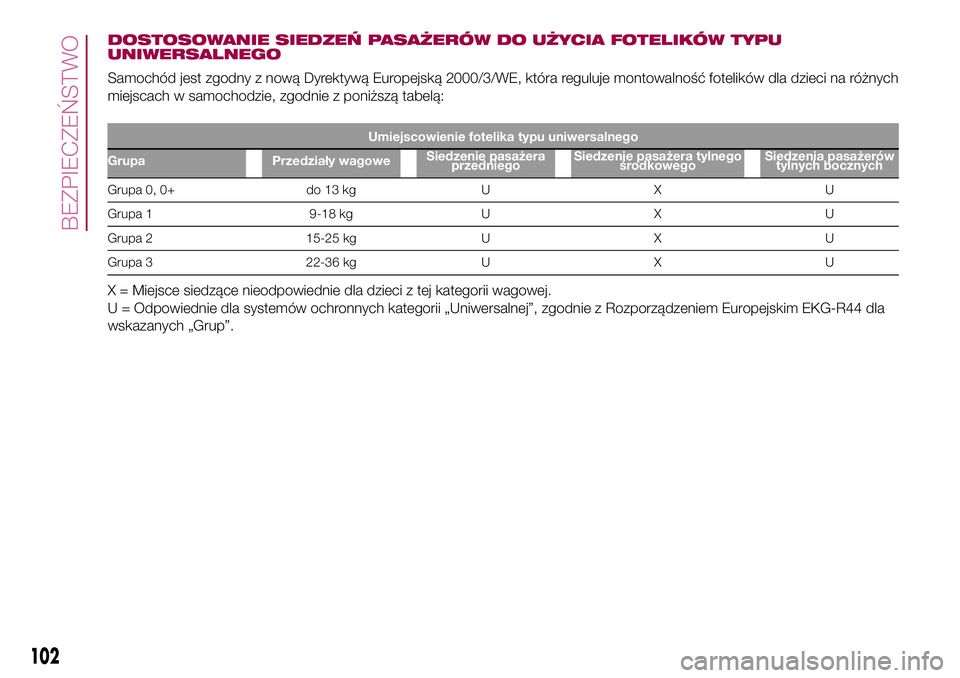

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW TYPU
UNIWERSALNEGO
Samochód jest zgodny z nową Dyrektywą Europejską 2000/3/WE, która reguluje montowalność fotelików dla dzieci na różnych
miejscach w samochodzie, zgodnie z poniższą tabelą:
Umiejscowienie fotelika typu uniwersalnego
Grupa Przedziały wagoweSiedzenie pasażera
przedniegoSiedzenie pasażera tylnego
środkowegoSiedzenia pasażerów
tylnych bocznych
Grupa 0, 0+ do 13 kg U X U
Grupa 1 9-18 kg U X U
Grupa 2 15-25 kg U X U
Grupa 3 22-36 kg U X U
X = Miejsce siedzące nieodpowiednie dla dzieci z tej kategorii wagowej.
U = Odpowiednie dla systemów ochronnych kategorii „Uniwersalnej”, zgodnie z Rozporządzeniem Europejskim EKG-R44 dla
wskazanych „Grup”.
102
BEZPIECZEŃSTWO
