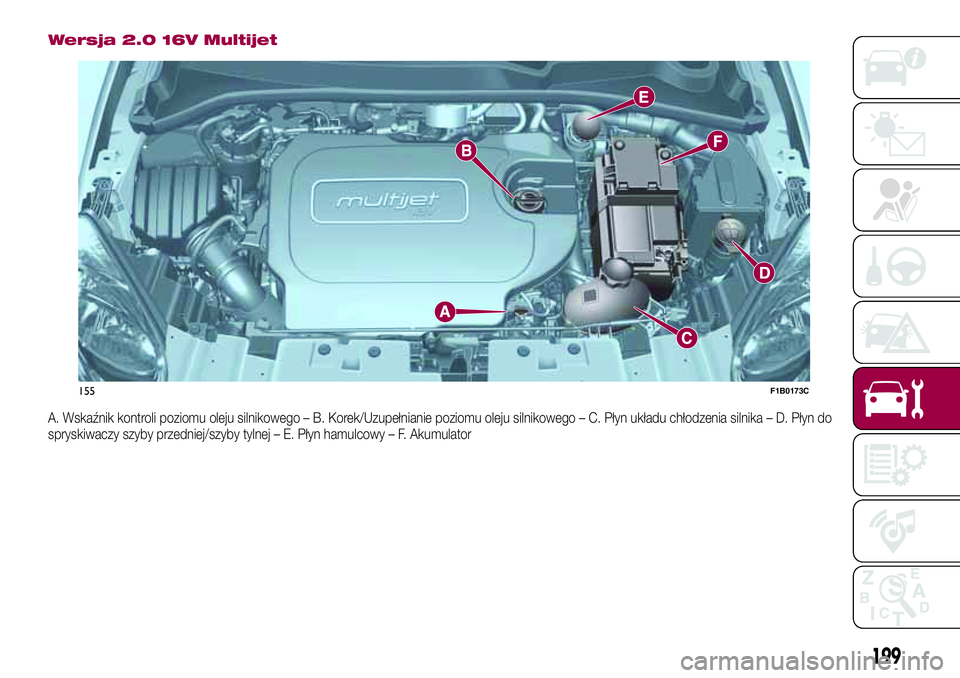

A. Wskaźnik kontroli poziomu oleju silnikowego – B. Korek/Uzupełnianie poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do
spryskiwaczy szyby przedniej/szyby tylnej – E. Płyn hamulcowy – F. Akumulator
155F1B0173C
199

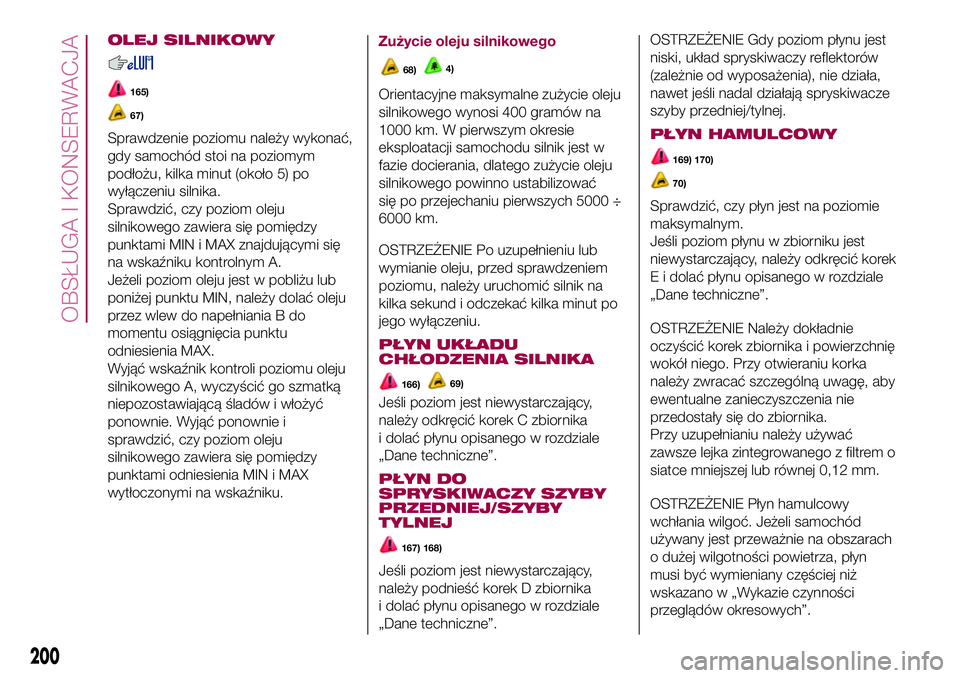

OLEJ SILNIKOWY
165)
67)
Sprawdzenie poziomu należy wykonać,
gdy samochód stoi na poziomym
podłożu, kilka minut (około 5) po
wyłączeniu silnika.
Sprawdzić, czy poziom oleju
silnikowego zawiera się pomiędzy
punktami MIN i MAX znajdującymi się
na wskaźniku kontrolnym A.
Jeżeli poziom oleju jest w pobliżu lub
poniżej punktu MIN, należy dolać oleju
przez wlew do napełniania B do
momentu osiągnięcia punktu
odniesienia MAX.
Wyjąć wskaźnik kontroli poziomu oleju
silnikowego A, wyczyścić go szmatką
niepozostawiającą śladów i włożyć
ponownie. Wyjąć ponownie i
sprawdzić, czy poziom oleju
silnikowego zawiera się pomiędzy
punktami odniesienia MIN i MAX
wytłoczonymi na wskaźniku.
Zużycie oleju silnikowego
68)4)
Orientacyjne maksymalne zużycie oleju
silnikowego wynosi 400 gramów na
1000 km. W pierwszym okresie
eksploatacji samochodu silnik jest w
fazie docierania, dlatego zużycie oleju
silnikowego powinno ustabilizować
się po przejechaniu pierwszych 5000 ÷
6000 km.
OSTRZEŻENIE Po uzupełnieniu lub
wymianie oleju, przed sprawdzeniem
poziomu, należy uruchomić silnik na
kilka sekund i odczekać kilka minut po
jego wyłączeniu.
PŁYN UKŁADU
CHŁODZENIA SILNIKA
166)69)
Jeśli poziom jest niewystarczający,
należy odkręcić korek C zbiornika
i dolać płynu opisanego w rozdziale
„Dane techniczne”.
PŁYN DO
SPRYSKIWACZY SZYBY
PRZEDNIEJ/SZYBY
TYLNEJ
167) 168)
Jeśli poziom jest niewystarczający,
należy podnieść korek D zbiornika
i dolać płynu opisanego w rozdziale
„Dane techniczne”.OSTRZEŻENIE Gdy poziom płynu jest
niski, układ spryskiwaczy reflektorów
(zależnie od wyposażenia), nie działa,
nawet jeśli nadal działają spryskiwacze
szyby przedniej/tylnej.
PŁYN HAMULCOWY
169) 170)
70)
Sprawdzić, czy płyn jest na poziomie
maksymalnym.
Jeśli poziom płynu w zbiorniku jest
niewystarczający, należy odkręcić korek
E i dolać płynu opisanego w rozdziale
„Dane techniczne”.
OSTRZEŻENIE Należy dokładnie
oczyścić korek zbiornika i powierzchnię
wokół niego. Przy otwieraniu korka
należy zwracać szczególną uwagę, aby
ewentualne zanieczyszczenia nie
przedostały się do zbiornika.
Przy uzupełnianiu należy używać
zawsze lejka zintegrowanego z filtrem o
siatce mniejszej lub równej 0,12 mm.
OSTRZEŻENIE Płyn hamulcowy
wchłania wilgoć. Jeżeli samochód
używany jest przeważnie na obszarach
o dużej wilgotności powietrza, płyn
musi być wymieniany częściej niż
wskazano w „Wykazie czynności
przeglądów okresowych”.
200
OBSŁUGA I KONSERWACJA

OLEJ SYSTEMU
STEROWANIA
AUTOMATYCZNĄ
SKRZYNIĄ BIEGÓW /
AUTOMATYCZNA
SKRZYNIĄ BIEGÓW Z
PODWÓJNYM
SPRZĘGŁEM
5)
Jeśli chodzi o sprawdzanie poziomu
oleju przekładniowego, należy zwracać
się wyłącznie do ASO marki Fiat.
AKUMULATOR
171) 172) 173)
71)
6)
Akumulator nie wymaga dolewania do
elektrolitu wody destylowanej.
Niemniej jednak wymagana jest
okresowa kontrola ze strony ASO marki
Fiat w celu zapewnienia odpowiedniej
wydajności akumulatora.
Wymiana akumulatora
W razie konieczności akumulator należy
wymienić na inny, oryginalny, o takich
samych parametrach. Jeśli chodzi
o konserwację akumulatora, należy
zapoznać się ze wskazówkami
przekazanymi przez jego producenta.
UŻYTECZNE ZALECENIA
DOTYCZĄCE
PRZEDŁUŻENIA
TRWAŁOŚCI
AKUMULATORA
Użyteczne zalecenia dotyczące
przedłużenia trwałości akumulatora
W celu uniknięcia szybkiego
rozładowania akumulatora i w celu
przedłużenia jego trwałości należy
przestrzegać skrupulatnie
następujących zaleceń:
❒przy parkowaniu samochodu
sprawdzić, czy drzwi, pokrywy
i schowki są dokładnie zamknięte, aby
uniknąć pozostawienia wewnątrz
nadwozia zaświeconych lamp
sufitowych;
❒wyłączać lampy sufitowe: niemniej w
samochodzie przewidziano system
automatycznego wyłączania oświetlenia
wewnętrznego;
❒przy wyłączonym silniku nie
pozostawiać na dłuższy okres
włączonych urządzeń (np.
radioodtwarzacza, świateł awaryjnych
itp.);
❒przed jakąkolwiek interwencją w
zakresie instalacji elektrycznej odłączyć
zacisk z bieguna ujemnego
akumulatora.Jeżeli po zakupie samochodu zamierza
się zainstalować akcesoria elektryczne
wymagające ciągłego zasilania
elektrycznego (np. alarm) lub akcesoria
obciążające bilans elektryczny, należy
zwrócić się do ASO marki Fiat, w której
specjaliści określą całkowity pobór
prądu elektrycznego.
72)
OSTRZEŻENIE W wyniku odłączenia
akumulatora układ kierowniczy wymaga
konfiguracji, co zostanie
zasygnalizowane przez zaświecenie się
lampki sygnalizacyjnej
w zestawie
wskaźników (lub symbolu na
wyświetlaczu). Aby wykonać tę
procedurę, wystarczy obrócić
kierownicą w krańcowe jej położenia
lub po prostu jechać prosto przez około
sto metrów.
201

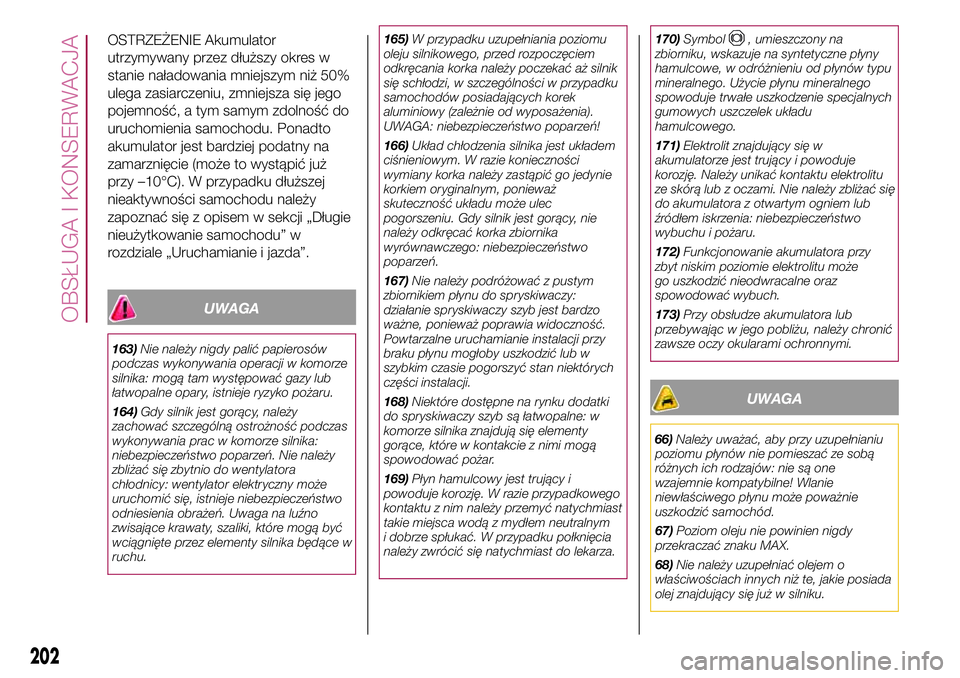

OSTRZEŻENIE Akumulator
utrzymywany przez dłuższy okres w
stanie naładowania mniejszym niż 50%
ulega zasiarczeniu, zmniejsza się jego
pojemność, a tym samym zdolność do
uruchomienia samochodu. Ponadto
akumulator jest bardziej podatny na
zamarznięcie (może to wystąpić już
przy –10°C). W przypadku dłuższej
nieaktywności samochodu należy
zapoznać się z opisem w sekcji „Długie
nieużytkowanie samochodu” w
rozdziale „Uruchamianie i jazda”.
UWAGA
163)Nie należy nigdy palić papierosów
podczas wykonywania operacji w komorze
silnika: mogą tam występować gazy lub
łatwopalne opary, istnieje ryzyko pożaru.
164)Gdy silnik jest gorący, należy
zachować szczególną ostrożność podczas
wykonywania prac w komorze silnika:
niebezpieczeństwo poparzeń. Nie należy
zbliżać się zbytnio do wentylatora
chłodnicy: wentylator elektryczny może
uruchomić się, istnieje niebezpieczeństwo
odniesienia obrażeń. Uwaga na luźno
zwisające krawaty, szaliki, które mogą być
wciągnięte przez elementy silnika będące w
ruchu.165)W przypadku uzupełniania poziomu
oleju silnikowego, przed rozpoczęciem
odkręcania korka należy poczekać aż silnik
się schłodzi, w szczególności w przypadku
samochodów posiadających korek
aluminiowy (zależnie od wyposażenia).
UWAGA: niebezpieczeństwo poparzeń!
166)Układ chłodzenia silnika jest układem
ciśnieniowym. W razie konieczności
wymiany korka należy zastąpić go jedynie
korkiem oryginalnym, ponieważ
skuteczność układu może ulec
pogorszeniu. Gdy silnik jest gorący, nie
należy odkręcać korka zbiornika
wyrównawczego: niebezpieczeństwo
poparzeń.
167)Nie należy podróżować z pustym
zbiornikiem płynu do spryskiwaczy:
działanie spryskiwaczy szyb jest bardzo
ważne, ponieważ poprawia widoczność.
Powtarzalne uruchamianie instalacji przy
braku płynu mogłoby uszkodzić lub w
szybkim czasie pogorszyć stan niektórych
części instalacji.
168)Niektóre dostępne na rynku dodatki
do spryskiwaczy szyb są łatwopalne: w
komorze silnika znajdują się elementy
gorące, które w kontakcie z nimi mogą
spowodować pożar.
169)Płyn hamulcowy jest trujący i
powoduje korozję. W razie przypadkowego
kontaktu z nim należy przemyć natychmiast
takie miejsca wodą z mydłem neutralnym
i dobrze spłukać. W przypadku połknięcia
należy zwrócić się natychmiast do lekarza.170)Symbol
, umieszczony na
zbiorniku, wskazuje na syntetyczne płyny
hamulcowe, w odróżnieniu od płynów typu
mineralnego. Użycie płynu mineralnego
spowoduje trwałe uszkodzenie specjalnych
gumowych uszczelek układu
hamulcowego.
171)Elektrolit znajdujący się w
akumulatorze jest trujący i powoduje
korozję. Należy unikać kontaktu elektrolitu
ze skórą lub z oczami. Nie należy zbliżać się
do akumulatora z otwartym ogniem lub
źródłem iskrzenia: niebezpieczeństwo
wybuchu i pożaru.
172)Funkcjonowanie akumulatora przy
zbyt niskim poziomie elektrolitu może
go uszkodzić nieodwracalne oraz
spowodować wybuch.
173)Przy obsłudze akumulatora lub
przebywając w jego pobliżu, należy chronić
zawsze oczy okularami ochronnymi.
UWAGA
66)Należy uważać, aby przy uzupełnianiu
poziomu płynów nie pomieszać ze sobą
różnych ich rodzajów: nie są one
wzajemnie kompatybilne! Wlanie
niewłaściwego płynu może poważnie
uszkodzić samochód.
67)Poziom oleju nie powinien nigdy
przekraczać znaku MAX.
68)Nie należy uzupełniać olejem o
właściwościach innych niż te, jakie posiada
olej znajdujący się już w silniku.
202
OBSŁUGA I KONSERWACJA

69)Układ chłodzenia silnika zawiera płyn
ochronny, niezamarzający PARAFLUUP.W
razie konieczności uzupełnienia poziomu
należy zastosować płyn tego samego typu.
Płyn PARAFLU
UPnie może być mieszany
z żadnym innym płynem. Jeżeli jednak
tak się stanie, należy sprawdzić zaistniałą
sytuację, unikając absolutnie uruchomienia
silnika i skontaktować się z ASO marki
Fiat.
70)Należy uważać, aby płynem
hamulcowym, powodującym korozję, nie
polać elementów lakierowanych. Gdyby tak
się stało, należy natychmiast przemyć
takie miejsce wodą.
71)Jeżeli samochód ma pozostać przez
dłuższy czas w szczególnie zimnych
warunkach, należy wymontować
akumulator i przenieść go w ciepłe miejsce;
w przeciwnym razie istnieje ryzyko
zamarznięcia urządzenia.
72)Nieprawidłowe zamontowanie
akcesoriów elektrycznych i elektronicznych
może spowodować poważne uszkodzenie
samochodu. Jeżeli po zakupieniu
samochodu zamierzamy zainstalować
dodatkowe akcesoria (np. zabezpieczenie
przed kradzieżą, radiotelefon itp.), należy
zwrócić się do ASO marki Fiat, która
zasugeruje najbardziej odpowiednie
urządzenie, a także określi konieczność
użycia akumulatora o większej pojemności.
UWAGA
4)Zużyty olej silnikowy i wymieniony filtr
zawierają substancje szkodliwe dla
środowiska. W celu dokonania wymiany
oleju i filtrów zaleca się zwracać się do
ASO marki Fiat.
5)Zużyty olej przekładniowy zawiera
substancje szkodliwe dla środowiska. W
celu dokonania wymiany oleju zaleca
się zwracać się do ASO marki Fiat.
6)Akumulatory zawierają substancje
bardzo szkodliwe dla środowiska. W celu
dokonania wymiany akumulatora należy
zwrócić się do ASO marki Fiat.
ŁADOWANIE
AKUMULATORA
OSTRZEŻENIA
OSTRZEŻENIE Opis procedury
ładowania akumulatora przedstawiono
wyłącznie informacyjnie. W celu
wykonania tej czynności należy zwrócić
się do ASO marki Fiat.
OSTRZEŻENIE Przed odłączeniem od
akumulatora zasilania elektrycznego
należy poczekać co najmniej minutę od
ustawienia wyłącznika zapłonu w
położeniu STOP i od zamknięcia drzwi
po stronie kierowcy. Przy późniejszym
podłączaniu zasilania elektrycznego
do akumulatora należy upewnić się, że
wyłącznik zapłonu jest w położeniu
STOP i że drzwi po stronie kierowcy są
zamknięte.
OSTRZEŻENIE Akumulator zaleca się
ładować wolno prądem o niskim
natężeniu przez około 24 godziny.
Ładowanie akumulatora przez dłuższy
czas może spowodować jego
uszkodzenie.
203

OSTRZEŻENIE Ważne jest, aby
przewody instalacji elektrycznej były
odpowiednio podłączone ponownie do
akumulatora, czyli przewód dodatni
(+) do zacisku dodatniego a przewód
ujemny (–) do zacisku ujemnego.
Zaciski akumulatora są oznaczone
symbolami plusa (+) w przypadku
zacisku dodatniego i minusa (–)
w przypadku zacisku ujemnego, a ich
symbole znajdują się na pokrywie
akumulatora. Ponadto zaciski
przewodów muszą być pozbawione
korozji i trwale umocowane do
biegunów. W przypadku stosowania
ładowarki typu „szybkiego” do
akumulatora zamontowanego w
samochodzie przed podłączeniem
ładowarki należy odłączyć oba
przewody akumulatora samochodu. Nie
należy stosować ładowarki typu
„szybkiego” do przekazania napięcia
rozruchowego.WERSJA BEZ SYSTEMU
START&STOP
W celu naładowania akumulatora
należy:
❒odłączyć zacisk od bieguna
ujemnego akumulatora;
❒połączyć bieguny akumulatora z
przewodami ładowarki, przestrzegając
biegunowości;
❒włączyć ładowarkę;
❒po zakończeniu ładowania wyłączyć
ładowarkę przed odłączeniem jej od
akumulatora;
❒połączyć zacisk z biegunem
ujemnym akumulatora.
WERSJE Z SYSTEMEM
START&STOP
W celu naładowania akumulatora
należy:

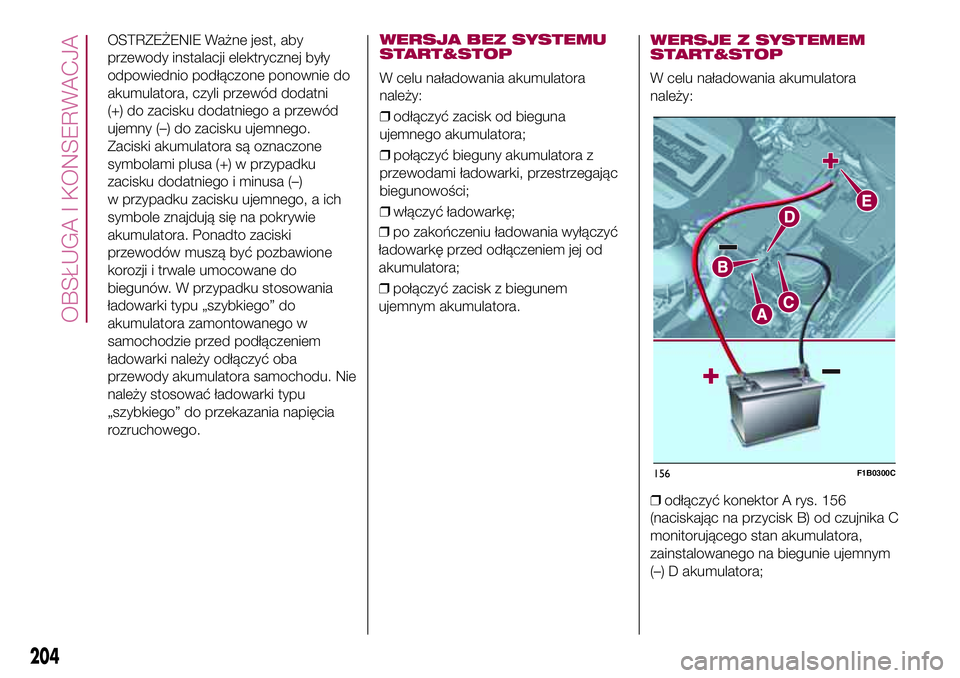

❒odłączyć konektor A rys. 156
(naciskając na przycisk B) od czujnika C
monitorującego stan akumulatora,
zainstalowanego na biegunie ujemnym
(–) D akumulatora;
156F1B0300C
204
OBSŁUGA I KONSERWACJA

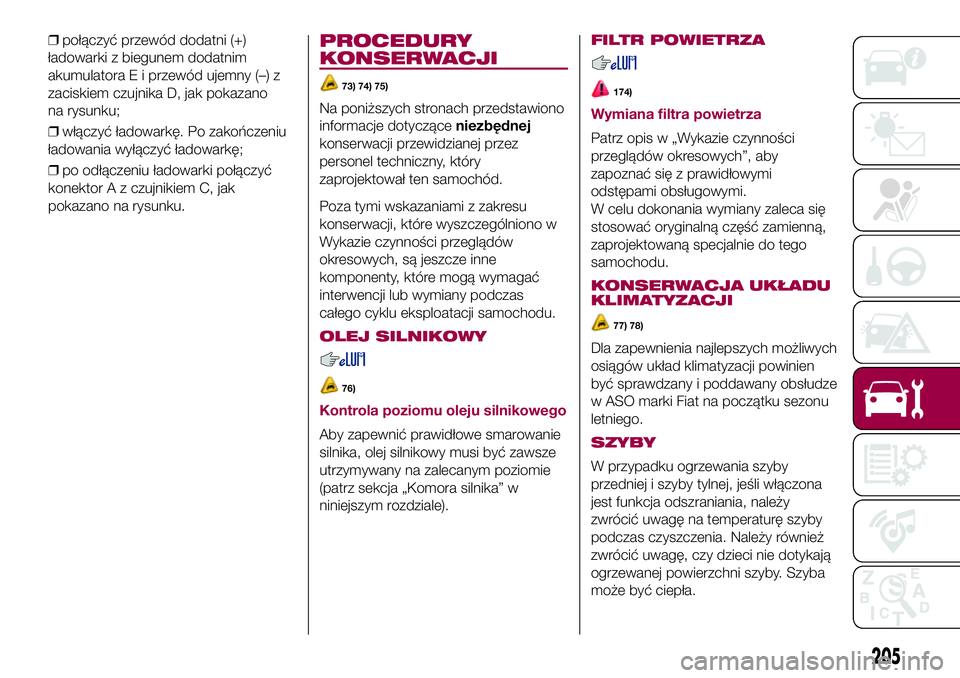

❒połączyć przewód dodatni (+)
ładowarki z biegunem dodatnim
akumulatora E i przewód ujemny (–) z
zaciskiem czujnika D, jak pokazano
na rysunku;
❒włączyć ładowarkę. Po zakończeniu
ładowania wyłączyć ładowarkę;
❒po odłączeniu ładowarki połączyć
konektor A z czujnikiem C, jak
pokazano na rysunku.PROCEDURY
KONSERWACJI
73) 74) 75)
Na poniższych stronach przedstawiono
informacje dotycząceniezbędnej
konserwacji przewidzianej przez
personel techniczny, który
zaprojektował ten samochód.
Poza tymi wskazaniami z zakresu
konserwacji, które wyszczególniono w
Wykazie czynności przeglądów
okresowych, są jeszcze inne
komponenty, które mogą wymagać
interwencji lub wymiany podczas
całego cyklu eksploatacji samochodu.
OLEJ SILNIKOWY
76)
Kontrola poziomu oleju silnikowego
Aby zapewnić prawidłowe smarowanie
silnika, olej silnikowy musi być zawsze
utrzymywany na zalecanym poziomie
(patrz sekcja „Komora silnika” w
niniejszym rozdziale).
FILTR POWIETRZA
174)
Wymiana filtra powietrza
Patrz opis w „Wykazie czynności
przeglądów okresowych”, aby
zapoznać się z prawidłowymi
odstępami obsługowymi.
W celu dokonania wymiany zaleca się
stosować oryginalną część zamienną,
zaprojektowaną specjalnie do tego
samochodu.
KONSERWACJA UKŁADU
KLIMATYZACJI
77) 78)
Dla zapewnienia najlepszych możliwych
osiągów układ klimatyzacji powinien
być sprawdzany i poddawany obsłudze
w ASO marki Fiat na początku sezonu
letniego.
SZYBY
W przypadku ogrzewania szyby
przedniej i szyby tylnej, jeśli włączona
jest funkcja odszraniania, należy
zwrócić uwagę na temperaturę szyby
podczas czyszczenia. Należy również
zwrócić uwagę, czy dzieci nie dotykają
ogrzewanej powierzchni szyby. Szyba
może być ciepła.
205

Nie należy nigdy stosować do
czyszczenia powierzchni szyb
detergentu typu ściernego.
Nie należy używać skrobaczek lub
ostrych narzędzi, które mogłyby
porysować szyby.
Aby oczyścić lusterko wsteczne, należy
spryskać detergentem szmatkę, którą
zamierza się użyć do czyszczenia.
Nie należy natryskiwać detergentu
bezpośrednio na szybę.
W przypadku czyszczenia szyby gorącą
wodą istnieje ryzyko usunięcia
ewentualnych etykiet naklejonych na
szybę.
WYCIERACZKI SZYBY
PRZEDNIEJ/SZYBY
TYLNEJ
Podnoszenie piór wycieraczek
Gdyby konieczne było podniesienie piór
wycieraczek szyby przedniej (np. w
przypadku śniegu lub gdyby konieczna
była wymiana piór), należy włączyć
funkcję „Pozycja serwisowa” (patrz opis
w sekcji „Wycieraczki szyby przedniej/
tylnej” w rozdziale „Poznawanie
samochodu”).
Aby obniżyć pióra, wystarczy ustawić
wyłącznik zapłonu w położeniu MAR.OSTRZEŻENIE Ustawić pióra tak, aby
stykały się z szybą przednią, przed
ponownym uruchomieniem wycieraczki
szyby przedniej i/lub ustawieniem
wyłącznika zapłonu w położeniu MAR.
Wymiana piór wycieraczek szyby
przedniej
Należy wykonać, co następuje:
❒podnieść ramię wycieraczki, nacisnąć
przycisk A rys. 157 sprężyny mocującej
i wyjąć pióro z ramienia;
❒zamontować nowe pióro, wsuwając
zaczep w odpowiednie gniazdo w
ramieniu i upewniając się o jego
prawidłowym zablokowaniu;
❒obniżyć na szybę ramię wycieraczki
szyby przedniej.
OSTRZEŻENIE Nie należy uruchamiać
wycieraczek szyby przedniej, jeśli ich
pióra odchylone są od szyby.
Wymiana pióra wycieraczki szyby
tylnej
Należy wykonać, co następuje:
❒rozszerzyć dwa zaczepy zgodnie z
kierunkiem wskazywanym przez strzałki
i obrócić pokrywą A rys. 158 na
zewnątrz;
❒odkręcić nakrętkę B i zdjąć ramię C
ze sworznia środkowego;
❒wyrównać odpowiednio nowe ramię;
❒dokręcić do oporu nakrętkę B, a
następnie zamontować pokrywę A.
OSTRZEŻENIE Nie należy uruchamiać
wycieraczki szyby tylnej, jeśli jej pióro
odchylone jest od szyby.
157F1B0302C
158F1B0303C
206
OBSŁUGA I KONSERWACJA
