2017 FIAT 500X Instrukcja obsługi (in Polish)

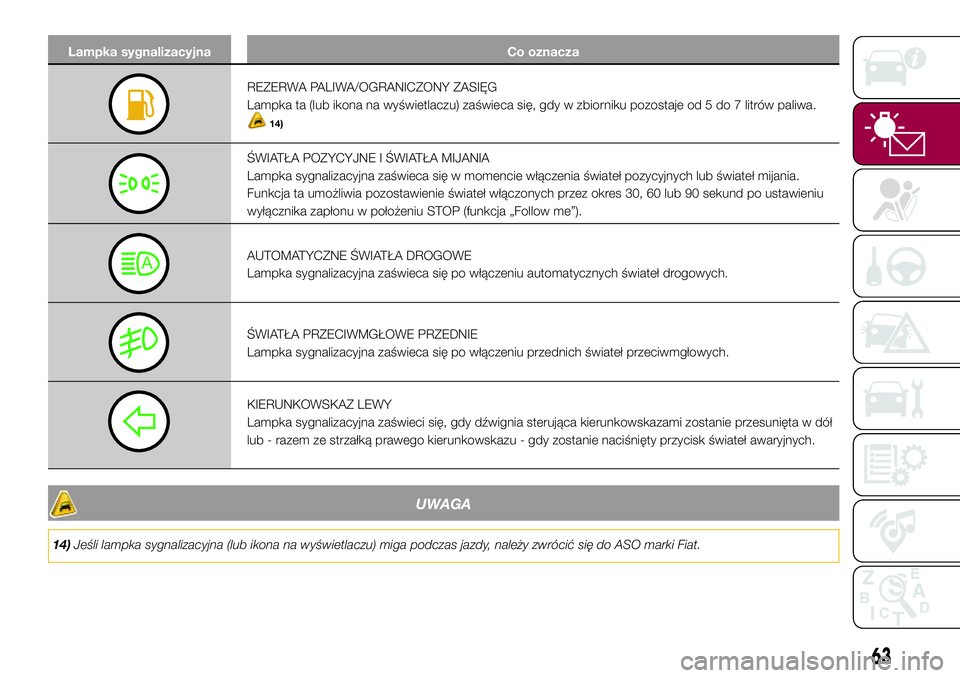

Lampka sygnalizacyjna Co oznacza
REZERWA PALIWA/OGRANICZONY ZASIĘG
Lampka ta (lub ikona na wyświetlaczu) zaświeca się, gdy w zbiorniku pozostaje od 5 do 7 litrów paliwa.
14)
ŚWIATŁA POZYCYJNE I ŚWIATŁA MIJANIA
Lampka sygnalizacyjna zaświeca się w momencie włączenia świateł pozycyjnych lub świateł mijania.
Funkcja ta umożliwia pozostawienie świateł włączonych przez okres 30, 60 lub 90 sekund po ustawieniu
wyłącznika zapłonu w położeniu STOP (funkcja „Follow me”).
AUTOMATYCZNE ŚWIATŁA DROGOWE
Lampka sygnalizacyjna zaświeca się po włączeniu automatycznych świateł drogowych.
ŚWIATŁA PRZECIWMGŁOWE PRZEDNIE
Lampka sygnalizacyjna zaświeca się po włączeniu przednich świateł przeciwmgłowych.
KIERUNKOWSKAZ LEWY
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta w dół
lub - razem ze strzałką prawego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł awaryjnych.
UWAGA
14)Jeśli lampka sygnalizacyjna (lub ikona na wyświetlaczu) miga podczas jazdy, należy zwrócić się do ASO marki Fiat.
63

Lampka sygnalizacyjna Co oznacza
KIERUNKOWSKAZ PRAWY
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta w
górę lub - razem ze strzałką lewego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł awaryjnych.
INTERWENCJA SYSTEMU START&STOP
Symbol ten zaświeca się, aby poinformować, że silnik został wyłączony z powodu interwencji systemu
Start&Stop.
Aktywacja: symbol ten zaświeca się w przypadku aktywacji tego systemu; w tej sytuacji dioda
umieszczona na przycisku jest zgaszona.
Dezaktywacja: o dezaktywacji systemu Start&Stop świadczy widniejący na wyświetlaczu specjalny
komunikat; w tej sytuacji dioda na przycisku jest zaświecona.
ŚWIATŁA DROGOWE
Lampka sygnalizacyjna zaświeca się po włączeniu świateł drogowych.
SYMBOLE POJAWIAJĄCE SIĘ NA WYŚWIETLACZU
Symbol Co oznacza
NIEWYSTARCZAJĄCE CIŚNIENIE OLEJU SILNIKOWEGO
Symbol ten zaświeca się, jednocześnie na wyświetlaczu pojawia się komunikat, w przypadku
niewystarczającego ciśnienia oleju silnikowego.
15)
OSTRZEŻENIE Nie należy korzystać z samochodu, dopóki awaria nie zostanie usunięta. Zaświecenie się
tego symbolu nie wskazuje ilości oleju znajdującego się w silniku: kontrolę poziomu należy zawsze
wykonywać ręcznie.
AWARIA PODUSZKI POWIETRZNEJ
Zaświecenie się tego symbolu oznacza awarię układu poduszek powietrznych. Należy zwrócić się możliwie
jak najszybciej do ASO marki Fiat.
64
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

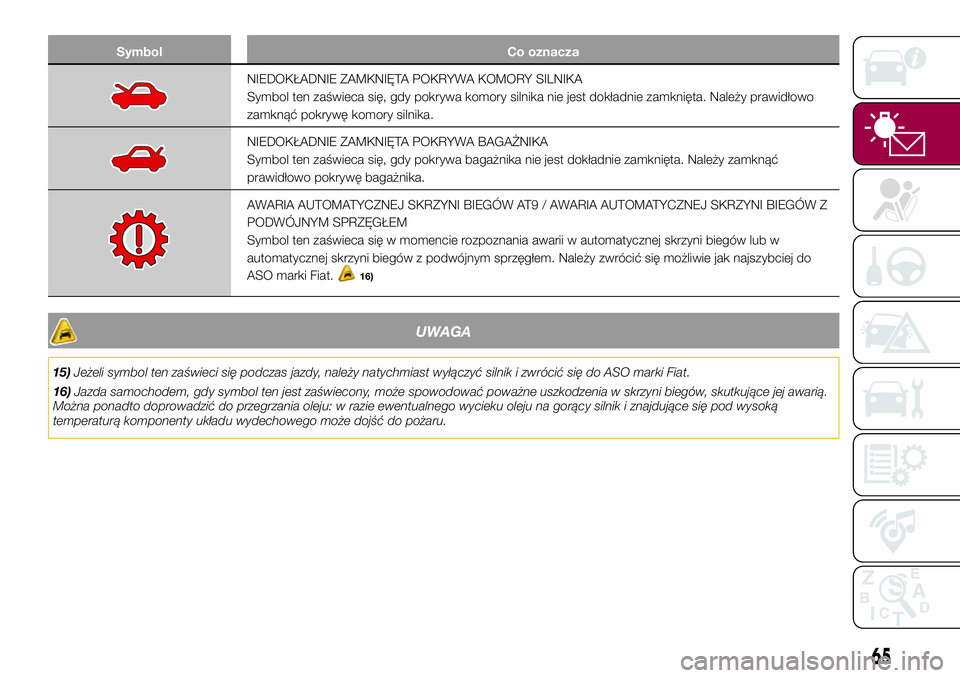

Symbol Co oznacza
NIEDOKŁADNIE ZAMKNIĘTA POKRYWA KOMORY SILNIKA
Symbol ten zaświeca się, gdy pokrywa komory silnika nie jest dokładnie zamknięta. Należy prawidłowo
zamknąć pokrywę komory silnika.
NIEDOKŁADNIE ZAMKNIĘTA POKRYWA BAGAŻNIKA
Symbol ten zaświeca się, gdy pokrywa bagażnika nie jest dokładnie zamknięta. Należy zamknąć
prawidłowo pokrywę bagażnika.
AWARIA AUTOMATYCZNEJ SKRZYNI BIEGÓW AT9 / AWARIA AUTOMATYCZNEJ SKRZYNI BIEGÓW Z
PODWÓJNYM SPRZĘGŁEM
Symbol ten zaświeca się w momencie rozpoznania awarii w automatycznej skrzyni biegów lub w
automatycznej skrzyni biegów z podwójnym sprzęgłem. Należy zwrócić się możliwie jak najszybciej do
ASO marki Fiat.
16)
UWAGA
15)Jeżeli symbol ten zaświeci się podczas jazdy, należy natychmiast wyłączyć silnik i zwrócić się do ASO marki Fiat.
16)Jazda samochodem, gdy symbol ten jest zaświecony, może spowodować poważne uszkodzenia w skrzyni biegów, skutkujące jej awarią.
Można ponadto doprowadzić do przegrzania oleju: w razie ewentualnego wycieku oleju na gorący silnik i znajdujące się pod wysoką
temperaturą komponenty układu wydechowego może dojść do pożaru.
65

Symbol Co oznacza
AWARIA ALTERNATORA
Zaświecenie się tego symbolu przy włączonym silniku oznacza awarię alternatora. Należy zwrócić się
możliwie jak najszybciej do ASO marki Fiat.
NIEDOKŁADNIE ZAMKNIĘTE DRZWI
Symbol ten zaświeca się, gdy którekolwiek z drzwi nie są dokładnie zamknięte. Gdy samochód jest w
ruchu i otwarte są drzwi, emitowany jest sygnał akustyczny. Należy prawidłowo zamknąć drzwi.
AWARIA SYSTEMU FULL BRAKE CONTROL
Symbole te zaświecają się (jednocześnie na wyświetlaczu pojawia się komunikat) w razie awarii systemu
Full Brake Control. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
AWARIA SYSTEMU LANE ASSIST
Symbol ten zaświeca się w przypadku trwałej awarii systemu LaneAssist. Należy zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
66
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

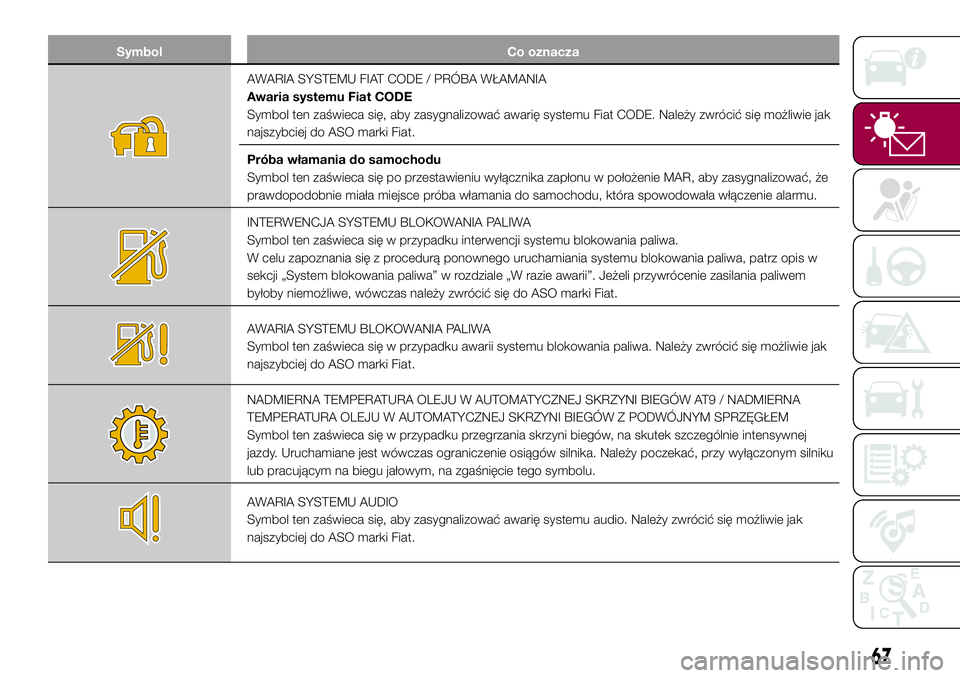

Symbol Co oznacza
AWARIA SYSTEMU FIAT CODE / PRÓBA WŁAMANIA
Awaria systemu Fiat CODE
Symbol ten zaświeca się, aby zasygnalizować awarię systemu Fiat CODE. Należy zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
Próba włamania do samochodu
Symbol ten zaświeca się po przestawieniu wyłącznika zapłonu w położenie MAR, aby zasygnalizować, że
prawdopodobnie miała miejsce próba włamania do samochodu, która spowodowała włączenie alarmu.
INTERWENCJA SYSTEMU BLOKOWANIA PALIWA
Symbol ten zaświeca się w przypadku interwencji systemu blokowania paliwa.
W celu zapoznania się z procedurą ponownego uruchamiania systemu blokowania paliwa, patrz opis w
sekcji „System blokowania paliwa” w rozdziale „W razie awarii”. Jeżeli przywrócenie zasilania paliwem
byłoby niemożliwe, wówczas należy zwrócić się do ASO marki Fiat.
AWARIA SYSTEMU BLOKOWANIA PALIWA
Symbol ten zaświeca się w przypadku awarii systemu blokowania paliwa. Należy zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
NADMIERNA TEMPERATURA OLEJU W AUTOMATYCZNEJ SKRZYNI BIEGÓW AT9 / NADMIERNA
TEMPERATURA OLEJU W AUTOMATYCZNEJ SKRZYNI BIEGÓW Z PODWÓJNYM SPRZĘGŁEM
Symbol ten zaświeca się w przypadku przegrzania skrzyni biegów, na skutek szczególnie intensywnej
jazdy. Uruchamiane jest wówczas ograniczenie osiągów silnika. Należy poczekać, przy wyłączonym silniku
lub pracującym na biegu jałowym, na zgaśnięcie tego symbolu.
AWARIA SYSTEMU AUDIO
Symbol ten zaświeca się, aby zasygnalizować awarię systemu audio. Należy zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
67

Symbol Co oznacza
AWARIA CZUJNIKA ZMIERZCHU
Symbol ten zaświeca się (wraz ze specjalnym komunikatem) w przypadku awarii czujnika zmierzchu.
Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
AWARIA CZUJNIKA DESZCZU
Symbol ten zaświeca się w razie awarii czujnika deszczu. Należy zwrócić się możliwie jak najszybciej do
ASO marki Fiat.
AWARIA SYSTEMU START&STOP
Symbol ten zaświeca się, aby zasygnalizować awarię systemu Start&Stop. Na wyświetlaczu pojawia się
specjalny komunikat. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
AWARIA SYSTEMU KEYLESS GO
Symbol ten zaświeca się w przypadku awarii systemu Keyless Go. Należy zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
68
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

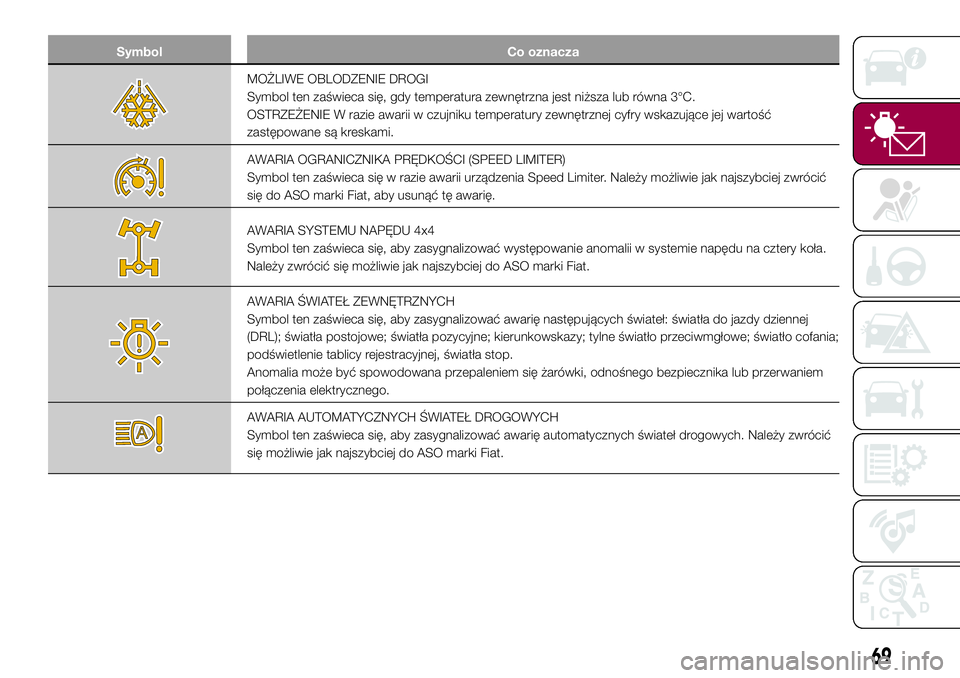

Symbol Co oznacza
MOŻLIWE OBLODZENIE DROGI
Symbol ten zaświeca się, gdy temperatura zewnętrzna jest niższa lub równa 3°C.
OSTRZEŻENIE W razie awarii w czujniku temperatury zewnętrznej cyfry wskazujące jej wartość
zastępowane są kreskami.
AWARIA OGRANICZNIKA PRĘDKOŚCI (SPEED LIMITER)
Symbol ten zaświeca się w razie awarii urządzenia Speed Limiter. Należy możliwie jak najszybciej zwrócić
się do ASO marki Fiat, aby usunąć tę awarię.
AWARIA SYSTEMU NAPĘDU 4x4
Symbol ten zaświeca się, aby zasygnalizować występowanie anomalii w systemie napędu na cztery koła.
Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
AWARIA ŚWIATEŁ ZEWNĘTRZNYCH
Symbol ten zaświeca się, aby zasygnalizować awarię następujących świateł: światła do jazdy dziennej
(DRL); światła postojowe; światła pozycyjne; kierunkowskazy; tylne światło przeciwmgłowe; światło cofania;
podświetlenie tablicy rejestracyjnej, światła stop.
Anomalia może być spowodowana przepaleniem się żarówki, odnośnego bezpiecznika lub przerwaniem
połączenia elektrycznego.
AWARIA AUTOMATYCZNYCH ŚWIATEŁ DROGOWYCH
Symbol ten zaświeca się, aby zasygnalizować awarię automatycznych świateł drogowych. Należy zwrócić
się możliwie jak najszybciej do ASO marki Fiat.
69

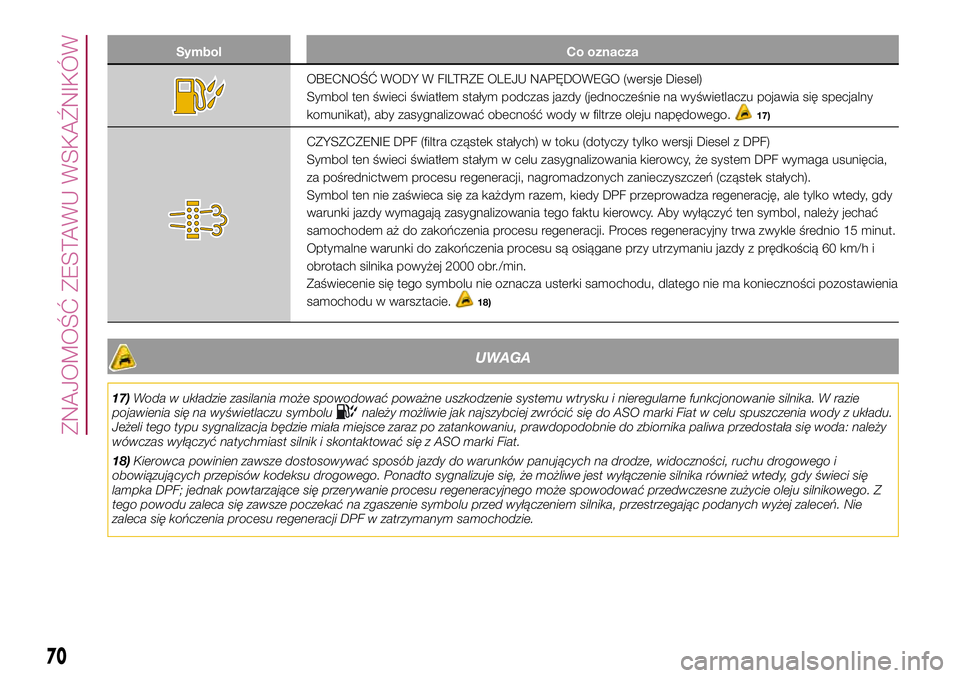

Symbol Co oznacza
OBECNOŚĆ WODY W FILTRZE OLEJU NAPĘDOWEGO (wersje Diesel)
Symbol ten świeci światłem stałym podczas jazdy (jednocześnie na wyświetlaczu pojawia się specjalny
komunikat), aby zasygnalizować obecność wody w filtrze oleju napędowego.
17)
CZYSZCZENIE DPF (filtra cząstek stałych) w toku (dotyczy tylko wersji Diesel z DPF)
Symbol ten świeci światłem stałym w celu zasygnalizowania kierowcy, że system DPF wymaga usunięcia,
za pośrednictwem procesu regeneracji, nagromadzonych zanieczyszczeń (cząstek stałych).
Symbol ten nie zaświeca się za każdym razem, kiedy DPF przeprowadza regenerację, ale tylko wtedy, gdy
warunki jazdy wymagają zasygnalizowania tego faktu kierowcy. Aby wyłączyć ten symbol, należy jechać
samochodem aż do zakończenia procesu regeneracji. Proces regeneracyjny trwa zwykle średnio 15 minut.
Optymalne warunki do zakończenia procesu są osiągane przy utrzymaniu jazdy z prędkością 60 km/h i
obrotach silnika powyżej 2000 obr./min.
Zaświecenie się tego symbolu nie oznacza usterki samochodu, dlatego nie ma konieczności pozostawienia
samochodu w warsztacie.
18)
UWAGA
17)Woda w układzie zasilania może spowodować poważne uszkodzenie systemu wtrysku i nieregularne funkcjonowanie silnika. W razie
pojawienia się na wyświetlaczu symbolunależy możliwie jak najszybciej zwrócić się do ASO marki Fiat w celu spuszczenia wody z układu.
Jeżeli tego typu sygnalizacja będzie miała miejsce zaraz po zatankowaniu, prawdopodobnie do zbiornika paliwa przedostała się woda: należy
wówczas wyłączyć natychmiast silnik i skontaktować się z ASO marki Fiat.
18)Kierowca powinien zawsze dostosowywać sposób jazdy do warunków panujących na drodze, widoczności, ruchu drogowego i
obowiązujących przepisów kodeksu drogowego. Ponadto sygnalizuje się, że możliwe jest wyłączenie silnika również wtedy, gdy świeci się
lampka DPF; jednak powtarzające się przerywanie procesu regeneracyjnego może spowodować przedwczesne zużycie oleju silnikowego. Z
tego powodu zaleca się zawsze poczekać na zgaszenie symbolu przed wyłączeniem silnika, przestrzegając podanych wyżej zaleceń. Nie
zaleca się kończenia procesu regeneracji DPF w zatrzymanym samochodzie.
70
