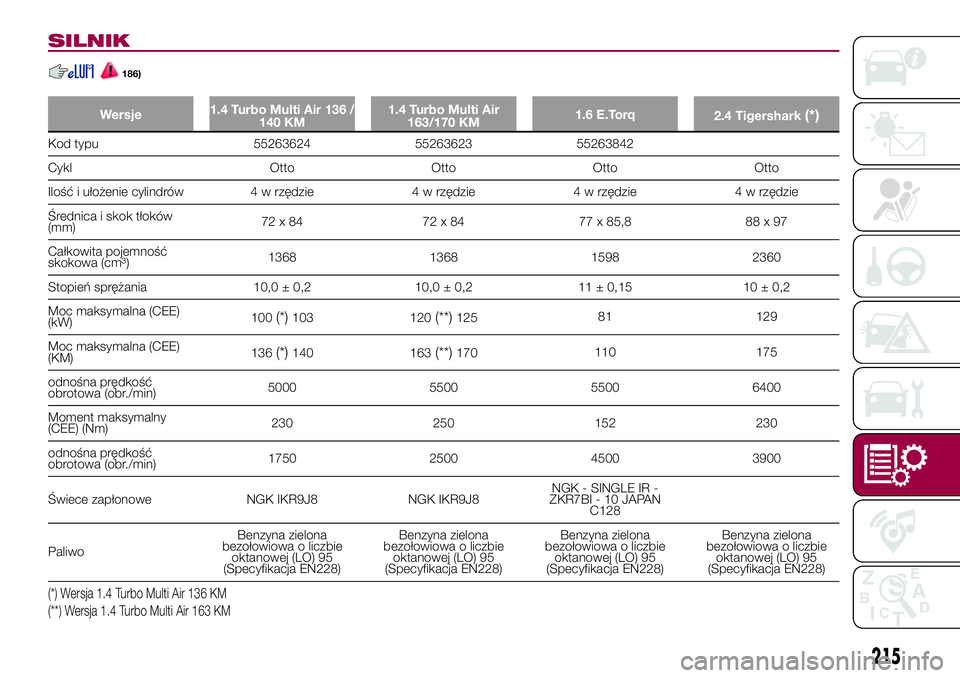

SILNIK
186)
Wersje1.4 Turbo Multi Air 136 /
140 KM1.4 Turbo Multi Air
163/170 KM1.6 E.Torq
2.4 Tigershark(*)
Kod typu 55263624 55263623 55263842
Cykl Otto Otto Otto Otto
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków
(mm)72 x 84 72 x 84 77 x 85,8 88 x 97
Całkowita pojemność
skokowa (cm³)1368 1368 1598 2360
Stopień sprężania 10,0 ± 0,2 10,0 ± 0,2 11 ± 0,15 10 ± 0,2
Moc maksymalna (CEE)
(kW)100
(*)103 120(**)12581 129
Moc maksymalna (CEE)
(KM)136
(*)140 163(**)170110 175
odnośna prędkość
obrotowa (obr./min)5000 5500 5500 6400
Moment maksymalny
(CEE) (Nm)230 250 152 230
odnośna prędkość
obrotowa (obr./min)1750 2500 4500 3900
Świece zapłonowe NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI - 10 JAPAN
C128
PaliwoBenzyna zielona
bezołowiowa o liczbie
oktanowej (LO) 95
(Specyfikacja EN228)Benzyna zielona
bezołowiowa o liczbie
oktanowej (LO) 95
(Specyfikacja EN228)Benzyna zielona
bezołowiowa o liczbie
oktanowej (LO) 95
(Specyfikacja EN228)Benzyna zielona
bezołowiowa o liczbie
oktanowej (LO) 95
(Specyfikacja EN228)
(*) Wersja 1.4 Turbo Multi Air 136 KM
(**) Wersja 1.4 Turbo Multi Air 163 KM
215

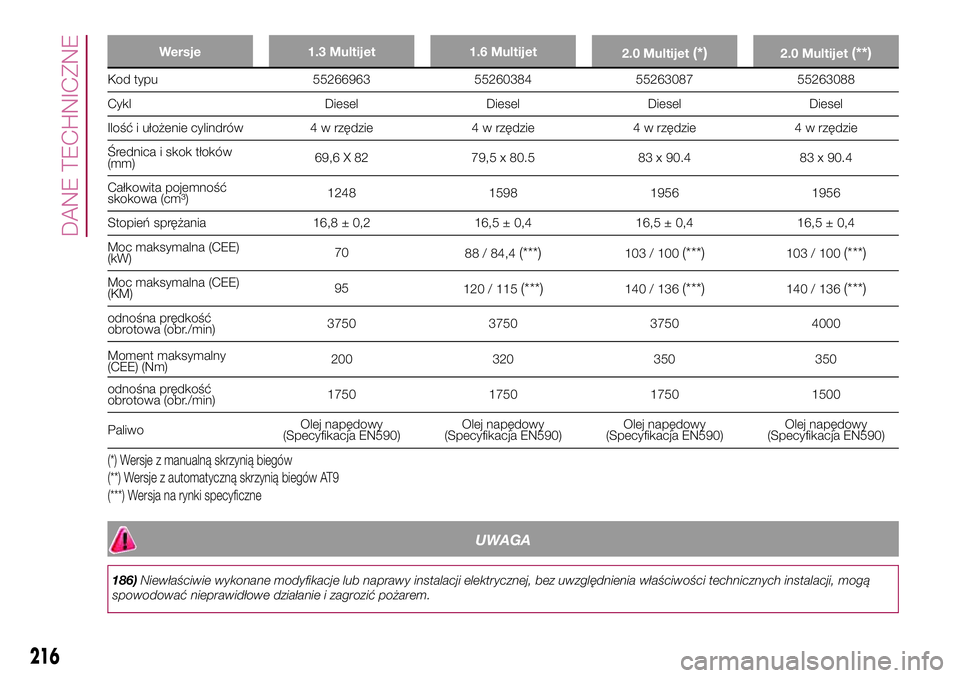

Wersje 1.3 Multijet 1.6 Multijet
2.0 Multijet(*)2.0 Multijet(**)
Kod typu 55266963 55260384 55263087 55263088
Cykl Diesel Diesel Diesel Diesel
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków
(mm)69,6 X 82 79,5 x 80.5 83 x 90.4 83 x 90.4
Całkowita pojemność
skokowa (cm³)1248 1598 1956 1956
Stopień sprężania 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Moc maksymalna (CEE)
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Moc maksymalna (CEE)
(KM)95
120 / 115(***)140 / 136(***)140 / 136(***)
odnośna prędkość
obrotowa (obr./min)3750 3750 3750 4000
200 320 350 350
odnośna prędkość
obrotowa (obr./min)1750 1750 1750 1500
PaliwoOlej napędowy
(Specyfikacja EN590)Olej napędowy
(Specyfikacja EN590)Olej napędowy
(Specyfikacja EN590)Olej napędowy
(Specyfikacja EN590)
(*) Wersje z manualną skrzynią biegów
(**) Wersje z automatyczną skrzynią biegów AT9
(***) Wersja na rynki specyficzne
UWAGA
186)Niewłaściwie wykonane modyfikacje lub naprawy instalacji elektrycznej, bez uwzględnienia właściwości technicznych instalacji, mogą
spowodować nieprawidłowe działanie i zagrozić pożarem.
216
DANE TECHNICZNE
Moment maksymalny
(CEE) (Nm)

KOŁA

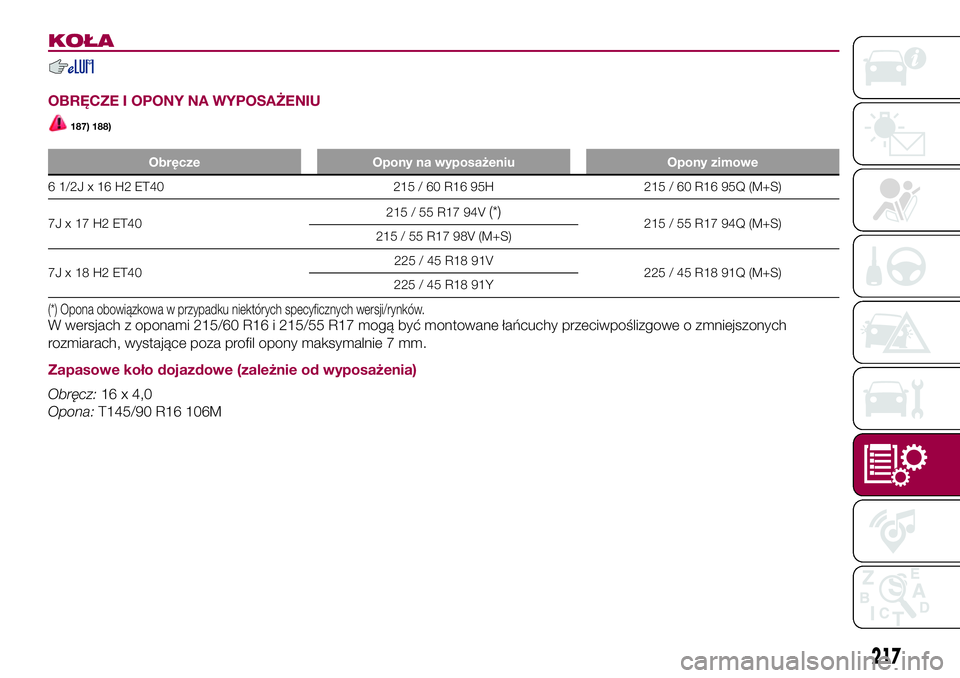

OBRĘCZE I OPONY NA WYPOSAŻENIU
187) 188)
Obręcze Opony na wyposażeniu Opony zimowe
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Opona obowiązkowa w przypadku niektórych specyficznych wersji/rynków.W wersjach z oponami 215/60 R16 i 215/55 R17 mogą być montowane łańcuchy przeciwpoślizgowe o zmniejszonych
rozmiarach, wystające poza profil opony maksymalnie 7 mm.
Zapasowe koło dojazdowe (zależnie od wyposażenia)
Obręcz:16 x 4,0
Opona:T145/90 R16 106M
217

CIŚNIENIE POMPOWANIA OPON ZIMNYCH (bar)
W nagrzanych oponach wartość ciśnienia powinna być większa o + 0,3 bara w stosunku do wymaganej wartości. Należy
ponownie sprawdzić wartość ciśnienia w oponach zimnych.
W oponach zimowych wartość ciśnienia powinna być większa o +0,2 bara w stosunku do wymaganej wartości dla opon na
wyposażeniu.
W razie konieczności podniesienia samochodu, należy zapoznać się z sekcją „Podnoszenie samochodu” w rozdziale „W razie
awarii”.
OponyBez obciążenia i z obciążeniem
średnimZ pełnym obciążeniem
Zapasowe koło
dojazdowe
Przód Tył Przód Tył
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
UWAGA
187)W razie stosowania opon zimowych o indeksie prędkości niższym niż podano w Wyciągu ze świadectwa homologacji, nie należy
przekraczać maksymalnej dopuszczalnej prędkości podawanej dla stosowanego indeksu.
188)W przypadku użycia kołpaków kół, mocowanych (za pomocą sprężyn), na obręczy stalowej i opon nie z pierwszego montażu,
zakupionych w posprzedaży, wyposażonych w „Rim Protector”, NIE należy montować kołpaka koła. Użycie nieodpowiednich opon i kołpaków
kół może spowodować spadek ciśnienia w oponie.
218
DANE TECHNICZNE

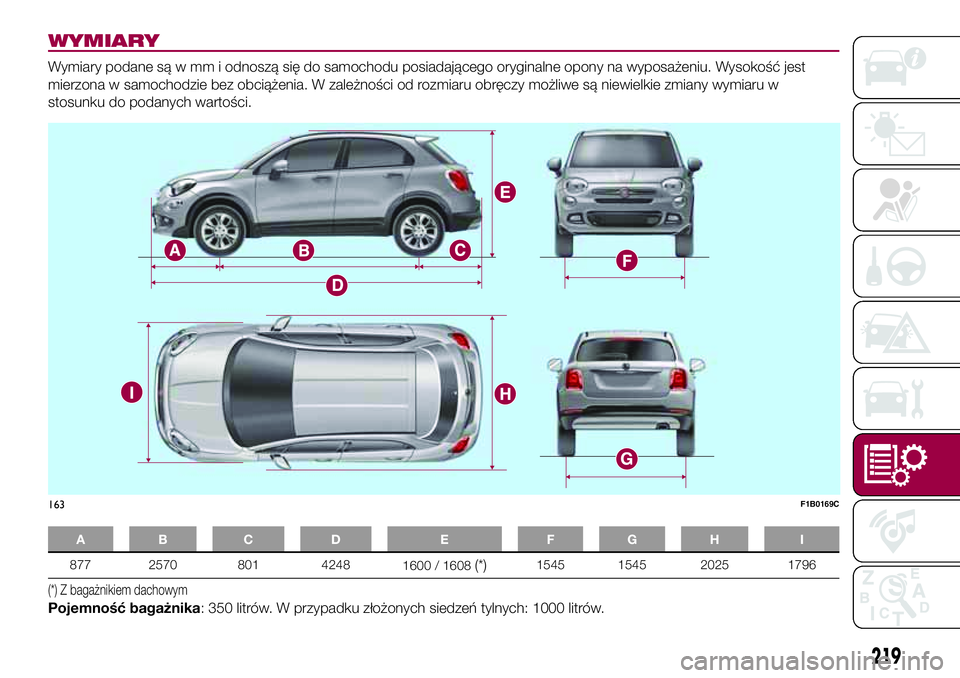

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia. W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w
stosunku do podanych wartości.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Z bagażnikiem dachowym
Pojemność bagażnika: 350 litrów. W przypadku złożonych siedzeń tylnych: 1000 litrów.
163F1B0169C
219

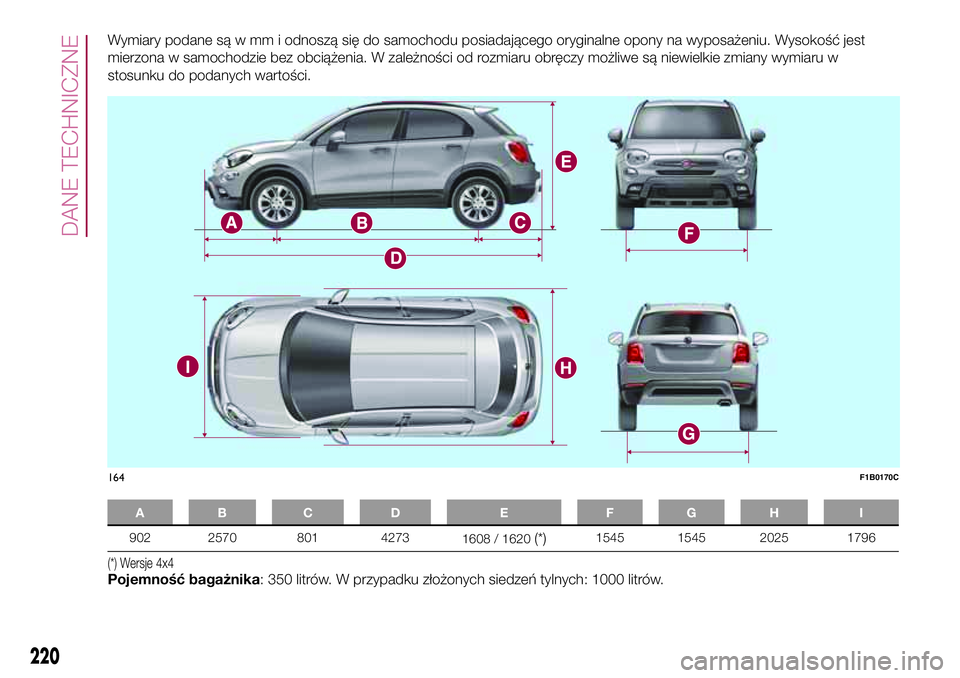

Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia. W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w
stosunku do podanych wartości.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Wersje 4x4Pojemność bagażnika: 350 litrów. W przypadku złożonych siedzeń tylnych: 1000 litrów.
164F1B0170C
220
DANE TECHNICZNE

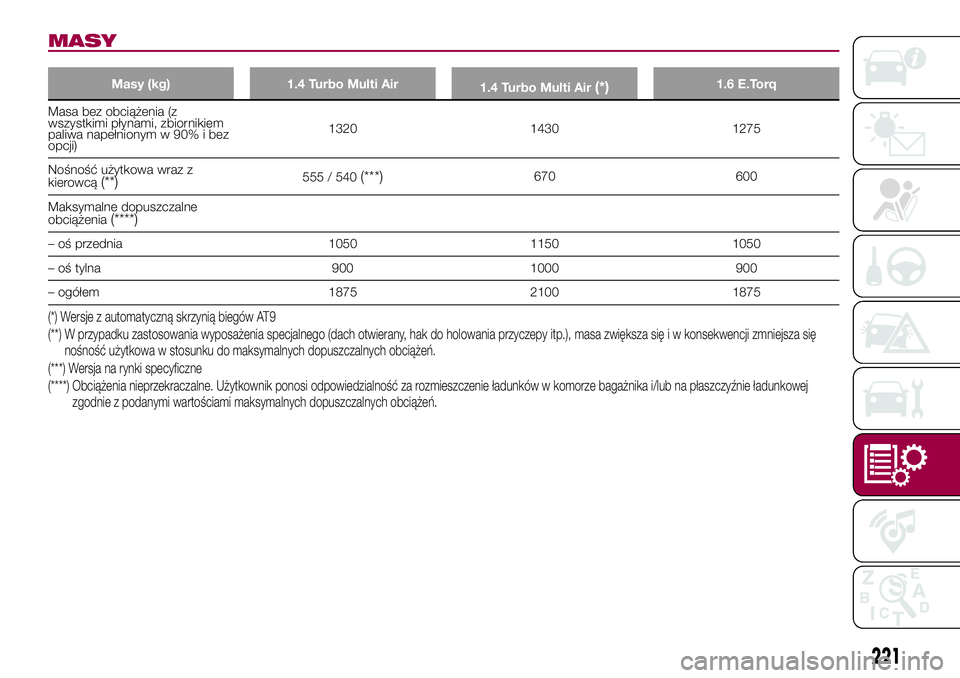

MASY
Masy (kg) 1.4 Turbo Multi Air
1.4 Turbo Multi Air(*)1.6 E.Torq
Masa bez obciążenia (z
wszystkimi płynami, zbiornikiem
paliwa napełnionym w 90% i bez
opcji)1320 1430 1275
Nośność użytkowa wraz z
kierowcą
(**)555 / 540(***)670 600
Maksymalne dopuszczalne
obciążenia
(****)
– oś przednia 1050 1150 1050
– oś tylna 900 1000 900
– ogółem 1875 2100 1875
(*) Wersje z automatyczną skrzynią biegów AT9
(**) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy itp.), masa zwiększa się i w konsekwencji zmniejsza się
nośność użytkowa w stosunku do maksymalnych dopuszczalnych obciążeń.
(***) Wersja na rynki specyficzne
(****) Obciążenia nieprzekraczalne. Użytkownik ponosi odpowiedzialność za rozmieszczenie ładunków w komorze bagażnika i/lub na płaszczyźnie ładunkowej
zgodnie z podanymi wartościami maksymalnych dopuszczalnych obciążeń.
221

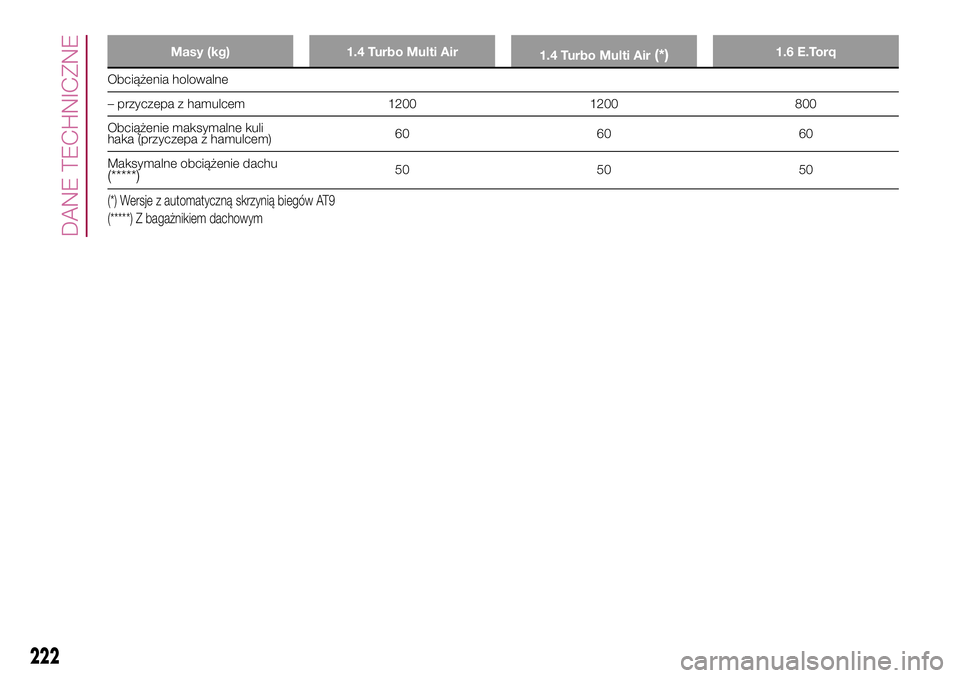

Masy (kg) 1.4 Turbo Multi Air
1.4 Turbo Multi Air(*)1.6 E.Torq
Obciążenia holowalne
– przyczepa z hamulcem 1200 1200 800
Obciążenie maksymalne kuli
haka (przyczepa z hamulcem)60 60 60
Maksymalne obciążenie dachu
(*****)50 50 50
(*) Wersje z automatyczną skrzynią biegów AT9
(*****) Z bagażnikiem dachowym
222
