2017 FIAT 500X Instrukcja obsługi (in Polish)

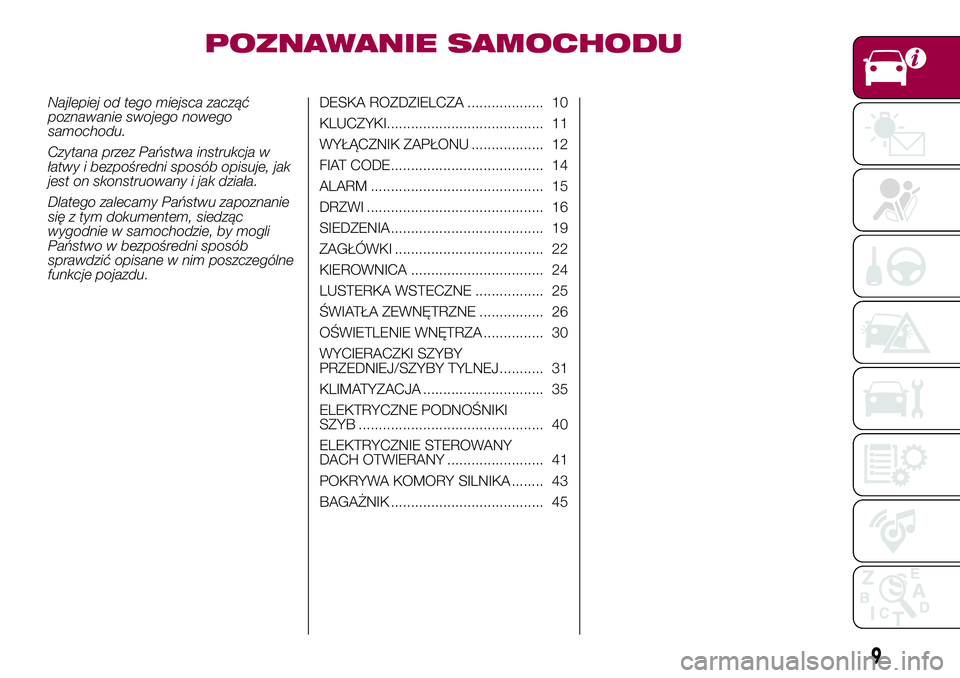

POZNAWANIE SAMOCHODU
Najlepiej od tego miejsca zacząć
poznawanie swojego nowego
samochodu.
Czytana przez Państwa instrukcja w
łatwy i bezpośredni sposób opisuje, jak
jest on skonstruowany i jak działa.
Dlatego zalecamy Państwu zapoznanie
się z tym dokumentem, siedząc
wygodnie w samochodzie, by mogli
Państwo w bezpośredni sposób
sprawdzić opisane w nim poszczególne
funkcje pojazdu.DESKA ROZDZIELCZA ................... 10
KLUCZYKI....................................... 11
WYŁĄCZNIK ZAPŁONU .................. 12
FIAT CODE...................................... 14
ALARM ........................................... 15
DRZWI ............................................ 16
SIEDZENIA ...................................... 19
ZAGŁÓWKI ..................................... 22
KIEROWNICA ................................. 24
LUSTERKA WSTECZNE ................. 25
ŚWIATŁA ZEWNĘTRZNE ................ 26
OŚWIETLENIE WNĘTRZA ............... 30
WYCIERACZKI SZYBY
PRZEDNIEJ/SZYBY TYLNEJ........... 31
KLIMATYZACJA .............................. 35
ELEKTRYCZNE PODNOŚNIKI
SZYB .............................................. 40
ELEKTRYCZNIE STEROWANY
DACH OTWIERANY ........................ 41
POKRYWA KOMORY SILNIKA ........ 43
BAGAŻNIK ...................................... 45
9

DESKA ROZDZIELCZA
1. Wyloty boczne regulowane 2. Dźwignia lewa: kierunkowskazy, światła drogowe, sygnały świetlne, funkcja Lane change 3. Zestaw wskaźników
4. Elementy sterowania na kierownicy: tempomat, Speed Limiter 5. Dźwignia prawa: wycieraczki/spryskiwacze szyby przedniej/tylnej, ustawianie
poziomu czułości czujnika deszczu 6. Wyświetlacz: radioodtwarzacz /Uconnect™7. System Star&Stop, światła awaryjne, dioda stanu poduszki
powietrznej pasażera 8. Schowek górny chłodzony 9. Poduszka powietrzna przednia po stronie pasażera 10. Wyloty powietrza środkowe
regulowane 11. Schowek dolny 12. Elementy sterowania klimatyzacją 13. Przyciski na konsoli środkowej: ogrzewanie siedzeń, ogrzewanie
kierownicy, panel portu USB + gniazdo AUX i czytnik kart pamięci SD (zależnie od wyposażenia) 14. Poduszka powietrzna kolanowa 15. Wyłącznik
zapłonu (kluczyk lub przycisk) 16. Poduszka powietrzna przednia po stronie kierowcy 17. Elementy sterowania na kierownicy: menu wyświetlacza,
trip computer, multimedia, telefon, rozpoznawanie głosowe 18. Panel przełącznika świateł, korektora ustawienia reflektorów.
1211
2F1B0321C
10
POZNAWANIE SAMOCHODU

KLUCZYKI
KLUCZYK Z PILOTEM
1)
1)
Metalowa wkładka A rys. 3 kluczyka
uruchamia:
❒wyłącznik zapłonu;
❒zamek drzwi kierowcy.
Aby otworzyć/zamknąć wkładkę
metalową, należy nacisnąć przycisk B.
1)
KLUCZYK
ELEKTRONICZNY
(wersje z systemem „Keyless Go”)
W wersjach wyposażonych w system
„Keyless Go” samochód wyposażony
jest w kluczyk elektroniczny A rys.
4, dostarczany w dwóch
egzemplarzach.
Blokowanie drzwi i bagażnika
Naciśnięcie krótkie przyciskulub
„FIAT”: zablokowanie drzwi, pokrywy
bagażnika, zgaśnięcie lampy sufitowej i
pojedyncze mignięcie kierunkowskazów
(zależnie od wyposażenia).
Nacisnąć szybko dwukrotnie przycisk
, aby otworzyć z odległości
pokrywę bagażnika (zależnie od
wyposażenia).
Otwarcie bagażnika sygnalizowane jest
podwójnym mignięciem
kierunkowskazów.
Zaświecanie świateł (tylko w
przypadku kluczyka z pilotem)
Naciśnięcie przyciskupowoduje
włączenie zdalne na maksymalnie
90 sekund świateł pozycyjnych i świateł
mijania.Po ponownym naciśnięciu przycisku
gasną włączone wcześniej światła
(jeśli była już aktywna funkcja świateł
postojowych, nadal będzie). Jeśli po
upływie 90 sekund zostanie naciśnięty
przycisk
, światła mijania i światła
pozycyjne pozostaną zaświecone przez
kolejne 30 sekund.
ZAMAWIANIE
DODATKOWYCH
KLUCZYKÓW
W razie konieczności zamówienia
nowego kluczyka z pilotem lub nowego
kluczyka elektronicznego, należy
zwrócić się do ASO marki Fiat,
przynosząc ze sobą dokument
tożsamości i dokumenty
potwierdzające posiadanie samochodu.
UWAGA
1)Przycisk B należy naciskać tylko
wówczas, gdy kluczyk znajduje się w
pewnej odległości od ciała, a w
szczególności od oczu i od przedmiotów
mogących ulec zniszczeniu (np. ubranie).
Nie należy pozostawiać kluczyka bez
nadzoru, aby uniknąć sytuacji, w której
ktokolwiek, a szczególnie dzieci, mógłby
bawić się nim i nacisnąć niespodziewanie
przycisk.
3F1B0007C
4F1B0008C
11

UWAGA
1)Mocne uderzenia mogą uszkodzić
elementy elektroniczne znajdujące się w
kluczyku. Dla zapewnienia skuteczności
urządzeń elektronicznych wewnątrz
kluczyka nie należy wystawiać go na
działanie promieni słonecznych.
UWAGA
1)Rozładowane baterie mogą być
szkodliwe dla środowiska, jeśli nie są
właściwie utylizowane; dlatego powinny
być gromadzone w odpowiednich
pojemnikach zgodnie z obowiązującymi
przepisami, bądź też można je dostarczyć
do ASO marki Fiat, która zajmuje się ich
złomowaniem.
WYŁĄCZNIK
ZAPŁONU
Wersje z kluczykiem mechanicznym
Kluczyk można przekręcić w trzy różne
położenia rys. 5:
❒STOP: silnik wyłączony, kluczyk
można wyjąć, kierownica zablokowana
(gdy kluczyk jest wyjęty). Niektóre
urządzenia elektryczne (np. zamek
centralny drzwi, alarm itp.), mogą
jednak być aktywne;
❒MAR: położenie gotowości do jazdy.
Wszystkie urządzenia elektryczne są
aktywne;
❒AVV: uruchamianie silnika.
2) 3)
Wersje z kluczykiem
elektronicznym (system Keyless
Go)
Aby uaktywnić wyłącznik zapłonu rys.
6, konieczne jest, by kluczyk
elektroniczny znajdował się wewnątrz
samochodu.
Wyłącznik zapłonu uaktywnia się
również wtedy, gdy kluczyk
elektroniczny znajduje się wewnątrz
bagażnika lub na półce tylnej.
Wyłącznik zapłonu może przyjąć
następujące położenia:
❒STOP: silnik wyłączony, kierownica
zablokowana. Niektóre urządzenia
elektryczne (np. zamek centralny drzwi,
alarm itp.), mogą jednak być aktywne;
5F1B0013C
6F1B0014C
12
POZNAWANIE SAMOCHODU

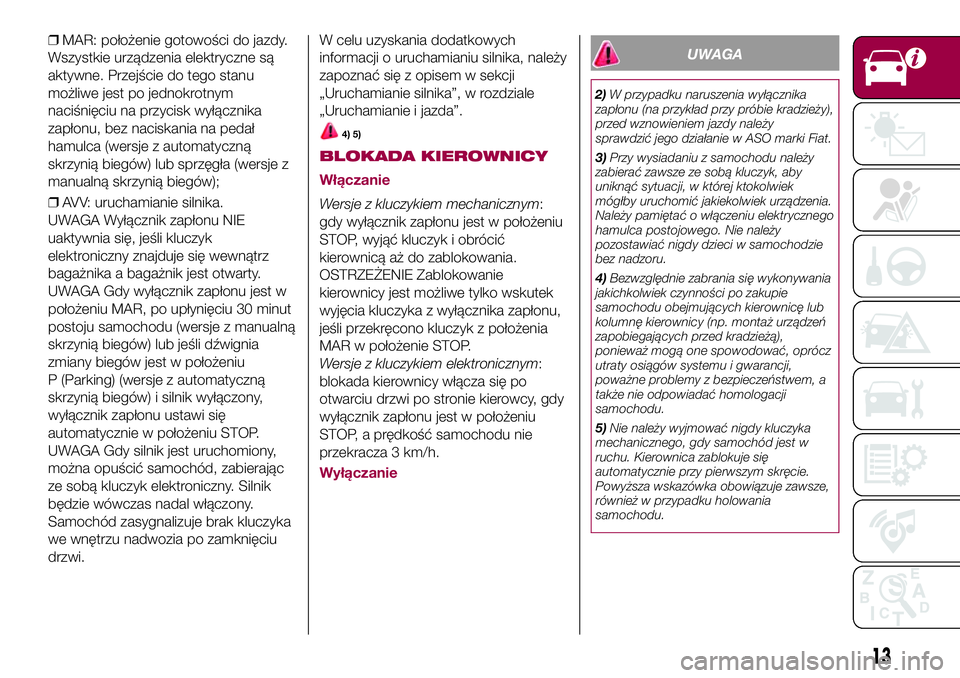

❒MAR: położenie gotowości do jazdy.
Wszystkie urządzenia elektryczne są
aktywne. Przejście do tego stanu
możliwe jest po jednokrotnym
naciśnięciu na przycisk wyłącznika
zapłonu, bez naciskania na pedał
hamulca (wersje z automatyczną
skrzynią biegów) lub sprzęgła (wersje z
manualną skrzynią biegów);
❒AVV: uruchamianie silnika.
UWAGA Wyłącznik zapłonu NIE
uaktywnia się, jeśli kluczyk
elektroniczny znajduje się wewnątrz
bagażnika a bagażnik jest otwarty.
UWAGA Gdy wyłącznik zapłonu jest w
położeniu MAR, po upłynięciu 30 minut
postoju samochodu (wersje z manualną
skrzynią biegów) lub jeśli dźwignia
zmiany biegów jest w położeniu
P (Parking) (wersje z automatyczną
skrzynią biegów) i silnik wyłączony,
wyłącznik zapłonu ustawi się
automatycznie w położeniu STOP.
UWAGA Gdy silnik jest uruchomiony,
można opuścić samochód, zabierając
ze sobą kluczyk elektroniczny. Silnik
będzie wówczas nadal włączony.
Samochód zasygnalizuje brak kluczyka
we wnętrzu nadwozia po zamknięciu
drzwi.W celu uzyskania dodatkowych
informacji o uruchamianiu silnika, należy
zapoznać się z opisem w sekcji
„Uruchamianie silnika”, w rozdziale
„Uruchamianie i jazda”.
4) 5)
BLOKADA KIEROWNICY
Włączanie
Wersje z kluczykiem mechanicznym:
gdy wyłącznik zapłonu jest w położeniu
STOP, wyjąć kluczyk i obrócić
kierownicą aż do zablokowania.
OSTRZEŻENIE Zablokowanie
kierownicy jest możliwe tylko wskutek
wyjęcia kluczyka z wyłącznika zapłonu,
jeśli przekręcono kluczyk z położenia
MAR w położenie STOP.
Wersje z kluczykiem elektronicznym:
blokada kierownicy włącza się po
otwarciu drzwi po stronie kierowcy, gdy
wyłącznik zapłonu jest w położeniu
STOP, a prędkość samochodu nie
przekracza 3 km/h.
Wyłączanie
UWAGA
2)W przypadku naruszenia wyłącznika
zapłonu (na przykład przy próbie kradzieży),
przed wznowieniem jazdy należy
sprawdzić jego działanie w ASO marki Fiat.
3)Przy wysiadaniu z samochodu należy
zabierać zawsze ze sobą kluczyk, aby
uniknąć sytuacji, w której ktokolwiek
mógłby uruchomić jakiekolwiek urządzenia.
Należy pamiętać o włączeniu elektrycznego
hamulca postojowego. Nie należy
pozostawiać nigdy dzieci w samochodzie
bez nadzoru.
4)Bezwzględnie zabrania się wykonywania
jakichkolwiek czynności po zakupie
samochodu obejmujących kierownicę lub
kolumnę kierownicy (np. montaż urządzeń
zapobiegających przed kradzieżą),
ponieważ mogą one spowodować, oprócz
utraty osiągów systemu i gwarancji,
poważne problemy z bezpieczeństwem, a
także nie odpowiadać homologacji
samochodu.
5)Nie należy wyjmować nigdy kluczyka
mechanicznego, gdy samochód jest w
ruchu. Kierownica zablokuje się
automatycznie przy pierwszym skręcie.
Powyższa wskazówka obowiązuje zawsze,
również w przypadku holowania
samochodu.
13

6)Przed opuszczeniem samochodu należy
włączyć ZAWSZE hamulec postojowy,
skręcić kołami, włączyć pierwszy bieg na
drodze „pod górę” lub wsteczny na drodze
„z góry”, w wersjach z automatyczną
skrzynią biegów ustawić dźwignię zmiany
biegów w położeniu P (Parking), a
następnie ustawić wyłącznik zapłonu w
położeniu STOP. W razie pozostawiania
samochodu na drodze o dużym stopniu
nachylenia należy przed kołami ustawić
kliny lub kamienie. W momencie
opuszczania samochodu należy
zablokować zawsze wszystkie drzwi,
naciskając specjalny przycisk na klamce
(patrz opis pod pozycją „Keyless Entry” w
sekcji „Drzwi”).
7)W przypadku wersji wyposażonych w
Full Keyless System nie należy pozostawiać
kluczyka elektronicznego wewnątrz lub w
pobliżu samochodu ani w miejscu, do
którego dostęp mają dzieci. Nie należy
pozostawiać samochodu z wyłącznikiem
zapłonu w położeniu MAR. Dziecko
mogłoby uruchomić elektryczne podnośniki
szyb, inne elementy sterowania lub wręcz
uruchomić samochód.FIAT CODE
System Fiat Code zapobiega
nieupoważnionemu użyciu pojazdu
poprzez uniemożliwienie włączenia
silnika.
System ten nie wymaga uzbrojenia ani
aktywacji. Jego działanie jest
automatyczne, niezależnie od tego, czy
samochód jest zablokowany czy nie.
Po ustawieniu wyłącznika zapłonu
w położeniu MAR system Fiat Cod
identyfikuje kod nadawany przez
kluczyk. Jeśli kod ten zostaje
rozpoznany jako właściwy, system Fiat
Cod upoważnia wówczas do
uruchomienia silnika.
Po ustawieniu wyłącznika zapłonu w
położeniu STOP system Fiat Cod
wyłącza centralkę, która kontroluje
silnik, uniemożliwiając tym samym
uruchomienie go.
W celu zapoznania się z prawidłowymi
procedurami uruchamiania silnika
należy zapoznać się z opisem w sekcji
„Uruchamianie silnika”, w rozdziale
„Uruchamianie i jazda”.
NIEPRAWIDŁOWE DZIAŁANIE
Jeśli podczas uruchamiania
samochodu kod kluczyka nie zostanie
prawidłowo rozpoznany, w zestawie
wskaźników wyświetli się ikona
(patrz opis w sekcji „Lampki
sygnalizacyjne i komunikaty” w
rozdziale „Poznawanie zestawu
wskaźników”). Stan ten powoduje
zatrzymanie silnika po 2 sekundach. W
takiej sytuacji należy ustawić wyłącznik
zapłonu w położeniu STOP i ponownie
w MAR; jeśli blokada jest nadal
włączona, należy spróbować ponownie
innym kluczykiem z wyposażenia.
Jeżeli i to nie spowoduje uruchomienia
silnika, należy zwrócić się do ASO
marki Fiat.
Jeżeli ikona
wyświetla się podczas
jazdy, oznacza to, że system
przeprowadza autodiagnostykę (na
przykład z powodu spadku napięcia).
Jeśli ikona wyświetlana jest nadal,
należy zwrócić się do ASO marki Fiat.
14
