2017 FIAT 500X Instrukcja obsługi (in Polish)

SPRYSKIWACZE
Spryskiwacze szyby przedniej
Dysze spryskiwacza szyby są typu
stałego. Jeżeli spryskiwacze nie
działają, należy sprawdzić przede
wszystkim, czy w zbiorniku znajduje się
płyn do spryskiwaczy (patrz sekcja
„Komora silnika” w niniejszym
rozdziale). Następnie należy sprawdzić
drożność otworków dysz spryskiwaczy,
ewentualnie udrożnić je przy użyciu
szpilki.
OSTRZEŻENIE W wersjach
wyposażonych w dach otwierany,
przed uruchomieniem spryskiwaczy
szyby przedniej należy upewnić się, czy
dach jest zamknięty.
Spryskiwacz szyby tylnej
Dysza spryskiwacza szyby tylnej jest
stała. Dysza spryskiwacza znajduje się
obok trzeciego światła stop.
UKŁAD WYDECHOWY
175) 176)
79)
Odpowiednia konserwacja układu
wydechowego silnika stanowi najlepszą
ochronę przed przedostawaniem się
tlenku węgla do wnętrza nadwozia.
AUTOMATYCZNA
SKRZYNIA BIEGÓW
80)
Należy stosować wyłącznie olej
przekładniowy o takich samych
parametrach jak te, które podano w
tabeli „Materiały eksploatacyjne” (patrz
rozdział „Dane techniczne”).
UWAGA
174)Układ dolotowy powietrza (filtr
powietrza, gumowe przewody itd.), może
pełnić funkcję ochronną w przypadku
zjawiska zwanego „backfire”
(niekontrolowane wybuchy mieszanki
paliwowo-powietrznej w kolektorze
dolotowym silnika). NIE NALEŻY
WYJMOWAĆ tego systemu w innych
sytuacjach niż konieczność
przeprowadzenia czynności naprawczych
lub konserwacyjnych. Przed
uruchomieniem silnika należy upewnić się,
że system ten nie jest zdemontowany:
nieprzestrzeganie takiego zalecenia może
spowodować poważne obrażenia ciała.
175)Emisje z układu wydechowego są
bardzo niebezpieczne, a wręcz mogą
doprowadzić do śmierci. Zawierają one
bowiem tlenek węgla, bezbarwny i
bezwonny gaz, który w razie wdychania
może spowodować omdlenia i zatrucia.176)Układ wydechowy może osiągać
wysokie temperatury i w przypadku
parkowania na materiałach łatwopalnych
może doprowadzić do pożaru. Zapalić
mogą się również suche liście i trawa, jeśli
zetkną się z elementami układu
wydechowego. Należy unikać parkowania
samochodu lub korzystania z niego w
sytuacjach, w których układ wydechowy
mógłby zetknąć się z materiałem
łatwopalnym.
UWAGA
73)Najlepiej powierzyć konserwację
samochodu ASO marki Fiat. Niemniej w
przypadku samodzielnego wykonywania
operacji okresowych i niewielkich
czynności konserwacyjnych w
samochodzie zaleca się stosować
odpowiednie narzędzia, oryginalne części
zamienne i wymagane płyny. Nie należy
wykonywać żadnych interwencji bez
posiadania niezbędnego doświadczenia.
74)Niewłaściwa konserwacja samochodu
lub brak wykonywania czynności
serwisowych i napraw (gdy są wymagane),
może powodować bardziej kosztowne
naprawy, uszkodzenia innych
komponentów lub negatywny wpływ na
osiągi samochodu. Ewentualne anomalie w
działaniu samochodu należy poddawać
jak najszybciej kontroli przez ASO marki
Fiat.
207

75)Samochód ten wyposażony jest w
płyny, które mają zapewnić prawidłową
jego pracę i trwałość, a także wydłużyć
okresy wymaganych czynności
serwisowych. Nie należy stosować
substancji chemicznych do mycia tego
typu komponentów, ponieważ mogą one
uszkodzić silnik, skrzynię biegów lub układ
klimatyzacji. Uszkodzenia tego typu nie
są objęte gwarancją na samochód. Jeśli
konieczne jest wykonanie mycia z powodu
nieprawidłowego działania danego
komponentu, należy stosować wyłącznie
płyn specjalny do tego typu procedur.
76)Nadmierna lub niewystarczająca ilość
oleju w korpusie powoduje tworzenie
się pęcherzyków lub utratę ciśnienia: jest to
niezwykle szkodliwe dla silnika. Należy
zwracać uwagę, aby utrzymywać
odpowiedni poziom.
77)Należy wymagać stosowania wyłącznie
czynników chłodniczych i środków
smarnych do sprężarki zatwierdzonych dla
konkretnego typu układu klimatyzacji
zastosowanego w samochodzie. Niektóre
niezatwierdzone czynniki chłodnicze są
łatwopalne i mogą spowodować wybuch,
powodując obrażenia ciała. Stosowanie
niezatwierdzonych czynników chłodniczych
i środków smarnych może również zakłócić
sprawność działania układu, co z kolei
doprowadzi do kosztowych napraw.
78)Układ klimatyzacji powietrza zawiera
czynnik chłodniczy pod wysokim
ciśnieniem: aby uniknąć obrażeń ciała osób
lub uszkodzeń układu, ewentualne
uzupełnienie poziomu czynnika lub wszelkie
naprawy wymagające odłączenia
przewodów powinny być wykonywane w
ASO marki Fiat.79)Samochody wyposażone w konwerter
katalityczny muszą być zasilane wyłącznie
benzyną bezołowiową. Benzyna
zawierająca ołów nieodwracalnie
uszkodziłaby katalizator i spowodowałaby
utratę jego funkcji ograniczania emisji
zanieczyszczeń, odczuwalnie pogarszając
osiągi silnika i w nieodwracalny sposób
uszkadzając go. Jeśli silnik nie działa
prawidłowo, zwłaszcza pod względem
nieregularnego zapłonu lub spadku
osiągów, należy natychmiast zwrócić się do
ASO marki Fiat. Zbyt długa praca silnika w
sposób nieprawidłowy może spowodować
przegrzanie katalizatora, a w konsekwencji
możliwe uszkodzenie go i uszkodzenie
samochodu.
80)Stosowanie w skrzyni biegów innego
oleju niż przewidziany może niekorzystnie
wpłynąć na jakość zmiany biegów i/lub
spowodować drgania mechanizmów
skrzyni biegów.PODNOSZENIE
SAMOCHODU
W przypadku, gdy konieczne jest
podniesienie samochodu, należy
zwrócić się do ASO marki Fiat, która
wyposażona jest w podnośniki
ramieniowe lub podnośniki
warsztatowe.
Punkty podnoszenia samochodu
zaznaczone są na progach bocznych
symbolami
(patrz rys. 159).
159F1B0301C
208
OBSŁUGA I KONSERWACJA

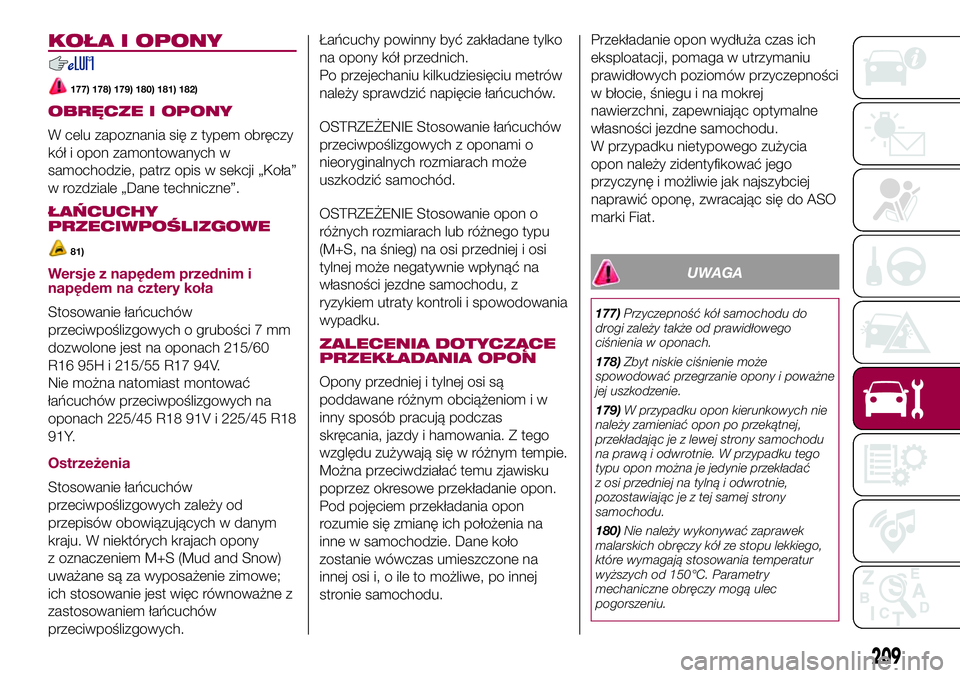

KOŁA I OPONY
177) 178) 179) 180) 181) 182)
OBRĘCZE I OPONY
W celu zapoznania się z typem obręczy
kół i opon zamontowanych w
samochodzie, patrz opis w sekcji „Koła”
w rozdziale „Dane techniczne”.
ŁAŃCUCHY
PRZECIWPOŚLIZGOWE
81)
Wersje z napędem przednim i
napędem na cztery koła
Stosowanie łańcuchów
przeciwpoślizgowych o grubości 7 mm
dozwolone jest na oponach 215/60
R16 95H i 215/55 R17 94V.
Nie można natomiast montować
łańcuchów przeciwpoślizgowych na
oponach 225/45 R18 91V i 225/45 R18
91Y.
Ostrzeżenia
Stosowanie łańcuchów
przeciwpoślizgowych zależy od
przepisów obowiązujących w danym
kraju. W niektórych krajach opony
z oznaczeniem M+S (Mud and Snow)
uważane są za wyposażenie zimowe;
ich stosowanie jest więc równoważne z
zastosowaniem łańcuchów
przeciwpoślizgowych.Łańcuchy powinny być zakładane tylko
na opony kół przednich.
Po przejechaniu kilkudziesięciu metrów
należy sprawdzić napięcie łańcuchów.
OSTRZEŻENIE Stosowanie łańcuchów
przeciwpoślizgowych z oponami o
nieoryginalnych rozmiarach może
uszkodzić samochód.
OSTRZEŻENIE Stosowanie opon o
różnych rozmiarach lub różnego typu
(M+S, na śnieg) na osi przedniej i osi
tylnej może negatywnie wpłynąć na
własności jezdne samochodu, z
ryzykiem utraty kontroli i spowodowania
wypadku.
ZALECENIA DOTYCZĄCE
PRZEKŁADANIA OPON
Opony przedniej i tylnej osi są
poddawane różnym obciążeniom i w
inny sposób pracują podczas
skręcania, jazdy i hamowania. Z tego
względu zużywają się w różnym tempie.
Można przeciwdziałać temu zjawisku
poprzez okresowe przekładanie opon.
Pod pojęciem przekładania opon
rozumie się zmianę ich położenia na
inne w samochodzie. Dane koło
zostanie wówczas umieszczone na
innej osi i, o ile to możliwe, po innej
stronie samochodu.Przekładanie opon wydłuża czas ich
eksploatacji, pomaga w utrzymaniu
prawidłowych poziomów przyczepności
w błocie, śniegu i na mokrej
nawierzchni, zapewniając optymalne
własności jezdne samochodu.
W przypadku nietypowego zużycia
opon należy zidentyfikować jego
przyczynę i możliwie jak najszybciej
naprawić oponę, zwracając się do ASO
marki Fiat.
UWAGA
177)Przyczepność kół samochodu do
drogi zależy także od prawidłowego
ciśnienia w oponach.
178)Zbyt niskie ciśnienie może
spowodować przegrzanie opony i poważne
jej uszkodzenie.
179)W przypadku opon kierunkowych nie
należy zamieniać opon po przekątnej,
przekładając je z lewej strony samochodu
na prawą i odwrotnie. W przypadku tego
typu opon można je jedynie przekładać
z osi przedniej na tylną i odwrotnie,
pozostawiając je z tej samej strony
samochodu.
180)Nie należy wykonywać zaprawek
malarskich obręczy kół ze stopu lekkiego,
które wymagają stosowania temperatur
wyższych od 150°C. Parametry
mechaniczne obręczy mogą ulec
pogorszeniu.
209

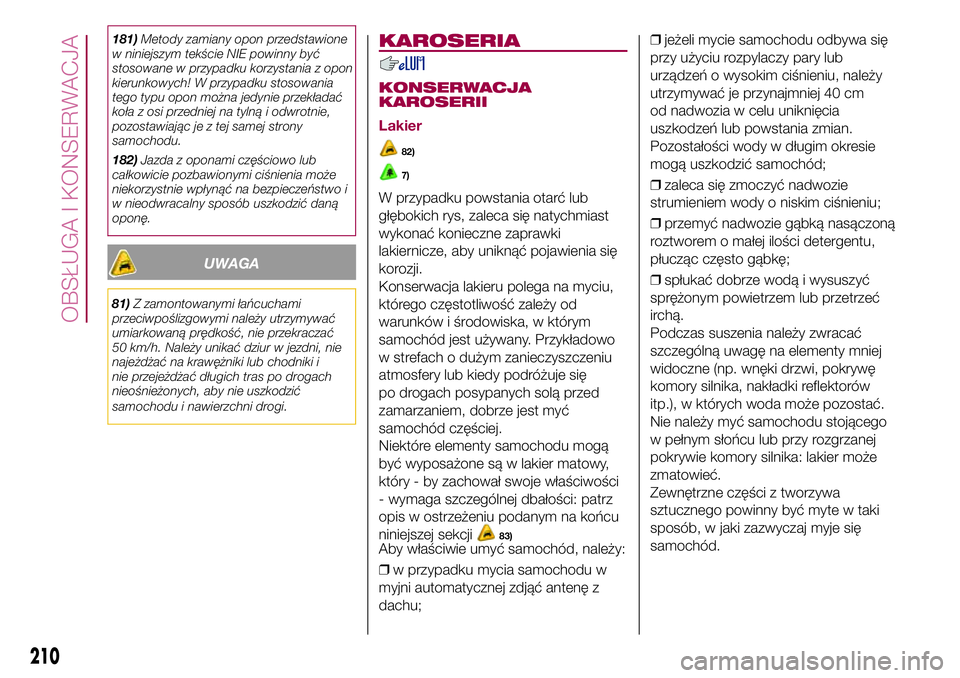

181)Metody zamiany opon przedstawione
w niniejszym tekście NIE powinny być
stosowane w przypadku korzystania z opon
kierunkowych! W przypadku stosowania
tego typu opon można jedynie przekładać
koła z osi przedniej na tylną i odwrotnie,
pozostawiając je z tej samej strony
samochodu.
182)Jazda z oponami częściowo lub
całkowicie pozbawionymi ciśnienia może
niekorzystnie wpłynąć na bezpieczeństwo i
w nieodwracalny sposób uszkodzić daną
oponę.
UWAGA
81)Z zamontowanymi łańcuchami
przeciwpoślizgowymi należy utrzymywać
umiarkowaną prędkość, nie przekraczać
50 km/h. Należy unikać dziur w jezdni, nie
najeżdżać na krawężniki lub chodniki i
nie przejeżdżać długich tras po drogach
nieośnieżonych, aby nie uszkodzić
samochodu i nawierzchni drogi.
KAROSERIA
KONSERWACJA
KAROSERII
Lakier
82)
7)
W przypadku powstania otarć lub
głębokich rys, zaleca się natychmiast
wykonać konieczne zaprawki
lakiernicze, aby uniknąć pojawienia się
korozji.
Konserwacja lakieru polega na myciu,
którego częstotliwość zależy od
warunków i środowiska, w którym
samochód jest używany. Przykładowo
w strefach o dużym zanieczyszczeniu
atmosfery lub kiedy podróżuje się
po drogach posypanych solą przed
zamarzaniem, dobrze jest myć
samochód częściej.
Niektóre elementy samochodu mogą
być wyposażone są w lakier matowy,
który - by zachował swoje właściwości
- wymaga szczególnej dbałości: patrz
opis w ostrzeżeniu podanym na końcu
niniejszej sekcji
83)Aby właściwie umyć samochód, należy:
❒w przypadku mycia samochodu w
myjni automatycznej zdjąć antenę z
dachu;❒jeżeli mycie samochodu odbywa się
przy użyciu rozpylaczy pary lub
urządzeń o wysokim ciśnieniu, należy
utrzymywać je przynajmniej 40 cm
od nadwozia w celu uniknięcia
uszkodzeń lub powstania zmian.
Pozostałości wody w długim okresie
mogą uszkodzić samochód;
❒zaleca się zmoczyć nadwozie
strumieniem wody o niskim ciśnieniu;
❒przemyć nadwozie gąbką nasączoną
roztworem o małej ilości detergentu,
płucząc często gąbkę;
❒spłukać dobrze wodą i wysuszyć
sprężonym powietrzem lub przetrzeć
irchą.
Podczas suszenia należy zwracać
szczególną uwagę na elementy mniej
widoczne (np. wnęki drzwi, pokrywę
komory silnika, nakładki reflektorów
itp.), w których woda może pozostać.
Nie należy myć samochodu stojącego
w pełnym słońcu lub przy rozgrzanej
pokrywie komory silnika: lakier może
zmatowieć.
Zewnętrzne części z tworzywa
sztucznego powinny być myte w taki
sposób, w jaki zazwyczaj myje się
samochód.
210
OBSŁUGA I KONSERWACJA

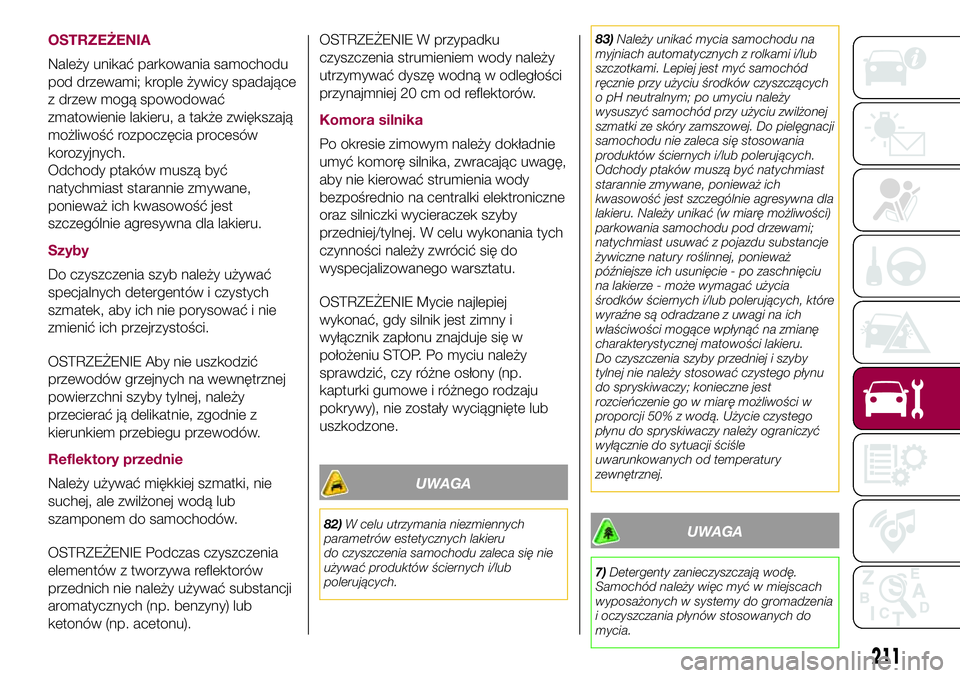

OSTRZEŻENIA
Należy unikać parkowania samochodu
pod drzewami; krople żywicy spadające
z drzew mogą spowodować
zmatowienie lakieru, a także zwiększają
możliwość rozpoczęcia procesów
korozyjnych.
Odchody ptaków muszą być
natychmiast starannie zmywane,
ponieważ ich kwasowość jest
szczególnie agresywna dla lakieru.
Szyby
Do czyszczenia szyb należy używać
specjalnych detergentów i czystych
szmatek, aby ich nie porysować i nie
zmienić ich przejrzystości.
OSTRZEŻENIE Aby nie uszkodzić
przewodów grzejnych na wewnętrznej
powierzchni szyby tylnej, należy
przecierać ją delikatnie, zgodnie z
kierunkiem przebiegu przewodów.
Reflektory przednie
Należy używać miękkiej szmatki, nie
suchej, ale zwilżonej wodą lub
szamponem do samochodów.
OSTRZEŻENIE Podczas czyszczenia
elementów z tworzywa reflektorów
przednich nie należy używać substancji
aromatycznych (np. benzyny) lub
ketonów (np. acetonu).OSTRZEŻENIE W przypadku
czyszczenia strumieniem wody należy
utrzymywać dyszę wodną w odległości
przynajmniej 20 cm od reflektorów.
Komora silnika
Po okresie zimowym należy dokładnie
umyć komorę silnika, zwracając uwagę,
aby nie kierować strumienia wody
bezpośrednio na centralki elektroniczne
oraz silniczki wycieraczek szyby
przedniej/tylnej. W celu wykonania tych
czynności należy zwrócić się do
wyspecjalizowanego warsztatu.
OSTRZEŻENIE Mycie najlepiej
wykonać, gdy silnik jest zimny i
wyłącznik zapłonu znajduje się w
położeniu STOP. Po myciu należy
sprawdzić, czy różne osłony (np.
kapturki gumowe i różnego rodzaju
pokrywy), nie zostały wyciągnięte lub
uszkodzone.
UWAGA
82)W celu utrzymania niezmiennych
parametrów estetycznych lakieru
do czyszczenia samochodu zaleca się nie
używać produktów ściernych i/lub
polerujących.83)Należy unikać mycia samochodu na
myjniach automatycznych z rolkami i/lub
szczotkami. Lepiej jest myć samochód
ręcznie przy użyciu środków czyszczących
o pH neutralnym; po umyciu należy
wysuszyć samochód przy użyciu zwilżonej
szmatki ze skóry zamszowej. Do pielęgnacji
samochodu nie zaleca się stosowania
produktów ściernych i/lub polerujących.
Odchody ptaków muszą być natychmiast
starannie zmywane, ponieważ ich
kwasowość jest szczególnie agresywna dla
lakieru. Należy unikać (w miarę możliwości)
parkowania samochodu pod drzewami;
natychmiast usuwać z pojazdu substancje
żywiczne natury roślinnej, ponieważ
późniejsze ich usunięcie - po zaschnięciu
na lakierze - może wymagać użycia
środków ściernych i/lub polerujących, które
wyraźne są odradzane z uwagi na ich
właściwości mogące wpłynąć na zmianę
charakterystycznej matowości lakieru.
Do czyszczenia szyby przedniej i szyby
tylnej nie należy stosować czystego płynu
do spryskiwaczy; konieczne jest
rozcieńczenie go w miarę możliwości w
proporcji 50% z wodą. Użycie czystego
płynu do spryskiwaczy należy ograniczyć
wyłącznie do sytuacji ściśle
uwarunkowanych od temperatury
zewnętrznej.UWAGA
7)Detergenty zanieczyszczają wodę.
Samochód należy więc myć w miejscach
wyposażonych w systemy do gromadzenia
i oczyszczania płynów stosowanych do
mycia.
211

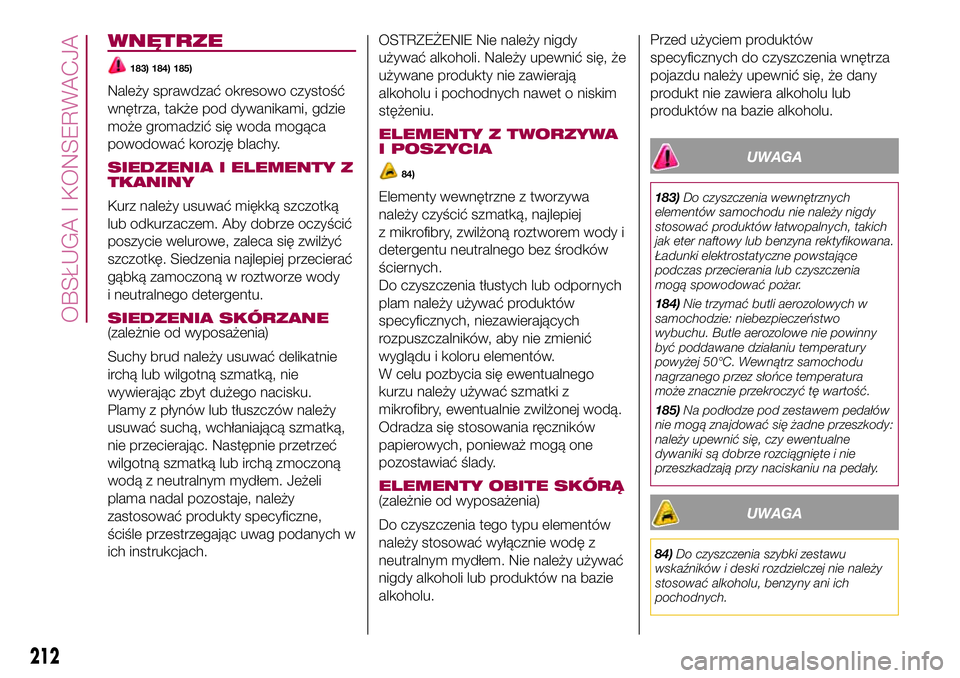

WNĘTRZE
183) 184) 185)
Należy sprawdzać okresowo czystość
wnętrza, także pod dywanikami, gdzie
może gromadzić się woda mogąca
powodować korozję blachy.
SIEDZENIA I ELEMENTY Z
TKANINY
Kurz należy usuwać miękką szczotką
lub odkurzaczem. Aby dobrze oczyścić
poszycie welurowe, zaleca się zwilżyć
szczotkę. Siedzenia najlepiej przecierać
gąbką zamoczoną w roztworze wody
i neutralnego detergentu.
SIEDZENIA SKÓRZANE(zależnie od wyposażenia)
Suchy brud należy usuwać delikatnie
irchą lub wilgotną szmatką, nie
wywierając zbyt dużego nacisku.
Plamy z płynów lub tłuszczów należy
usuwać suchą, wchłaniającą szmatką,
nie przecierając. Następnie przetrzeć
wilgotną szmatką lub irchą zmoczoną
wodą z neutralnym mydłem. Jeżeli
plama nadal pozostaje, należy
zastosować produkty specyficzne,
ściśle przestrzegając uwag podanych w
ich instrukcjach.OSTRZEŻENIE Nie należy nigdy
używać alkoholi. Należy upewnić się, że
używane produkty nie zawierają
alkoholu i pochodnych nawet o niskim
stężeniu.
ELEMENTY Z TWORZYWA
I POSZYCIA
84)
Elementy wewnętrzne z tworzywa
należy czyścić szmatką, najlepiej
z mikrofibry, zwilżoną roztworem wody i
detergentu neutralnego bez środków
ściernych.
Do czyszczenia tłustych lub odpornych
plam należy używać produktów
specyficznych, niezawierających
rozpuszczalników, aby nie zmienić
wyglądu i koloru elementów.
W celu pozbycia się ewentualnego
kurzu należy używać szmatki z
mikrofibry, ewentualnie zwilżonej wodą.
Odradza się stosowania ręczników
papierowych, ponieważ mogą one
pozostawiać ślady.
ELEMENTY OBITE SKÓRĄ(zależnie od wyposażenia)
Do czyszczenia tego typu elementów
należy stosować wyłącznie wodę z
neutralnym mydłem. Nie należy używać
nigdy alkoholi lub produktów na bazie
alkoholu.Przed użyciem produktów
specyficznych do czyszczenia wnętrza
pojazdu należy upewnić się, że dany
produkt nie zawiera alkoholu lub
produktów na bazie alkoholu.
UWAGA
183)Do czyszczenia wewnętrznych
elementów samochodu nie należy nigdy
stosować produktów łatwopalnych, takich
jak eter naftowy lub benzyna rektyfikowana.
Ładunki elektrostatyczne powstające
podczas przecierania lub czyszczenia
mogą spowodować pożar.
184)Nie trzymać butli aerozolowych w
samochodzie: niebezpieczeństwo
wybuchu. Butle aerozolowe nie powinny
być poddawane działaniu temperatury
powyżej 50°C. Wewnątrz samochodu
nagrzanego przez słońce temperatura
może znacznie przekroczyć tę wartość.
185)Na podłodze pod zestawem pedałów
nie mogą znajdować się żadne przeszkody:
należy upewnić się, czy ewentualne
dywaniki są dobrze rozciągnięte i nie
przeszkadzają przy naciskaniu na pedały.
UWAGA
84)Do czyszczenia szybki zestawu
wskaźników i deski rozdzielczej nie należy
stosować alkoholu, benzyny ani ich
pochodnych.
212
OBSŁUGA I KONSERWACJA

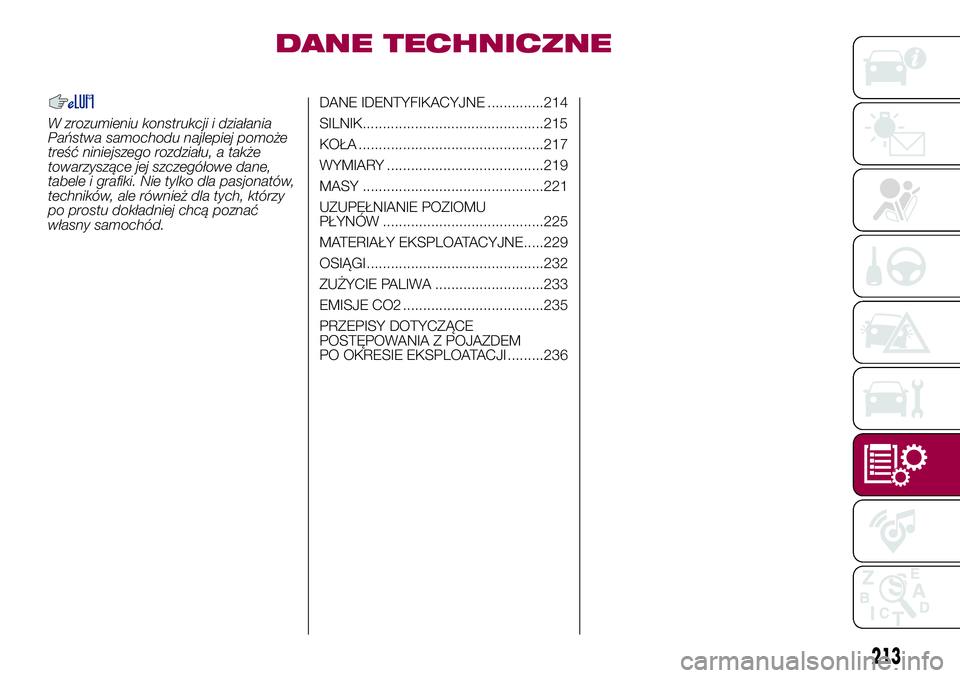

DANE TECHNICZNE
W zrozumieniu konstrukcji i działania
Państwa samochodu najlepiej pomoże
treść niniejszego rozdziału, a także
towarzyszące jej szczegółowe dane,
tabele i grafiki. Nie tylko dla pasjonatów,
techników, ale również dla tych, którzy
po prostu dokładniej chcą poznać
własny samochód.DANE IDENTYFIKACYJNE ..............214
SILNIK.............................................215
KOŁA ..............................................217
WYMIARY .......................................219
MASY .............................................221
UZUPEŁNIANIE POZIOMU
PŁYNÓW ........................................225
MATERIAŁY EKSPLOATACYJNE.....229
OSIĄGI ............................................232
ZUŻYCIE PALIWA ...........................233
EMISJE CO2 ...................................235
PRZEPISY DOTYCZĄCE
POSTĘPOWANIA Z POJAZDEM
PO OKRESIE EKSPLOATACJI .........236
213

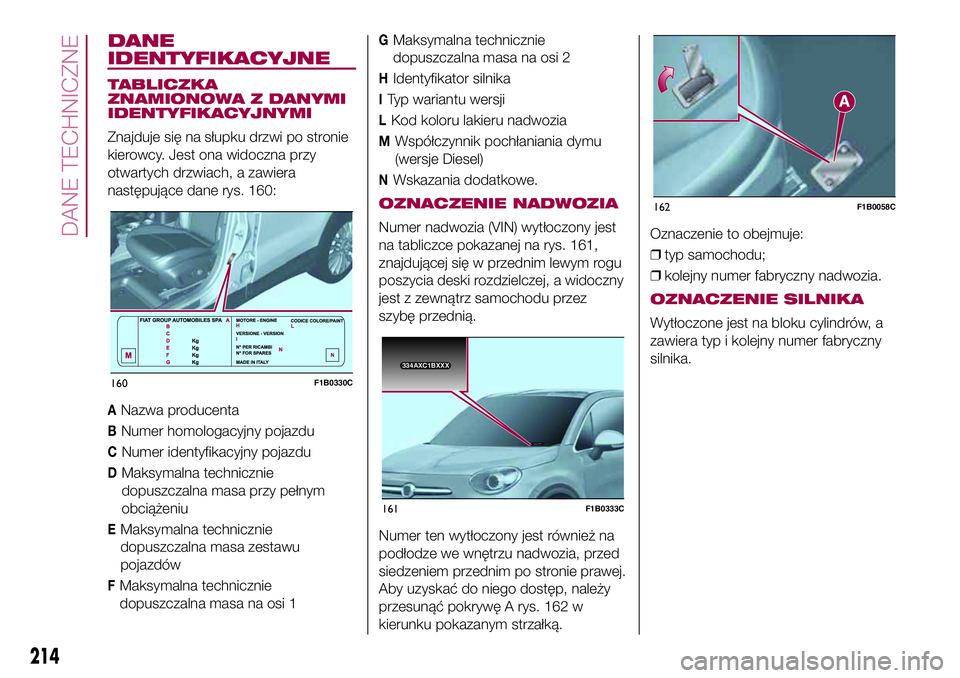

DANE
IDENTYFIKACYJNE
TABLICZKA
ZNAMIONOWA Z DANYMI
IDENTYFIKACYJNYMI
Znajduje się na słupku drzwi po stronie
kierowcy. Jest ona widoczna przy
otwartych drzwiach, a zawiera
następujące dane rys. 160:
ANazwa producenta
BNumer homologacyjny pojazdu
CNumer identyfikacyjny pojazdu
DMaksymalna technicznie
dopuszczalna masa przy pełnym
obciążeniu
EMaksymalna technicznie
dopuszczalna masa zestawu
pojazdów
FMaksymalna technicznie
dopuszczalna masa na osi 1
GMaksymalna technicznie
dopuszczalna masa na osi 2
HIdentyfikator silnika
ITyp wariantu wersji
LKod koloru lakieru nadwozia
MWspółczynnik pochłaniania dymu
(wersje Diesel)
NWskazania dodatkowe.
OZNACZENIE NADWOZIA
Numer nadwozia (VIN) wytłoczony jest
na tabliczce pokazanej na rys. 161,
znajdującej się w przednim lewym rogu
poszycia deski rozdzielczej, a widoczny
jest z zewnątrz samochodu przez
szybę przednią.
Numer ten wytłoczony jest również na
podłodze we wnętrzu nadwozia, przed
siedzeniem przednim po stronie prawej.
Aby uzyskać do niego dostęp, należy
przesunąć pokrywę A rys. 162 w
kierunku pokazanym strzałką.Oznaczenie to obejmuje:
❒typ samochodu;
❒kolejny numer fabryczny nadwozia.
OZNACZENIE SILNIKA
Wytłoczone jest na bloku cylindrów, a
zawiera typ i kolejny numer fabryczny
silnika.
160F1B0330C
3
34AXC1
BXXX
334AXC1BXXX
161F1B0333C
162F1B0058C
214
DANE TECHNICZNE
