2017 FIAT 500X Instrukcja obsługi (in Polish)

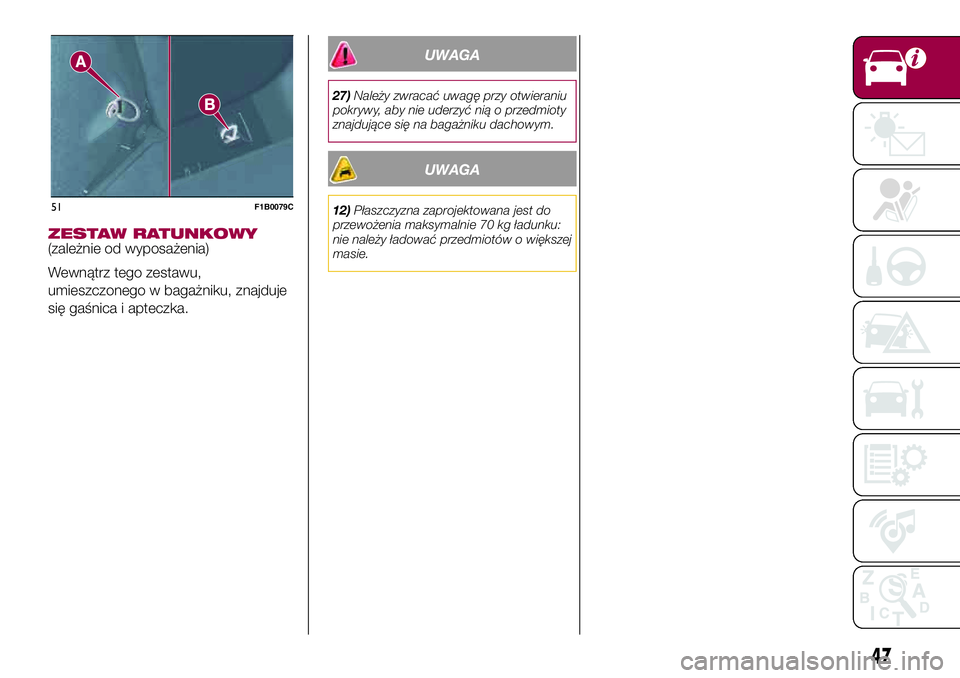

ZESTAW RATUNKOWY(zależnie od wyposażenia)
Wewnątrz tego zestawu,
umieszczonego w bagażniku, znajduje
się gaśnica i apteczka.
UWAGA
27)Należy zwracać uwagę przy otwieraniu
pokrywy, aby nie uderzyć nią o przedmioty
znajdujące się na bagażniku dachowym.
UWAGA
12)Płaszczyzna zaprojektowana jest do
przewożenia maksymalnie 70 kg ładunku:
nie należy ładować przedmiotów o większej
masie.51F1B0079C
47

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
W tej części instrukcji podano wszelkie
informacje użyteczne w celu zapoznania
się z zestawem wskaźników oraz
właściwą jego obsługą i interpretacją
wskazań.ZESTAW WSKAŹNIKÓW I
WSKAŹNIKI..................................... 49
WYŚWIETLACZ .............................. 51
TRIP COMPUTER .......................... 53
LAMPKI SYGNALIZACYJNE I
KOMUNIKATY ................................. 54
48
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

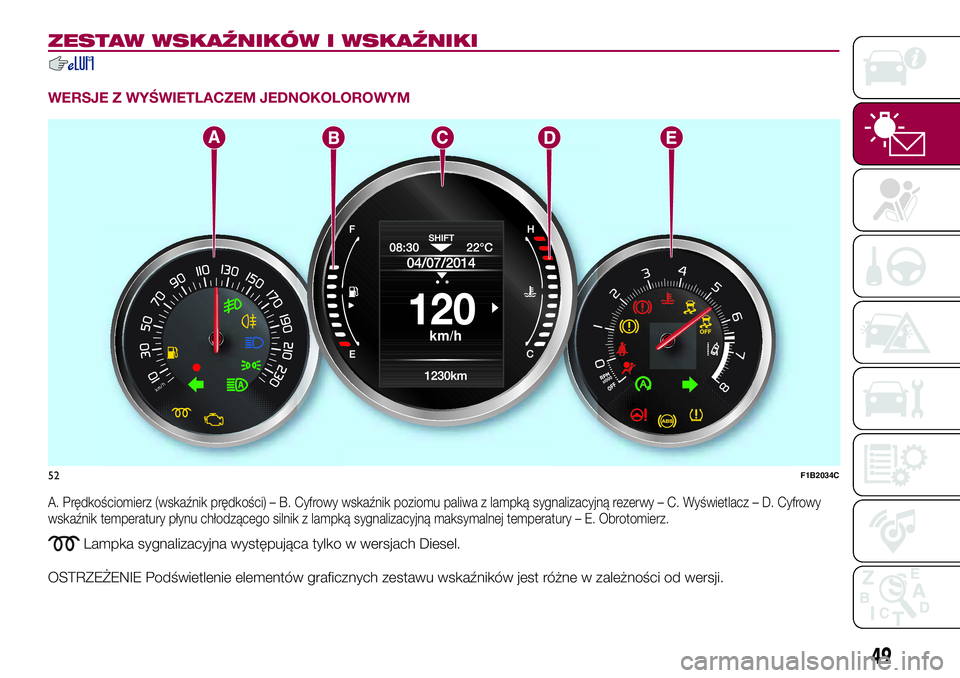

ZESTAW WSKAŹNIKÓW I WSKAŹNIKI
WERSJE Z WYŚWIETLACZEM JEDNOKOLOROWYM
A. Prędkościomierz (wskaźnik prędkości) – B. Cyfrowy wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy – C. Wyświetlacz – D. Cyfrowy
wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury – E. Obrotomierz.
Lampka sygnalizacyjna występująca tylko w wersjach Diesel.
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
km/h
52F1B2034C
49

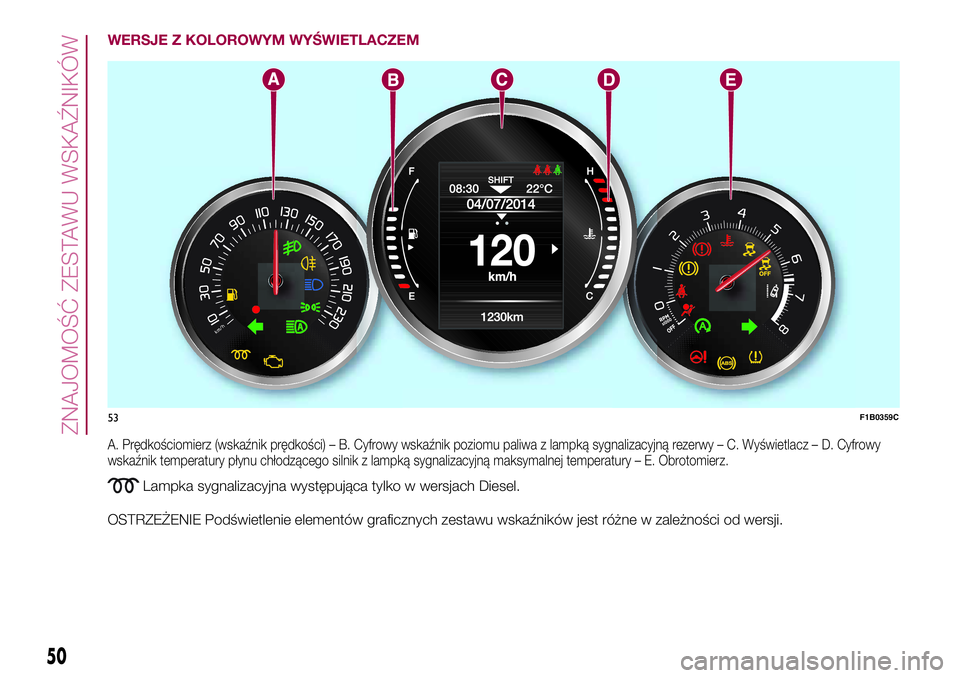

WERSJE Z KOLOROWYM WYŚWIETLACZEM
A. Prędkościomierz (wskaźnik prędkości) – B. Cyfrowy wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy – C. Wyświetlacz – D. Cyfrowy
wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury – E. Obrotomierz.
Lampka sygnalizacyjna występująca tylko w wersjach Diesel.
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
53F1B0359C
50
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

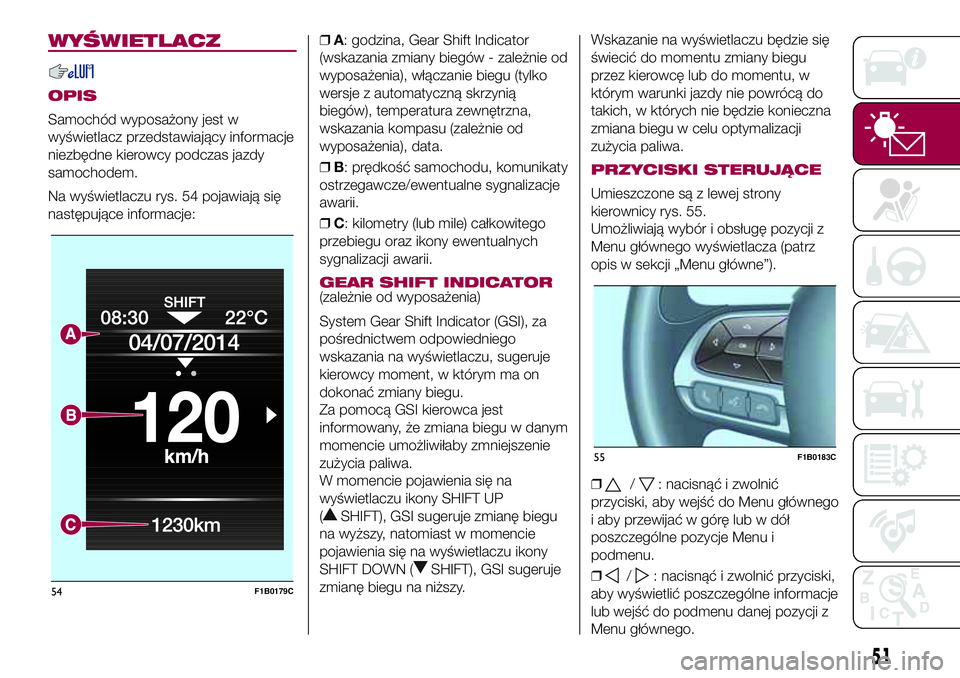

WYŚWIETLACZ
OPIS
Samochód wyposażony jest w
wyświetlacz przedstawiający informacje
niezbędne kierowcy podczas jazdy
samochodem.
Na wyświetlaczu rys. 54 pojawiają się
następujące informacje:❒A: godzina, Gear Shift Indicator
(wskazania zmiany biegów - zależnie od
wyposażenia), włączanie biegu (tylko
wersje z automatyczną skrzynią
biegów), temperatura zewnętrzna,
wskazania kompasu (zależnie od
wyposażenia), data.
❒B: prędkość samochodu, komunikaty
ostrzegawcze/ewentualne sygnalizacje
awarii.
❒C: kilometry (lub mile) całkowitego
przebiegu oraz ikony ewentualnych
sygnalizacji awarii.
GEAR SHIFT INDICATOR(zależnie od wyposażenia)
System Gear Shift Indicator (GSI), za
pośrednictwem odpowiedniego
wskazania na wyświetlaczu, sugeruje
kierowcy moment, w którym ma on
dokonać zmiany biegu.
Za pomocą GSI kierowca jest
informowany, że zmiana biegu w danym
momencie umożliwiłaby zmniejszenie
zużycia paliwa.
W momencie pojawienia się na
wyświetlaczu ikony SHIFT UP
(
SHIFT), GSI sugeruje zmianę biegu
na wyższy, natomiast w momencie
pojawienia się na wyświetlaczu ikony
SHIFT DOWN (
SHIFT), GSI sugeruje
zmianę biegu na niższy.Wskazanie na wyświetlaczu będzie się
świecić do momentu zmiany biegu
przez kierowcę lub do momentu, w
którym warunki jazdy nie powrócą do
takich, w których nie będzie konieczna
zmiana biegu w celu optymalizacji
zużycia paliwa.
PRZYCISKI STERUJĄCE
Umieszczone są z lewej strony
kierownicy rys. 55.
Umożliwiają wybór i obsługę pozycji z
Menu głównego wyświetlacza (patrz
opis w sekcji „Menu główne”).
❒
/: nacisnąć i zwolnić
przyciski, aby wejść do Menu głównego
i aby przewijać w górę lub w dół
poszczególne pozycje Menu i
podmenu.
❒
/: nacisnąć i zwolnić przyciski,
aby wyświetlić poszczególne informacje
lub wejść do podmenu danej pozycji z
Menu głównego.54F1B0179C
55F1B0183C
51

❒OK: nacisnąć ten przycisk, aby
wejść/wybrać ekrany informacji lub
podmenu danej pozycji z Menu
głównego. Trzymać wciśnięty ten
przycisk przez 1 sekundę, aby
ponownie ustawić wyświetlane/
wybrane funkcje.
MENU GŁÓWNE
Menu składa się z następujących
pozycji:
❒TRIP
❒MOOD SELECTOR / GSI
❒INFO POJAZDU
❒DRIVER ASSIST
❒AUDIO
❒TELEFON
❒NAWIGACJA
❒KOMUNIKATY
❒KONFIG. POJAZDU
Konf. Pojazdu (Zmiana ustawień
samochodu)
Ta pozycja Menu umożliwia
wprowadzenie zmian w ustawieniach
następujących pozycji:
❒„Display”;
❒„Jedn. Pomiaru”;
❒„Godzina & data”;
❒„Bezpieczeństwo”
❒„Bezpieczeń./Pomoc”;
❒„Światła”;❒„Drzwi i blokada drzwi”.
Display
W przypadku wybrania pozycji
„Display” (Wyświetlacz) można wejść
do ustawień/informacji dotyczących
następujących pozycji: „Język”, „Patrz
telefon”, „Patrz nawigacja”,
„Resetowanie automatyczne Trip B”,
„Powtórzenie Mood Selector”.
„Jedn. Pomiaru”
W przypadku wybrania pozycji „Jedn.
Pomiaru” można wybrać jednostkę
miary spośród następujących opcji:
„Imperialny”, „Metryczny”,
„Personalizowany”.
„Godzina & data”
W przypadku wybrania pozycji
„Godzina & data” można wprowadzić
następujące ustawienia: „Regulacja
godz.”, „Format godzin”, „Regulacja
daty”.
„Bezpieczeństwo”
W przypadku wybrania pozycji
„Bezpieczeństwo” można wybrać
następujące ustawienia: „Passenger
AIRBAG”, „Sygnał prędkości”, „Sygnał
pasów bez.”, „Hill Hold Control”.Ustawienie „Passenger AIRBAG”
umożliwia włączenie/wyłączenie
poduszki powietrznej po stronie
pasażera:
❒ochrona pasażera aktywna: dioda
ONna desce rozdzielczej świeci
światłem stałym.
❒ochrona pasażera nieaktywna:
dioda
OFFna desce rozdzielczej
świeci światłem stałym.
„Bezpieczeń./Pomoc”
Jeśli chodzi o możliwe regulacje, należy
zapoznać się z opisem w sekcji
Uconnect™w odpowiednim rozdziale.
„Światła”
W przypadku wybrania pozycji „Światła”
można wybrać następujące ustawienia:
„Oświetl. wewn.”, „Czujnik reflektorów”,
„Follow me”, „Reflekt. przy otwi.”,
„Auto. świat. drog.”, „Światła dzienne”,
„Światła cornering”.
„Drzwi i blokada drzwi”
W przypadku wybrania pozycji „Drzwi i
blokada drzwi” można wybrać
następujące ustawienia: „Autoclose”,
„Odblokow. drzwi wyjś.”, „Światła przy
zamyk.”, „Klakson zamykania”,
„Klakson zdalnie włącz.”, „Zdalne odbl.
drzwi”, „Odblokowanie drzwi” (wersje
z Keyless Entry), „Keyless Entry”.
52
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

TRIP COMPUTER
„Trip computer“ umożliwia wyświetlanie
- gdy wyłącznik zapłonu znajduje się
w położeniu MAR - wartości
dotyczących stanu funkcjonowania
samochodu.
Funkcja ta składa się z dwóch
oddzielnych trybów, nazywanych „Trip
A” i „Trip B”, w których monitorowane
są dane z „podróży całkowitej”
samochodu (trasy), w sposób
niezależny jeden od drugiego.
„Trip A” i „Trip B” umożliwiają
wyświetlanie następujących wartości:
❒Odległość przejechana
❒Średnie zużycie paliwa
❒Średnia prędkość
❒Czas podróży (czas jazdy)W celu zresetowania tych wartości
należy nacisnąć i przytrzymać wciśnięty
przycisk OKrys. 56 na kierownicy.
UwagaWielkości „Zasięg” i „Chwilowe
zużycie paliwa” nie można wyzerować.
56F1B0184C
53

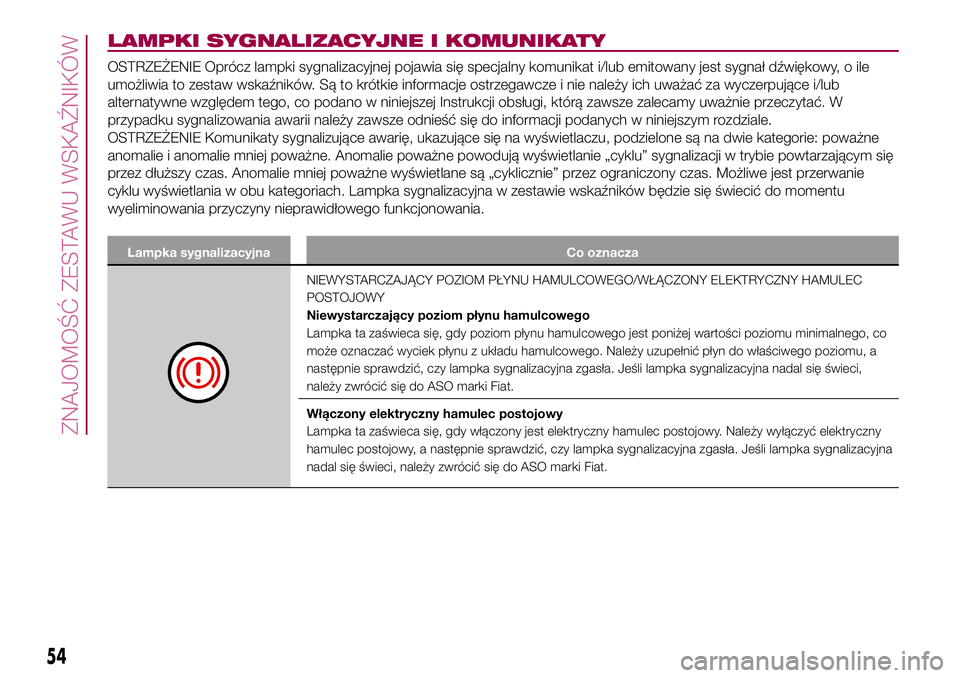

LAMPKI SYGNALIZACYJNE I KOMUNIKATY
OSTRZEŻENIE Oprócz lampki sygnalizacyjnej pojawia się specjalny komunikat i/lub emitowany jest sygnał dźwiękowy, o ile
umożliwia to zestaw wskaźników. Są to krótkie informacje ostrzegawcze i nie należy ich uważać za wyczerpujące i/lub
alternatywne względem tego, co podano w niniejszej Instrukcji obsługi, którą zawsze zalecamy uważnie przeczytać. W
przypadku sygnalizowania awarii należy zawsze odnieść się do informacji podanych w niniejszym rozdziale.
OSTRZEŻENIE Komunikaty sygnalizujące awarię, ukazujące się na wyświetlaczu, podzielone są na dwie kategorie: poważne
anomalie i anomalie mniej poważne. Anomalie poważne powodują wyświetlanie „cyklu” sygnalizacji w trybie powtarzającym się
przez dłuższy czas. Anomalie mniej poważne wyświetlane są „cyklicznie” przez ograniczony czas. Możliwe jest przerwanie
cyklu wyświetlania w obu kategoriach. Lampka sygnalizacyjna w zestawie wskaźników będzie się świecić do momentu
wyeliminowania przyczyny nieprawidłowego funkcjonowania.
Lampka sygnalizacyjna Co oznacza
NIEWYSTARCZAJĄCY POZIOM PŁYNU HAMULCOWEGO/WŁĄCZONY ELEKTRYCZNY HAMULEC
POSTOJOWY
Niewystarczający poziom płynu hamulcowego
Lampka ta zaświeca się, gdy poziom płynu hamulcowego jest poniżej wartości poziomu minimalnego, co
może oznaczać wyciek płynu z układu hamulcowego. Należy uzupełnić płyn do właściwego poziomu, a
następnie sprawdzić, czy lampka sygnalizacyjna zgasła. Jeśli lampka sygnalizacyjna nadal się świeci,
należy zwrócić się do ASO marki Fiat.
Włączony elektryczny hamulec postojowy
Lampka ta zaświeca się, gdy włączony jest elektryczny hamulec postojowy. Należy wyłączyć elektryczny
hamulec postojowy, a następnie sprawdzić, czy lampka sygnalizacyjna zgasła. Jeśli lampka sygnalizacyjna
nadal się świeci, należy zwrócić się do ASO marki Fiat.
54
