2017 FIAT 500X Instrukcja obsługi (in Polish)

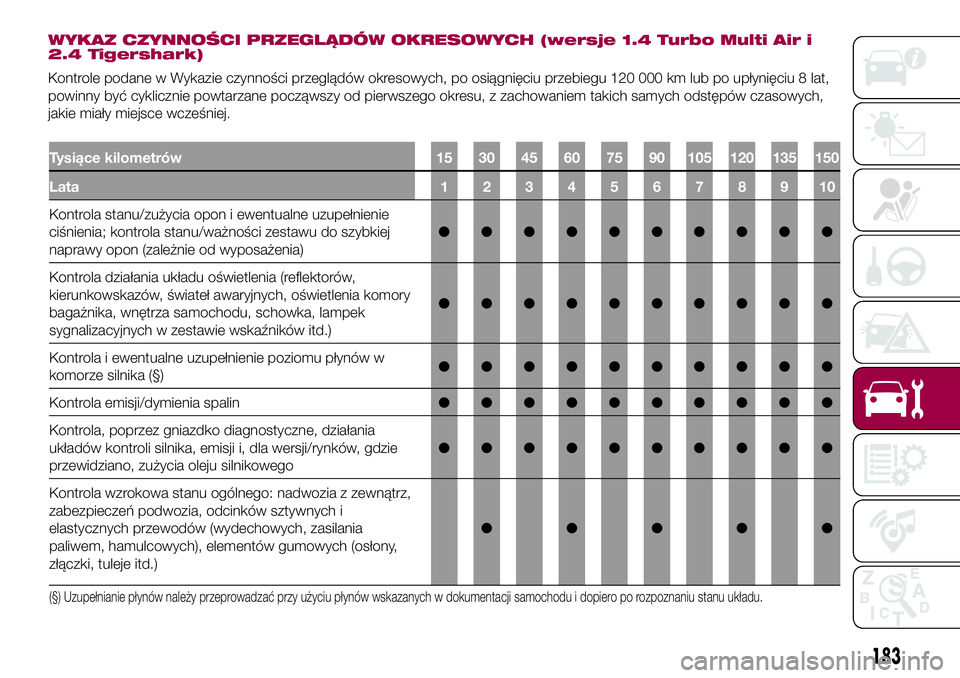

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH (wersje 1.4 Turbo Multi Air i
2.4 Tigershark)
Kontrole podane w Wykazie czynności przeglądów okresowych, po osiągnięciu przebiegu 120 000 km lub po upłynięciu 8 lat,
powinny być cyklicznie powtarzane począwszy od pierwszego okresu, z zachowaniem takich samych odstępów czasowych,
jakie miały miejsce wcześniej.
183
Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu do szybkiej
naprawy opon (zależnie od wyposażenia)●●●●●●●●●●
Kontrola działania układu oświetlenia (reflektorów,
kierunkowskazów, świateł awaryjnych, oświetlenia komory
bagażnika, wnętrza samochodu, schowka, lampek
sygnalizacyjnych w zestawie wskaźników itd.)●●●●●●●●●●
Kontrola i ewentualne uzupełnienie poziomu płynów w
komorze silnika (§)●●●●●●●●●●
Kontrola emisji/dymienia spalin●●●●●●●●●●
Kontrola, poprzez gniazdko diagnostyczne, działania
układów kontroli silnika, emisji i, dla wersji/rynków, gdzie
przewidziano, zużycia oleju silnikowego●●●●●●●●●●
Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych i
elastycznych przewodów (wydechowych, zasilania
paliwem, hamulcowych), elementów gumowych (osłony,
złączki, tuleje itd.)●●●●●
(§) Uzupełnianie płynów należy przeprowadzać przy użyciu płynów wskazanych w dokumentacji samochodu i dopiero po rozpoznaniu stanu układu.

184
OBSŁUGA I KONSERWACJA

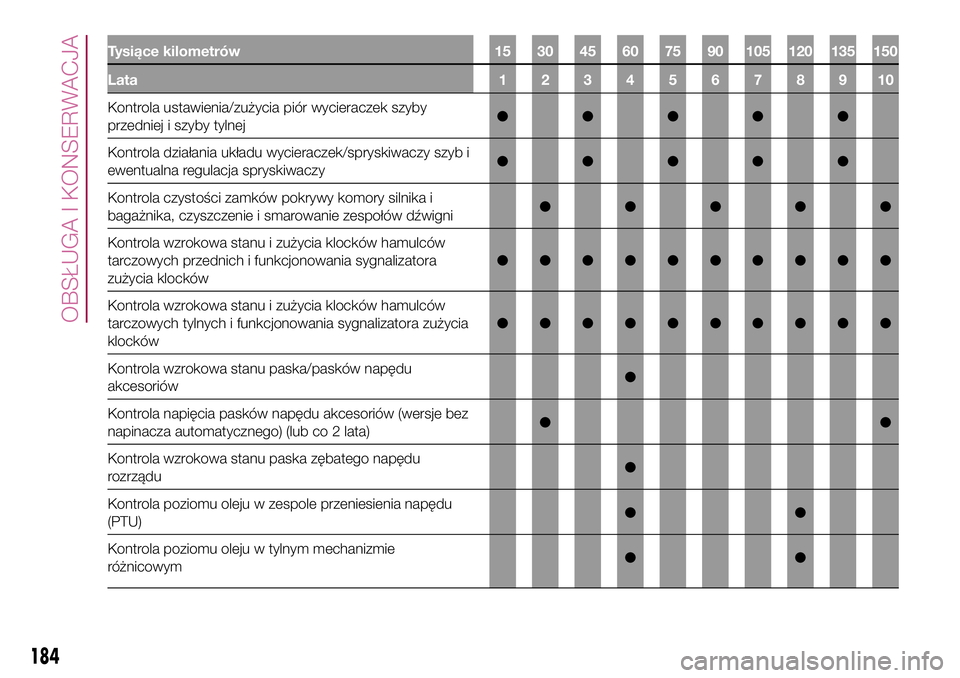

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola ustawienia/zużycia piór wycieraczek szyby
przedniej i szyby tylnej●●●●●
Kontrola działania układu wycieraczek/spryskiwaczy szyb i
ewentualna regulacja spryskiwaczy●●●●●
Kontrola czystości zamków pokrywy komory silnika i
bagażnika, czyszczenie i smarowanie zespołów dźwigni●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych przednich i funkcjonowania sygnalizatora
zużycia klocków●●●●●●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych tylnych i funkcjonowania sygnalizatora zużycia
klocków●●●●●●●●●●
Kontrola wzrokowa stanu paska/pasków napędu
akcesoriów●
Kontrola napięcia pasków napędu akcesoriów (wersje bez
napinacza automatycznego) (lub co 2 lata)●●
Kontrola wzrokowa stanu paska zębatego napędu
rozrządu●
Kontrola poziomu oleju w zespole przeniesienia napędu
(PTU)●●
Kontrola poziomu oleju w tylnym mechanizmie
różnicowym●●

185

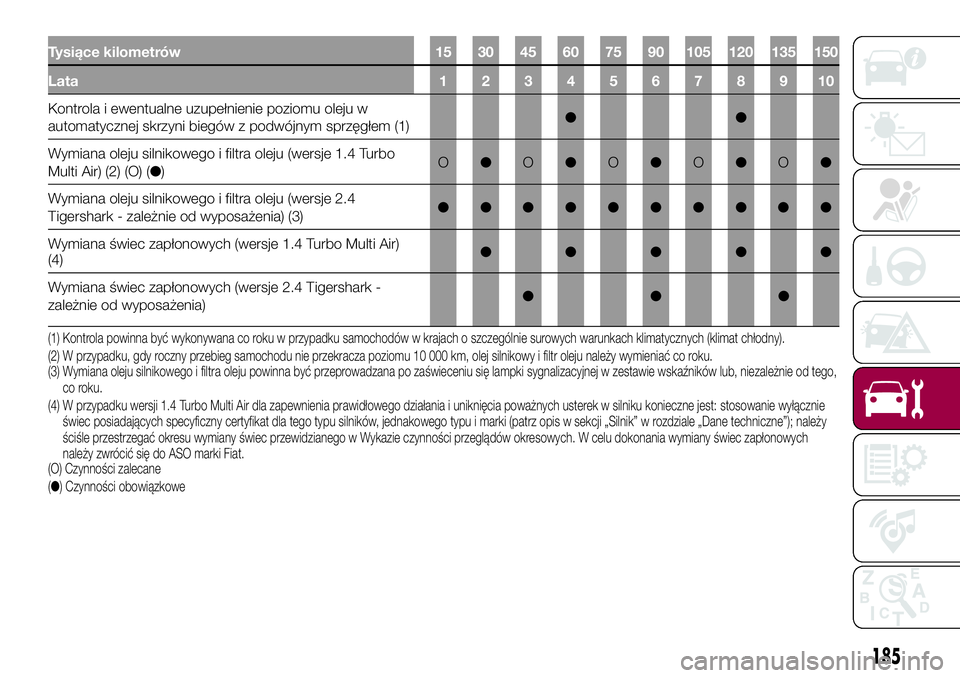

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola i ewentualne uzupełnienie poziomu oleju w
automatycznej skrzyni biegów z podwójnym sprzęgłem (1)●●
Wymiana oleju silnikowego i filtra oleju (wersje 1.4 Turbo
Multi Air) (2) (O) (●)O●O●O●O●O●
Wymiana oleju silnikowego i filtra oleju (wersje 2.4
Tigershark - zależnie od wyposażenia) (3)●●●●●●●●●●
Wymiana świec zapłonowych (wersje 1.4 Turbo Multi Air)
(4)●●●●●
Wymiana świec zapłonowych (wersje 2.4 Tigershark -
zależnie od wyposażenia)●●●
(1) Kontrola powinna być wykonywana co roku w przypadku samochodów w krajach o szczególnie surowych warunkach klimatycznych (klimat chłodny).
(2) W przypadku, gdy roczny przebieg samochodu nie przekracza poziomu 10 000 km, olej silnikowy i filtr oleju należy wymieniać co roku.
(O) Czynności zalecane
(●) Czynności obowiązkowe (3) Wymiana oleju silnikowego i filtra oleju powinna być przeprowadzana po zaświeceniu się lampki sygnalizacyjnej w zestawie wskaźników lub, niezależnie od tego,
co roku.
(4) W przypadku wersji 1.4 Turbo Multi Air dla zapewnienia prawidłowego działania i uniknięcia poważnych usterek w silniku konieczne jest: stosowanie wyłącznie
świec posiadających specyficzny certyfikat dla tego typu silników, jednakowego typu i marki (patrz opis w sekcji „Silnik” w rozdziale „Dane techniczne”); należy
ściśle przestrzegać okresu wymiany świec przewidzianego w Wykazie czynności przeglądów okresowych. W celu dokonania wymiany świec zapłonowych
należy zwrócić się do ASO marki Fiat.

186
OBSŁUGA I KONSERWACJA

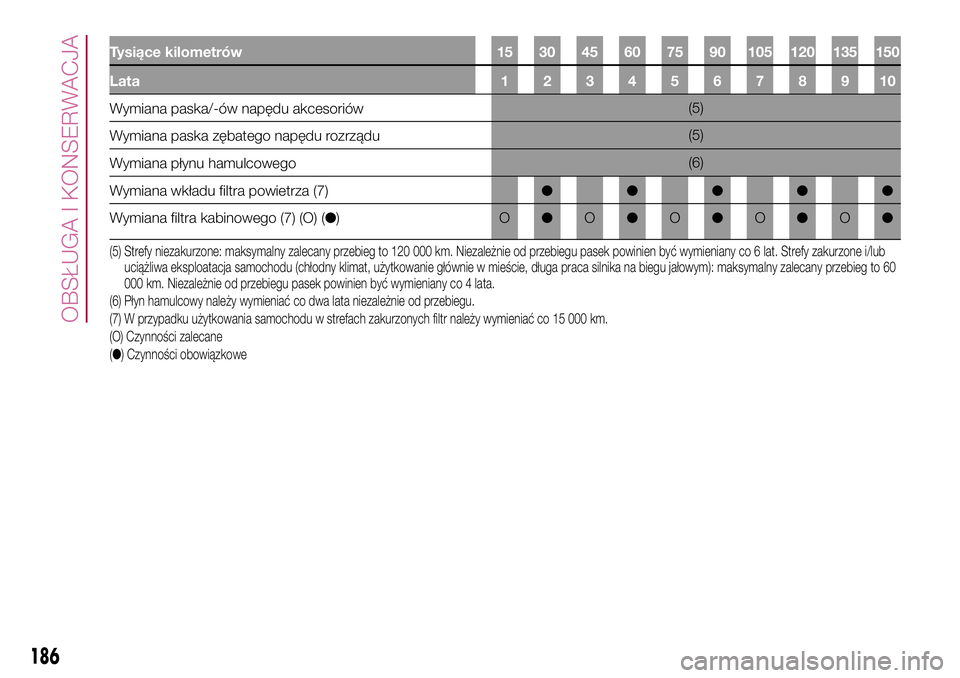

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Wymiana paska/-ów napędu akcesoriów(5)
Wymiana paska zębatego napędu rozrządu(5)
Wymiana płynu hamulcowego(6)
Wymiana wkładu filtra powietrza (7)●●●●●
Wymiana filtra kabinowego (7) (O) (●)O●O●O●O●O●
(5) Strefy niezakurzone: maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat. Strefy zakurzone i/lub
uciążliwa eksploatacja samochodu (chłodny klimat, użytkowanie głównie w mieście, długa praca silnika na biegu jałowym): maksymalny zalecany przebieg to 60
000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 4 lata.
(6) Płyn hamulcowy należy wymieniać co dwa lata niezależnie od przebiegu.
(7) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 15 000 km.
(O) Czynności zalecane
(●) Czynności obowiązkowe

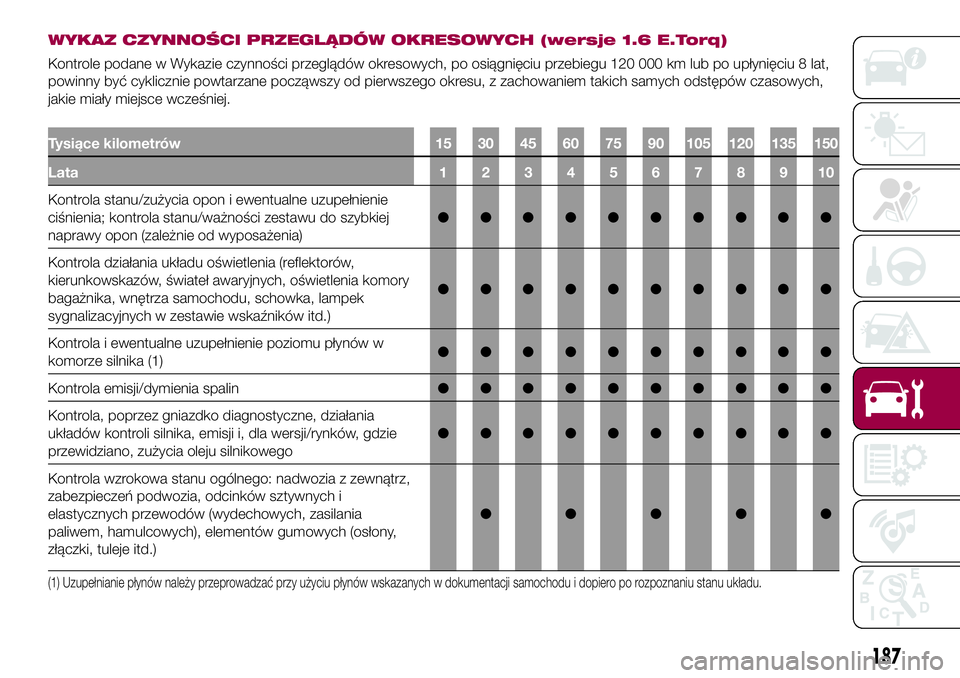

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH (wersje 1.6 E.Torq)
Kontrole podane w Wykazie czynności przeglądów okresowych, po osiągnięciu przebiegu 120 000 km lub po upłynięciu 8 lat,
powinny być cyklicznie powtarzane począwszy od pierwszego okresu, z zachowaniem takich samych odstępów czasowych,
jakie miały miejsce wcześniej.
187
Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu do szybkiej
naprawy opon (zależnie od wyposażenia)●●●●●●●●●●
Kontrola działania układu oświetlenia (reflektorów,
kierunkowskazów, świateł awaryjnych, oświetlenia komory
bagażnika, wnętrza samochodu, schowka, lampek
sygnalizacyjnych w zestawie wskaźników itd.)●●●●●●●●●●
Kontrola i ewentualne uzupełnienie poziomu płynów w
komorze silnika (1)●●●●●●●●●●
Kontrola emisji/dymienia spalin●●●●●●●●●●
Kontrola, poprzez gniazdko diagnostyczne, działania
układów kontroli silnika, emisji i, dla wersji/rynków, gdzie
przewidziano, zużycia oleju silnikowego●●●●●●●●●●
Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych i
elastycznych przewodów (wydechowych, zasilania
paliwem, hamulcowych), elementów gumowych (osłony,
złączki, tuleje itd.)●●●●●
(1) Uzupełnianie płynów należy przeprowadzać przy użyciu płynów wskazanych w dokumentacji samochodu i dopiero po rozpoznaniu stanu układu.

188
OBSŁUGA I KONSERWACJA

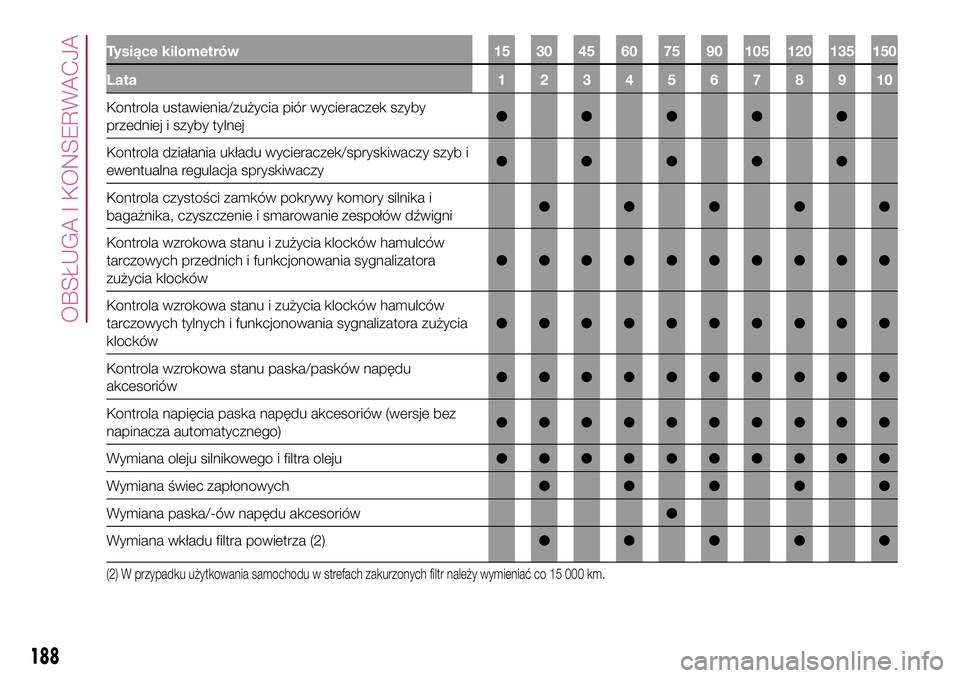

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Kontrola ustawienia/zużycia piór wycieraczek szyby
przedniej i szyby tylnej●●●●●
Kontrola działania układu wycieraczek/spryskiwaczy szyb i
ewentualna regulacja spryskiwaczy●●●●●
Kontrola czystości zamków pokrywy komory silnika i
bagażnika, czyszczenie i smarowanie zespołów dźwigni●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych przednich i funkcjonowania sygnalizatora
zużycia klocków●●●●●●●●●●
Kontrola wzrokowa stanu i zużycia klocków hamulców
tarczowych tylnych i funkcjonowania sygnalizatora zużycia
klocków●●●●●●●●●●
Kontrola wzrokowa stanu paska/pasków napędu
akcesoriów●●●●●●●●●●
Kontrola napięcia paska napędu akcesoriów (wersje bez
napinacza automatycznego)●●●●●●●●●●
Wymiana oleju silnikowego i filtra oleju●●●●●●●●●●
Wymiana świec zapłonowych●●●●●
Wymiana paska/-ów napędu akcesoriów●
Wymiana wkładu filtra powietrza (2)●●●●●
(2) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 15 000 km.

189

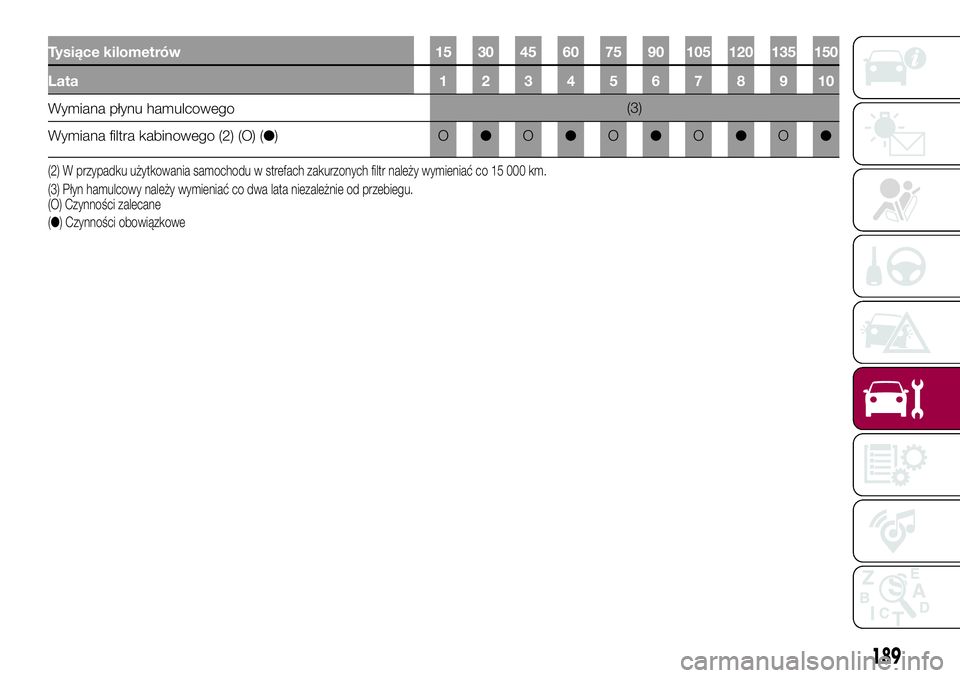

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Wymiana płynu hamulcowego(3)
Wymiana filtra kabinowego (2) (O) (●)O●O●O●O●O●
(2) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 15 000 km.
(O) Czynności zalecane
(●) Czynności obowiązkowe (3) Płyn hamulcowy należy wymieniać co dwa lata niezależnie od przebiegu.

190
OBSŁUGA I KONSERWACJA

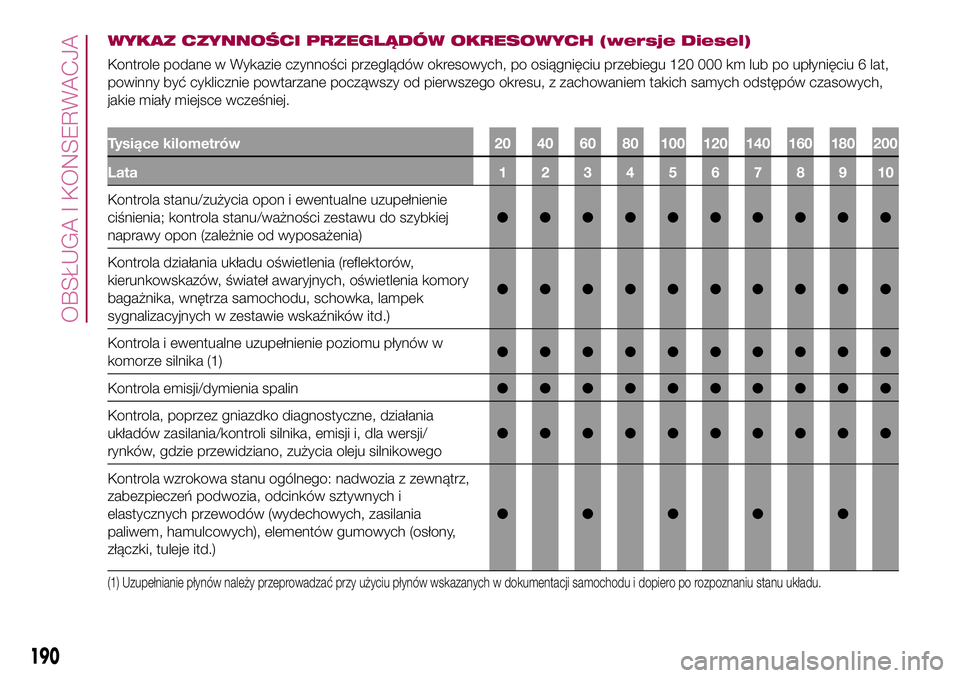

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH (wersje Diesel)
Kontrole podane w Wykazie czynności przeglądów okresowych, po osiągnięciu przebiegu 120 000 km lub po upłynięciu 6 lat,
powinny być cyklicznie powtarzane począwszy od pierwszego okresu, z zachowaniem takich samych odstępów czasowych,
jakie miały miejsce wcześniej.
Tysiące kilometrów 20 40 60 80 100 120 140 160 180 200
Lata12345678910
Kontrola stanu/zużycia opon i ewentualne uzupełnienie
ciśnienia; kontrola stanu/ważności zestawu do szybkiej
naprawy opon (zależnie od wyposażenia)●●●●●●●●●●
Kontrola działania układu oświetlenia (reflektorów,
kierunkowskazów, świateł awaryjnych, oświetlenia komory
bagażnika, wnętrza samochodu, schowka, lampek
sygnalizacyjnych w zestawie wskaźników itd.)●●●●●●●●●●
Kontrola i ewentualne uzupełnienie poziomu płynów w
komorze silnika (1)●●●●●●●●●●
Kontrola emisji/dymienia spalin●●●●●●●●●●
Kontrola, poprzez gniazdko diagnostyczne, działania
układów zasilania/kontroli silnika, emisji i, dla wersji/
rynków, gdzie przewidziano, zużycia oleju silnikowego●●●●●●●●●●
Kontrola wzrokowa stanu ogólnego: nadwozia z zewnątrz,
zabezpieczeń podwozia, odcinków sztywnych i
elastycznych przewodów (wydechowych, zasilania
paliwem, hamulcowych), elementów gumowych (osłony,
złączki, tuleje itd.)●●●●●
(1) Uzupełnianie płynów należy przeprowadzać przy użyciu płynów wskazanych w dokumentacji samochodu i dopiero po rozpoznaniu stanu układu.
